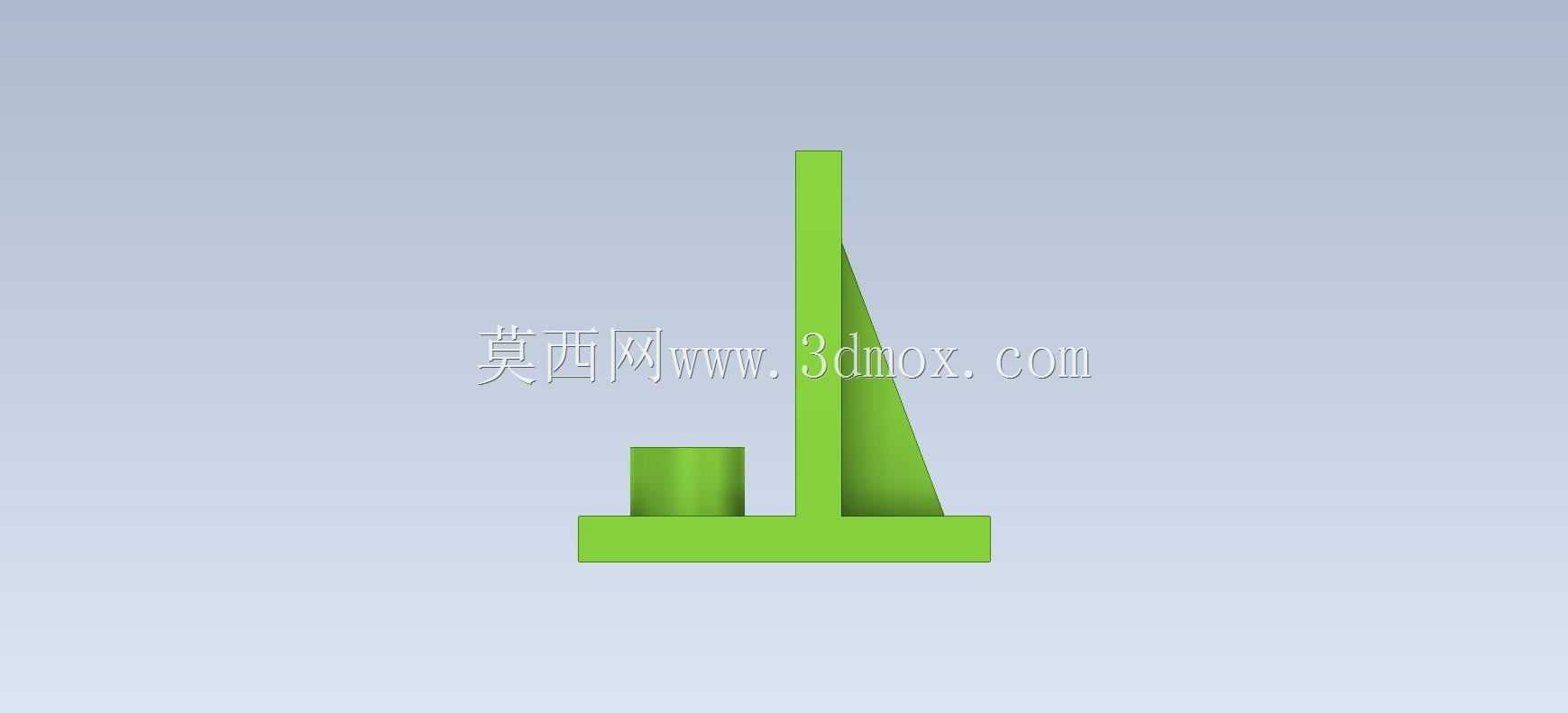

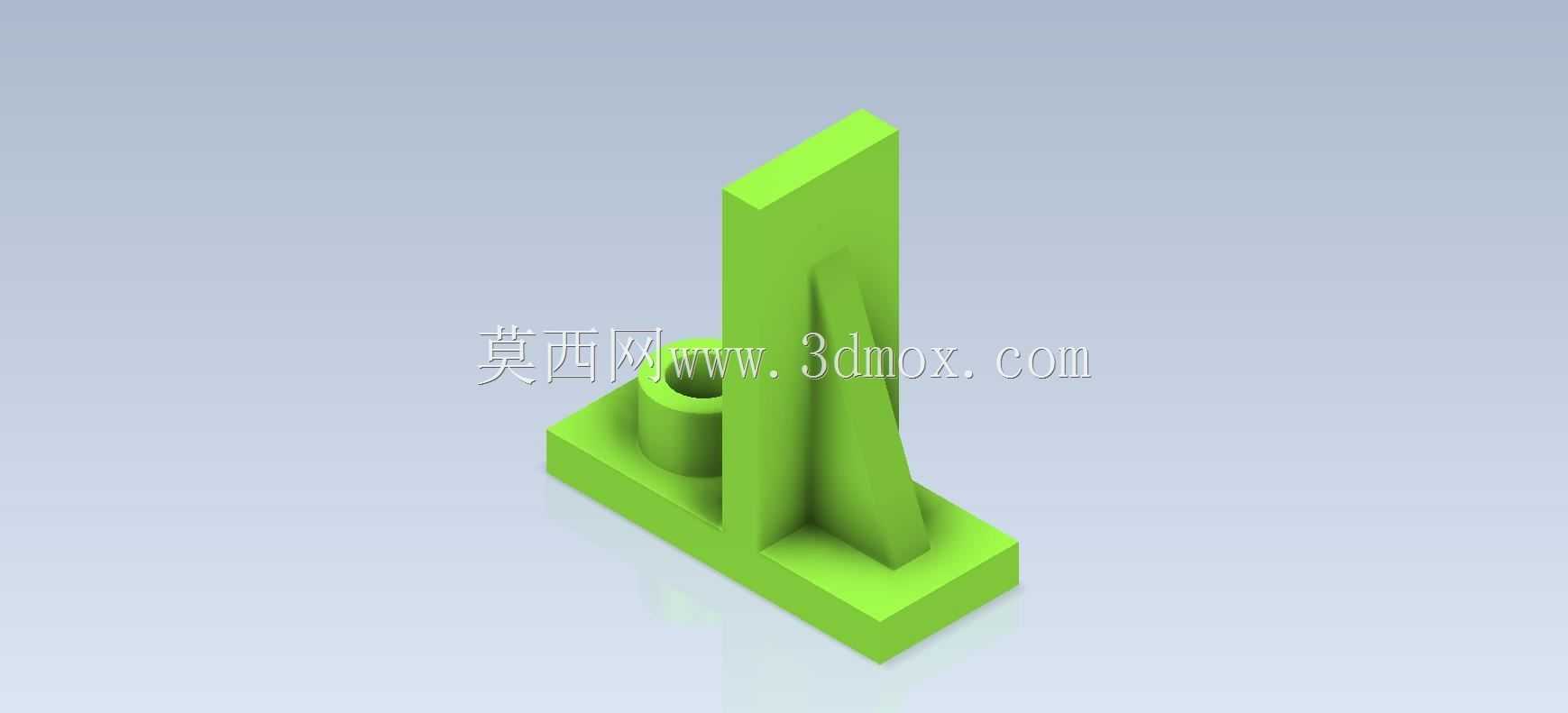

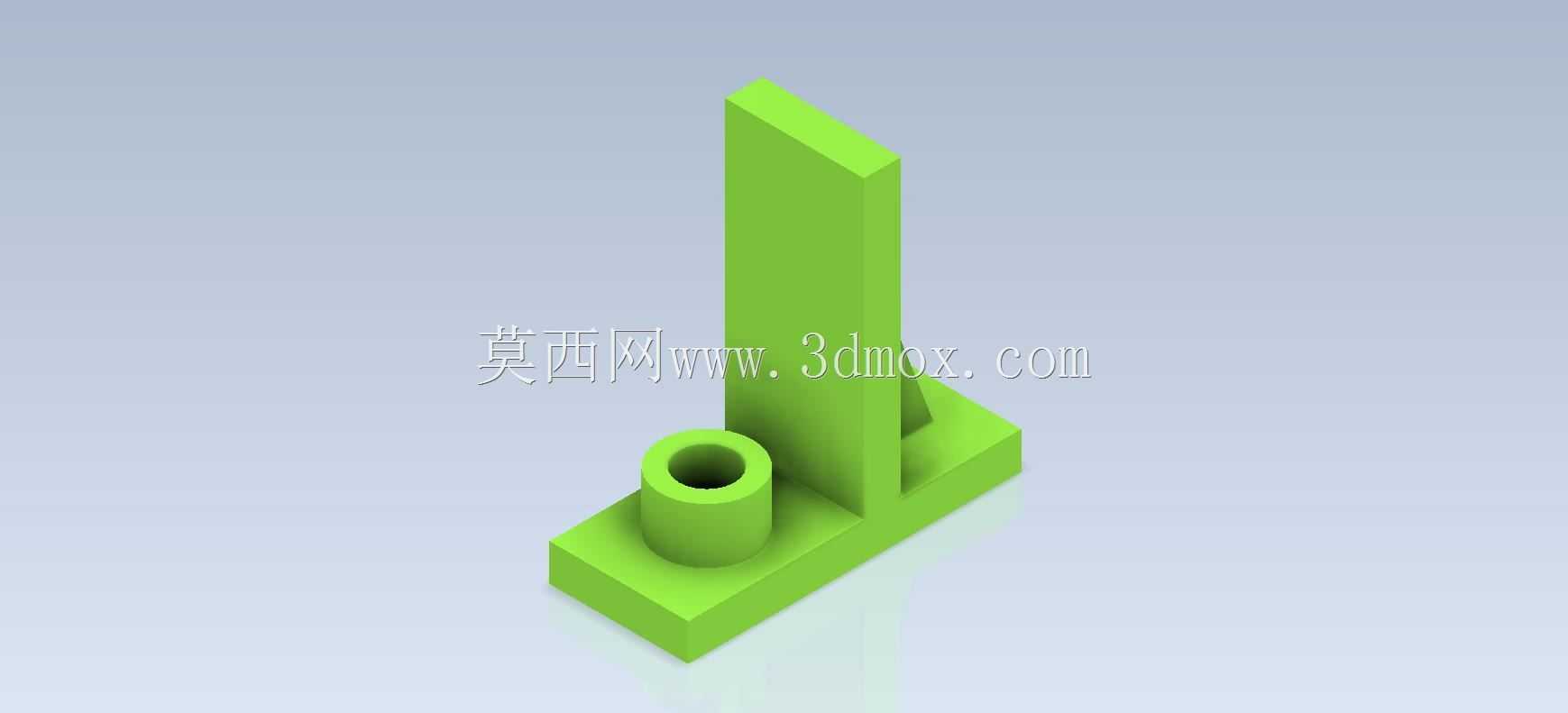

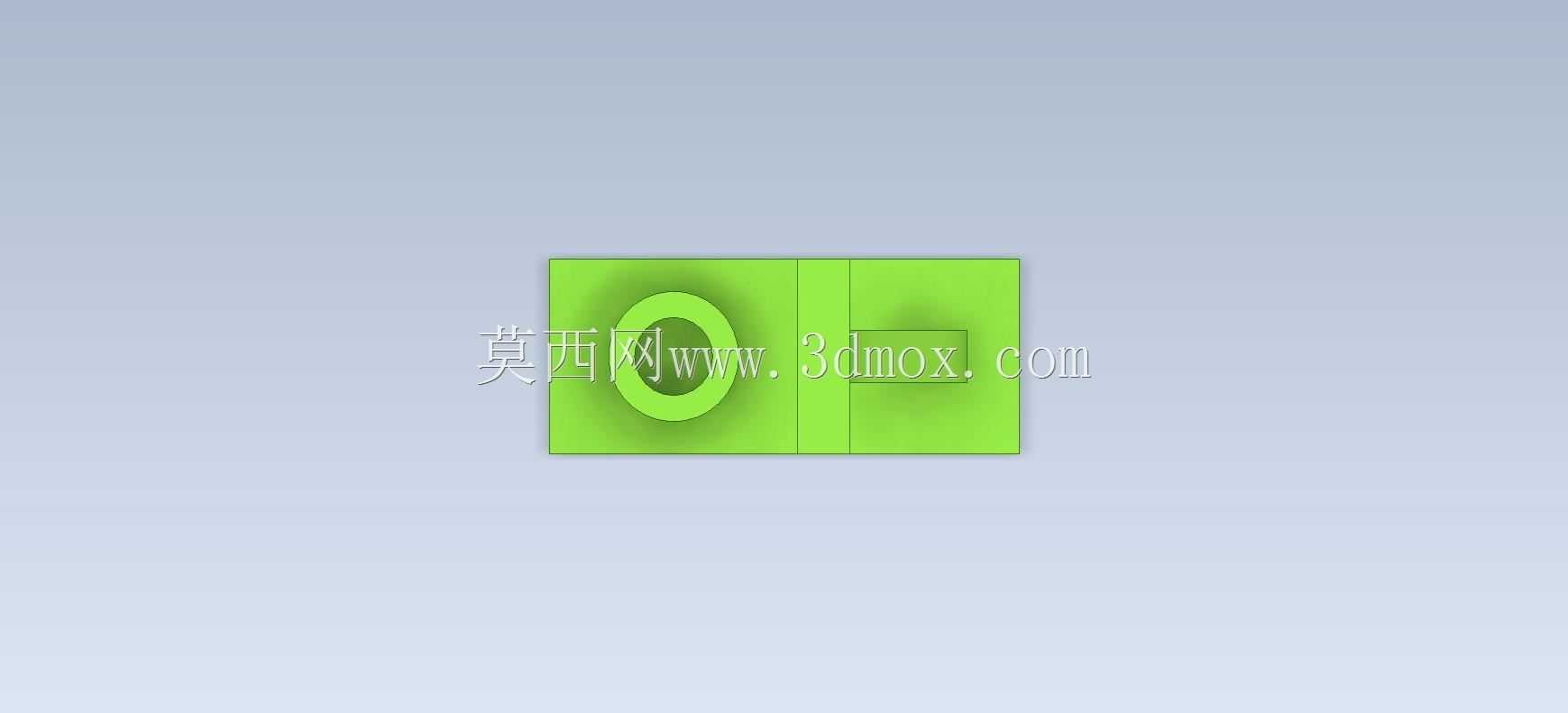

立式带孔圆柱L型支撑基座结构练习件

　　这类L型带立式立板、侧置带孔圆柱的结构件，在小型自动化线体的旁侧定位工位、轻工设备的辅助支撑单元里十分常见，日常做三维建模练习时拆解这类结构，能快速吃透垂直相交特征的建模逻辑，也能对实际安装场景的边界约束建立更具象的认知。先看实际应用场景，这类结构常作为小型检测工位的传感器安装基座，立式立板的平面可以用来固定对射式光电传感器的发射端，侧置的带孔圆柱既可以穿装导向轴给小型滑台做侧向导向，也可以作为气路接头的安装座，给工位上的小型压紧气缸提供气路转接的支撑位，在桌面型小型装配设备、教学用实训台架上，这类一体成型的支撑件不需要额外拼接装配，能减少装配累计误差，也能降低小型台架的零件数量，压缩装配调试的工时。

　　从功能特性来看，底部的矩形安装底板是整个零件的承载基础，底板的厚度需要满足安装时的压紧力需求，避免螺栓锁紧后底板出现翘曲变形，实际设计时底板上会预留对应规格的安装沉孔，用来穿装内六角螺栓把整个基座固定在设备的铝型材台面上，沉孔的深度要保证螺栓锁紧后头部不高出底板平面，避免后续在底板上叠加安装其他零件时出现干涉。立式立板和底板是垂直相交的一体结构，立板的高度根据实际安装的传感器或者导杆的行程需求确定，立板和底板的交接位置做了小尺寸的加强过渡，避免直角位置出现应力集中，在设备运行产生持续振动的工况下，这个过渡结构能有效降低立板根部断裂的风险，很多新手建模时容易忽略这个过渡特征，实际加工出来的零件在长期受侧向力的时候，直角位置很容易因为应力集中产生裂纹。

　　侧置的带孔圆柱是这个零件的核心功能特征之一，圆柱的内孔根据使用场景不同有不同的公差要求，如果是用来穿装导向轴，内孔一般会选H7的公差等级，和导向轴做间隙配合，保证轴在孔内可以顺畅滑动，如果是作为气路转接座，内孔会加工出对应规格的管螺纹，用来拧装快插气嘴。圆柱的外圆直径要根据内孔的大小匹配壁厚，比如内孔直径8mm的话，外圆一般做到16mm以上，保证足够的壁厚承受气路的压力或者导向轴的侧向载荷，圆柱和底板、立板的交接位置同样做了贴合的过渡处理，避免圆柱根部出现应力薄弱点。

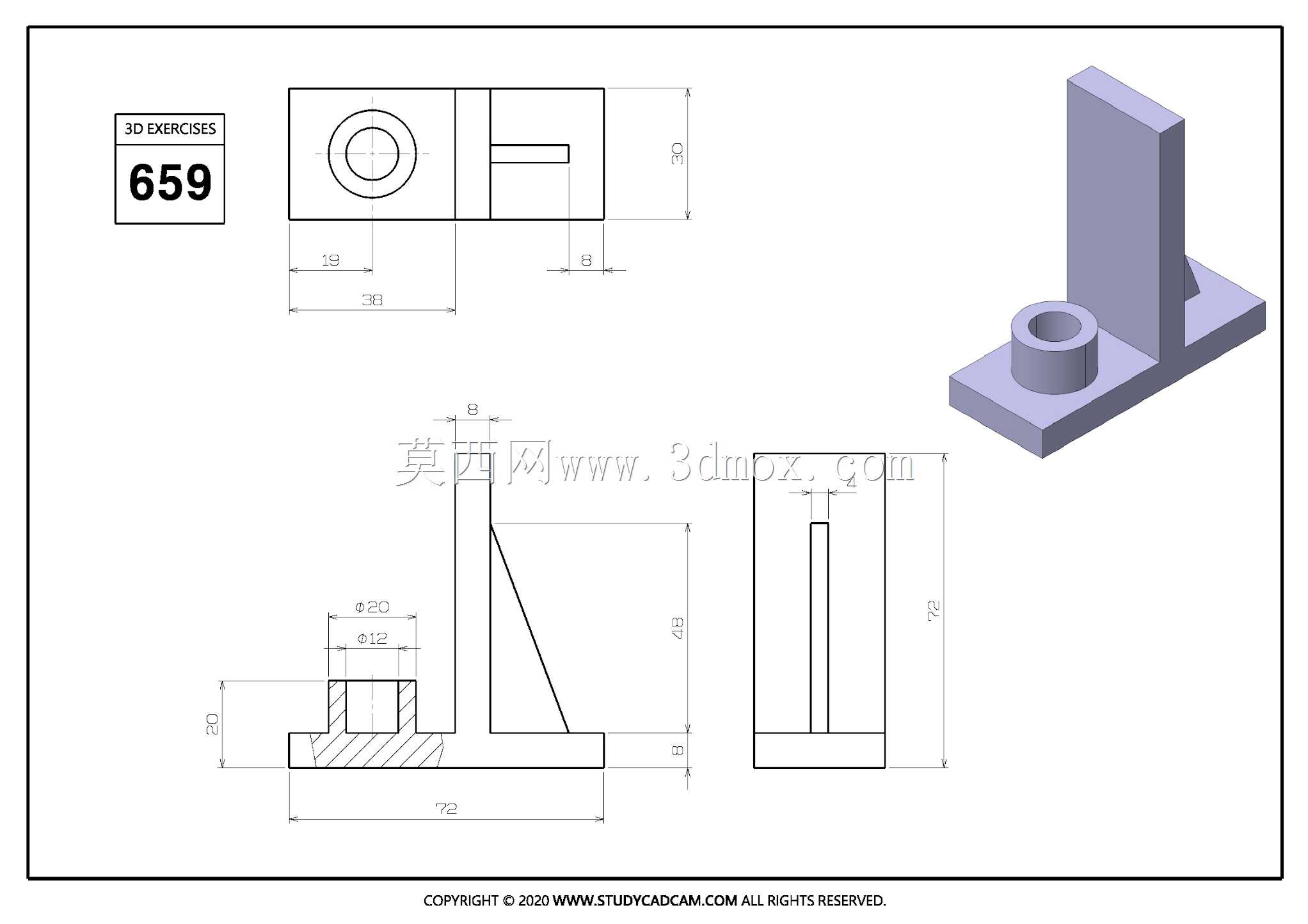

　　设计这类零件的时候，首先要确定安装基准，也就是底板的下表面，所有特征的尺寸都要从这个基准面出发标注，避免基准转换带来的尺寸误差。建模的时候先绘制底板的矩形草图，拉伸得到底板实体，之后在底板的上表面绘制立板的草图，注意立板的侧面要和底板的侧面对齐，拉伸立板的时候要保证立板和底板的结合面完全贴合，不要出现缝隙或者重叠的建模错误。之后再绘制圆柱的草图，圆柱的中心位置要根据实际安装需求确定和立板、底板侧边的距离，保证安装其他零件的时候不会和立板产生干涉，拉伸圆柱之后再做内孔的切除，最后处理各个交接位置的过渡圆角，圆角的大小要匹配零件的整体尺寸，不能过大导致和相邻安装的零件产生干涉，也不能过小起不到缓解应力集中的作用。

　　关于安装边界，整个零件的占用空间要根据实际工位的预留空间确定，底板的长宽尺寸要保证四个安装螺栓的孔位距离底板边缘有足够的距离，避免螺栓锁紧的时候边缘出现开裂，立板的高度不能超出工位的竖向空间限制，避免和设备上方的移动部件产生碰撞，圆柱的外伸长度要满足导向或者气路安装的需求，同时不能过长导致在振动工况下出现圆柱根部断裂的问题。实际选型使用的时候，还要根据工况的载荷大小选择对应的材料，如果是普通的教学实训或者轻载工位，用ABS或者PLA做3D打印就可以满足需求，如果是工业现场有一定载荷和振动的工位，一般选用6061铝合金加工，表面做阳极氧化处理提升耐磨性和抗腐蚀能力，如果是有焊接需求的工位，也可以选用Q235钢板焊接后做喷塑处理，成本更低且焊接强度更高。做这类练习件建模的时候，不要只追求外形相似，要多结合实际应用场景思考每个特征的作用，每个尺寸的设定依据，这样才能把练习的内容转化为实际设计的能力，避免建模出来的零件看起来外形正确，实际却无法加工或者安装使用。
