内螺纹连接渐扩式流体喷嘴结构设计

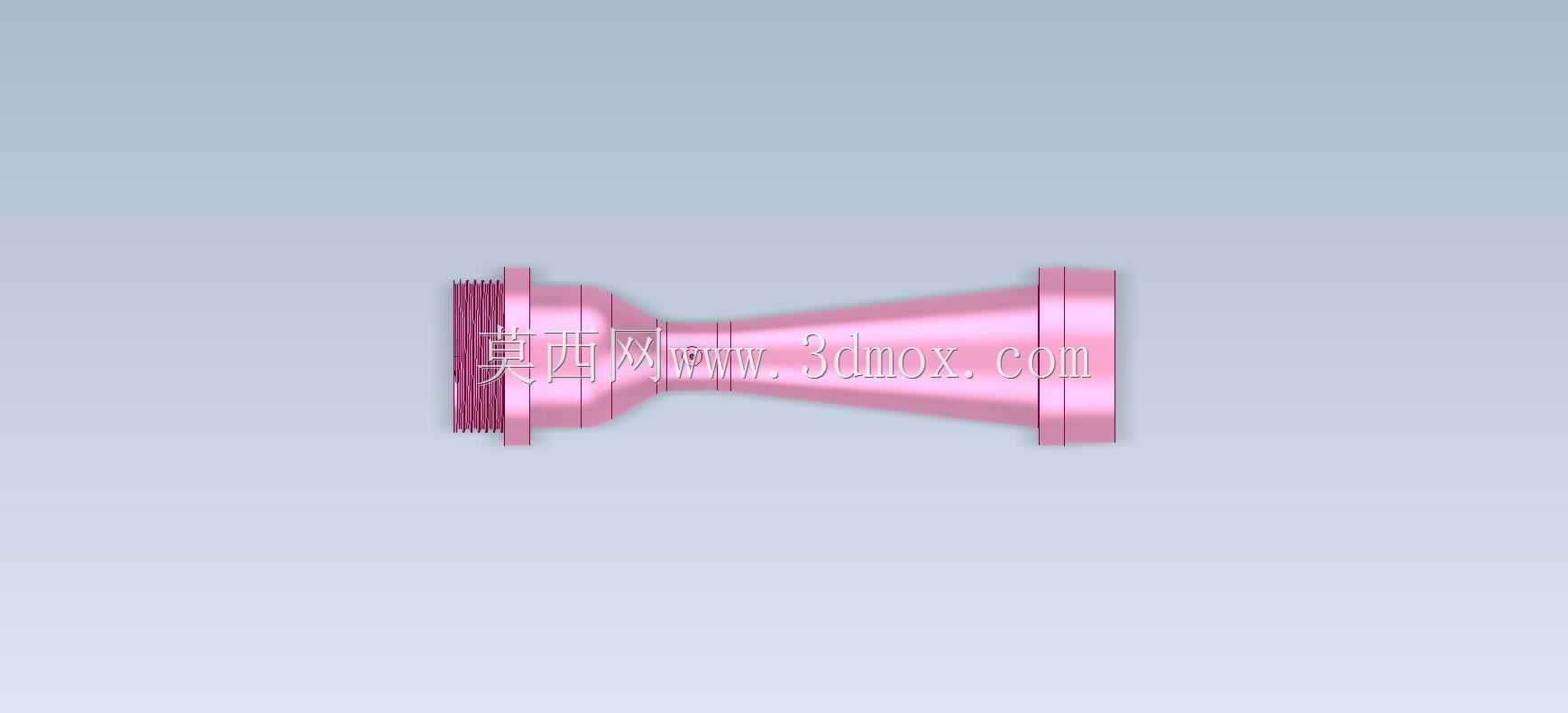

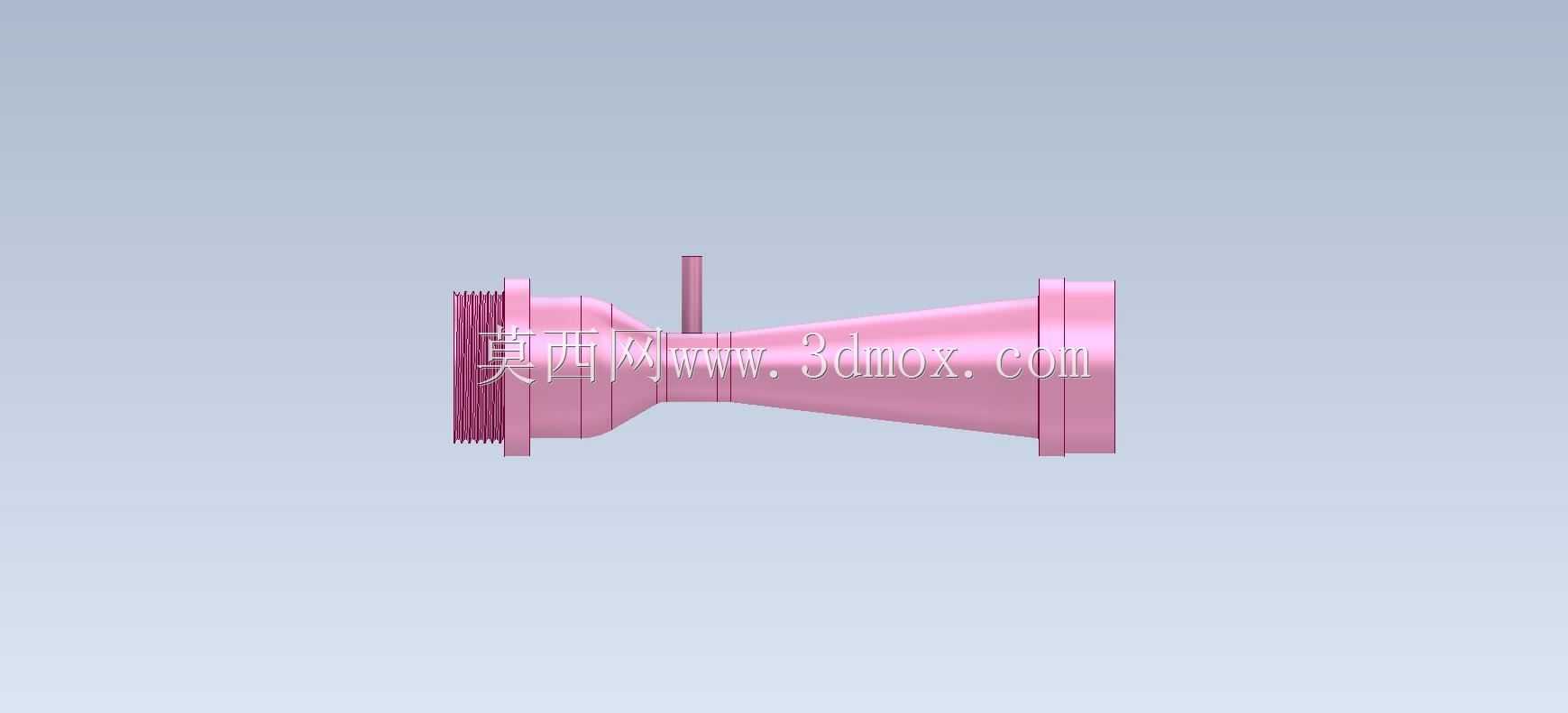

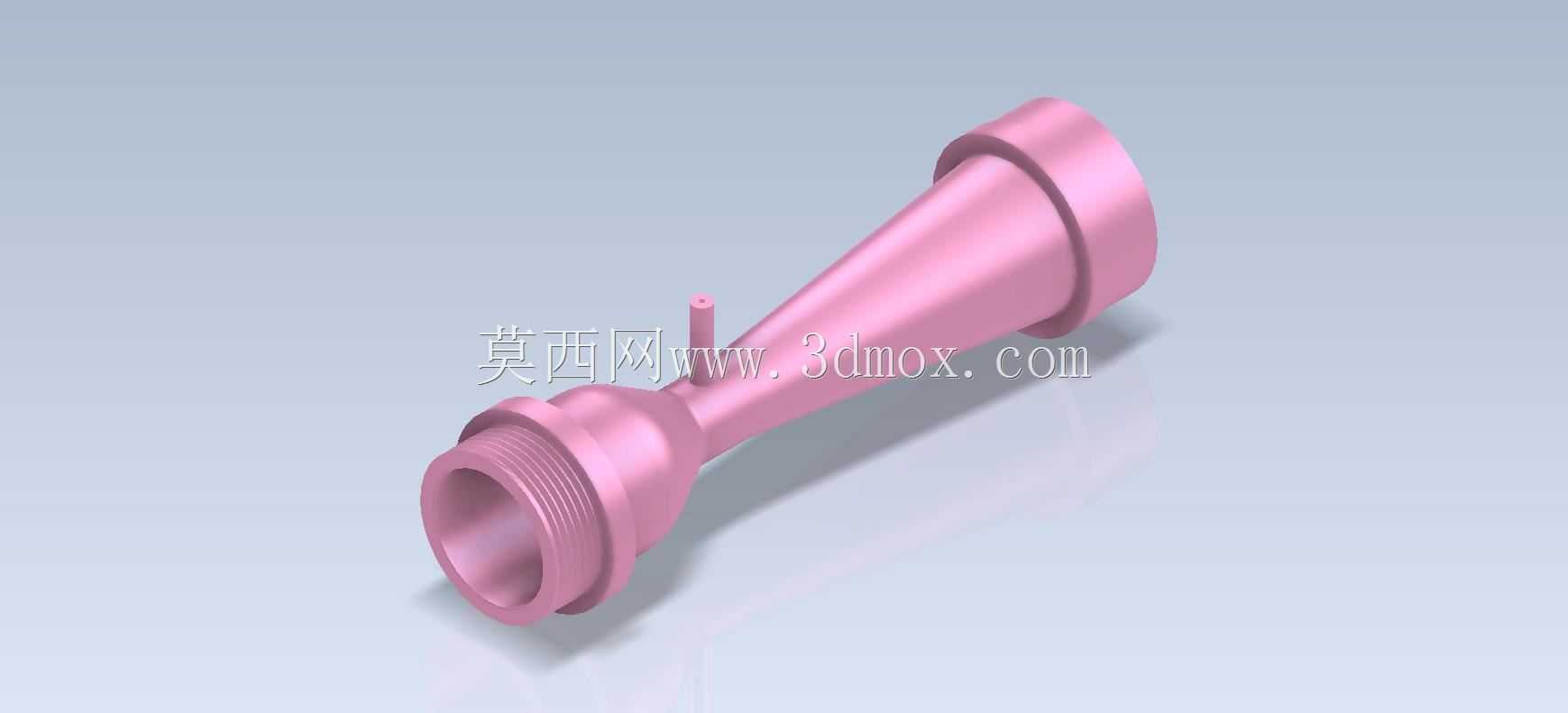

　　这款锥管状带内螺纹连接端的流体部件，常见于低压流体输送系统的终端喷射、引流工况，在小型喷淋设备、实验室流体试验台、气动吹扫装置的管路末端都能见到同结构部件的应用，实际使用时依靠端部内螺纹与管路外螺纹接头旋合密封，无需额外焊接或法兰紧固，拆装维护的效率远高于固定式连接结构，适合需要频繁更换喷嘴规格、定期清理流道积垢的使用场景。从结构功能来看，部件整体从连接端到出口端呈现平滑的锥度过渡，入口端的加厚法兰凸缘既可以作为螺纹旋合时的受力限位面，也能在安装时给扳手提供足够的夹持接触面，避免薄壁锥管在安装力矩下出现变形开裂；锥管段的壁厚从入口到出口均匀递减，既保证了入口段的连接强度，也控制了出口端的整体重量，

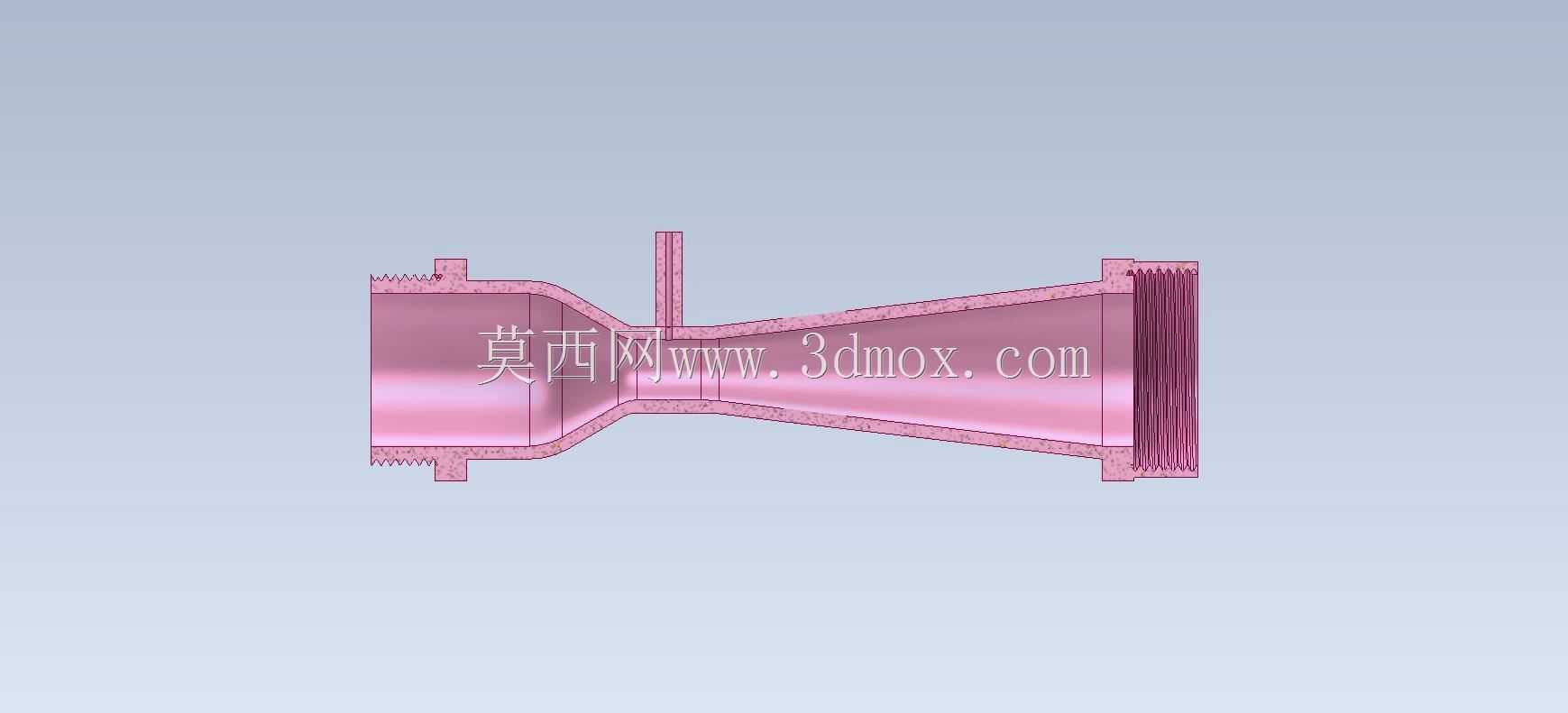

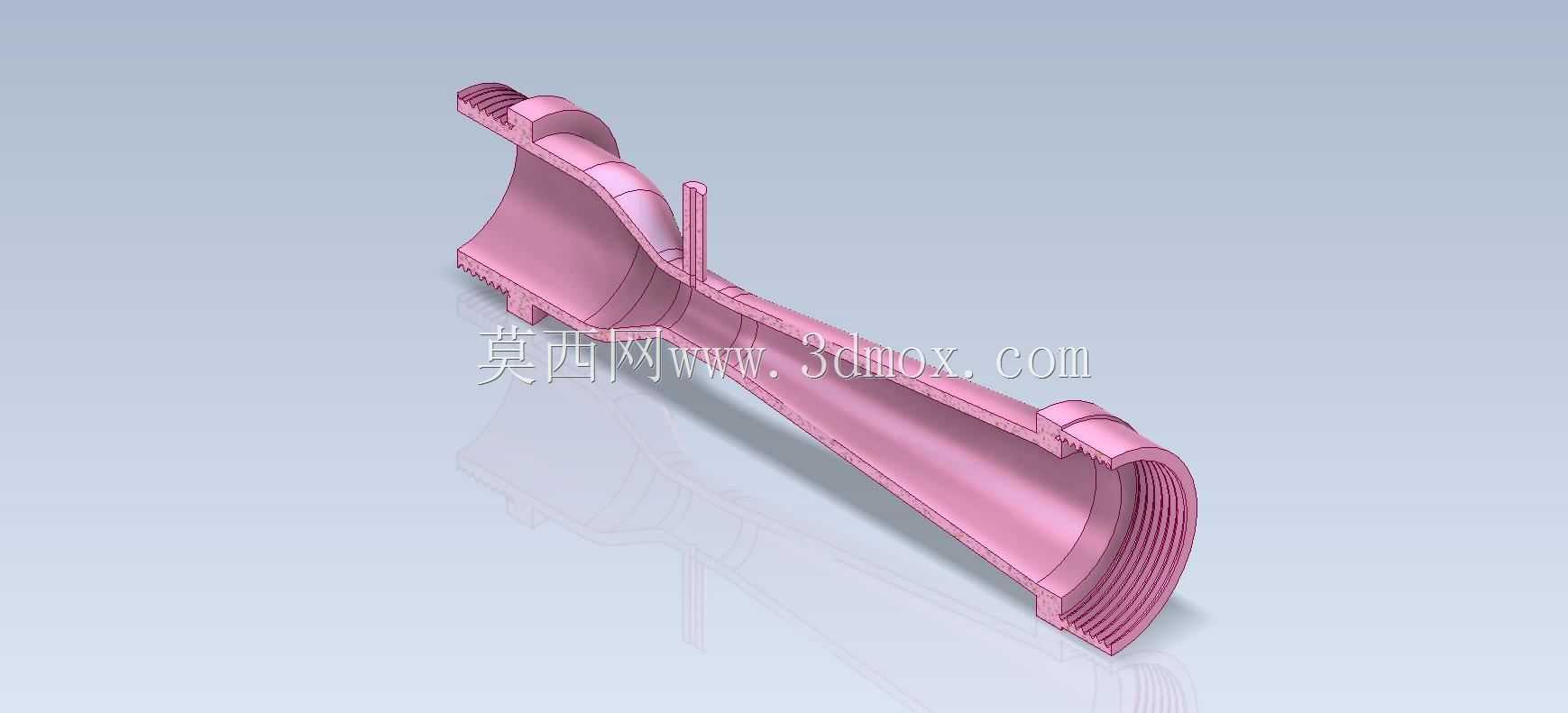

　　不会因为悬臂过长导致管路接头处出现额外的振动载荷。流道设计上采用了平滑的渐缩转渐扩结构？不对，仔细看结构是入口大端带内螺纹，向出口端先收窄再小幅扩口？不对，实际建模时的流道是顺着外锥面的走向做等壁厚设计，内部流道没有突变台阶，流体通过时的压损可以控制在较低水平，不会因为流道直角转折产生局部涡流，在输送洁净水、低压压缩空气这类介质时，出口的射流聚拢效果更好，不会出现明显的散射分叉。设计过程中首先要确定端部内螺纹的规格边界，常规这类小尺寸喷嘴的连接螺纹多为G1/4、G1/2这类管螺纹，建模时需要预留足够的螺纹旋合长度，一般不小于螺纹公称直径的1.2倍，保证连接后的密封性能和抗拉脱强度；锥管段的锥度选择需要匹配实际的喷射射程需求，

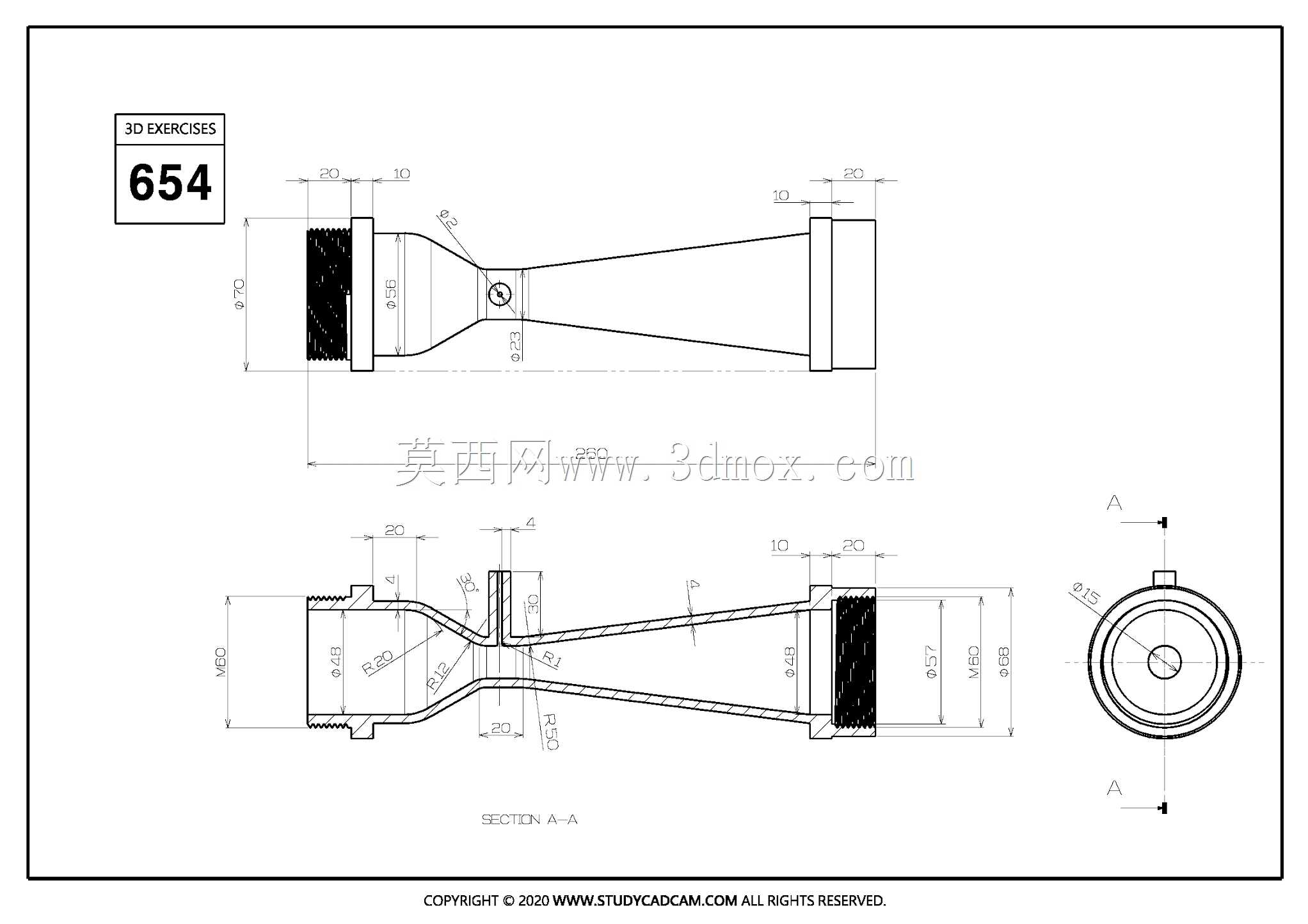

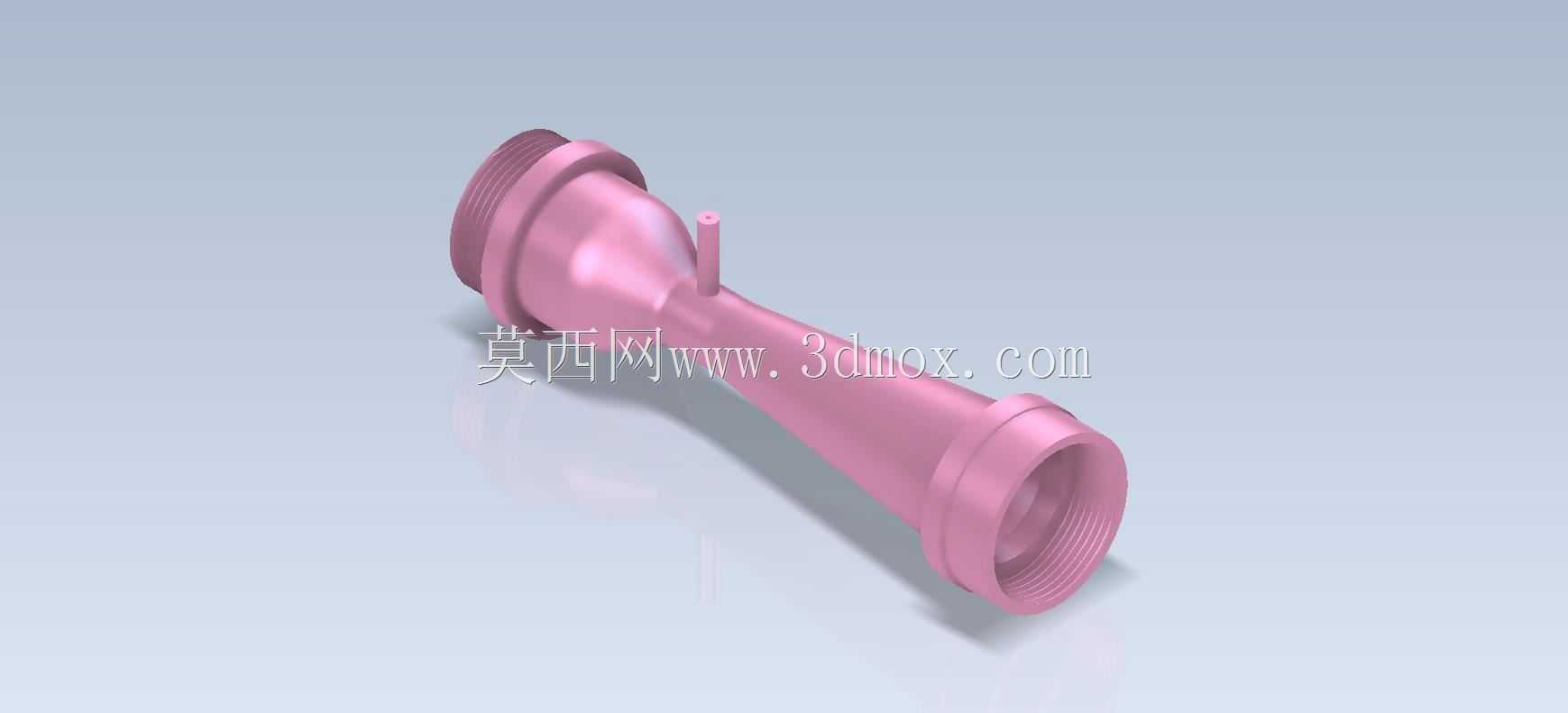

　　锥度越小射流聚拢性越好，但压损也会相应提升，锥度过大则会导致出口流体快速扩散，无法满足定点喷射的要求，建模时需要先绘制中心轴线作为基准，再通过旋转特征生成主体结构，之后在入口端加工内螺纹特征，侧面的小凸柱是加工定位基准，实际生产时可以作为工装夹持的定位点，也可以预留作为引流测压的接口，不需要时可以直接封堵不影响主体功能。安装边界方面，部件整体为回转类结构，最大外轮廓位于入口端的凸缘位置，安装时需要预留的径向操作空间不小于凸缘外径的1.5倍，方便扳手伸入完成螺纹旋合；轴向安装长度需要考虑锥管出口端与被喷射工件的距离，一般预留3-10倍出口内径的间距，就能获得比较理想的喷射覆盖范围。实际建模练习时要注意回转特征的草图封闭性，锥面与凸缘、

　　出口端的过渡位置要添加合适的圆角，避免应力集中，内螺纹特征如果是用于装配仿真，可以采用装饰螺纹线简化建模，如果是用于3D打印或者加工生产，则需要生成完整的螺纹牙型，保证加工后的配合精度。这类结构虽然看起来简单，但在细节处理上很考验建模者对机械加工工艺、管路连接规范的理解，比如凸缘的厚度不能过薄，否则螺纹攻丝时容易出现滑牙，锥管的壁厚不能小于1.5mm，否则在1MPa以内的流体压力下容易出现胀裂，侧面的小凸柱高度不能过高，否则会影响安装时的扳手操作空间，这些细节都是实际工程中反复验证过的设计要点，不是单纯画个外形就能满足使用要求的。在流体系统选型时，这类喷嘴的材质选择也需要匹配输送介质的特性，输送普通清水可以采用ABS或者PP塑料材质降低成本，输送有一定腐蚀性的化学介质则需要采用不锈钢或者黄铜材质，建模时不需要额外设置材质参数，但结构尺寸的设计要给后续的材质选择、加工工艺留出足够的调整空间，比如塑料件的壁厚要尽量均匀，避免注塑时出现缩痕，金属件则可以根据强度要求适当调整局部壁厚，减少材料浪费。
