三通法兰式阀体阀门夹结构设计

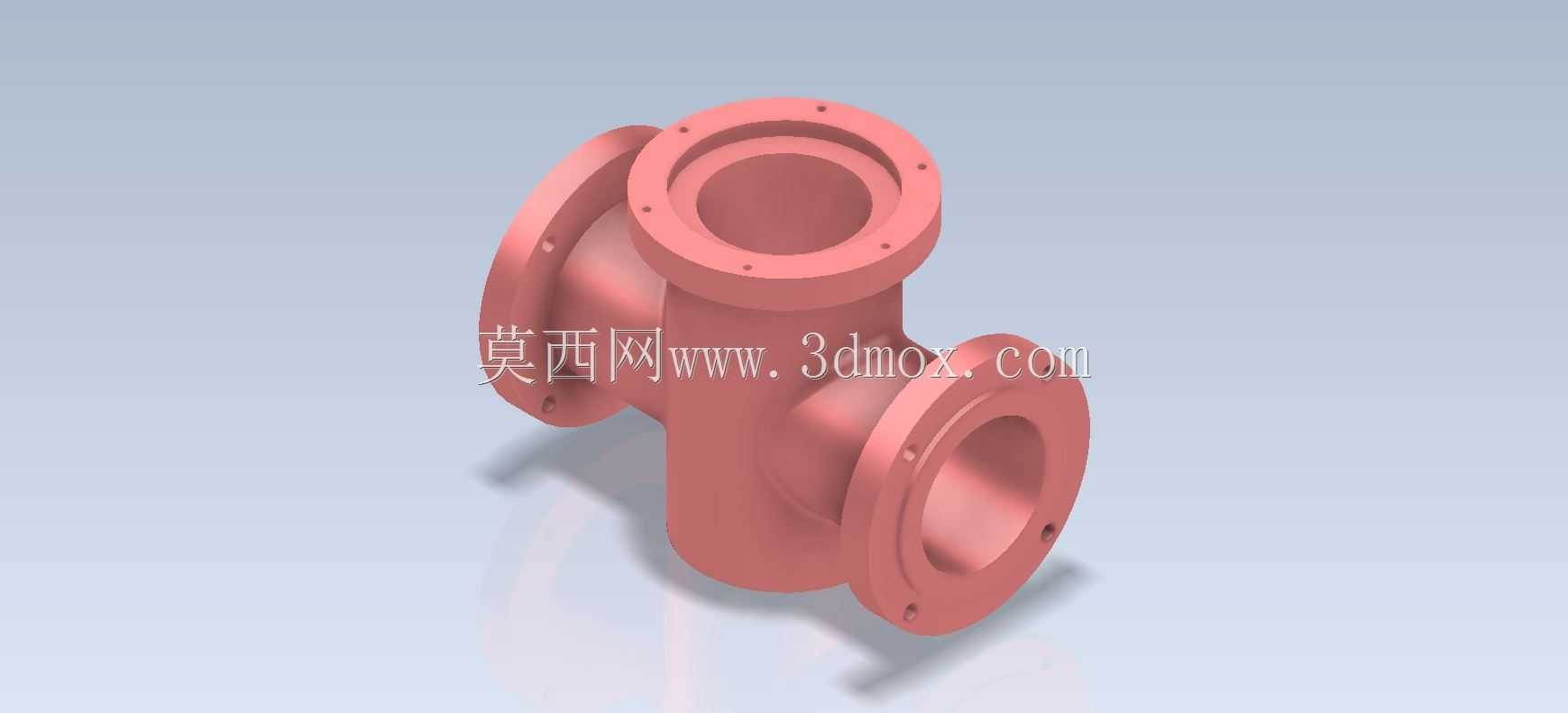

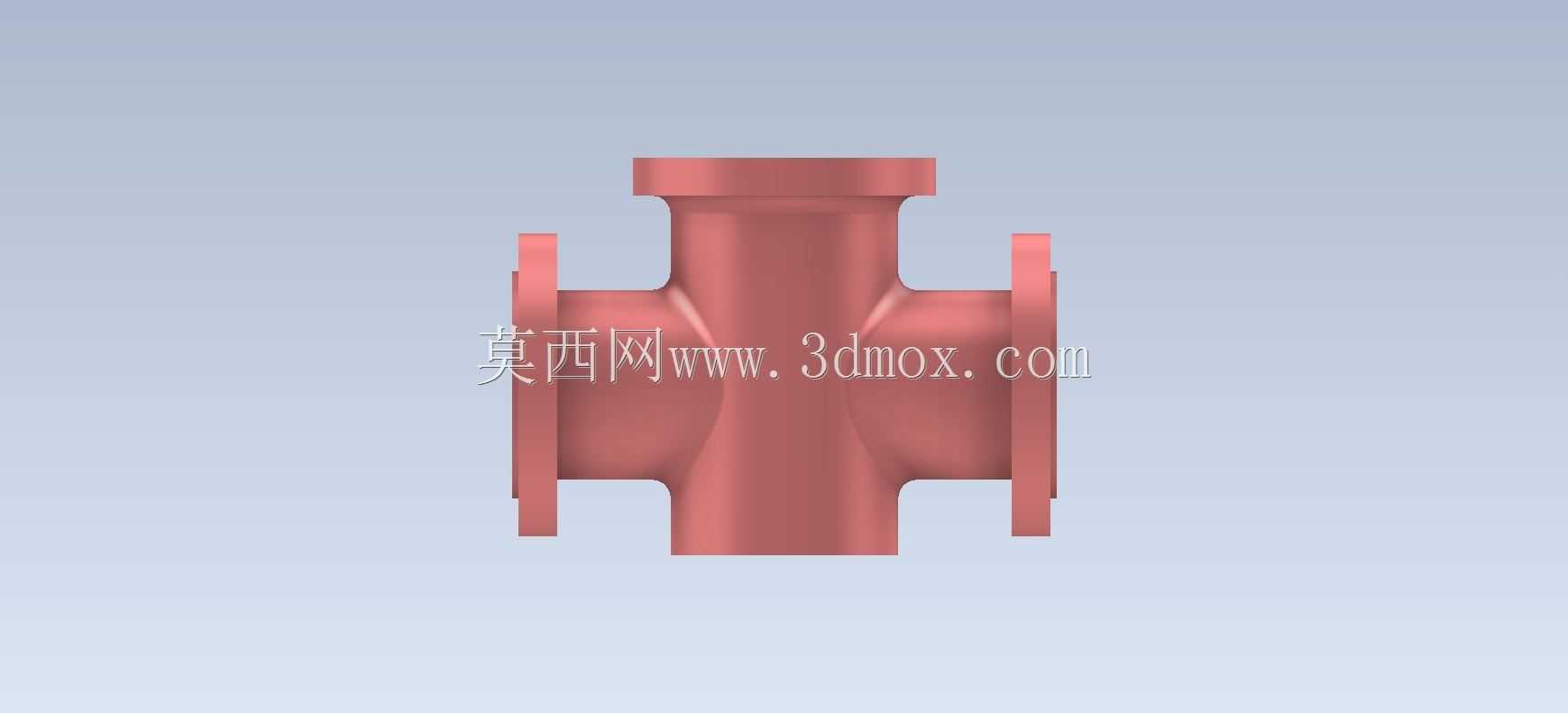

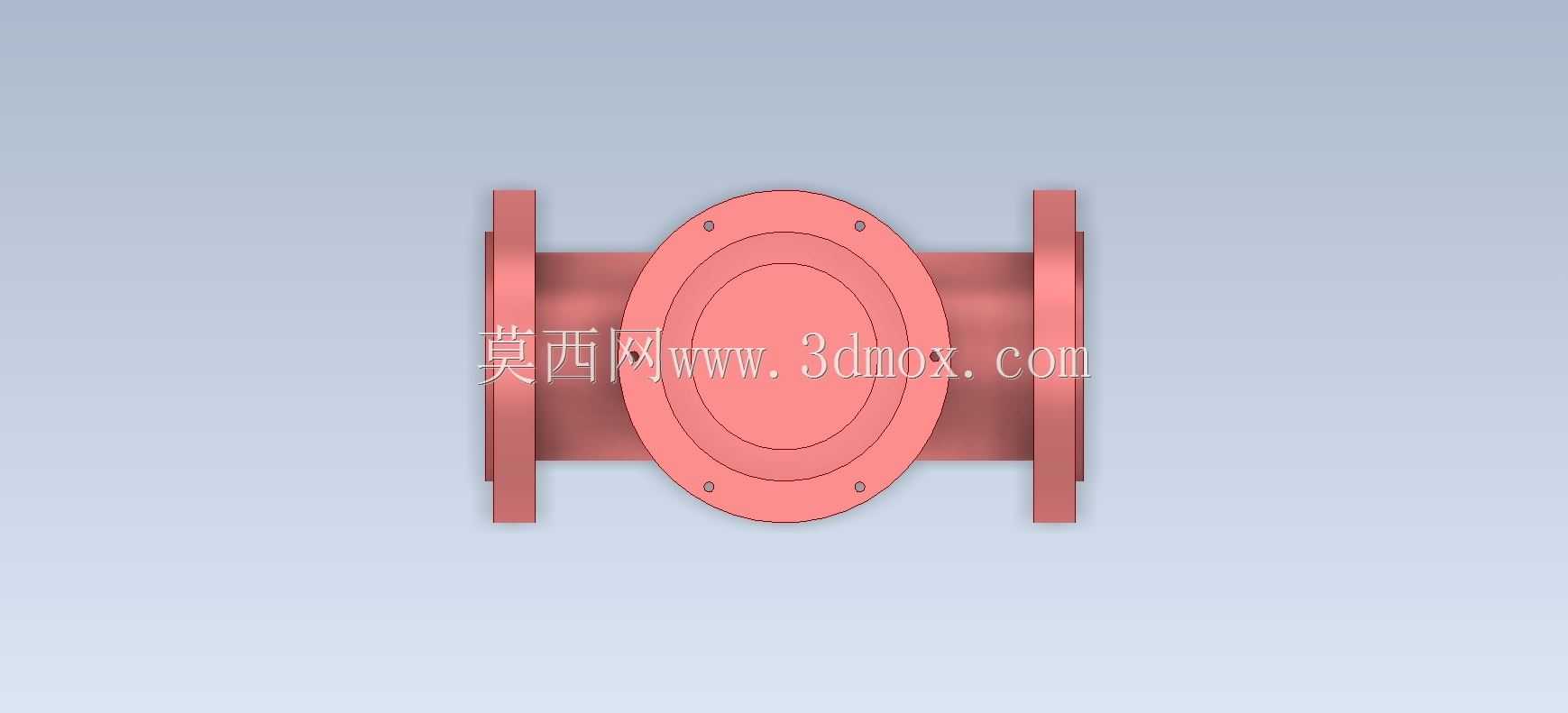

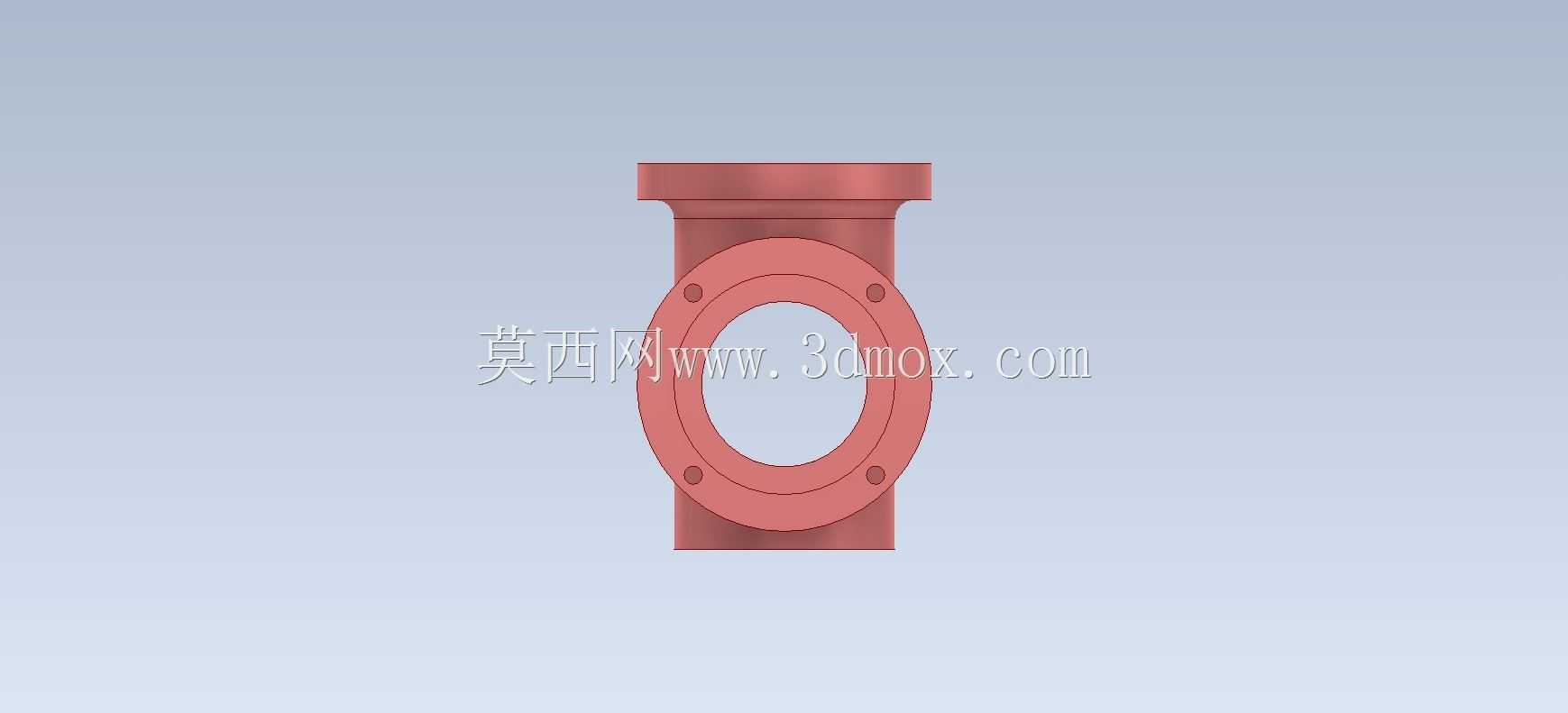

　　在工业流体输送管网的节点布局中，这类三通法兰式阀体结构是管路分流、合流工况里的核心承压载体，常见于化工介质输送、市政给排水、暖通循环系统以及工业制程的流体管控环节，承担着改变介质流向、对接多支路管路的基础功能，区别于直通式阀体，三通结构需要同时兼顾三个接口的密封可靠性与流道顺畅性，避免介质在腔体内形成紊流造成压损过大或者长期冲蚀内壁的问题。从结构设计逻辑来看，这款阀体采用三个等径法兰接口呈空间垂直分布的布局，三个接口的法兰端面均设计有均匀分布的螺栓孔，用于和配套管路法兰通过螺栓副实现刚性连接，法兰端面预留的密封槽位可以适配缠绕垫、橡胶垫等不同密封件，满足不同压力等级、不同介质特性的密封需求。

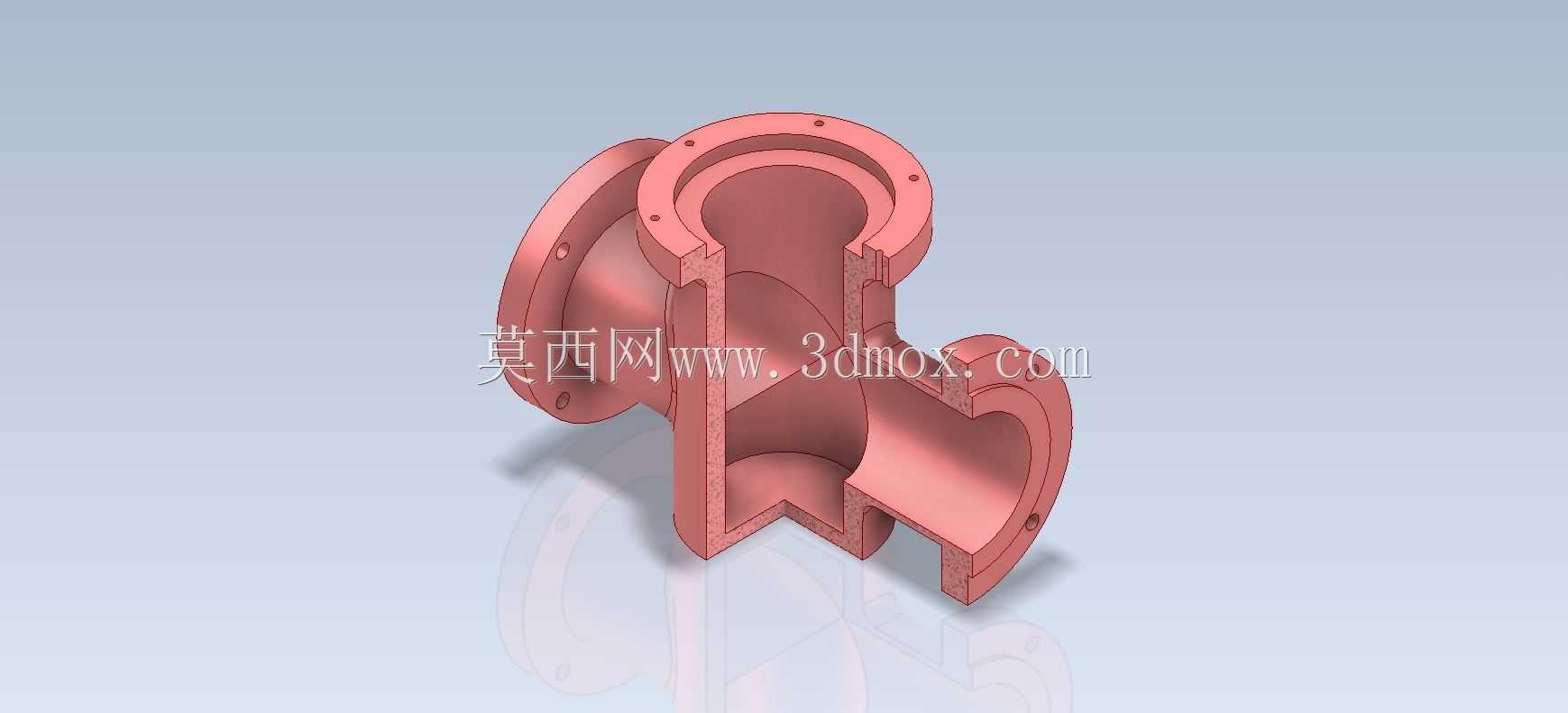

　　建模过程中需要重点控制三个法兰端面的形位公差，尤其是端面与对应流道轴线的垂直度、三个流道轴线的空间位置度，一旦公差超差，现场安装时会出现法兰对接错位、螺栓无法穿装，或者强制装配后产生额外内应力，长期运行过程中受介质压力、温度波动影响容易出现密封面泄漏甚至结构开裂的问题。阀体的主体流道采用等径圆弧过渡设计，没有直角突变结构，能够有效降低介质流经转向位置时的局部阻力，减少介质中固体颗粒对内壁的冲蚀磨损，延长阀体的实际使用寿命，同时腔体壁厚按照对应公称压力的强度要求做了均匀化处理，法兰与主体筒体衔接的位置做了圆弧倒角过渡，避免应力集中，在承压工况下能够均匀分散介质压力带来的结构载荷。从安装边界来看，

　　三个法兰接口的外接尺寸需要匹配对应公称通径的管路法兰标准，安装时需要预留足够的螺栓操作空间，尤其是三个接口相邻位置的螺栓孔间距，要保证扳手能够正常完成螺栓紧固操作，避免出现螺栓无法拧紧的安装死角。这类阀体配套的阀门夹结构，主要用于阀体在管路上的辅助固定，尤其是在大口径管路或者有振动的工况场景下，阀门夹可以承托阀体重量，减少管路接口处的承重载荷，避免长期运行中管路变形拉裂密封面，阀门夹的夹持弧度完全匹配阀体外壁的曲面轮廓，夹持面可以加装橡胶垫来缓冲振动，同时避免夹装过程中损伤阀体的外防腐层。在实际选型应用中，这类三通阀体需要根据输送介质的腐蚀性、工作温度、额定压力来匹配对应的材质，常规给排水场景可以采用铸铁材质，

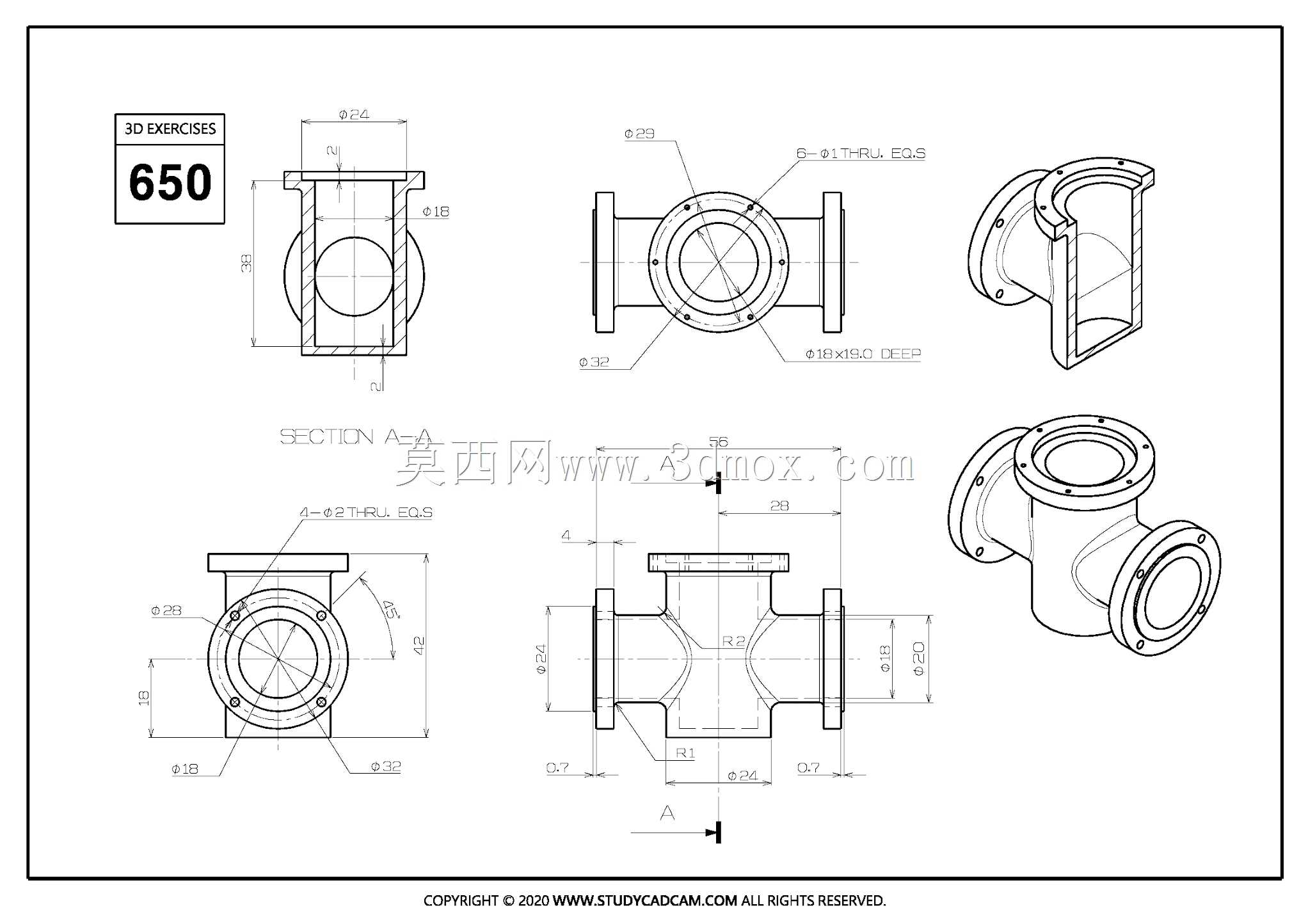

　　化工腐蚀介质场景则需要选用不锈钢或者衬塑材质，建模时的壁厚、法兰厚度参数都需要根据所选材质的许用应力做对应校核，不能直接套用统一参数。对于三维建模练习而言，这类零件涵盖了法兰盘特征、拉伸切除、圆角过渡、阵列孔、曲面衔接等多个常用机械建模特征，能够很好地锻炼建模过程中的基准选择、特征顺序规划能力，尤其是三个空间垂直法兰的位置对齐、流道的布尔运算处理，都是机械结构建模中非常典型的实操场景，完成建模后还可以通过装配仿真模拟法兰对接、阀门夹安装的过程，校验结构是否存在干涉问题，验证安装空间是否满足现场施工要求。
