直角转接双法兰式流体管路连通构件

　　在流体输送管路系统的布设场景中，经常会遇到管路走向需要90度转向、同时两端需要与不同通径或不同安装基准的管路/设备端口对接的工况，这类工况下如果直接采用标准弯头搭配平焊法兰组焊的形式，往往会因为组焊误差、现场安装空间受限、对接端面平行度偏差等问题，导致安装对位困难、后期密封失效、管路应力集中等隐患。本次建模的这款双法兰直角连通构件，正是针对这类现场安装痛点设计的一体式管路转接零件。

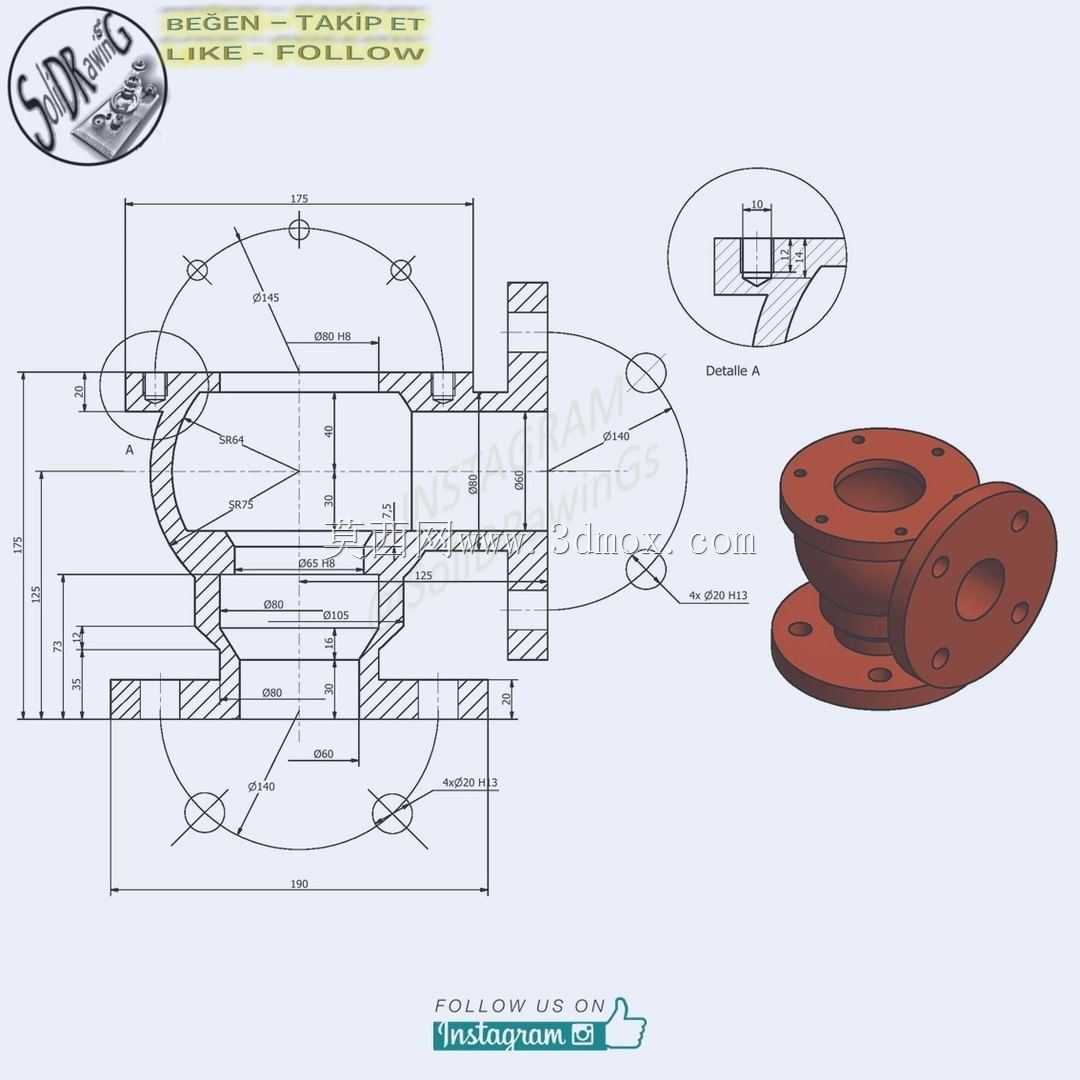

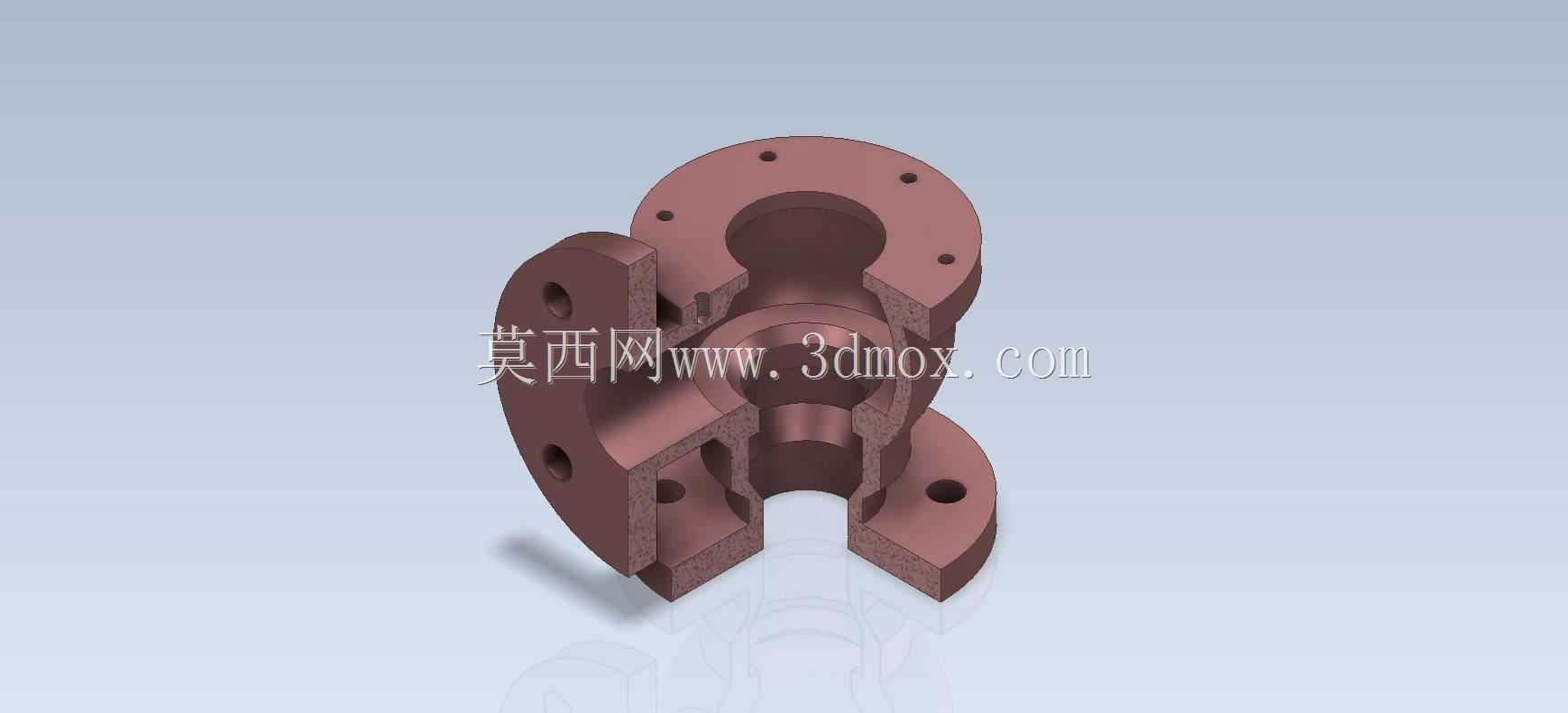

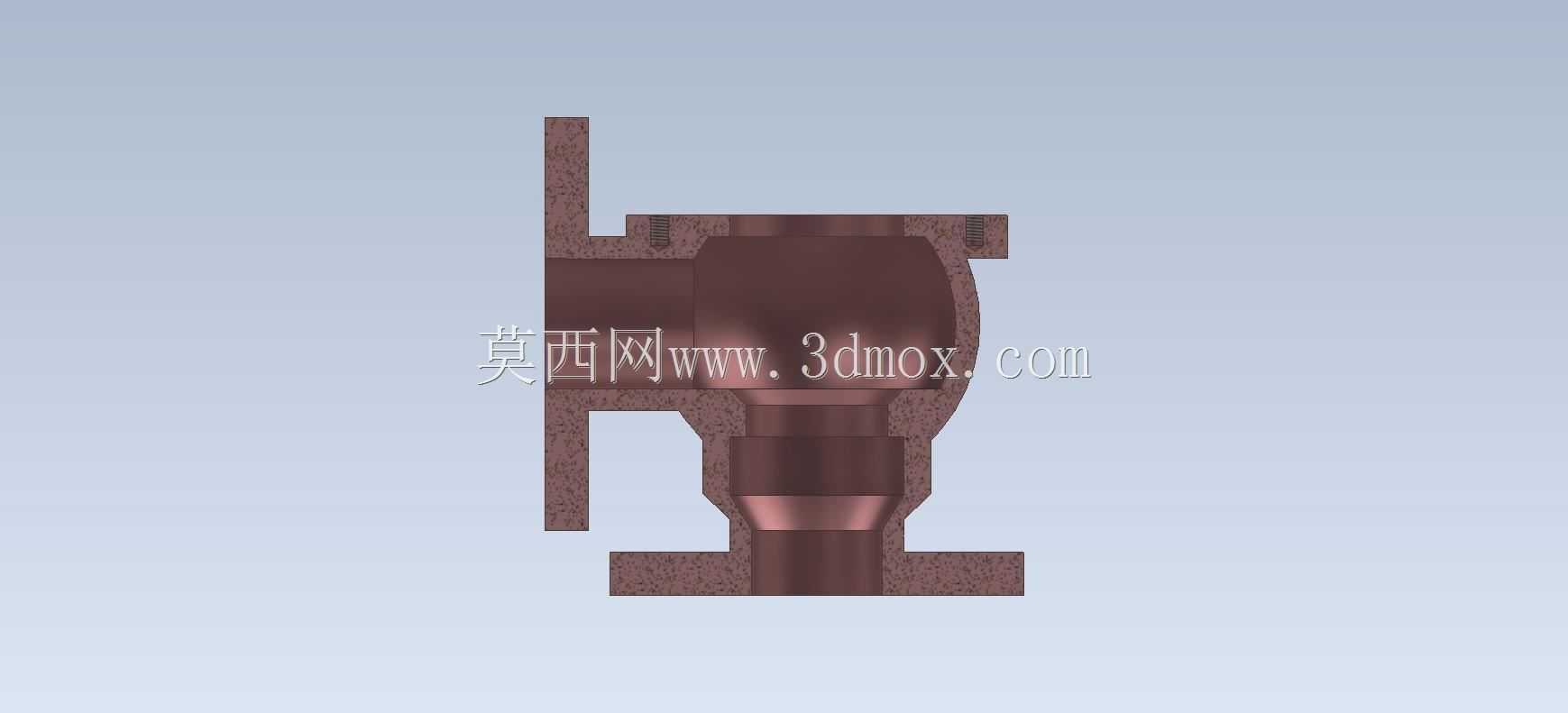

　　从结构功能上看，该构件采用一体式铸造成型的主体结构，避免了组焊结构带来的焊缝应力、焊缝腐蚀渗漏等问题，主体内部流道采用平滑圆弧过渡，没有直角转折的流道死角，能够有效降低流体在转向过程中的局部阻力损失，减少介质在转角处的淤积，对于输送带有微小固体颗粒的介质、或者粘度偏高的流体介质时，这种平滑流道的设计能够大幅降低流道堵塞的概率，同时减少介质对内壁的冲蚀磨损，提升构件的整体使用寿命。

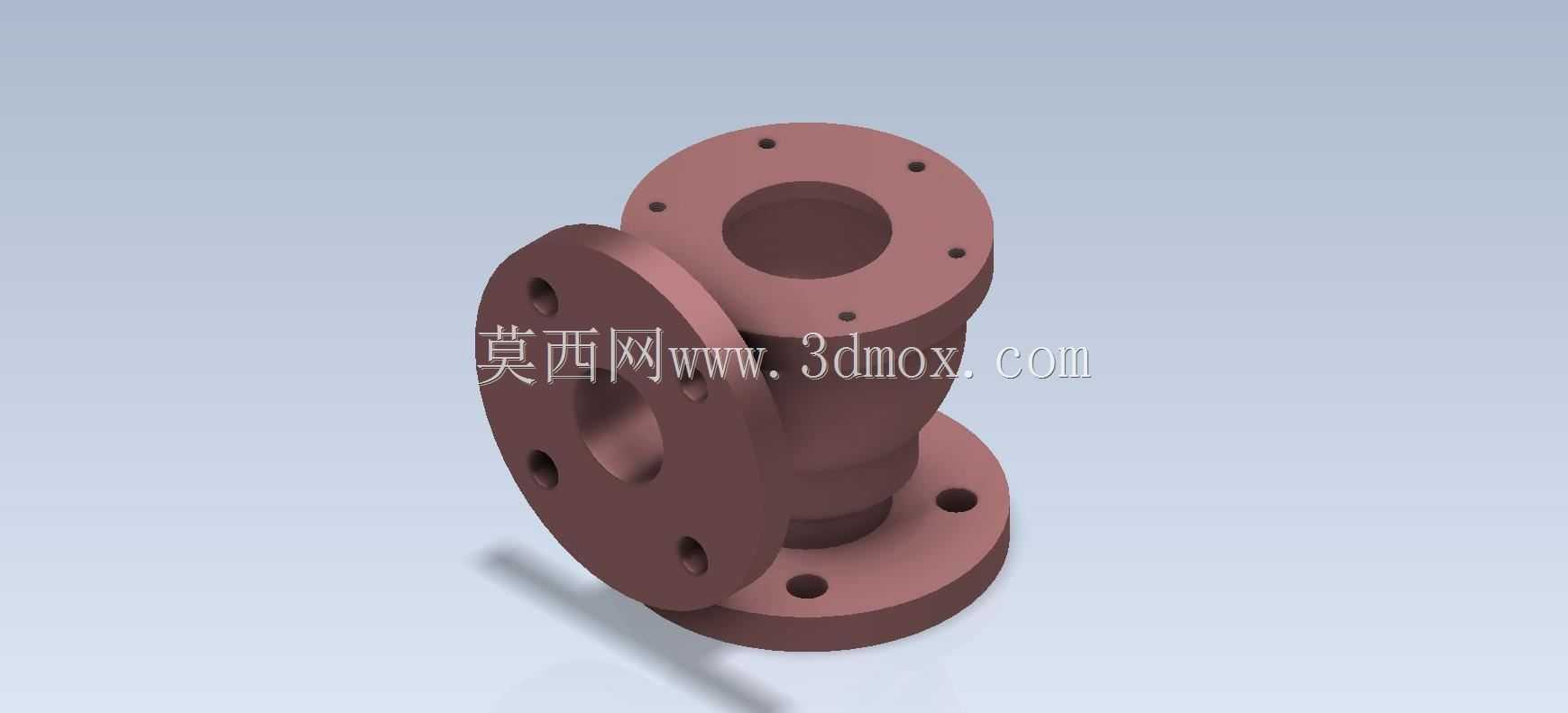

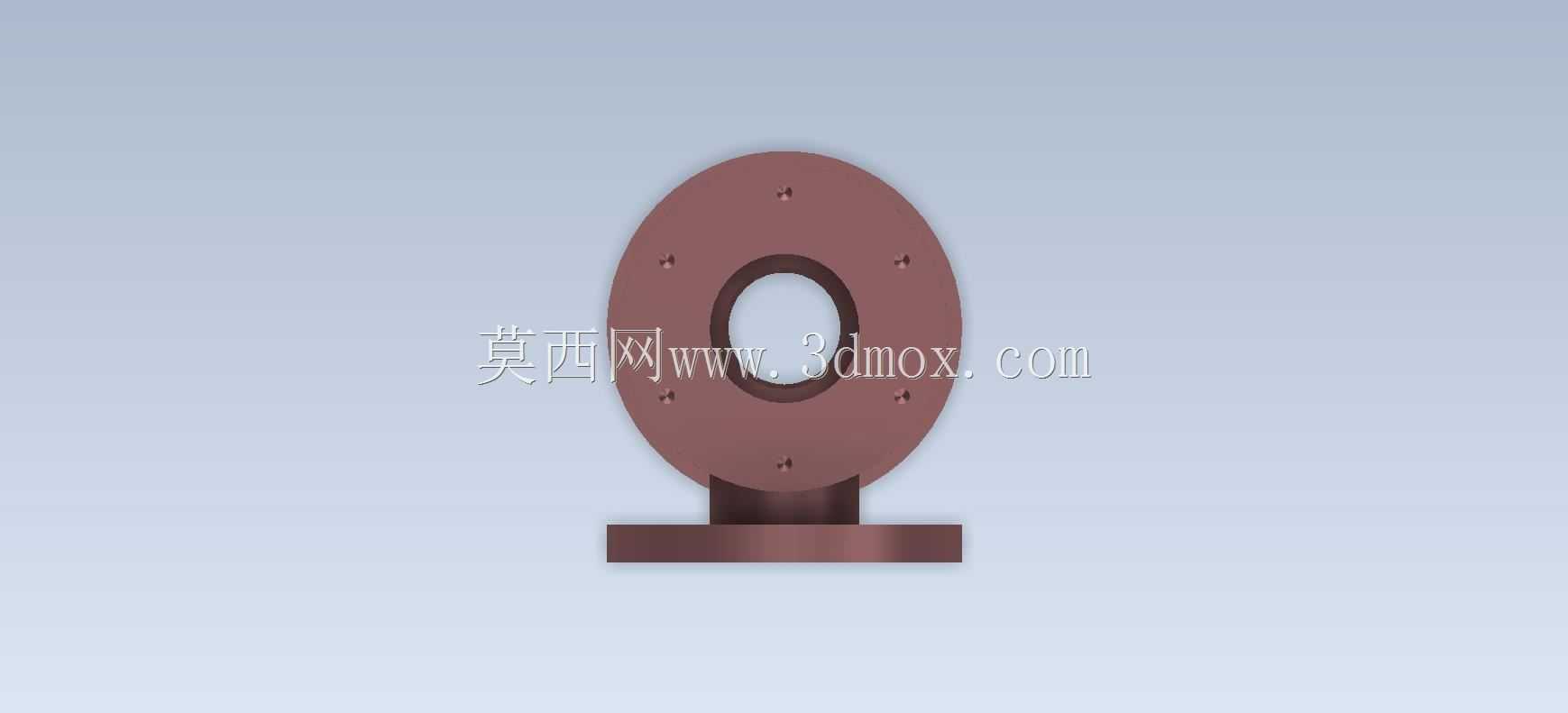

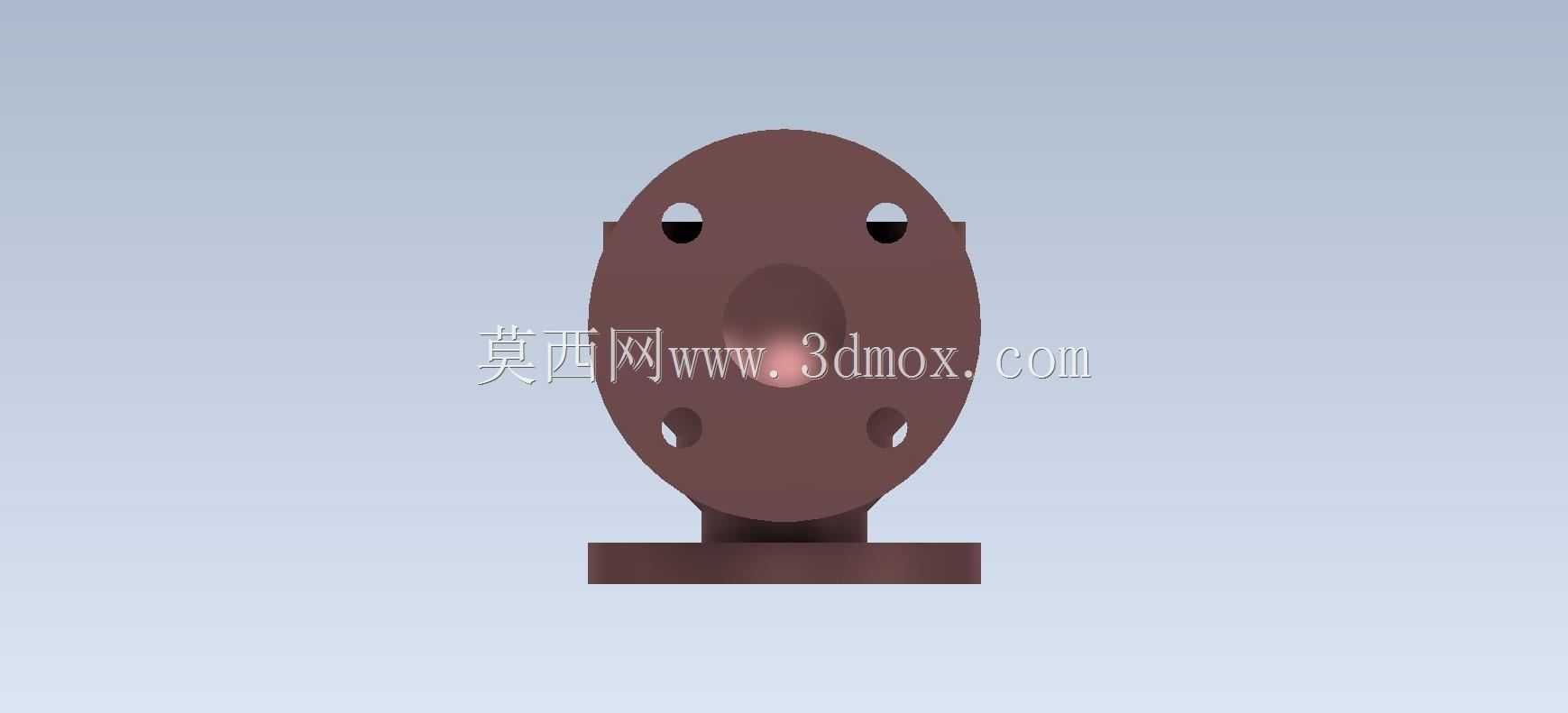

　　设计过程中，首先确定的是两端法兰的安装基准：两个法兰的端面分别朝向垂直的两个方向，其中侧置法兰的轴线与底部法兰的轴线呈90度垂直相交，两个法兰的密封面均采用突面结构，密封面的平面度、表面粗糙度均按照管路法兰的通用密封要求设置，能够适配常用的非金属平垫片、缠绕式垫片等密封元件，保证连接后的密封可靠性。法兰上的螺栓孔采用跨中布置的形式，也就是螺栓孔的中心连线与构件主体的对称轴线呈45度夹角，这种布置方式能够避免安装时螺栓与相邻管路的支吊架、保温层等附属结构发生干涉，同时让法兰连接的压紧力分布更加均匀，减少垫片受压不均导致的渗漏风险。

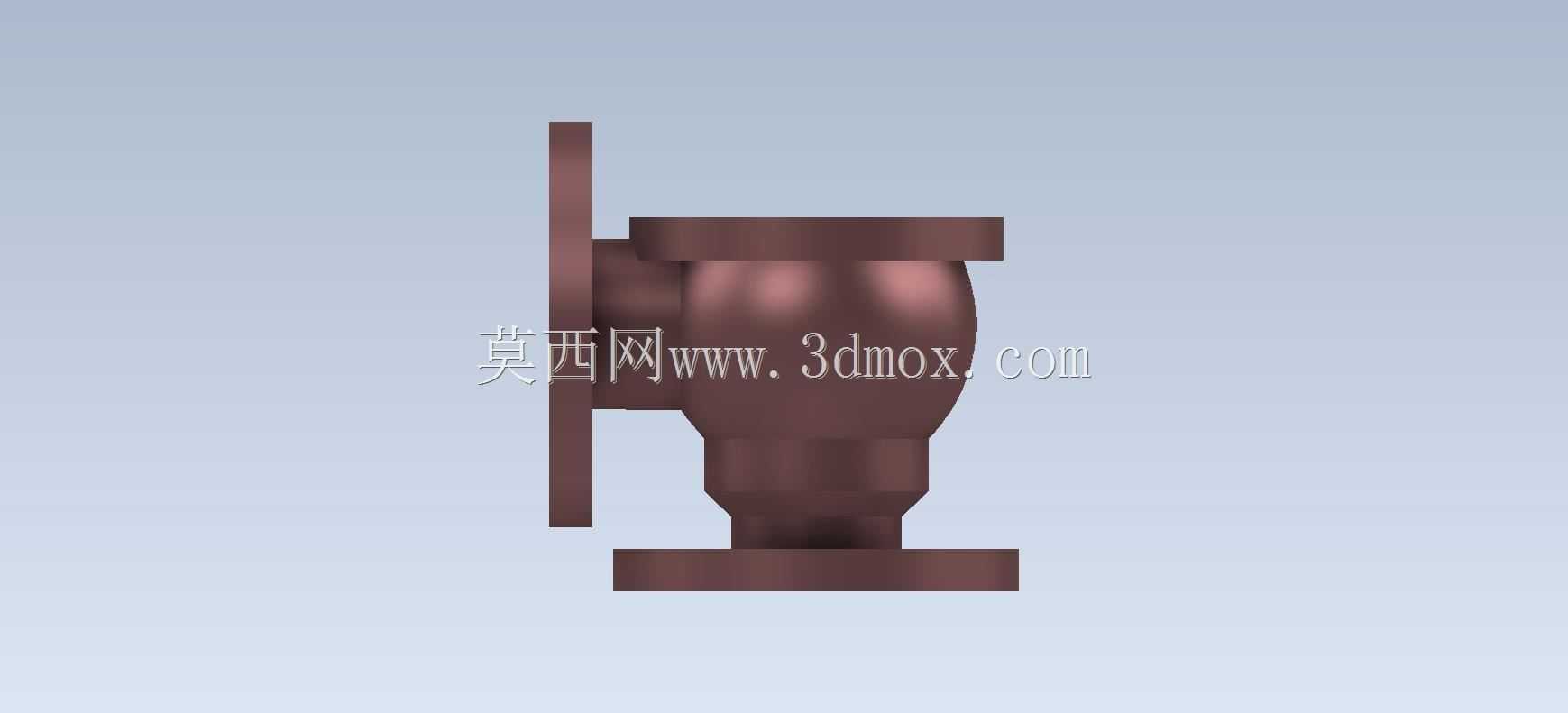

　　在安装边界的尺寸把控上，建模时充分考虑了现场安装的操作空间：两个法兰的外圆尺寸、螺栓孔中心圆直径、螺栓孔孔径均匹配对应公称压力等级的管路法兰标准，保证能够直接与同规格的标准管路、阀门、泵体端口直接对接，不需要额外加工过渡连接件。主体的外轮廓在满足内部流道通径要求、壳体强度刚度要求的前提下，尽可能做了紧凑化设计，主体的转角外壁采用圆弧过渡，既减少了铸造时的应力集中，也能够缩小构件整体的占用空间，适合在管路排布密集、安装空间局促的设备间、管廊夹层等场景使用。

　　从实际应用场景来看，这类构件除了在常规的工业给排水、暖通空调管路系统中使用外，在化工介质输送管路、小型液压站的油路转接、设备冷却系统的管路转向位置都有广泛的应用。比如在小型集成式液压动力单元的布局中，阀组与油泵的出油口往往呈垂直排布，采用这种一体式双法兰转接件，就可以省去多段管路、多个接头的拼接，减少整个液压系统的泄漏点，同时让管路布局更加规整，降低系统的压力损失。在设计建模的过程中，还对构件的壁厚做了等强度优化：在法兰与主体连接的位置做了局部加厚的过渡圆角，避免应力集中导致的受压开裂，主体直段部分的壁厚在满足耐压强度要求的前提下做了均匀减薄，既控制了构件的整体重量，也减少了铸造时的材料消耗，降低零件的制造成本。另外，法兰背面与主体连接的位置设置了轻微的拔模斜度，适配砂型铸造、熔模铸造等常用的金属成型工艺，不需要额外做过多的工艺补充结构就可以直接投产，零件的加工面仅集中在两个法兰的密封面和螺栓孔位置，加工余量小，加工工序简单，能够有效控制零件的生产周期和加工成本。在流道的设计上，还特意将流道的通径与两端法兰的公称通径保持一致，没有做通径收缩，避免因为通径变化导致的流速突变，减少流体噪声和振动的产生，对于有低噪声要求的民用建筑给排水、精密设备冷却管路场景，这种等通径平滑流道的设计能够有效降低管路运行时的振动传递，提升整个管路系统的运行稳定性。
