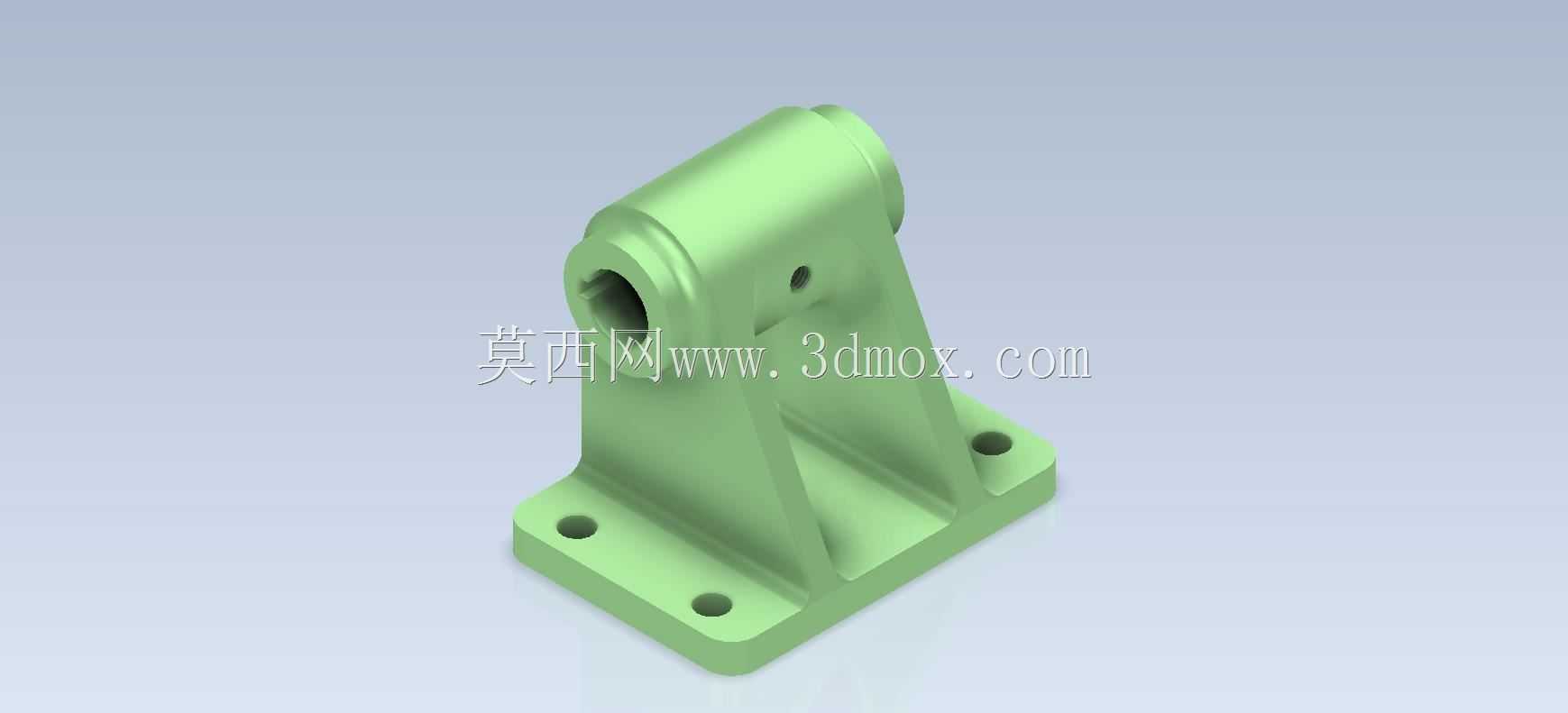

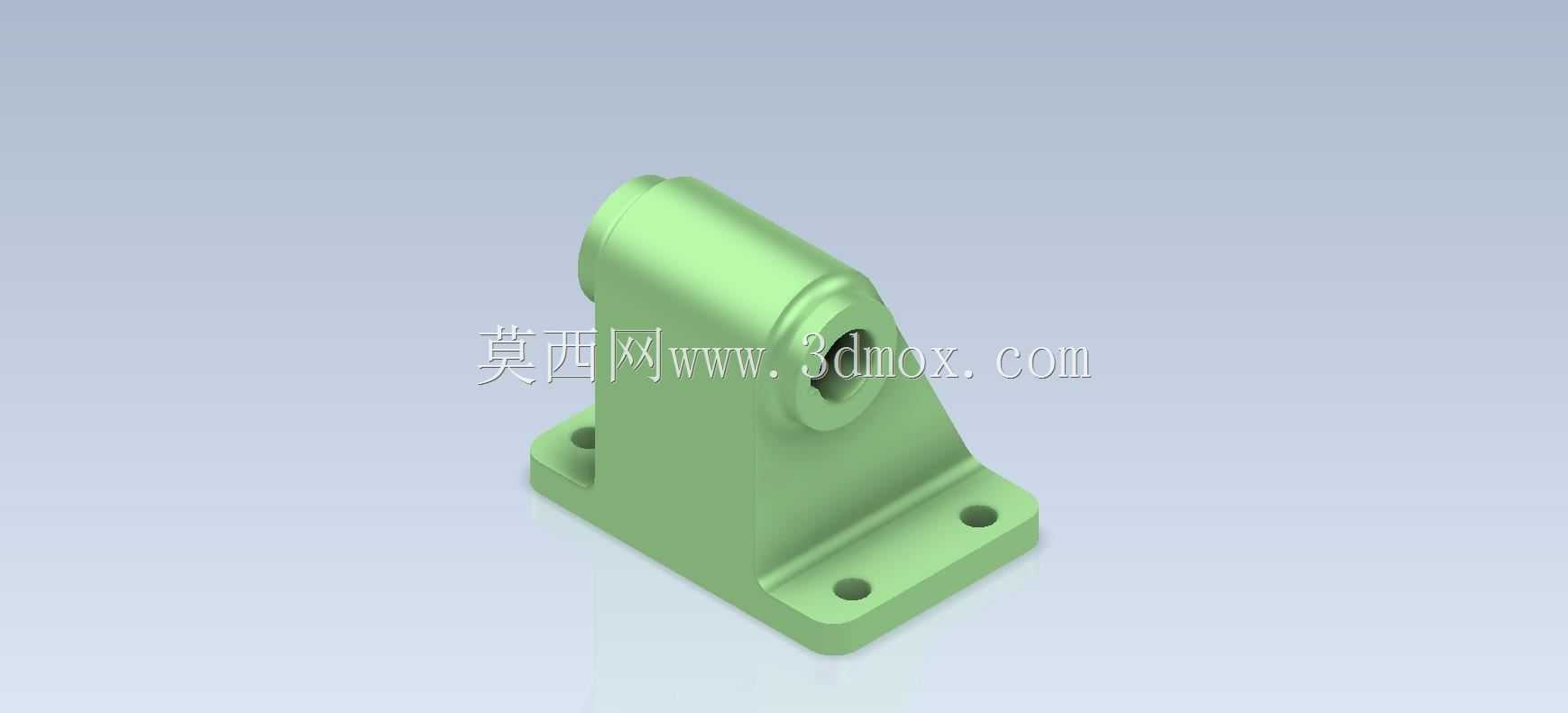

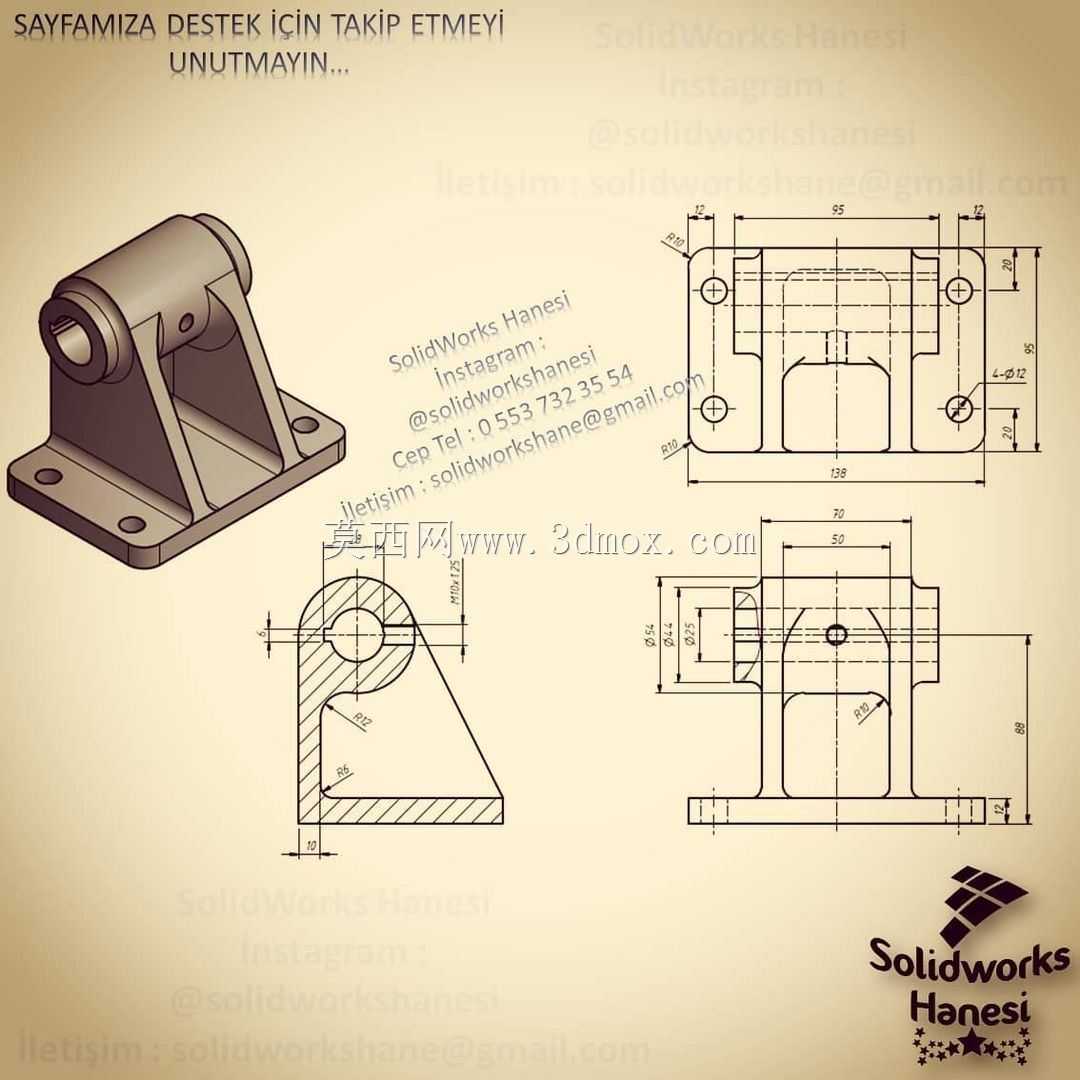

立式带座铰接支撑轴承座结构件

　　该类带座铰接支撑件在轻工输送线、小型自动化专机、工装夹具的铰接传动环节应用十分广泛，多数作为摆动类执行构件的回转支撑基座使用，比如在小型翻转工装的摆臂支撑位、皮带输送机的张紧轮铰接座、非标设备的门体开合铰接位都能见到同结构的零件身影，核心作用是为回转轴提供稳定的安装基准，同时通过底部法兰实现与设备机架的刚性连接，承受摆臂传递的径向载荷与少量倾覆力矩。

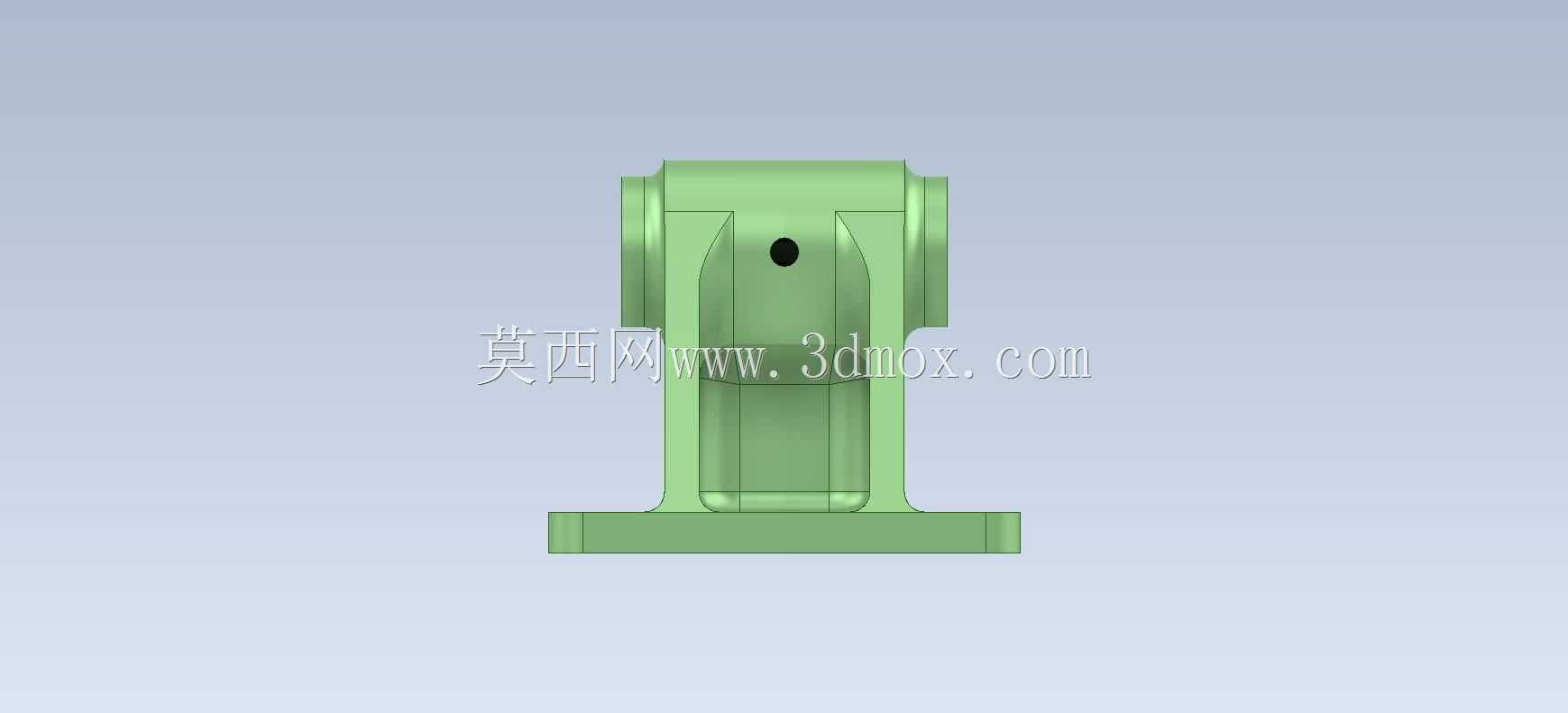

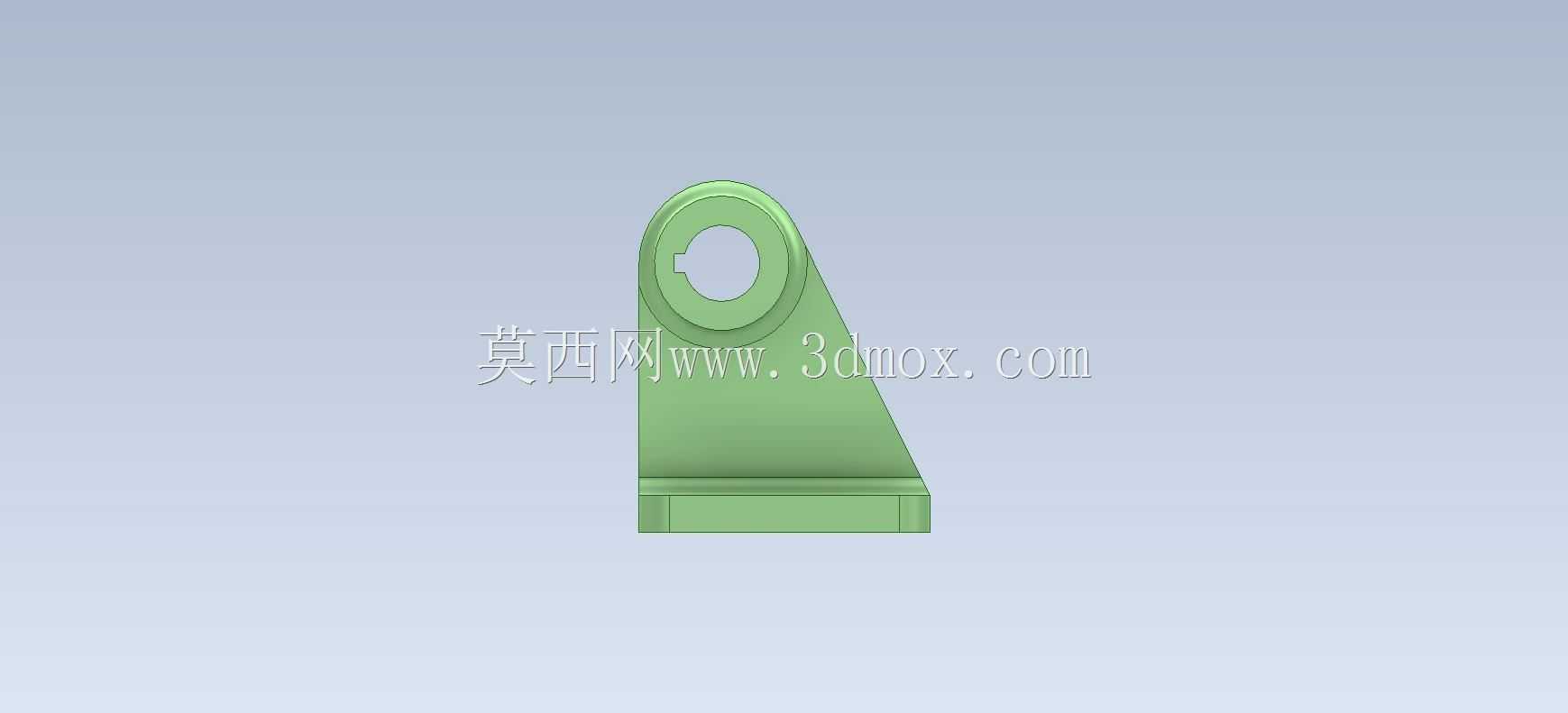

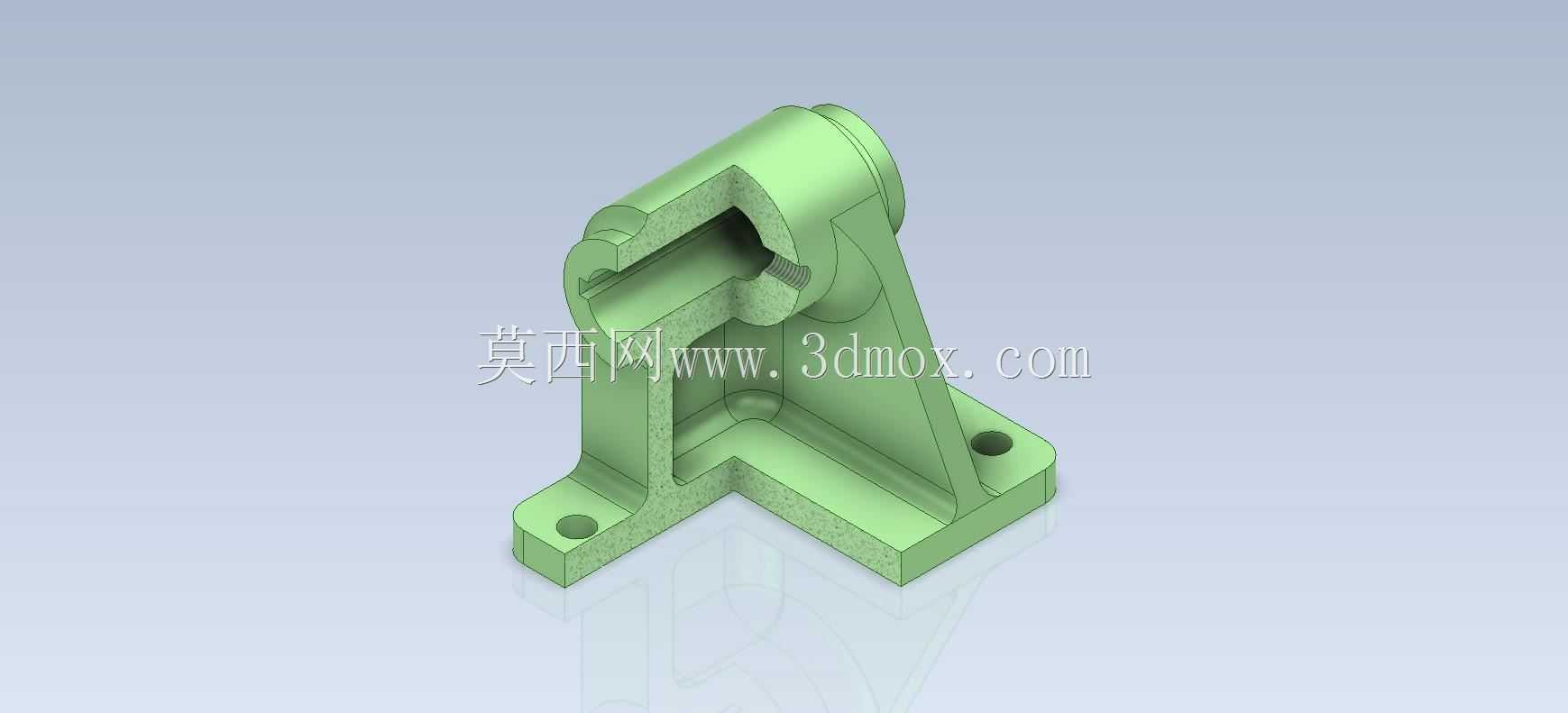

　　从结构功能来看，上部的筒状铰接孔为核心功能位，孔内壁为轴承安装配合面，设计时需根据适配的轴径、轴承外径确定配合公差，通常选用H7级公差保证轴承外圈的装配定位，孔的轴向长度根据承载需求设定，足够的轴向长度可以提升轴系的支撑刚度，减少轴运转时的挠曲变形；筒身侧面的小孔为油杯安装位或者顶丝定位孔，若采用油杯润滑则用于定期加注润滑脂，降低铰接转动副的磨损，若为顶丝孔则用于锁紧穿入的轴，避免轴与孔之间出现相对窜动。下部的支撑立板采用对称双筋结构连接上部筒体与底部安装法兰，这种结构可以在控制零件整体重量的前提下大幅提升结构的抗弯刚度，避免支撑部位受载后出现变形偏移，筋板的厚度通常取筒体壁厚的1.2-1.5倍，过渡位置设置铸造圆角减少应力集中，避免受冲击载荷时出现开裂问题。

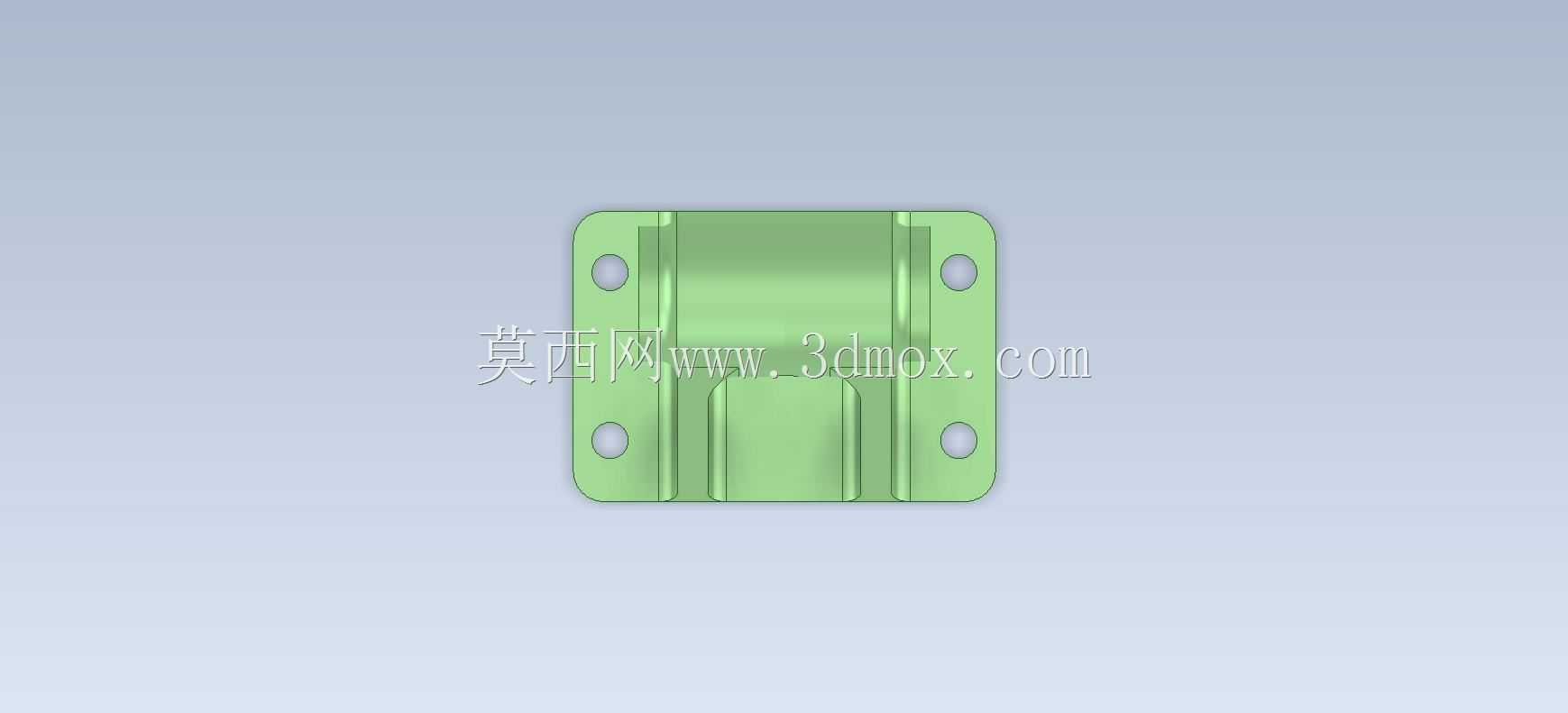

　　底部的方形安装法兰为安装固定界面，法兰上均匀分布四个沉头安装孔，沉孔设计可以让内六角螺栓安装后头部不突出法兰表面，避免与其他安装部件产生干涉，安装孔的孔距根据设备机架的安装螺孔位置匹配设计，通常孔直径比适配螺栓大1-2mm，预留少量安装调整余量，方便装配时微调位置。法兰底面为安装定位基准面，加工时需要保证平面度要求，避免安装后零件出现倾斜，导致上部铰接孔的轴线与设计位置出现偏斜，加剧轴和轴承的偏磨。

　　设计这类零件时，首先要根据实际承载的载荷大小确定上部铰接孔的直径与筒体壁厚，载荷较大时可适当增加筒体壁厚与筋板厚度，若载荷较小则可以适当减小壁厚降低零件重量与材料成本；其次要确认安装空间的边界尺寸，底部法兰的长宽尺寸不能超出安装位的可用空间，上部筒体的高度要保证铰接的摆臂转动时不会与底部法兰或者机架产生运动干涉，铰接孔的轴线高度要匹配摆臂的回转中心高度，避免装配后出现运动卡滞。若采用铸造工艺生产，要注意所有壁厚尽量保持均匀，避免出现壁厚突变导致铸造时产生缩孔、砂眼等缺陷，所有非加工面的拔模斜度取1-1.5度，方便脱模；若采用型材焊接加工，则需要在焊后进行去应力退火处理，避免焊接应力导致零件后续加工或使用过程中出现变形。

　　实际选型应用时，需要先核算铰接位的最大径向载荷与摆动频率，确认该支撑件的承载能力满足使用需求，同时核对安装孔位尺寸、铰接孔直径、整体高度是否与设计的机构匹配，若用于有腐蚀的工况环境，还需要对零件表面做镀锌、喷塑等防腐处理，延长零件的使用寿命；用于食品加工等有卫生要求的场景，则需要采用不锈钢材质加工，表面做抛光处理避免积垢。装配时要先清理法兰安装面与机架接触面的毛刺、杂物，保证贴合紧密，螺栓按照对角顺序逐步拧紧，避免法兰受力不均出现倾斜，铰接孔内装入轴承后要加注适量润滑脂，保证转动副运转顺畅。
