带侧装支架的立式蜗壳流体泵壳体结构

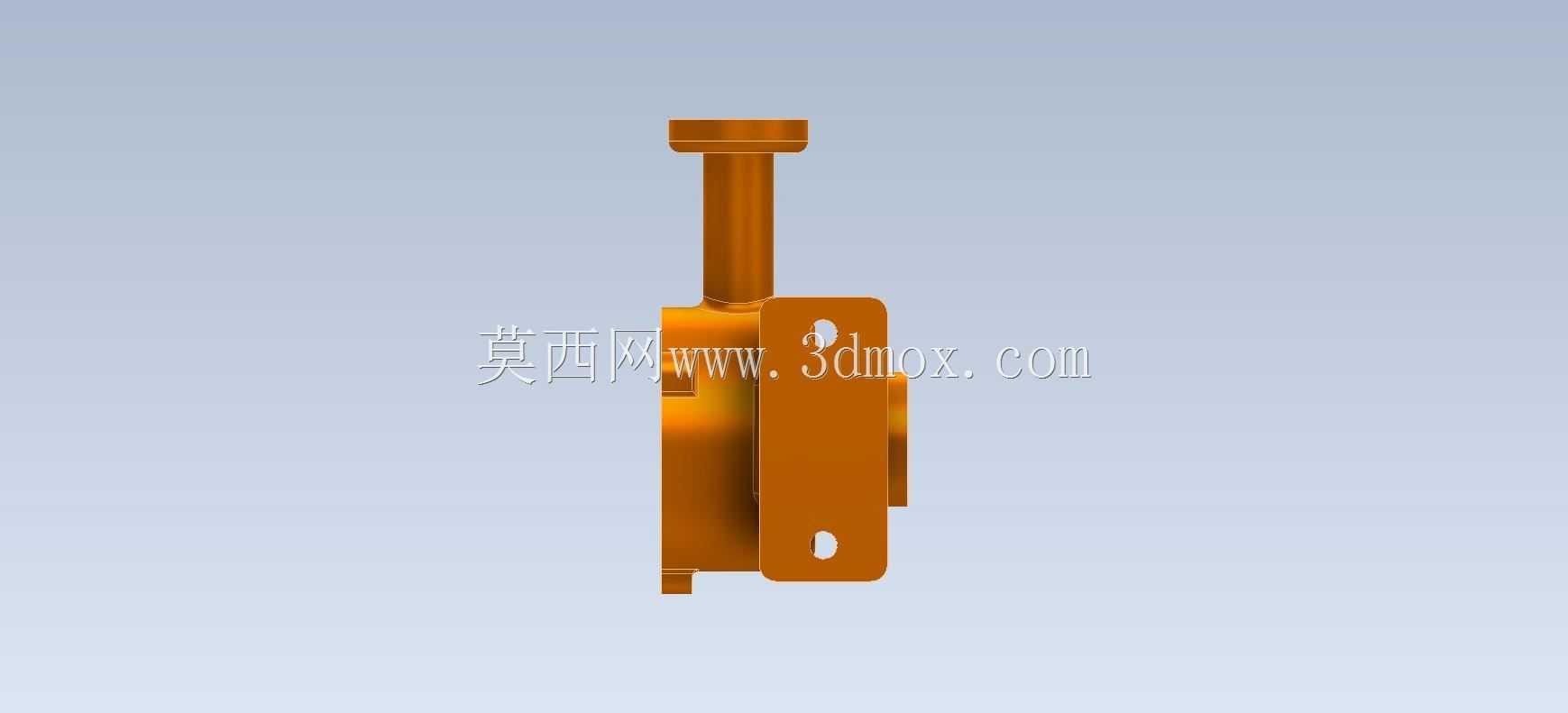

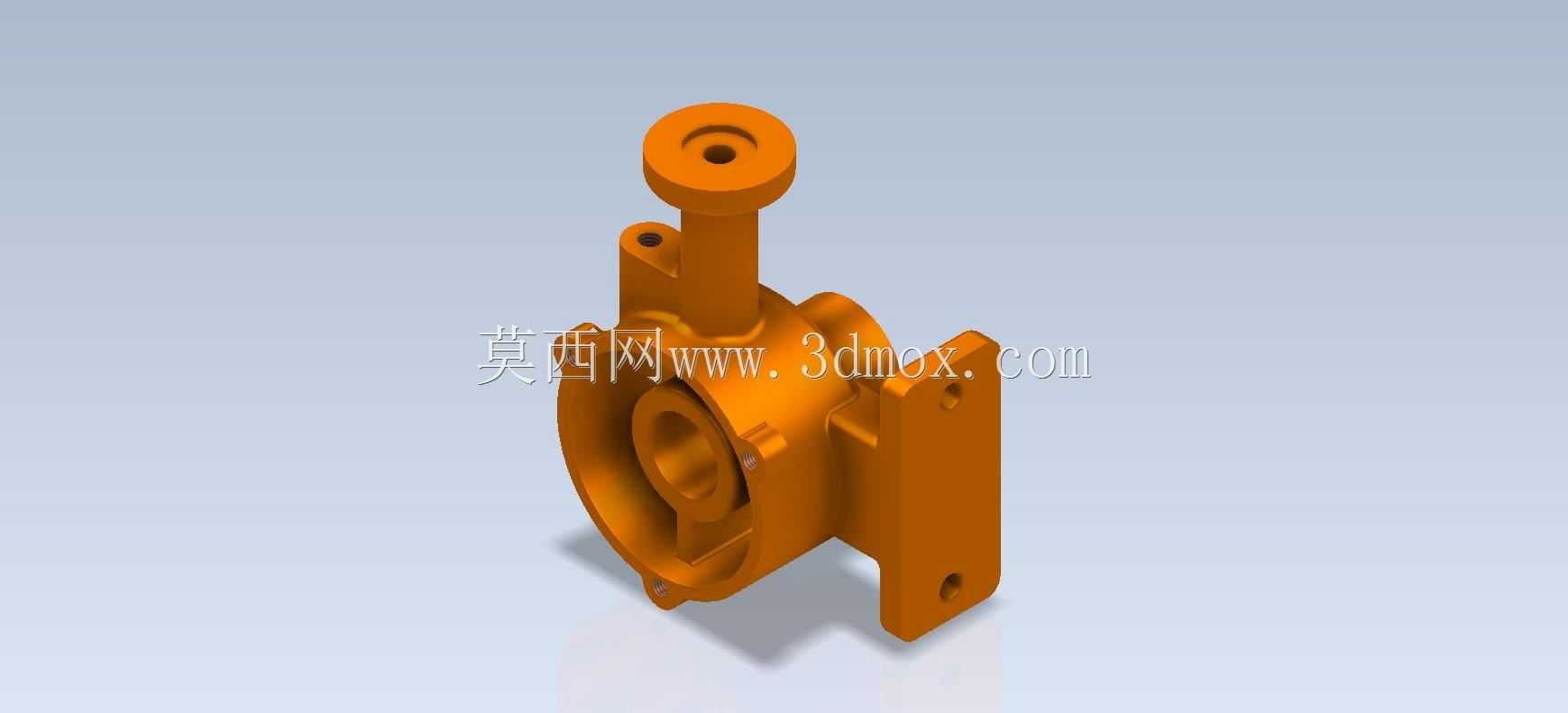

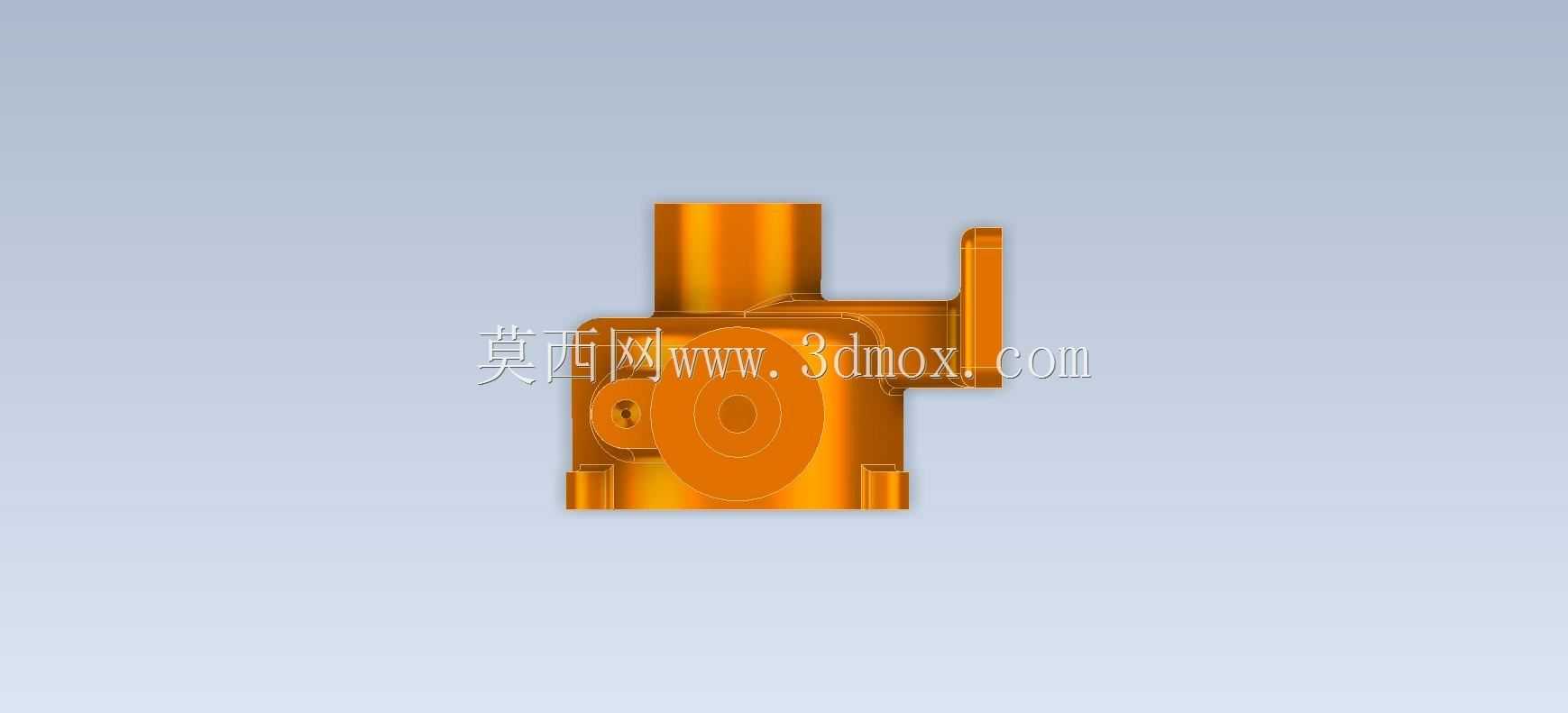

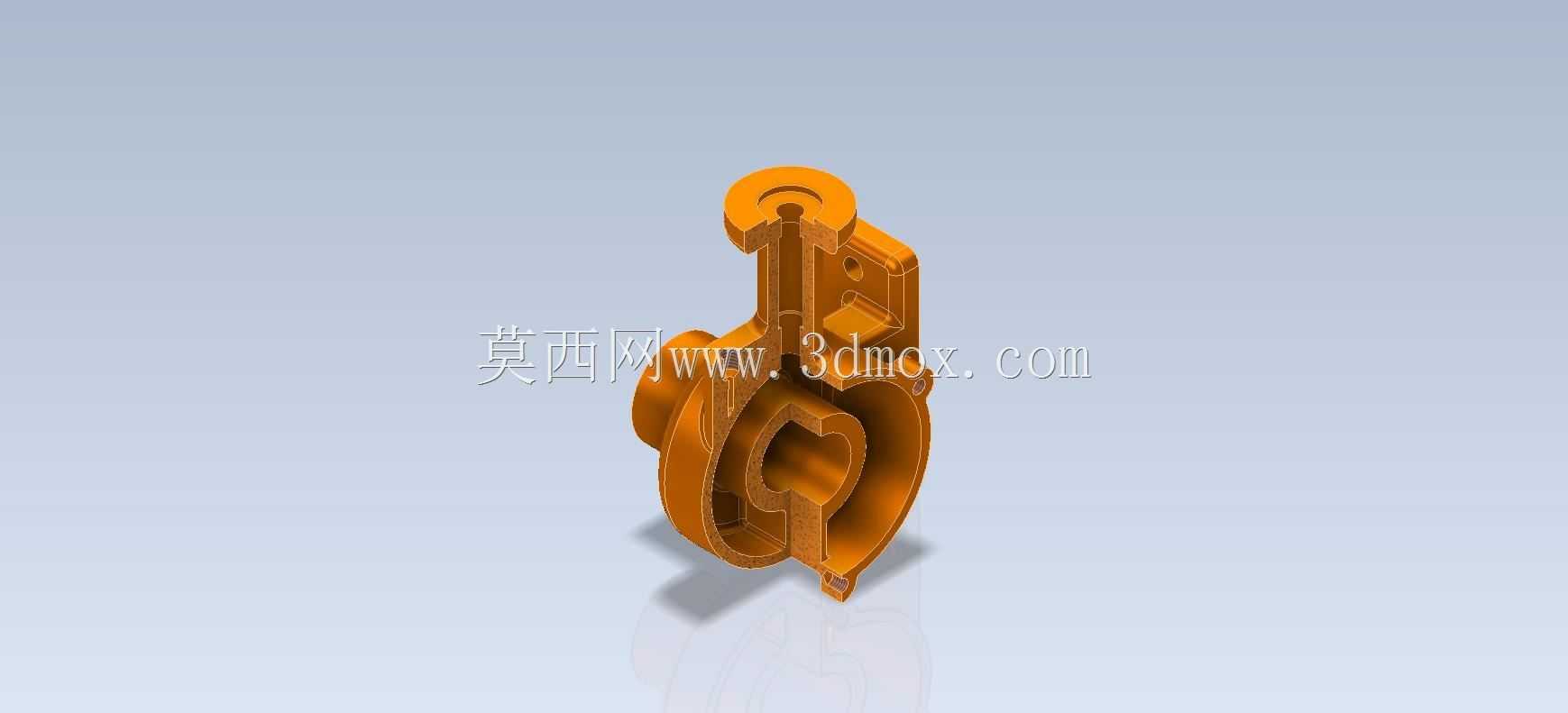

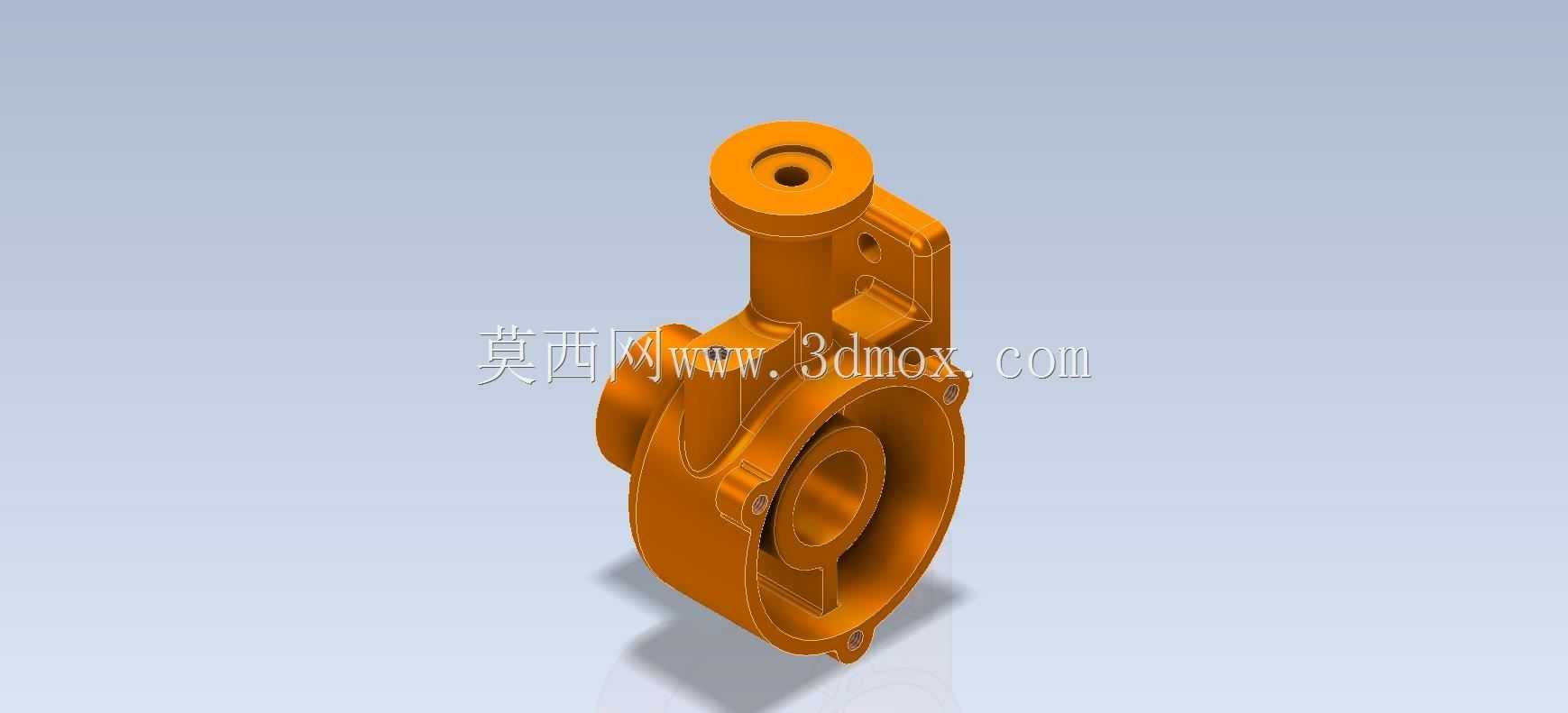

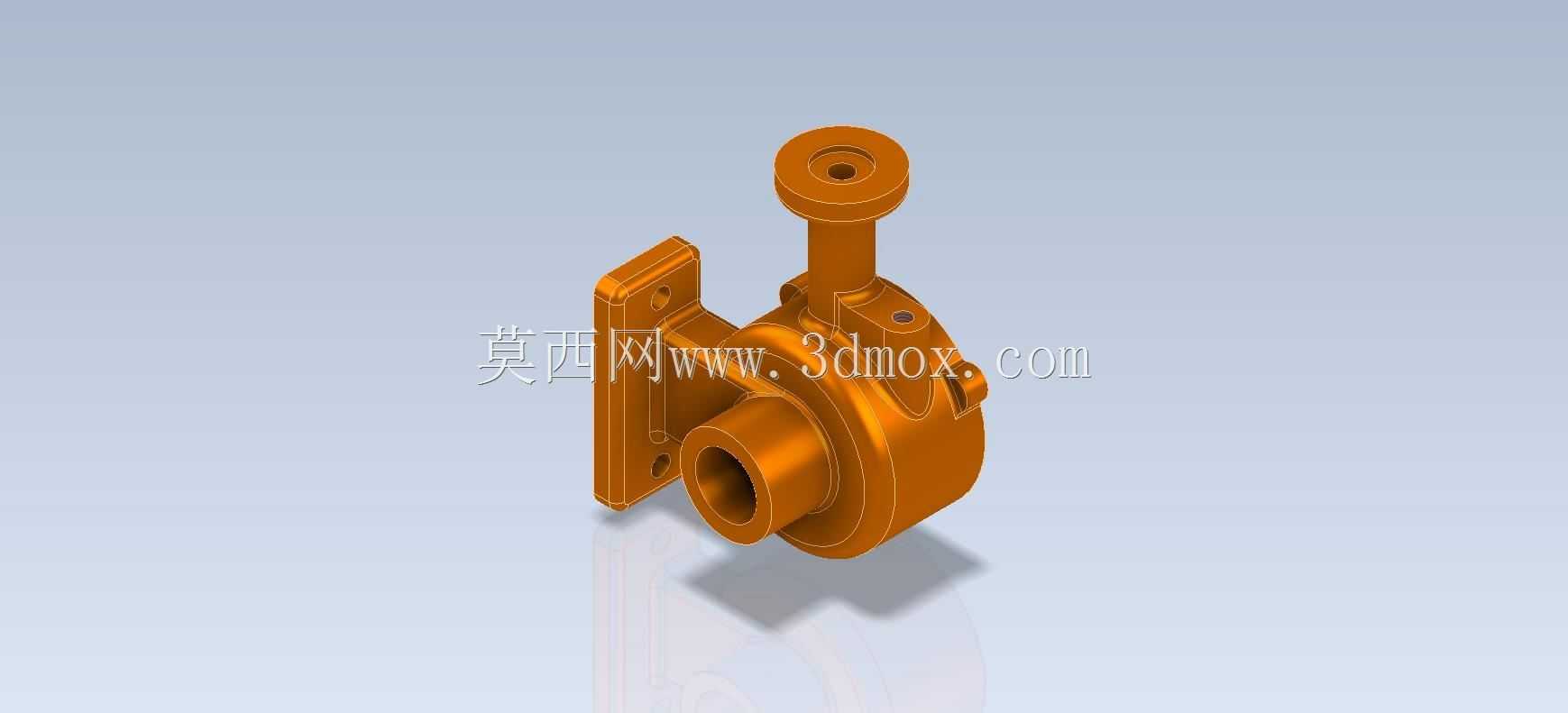

　　本次呈现的是一款带侧置安装支架的立式蜗壳类泵体壳体结构，这类壳体是容积式或是离心式流体输送泵的核心承压外壳，在民用给排水、小型工业流体循环、设备冷却回路、化工小流量介质输送场景中都有广泛应用，作为泵的核心承载部件，它需要容纳内部叶轮、轴封、轴承组件，同时完成流体的引流、增压转向、进出口对接以及整机安装固定的功能。从结构设计逻辑来看，该壳体采用一体化铸造成型的主体结构，整体分为上部的轴伸安装段、中部的蜗壳容腔段、侧部的安装固定支架三个核心功能区域。上部的轴伸段为带同轴通孔的圆柱凸台结构，顶端设计有环形密封安装端面，中心通孔用于穿设泵轴，凸台外壁预留了密封压盖的安装孔位，可适配填料密封或是机械密封的安装需求，

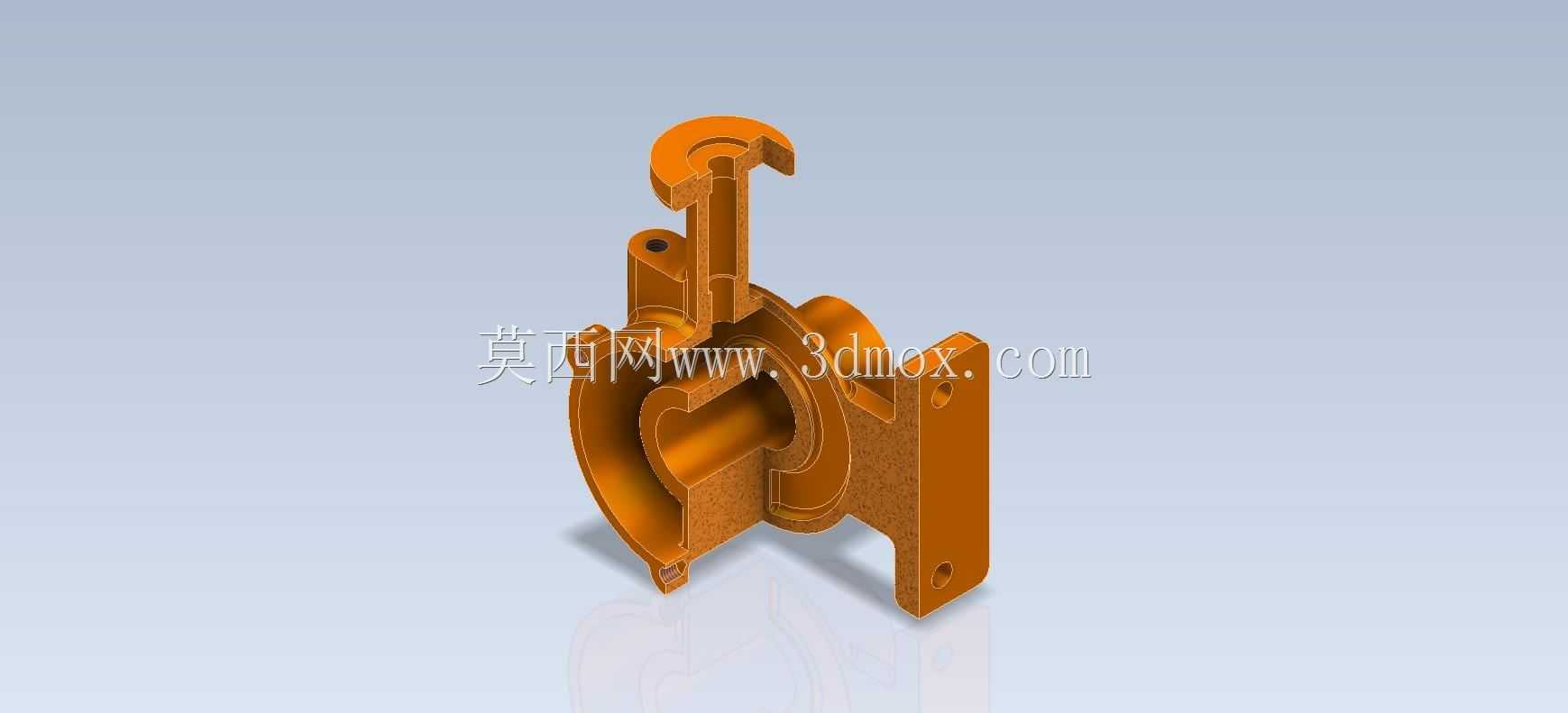

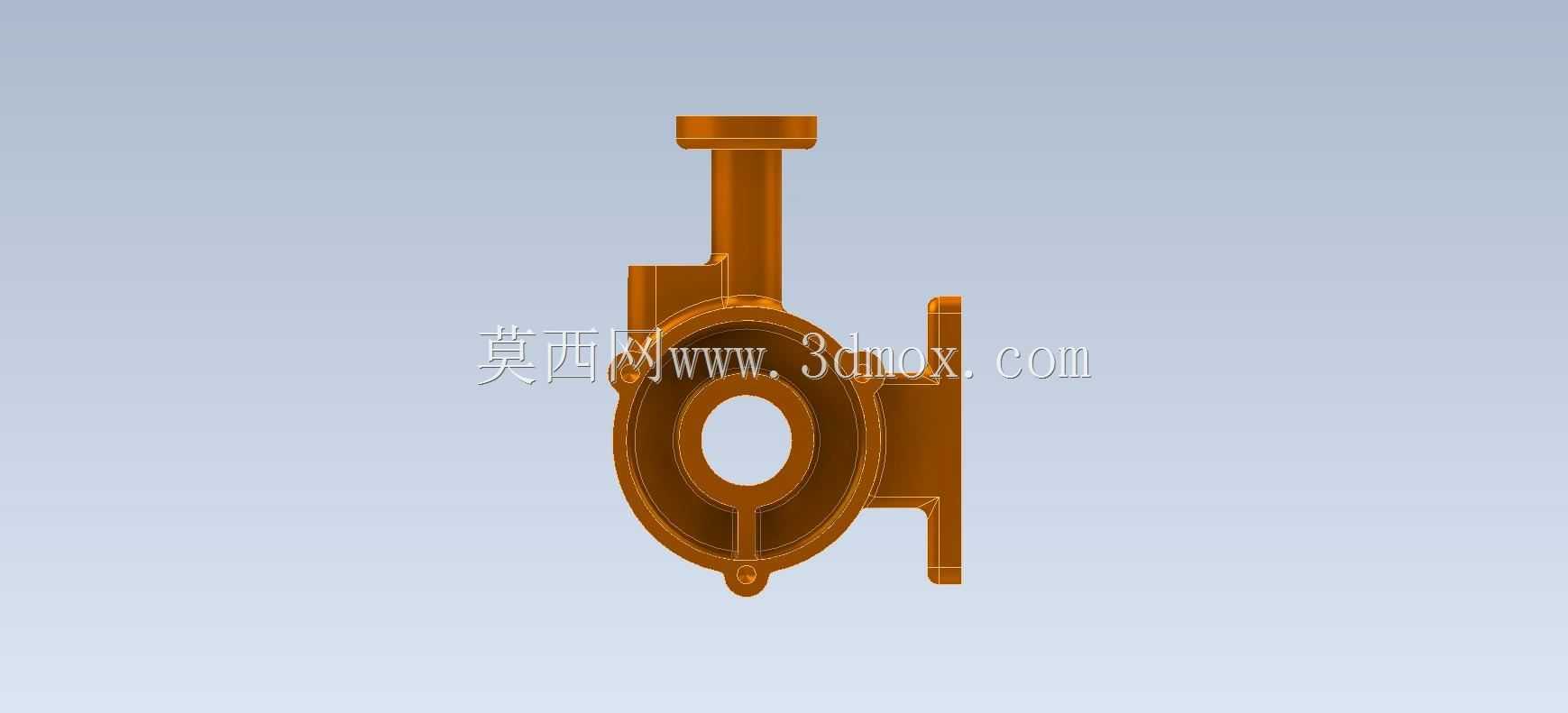

　　该段的同轴度公差直接影响轴封的使用寿命与运行泄漏量，设计时需保证与中部蜗壳容腔的旋转中心同轴度控制在0.02mm以内，避免轴系运行出现偏磨。中部蜗壳段为螺旋扩散型容腔结构，侧方开设大口径的流体入口，入口端面设计有法兰连接止口与螺栓孔，可与吸入管路直接对接，蜗壳的流道截面沿叶轮旋转方向逐步扩大，能够将叶轮输出的高速流体动能逐步转化为压力能，降低流体在壳体内的水力损失，蜗壳外壁设置有多处加强筋结构，在不额外增加壳体壁厚的前提下提升承压能力，可耐受常规工况下1.6MPa以内的工作压力，避免高压工况下壳体出现变形开裂。侧部的安装支架为板式带安装孔结构，支架与蜗壳主体一体化铸造成型，支架板面设置两个贯穿的安装固定孔，

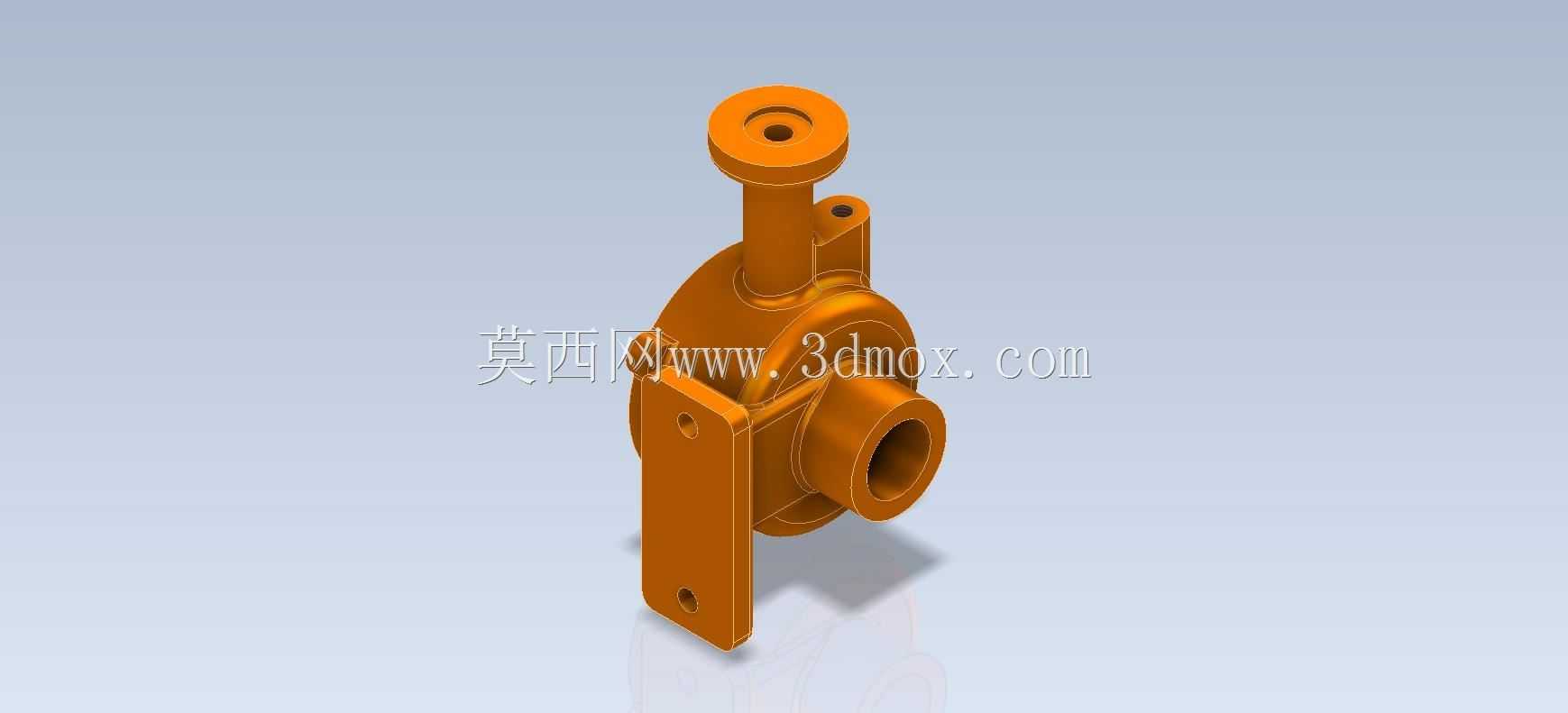

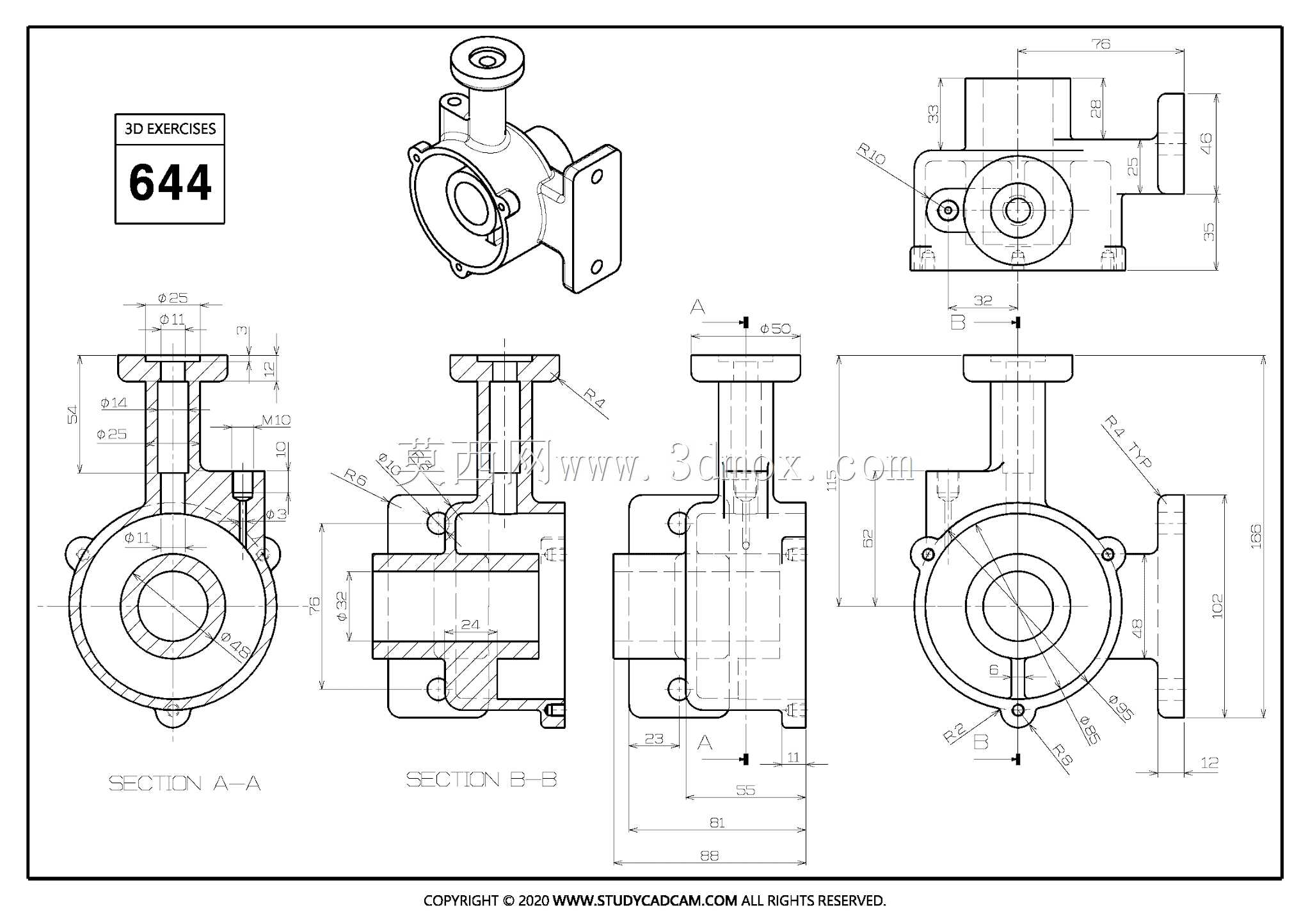

　　可通过螺栓将泵体整体固定在安装基座或是设备机架上，支架与蜗壳连接位置做了大圆角过渡处理，避免铸造应力集中，同时提升安装位置的结构刚性，降低泵运行过程中产生的振动向安装基础传递。从安装边界尺寸来看，该壳体的轴向总高度从底部安装面到上部轴伸顶端约为145mm，蜗壳主体的最大回转直径约为90mm，侧装支架的安装孔中心距为65mm，入口法兰的对接直径为50mm，上部轴伸段的外径为28mm，安装时需预留出侧方入口管路的对接空间，以及上部轴端联轴器或是带轮的安装操作空间，基座安装面的平面度需达到Ra6.3以下，保证支架安装后不会出现强制变形导致的轴系对中偏差。在建模设计过程中，这类壳体需要优先处理蜗壳螺旋曲面的顺滑过渡，

　　避免流道出现台阶或是锐角导致的流体紊流，所有的铸造转角都需设置不小于R2的圆角，符合铸造工艺的拔模与成型要求，安装孔位的位置度公差需控制在0.1mm以内，保证现场安装时能够与对接部件、管路顺利装配，无需额外修配。这类壳体作为泵的核心基础件，其结构设计的合理性直接影响整泵的运行效率、振动噪声水平与使用寿命，在实际选型应用中，可根据输送介质的特性选择铸铁、铸铝或是不锈钢材质，适配清水、弱腐蚀性流体、润滑油等不同介质的输送需求，多用于小型单机配套的流体输送单元，比如机床冷却泵、小型循环供水泵、微型化工加料泵等设备的主机配套。
