机械铰接支撑类零件结构设计方案

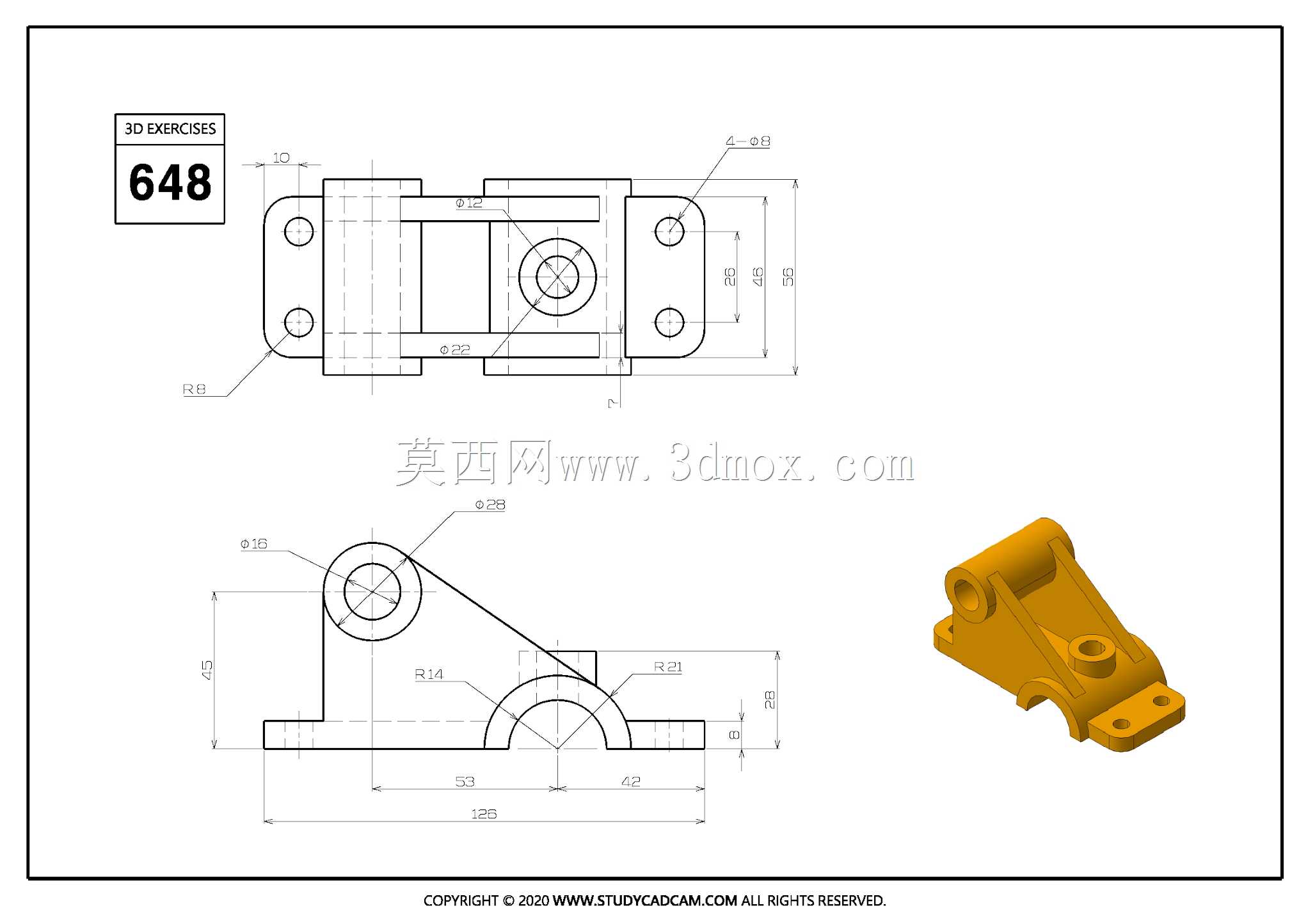

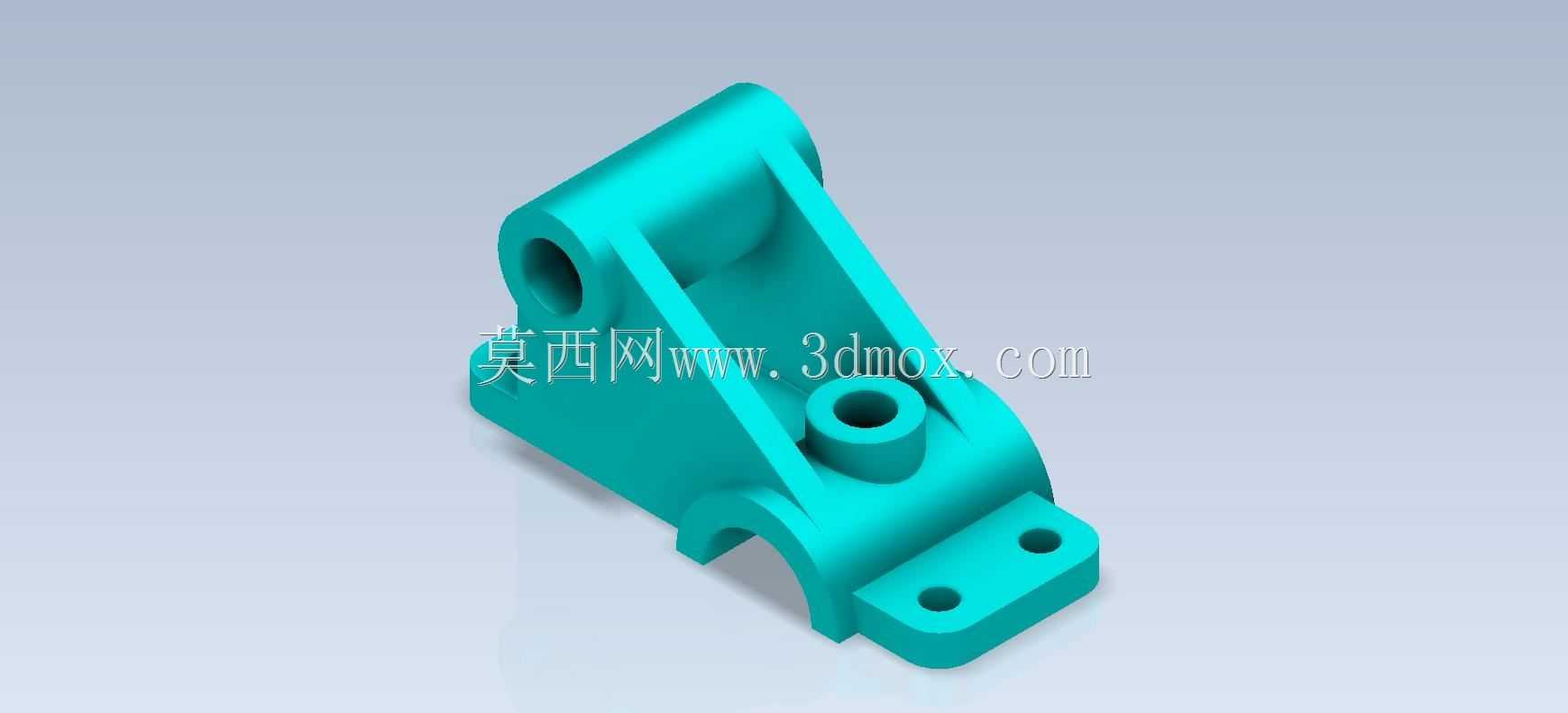

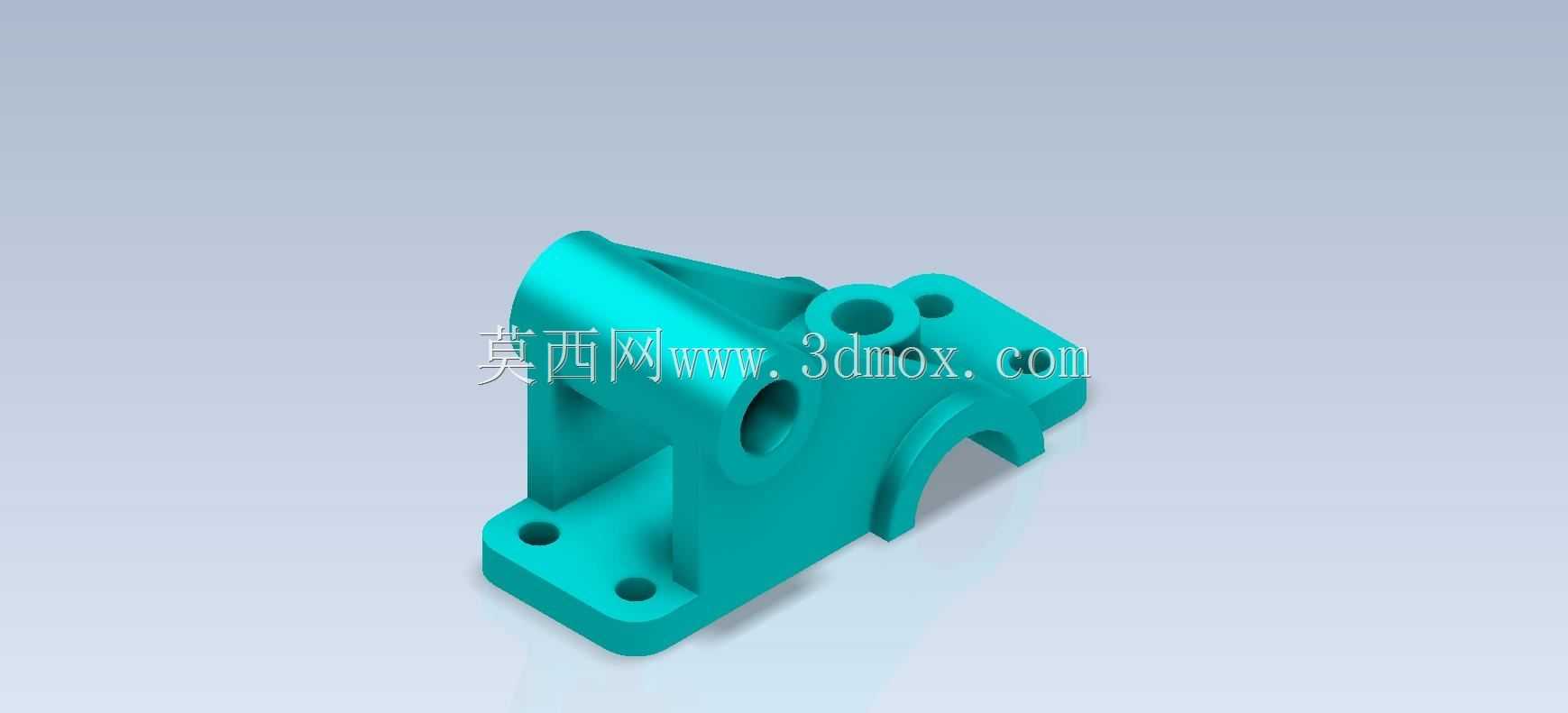

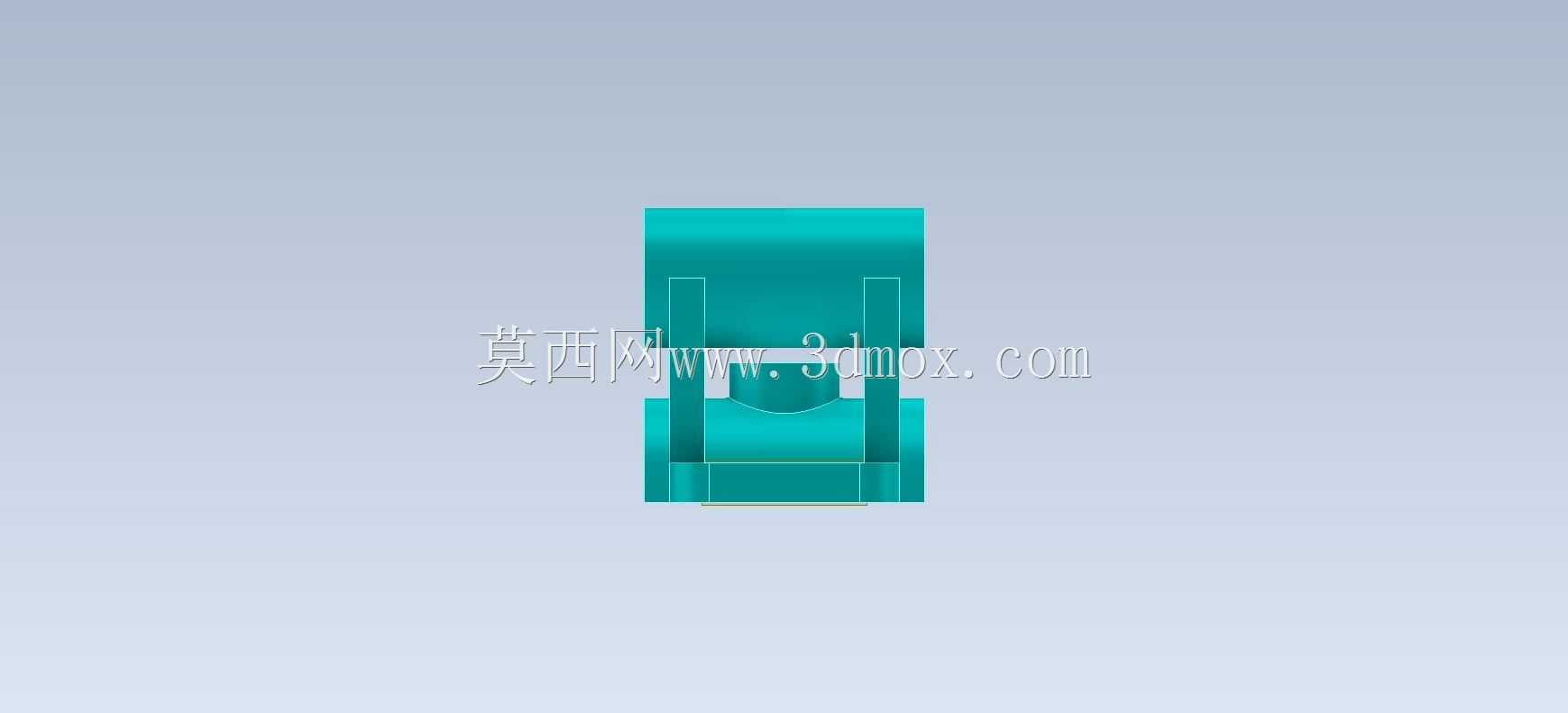

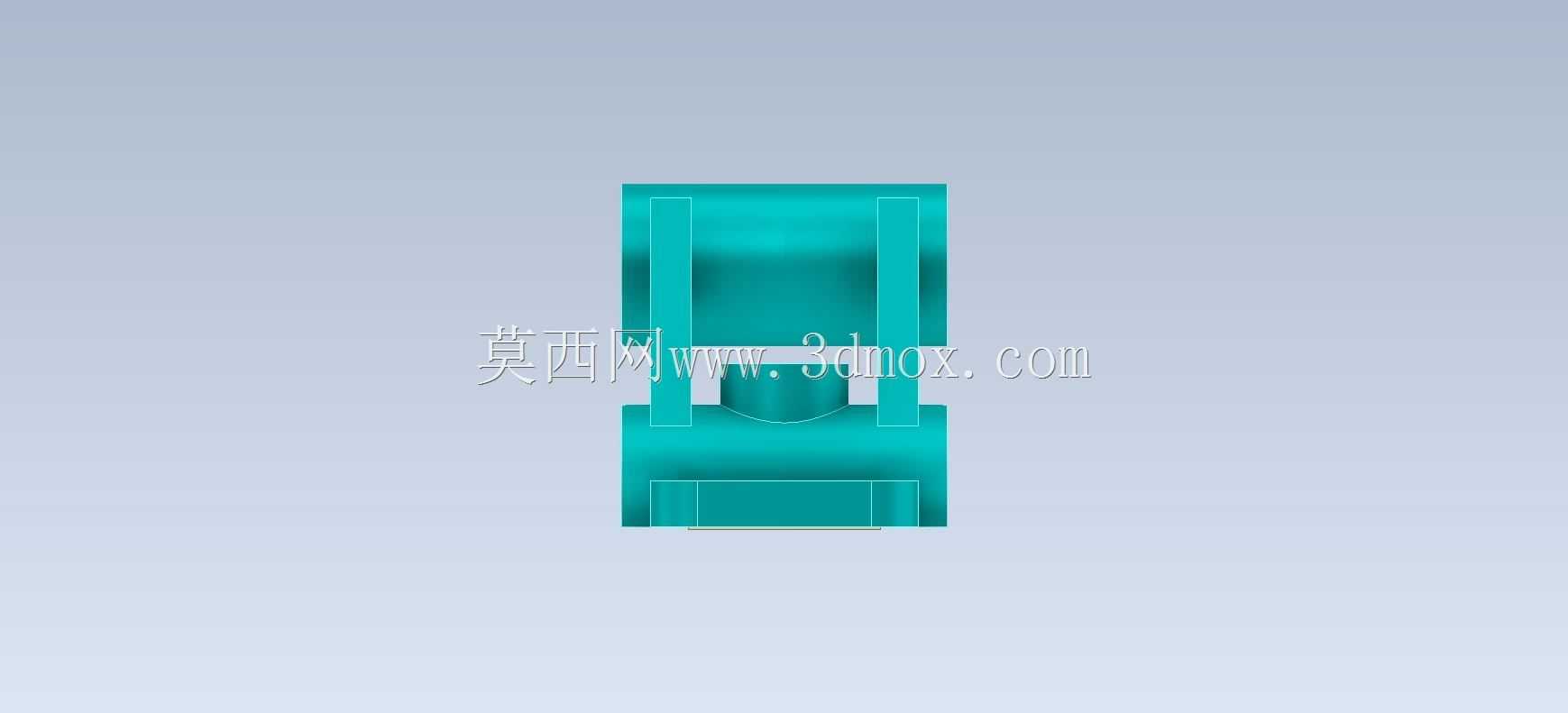

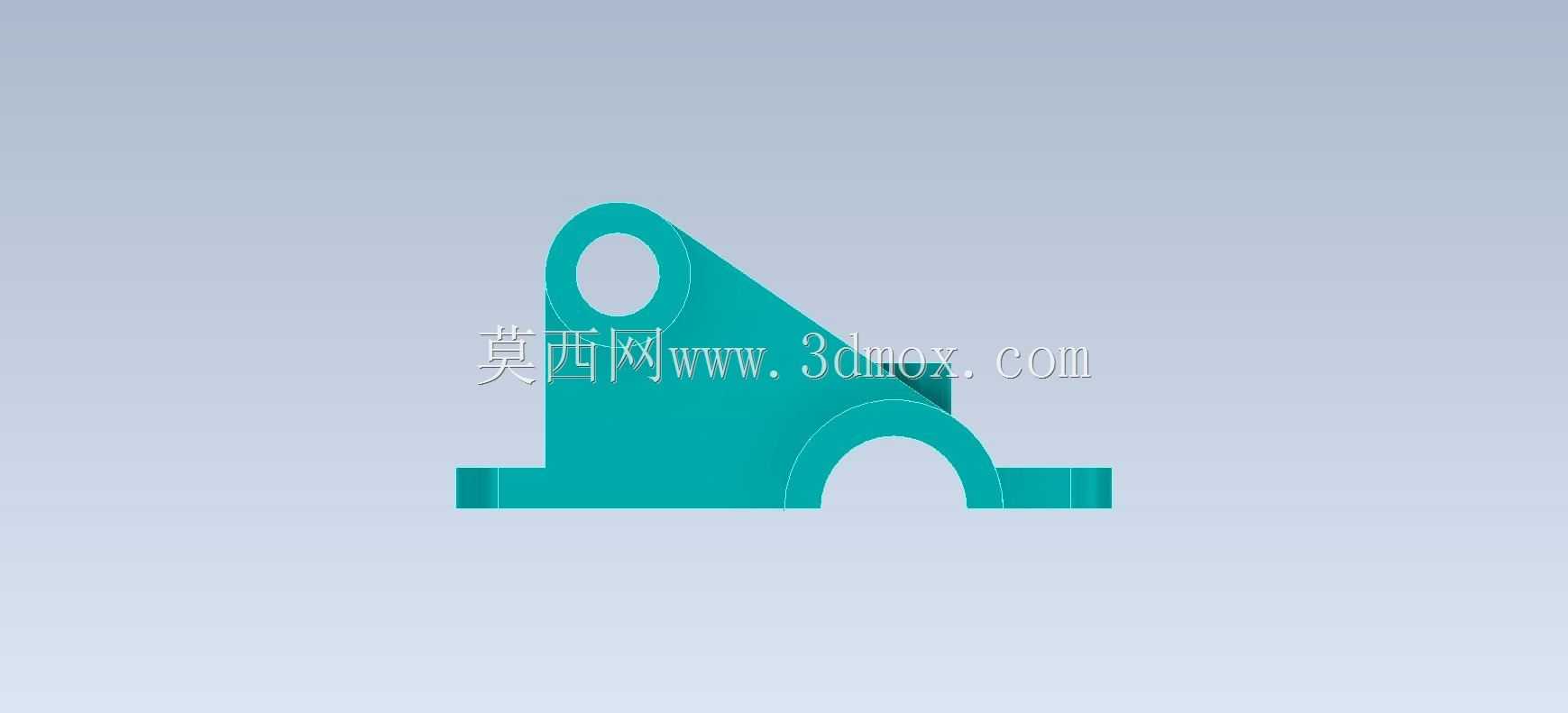

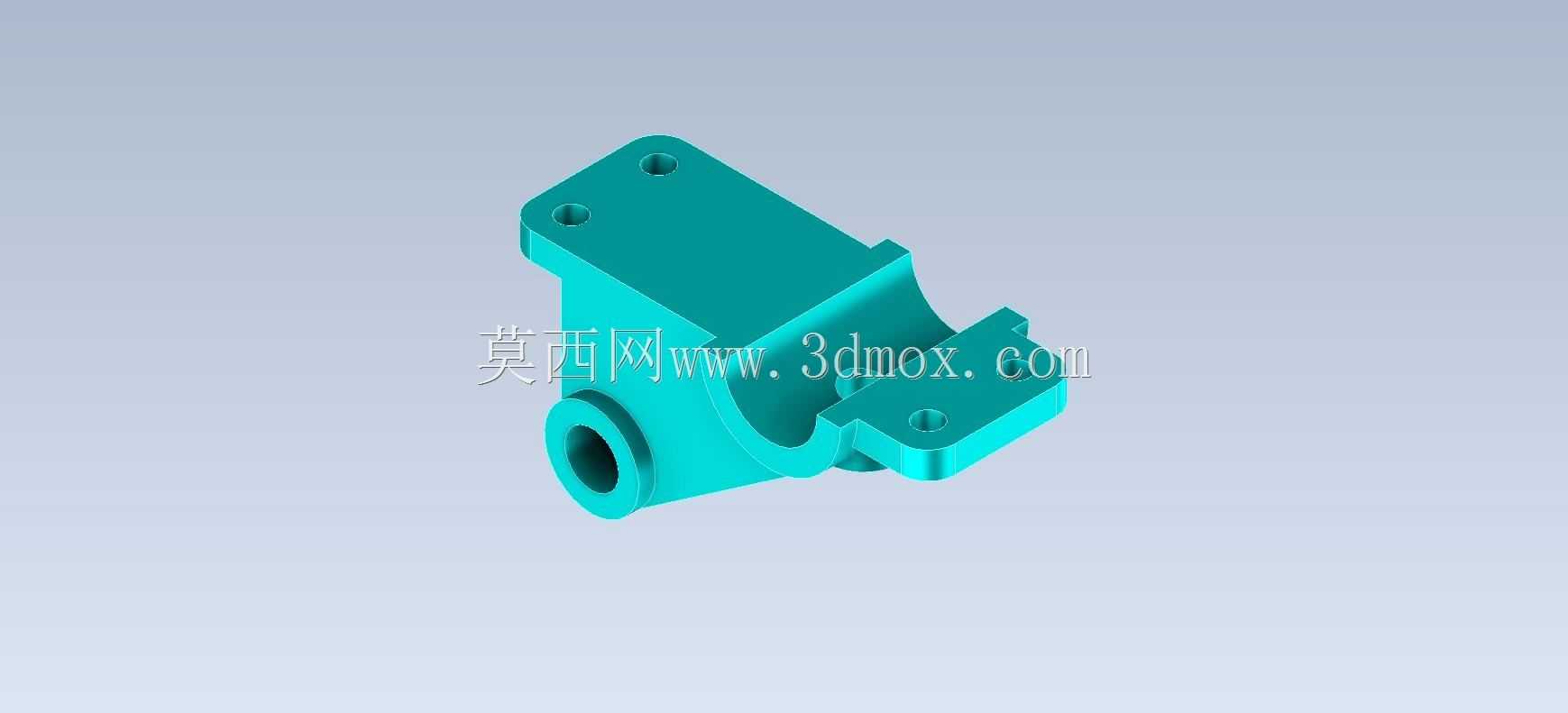

　　这类铰接支撑零件在轻工输送设备、小型工装夹具、非标自动化线体的摆动工位中应用十分广泛，日常接触的皮带线张紧摆臂、工装定位翻转架、小型检测设备的角度调节支架上，都能看到同结构逻辑的零件身影，核心作用是为摆动类执行部件提供稳定的回转支撑基准，同时承担工位动作过程中的径向、轴向复合载荷，避免运动部件出现窜动、卡滞问题。从结构功能来看，零件上部的同轴通孔是核心铰接安装位，孔壁需要与配套销轴保持H7/h6级间隙配合，保证铰接转动顺畅无旷量，孔的两端预留有沉台结构，可直接嵌入铜套或者自润滑轴承，无需额外设计轴承座安装位，能有效压缩整个铰接工位的轴向安装空间，适合布局紧凑的小型设备使用。中部的凸台螺纹孔用于固定摆动臂的限位块或者感应触发片，

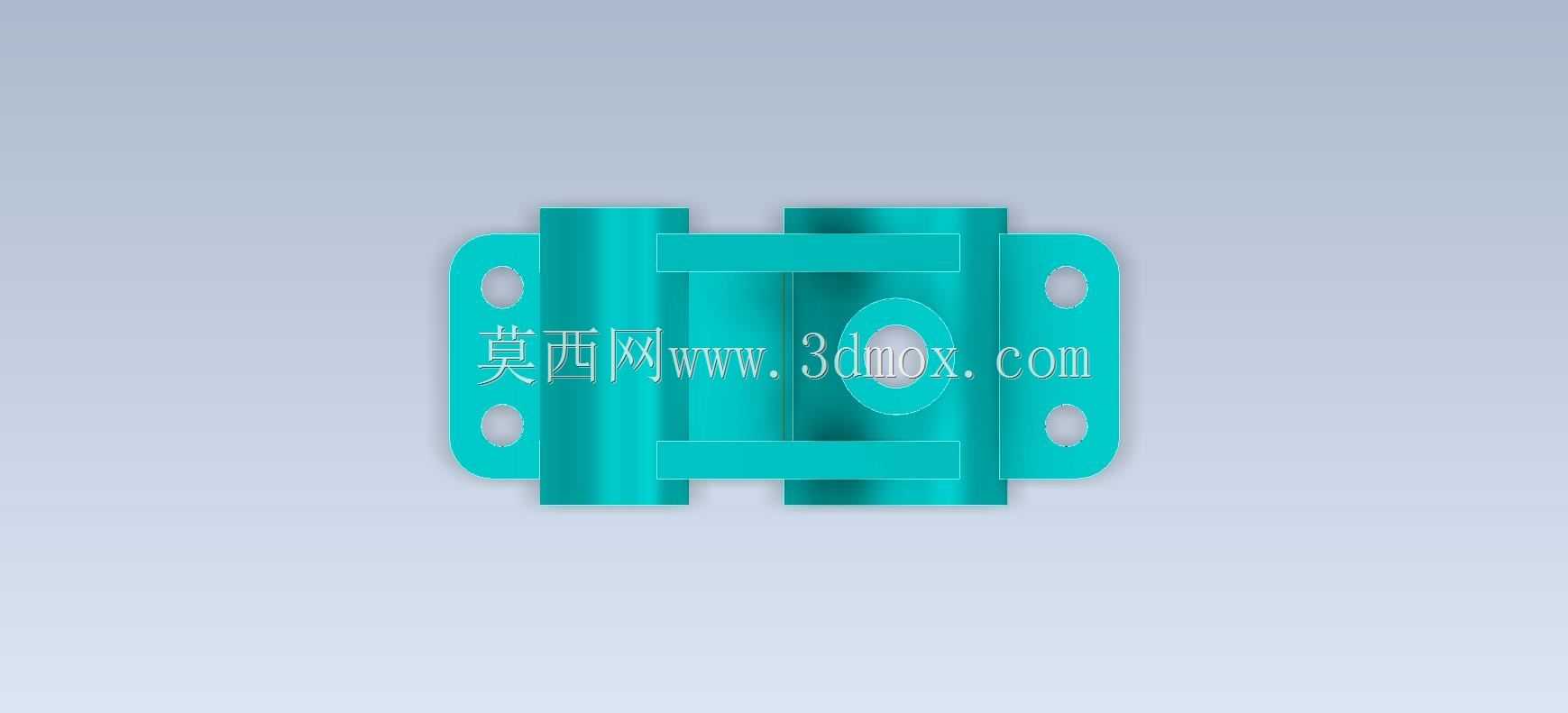

　　孔位深度经过匹配计算，能保证M6规格内六角螺钉拧入后有足够的啮合长度，不会出现螺纹滑牙、固定件松动的问题，凸台根部做了R2的圆角过渡，避免机加工过程中应力集中，也能减少零件受冲击载荷时出现根部断裂的风险。下部的半圆弧开口结构是快速装配的核心设计，安装时不需要将整个支撑座从销轴端部穿入，可直接卡入预先固定在设备机架上的定位销轴，再通过侧边紧固件锁紧，大幅缩短设备装配、后期维护的拆装时间，半圆弧的内径尺寸与配套定位轴外径保持过渡配合，锁紧后不会出现径向晃动。底部的两个安装耳板开有贯通光孔，用于将整个支撑座固定在设备的安装基准面上，孔位间距按照常规40mm规格工业铝型材的槽距设计，可直接适配标准T型螺栓安装，不需要额外加工转接板，

　　耳板与主体连接位置做了加厚处理，能承受固定螺栓拧紧时的压紧力，不会出现耳板变形断裂的问题。设计过程中首先要确定上部铰接孔的中心高度，这个尺寸直接决定了配套摆动臂的回转半径，需要结合工位的摆动行程范围核算，避免摆动过程中与周边设备部件发生干涉；其次要校核下部半圆弧卡口的中心与上部铰接孔的中心平行度，两个孔位的平行度公差需要控制在0.02mm以内，否则铰接转动时会出现卡滞、磨损加快的问题。整体壁厚设计遵循均匀过渡原则，主体壁厚保持6mm，安装耳板、铰接孔周边的受力位置加厚到8mm，既避免壁厚差异过大导致注塑或者铸造过程中出现缩孔、变形缺陷，也能在控制零件整体重量的前提下保证结构强度。零件的所有棱边都做了C1的倒角处理，

　　去除机加工产生的毛刺，避免装配过程中划伤操作人员，也能减少应力集中点。安装边界方面，零件总高度控制在85mm，横向最大宽度62mm，纵向厚度30mm，底部安装孔中心距为30mm，适配M5规格的固定螺栓，上部铰接孔内径为12mm，可适配直径12mm的标准销轴，中部凸台螺纹孔为M6规格，有效螺纹深度10mm，下部半圆弧卡口内径为20mm，锁紧后可牢牢固定在直径20mm的定位轴上，整个零件的安装空间预留只需要在基准面上留出70mm*40mm的平面区域即可，不会占用过多设备安装空间。这类零件的建模过程需要重点关注各个特征的位置公差关联，尤其是铰接孔、卡口、安装孔三类核心特征的位置度约束，建模时优先以底部安装面为第一基准，上部铰接孔中心轴线为第二基准，再依次推导其余特征的位置尺寸，能有效减少建模过程中的特征冲突，也能保证后续导出工程图时尺寸标注的基准统一，方便车间加工时的尺寸校核。实际生产中这类零件多采用铝合金6061材质加工，重量轻且耐腐蚀，适合在一般工业环境下长期使用，载荷较大的工位也可更换为45号钢调质处理，表面做发黑防锈处理，使用寿命可提升三倍以上。
