带安装孔位的镂空式机械连接支座结构

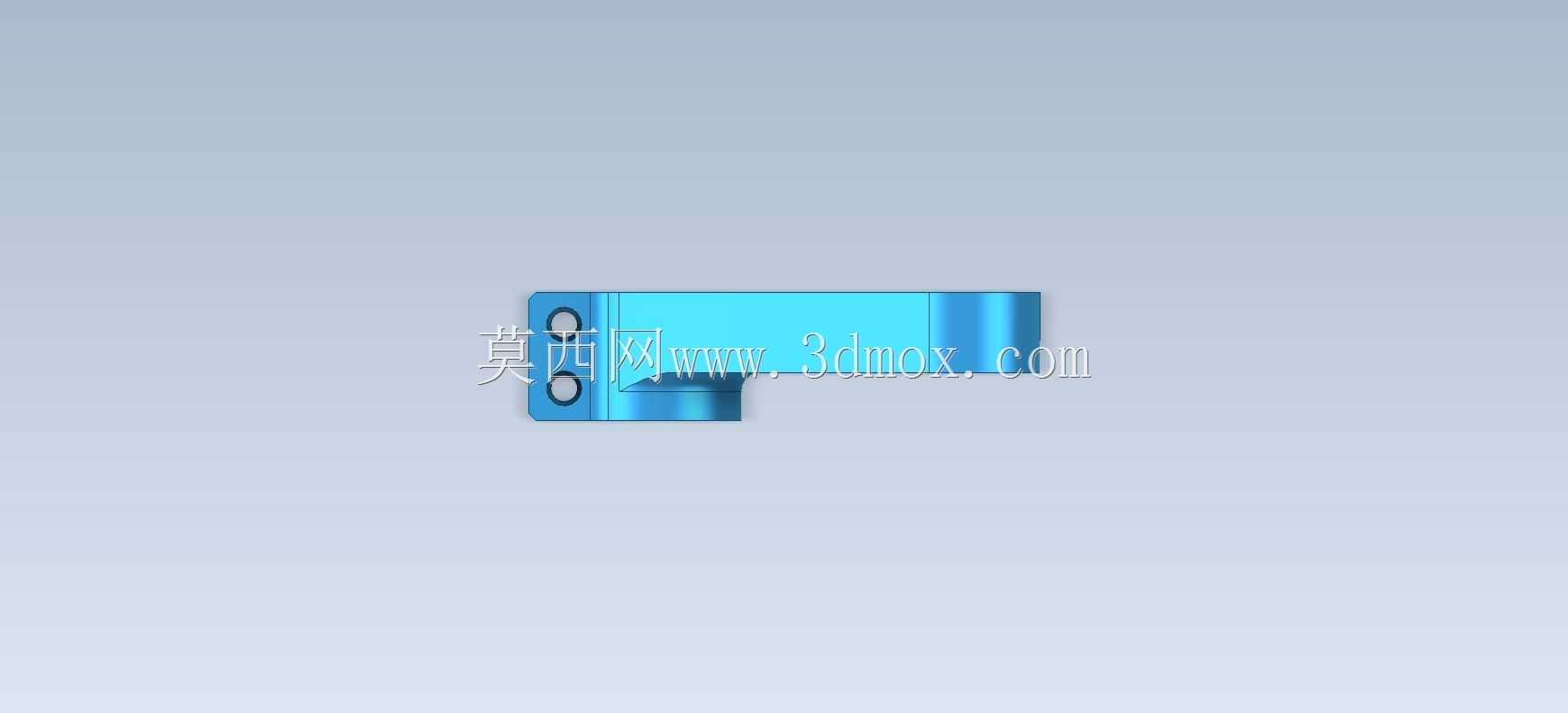

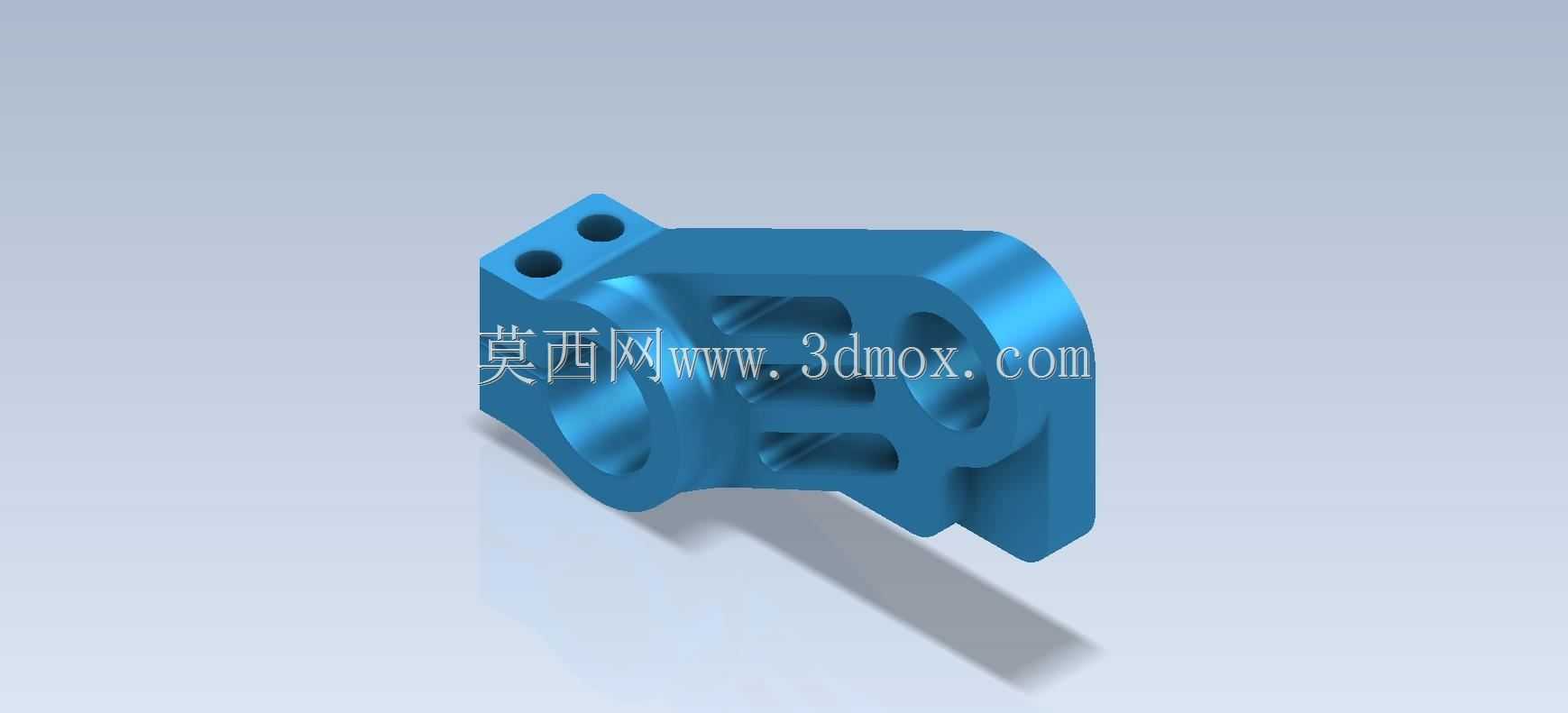

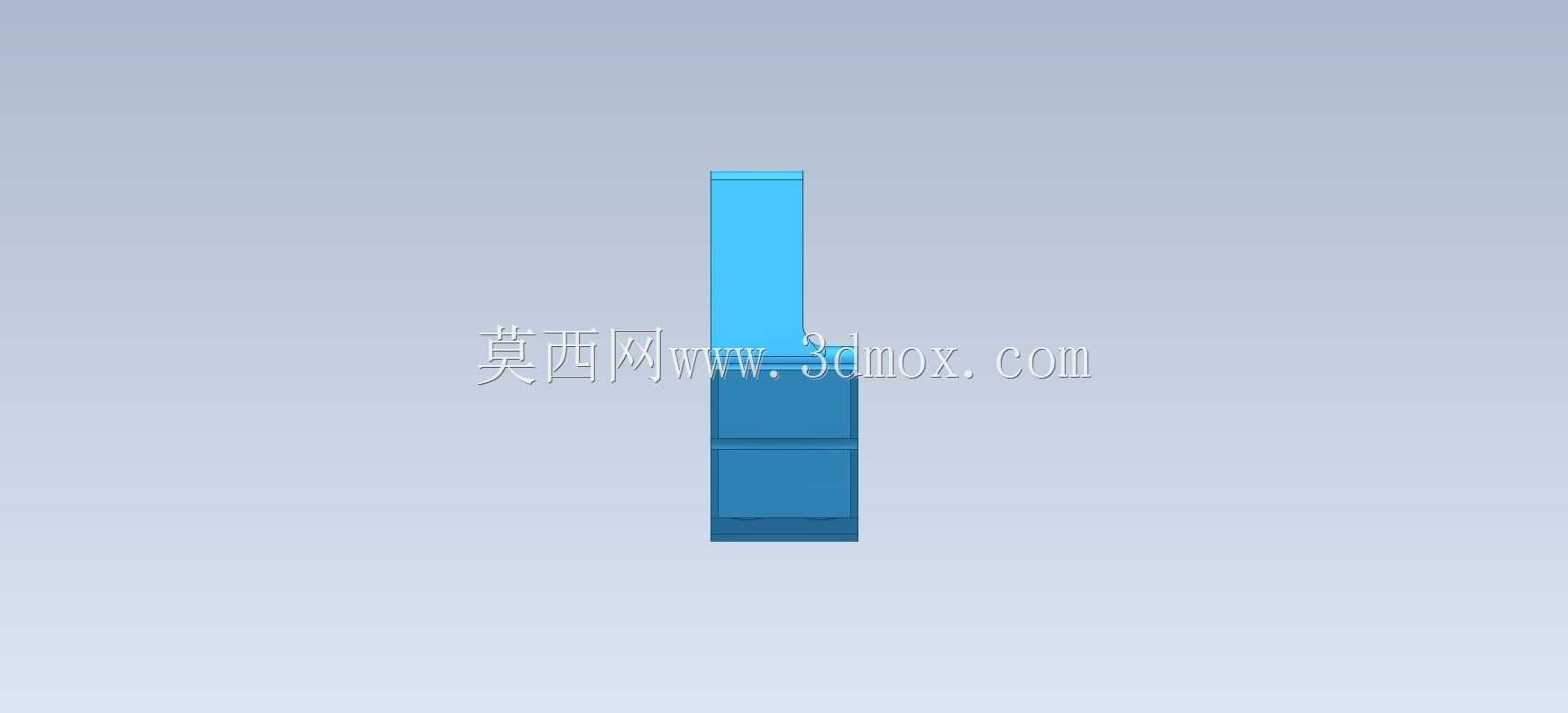

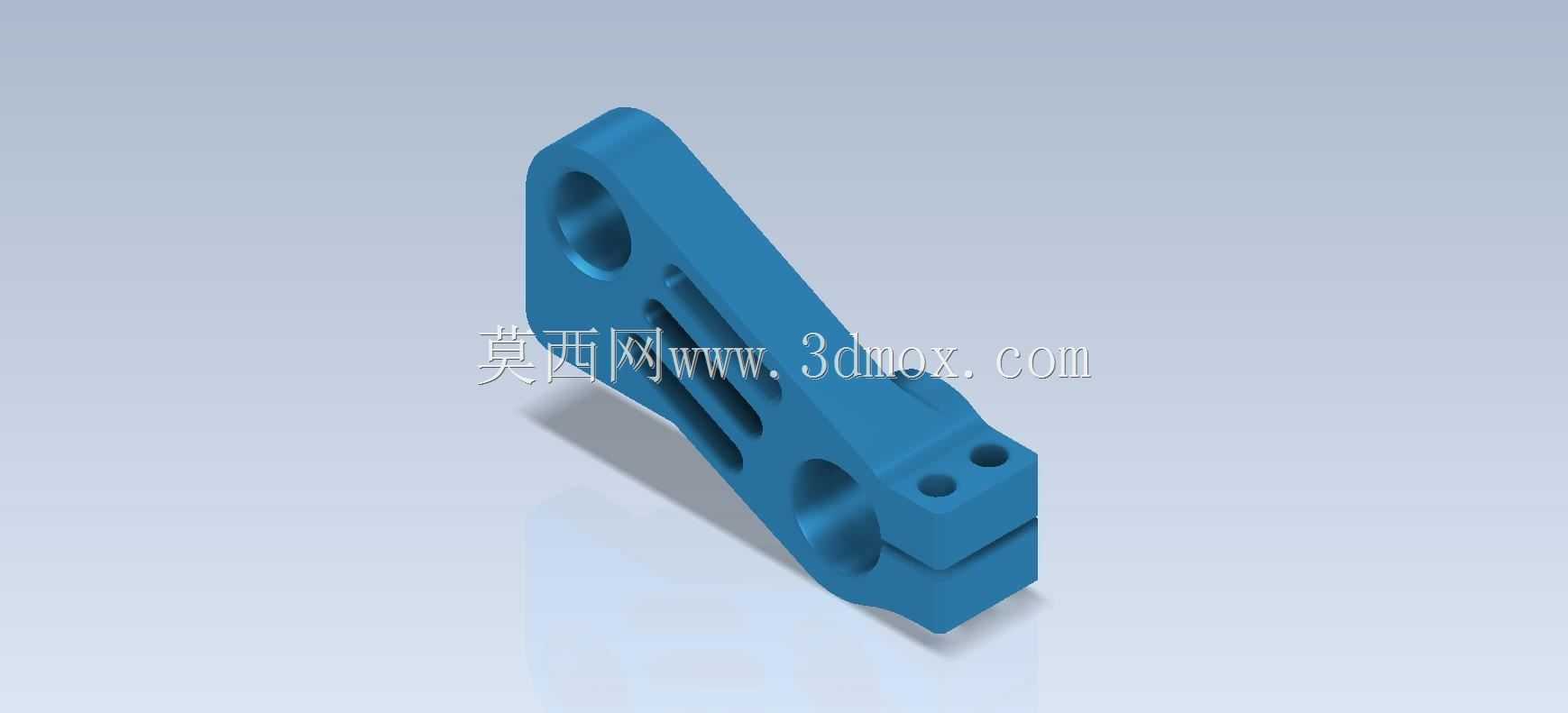

　　这类带侧向安装耳的镂空支座结构，在轻工自动化输送线、小型专用工装的定位模组里应用十分普遍，很多时候它承担的是轴类零件的侧向支撑与姿态固定作用，区别于常规的整体式轴承座，它的结构更紧凑，适配安装空间局促的工位场景。从实际使用场景来看，这类零件常被用在小型凸轮传动机构的末端支撑位，或是气动摆台的附属连接件上，一端的大直径通孔用来穿装支撑轴或者直线导杆，侧面伸出的带孔耳板直接通过螺栓固定在设备的安装立板上，不需要额外加装转接板，能有效减少装配层级带来的累计误差。

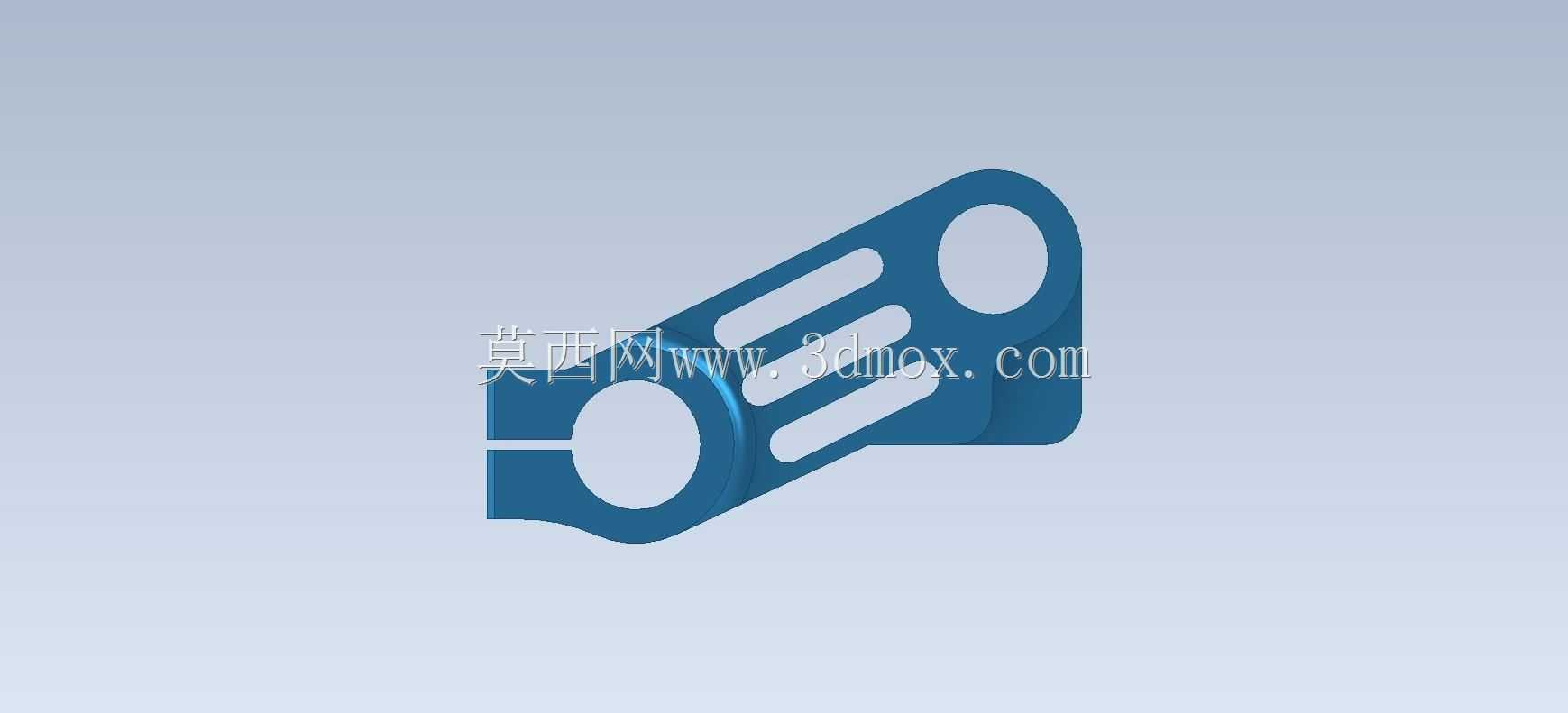

　　从结构设计逻辑上看，主体采用一侧圆弧筒、一侧延伸支撑板的布局，圆弧筒的内孔是核心的配合面，加工时需要保证内孔的圆柱度与表面粗糙度，才能保证穿装的轴件转动或者滑动顺畅，不会出现卡滞、偏磨的问题。耳板上的两个通孔是安装定位基准，设计时两个孔的中心距需要和设备安装板上的预置螺孔严格匹配，同时孔位与主体内孔的位置度公差需要控制在合理范围，不然装配时会出现轴件与其他传动部件不同心的问题，长期运行会加剧轴封、轴承的磨损。主体部分做的多段镂空槽，不是单纯为了减重，更多是考虑到零件在注塑或者铸造成型时的壁厚均匀性，避免厚壁位置出现缩孔、内应力集中的问题，同时镂空结构也能给装配时的扳手、紧固件留出操作空间，不需要额外在零件周围预留太大的操作裕度，能进一步压缩整个机构的占用空间。

　　从安装边界来看，零件的整体外轮廓没有尖锐的外伸凸缘，所有转角位置都做了圆角过渡，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中，在设备运行产生振动的工况下，不会因为尖角位置的应力集中出现开裂问题。圆弧筒外侧的弧形过渡面，是和相邻零件的避让面，设计时已经预留了0.5mm以上的安全间隙，不会和周边的传动连杆、气动管路产生运动干涉。耳板的厚度是根据实际受力核算的，两个安装孔的沉头深度刚好适配常用的内六角圆柱头螺栓，螺栓锁紧后头部不会高出耳板表面，不会和周边运动部件产生刮擦。

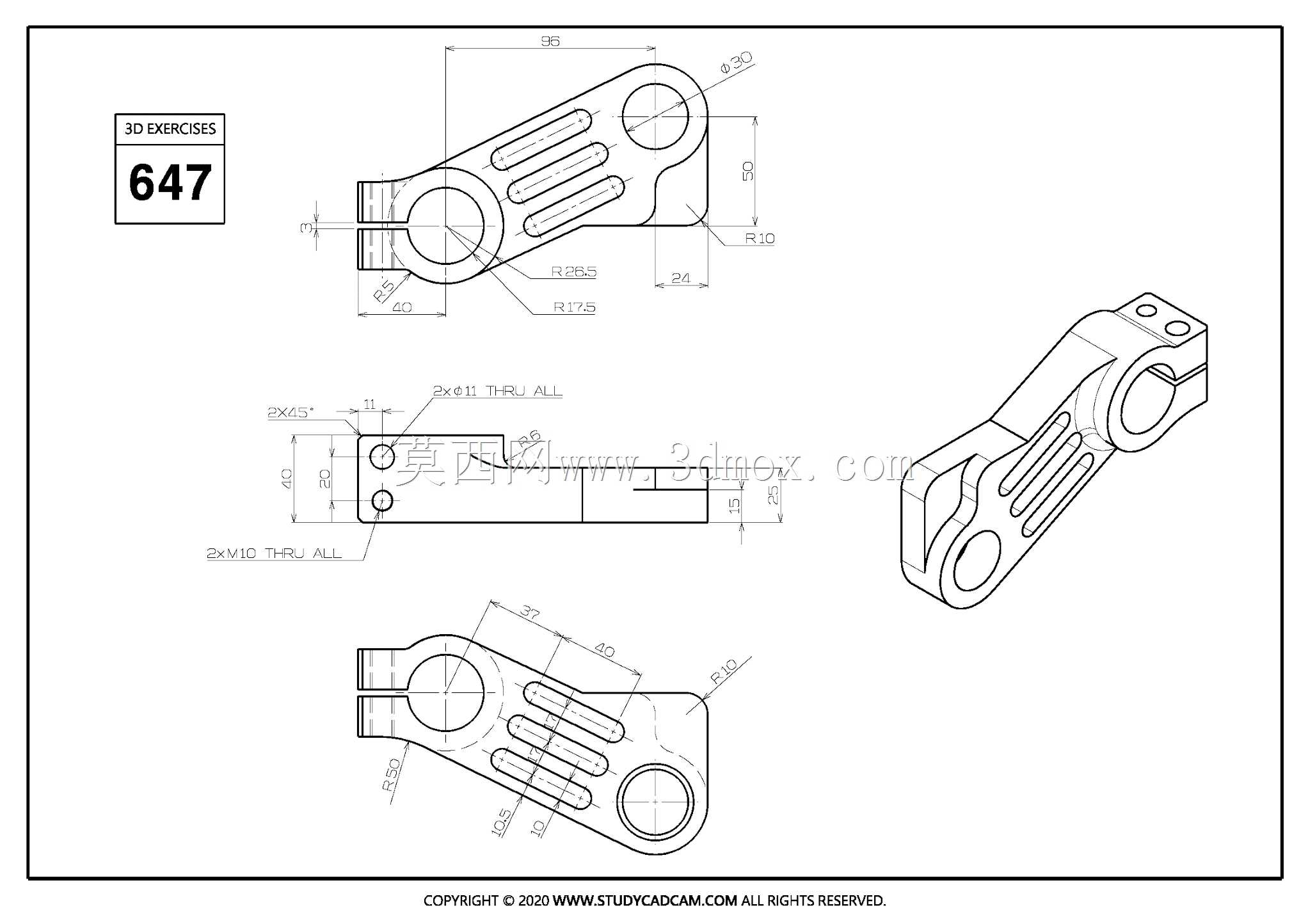

　　在建模练习过程中，这类结构能很好地锻炼草图绘制、拉伸切除、圆角过渡、特征阵列的基础操作，尤其是镂空槽的位置绘制，需要先确定主体的受力筋分布，再做切除特征，不能为了做镂空而破坏零件的整体刚性。实际生产中这类零件如果采用铝合金加工，镂空结构还能减少切削余量，缩短加工工时，如果采用工程塑料注塑成型，均匀的壁厚也能缩短冷却周期，减少成型后的翘曲变形量。从功能特性上看，这种一体化的支座结构，把轴支撑、安装固定两个功能整合在单个零件上，相比分体式的支座加转接板的结构，装配时的调整工作量更小，整体刚性也更好，在小负载的传动工位上完全能满足使用需求，不需要额外做加强结构。需要注意的是，主体内孔的端面需要和安装耳板的基准面保持垂直，不然轴件装上去之后会出现倾斜，运行时会产生额外的径向力，加速零件磨损。另外耳板上的安装孔在设计时已经考虑了装配公差，采用了略大于螺栓直径的通孔设计，装配时能有微小的调整余量，方便轴件和其他传动部件的对中校准。
