三角带孔异形机械连接结构练习件

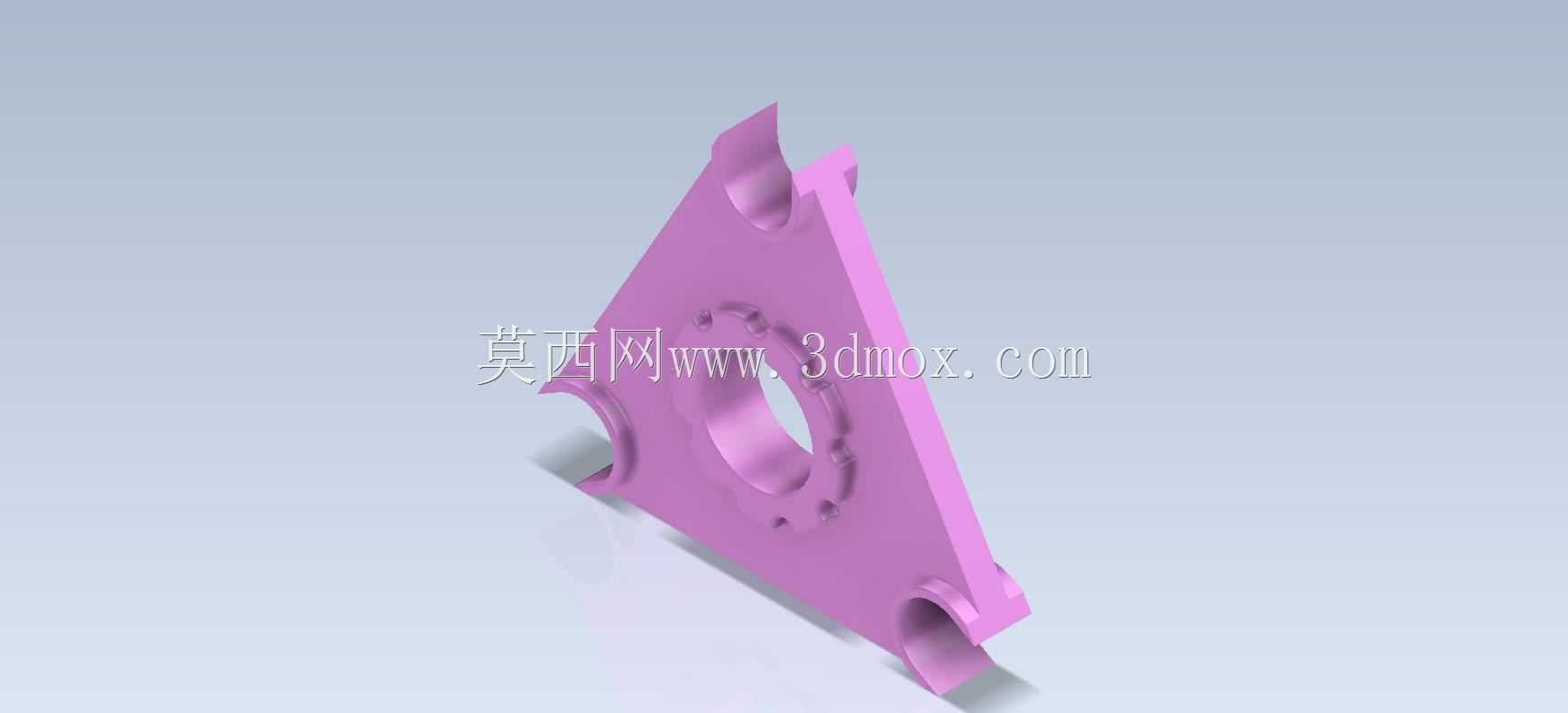

　　本次呈现的三角异形带孔构件，是面向机械结构装配场景设计的典型连接类练习构件，在轻工自动化输送线、小型工装夹具定位模组、桌面级非标设备的工位衔接部位，这类三角构型的连接片有着非常广泛的适配空间。不同于常规圆形、方形的标准连接法兰，该构件采用等边三角式的外轮廓布局，三个角端分别设计了带圆弧过渡的半开放卡槽结构，这种结构的核心优势在于，装配时不需要完全穿入螺栓杆从头锁紧，只需要将卡槽对准已预紧在安装基面上的螺栓柱滑入，再锁紧螺母即可完成固定，在设备后期维护、模组快拆更换的场景下，能减少至少六成的紧固件拆装工作量，尤其适合需要频繁调整工位位置的小型装配工位使用。

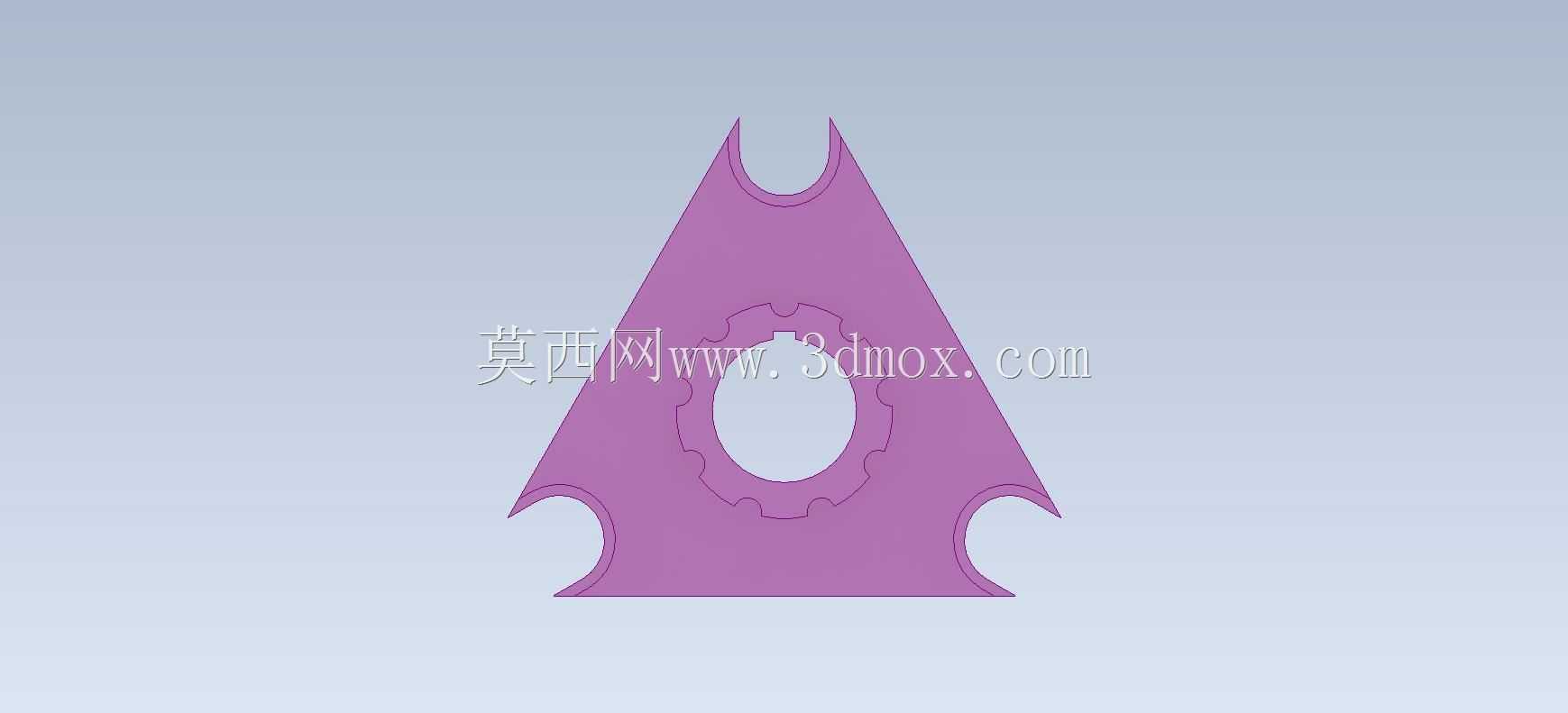

　　从结构功能设计逻辑来看，构件中心位置的大直径带沉台通孔，是核心的功能装配位，沉台的深度经过精准测算，刚好可以容纳标准规格的深沟球轴承外圈嵌入，嵌入后轴承端面与构件表面齐平，不会出现突出干涉相邻装配部件的问题，通孔的内径公差按照基孔制间隙配合设计，既能保证轴承外圈顺利压装，又能避免配合过松导致轴承跑圈的问题。围绕中心孔的环形区域，均匀分布了多个小尺寸的半圆凹坑，这些凹坑并非装饰结构，而是用于装配时的周向定位——当该构件作为传动转接片使用时，凹坑可以与配套端盖上的弹性柱销啮合，传递小扭矩的旋转动力，避免构件与转轴之间出现相对打滑，同时这种分散式的柱销啮合结构，相比单键连接能承受更均匀的周向载荷，不会出现单键槽应力集中导致的构件开裂问题。

　　在安装边界的尺寸控制上，该构件的三个角端卡槽的中心距，完全适配常用的30系列铝型材的安装孔间距，也就是说不需要额外加工转接板，就可以直接将该构件固定在标准工业铝型材搭建的设备机架上，卡槽的开口宽度匹配M6规格的螺栓杆径，圆弧卡槽的圆心与构件中心的连线，刚好与三角轮廓的角平分线重合，保证三个安装点的受力均匀分布，不会出现单侧受力过大导致构件变形的问题。构件的整体厚度控制在8mm，采用6061铝合金加工时，整体重量不到120g，既可以满足静态连接的结构强度要求，又不会给运动模组带来额外的负载负担，如果用于有更高强度要求的冲压工装定位场景，只需要将材质更换为45号钢并做表面发黑处理，就可以承受1500N的径向锁紧力而不发生塑性变形。

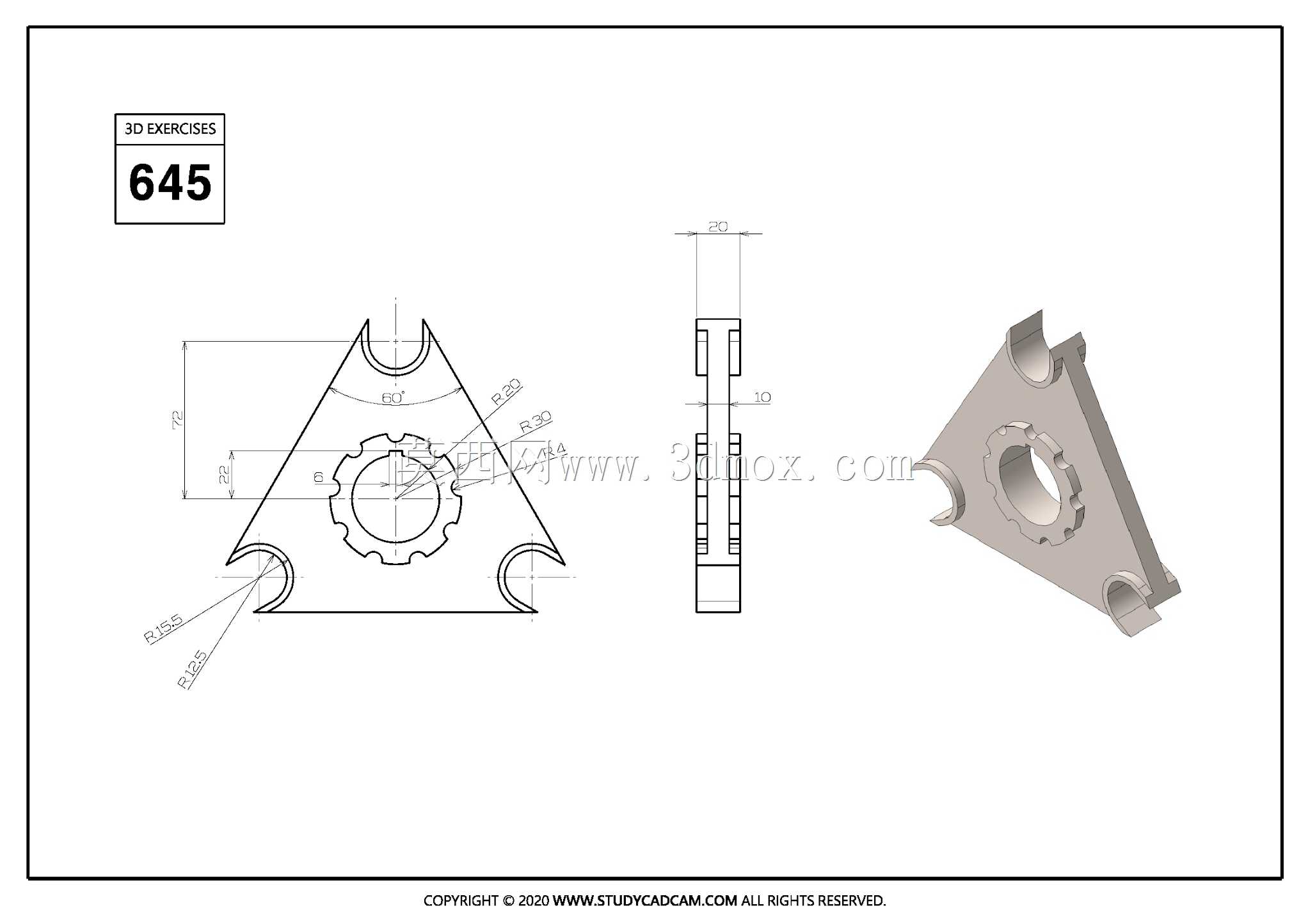

　　从建模练习的角度来看，这个构件的建模过程覆盖了机械零件建模的多个核心技能点：三角轮廓的草图约束需要注意三个卡槽的对称度约束，避免出现建模后三个安装点中心距不一致的问题；中心沉台孔的拔模角度需要控制在1度以内，既方便压装轴承，又不会出现轴承装入后松脱的问题；环形区域的定位凹坑需要采用圆周阵列命令完成，阵列时要注意凹坑的深度方向与构件表面垂直，避免出现阵列后凹坑偏斜的问题；所有的棱边都做了R0.5的圆角过渡，这不仅是为了去除加工后的锐边毛刺，更重要的是可以消除热处理和受力时的应力集中点，提升构件的疲劳寿命。在实际工程应用中，这类异形连接构件往往不会出现在标准件手册里，需要结构工程师根据具体的安装空间、载荷要求、装配流程做定制化设计，通过这类练习可以快速掌握非标连接构件的设计逻辑，避免设计出只能看不能实际装配加工的图纸。

　　在实际装配验证环节，该构件的三个角端卡槽的开口方向做了微小的斜度处理，开口处的宽度比卡槽内部圆弧直径小0.2mm，这种设计可以在螺栓锁紧后形成一定的卡紧力，即使设备运行过程中出现轻微的振动，螺母也不会出现松动移位的问题，不需要额外加装防松垫圈就可以满足一般工况下的防松要求。中心轴承位的下端面设计了0.2mm高的定位凸台，当轴承压装到位后，凸台可以顶住轴承的外圈端面，限制轴承的轴向窜动，不需要额外设计轴承端盖就可以实现轴承的轴向定位，进一步减少了装配所需的零件数量，降低整个模组的装配复杂度和采购成本。
