立式带喇叭口支撑结构三维CAD练习构件

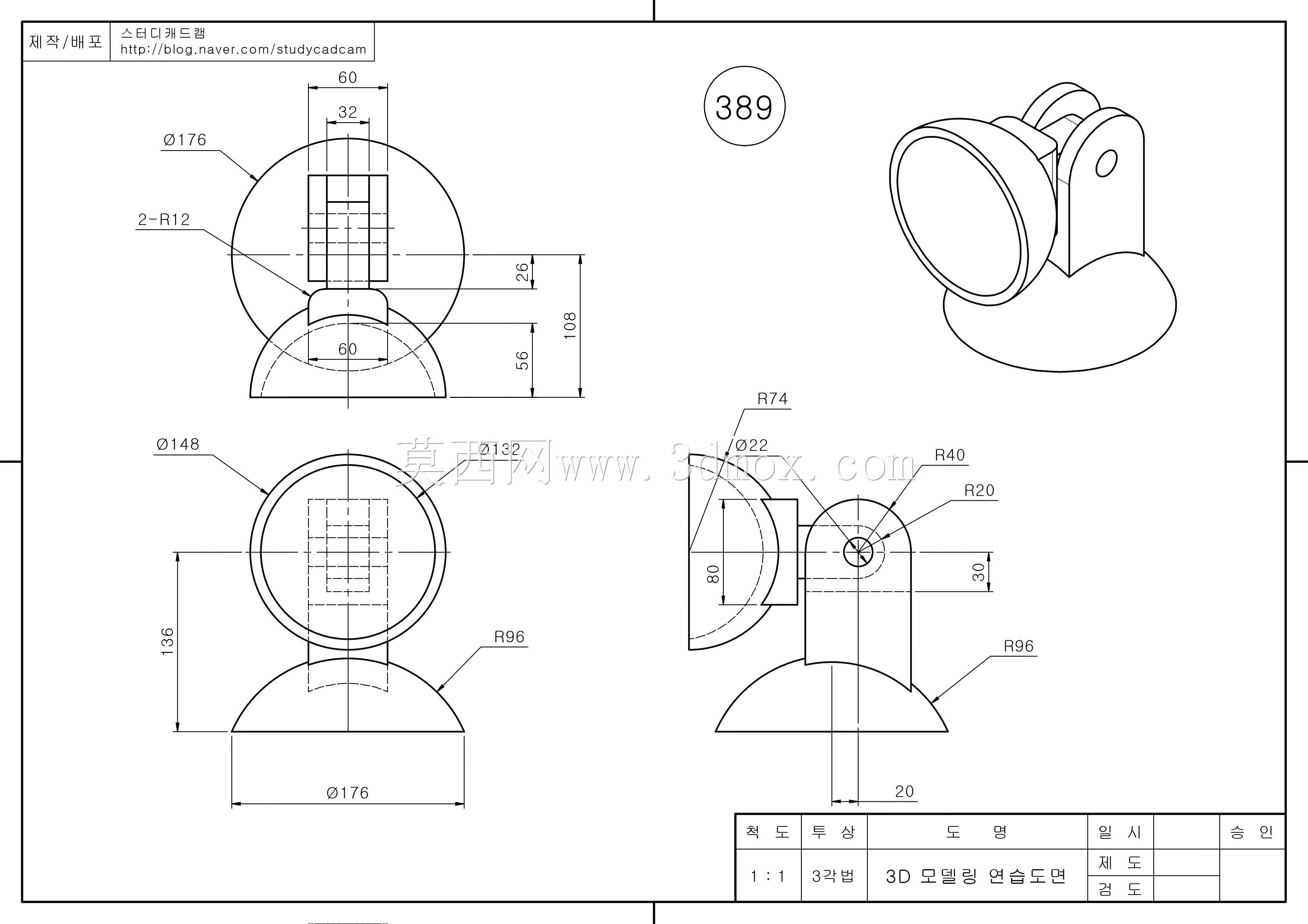

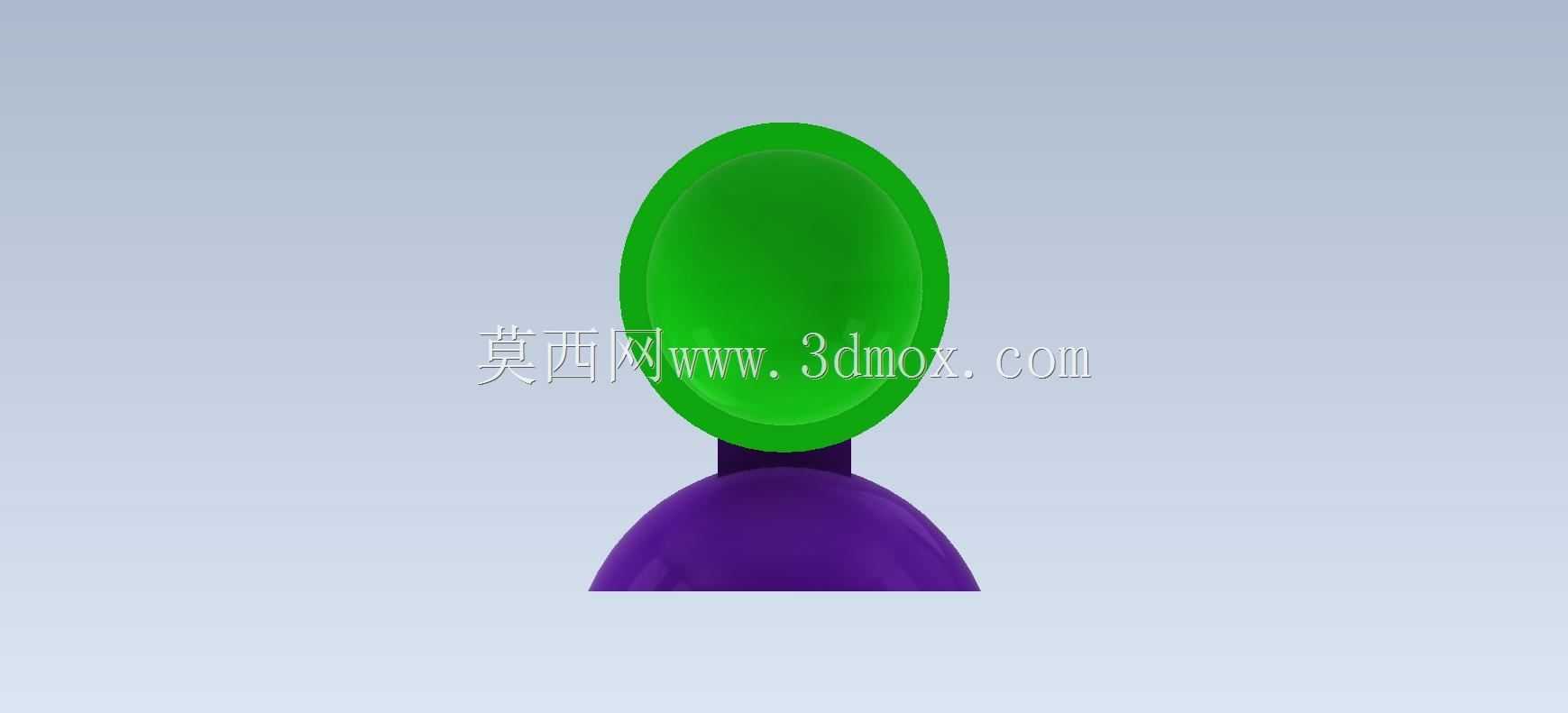

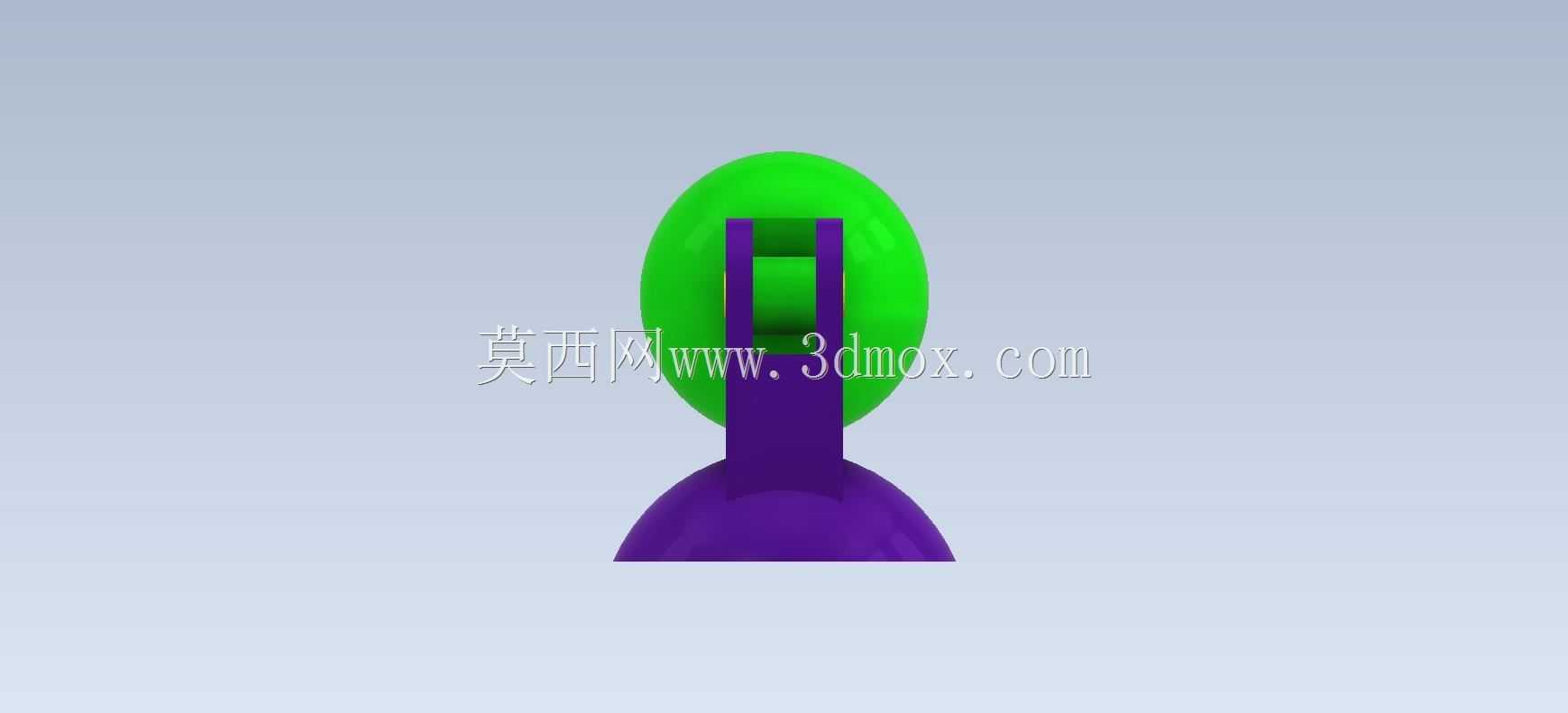

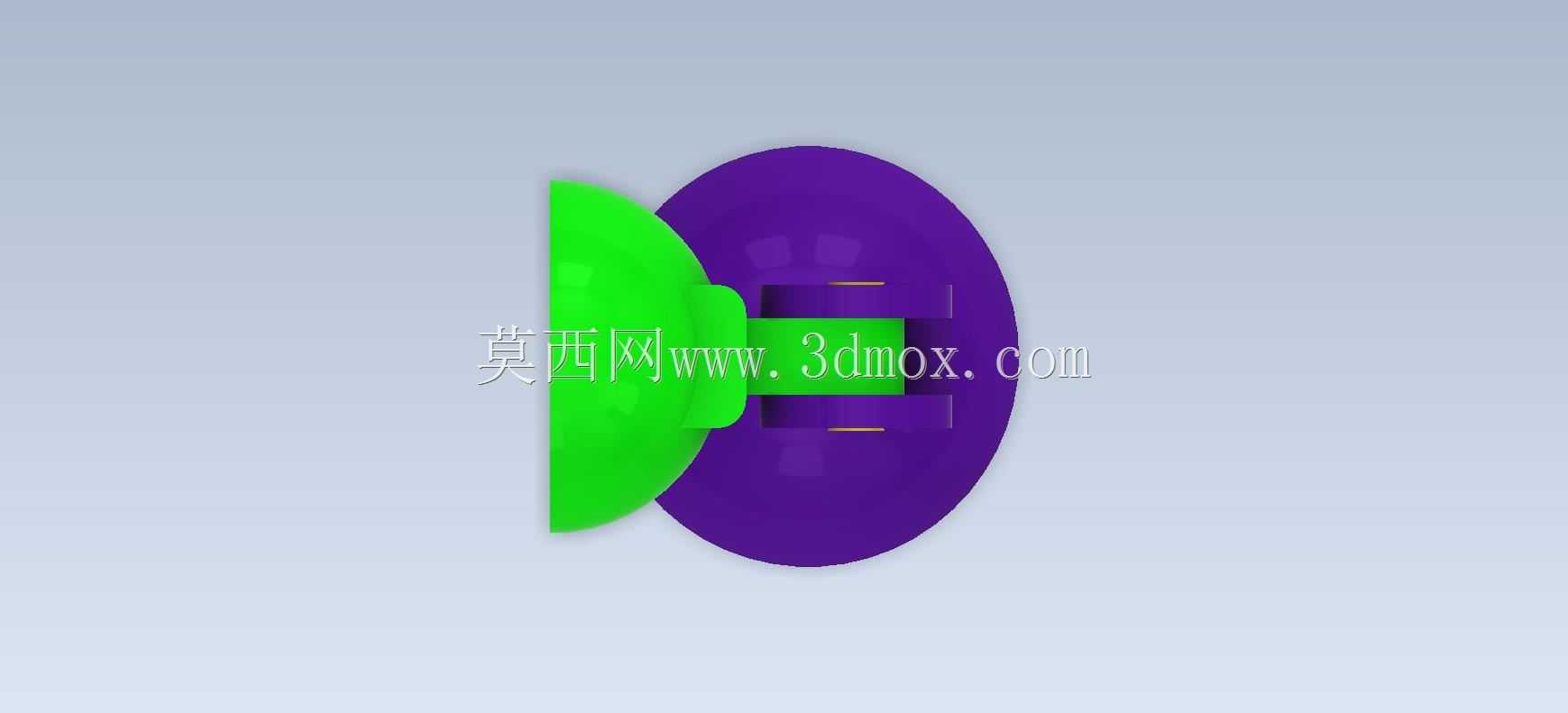

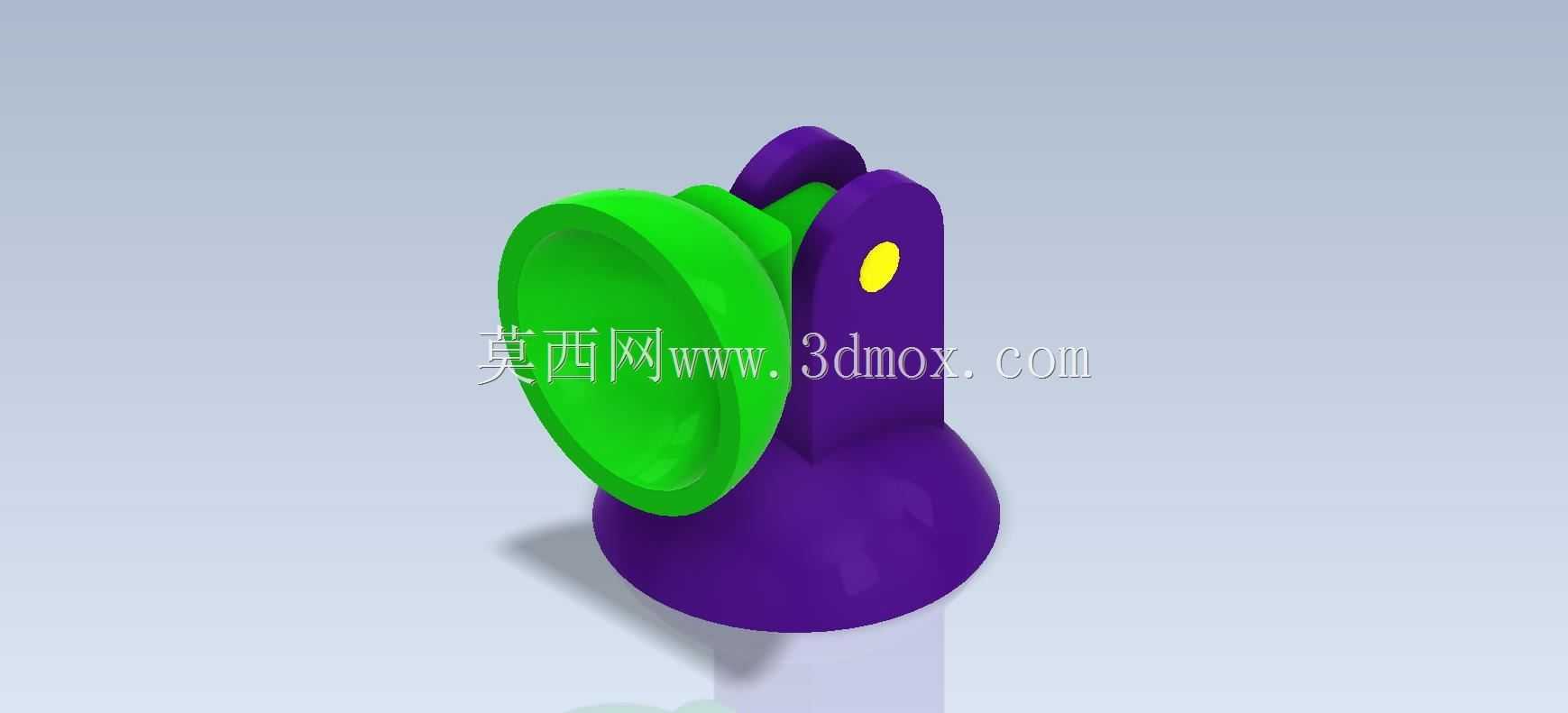

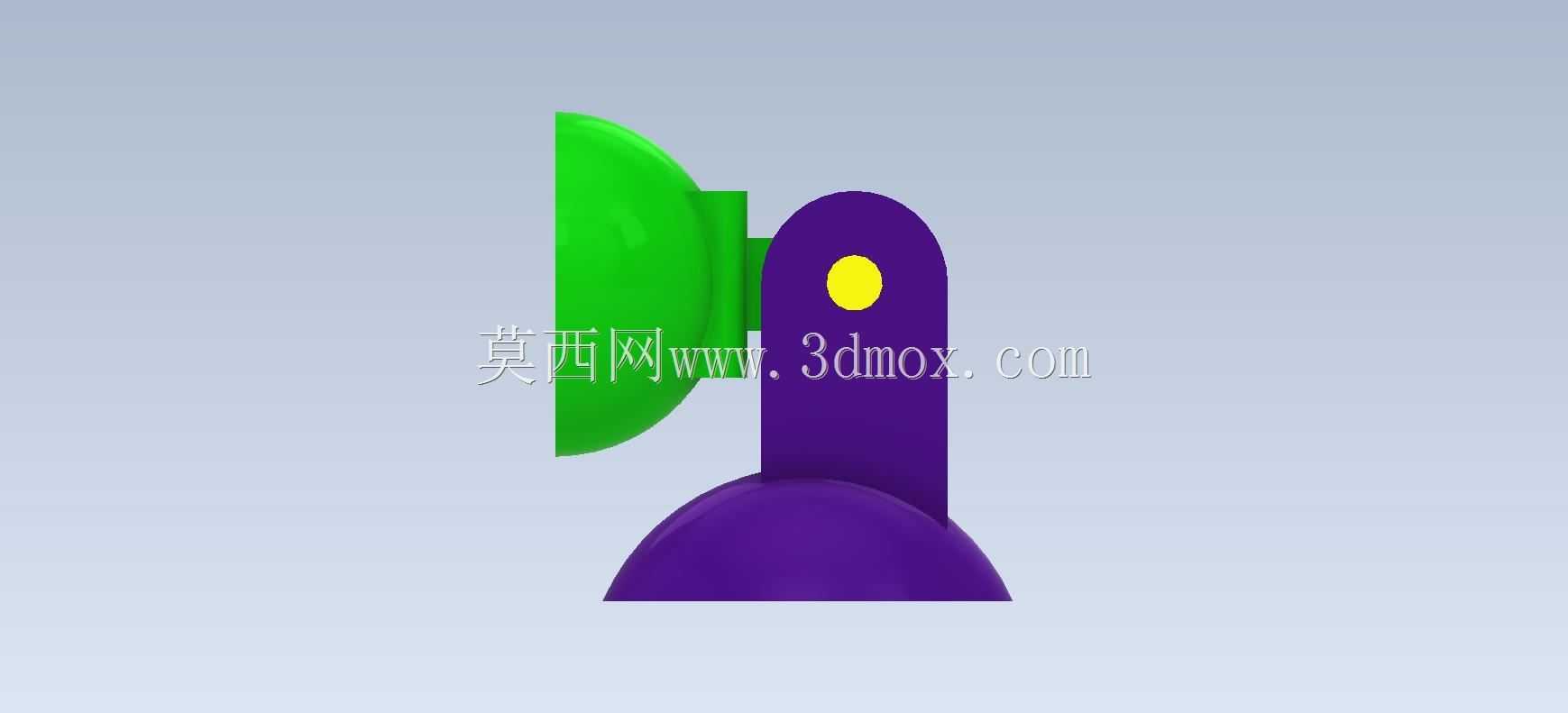

　　本次建模的构件属于机械基础练习类的典型组合结构，整体采用立式布局，底部为圆弧过渡的配重式基座，这类基座设计在小型桌面工装、简易定位支撑部件中十分常见，圆弧收边的结构既可以避免锐边带来的操作安全隐患，也能在注塑或3D打印成型时减少应力集中，降低成型过程中翘曲变形的概率。基座向上延伸出立式支撑板，板身做了厚度均匀化处理，在支撑板上部开设了圆形安装孔位，孔位边缘做了倒角过渡，方便后续轴类零件的穿入装配，支撑板侧面的圆形凸点属于定位标识结构，在实际生产中可作为装配对位的参考标记，也可预留为传感器安装的点位。支撑板前端连接的大直径喇叭口结构是该构件的核心功能段，喇叭口采用等壁厚设计，内壁做了顺滑的锥面过渡，这类结构常应用在小型物料导流、

　　工件导向导入的场景中，比如小型零件上料机构的导料口、手持式吸尘设备的进风端、或者小型声光装置的号筒扩声结构，锥面的倾斜角度经过合理设定，既可以保证物料或气流的顺畅通过，也能控制整体结构的占用空间。构件顶部的弧形提手结构与立式支撑板一体成型，提手的内圈做了贴合手指弧度的圆角处理，在实际应用中方便操作人员对构件进行移位、拆装操作，提手与支撑板的连接位置做了加厚过渡，避免频繁提拉过程中连接位置出现断裂失效。从安装边界来看，该构件底部基座的平面度可控制在0.1mm以内，可直接通过基座底面的预留孔位（练习模型中可后续补充）安装在工作台面或者设备支架上，整体的重心落在基座中心范围内，无偏载倾覆风险，立式支撑板与喇叭口的同轴度公差可设定为0.

　　05mm，保证后续装配的轴类零件与喇叭口的对中精度。设计过程中采用了自底向上的建模思路，先绘制底部基座的草绘轮廓，通过旋转特征生成基座主体，再拉伸生成立式支撑板，对两个特征的相交位置做倒圆角处理消除应力集中，之后绘制喇叭口的旋转截面，通过旋转凸台生成喇叭口结构，与支撑板做布尔合并，最后通过扫描特征生成顶部的弧形提手，对所有锐边做统一的圆角处理，既符合工程实际的工艺要求，也能让模型的渲染效果更贴近真实零件的质感。这类练习构件涵盖了旋转、拉伸、扫描、倒圆角、布尔运算等基础建模命令，同时涉及到壁厚控制、重心校核、装配公差预留等实际工程设计的考量点，对于初学者掌握三维建模的基础逻辑、理解机械零件的结构设计合理性有很强的训练价值，

　　建模过程中需要注意各特征之间的父子关系梳理，避免后续修改参数时出现特征报错，同时要关注不同壁厚位置的过渡处理，避免出现壁厚突变导致的成型缺陷，在实际的教学场景中，这类构件也常作为装配练习的基础件，可搭配对应的轴类、端盖类零件组成完整的小型功能组件，帮助学习者理解装配约束的添加逻辑、干涉检查的基本方法。
