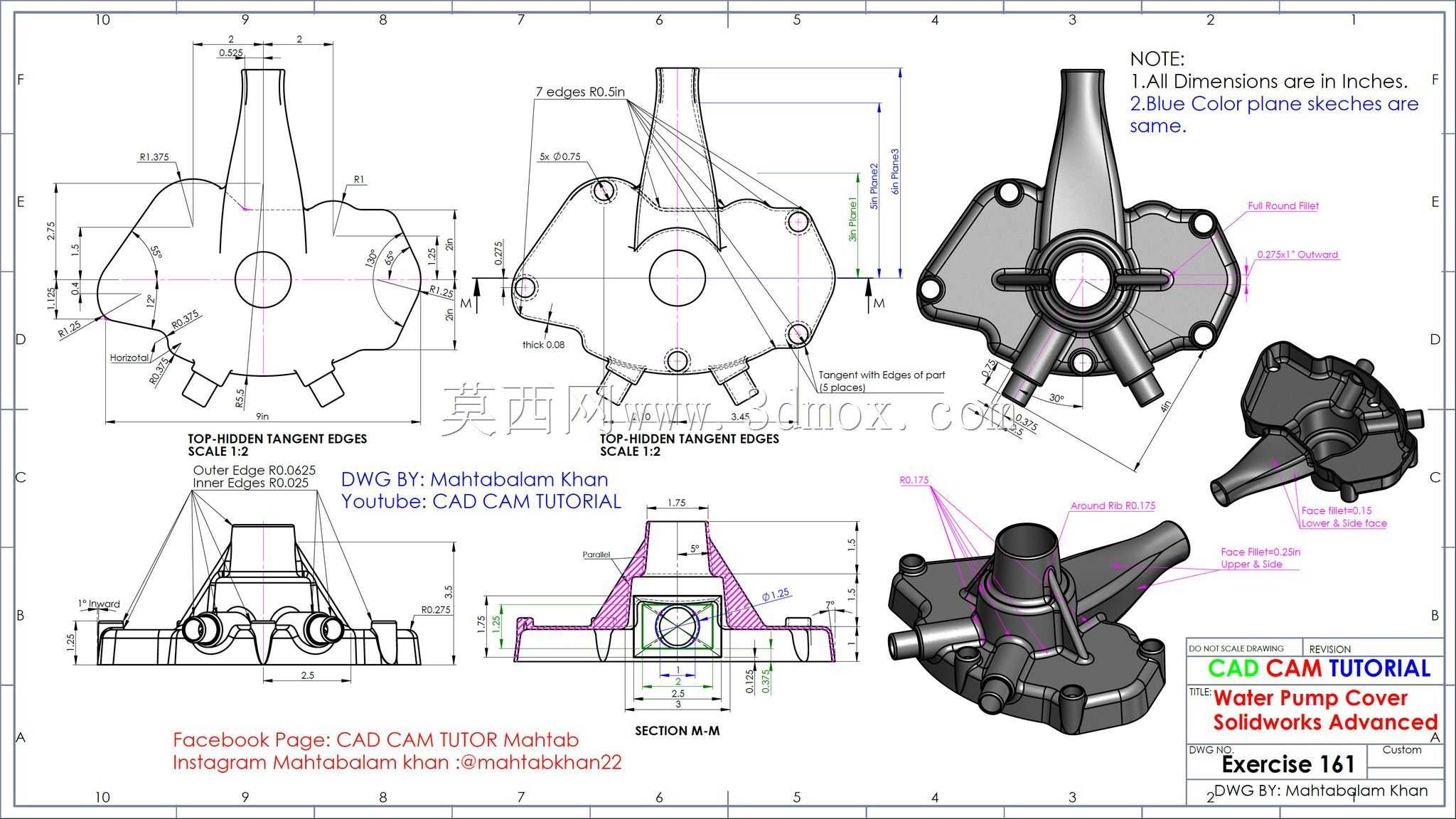

水泵外壳结构设计三维练习模型

　　这款水泵外壳是民用小型输水、家用增压、小型循环供水系统中的核心承压壳体零件，日常在家庭自来水增压、小型水族循环、小型设备冷却供水、庭院灌溉取水这类场景里，外壳承担着容纳叶轮腔、密封流体通路、对接进出水管路、固定整机安装位的核心作用，所有流体的导入、加压、导出通路都集成在这个壳体的结构里，一旦壳体结构设计出现壁厚不均、接口错位、安装位偏差，会直接导致整机漏水、压力不足、运行振动超标甚至壳体承压开裂的问题。

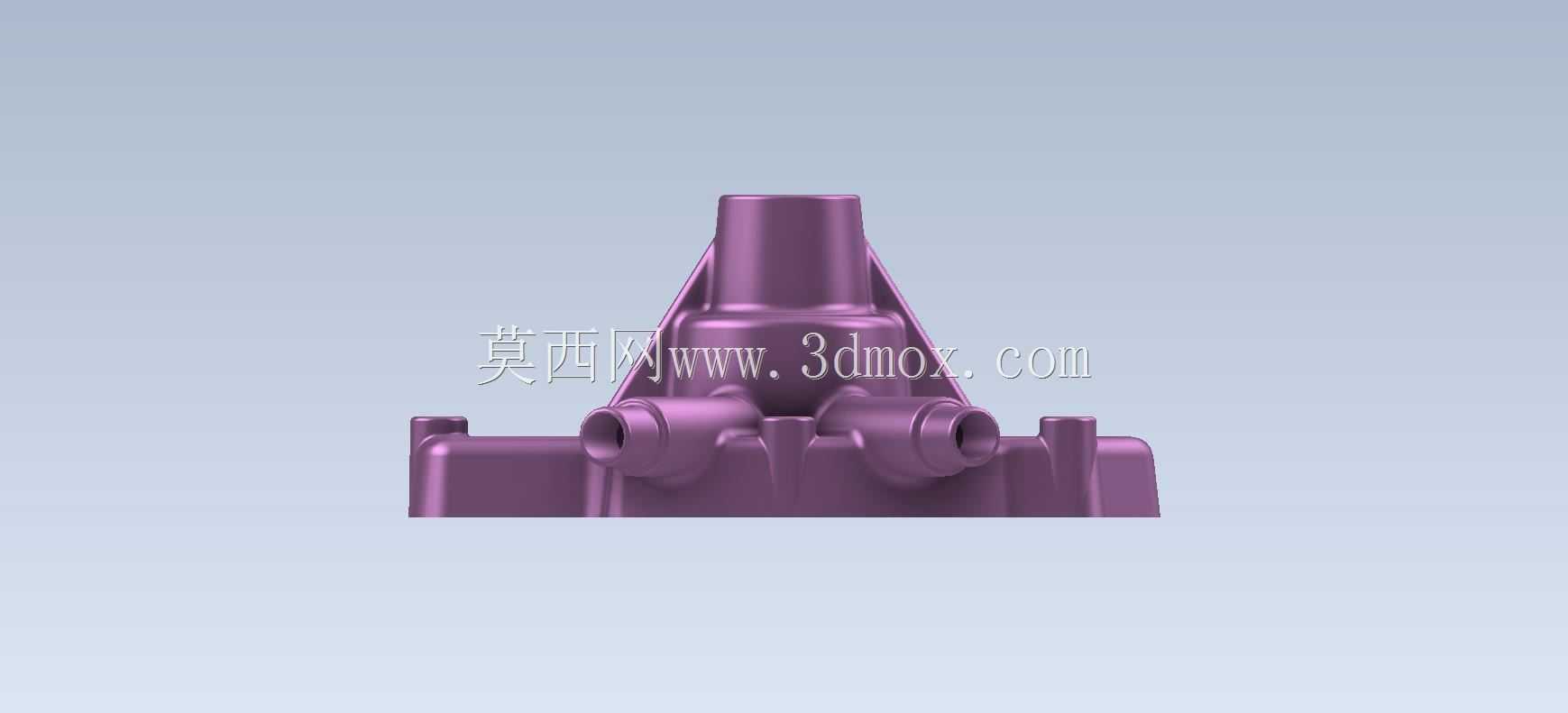

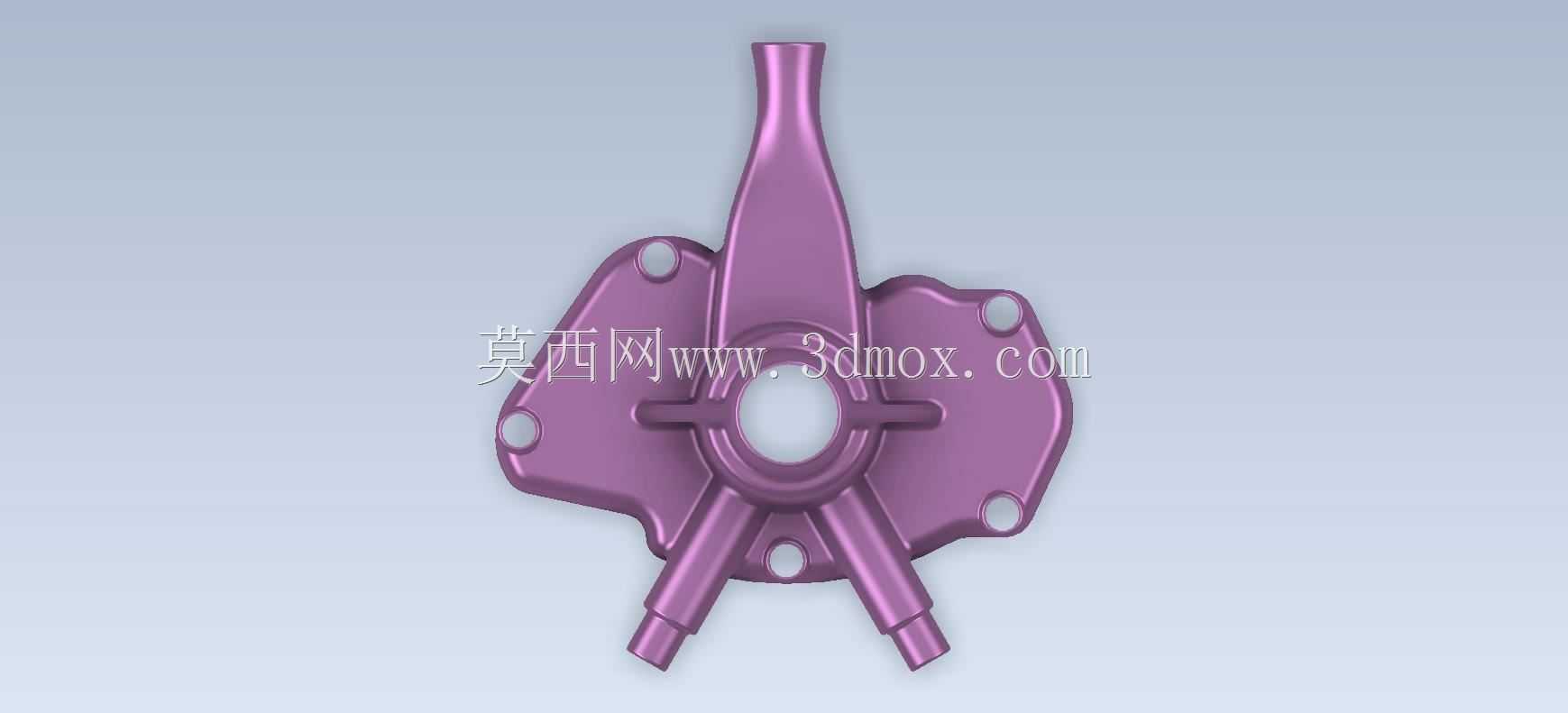

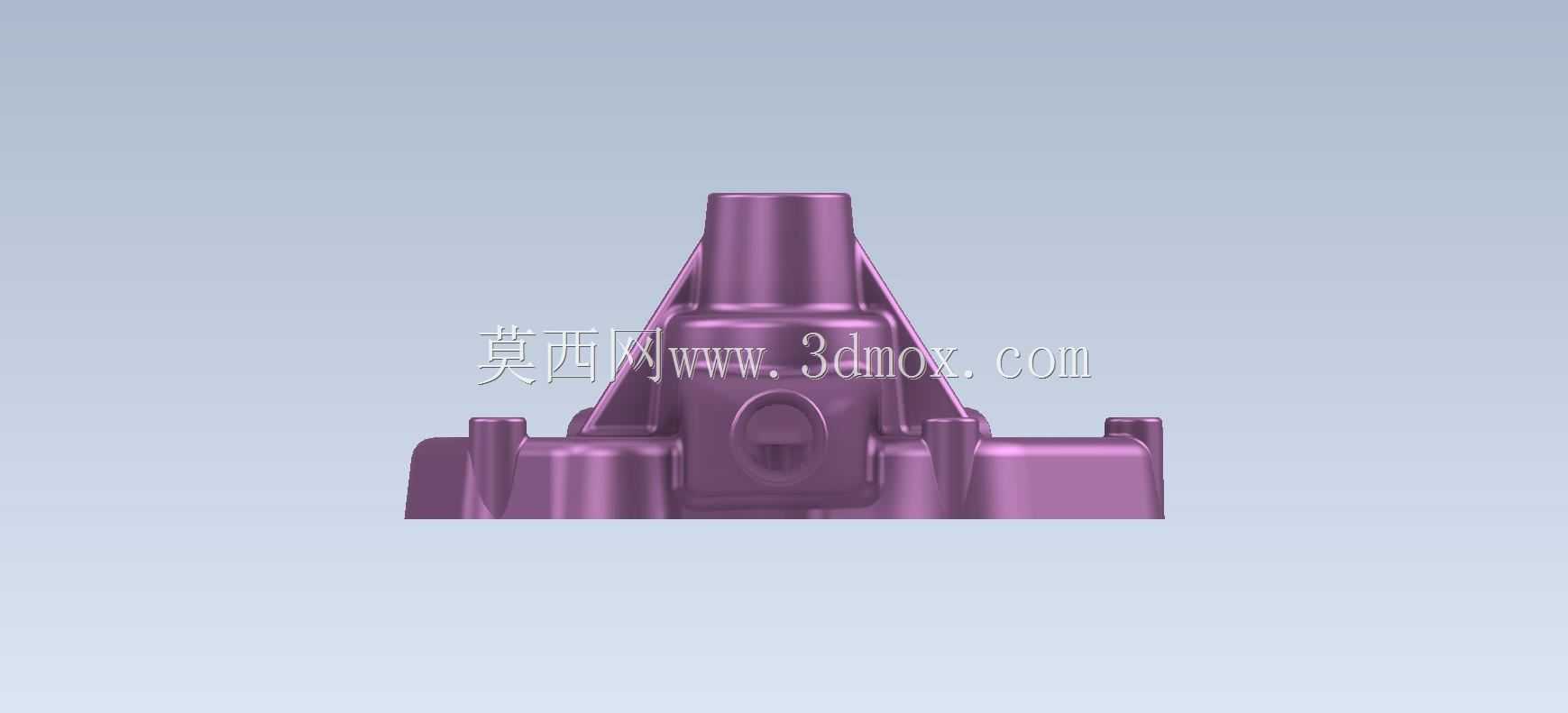

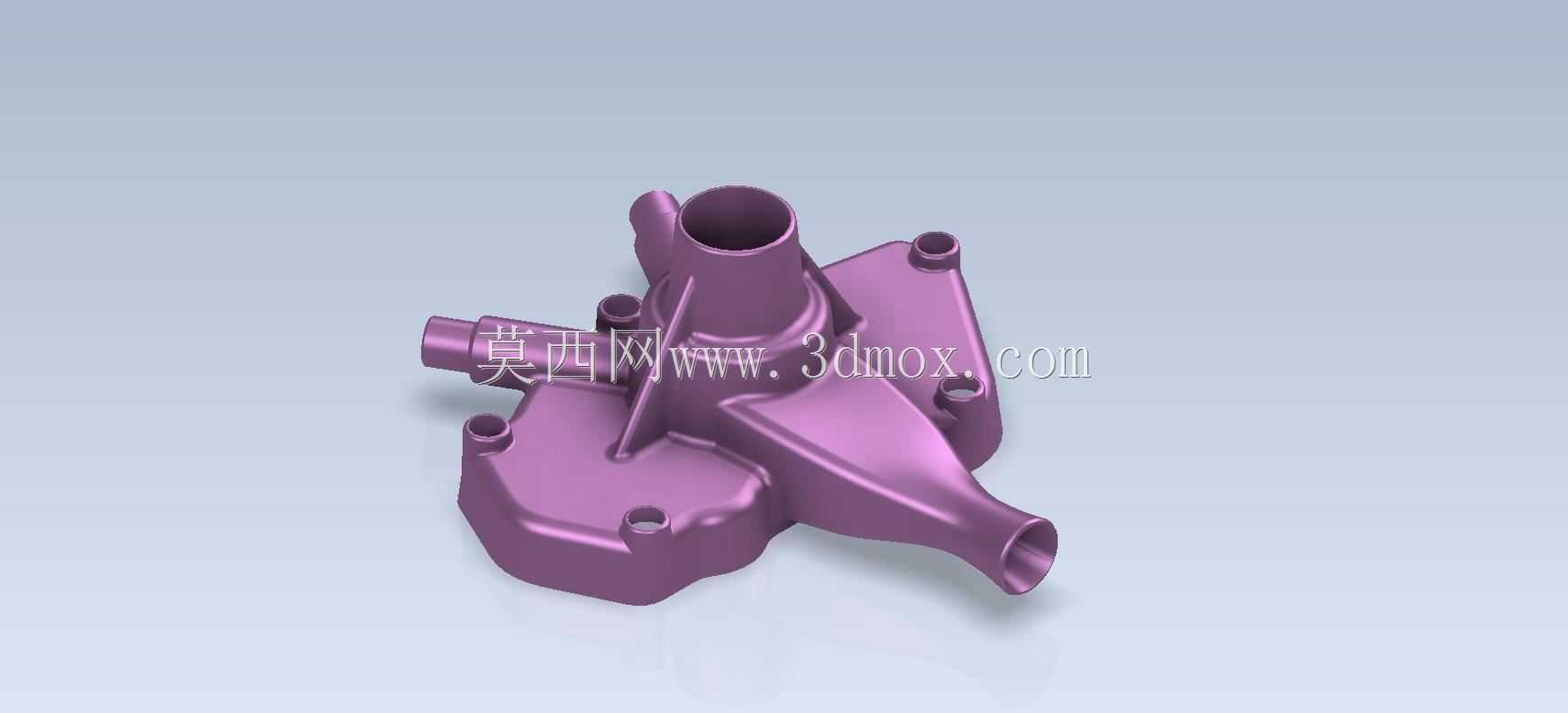

　　从结构设计的思路来看，这款壳体采用一体化压铸成型的结构逻辑，主体基座为近似三角形的安装法兰面，法兰面上预留了四个均匀分布的安装沉孔，沉孔的深度刚好覆盖标准紧固件的头部高度，安装后螺栓头部不会突出法兰平面，能保证壳体和驱动端的密封面完全贴合，不会出现局部间隙导致的密封失效。主体向上延伸的主筒腔是叶轮的容纳腔，筒腔的内径尺寸和叶轮外径保留0.8-1.2mm的运转间隙，既不会因为间隙过大导致水压回流损失，也不会因为间隙过小出现叶轮运转擦碰壳体内壁的问题；筒腔顶部的开口是进水接口，接口内径匹配常规家用输水的通径要求，接口外壁做了加厚处理，用来应对管路连接时的拧紧力矩，避免接口处受力开裂。

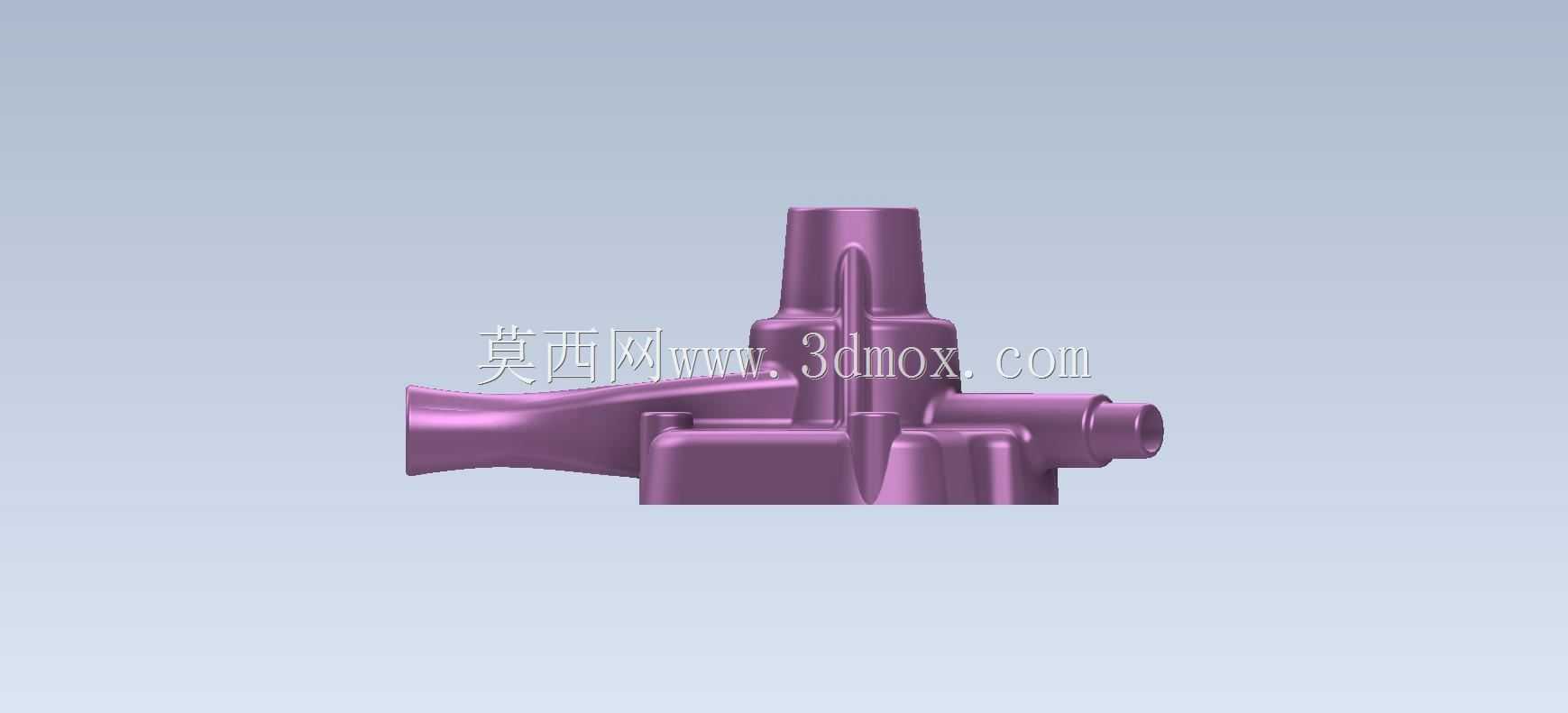

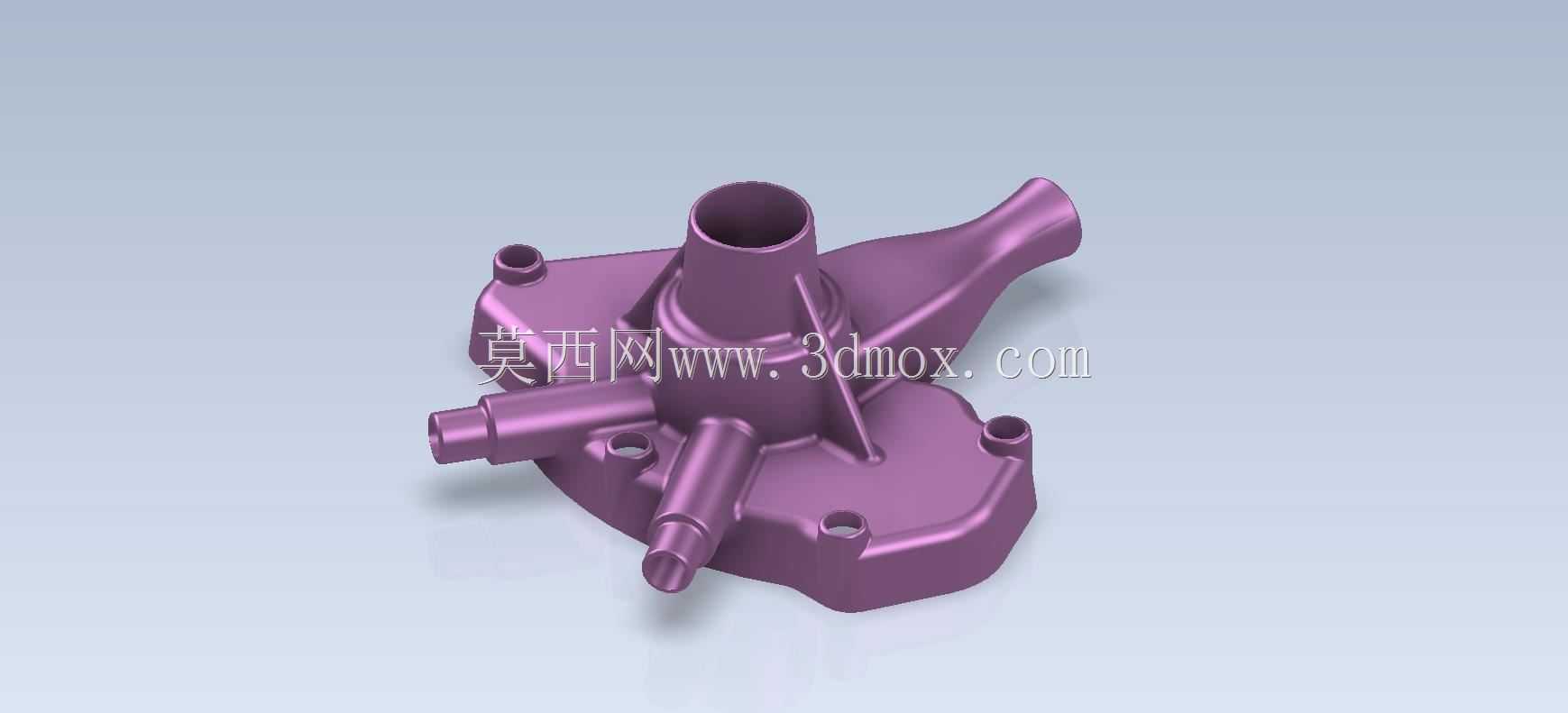

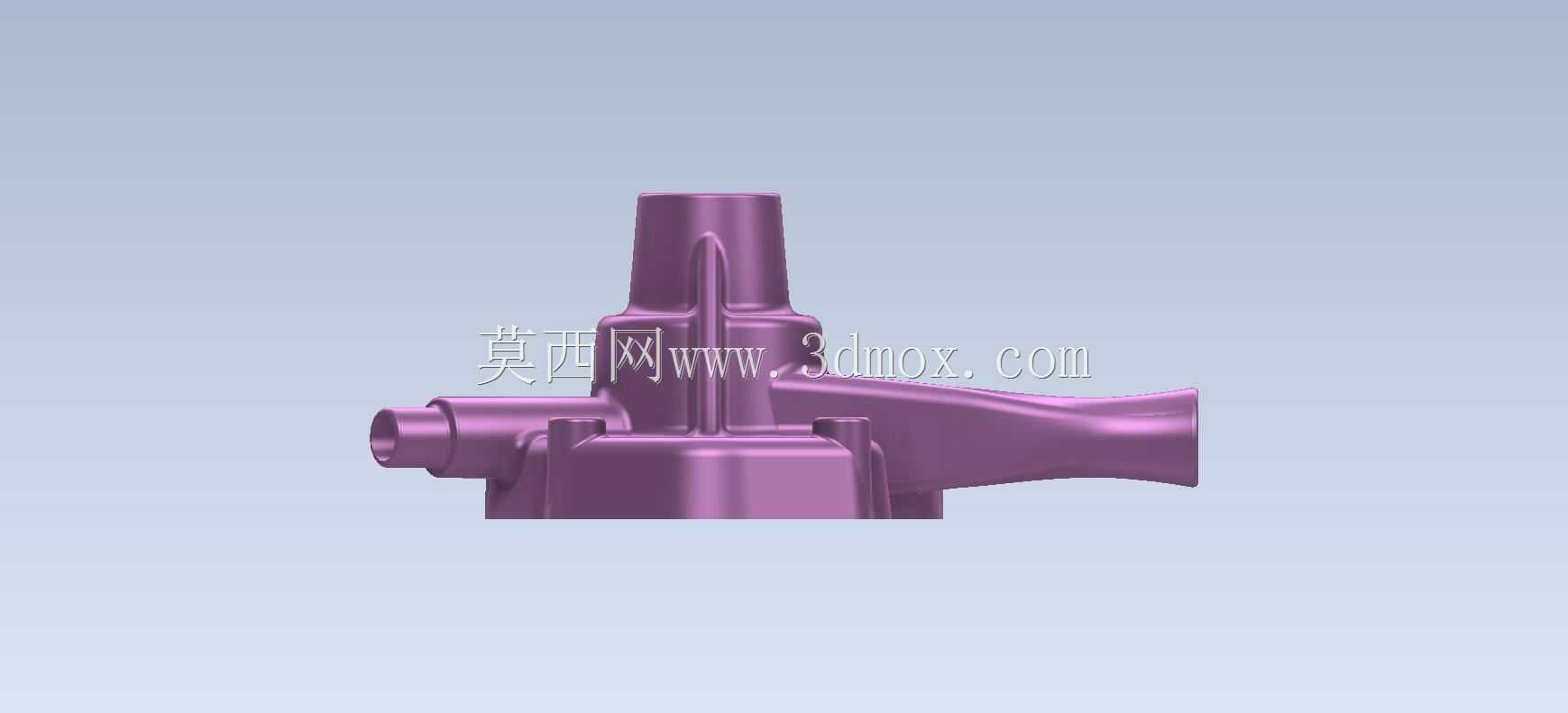

　　侧向延伸的三个不同朝向的管路接口，分别对应高压出水、泄压旁路、压力检测的功能，每个接口的轴线角度都经过实际装配验证：出水接口朝向斜上方，能减少出水通路的弯折阻力，提升输水效率；泄压旁路接口朝向侧方，方便外接泄压阀的时候不与周边安装结构干涉；压力检测接口朝向斜下方，方便安装压力传感器或者压力表的时候，读数视角更符合日常运维的操作习惯。壳体表面的多处加强筋结构，沿着流体压力的传导方向布置，在筒腔和安装法兰的连接位置、各个管路接口和主体的连接位置，筋条的厚度控制在主体壁厚的0.7倍左右，既能够提升壳体整体的结构刚性，降低承压时的形变，也不会因为筋条过厚导致压铸成型时出现缩孔、表面凹陷的成型缺陷。

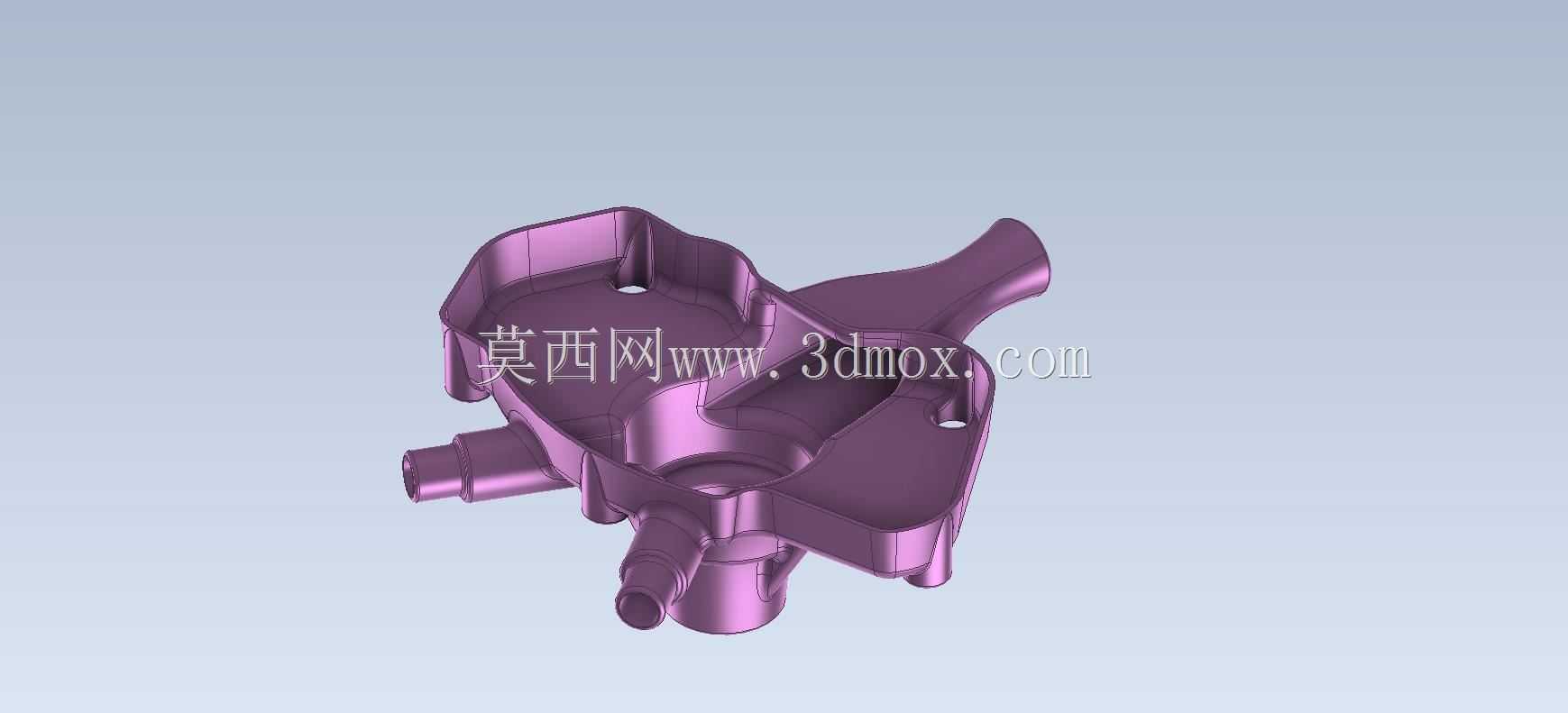

　　从安装边界的尺寸控制来看，整个壳体的最大外轮廓尺寸适配小型水泵的整机安装空间，安装法兰上的孔位中心距严格匹配通用驱动电机的端盖安装尺寸，不需要额外做转接板就可以直接和标准规格的驱动电机对接；各个管路接口的外螺纹尺寸统一采用常规民用输水的标准管螺纹规格，用户在现场安装的时候不需要额外做转接头，直接对接标准水管就可以完成装配。壳体内部的流道做了圆弧过渡处理，所有直角转角的位置都做了R3以上的圆角，减少流体在壳体内流动时的湍流损失，降低水流运行时的噪音，同时也能避免流体长期冲刷转角位置导致的壳体局部气蚀磨损，延长零件的使用寿命。

　　在建模练习的过程中，这类壳体结构需要重点关注壁厚的均匀性，整个壳体的主体壁厚控制在2.5-3mm之间，局部承压位置的加厚要做平缓的过渡，避免壁厚突变导致的成型缺陷；各个接口的同轴度、安装孔的位置度需要严格控制公差，否则实际装配的时候会出现管路对接歪斜、密封面贴合不严的问题；加强筋的布置要兼顾刚性和成型工艺性，不能为了提升刚性盲目增加筋条高度和厚度，否则会导致零件成型周期变长，生产成本上升。这类壳体的结构设计没有冗余的装饰性特征，所有的结构特征都服务于功能实现、装配便捷性、工艺可行性，是非常典型的流体承压类机械零件结构，适合作为三维建模入门阶段的练习案例，帮助练习者理解从功能需求到结构落地的完整设计逻辑，掌握安装位、接口、加强筋、流道这类常见结构的设计方法。
