换挡杆与凸轮轴安装固定支架结构

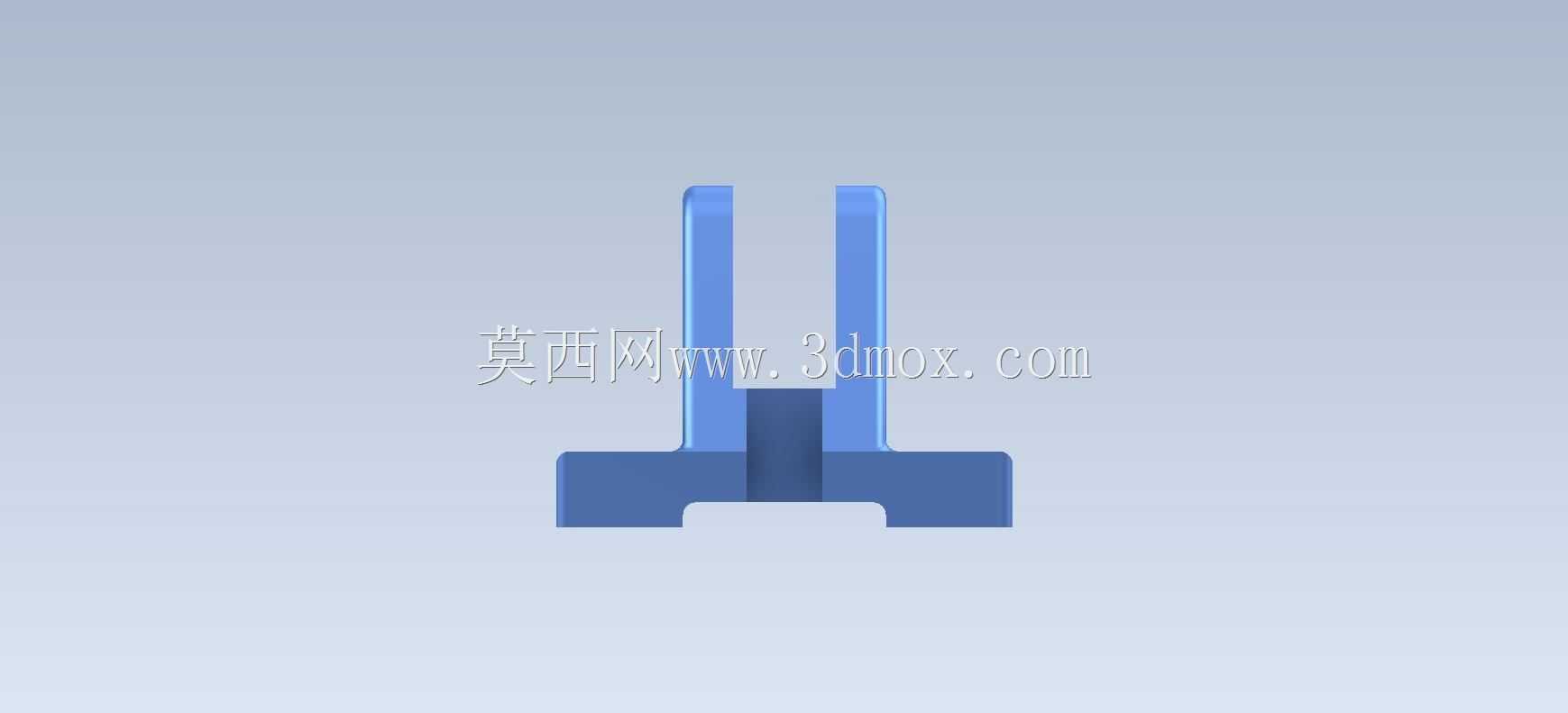

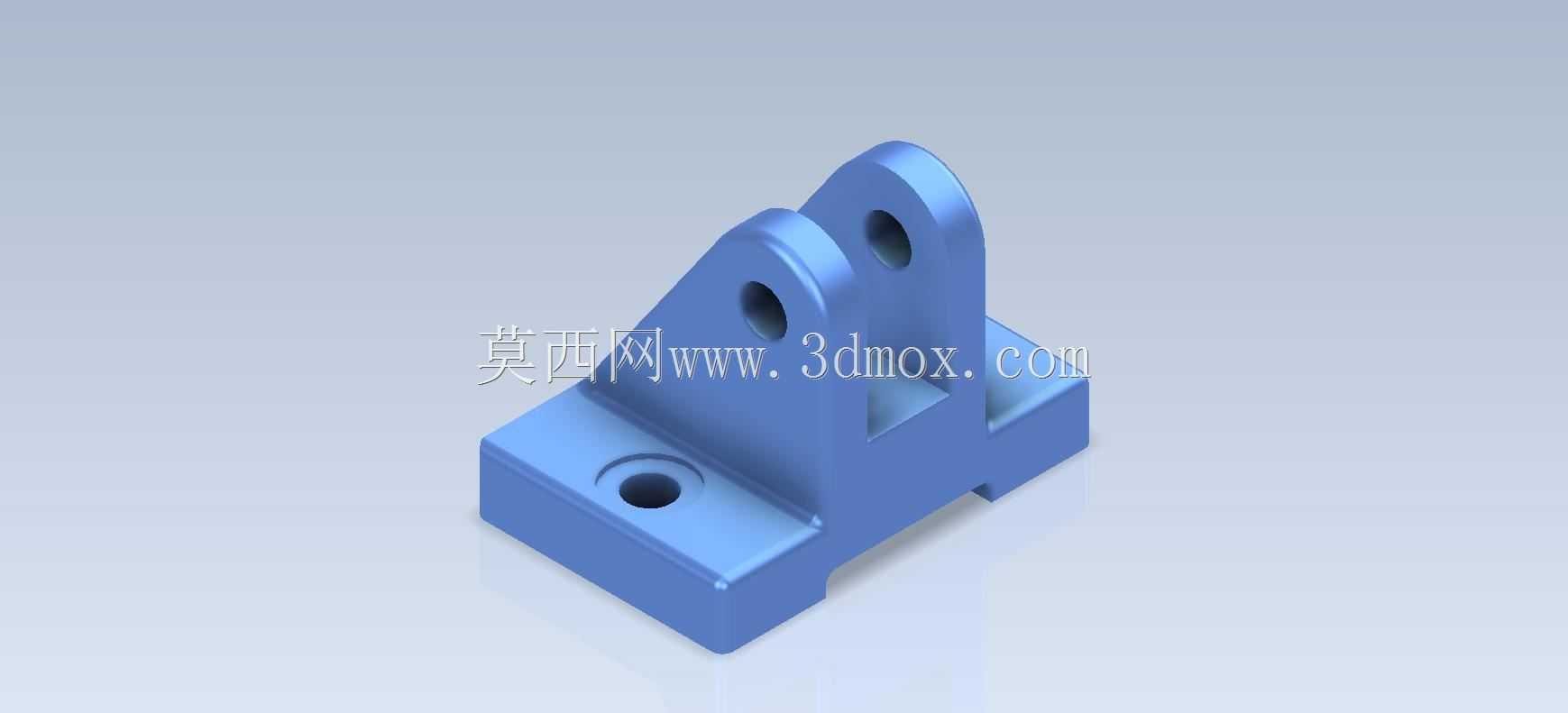

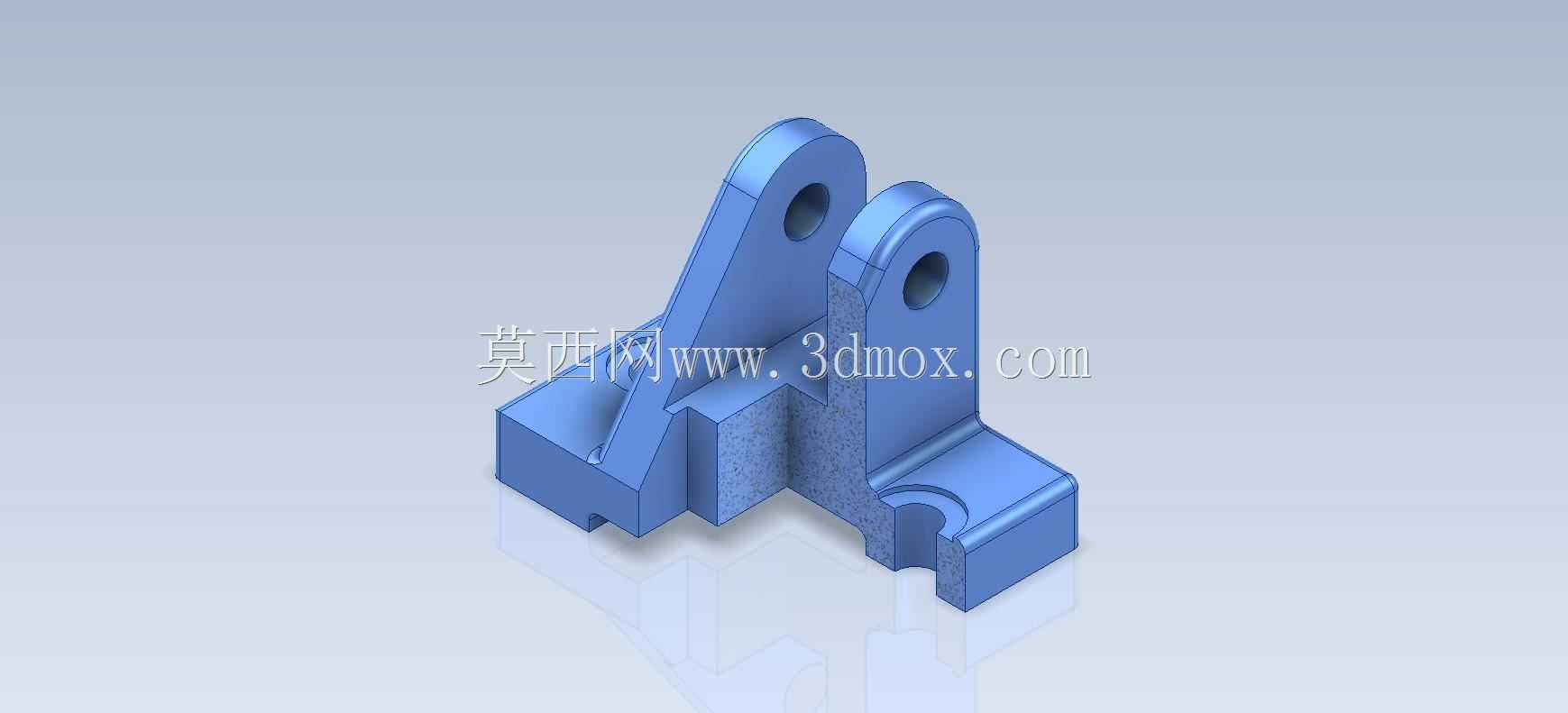

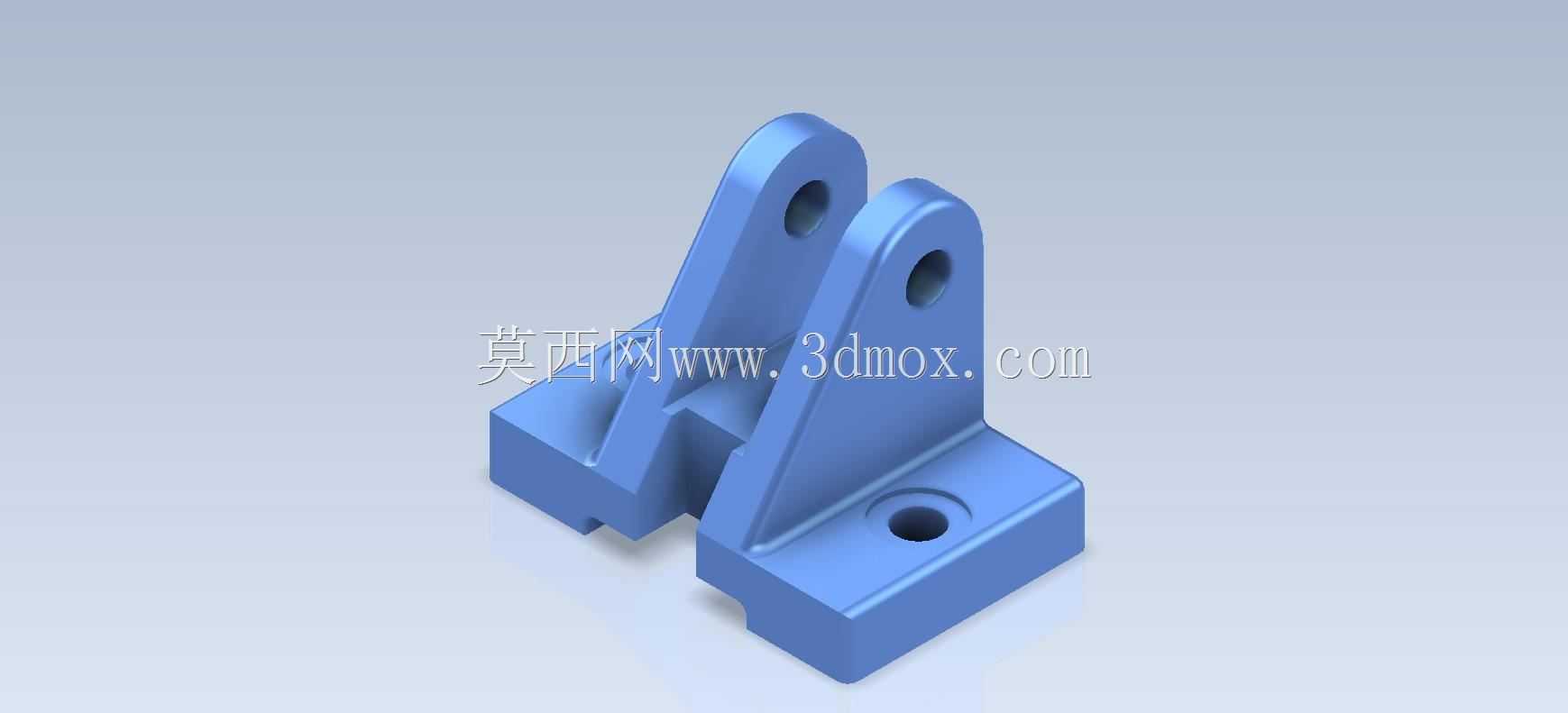

　　在手动变速器操纵机构、内燃机配气系统的台架试验与小批量设备改装场景中，这类双立耳式安装支架是承担部件定位、载荷传递的核心基础零件，区别于常规平板式安装座，它通过一体化的底座与双支撑立板结构，同时满足换挡杆铰接支点、凸轮轴辅助支撑的双重安装需求，不需要额外拼接多个连接件就能完成两个运动部件的空间定位，能有效减少装配累计误差。从实际使用场景来看，这类支架常应用在教学实训台架、小型非道路机械的操纵系统改造、内燃机附件改装项目中，换挡杆的铰接销轴穿装在两个立板上部的同轴光孔内，保证换挡杆摆动时的支点同轴度，避免单侧支撑带来的销轴偏磨问题；凸轮轴的辅助支撑端可适配安装在立板侧面或对应孔位，限制凸轮轴运转时的径向窜动，降低轴系高速转动时的振动幅值。

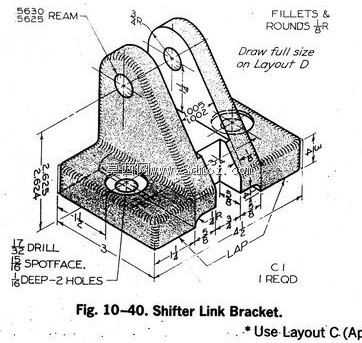

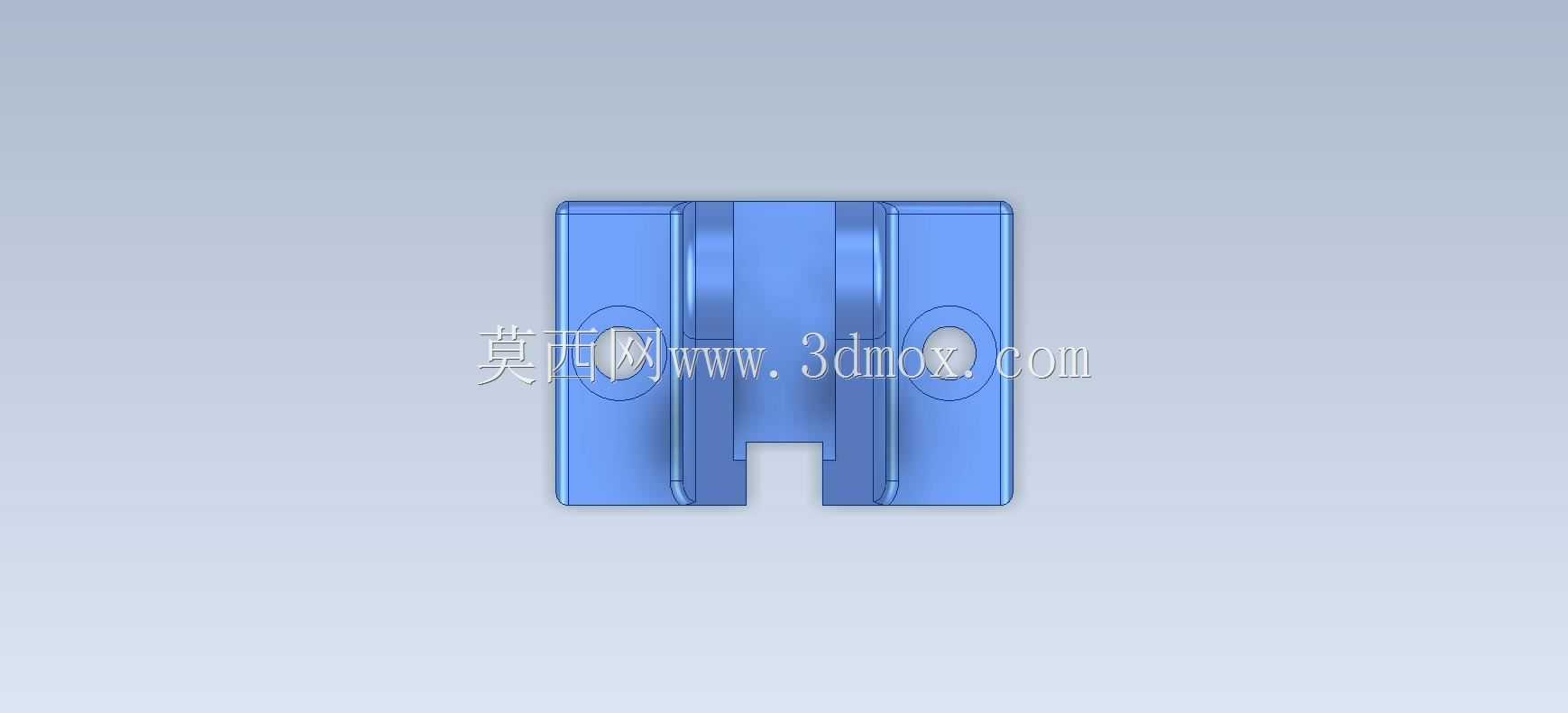

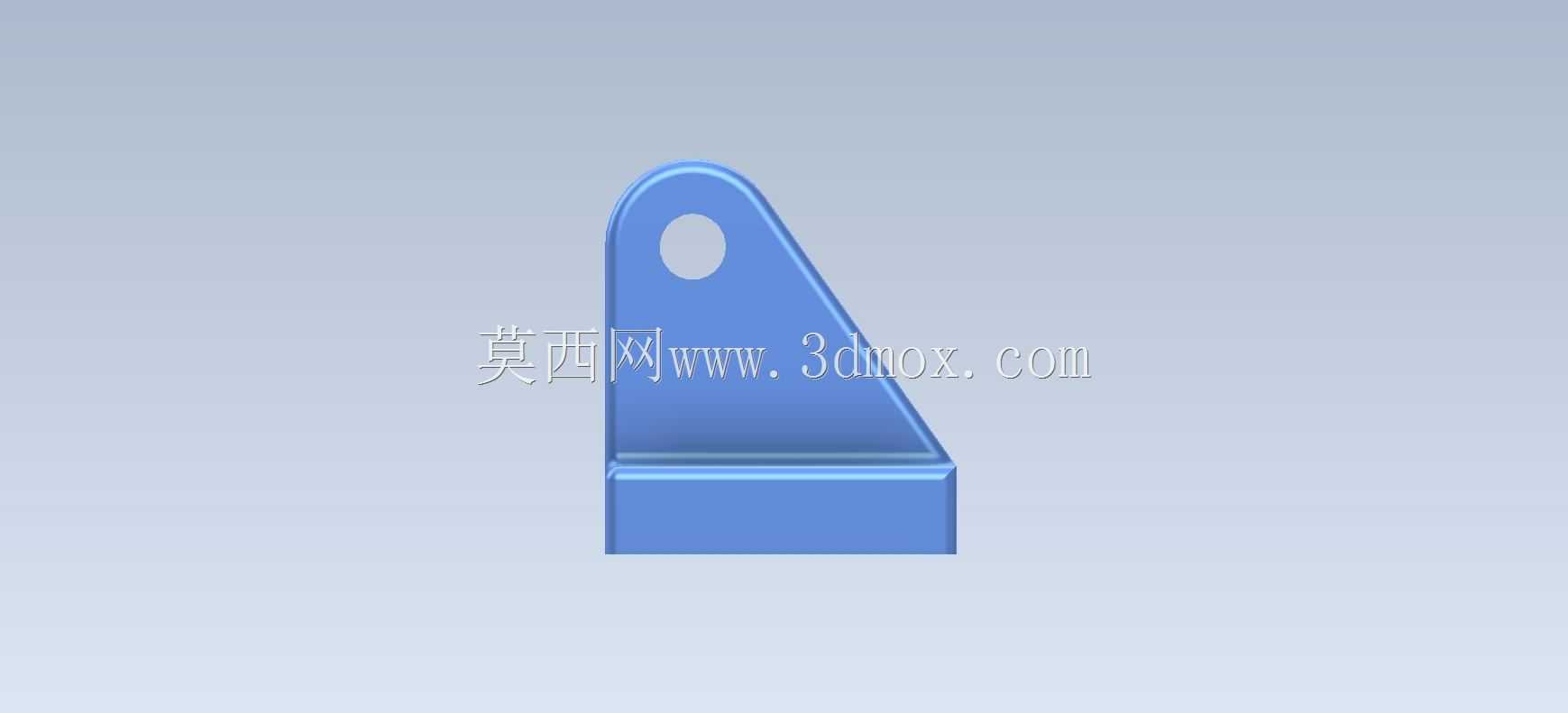

　　设计思路上，整体采用一体化铸造成型后再做机加工的工艺路线，底座部分设计为带定位凸台的矩形结构，底座上预留的沉头安装孔可通过内六角螺栓固定在设备的安装基板上，凸台结构能嵌入基板的定位槽内，承受横向载荷时不会出现螺栓受剪的情况，比纯平面贴合的安装方式抗剪切能力提升40%以上。两个立板采用对称式布局，立板与底座的连接处做了大圆角过渡，避免应力集中导致的支架断裂，这也是这类承载支架设计时的关键细节——很多新手建模时容易忽略过渡圆角，在实际承受交变载荷时，直角连接处的应力集中系数会达到3以上，反复受载后很容易出现裂纹。立板上的铰接孔采用H7级公差设计，与销轴的配合选用间隙配合，保证换挡杆摆动时无卡滞，同时孔的端面做了锪平处理，保证铰接垫片能完全贴合，不会出现偏压导致的垫片快速磨损。

　　从安装边界尺寸来看，底座的横向宽度控制在120mm以内，纵向深度不超过80mm，整体安装高度控制在150mm区间，属于紧凑型安装支架，不会占用过多的设备内部安装空间，适合在空间局促的操纵机构舱室内布置。立板的厚度根据承载需求设计为12mm，能承受换挡操作时最大1500N的垂直载荷，以及凸轮轴运转时传递的最大80N·m的附加弯矩，在常规工况下不会出现立板变形的问题。底座上的安装孔孔距按照标准安装基板的孔系设计，兼容常见的20mm、40mm铝型材安装孔位，不需要额外打孔就能直接固定在型材搭建的实训台架上，适配性较强。

　　功能特性方面，支架的两个立板间距经过精准计算，刚好能容纳换挡杆的铰接端宽度，同时预留0.5mm的侧向间隙，避免换挡杆摆动时与立板发生摩擦；立板上部的孔位同轴度控制在0.02mm以内，保证销轴穿装后不会出现别劲的情况，换挡操作的手感平顺无卡顿。支架的非配合面保留铸造后的喷砂处理表面，配合面经过铣削加工，表面粗糙度达到Ra3.2，满足安装贴合的平面度要求。在实际装配时，只需要先将支架通过底座螺栓固定在安装基准面上，再依次穿装换挡杆销轴、安装凸轮轴支撑座即可完成装配，整个装配流程不需要额外的调整垫片，依靠零件的加工精度就能满足位置度要求，能大幅缩短装配工时。

　　很多初学者在练习这类支架建模时，容易忽略工艺性细节，比如把立板设计成等厚度无过渡的结构，或者安装孔没有预留沉头空间，导致螺栓头突出底座表面无法贴合安装；还有的会把铰接孔的位置设计得过高，导致换挡杆的摆动行程不足，或者过低导致操作力臂过短，换挡时需要施加更大的操作力。这个支架的结构设计刚好平衡了承载能力、安装空间、操作手感三个核心需求，立板的高度经过力臂计算，换挡时的操作力控制在人力舒适的20-50N区间，符合人机工程学要求；同时凸轮轴的支撑位置与铰接孔的位置错开，不会出现运动干涉，两个部件的运动轨迹完全独立，不会发生碰撞。在台架测试中，这类支架经过10万次换挡循环、200小时凸轮轴连续运转测试后，立板无变形、铰接孔磨损量小于0.01mm，完全满足实训设备和小型改装设备的使用寿命要求。
