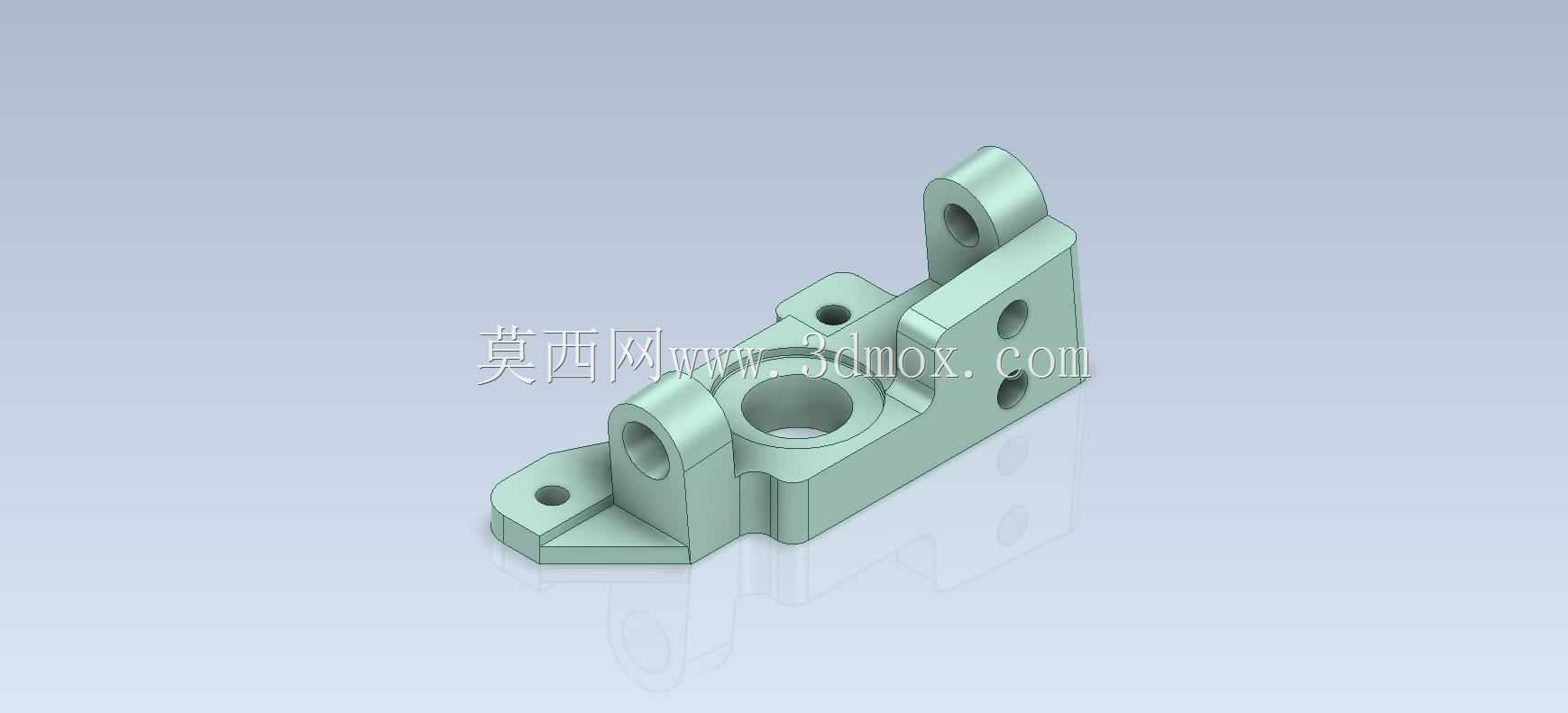

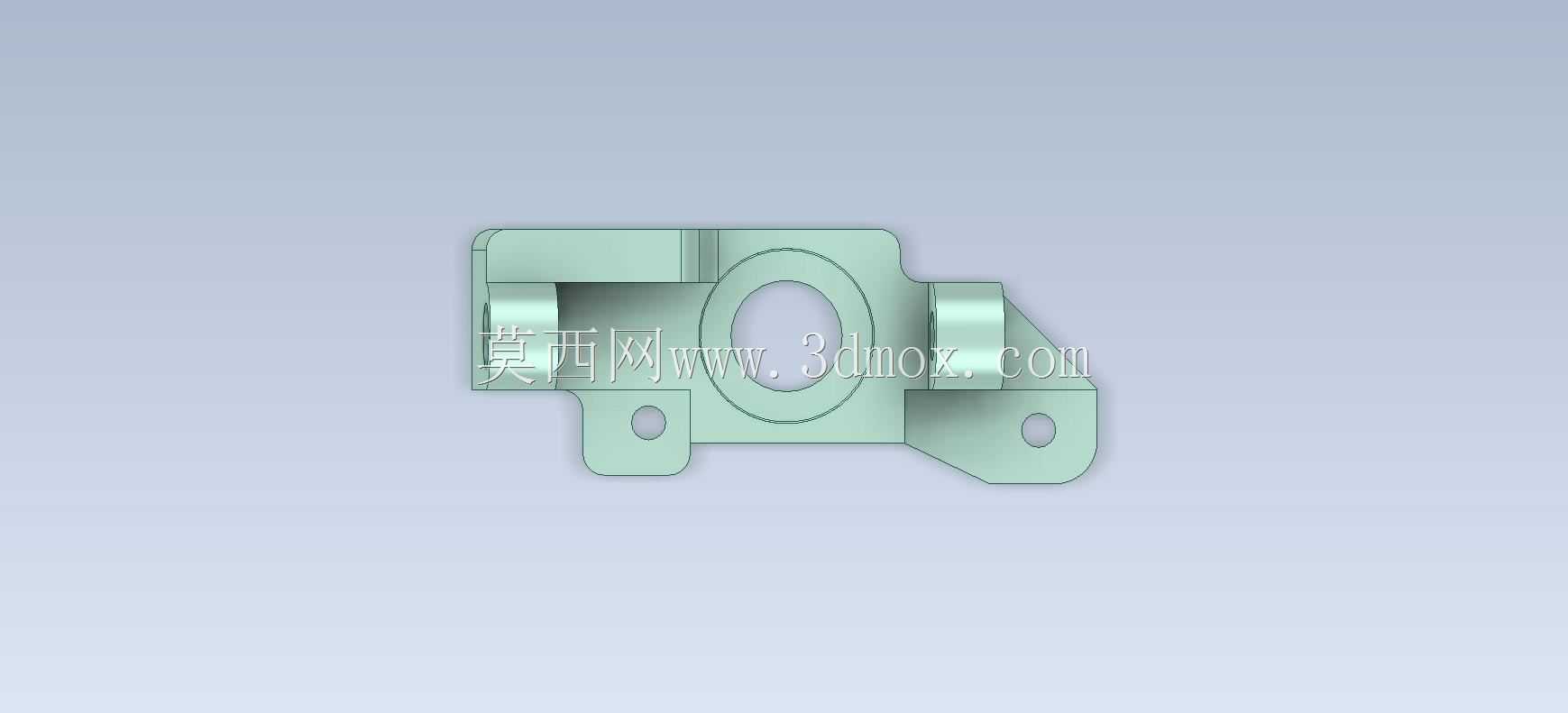

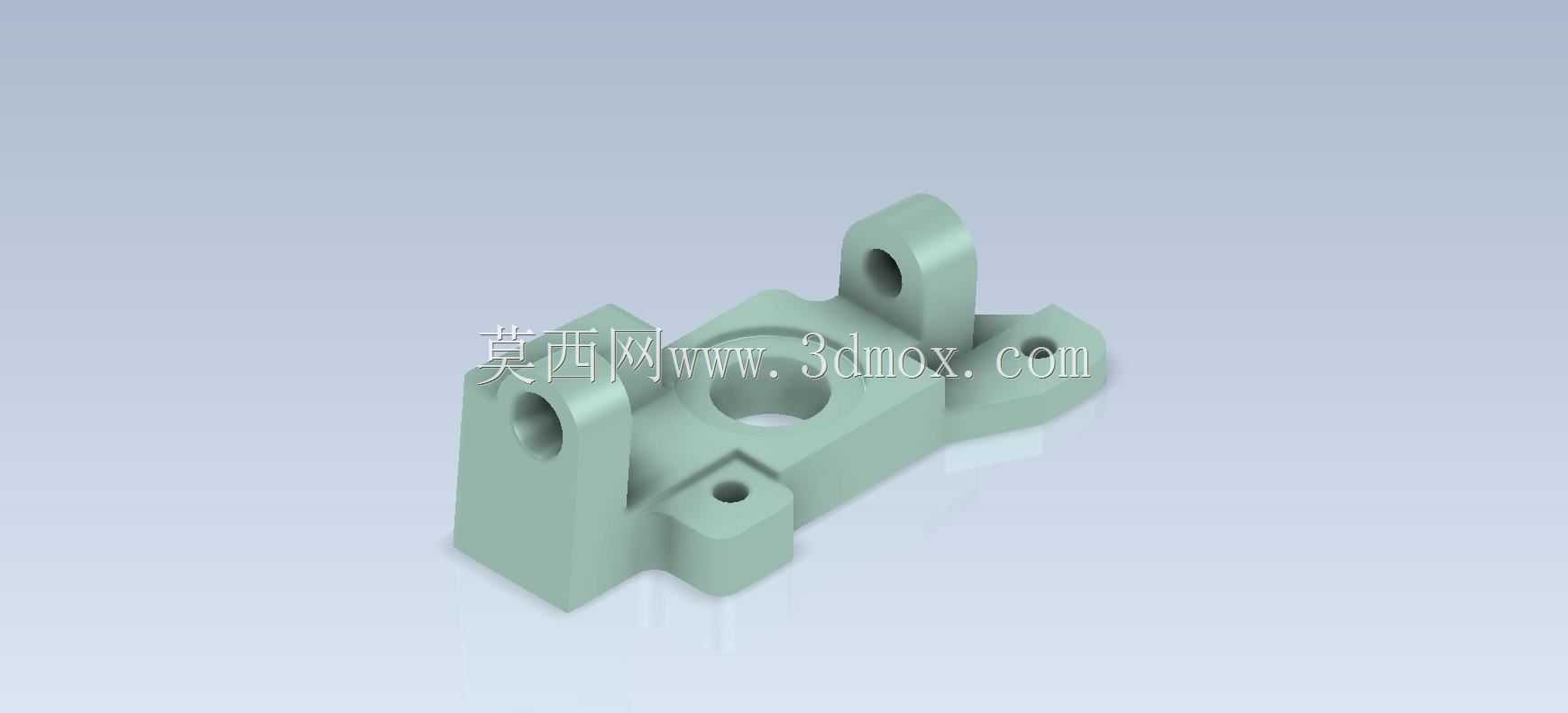

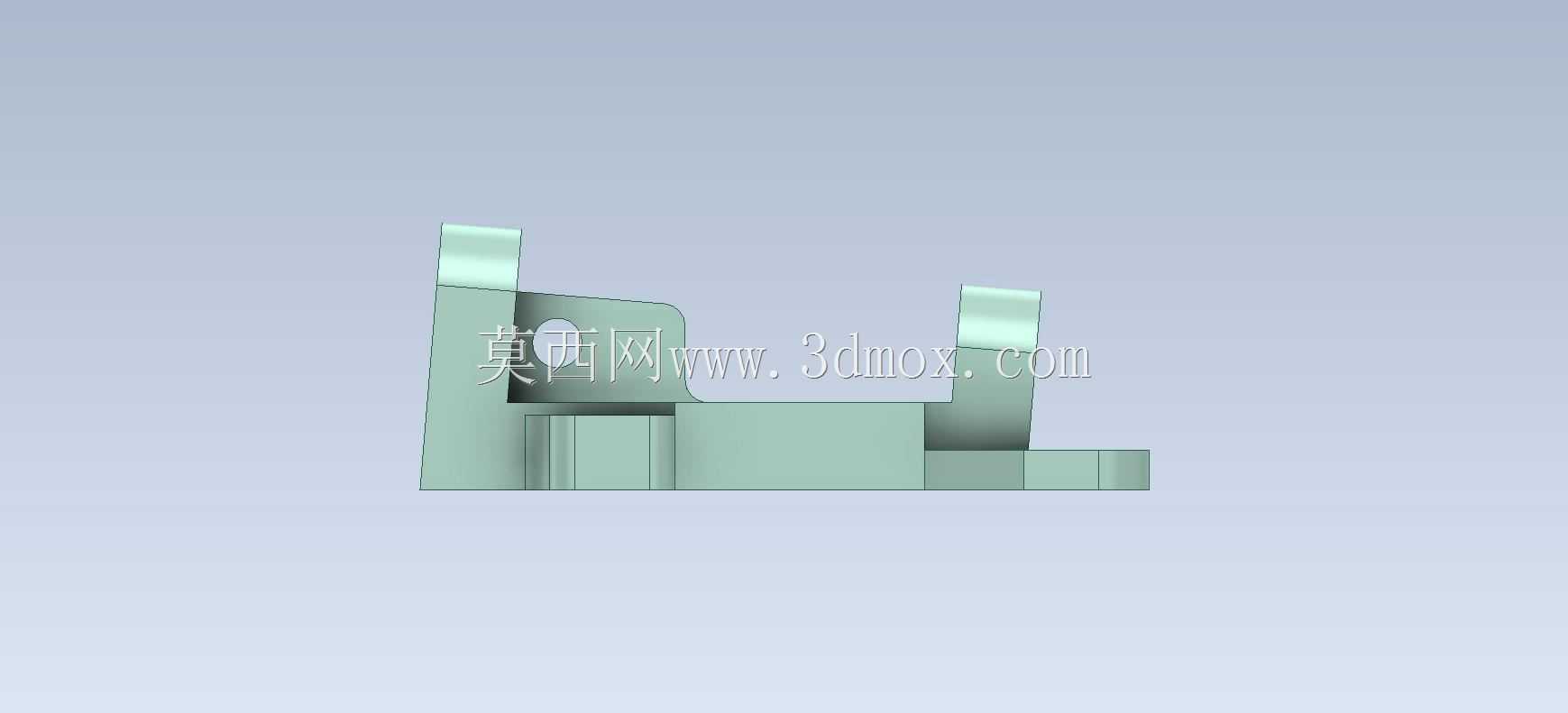

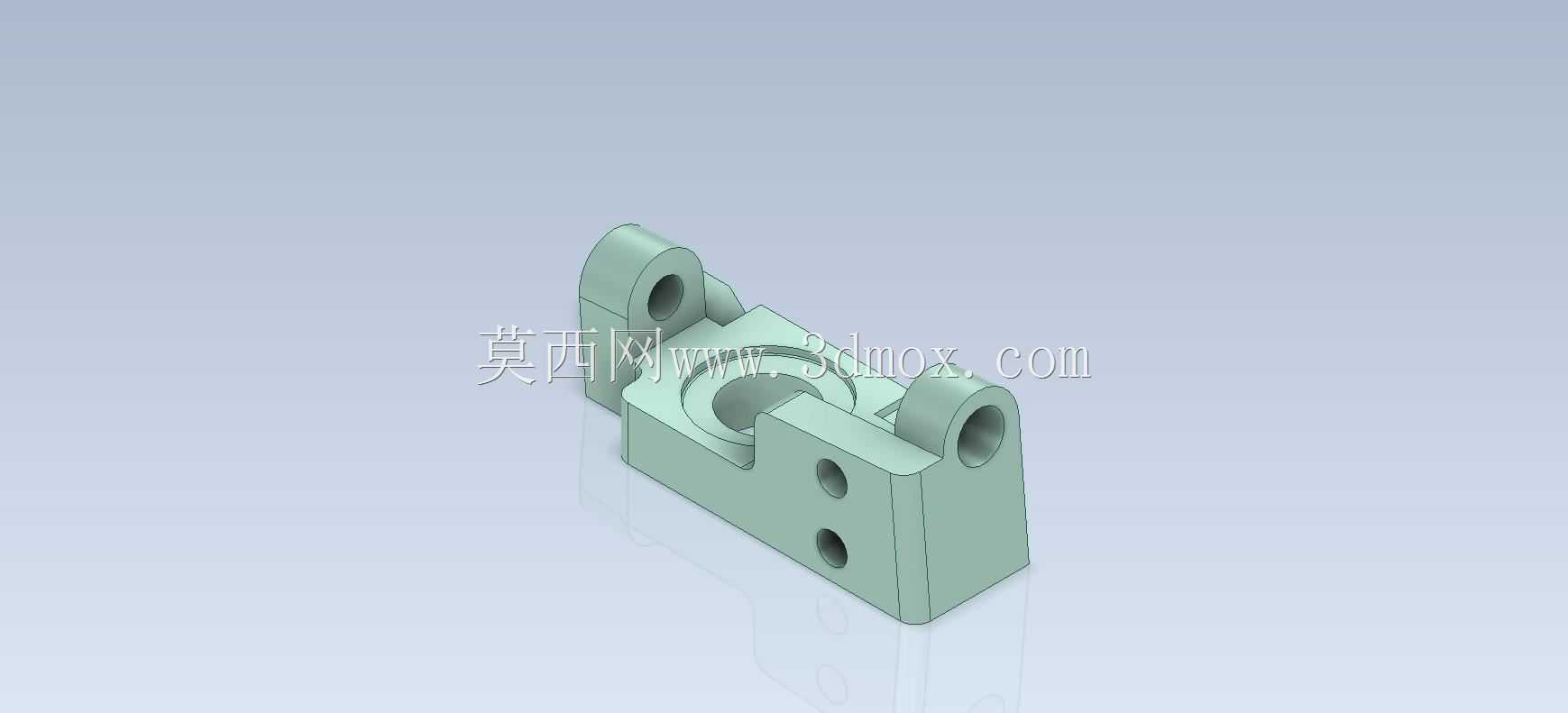

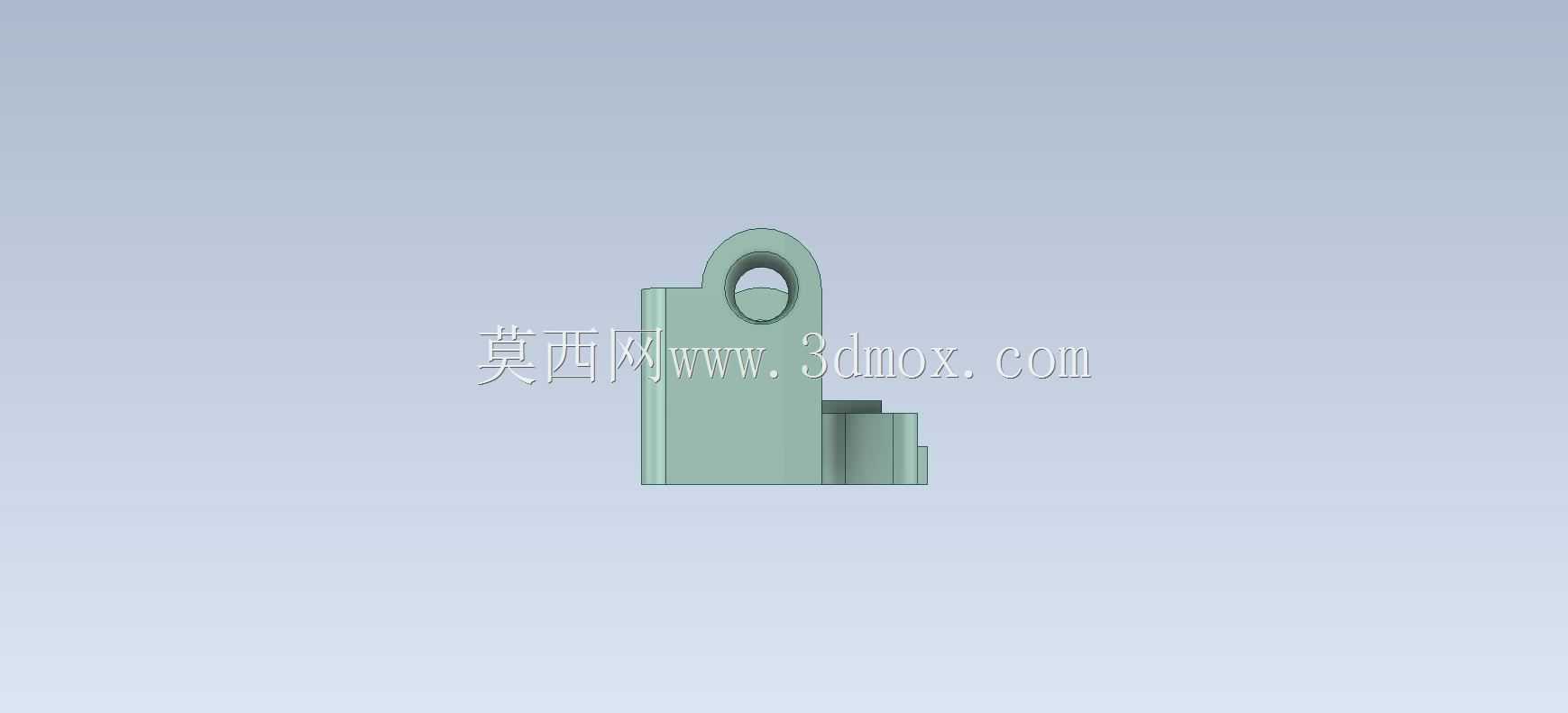

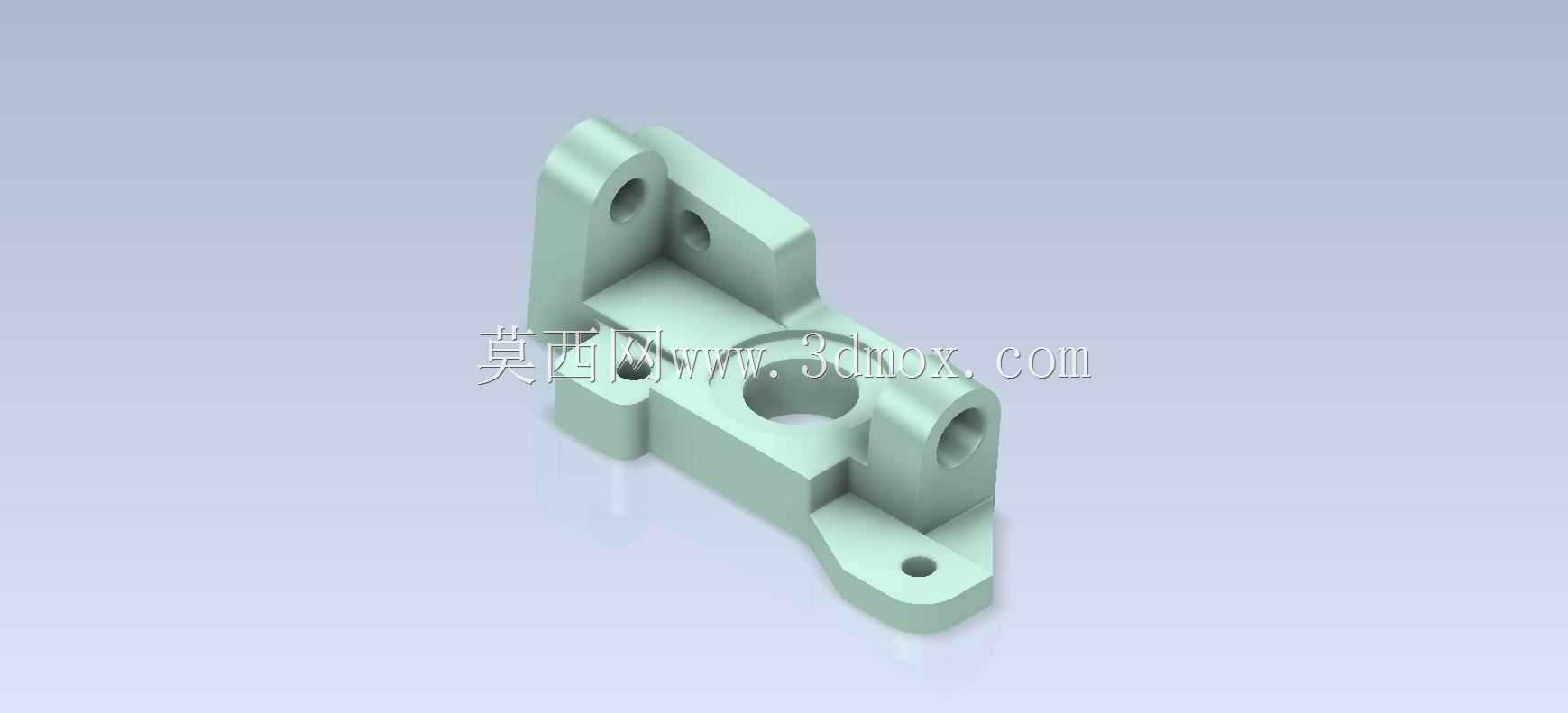

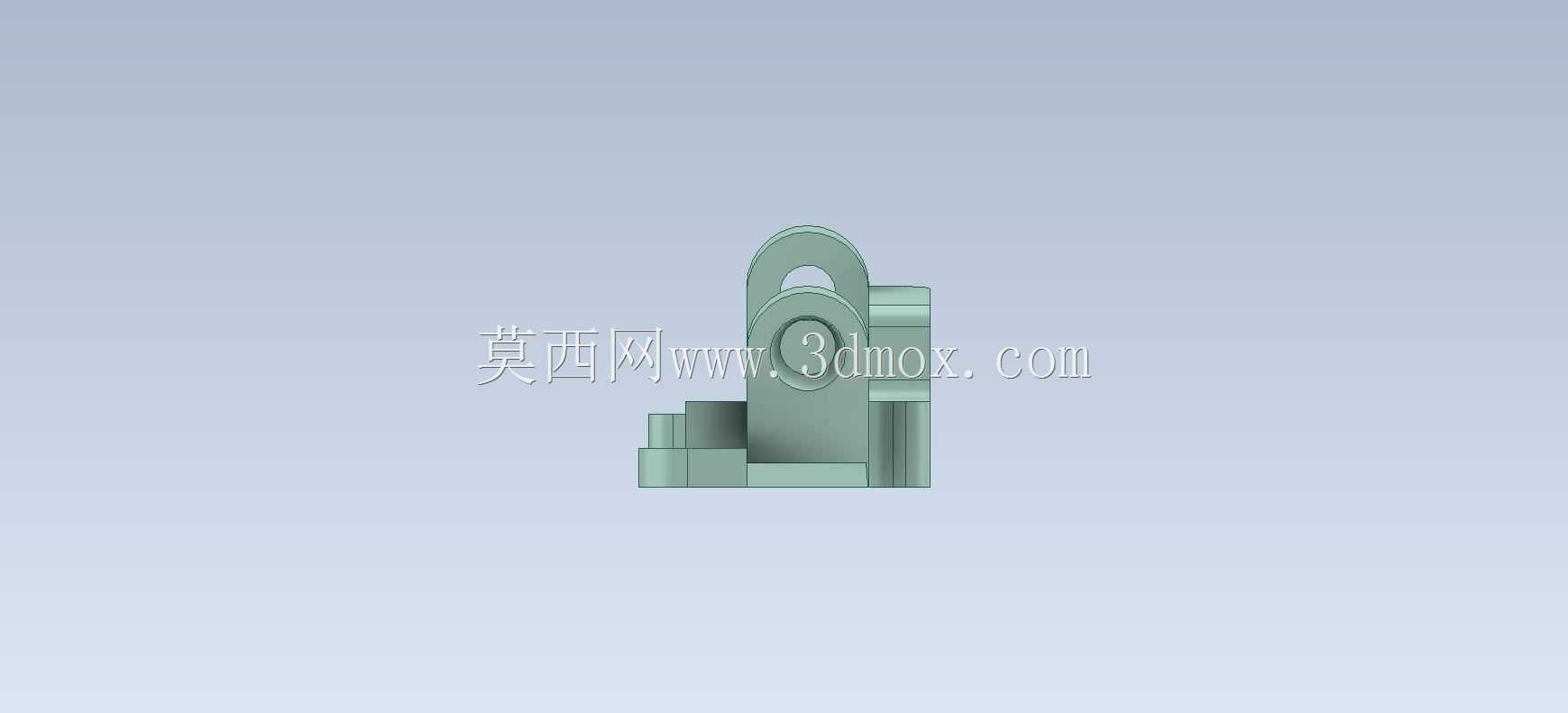

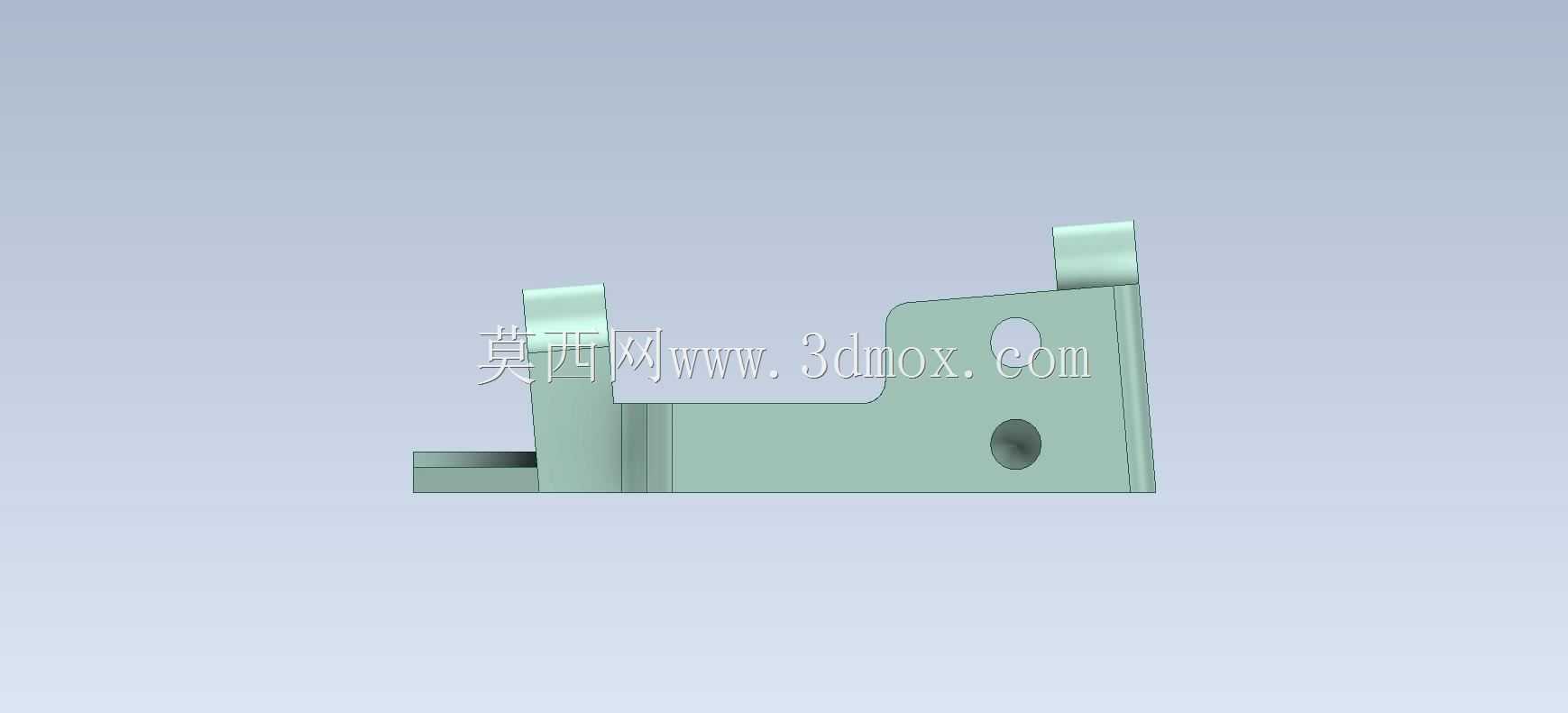

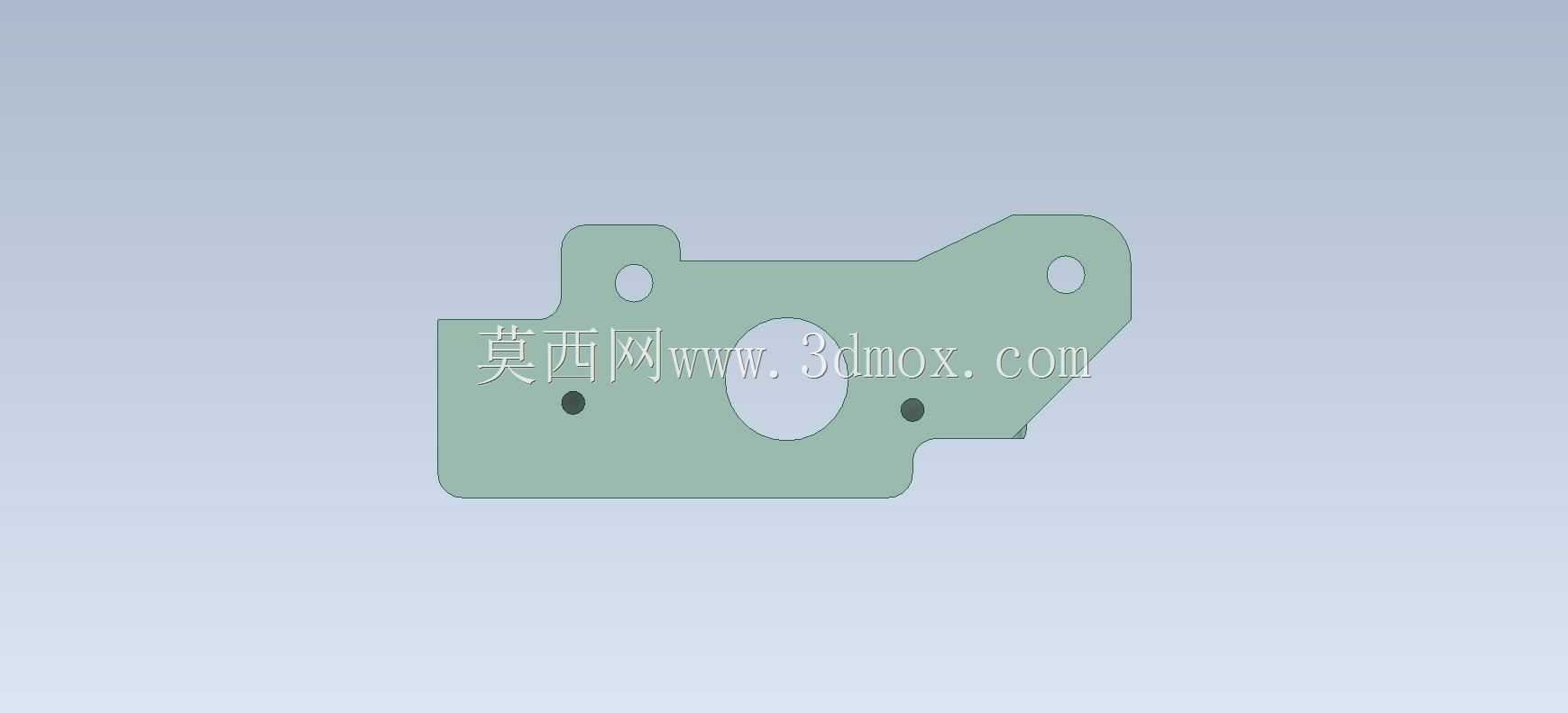

机械安装支座类零件三维CAD练习模型

　　在非标自动化设备、小型工装夹具以及教学实训场景中，这类带多组安装孔位的支座类零件是极为常见的结构件，主要承担轴类零件、小型功能模块的定位支撑作用，在输送线侧边挡停机构、小型检测设备的传感器安装支架、教学用拆装实训台的功能模块固定座上都能见到同结构逻辑的零件身影。从实际使用场景来看，这类零件通常需要同时满足垂直方向与水平方向的安装定位需求，因此在结构设计上预留了不同朝向的安装孔位，既可以通过底部的通孔将支座整体固定在设备基板、型材框架的安装面上，也能通过侧立板上的孔位连接待支撑的功能部件，部分带沉孔的位置还可以容纳螺栓头部，避免安装后螺栓突出影响周边部件的运动轨迹。

　　设计这类零件时，首先要明确安装边界的约束条件：底部安装面的平面度需要控制在合理范围内，避免安装后出现支座倾斜导致支撑的轴类零件出现同轴度偏差，通常安装面的表面粗糙度要求会高于非配合面，减少安装时的接触间隙。侧立板上的同轴孔组需要保证孔位的同轴度公差，这类孔一般用来穿装销轴、短轴或者紧定螺钉，若同轴度偏差过大，会导致轴件安装卡滞，甚至在长期受载后出现孔位磨损加剧的问题。零件上的减重槽并非随意开设，一方面是在满足结构强度的前提下减少零件整体重量，降低材料成本，另一方面槽体的位置刚好避开了应力集中的拐角区域，在支座承受侧向载荷时，不会因为槽体的开设导致结构强度骤降。

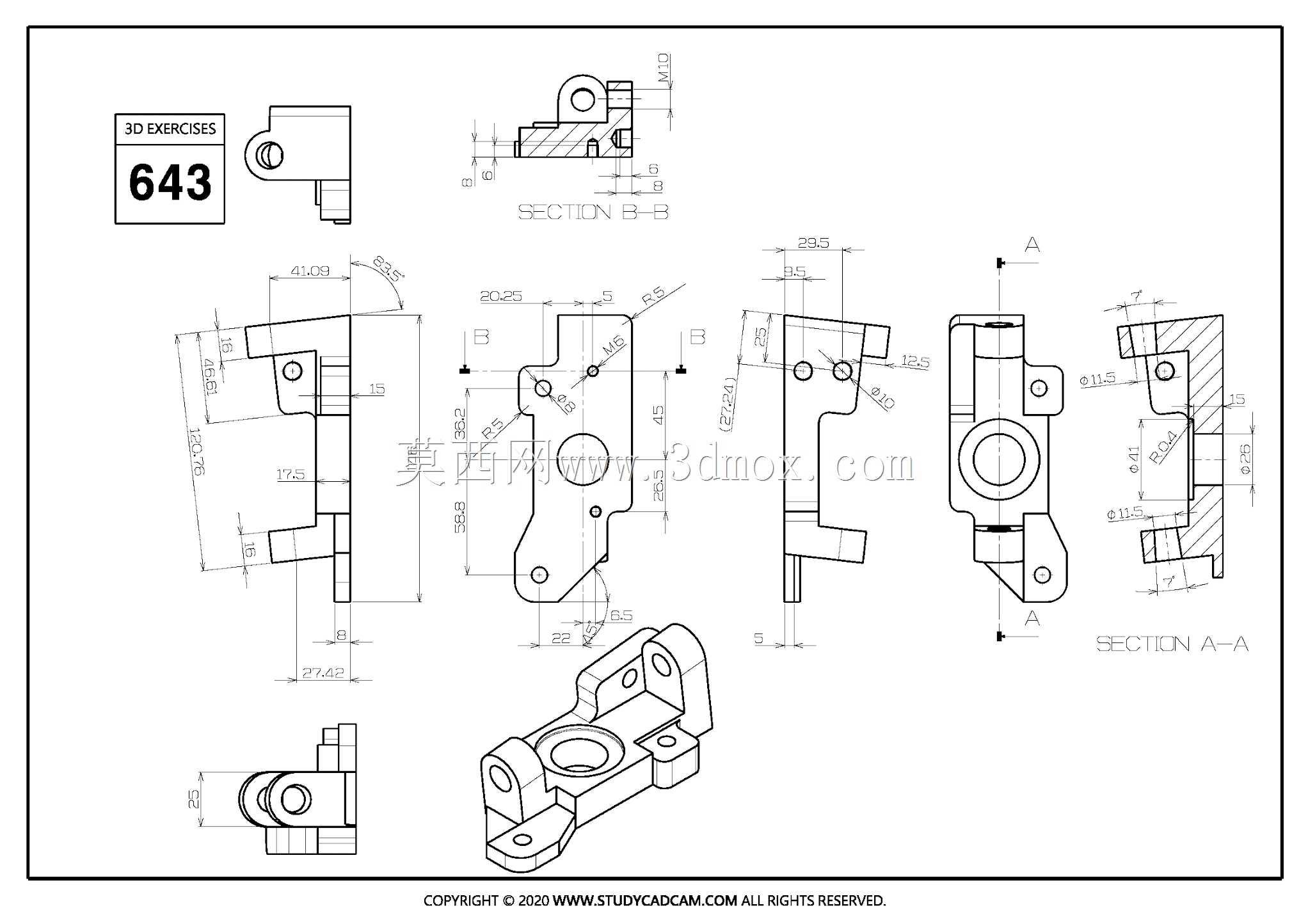

　　从建模逻辑来看，绘制这类零件首先要搭建主体的基体轮廓，先确定底部安装板的长宽尺寸，根据实际安装时的螺栓规格确定底部安装孔的孔径与孔位间距，通常这类小型支座的底部安装孔会适配M4-M6规格的内六角螺栓，孔位间距需要匹配常用铝型材的槽距或者安装基板的通用孔位网格，提升零件的通用适配性。之后再拉伸侧立的支撑结构，两个带孔的立板分别对应不同方向的安装需求，其中较高的立板上的通孔为主要的支撑孔，用来穿装主要的承载轴件，孔的深度需要根据轴件的配合长度确定，避免孔深过短导致轴件支撑长度不足，受载后出现变形。较低位置的凸台上的孔位一般用来安装辅助定位件或者小型传感器，孔位的角度与位置需要根据实际搭载的部件调整，建模时需要注意凸台与基体的过渡圆角，避免直角过渡导致的应力集中，在实际加工时，圆角过渡也能减少铣削加工时的刀具磨损，提升加工效率。

　　零件上的所有安装孔都做了倒角处理，一方面是去除孔口的毛刺，避免安装时螺栓或者轴件被毛刺刮伤，另一方面倒角也能起到导向作用，方便紧固件的快速装配。在实际选型使用时，需要根据实际承载的载荷大小确认零件的材质，若用于轻载的实训场景或者非受力的检测支架，可以选用硬质尼龙或者3D打印PLA材质快速制作，若用于工业设备上的承载支座，则需要选用6061铝合金或者Q235钢进行机加工，表面根据使用环境做阳极氧化或者喷塑处理，提升防锈能力。安装时需要注意，底部的固定螺栓需要按照对角线顺序逐步拧紧，避免单个螺栓先拧紧导致支座出现偏移，侧孔安装轴件时可以添加少量润滑脂，减少装配时的摩擦阻力，长期使用时需要定期检查孔位的磨损情况，若出现磨损间隙过大的问题需要及时更换，避免影响搭载部件的定位精度。这类结构的零件在建模练习中能够帮助初学者快速掌握拉伸、切除、孔特征、圆角倒角等基础建模命令的使用，同时理解机械零件设计中安装定位、应力规避、加工工艺性的实际考量，避免出现只追求外观形状而忽略实际使用需求的建模问题。
