铰接式弯臂连接支座结构练习模型

　　在日常机械结构设计的基础练习中，这类带铰接夹装结构的弯臂支座是非常典型的建模训练载体，很多轻工输送线、小型工装夹具的手动调节臂段都会用到同构型的零件。从实际应用场景来看，这类零件常出现在小型工位操作台的角度调节机构、手持式工装的支撑臂、非标自动化设备的物料导向架连接段上，核心作用是实现两个不同安装位部件的角度可调连接，同时承担一定的静载荷支撑作用。

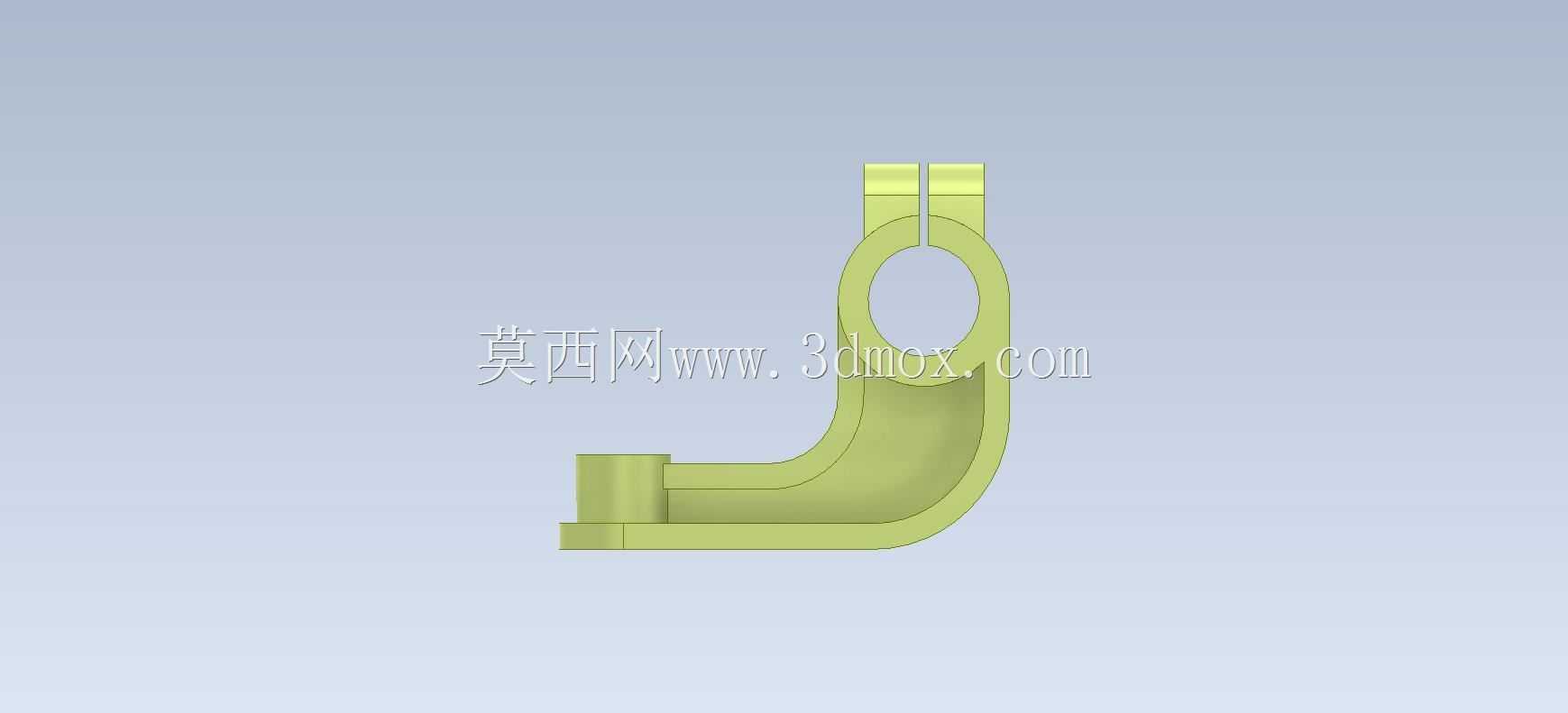

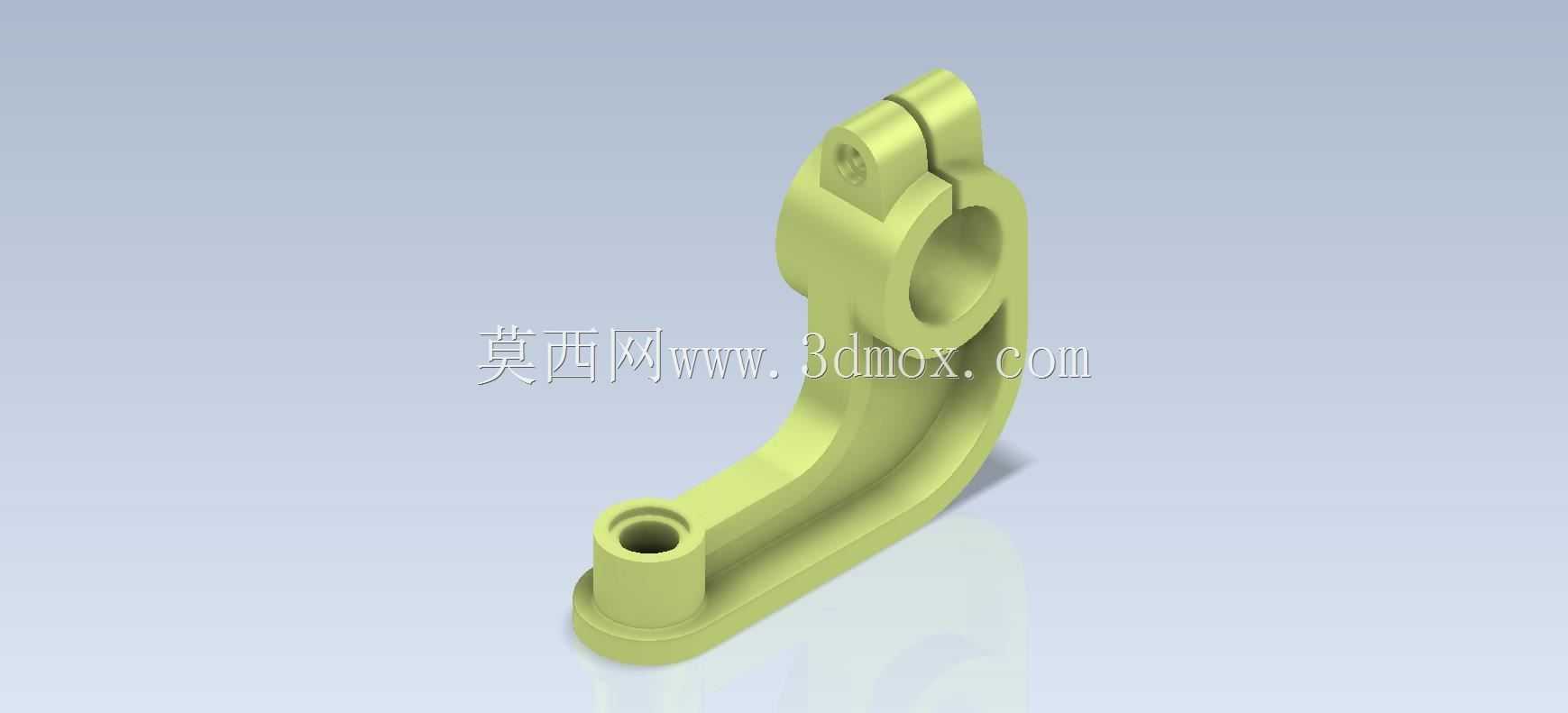

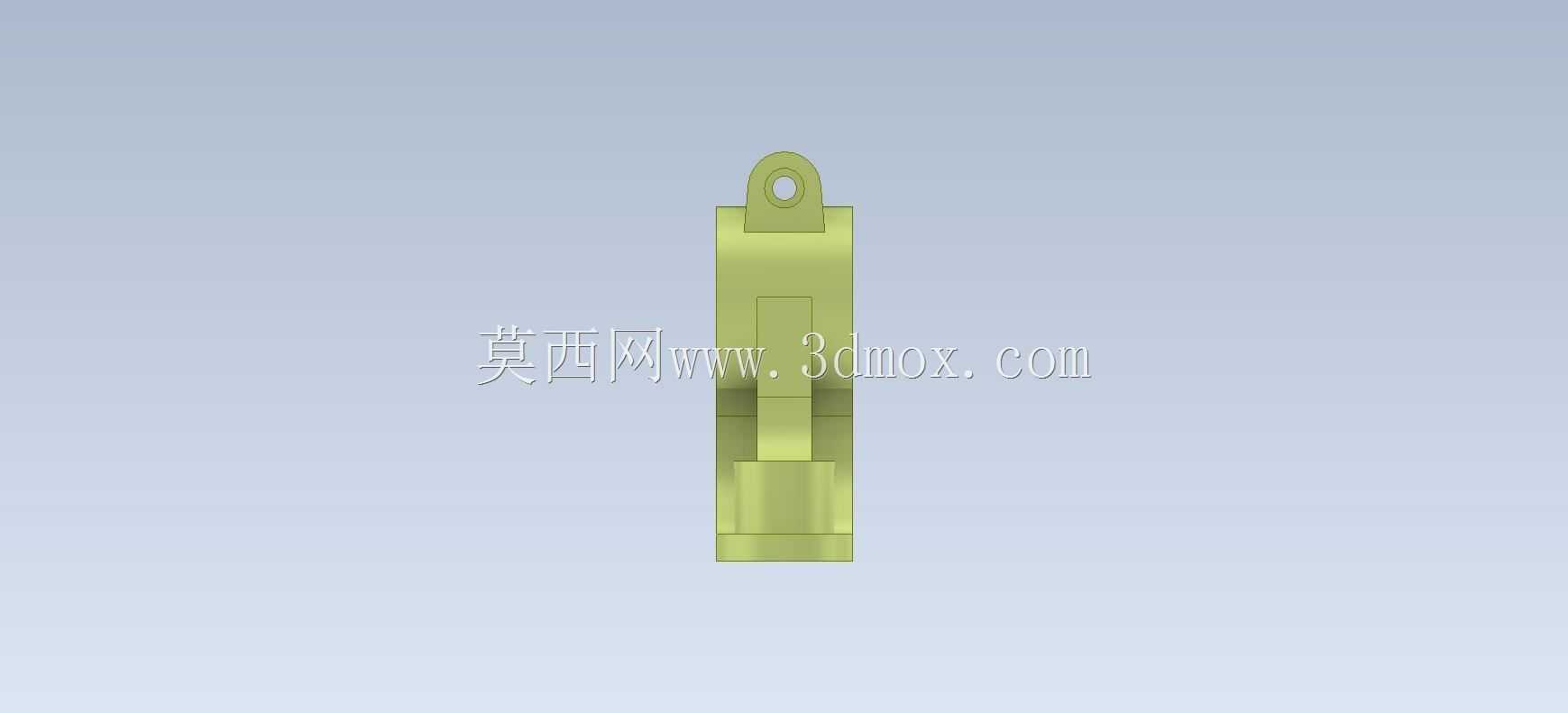

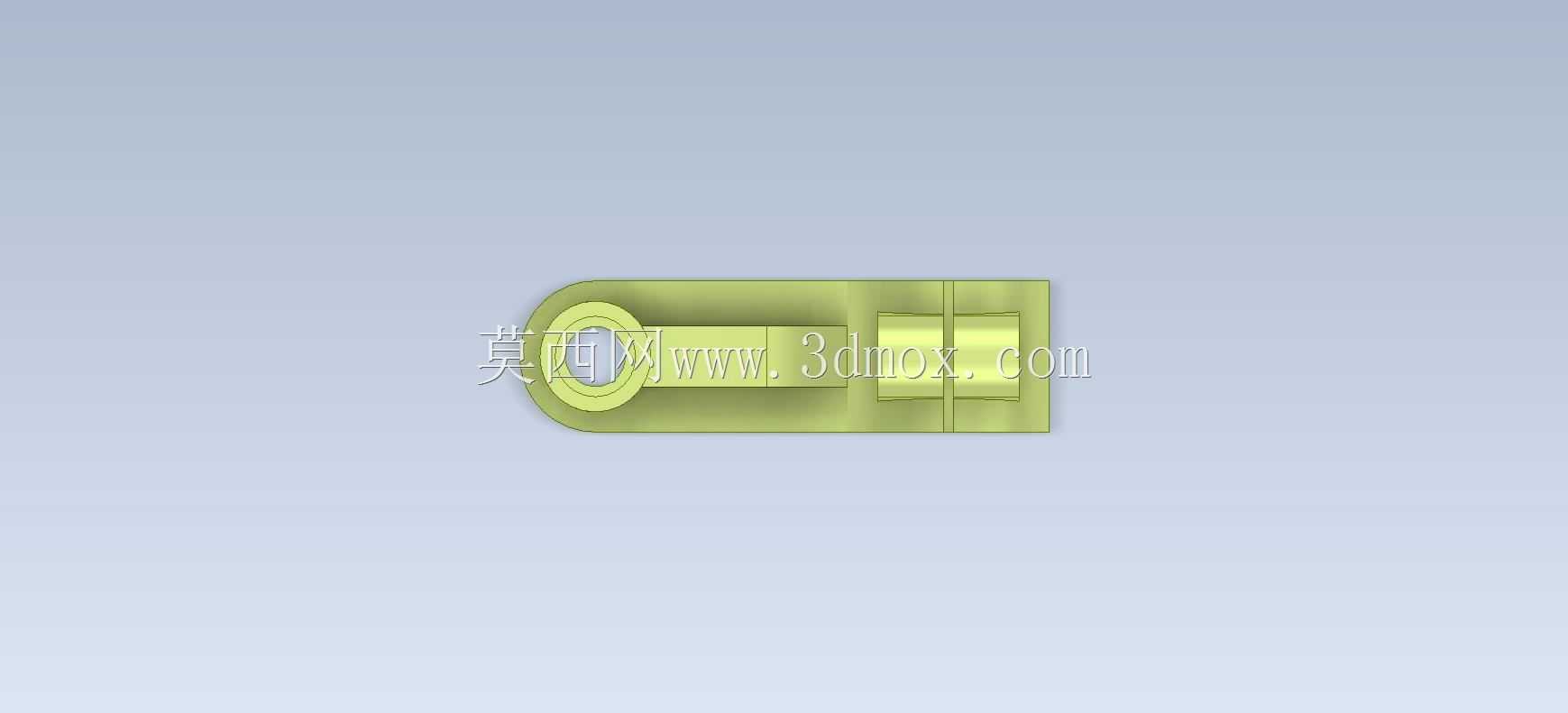

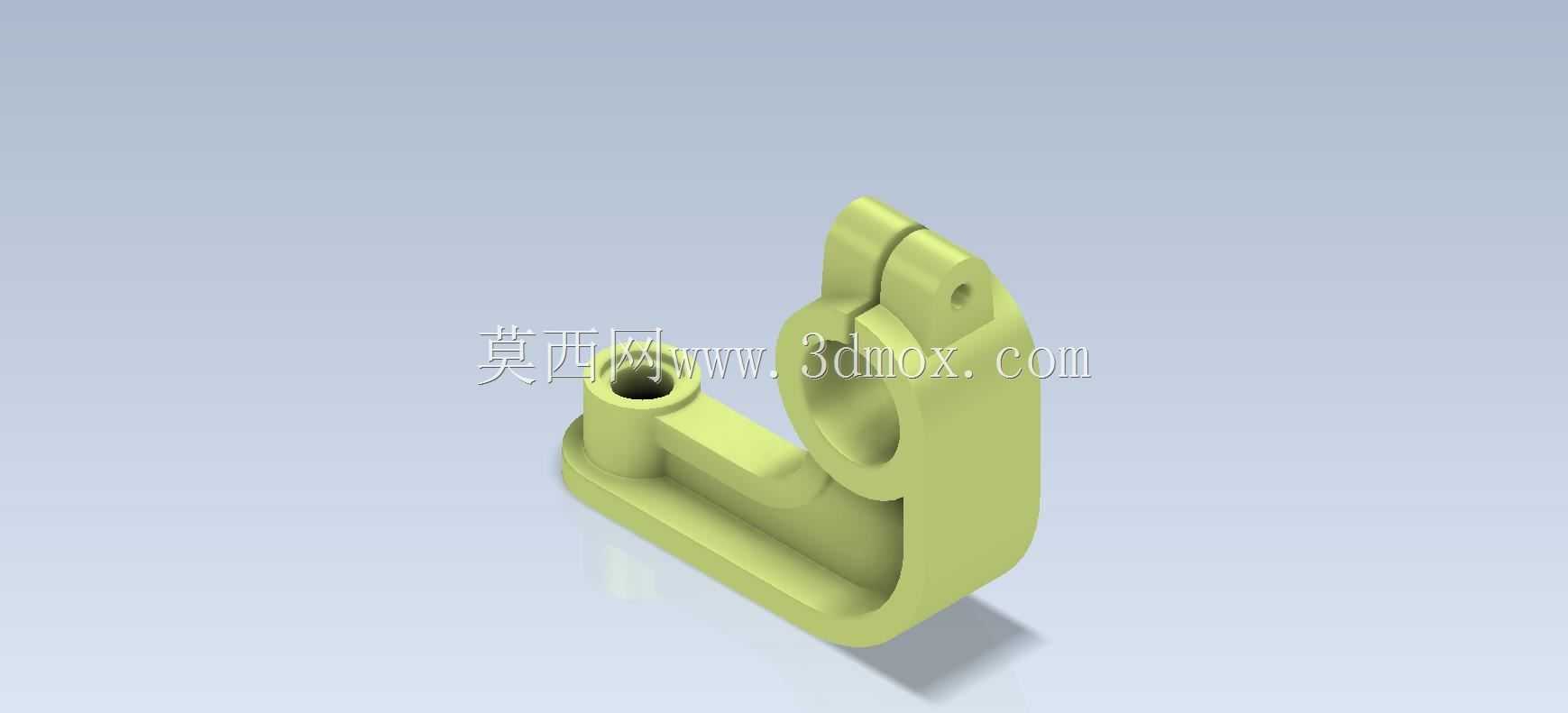

　　从功能特性上拆解，零件上端的开缝夹环结构是核心的铰接锁紧部位，夹环中心的通孔用于穿装铰接销轴，开缝旁的螺栓过孔用于穿装锁紧螺钉，当螺钉拧紧时夹环产生弹性形变抱紧销轴，即可实现臂段角度的固定，松开螺钉时臂段可绕销轴灵活转动调整角度。下端的同轴凸台圆孔是另一处安装位，用于和下方的固定轴或者支撑柱配合，凸台的台阶面可以承担轴向的限位作用，避免安装后臂段出现轴向窜动。连接上下两个安装位的弯臂段采用了等壁厚的弧形过渡结构，没有出现应力集中的直角拐角，在承受径向载荷时可以将应力均匀分散到整个臂身，不会在拐角处出现断裂风险。

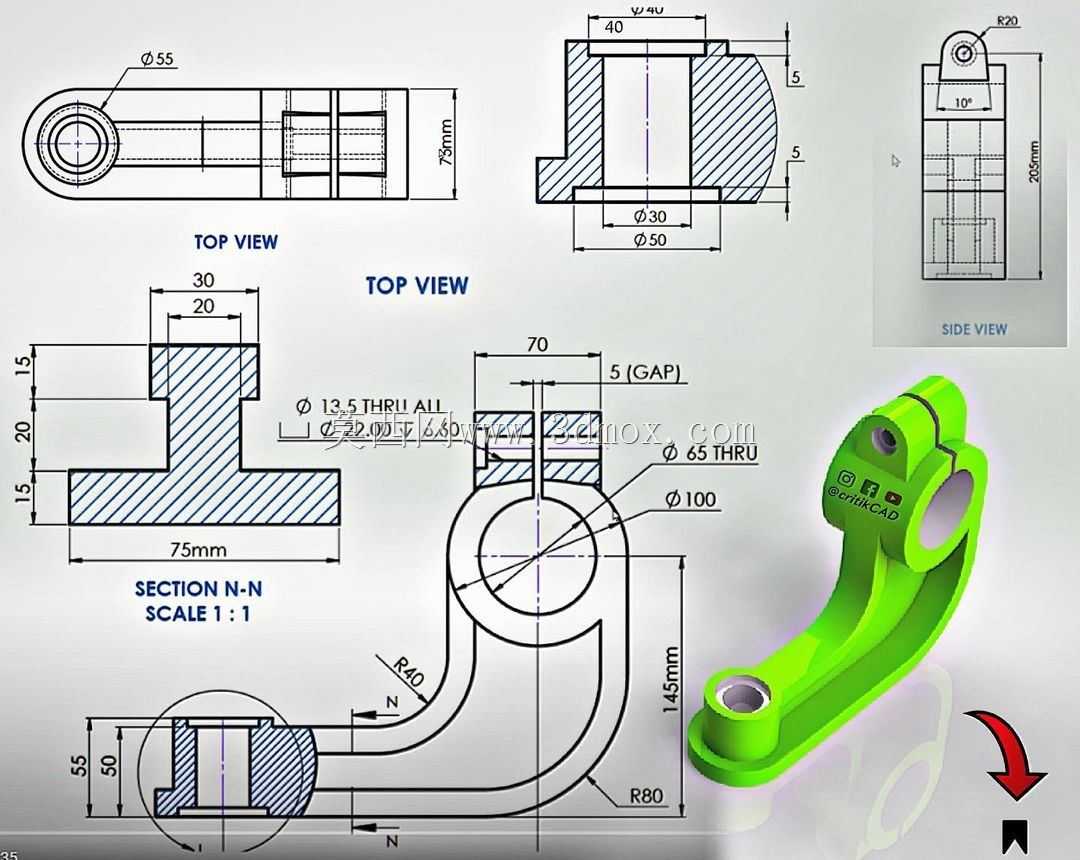

　　设计这类零件的时候，首先要确定上下两个安装孔的中心距，这个尺寸直接决定了臂段的调节行程范围，中心距过大会导致臂段刚性不足，受载时出现过大的挠度变形，中心距过小则无法满足工位的调节范围需求。其次要确认上端夹环的内径尺寸，这个尺寸需要和配套的铰接销轴外径做基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证转动灵活又不会出现晃动虚位。夹环的开缝宽度一般设置在2mm到3mm之间，开缝过窄会导致锁紧时夹环形变量不足，无法提供足够的抱紧力，开缝过宽则会降低夹环自身的结构强度，反复锁紧松开后容易出现开缝端部的疲劳裂纹。下端安装孔的尺寸需要和下方的支撑轴做过渡配合，保证安装后臂段根部不会出现晃动，凸台的高度要大于安装板的厚度，确保锁紧螺母可以完全压紧不会出现虚接。

　　建模过程中需要重点关注几个细节处理：夹环内侧的倒角要和销轴端部的倒角匹配，方便装配时销轴顺利穿入；弯臂和上下两个安装座的连接位置要做R角过渡，R角的半径一般不小于臂身壁厚的1.5倍，从工艺角度考虑，不管是采用注塑成型还是金属铣削加工，这个R角都可以降低加工难度，减少应力集中；夹环上的螺栓过孔要做沉头处理，避免螺栓头突出夹环表面和其他运动部件发生干涉。从安装边界来看，零件转动时的最大外轮廓是弯臂的弧形外边缘，设计配套机构时要预留出足够的转动空间，避免臂段转动时和周边的机架、管线发生碰撞。这类零件如果采用金属材质加工，一般会选用6061铝合金做阳极氧化处理，重量轻且有足够的结构强度，适合手动调节的轻量化场景；如果是载荷较大的工业场景，可以选用45号钢做调质处理，提升零件的承载能力和抗疲劳性能。建模时还要注意拔模角度的设置，如果是注塑件，所有沿脱模方向的侧壁都要设置不小于1度的拔模斜度，避免脱模时出现零件表面拉伤的问题。
