弯臂式铰接连接支座结构设计练习件

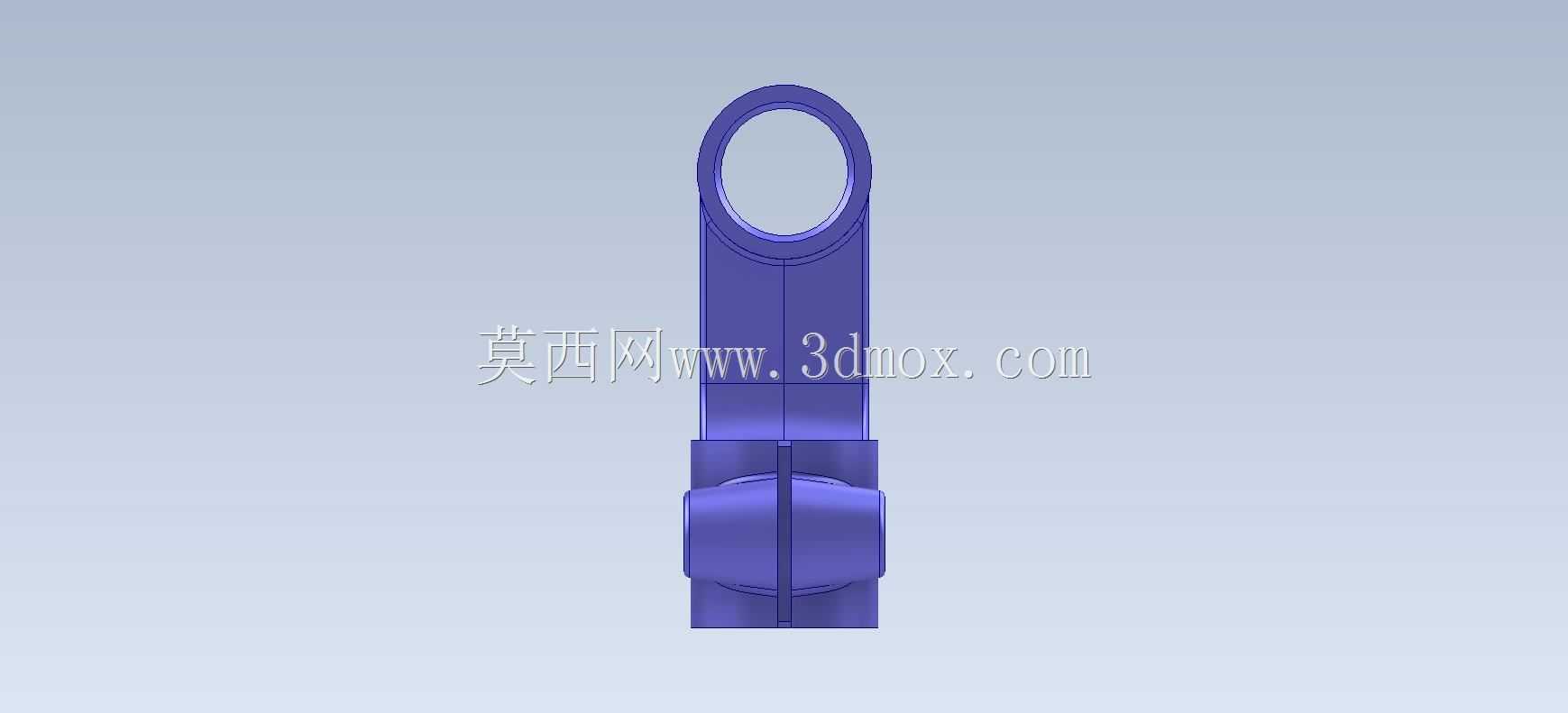

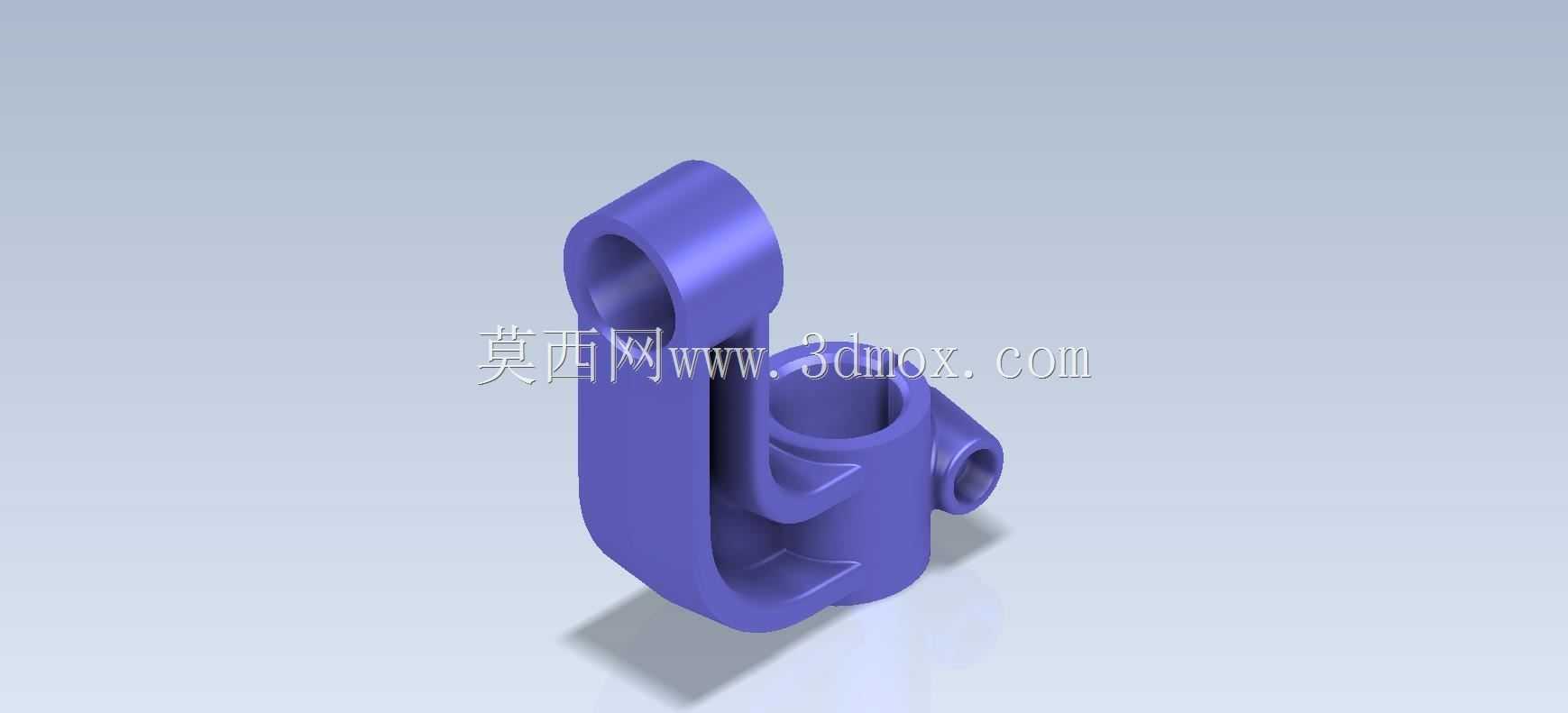

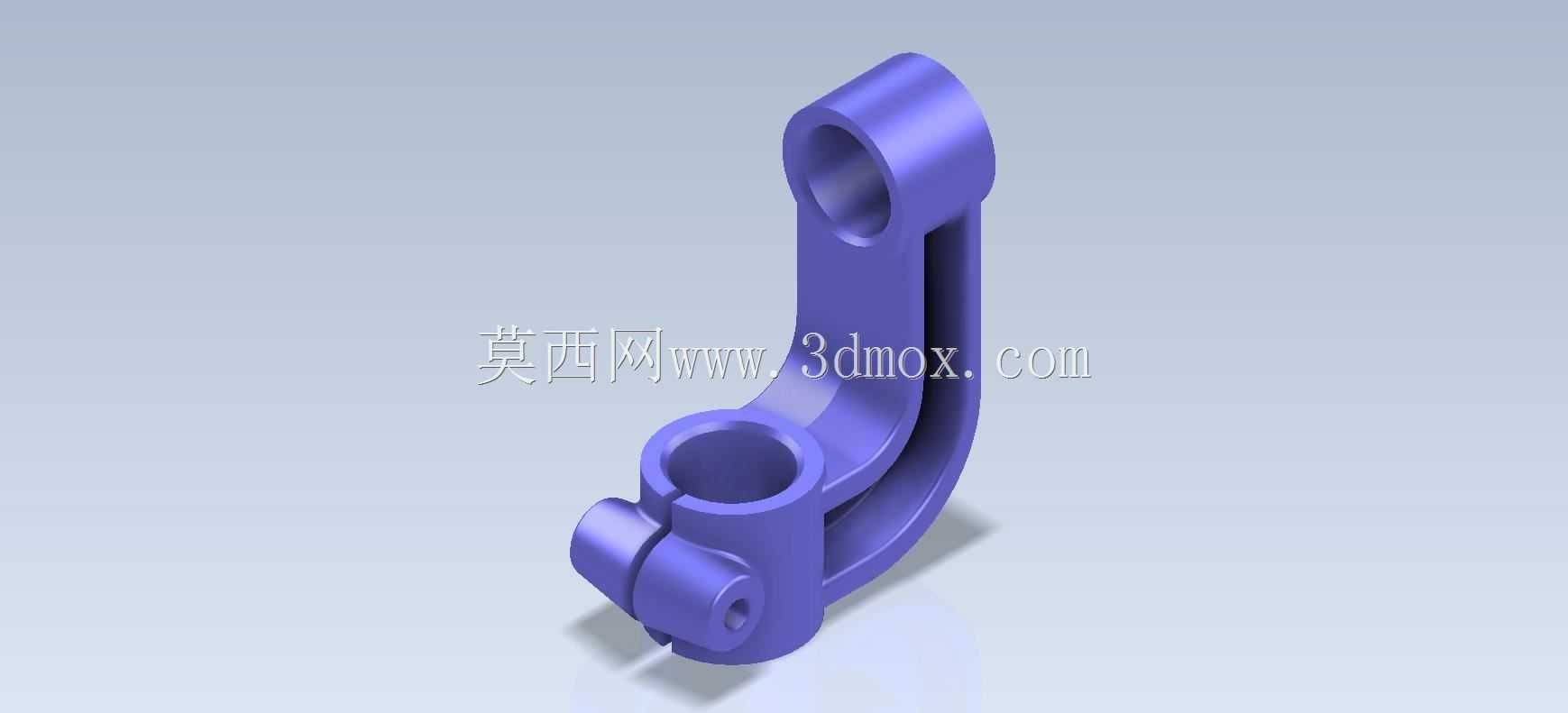

　　在轻工输送设备、小型工装夹具以及非标自动化线体的辅助定位机构中，这类弯臂式铰接支座是十分常见的传力连接构件，日常建模练习中拆解这类零件的结构逻辑，能帮设计者快速掌握带空间夹角的支座类零件建模思路，也能为后续同类型受力构件的选型改型积累实操经验。从实际使用场景来看，这类零件通常承担两个正交方向轴系的连接传力作用，上端的通孔用于穿装铰接销轴，和上方的摆动摇臂形成转动副，下端的夹装式轴孔结构，用于抱紧固定在设备的固定立柱或者横向导杆上，弯臂的空间弧度设计，刚好可以避让开设备内部的走线槽、相邻传动件的运动包络，避免机构运行过程中出现运动干涉。从设计逻辑上拆解这个零件，首先要确定两个安装孔的中心距以及空间夹角，

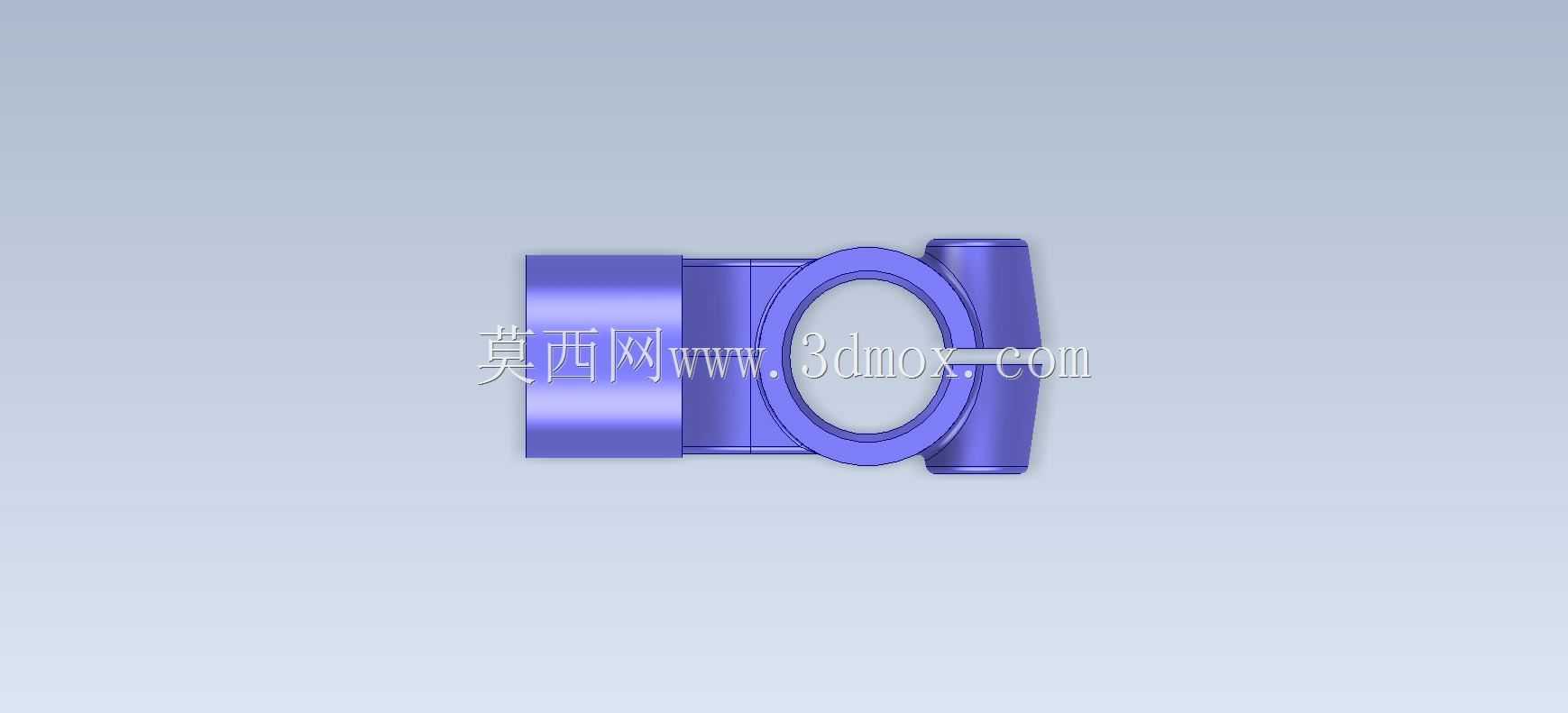

　　这两个参数直接决定了整个构件的传力路径，上端铰接孔的孔径要匹配对应销轴的公差配合，通常选H7间隙配合保证转动顺畅，孔的端面要做倒角处理，去除加工毛刺的同时，也方便销轴装配时的导入。下端的夹装结构是这类支座的核心设计点，开口槽的宽度要控制在合理范围，既保证锁紧螺栓拧紧时，夹臂能产生足够的弹性变形抱紧安装轴，又要避免槽宽过大导致夹臂应力集中出现断裂，夹装孔的内径公差通常选H8，和安装轴形成过渡配合，装配时靠螺栓的预紧力消除配合间隙，防止支座在设备运行过程中出现周向转动或者轴向窜动。弯臂部分的截面采用等强度设计思路，从上端铰接孔位置到下端夹装座位置，截面厚度随受力弯矩的变化平滑过渡，既避免了材料浪费降低零件自重，

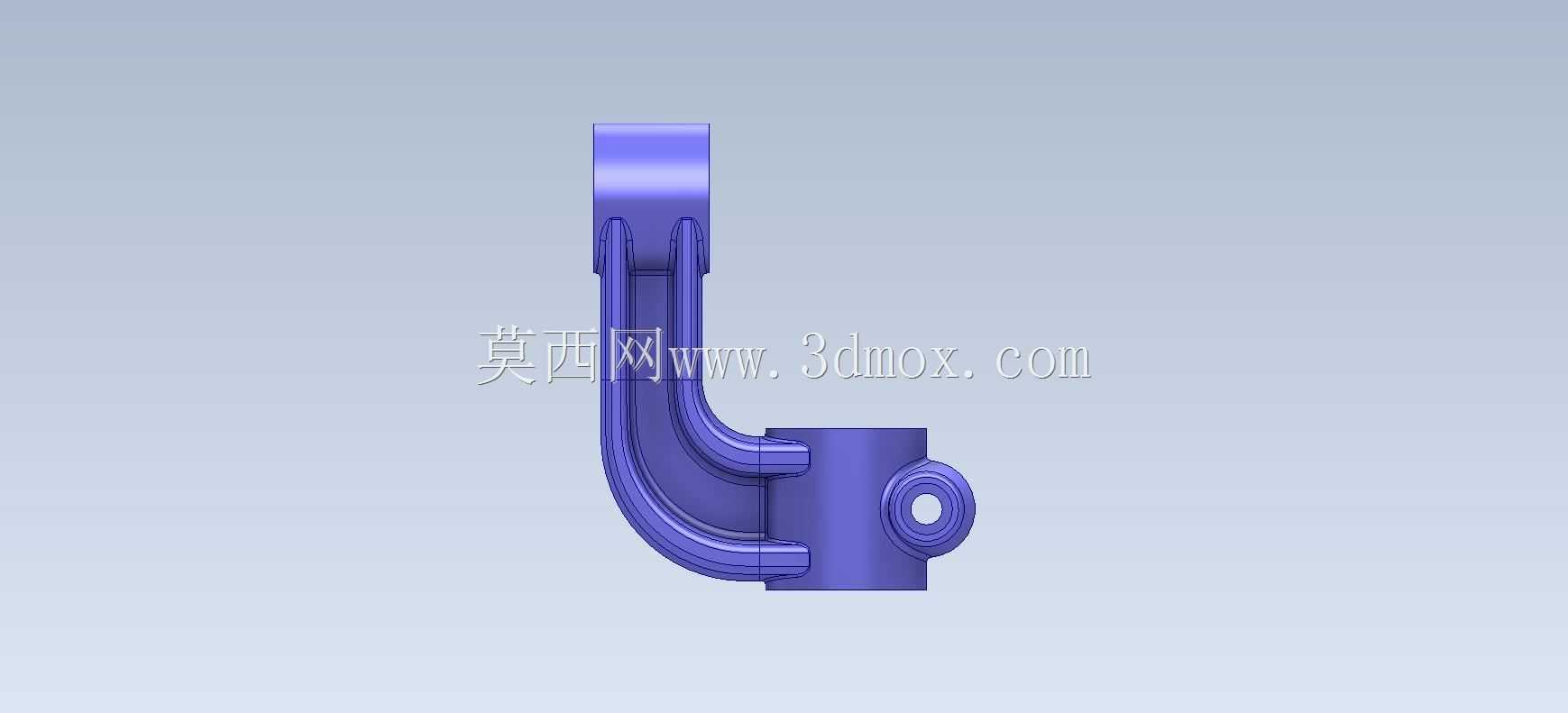

　　又能保证整个构件在承受交变摆动力时不会出现应力断裂，弯臂的内外侧圆弧过渡半径要足够大，减少应力集中点，尤其是在和上下两个安装座衔接的位置，要做倒圆角处理，避免机加工或者热处理过程中出现裂纹。从安装边界来看，这类零件的整体外轮廓要控制在对应安装空间的包络范围内，上端铰接孔的端面要和配合摇臂的侧面保留0.5到1毫米的间隙，避免转动时出现端面摩擦，下端夹装座的两个螺栓安装孔中心距要匹配标准螺栓的安装空间，保证拧紧工具能有足够的操作空间，夹装开口的方向要根据设备实际装配方向调整，方便现场装配时不用额外调整支座角度就能完成锁紧操作。建模过程中要注意几个容易出错的细节，首先是两个安装孔的空间角度定位，要提前建立好基准坐标系，

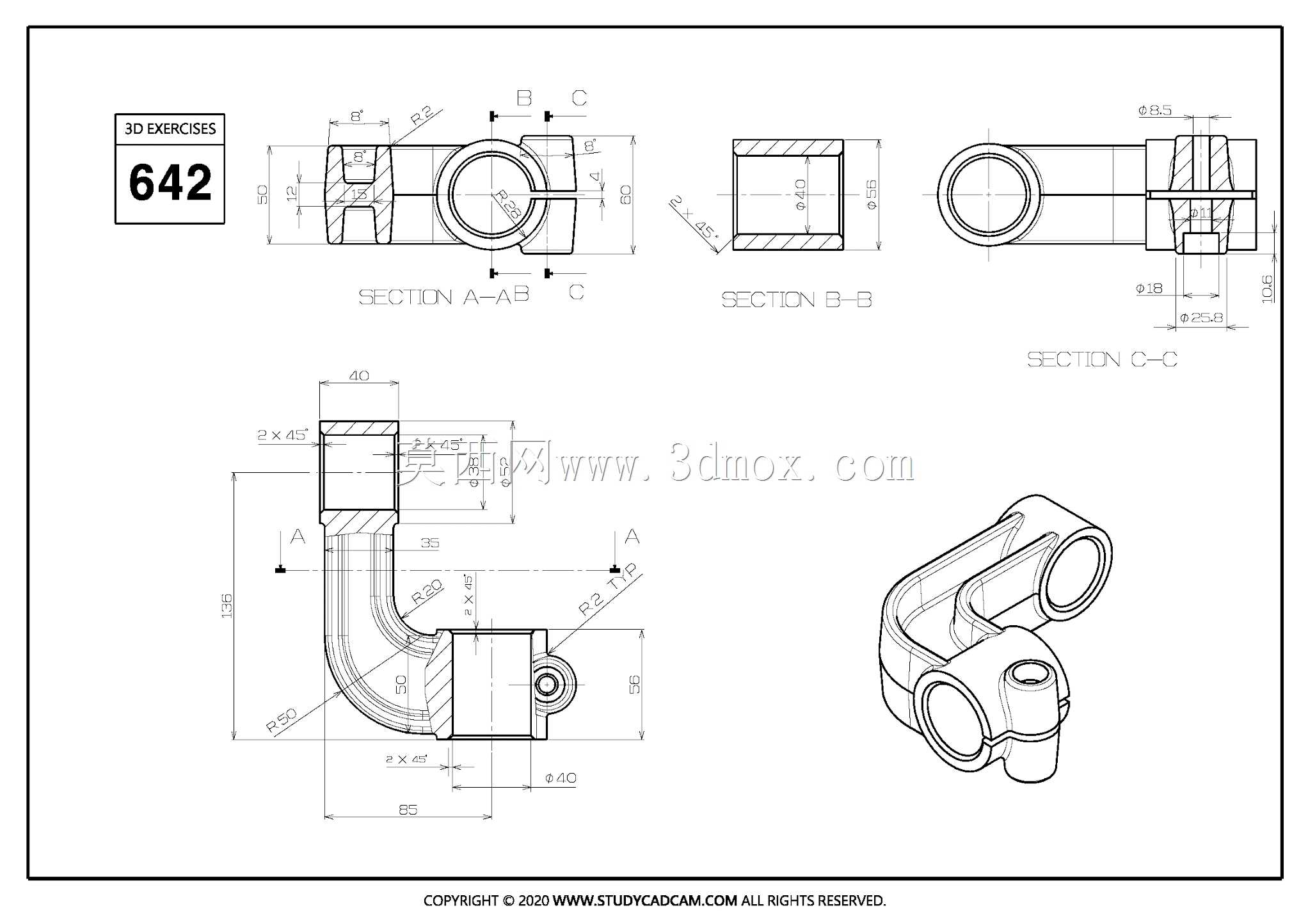

　　先确定下端夹装孔的中心轴线作为第一基准，再根据实际传动角度偏移建立上端铰接孔的基准轴，避免后续装配时出现角度偏差导致整个机构运动卡滞；其次是夹装槽的切除深度，要刚好切到夹装孔的内壁位置，不能切穿整个孔壁，否则会导致夹装时抱紧力不足；另外零件上所有的棱边都要做0.5到1毫米的倒角或者倒圆角，既符合机加工的工艺要求，避免锐边划伤装配人员，也能减少零件在受力时的应力集中。这类零件的材质通常选用45号钢或者铝合金，根据实际受力大小选择，受力较大的场合用45号钢做调质处理，表面做发黑防锈，受力较小的轻量化场合用6061铝合金做阳极氧化处理，兼顾强度和减重需求。在实际设备维护中，这类铰接支座属于易损件吗？其实只要铰接孔内加装铜套或者自润滑轴承，定期加注润滑脂，避免干摩擦，这类零件的使用寿命基本能和设备整体寿命匹配，日常巡检只需要检查下端夹装螺栓的预紧力，防止螺栓松动导致支座移位即可。很多新手在做这类零件建模练习时，容易忽略工艺性问题，比如把弯臂的过渡圆角做的太小，或者夹装槽的位置设计不合理导致加工时无法下刀，还有的会把两个安装孔的壁厚设计的太薄，导致受力时出现变形，这些问题都需要在练习过程中结合实际加工工艺、装配需求反复调整参数，才能真正掌握这类支座类零件的设计精髓，而不是只画出外形轮廓。
