换挡块凸轮凸台组合结构练习模型

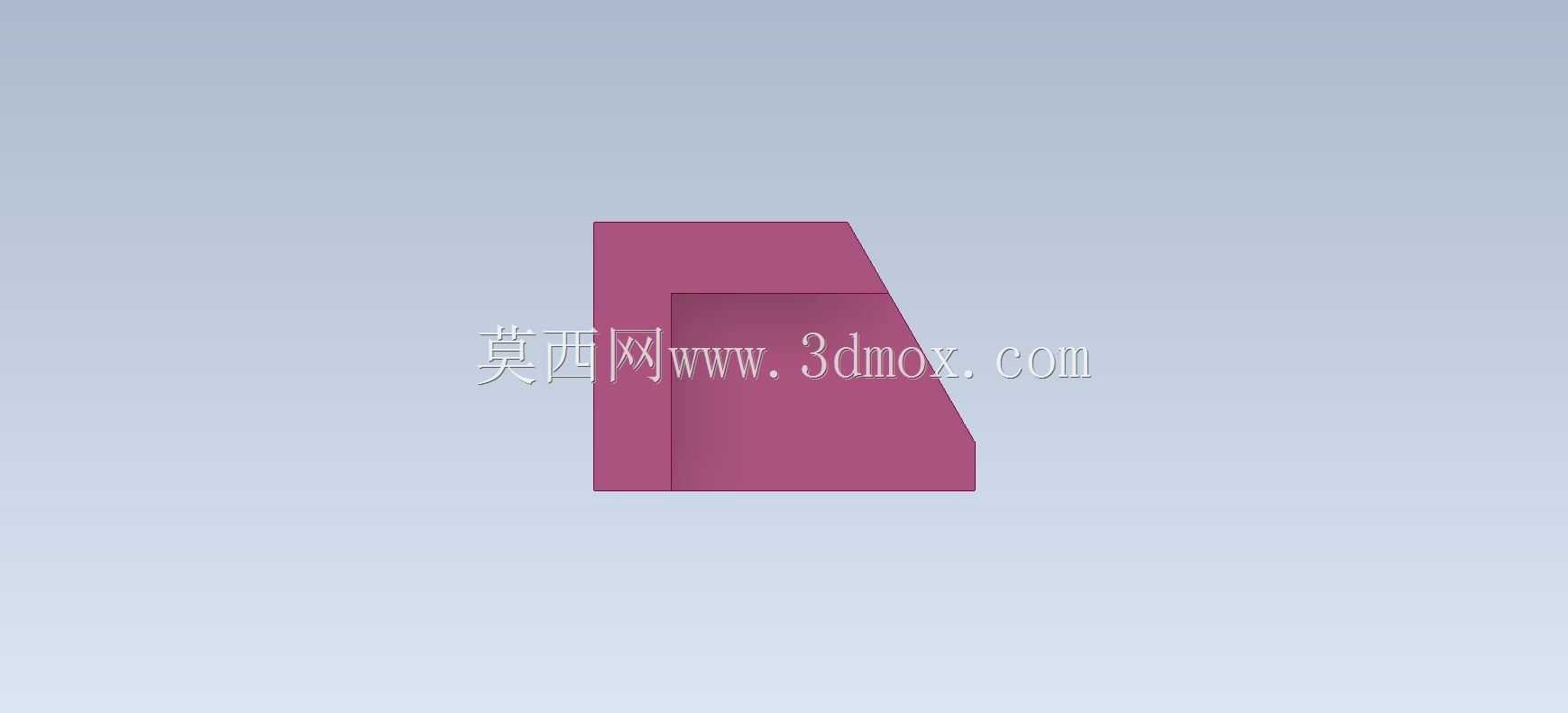

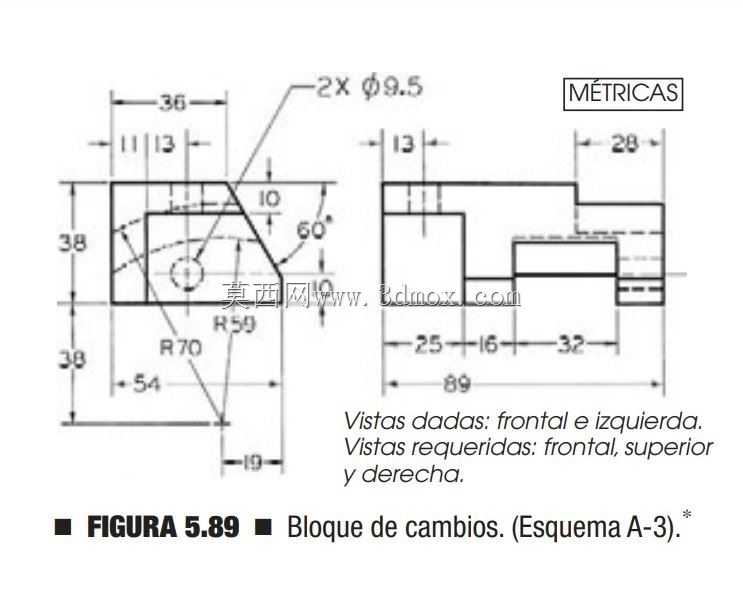

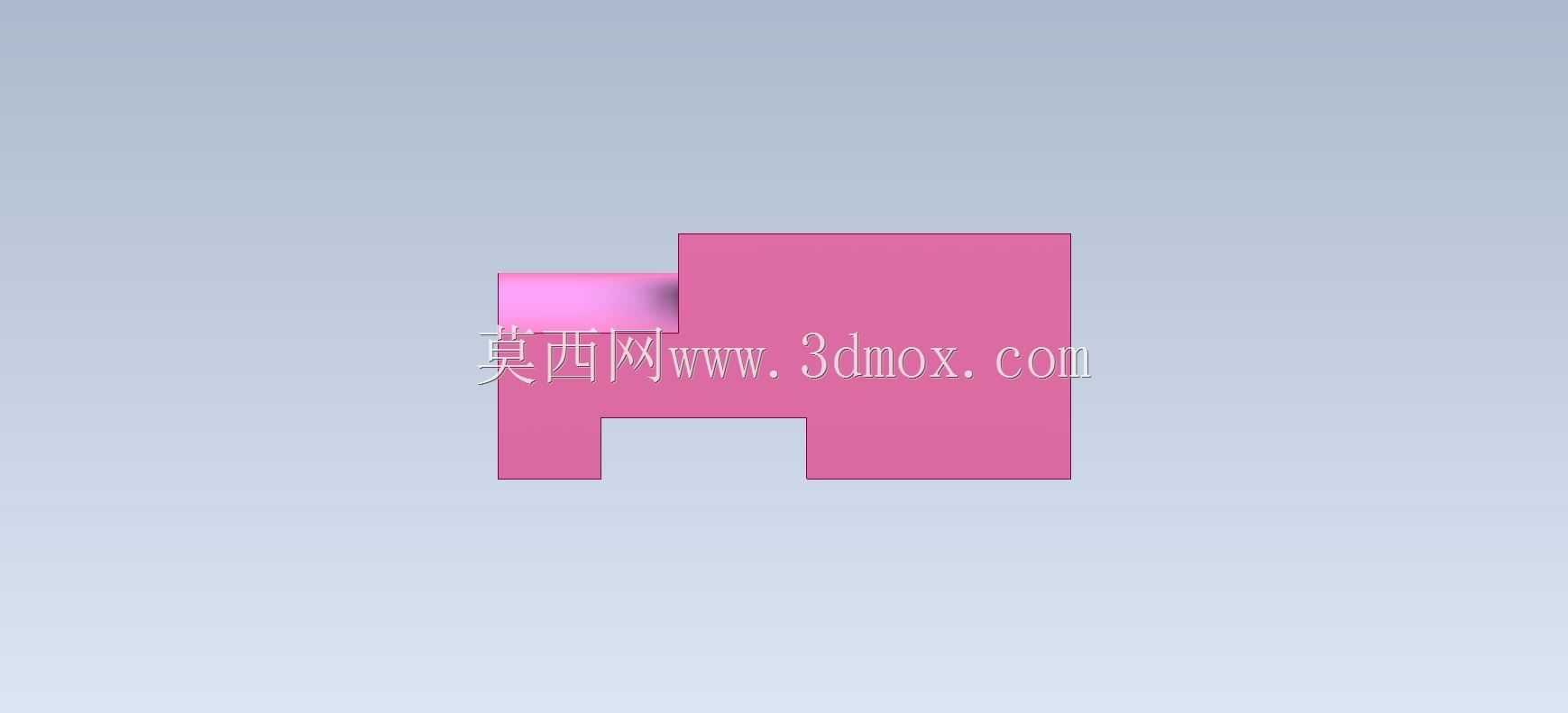

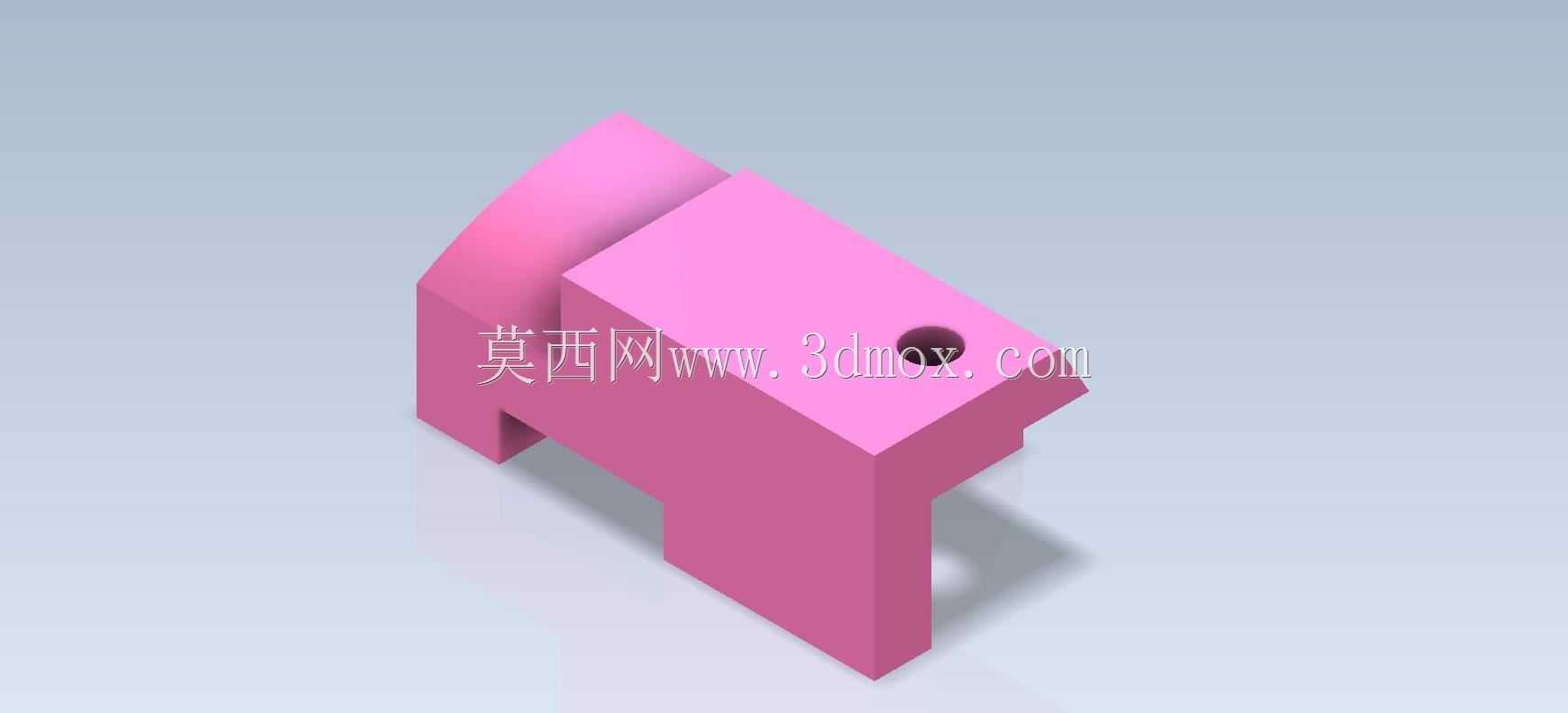

　　在手动换挡机构的传动链路里，换挡块与凸轮凸台的配合精度直接决定挡位切换的顺畅度与卡滞风险，这类组合构件常见于小型变速箱、进给调节机构以及工位切换装置中，承担着把直线或旋转输入转化为定距位移输出的作用，日常建模练习里拆解这类结构，能快速掌握多特征融合的建模逻辑，也能对实际装配的干涉边界形成具象认知。从结构本身来看，这个构件的主体是方块状的换挡基座，一侧延伸出半圆柱状的凸轮凸台结构，基座上预留的通孔是销轴安装位，用来把整个构件铰接在安装基板上，下方两个对称的支脚是滑动支撑面，工作时沿着导向槽做定角度摆动，凸台部分则与拨叉的凹槽配合，当构件绕销轴转动时，凸台的曲面轮廓会推动拨叉完成轴向位移，实现挡位或者工位的切换。

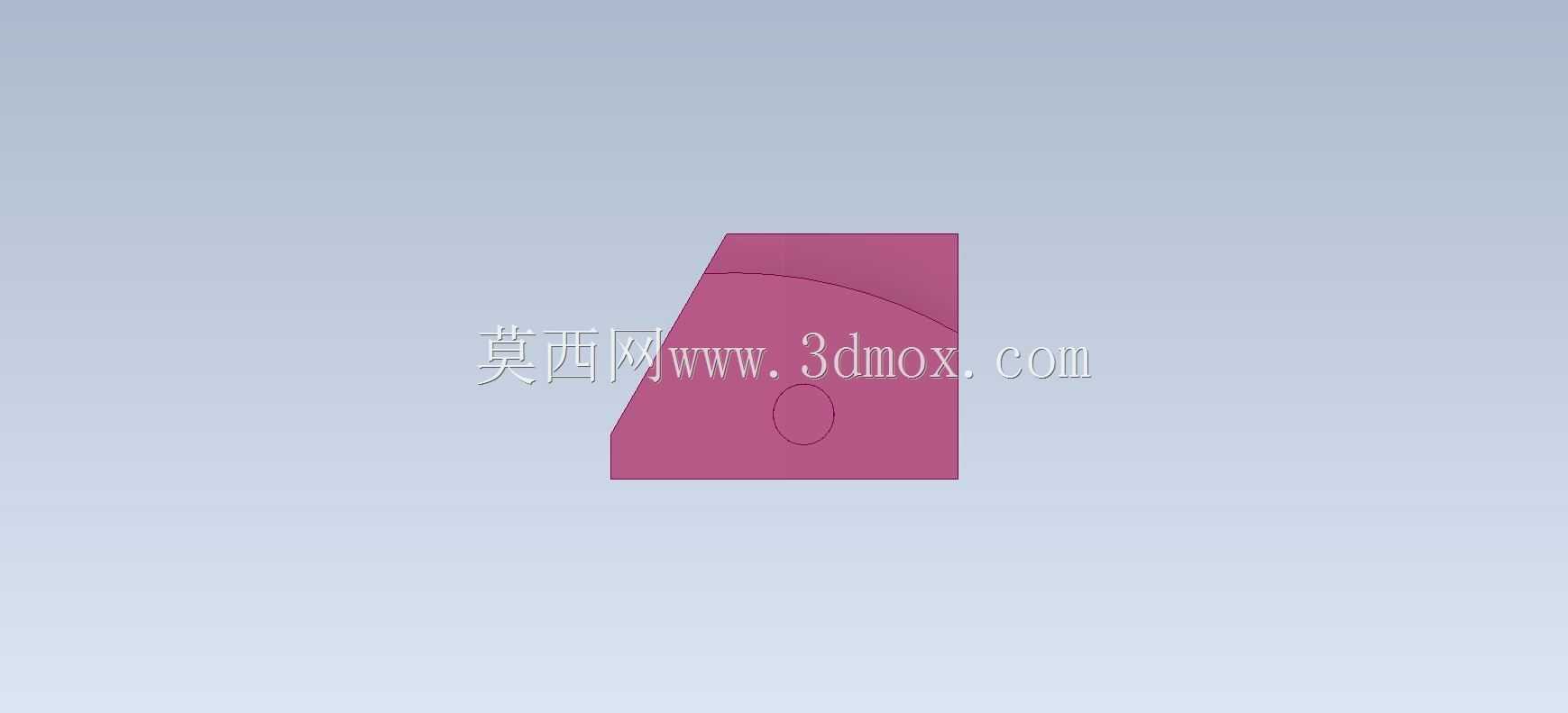

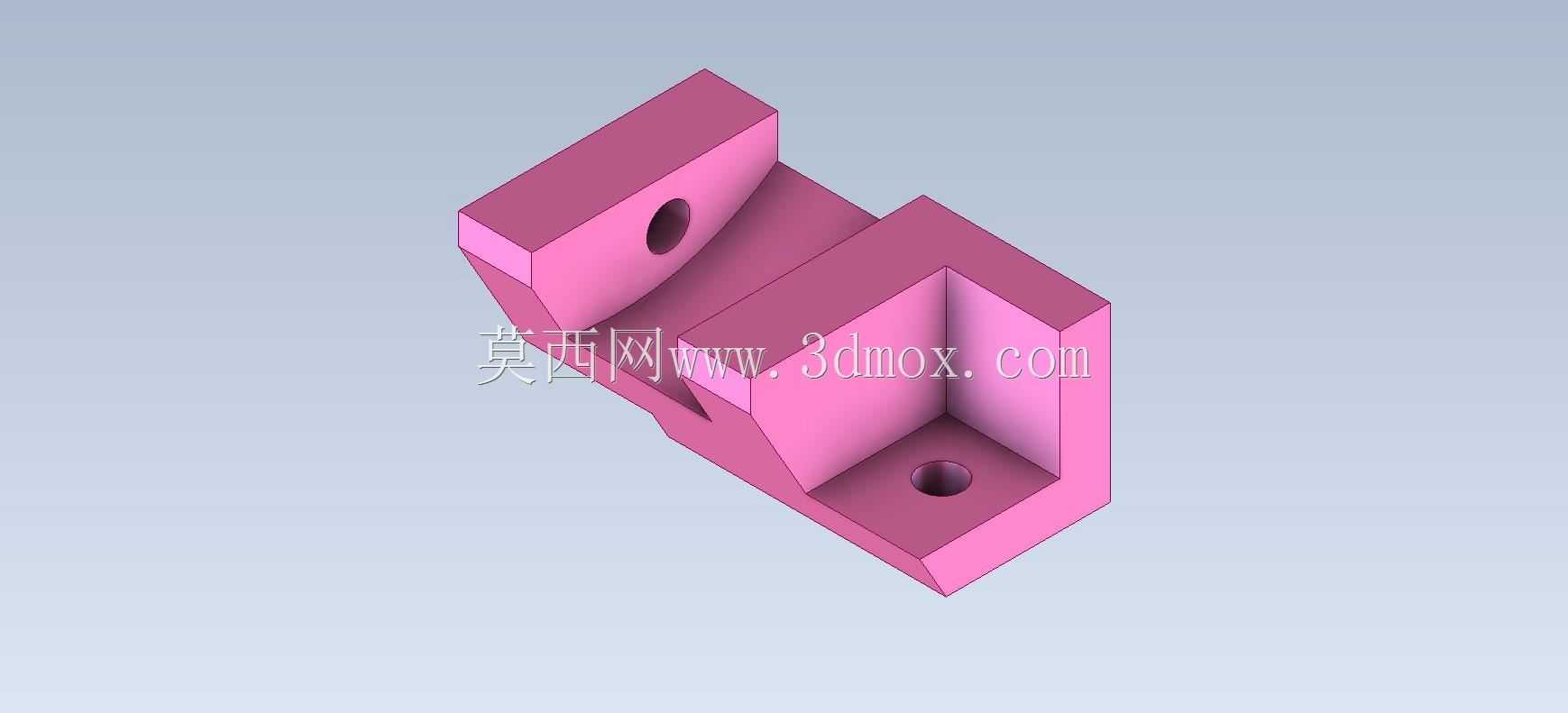

　　建模的时候首先要确定安装基准面，以销轴孔的中心轴线作为整个零件的设计基准，先拉伸出主体方块的基本轮廓，这里要注意支脚的间距需要匹配导向槽的宽度，预留0.1到0.2mm的滑动间隙，避免实际装配时出现卡滞；之后处理半圆柱凸台部分，凸台的圆心要与销轴孔的中心保持固定的偏心距，这个偏心距直接决定了拨叉的最大行程，建模时不能随意改动偏心数值，要先根据行程需求计算好偏心量再做拉伸或者旋转特征，凸台与主体方块的衔接处要做圆角过渡，避免应力集中导致工作过程中出现断裂。销轴孔的位置要兼顾整体的受力平衡，孔的深度要贯穿整个主体基座，孔径要与选用的销轴直径保持基孔制间隙配合，孔口处要做微小的倒角，方便销轴压装的时候顺利导入，也能去除加工毛刺。

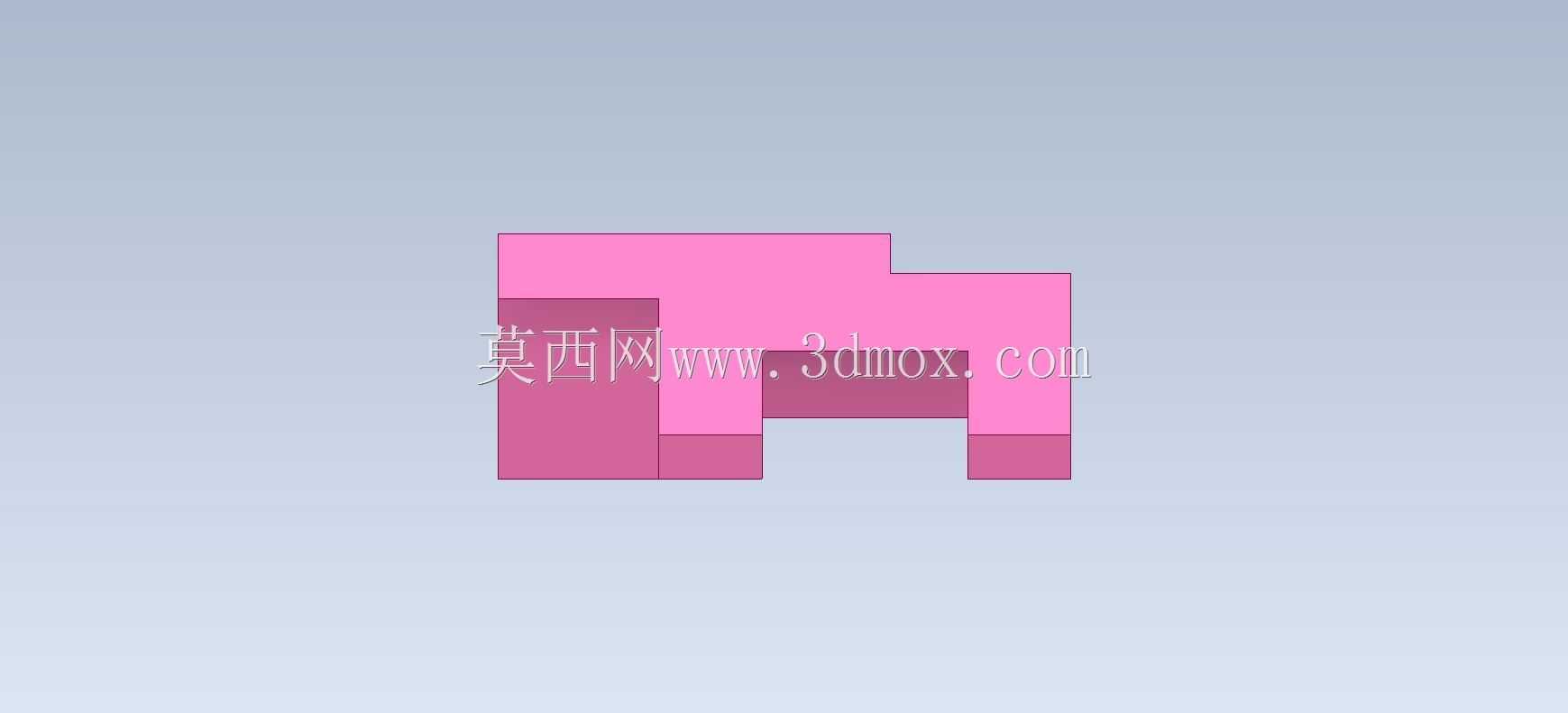

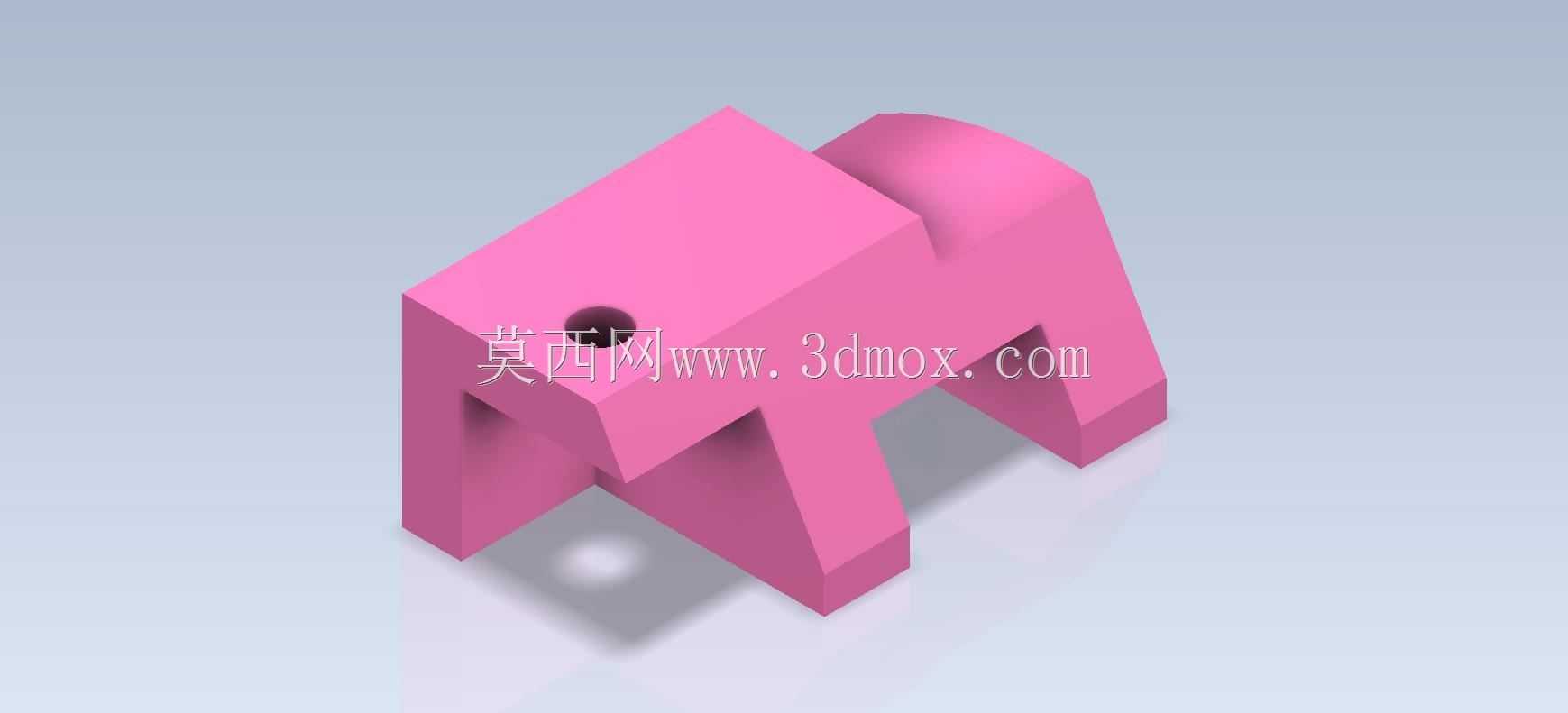

　　下方的两个支撑支脚，其底面要保证共面，平面度公差控制在0.05mm以内，否则摆动过程中会出现单侧受力磨损加剧的问题，支脚的内侧与外侧都要与导向槽的侧壁保持平行，平行度公差不超过0.03mm，保证滑动过程中不会出现别劲的情况。从安装边界来看，整个构件绕销轴转动的最大摆角由凸台的轮廓角度决定，建模时要做运动仿真检查，确认摆动到两个极限位置时，构件的边缘不会和周边的壳体、其他传动零件发生干涉，尤其是凸台的曲面部分，要检查整个转动行程里与拨叉凹槽的接触是否连续，不能出现接触断点导致的挡位虚位。这类零件实际加工时一般采用45号钢或者硬质尼龙材质，金属材质的话支撑面和凸台工作面需要做淬火处理提升耐磨性，尼龙材质则多用于低速轻载的手动调节机构，

　　不需要额外表面处理。建模过程中要注意各个特征的父子关系，把基准轴、基准面放在特征树的最前端，后续的拉伸、旋转、倒角、圆角特征都依附于基础基准，这样后续修改偏心距、支脚间距、孔径参数的时候，不会出现特征报错的情况，也方便后续根据不同的机构行程需求快速调整参数生成衍生版本。很多初学者做这类组合特征建模的时候，容易忽略工作行程对应的轮廓尺寸，只照着外观做形状，忽略了偏心距、摆角、配合间隙这些实际影响功能的参数，做出来的模型只能看外观，没法用到实际的装配仿真或者工程图输出里，练习的时候就要带着工程思维，每做一个特征都想清楚这个特征对应的功能是什么，配合关系是什么，公差要求是什么，才能把建模练习的价值最大化，而不是单纯堆彻特征做出形似的几何体。另外凸台的曲面轮廓如果是等距凸轮的话，可以直接用拉伸半圆的方式做，如果是变行程的凸轮轮廓，则需要通过方程式驱动曲线来生成轮廓线，保证位移输出符合设计的运动规律，这个练习模型采用的是等半径半圆柱凸台，属于基础的凸轮换挡结构，适合刚接触多特征组合建模的设计者练习，掌握这类基础结构之后，再去做复杂轮廓的圆柱凸轮、盘形凸轮建模时，就能快速理清基准选择、特征构建、干涉检查的完整流程。
