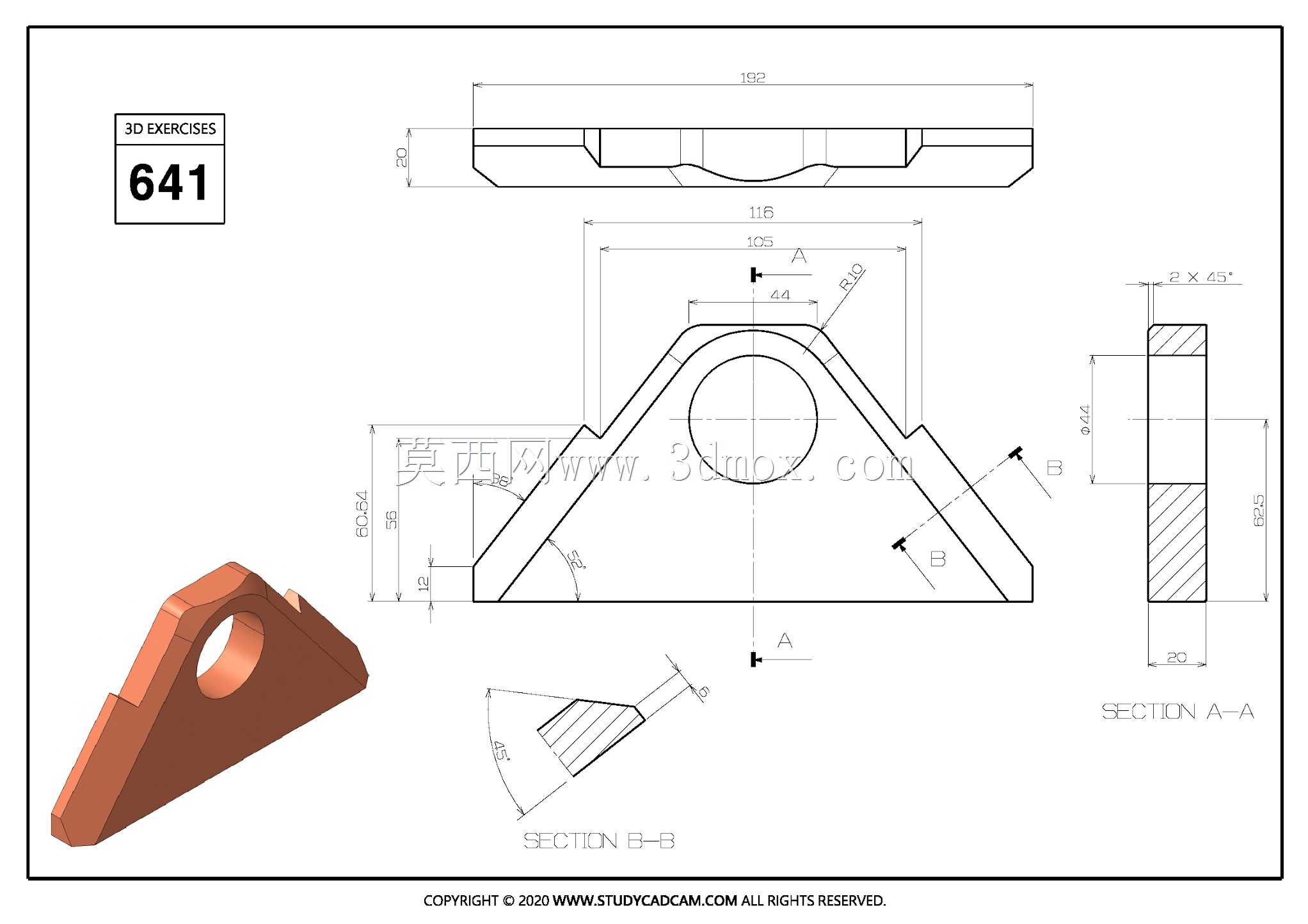

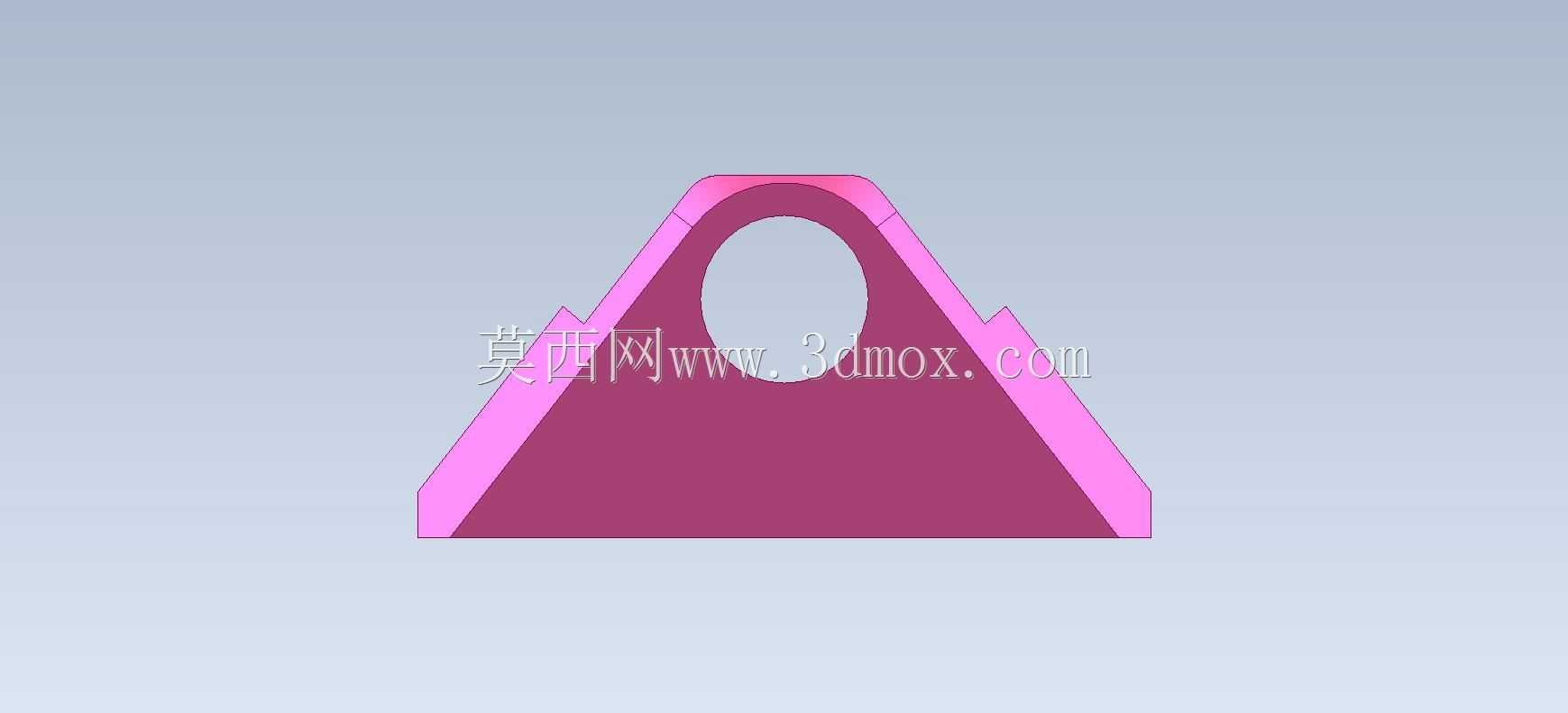

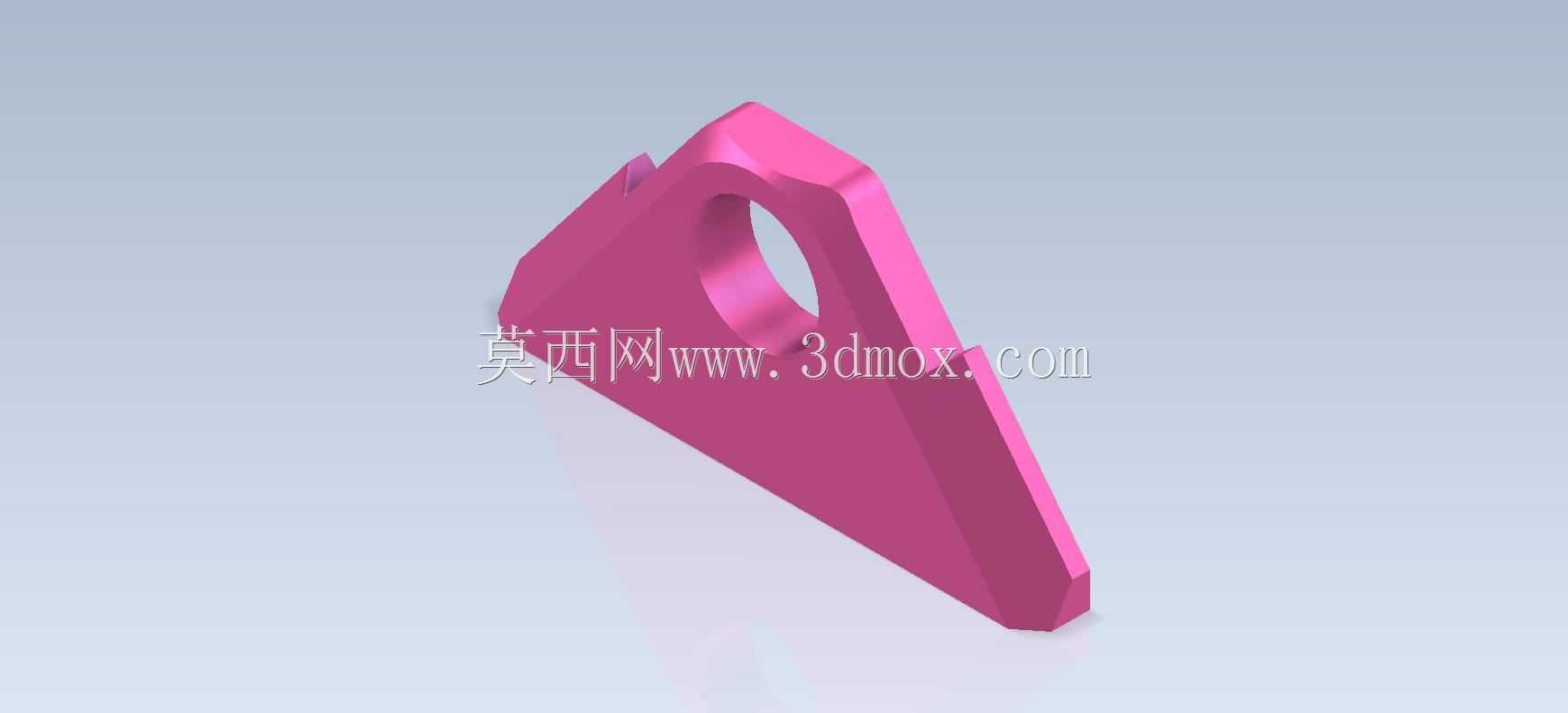

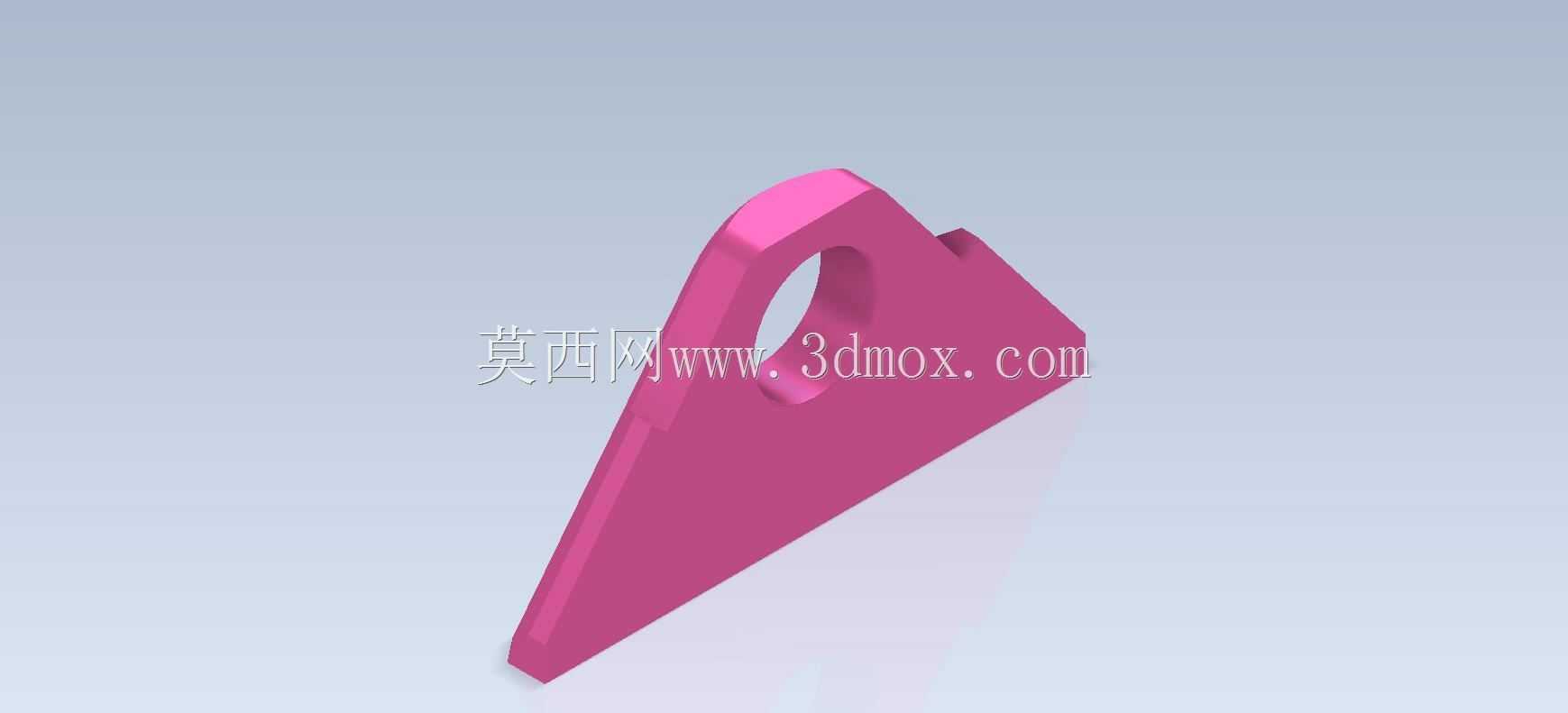

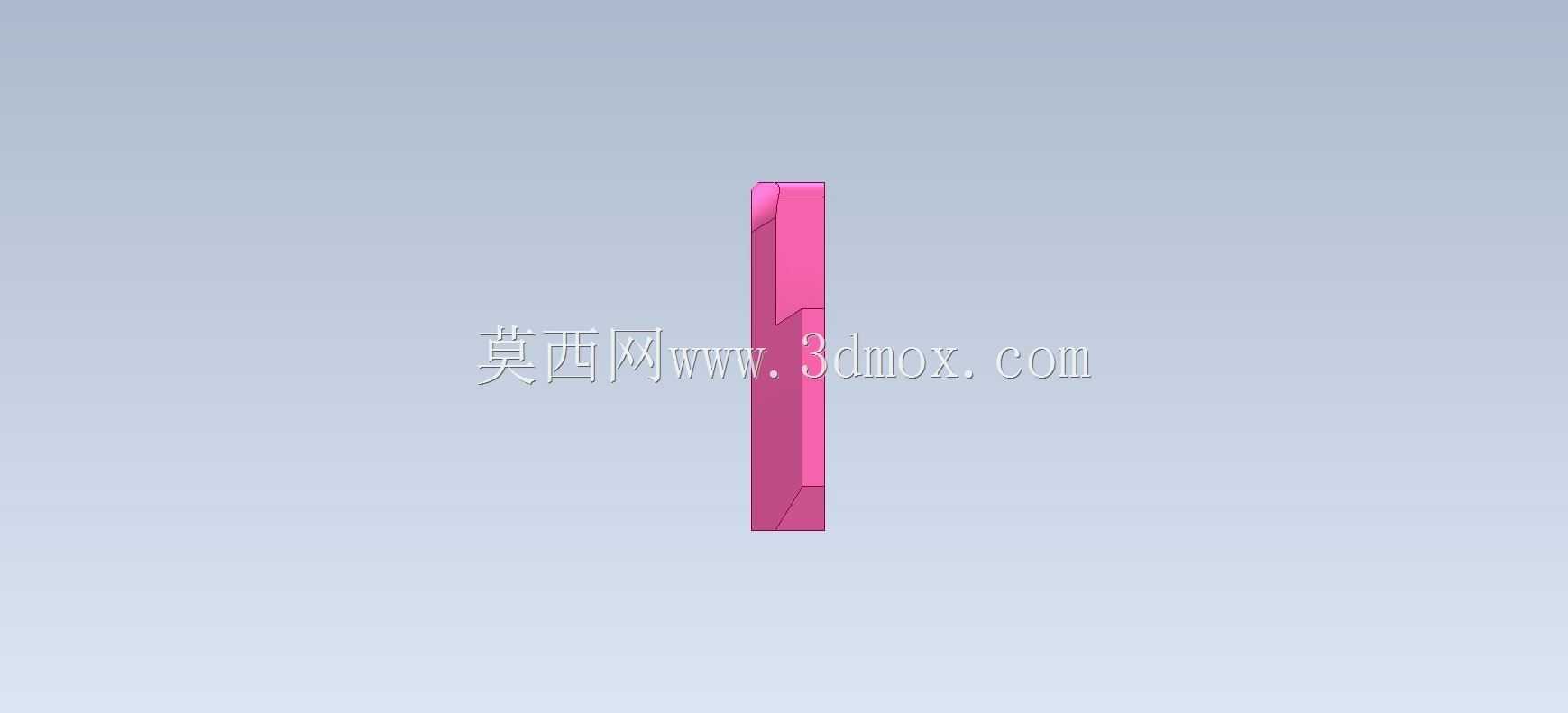

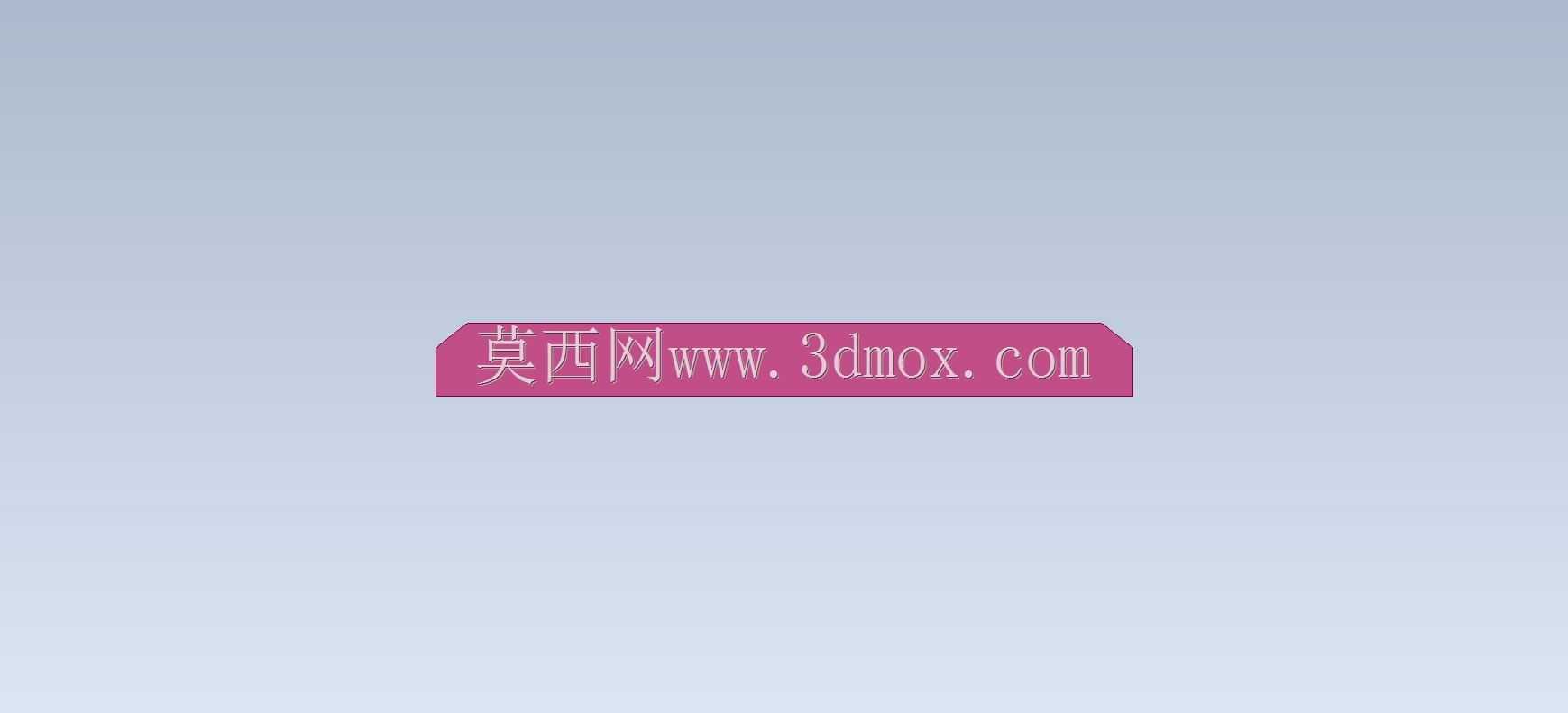

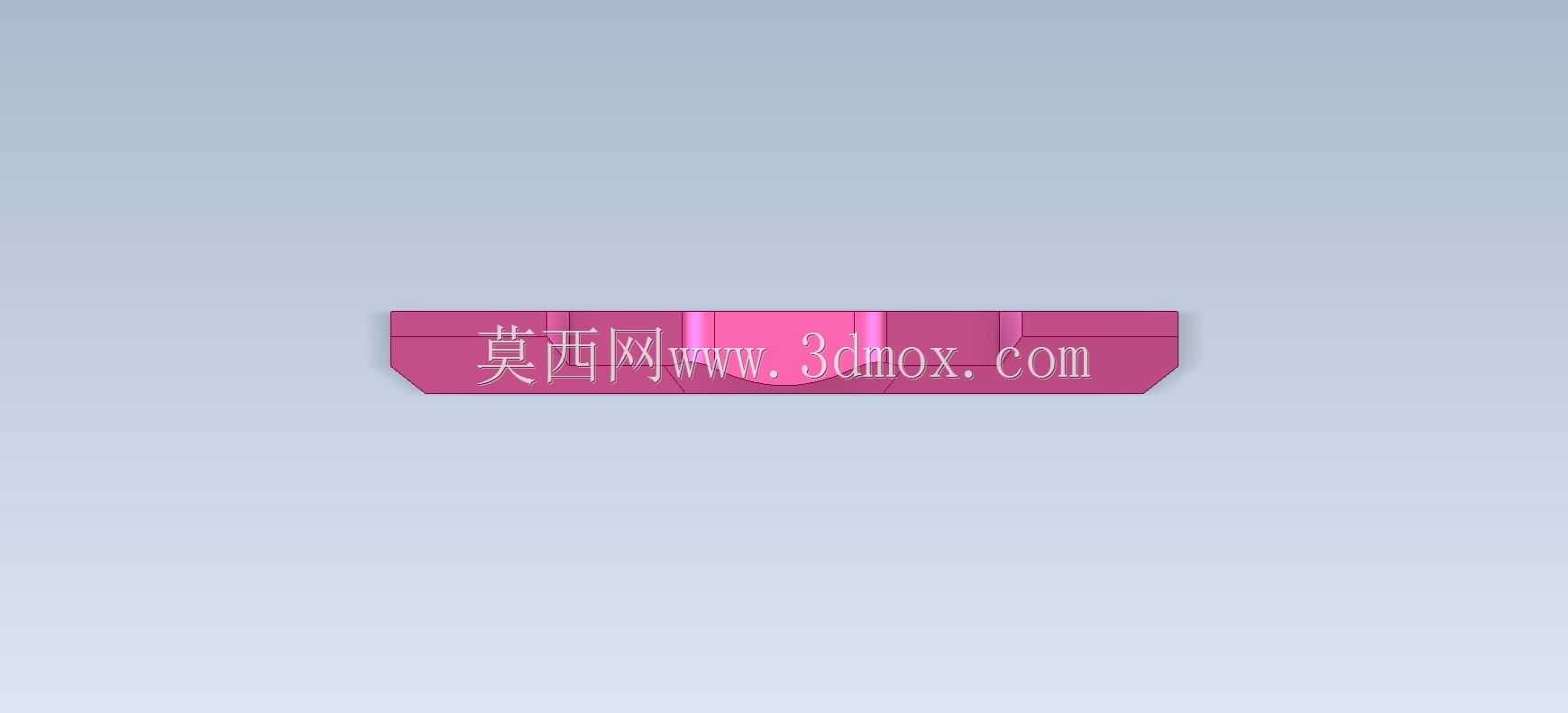

这类斜置三角构型的带孔支撑件,在轻工输送线侧边挡料机构、小型工装夹具的定位压紧模块里应用频次不低,日常做设备改造时经常会遇到类似的结构需求,核心是利用三角构型的力学稳定性,在有限安装空间里实现斜向支撑与铰接连接的复合功能。从结构功能来看,构件上的大直径通孔是核心铰接位,用来穿装销轴或者铰接螺栓,实现与相邻摆动部件的转动配合,孔位周边做了局部加厚处理,避免铰接部位受交变载荷时出现应力开裂,构件的三个端面分别对应不同的安装贴合面:底部平直端面用来与设备基座或者安装基板贴合锁附,侧边斜端面是支撑受力的传力面,顶部的小凸台结构是用来卡装限位挡片,防止铰接销轴窜动脱出。设计这类构件的时候,首先要核算铰接孔的承载剪切力,
根据配套销轴的直径确定孔的公差配合,一般转动配合选H8/f7的间隙配合,保证转动顺畅无卡滞,同时孔口要做C1的倒角,既方便销轴装配导入,也能去除机加工毛刺避免应力集中。构件的整体斜角角度是根据实际安装的力臂角度确定的,要保证支撑受力方向与构件的主传力筋方向重合,避免出现额外的弯曲力矩,减少不必要的材料冗余。外形尺寸方面,这类练习件的整体长度一般控制在80-120mm区间,宽度在30-40mm,厚度根据承载需求选10-15mm,安装边界要注意铰接孔中心到底部安装面的垂直距离,以及到侧边安装面的水平距离,这两个尺寸是安装适配的核心尺寸,公差要控制在±0.1mm以内,避免装配时出现位置干涉。构件的外轮廓棱边全部做了R2-R3的圆角过渡,
一方面是减少热处理或者受力时的应力集中点,另一方面也避免安装调试时锋利棱边划伤操作人员。从建模逻辑来看,这类结构适合先绘制主体的三角截面轮廓,拉伸成基础实体后,再切除出中间的铰接通孔,最后添加侧边的小凸台和各处圆角,建模过程中要注意各个特征的父子关系,把安装基准面的特征放在最前面,方便后续修改尺寸时快速调整,不会出现特征报错。实际生产中这类零件一般选用45号钢加工,表面做发黑处理防锈,如果是用在有腐蚀的工况下也可以换成304不锈钢材质,加工时先铣削六个安装基准面,保证平面度在0.05mm以内,再精加工铰接孔,保证孔的圆柱度和表面粗糙度达到Ra1.6,满足转动配合的要求。这类结构虽然看起来构型简单,
但涵盖了铰接支撑类零件的核心设计要点,做建模练习的时候不能只照着轮廓画外形,要结合实际受力和装配需求去理解每个结构的作用,比如为什么孔位要做局部加厚,为什么斜角角度是这个数值,为什么棱边要做圆角处理,把这些逻辑理清楚,才能把练习的内容转化成实际设计的能力,后续遇到同类的支撑铰接结构时,就能快速根据工况调整参数完成设计,不用再从零开始摸索结构形式。
