红色异形阀类安装基座结构练习模型

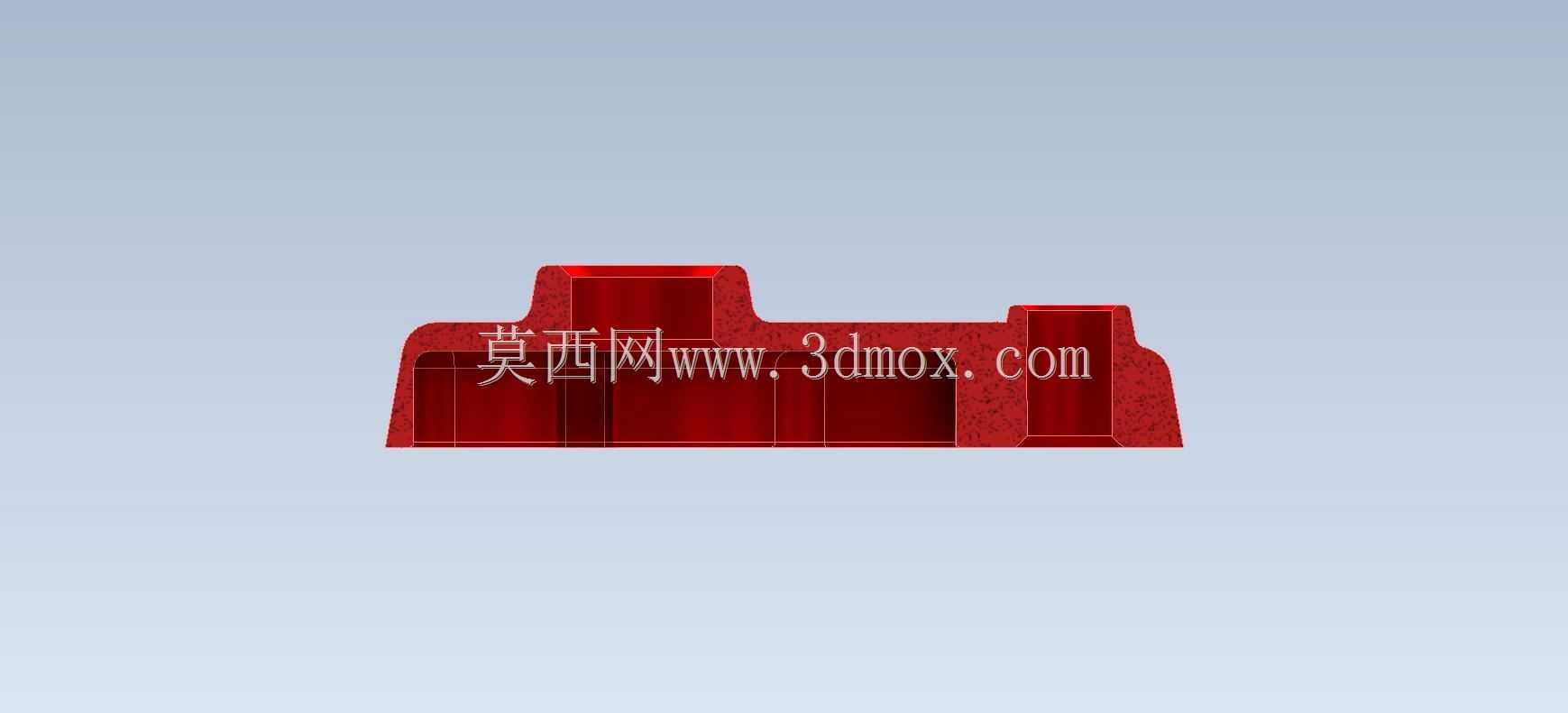

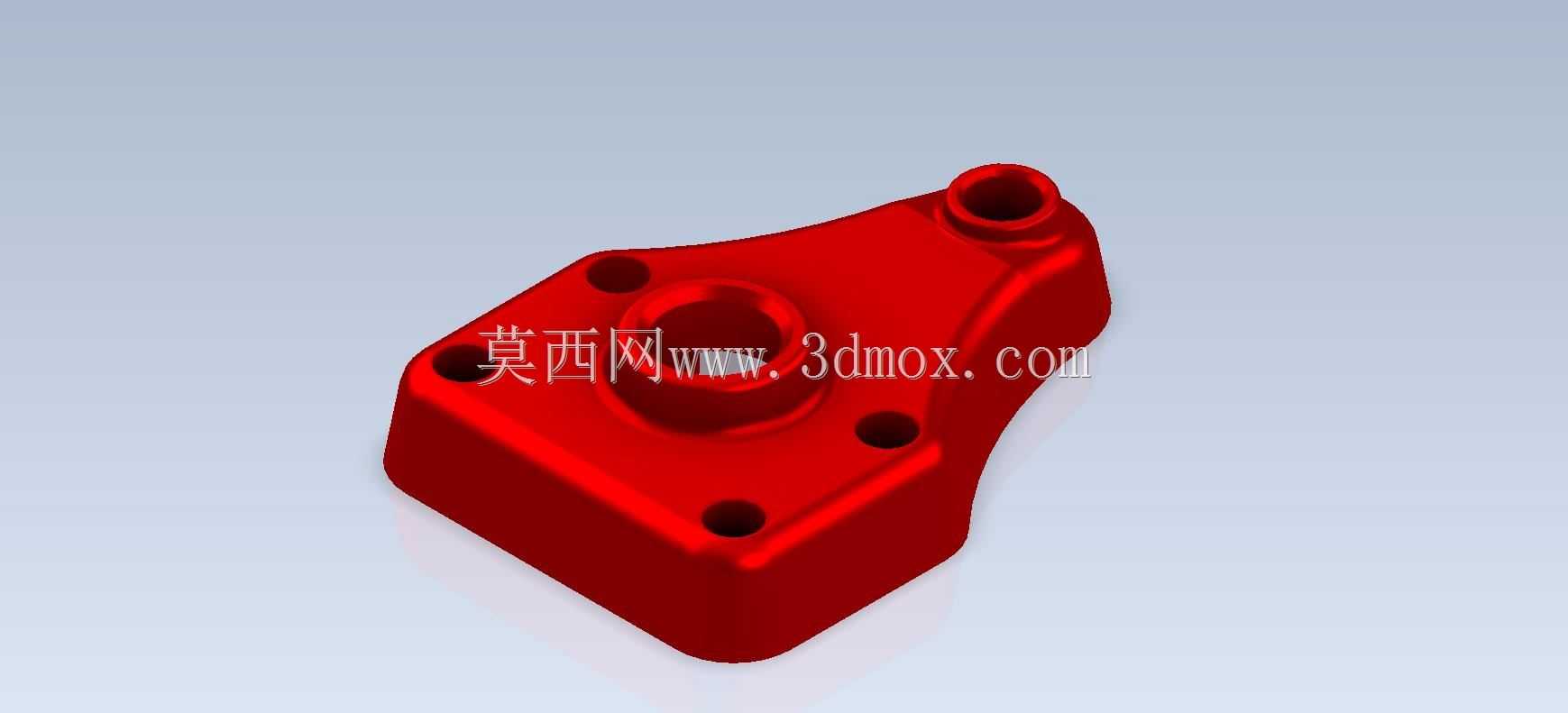

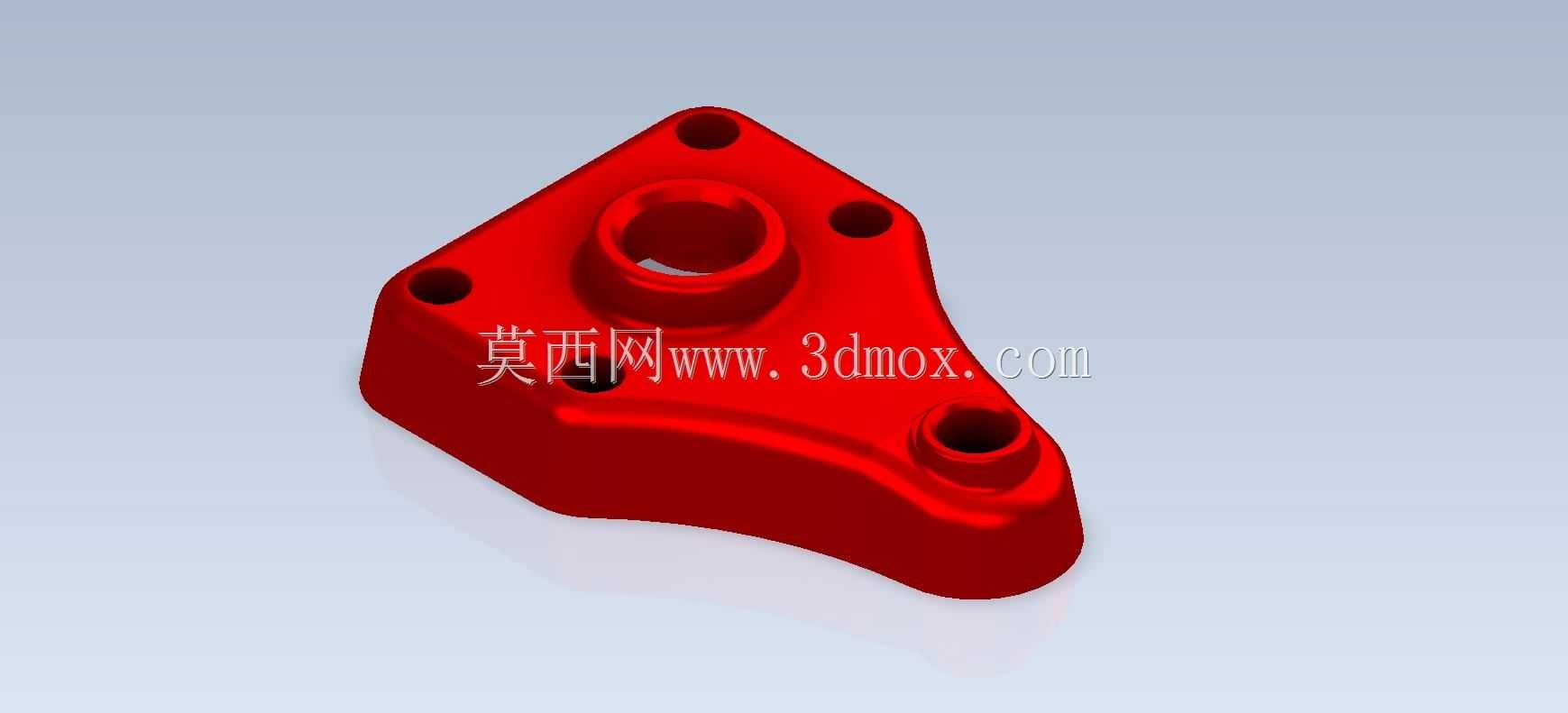

　　在液压与气动系统的阀组集成安装场景中，这类异形安装基座是衔接管路接口、固定控制阀体的核心承载零件，日常多应用在小型液压动力单元、桌面级气动试验台、小型流体控制模组的集成布局里，承担着介质导流、元件定位、密封承压的多重作用，区别于标准方形阀块，这类异形基座往往是根据设备内部局促的安装空间做的定制化结构设计，能在有限的腔体空间内完成多通路的介质转向与元件固定。从结构设计逻辑来看，整个基座采用一体化铸造成型后做机加工的工艺路线，主体轮廓顺着内部流道的走向做了斜向过渡，没有多余的直角凸台，既减少了铸造时的应力集中点，也能降低流体在腔体内转折时的压损。基座顶部的凸台是核心的阀体安装位，中间的沉孔用于安装主阀的阀芯导向套，

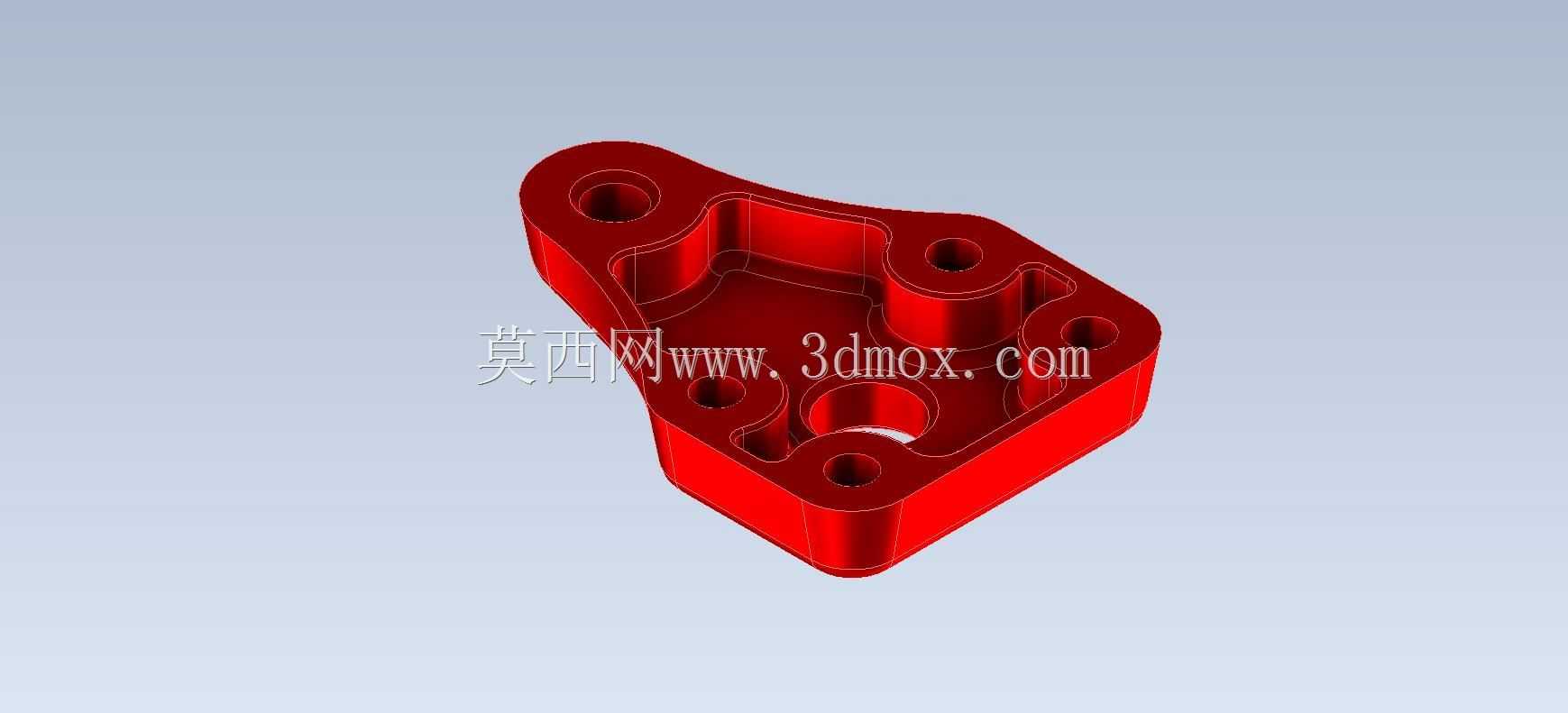

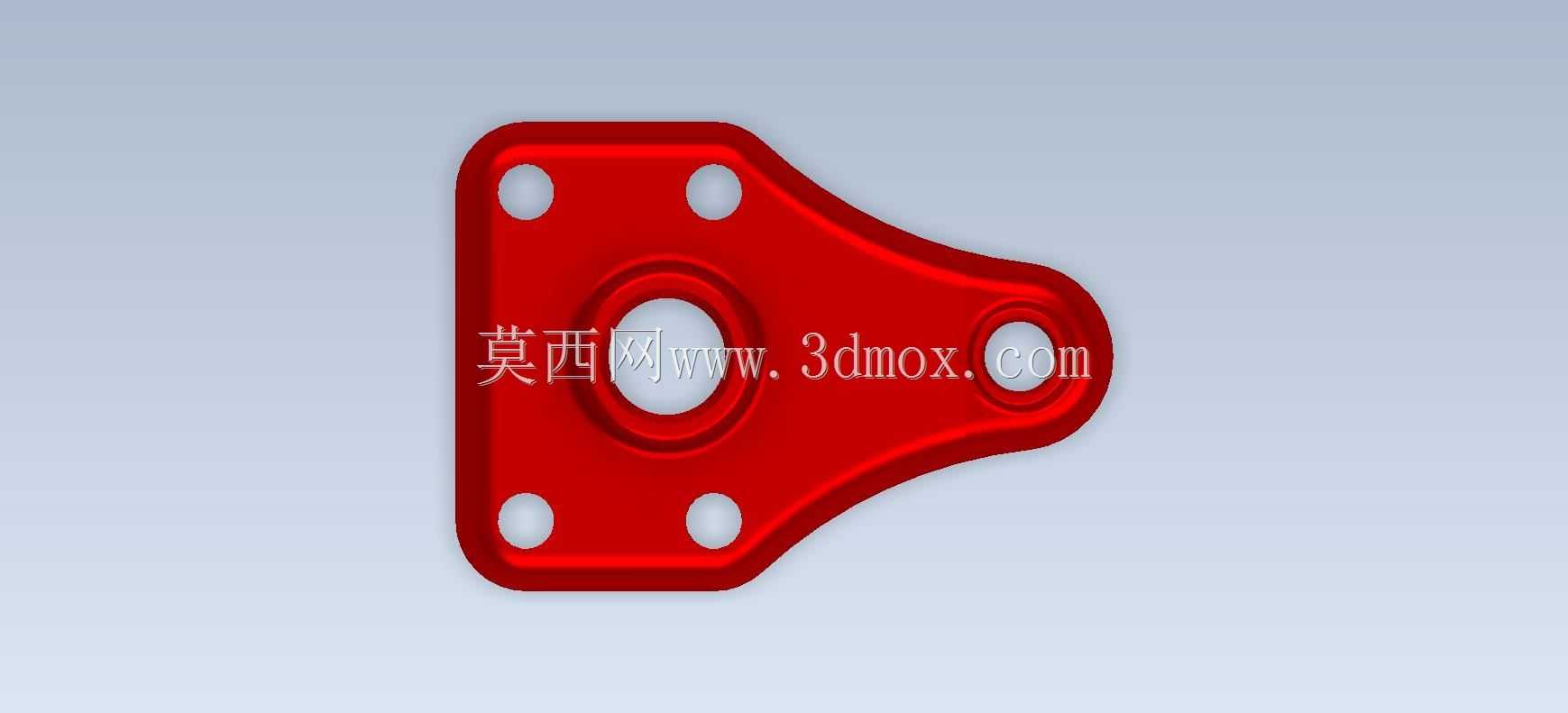

　　孔位周边的四个均布安装孔是用来穿装固定螺栓，将上部的控制阀牢牢压合在基座密封端面上，孔位的位置度公差需要控制在0.05mm以内，才能保证阀体安装后密封面完全贴合，避免带压介质出现渗漏。基座侧上方突出的圆柱形凸台是外接管路的接口位，内孔会加工管螺纹用来对接快插接头或者硬管接头，凸台的高度刚好预留出扳手拧动接头的操作空间，不会和周边安装的其他元件产生干涉。基座本体上分布的多个沉头孔是自身的固定安装位，孔位的布局避开了内部的流道走向，不会出现钻穿流道导致介质泄漏的问题，沉孔的深度刚好能让内六角螺栓的头部完全埋入基座表面，不会突出平面影响上部元件的安装。从安装边界来看，整个基座的最大外轮廓长度约为120mm，最大宽度约为80mm，

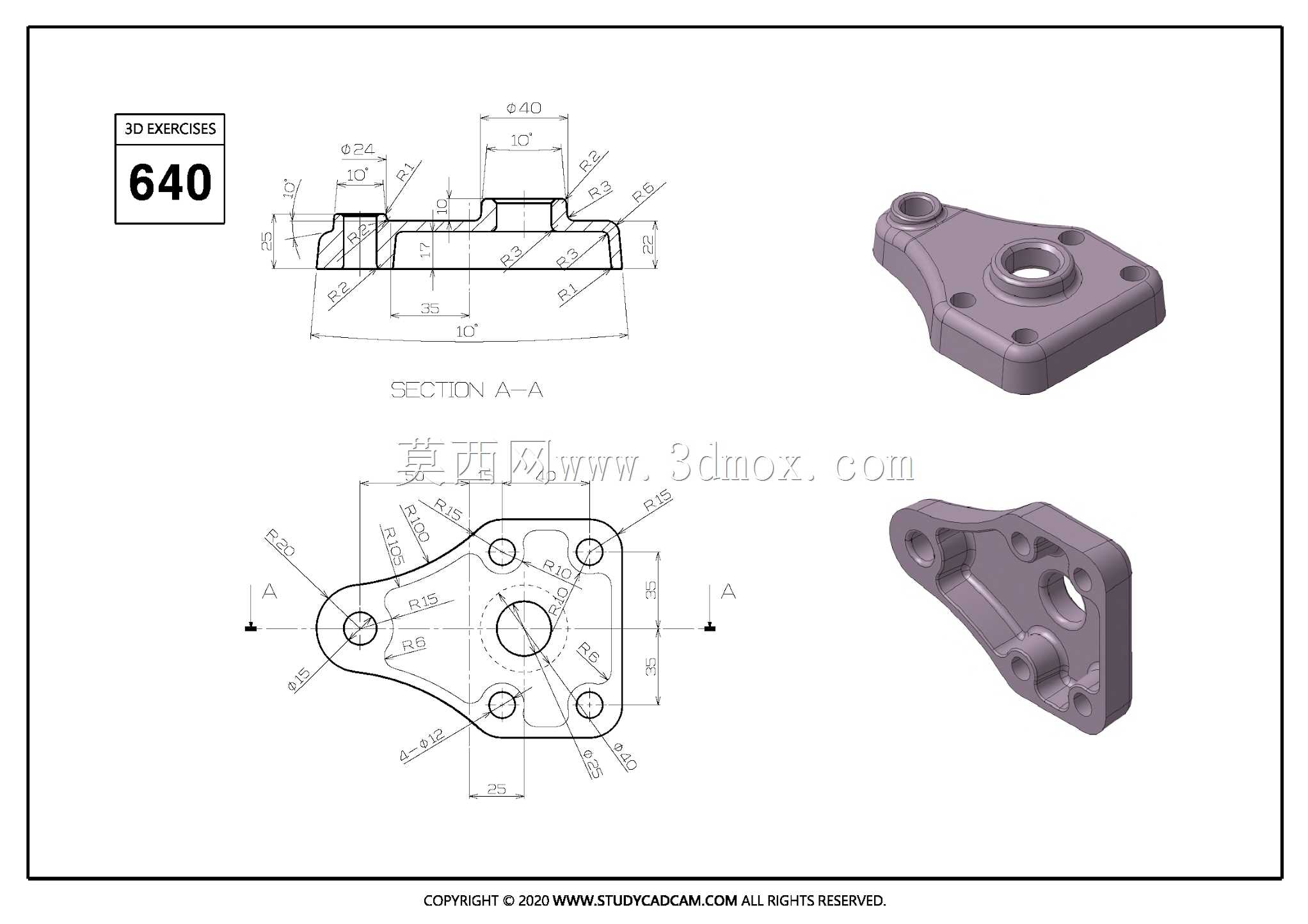

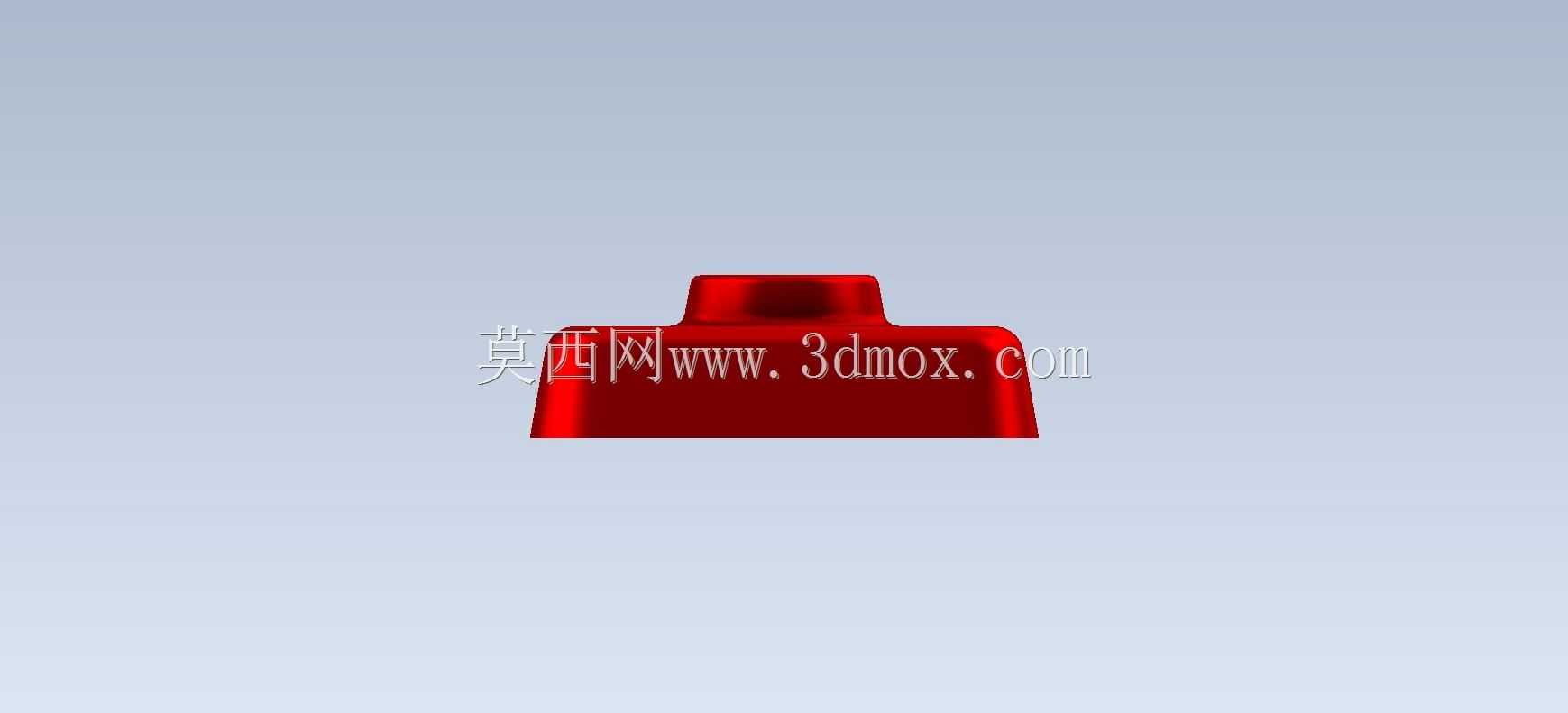

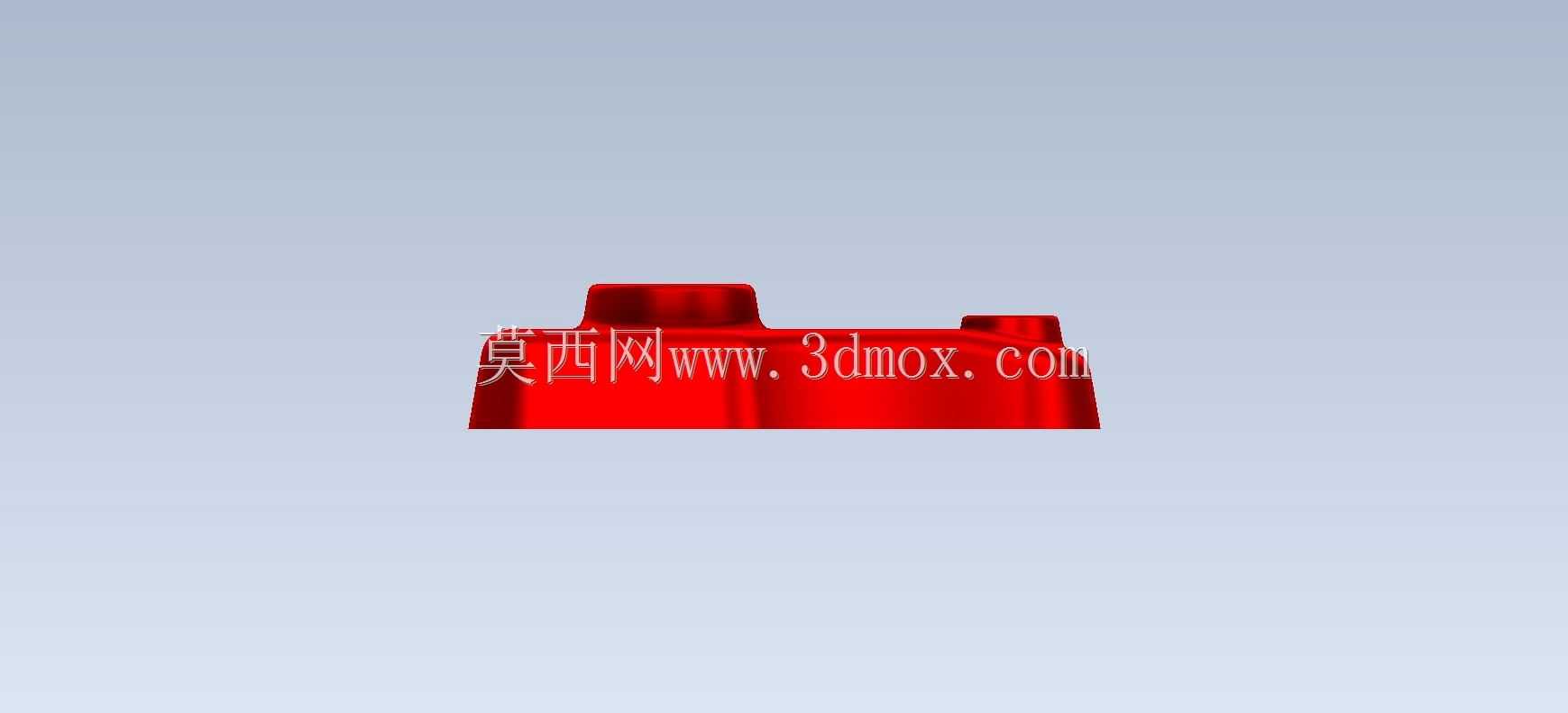

　　主体最高处距安装底面的高度约为65mm，安装时需要在设备安装板上预留至少130mm*90mm的平面空间，同时要在侧上方管路接口位置预留至少40mm的管路插拔操作空间，上部安装阀体后整体高度会达到110mm左右，布局时要避开周边的走线槽与其他运动部件。这类零件做三维建模练习时，重点要掌握异形曲面的过渡建模方法、安装孔位的阵列定位技巧、沉孔与凸台的参数化设计逻辑，还要考虑铸造工艺的拔模角度设置，所有垂直于安装面的侧壁都要设置1-2度的拔模斜度，方便铸造时脱模，机加工面要预留0.2-0.5mm的加工余量，保证后续铣削、钻孔工序能达到尺寸精度要求。在实际工程应用中，这类基座的材质多选用压铸铝合金或者球墨铸铁，压铸铝合金材质重量轻、导热性好，

　　适合气动系统或者低压液压系统使用，球墨铸铁材质强度高、抗震性好，适合压力等级更高的液压系统使用，密封面位置还会根据介质特性加工密封槽，安装O型圈来提升密封可靠性。建模过程中需要特别注意内部流道的圆角过渡，不能出现直角转折，否则介质长期冲刷会在转角位置产生气蚀，缩短零件的使用寿命，同时各个安装孔的深度要计算准确，不能和内部流道贯通，固定螺栓的长度也要根据沉孔深度、基座厚度、安装板厚度做匹配选型，避免螺栓顶到内部流道或者长度不足固定不牢。
