带半圆卡槽斜切拼接式机械练习块

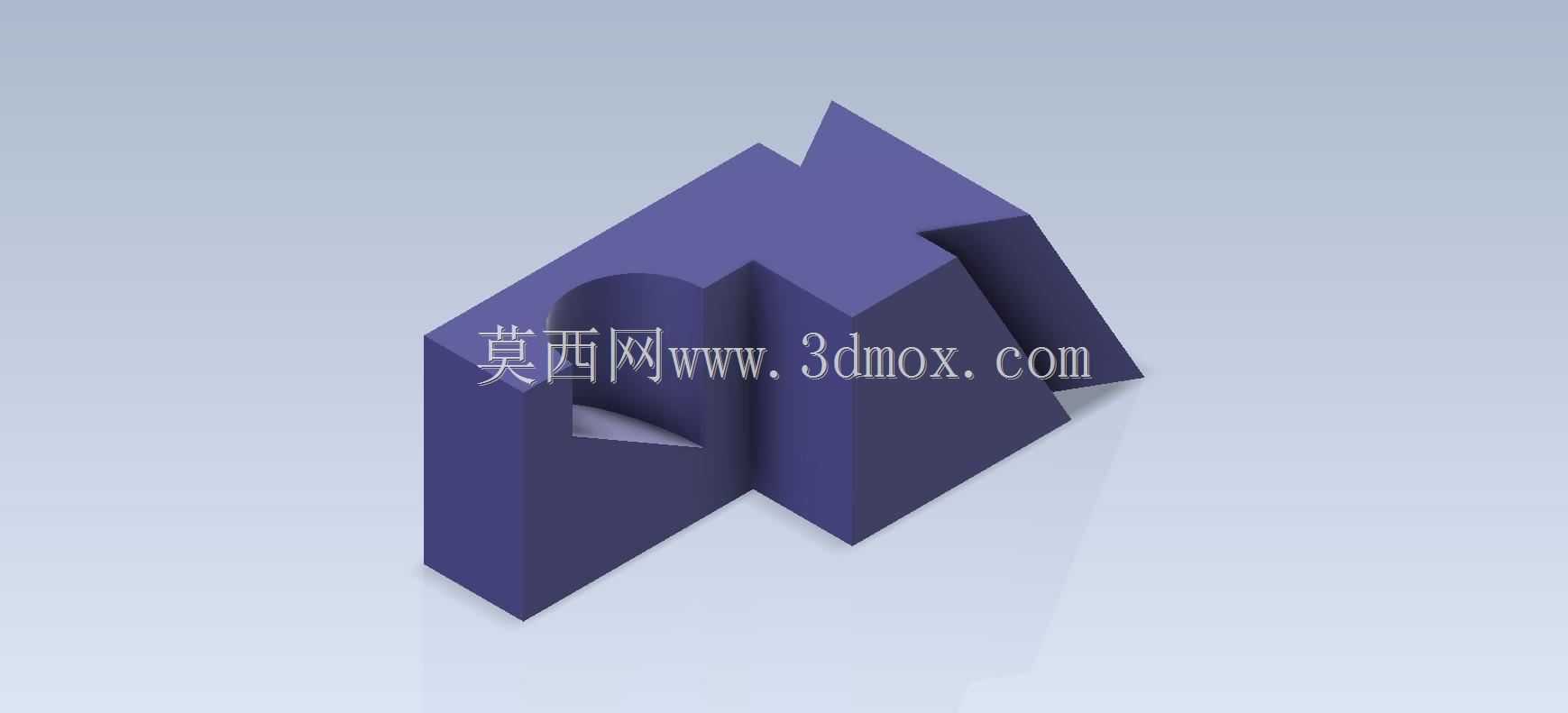

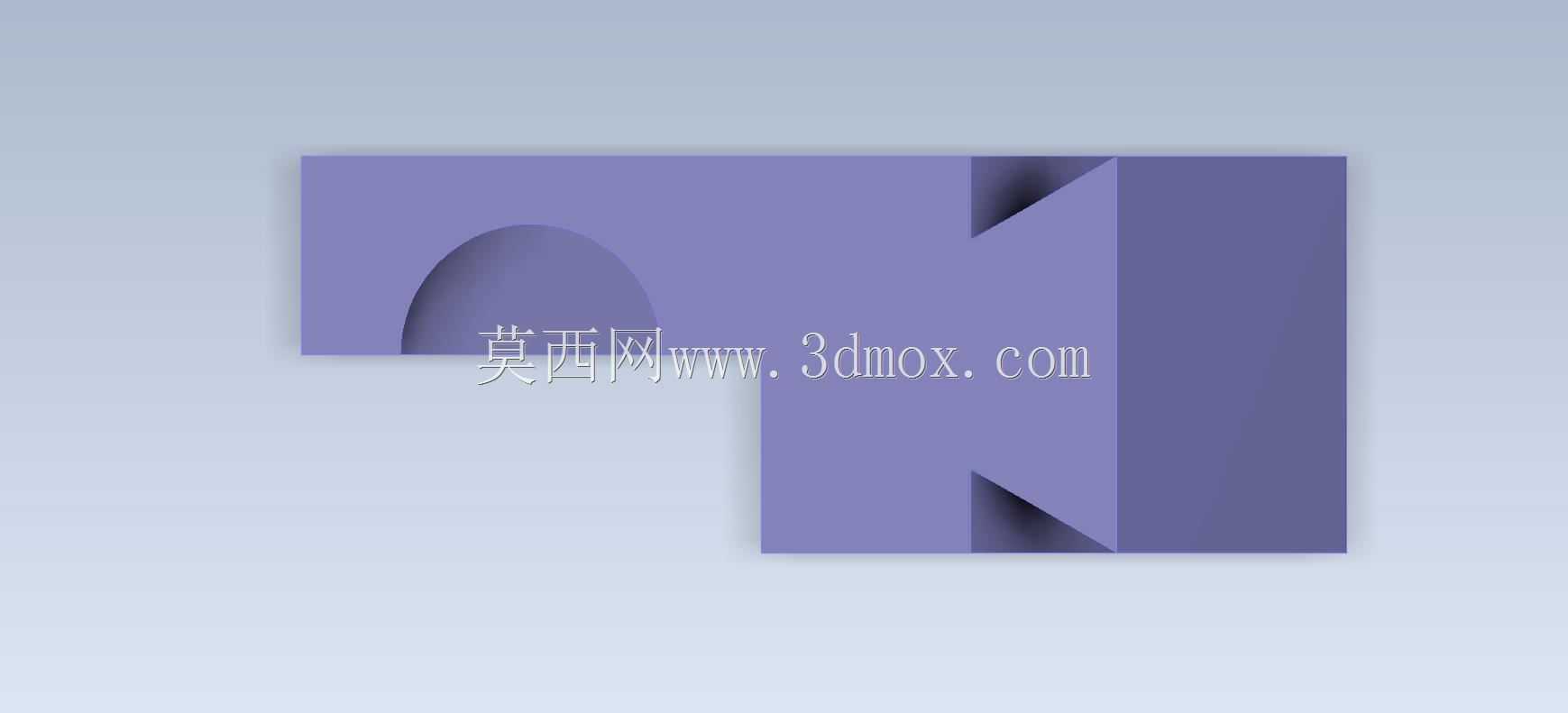

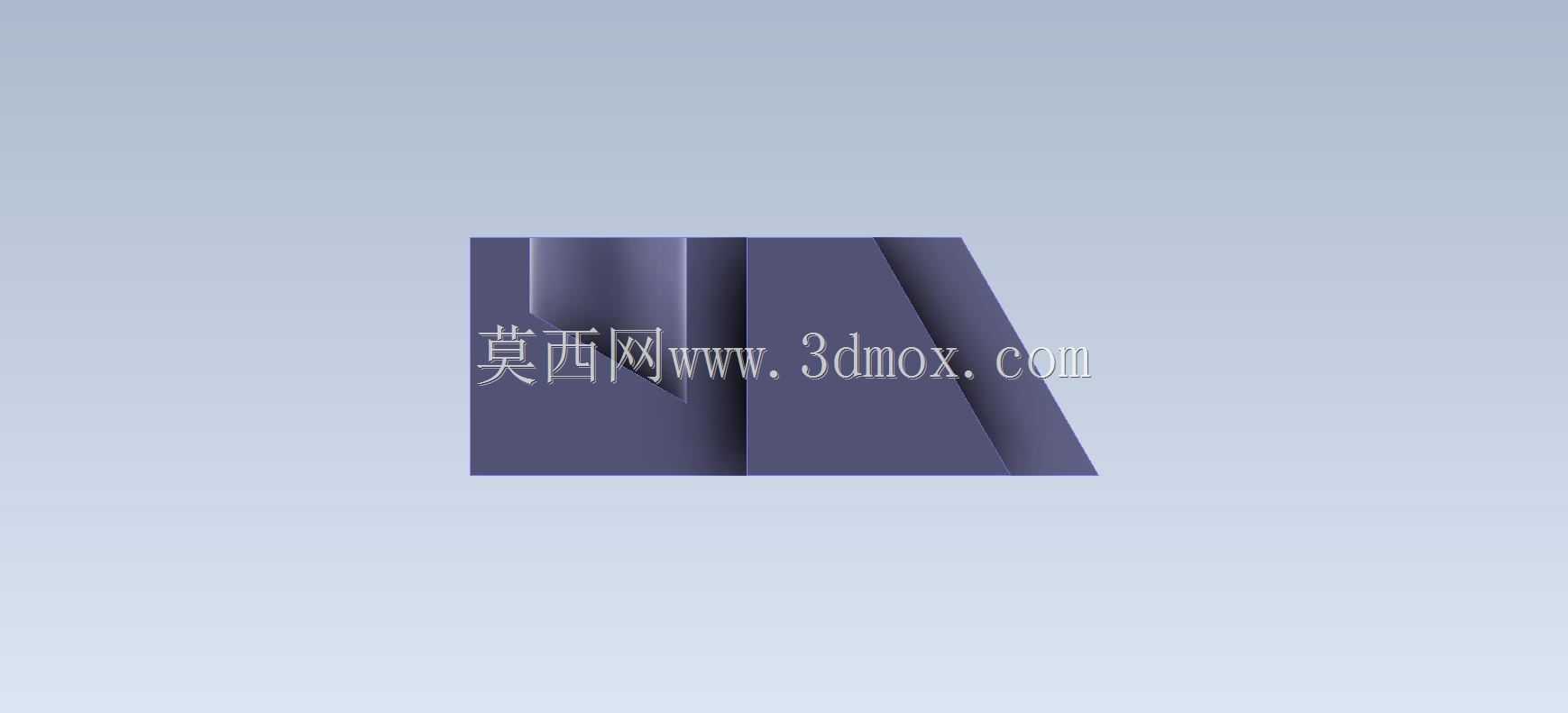

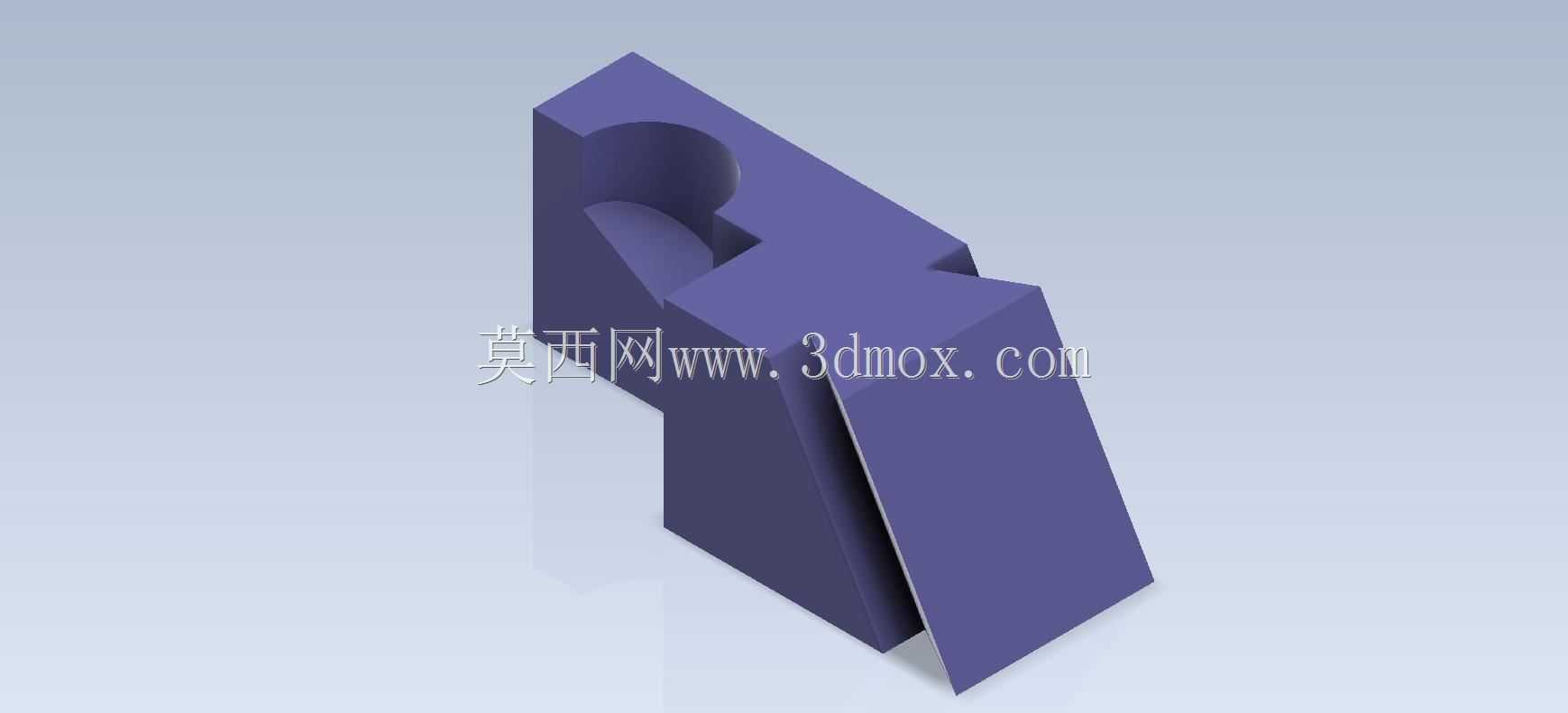

　　这类带半圆卡槽与斜切拼接结构的练习块，核心是面向机械结构设计入门阶段的实体建模训练载体，同时也可作为工装夹具定位模块的原理验证样件使用。在实际工装应用场景中，这类带定位卡槽的块体常被用于小型工件的侧向定位，半圆卡槽可适配圆柱类轴件的径向限位，斜切拼接面则能实现两个块体的无错位嵌合，避免定位过程中出现横向窜动。从结构功能来看，主体块的半圆槽为半开放结构，槽径与常规小直径传动轴的外径匹配，槽深控制在轴径的三分之一，既保证轴件放入后的定位稳定性，又不会出现卡滞过盈导致取件困难的问题；斜向拼接的盖板与主体的斜切面采用完全贴合的平面配合，配合面的角度经过测算，当盖板沿斜面向下滑动到位时，盖板侧面刚好与主体的侧端面齐平，不会突出安装基准面。

　　设计思路上，这类结构优先保证建模过程中的特征逻辑合理性，从基础拉伸凸台开始，先完成主体块的基体造型，再通过拉伸切除做出半圆卡槽，之后处理斜切面的切除特征，最后单独构建拼接盖板的实体，两个零件的配合面完全共面，不存在装配间隙。在安装边界层面，主体块的底部为完整平面，可直接固定在工装平台的T型槽上方，不需要额外加工安装沉孔，依靠侧面的压板即可完成固定；整体的外形尺寸控制在小型工装的适配范围内，长度不超过120mm，宽度不超过80mm，高度不超过100mm，不会占用过多的工作台操作空间，适配桌面级实训平台的安装尺寸要求。从加工可行性角度，这类结构的所有特征都可以通过三轴铣床完成加工，半圆槽可通过键槽铣刀直接走刀成型，

　　斜切面通过工装偏转角度后一次走刀铣平，不需要特殊的成型刀具，加工成本低，适合作为实训教学的加工样件。在建模训练层面，这类结构覆盖了实体建模最常用的拉伸、切除、配合等核心操作，练习者需要准确计算斜切面的角度参数，保证两个拼接件的配合面完全贴合，同时要注意半圆槽的位置公差，槽的中心轴线与主体侧面的平行度需要控制在0.02mm以内，才能满足实际定位的精度要求。实际生产中类似结构的定位块，常被用在小型轴类零件的检测工装上，半圆槽作为V型定位的替代结构，相比V型槽对轴件的直径适配范围稍窄，但定位的接触面积更大，夹紧后轴件的圆跳动更小，适合对同轴度要求较高的轴件工序检测场景。拼接式的结构设计也方便后期对磨损的卡槽部分进行更换，

　　不需要整体替换整个定位块，只需要更换带卡槽的主体部分即可，降低了工装的维护成本。斜切的拼接面相比直面拼接，拥有更大的接触面积，拼接后的整体刚性更好，在承受侧向夹紧力的时候不会出现拼接面错位的问题，同时斜向的配合面能起到一定的自锁作用，即使固定盖板的螺丝出现轻微松动，盖板也不会沿水平方向脱出，提升了工装使用的可靠性。
