机械定位支撑用异形安装支座结构

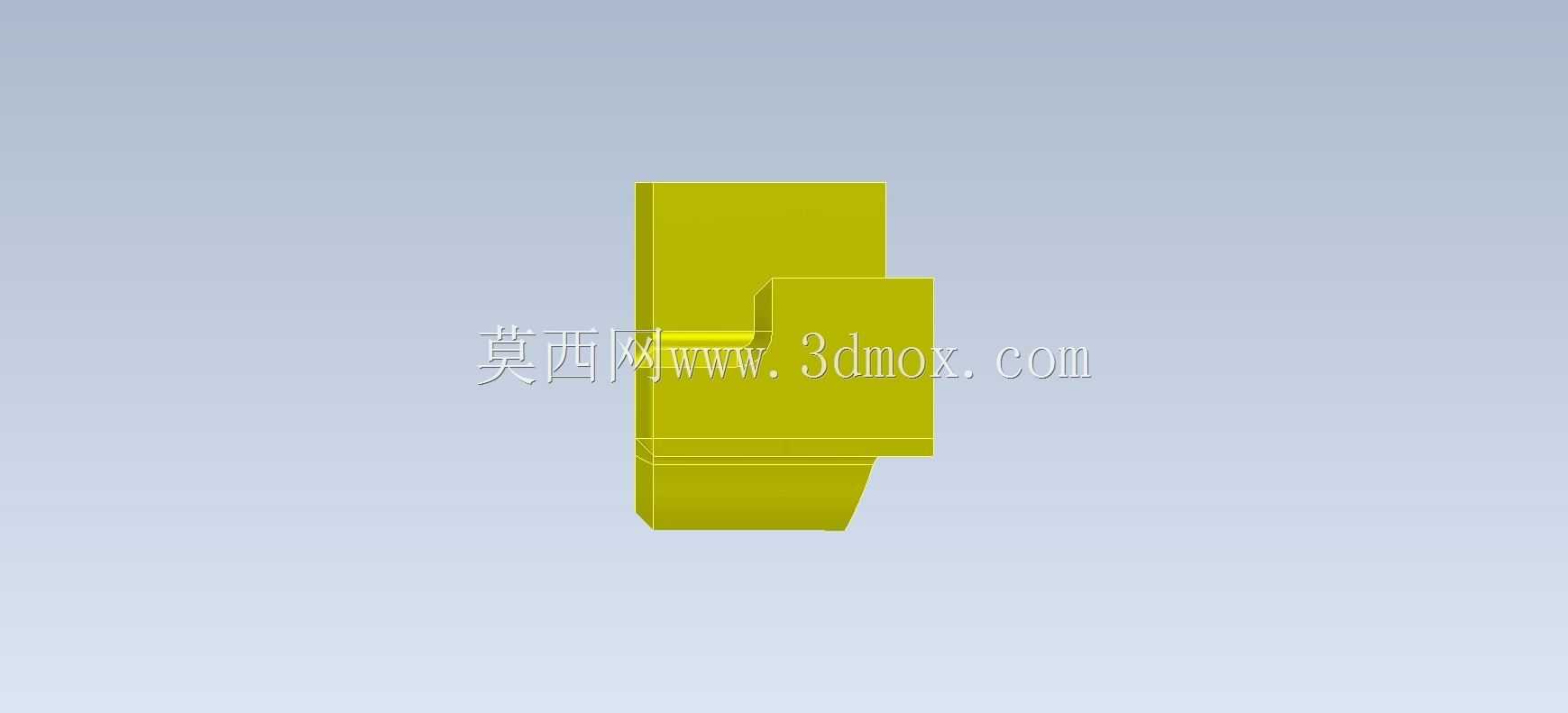

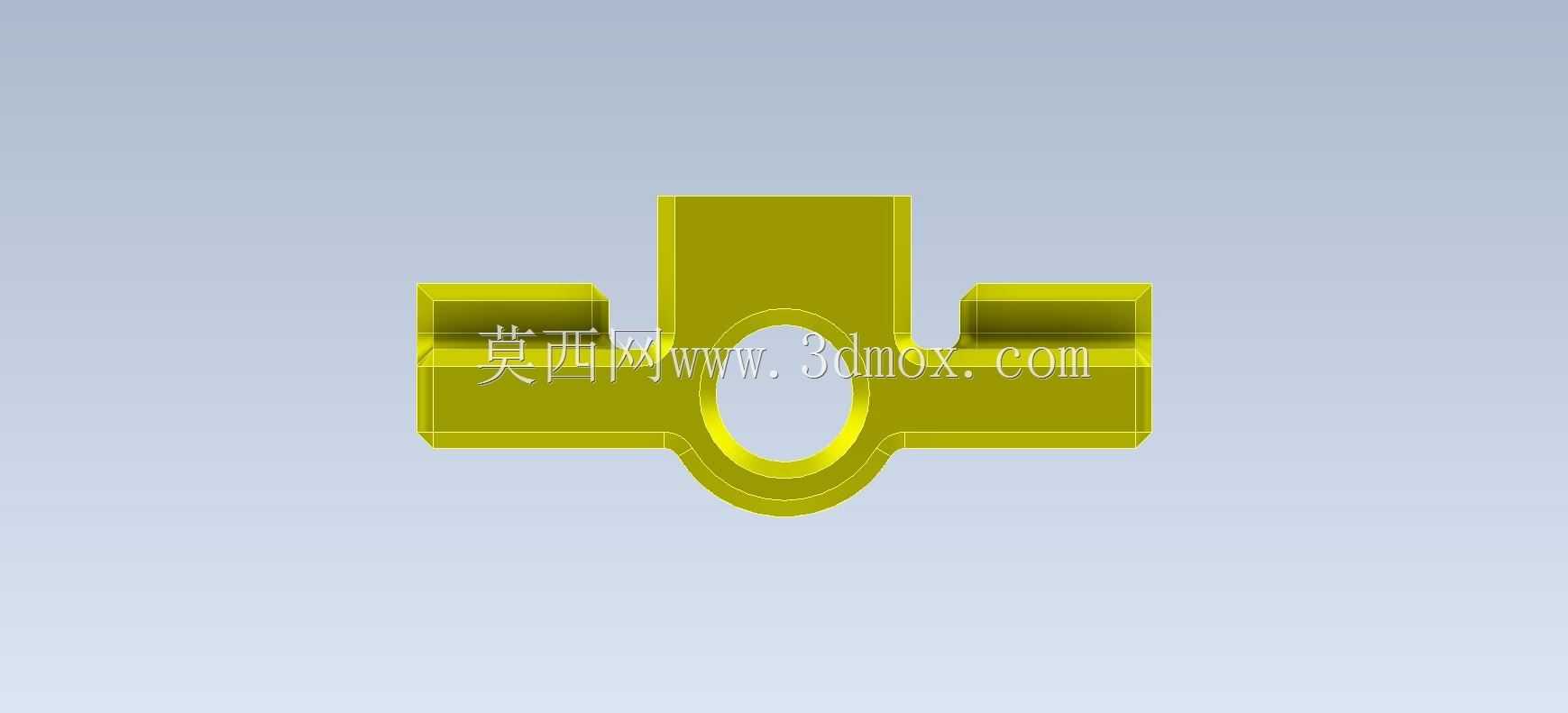

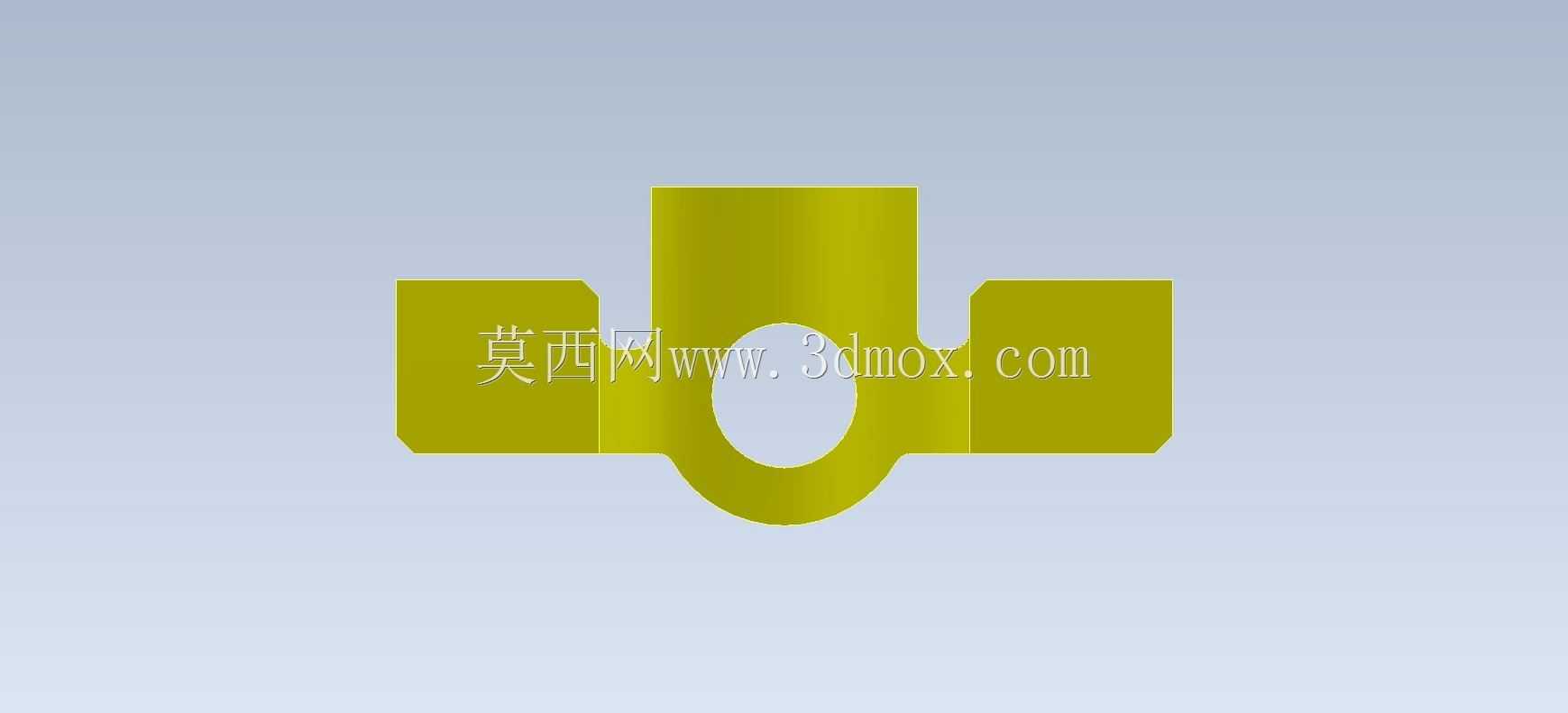

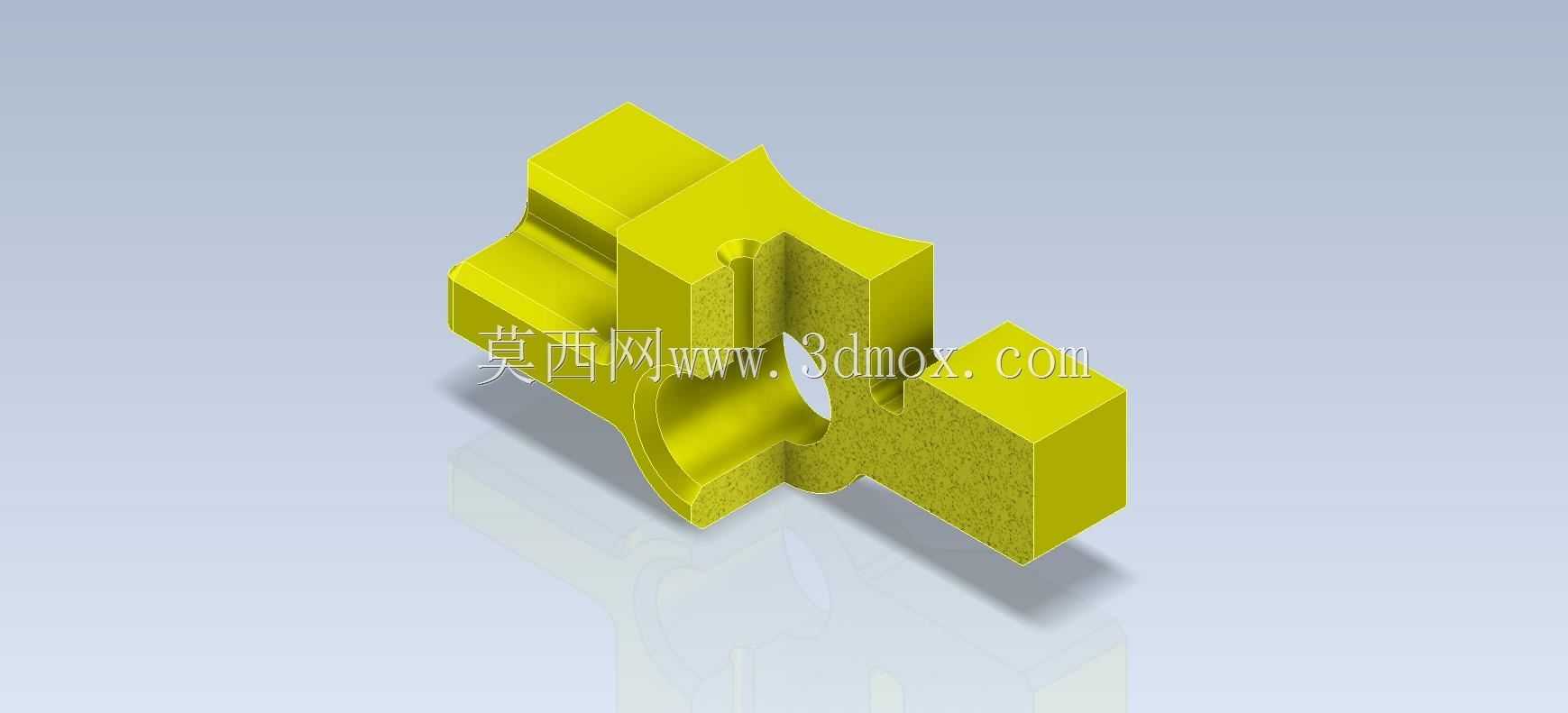

　　在非标自动化生产线、小型工装夹具的搭建场景中，这类异形定位支座是十分常见的基础支撑构件，主要承担工件定位、辅助支撑、部件衔接的核心作用，区别于标准型材拼接的支撑结构，这类一体化成型的支座能够适配特定安装空间的限位需求，减少多零件拼接带来的累计装配误差，在小空间定位工位上的适配性远高于通用标准件。从结构功能来看，该支座主体采用块状基体做承载核心，中部设置的贯通圆孔用于穿装定位销轴或者铰接轴，能够实现与相邻连杆、摆臂部件的活动连接，圆孔周边做了加厚处理，避免轴类部件反复转动摩擦造成基体磨损，延长构件的实际使用寿命。基体两侧延伸出的对称凸台结构，是主要的定位贴合面，凸台的平面度公差需要控制在0.02mm以内，

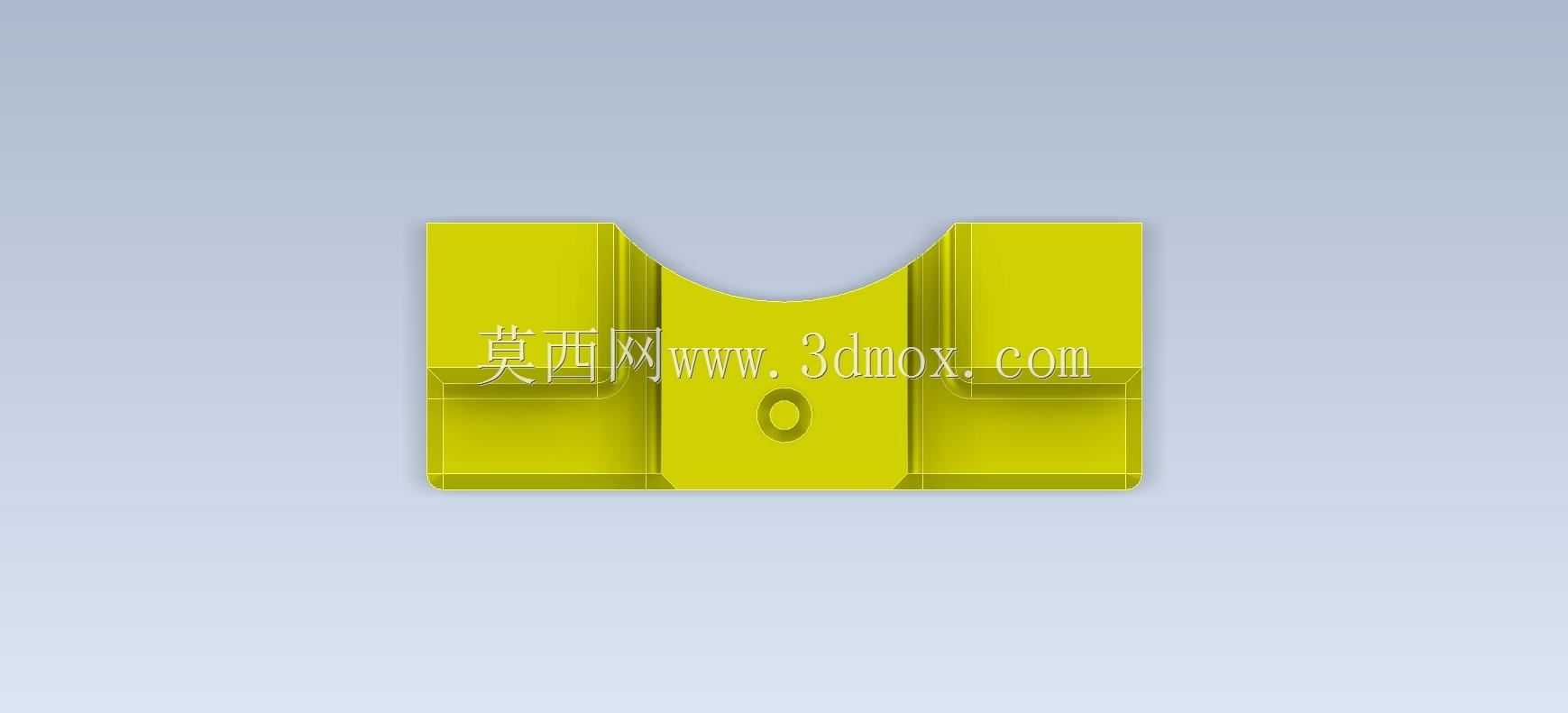

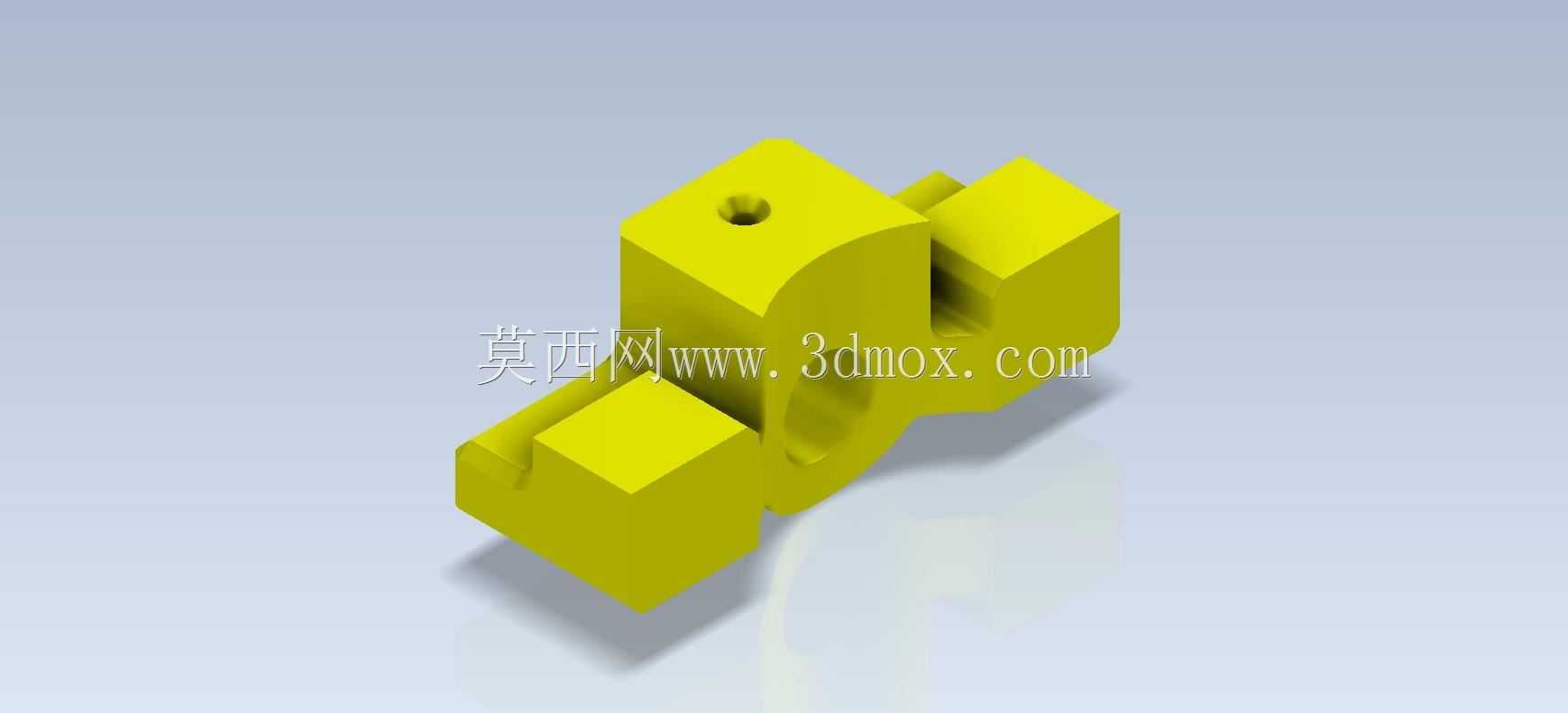

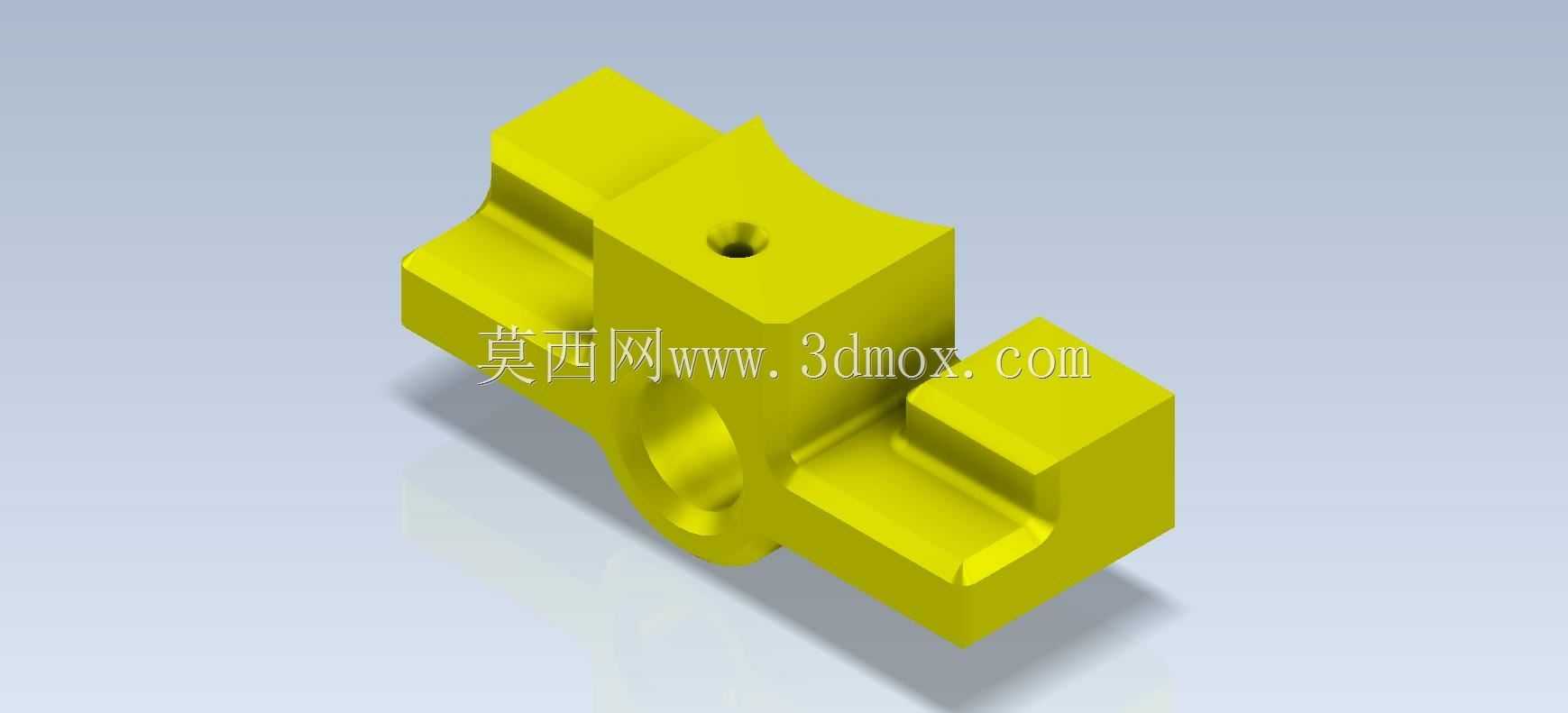

　　安装时凸台表面与被支撑工件的基准面完全贴合，既能够限制工件沿垂直方向的窜动，也能通过凸台的侧边轮廓限制工件的水平转动自由度，实现两个方向的定位约束。顶部设置的螺纹孔用于安装紧定螺钉，当销轴穿入中部圆孔后，拧紧顶部的紧定螺钉能够顶紧销轴表面，锁定销轴与支座的相对位置，防止设备运行过程中销轴窜动脱出，也可以根据实际工位需求，在该螺纹孔位置安装传感器支架、行程挡块等附属配件，拓展支座的使用场景。从设计思路层面，这类支座的建模过程首先要确定核心安装基准，也就是中部销轴孔的中心轴线，所有结构特征都围绕该轴线做位置度约束，两侧凸台的支撑面与轴线的平行度需要严格匹配装配要求，避免安装后销轴出现倾斜，导致相邻传动部件出现卡滞、磨损加剧的问题。

　　结构设计时做了多处工艺优化，所有棱边位置都设置了R1到R2的工艺圆角，既可以消除机加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能减少零件淬火处理时的应力集中问题，降低零件开裂的风险。基体底部的平面是主要的安装固定面，该平面与中部销轴孔轴线的垂直度公差控制在0.03mm以内，安装时通过螺栓穿过底部预设的安装孔将支座固定在设备基板或者工装台面上，固定后需要打表检测销轴孔的同轴度偏差，确保相邻传动部件的运行精度。在实际安装边界上，该支座的整体轮廓尺寸适配小型工装的安装空间，不需要额外预留过大的操作间隙，两侧凸台的间距刚好匹配常见小型工件的定位槽宽度，不需要额外加装调整垫片就可以实现精准定位，中部销轴孔的直径适配常用的标准圆柱销，

　　采购替换配件十分方便，不需要定制特殊规格的销轴。这类支座在实际使用中，通常会搭配弹簧销、调整垫片使用，当需要调整定位高度时，可以在支座底部增加不同厚度的调整垫片，微调销轴的中心高度，补偿零件加工带来的尺寸误差，不需要重新制作支座本体，降低工装改造成本。在传动衔接场景中，这类支座也可以作为小型摆臂的铰接基座，摆臂绕中部销轴做定角度摆动，两侧的凸台结构可以作为摆臂摆动的机械限位面，通过在凸台表面粘贴聚氨酯缓冲垫，能够吸收摆臂到位时的冲击，减少设备运行的噪音和震动。建模过程中需要特别注意各个特征的拔模角度，如果采用注塑工艺加工该零件，所有垂直于分型面的壁面都要设置不小于1度的拔模斜度，方便零件脱模；如果采用铝合金铣削加工，则要注意刀具的可达性，内侧转角位置要设置不小于刀具半径的圆角，避免出现加工死角，减少后续钳工修配的工作量。零件的壁厚设计尽量保持均匀，最厚位置和最薄位置的壁厚差不超过30%，避免加工或者热处理过程中出现不均匀变形，影响最终的装配精度。
