带法兰连接结构的Y型双支路歧管

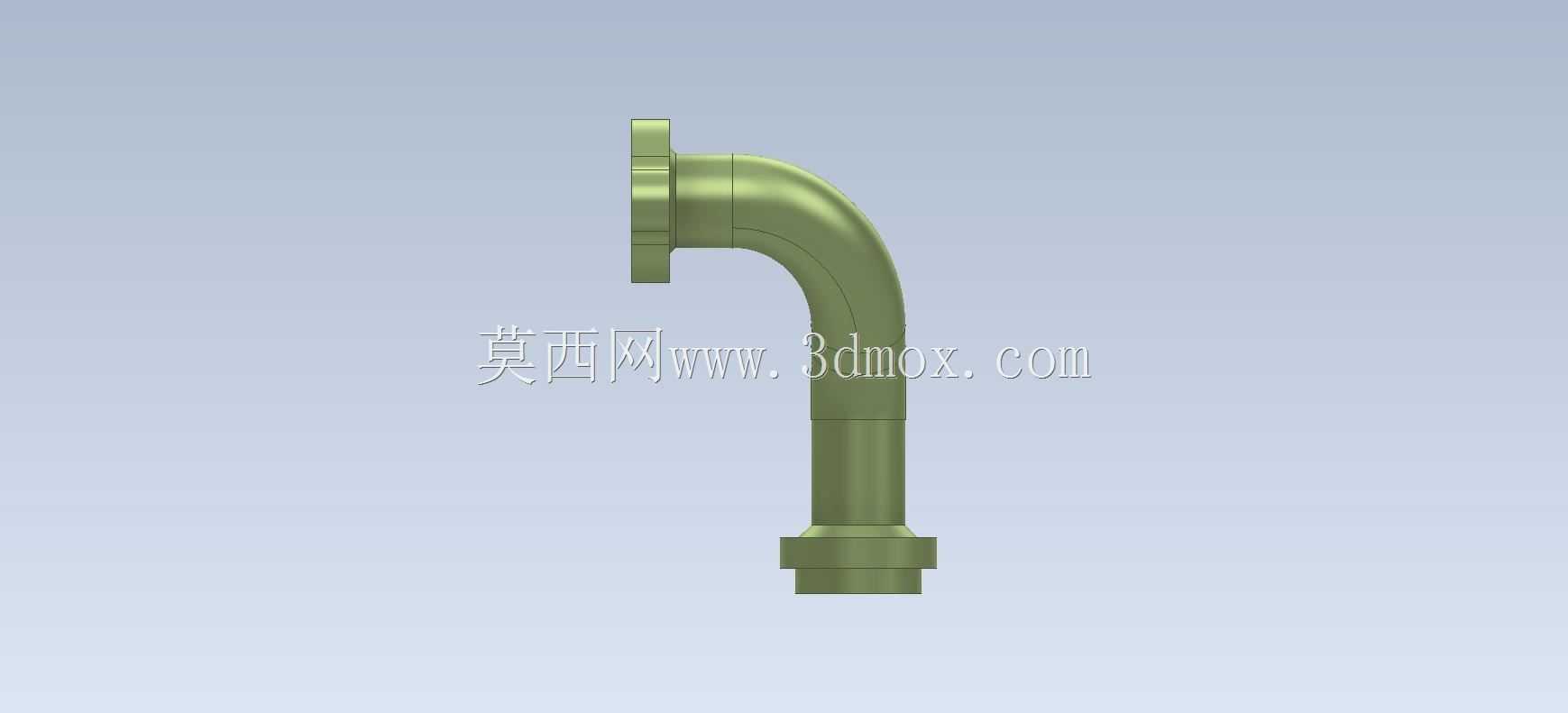

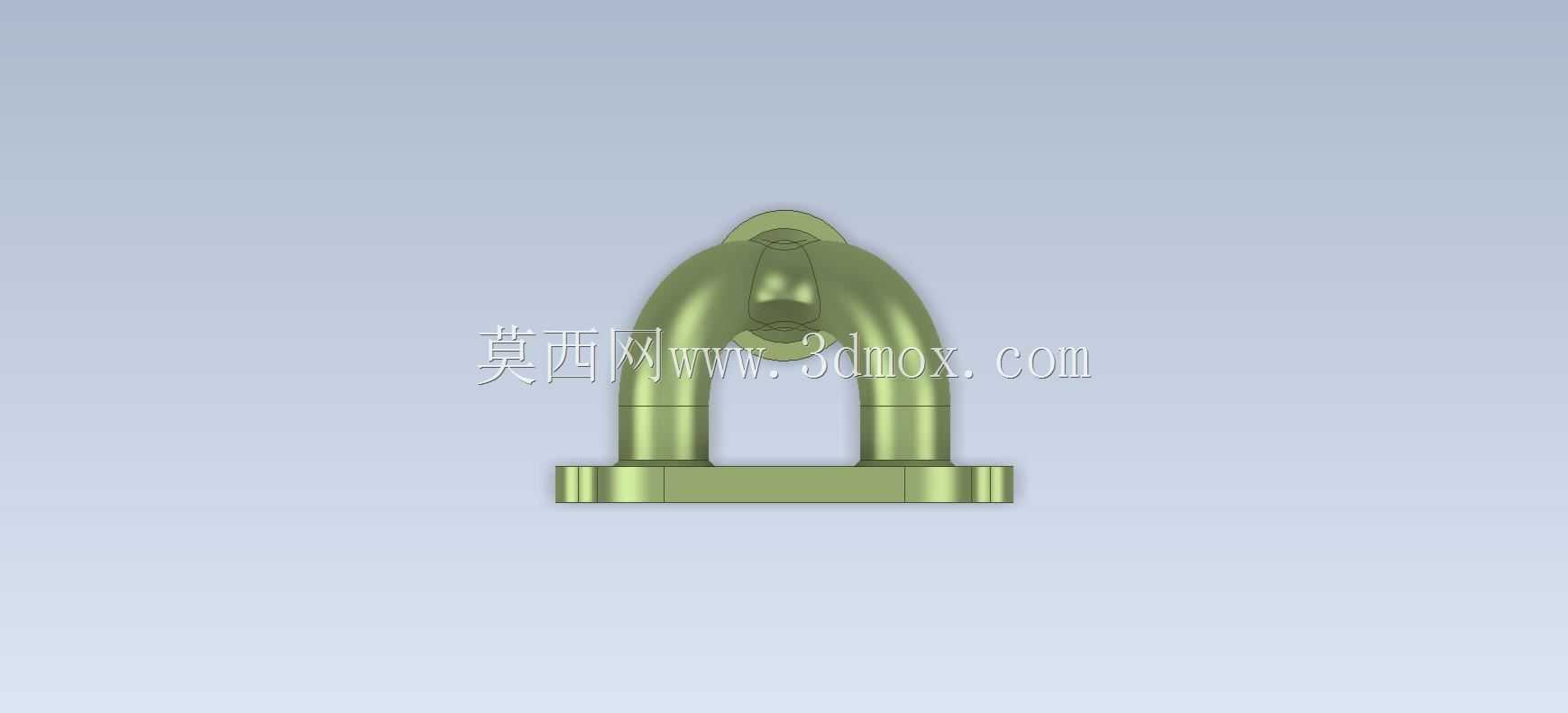

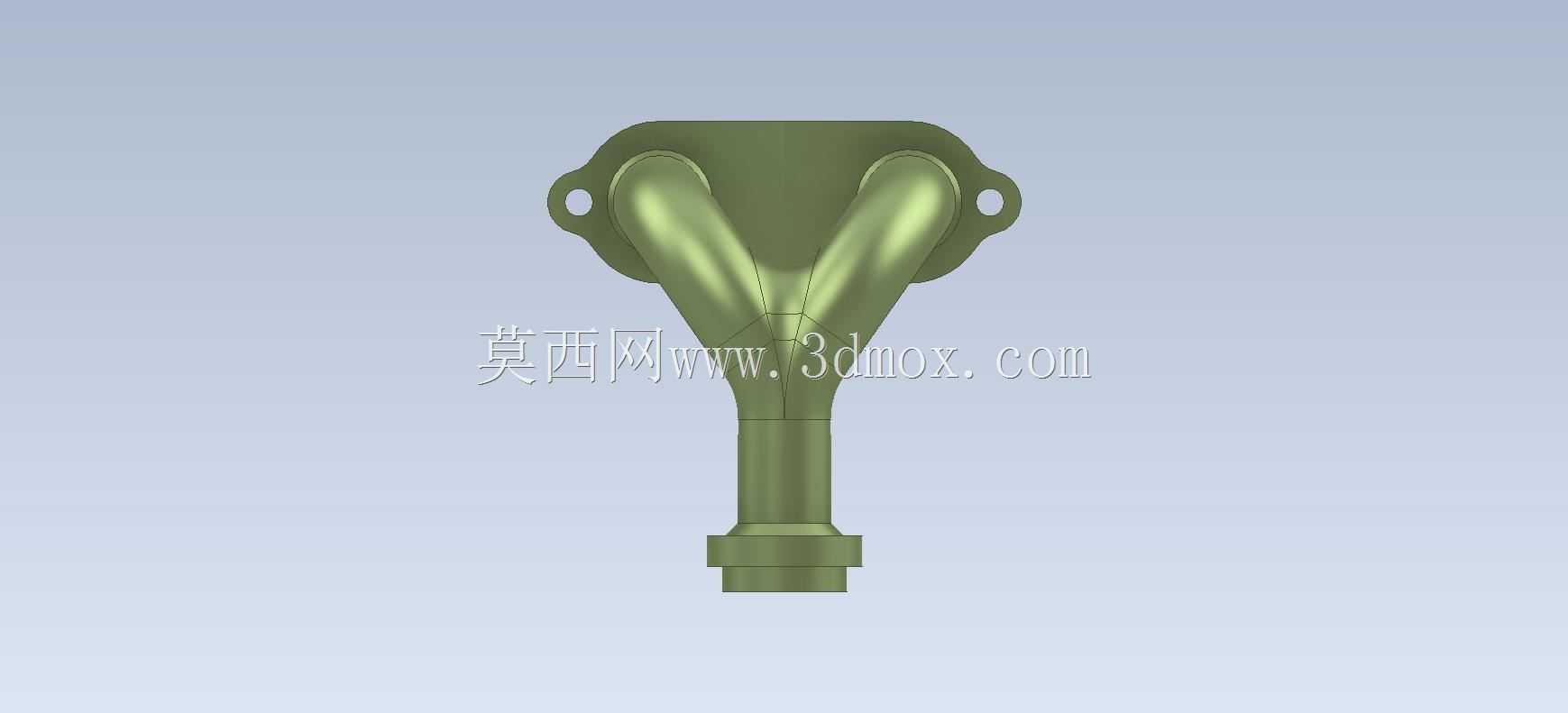

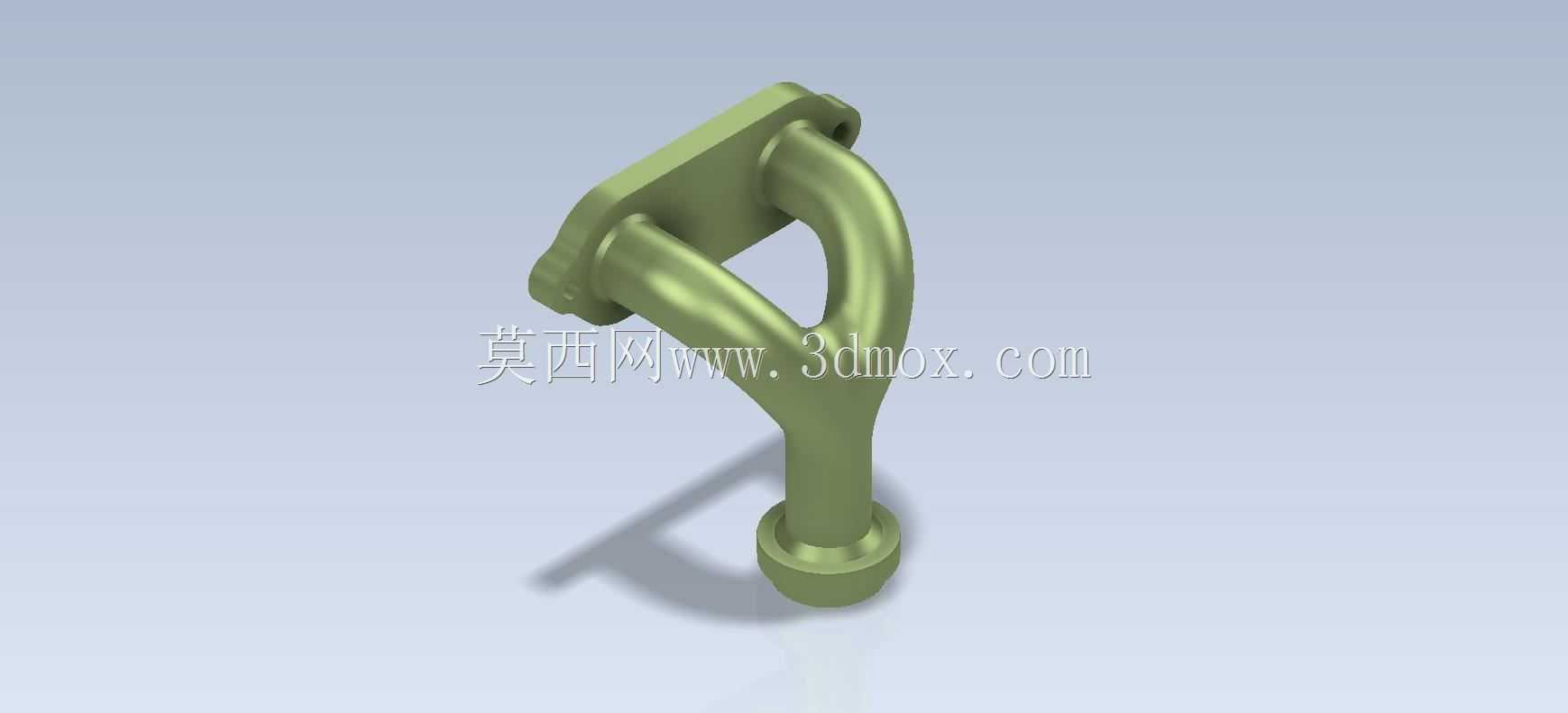

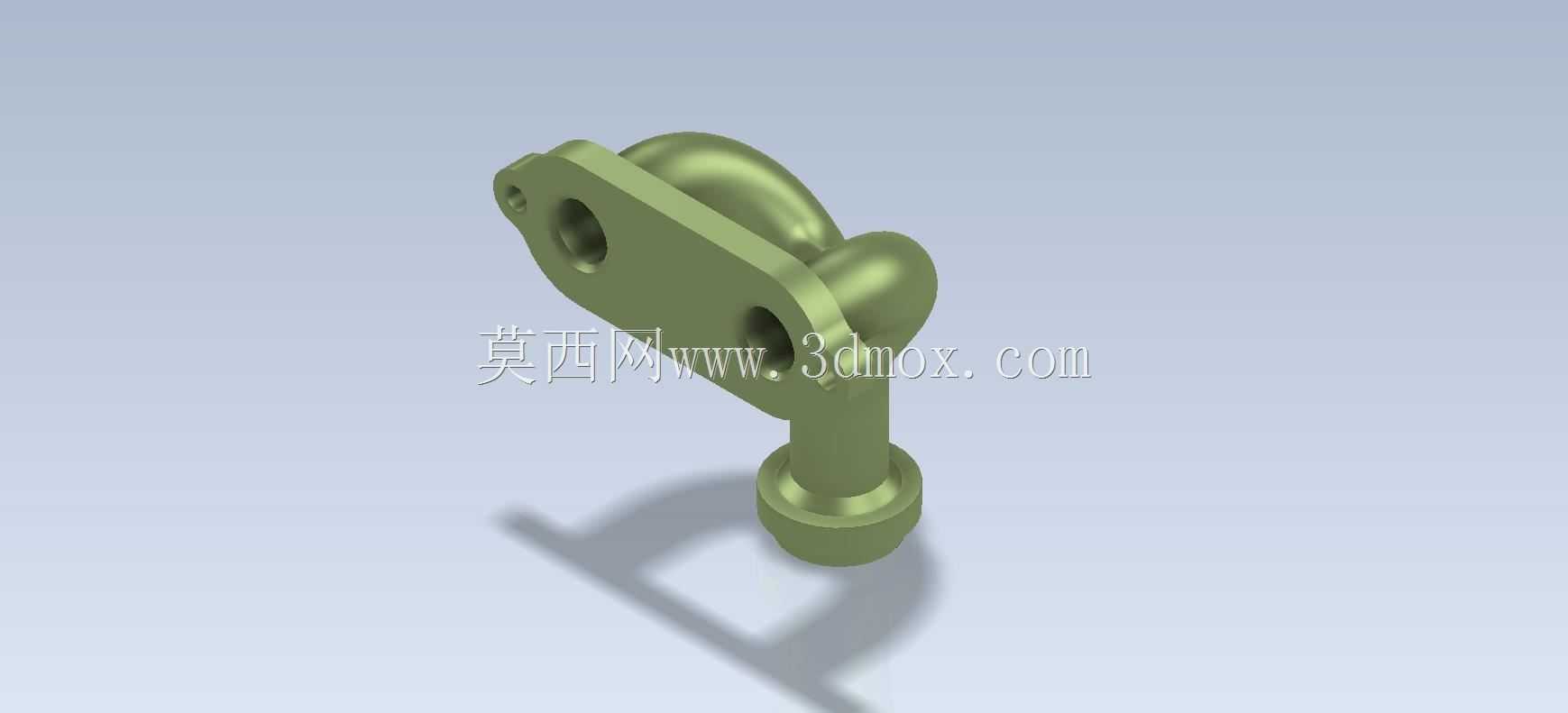

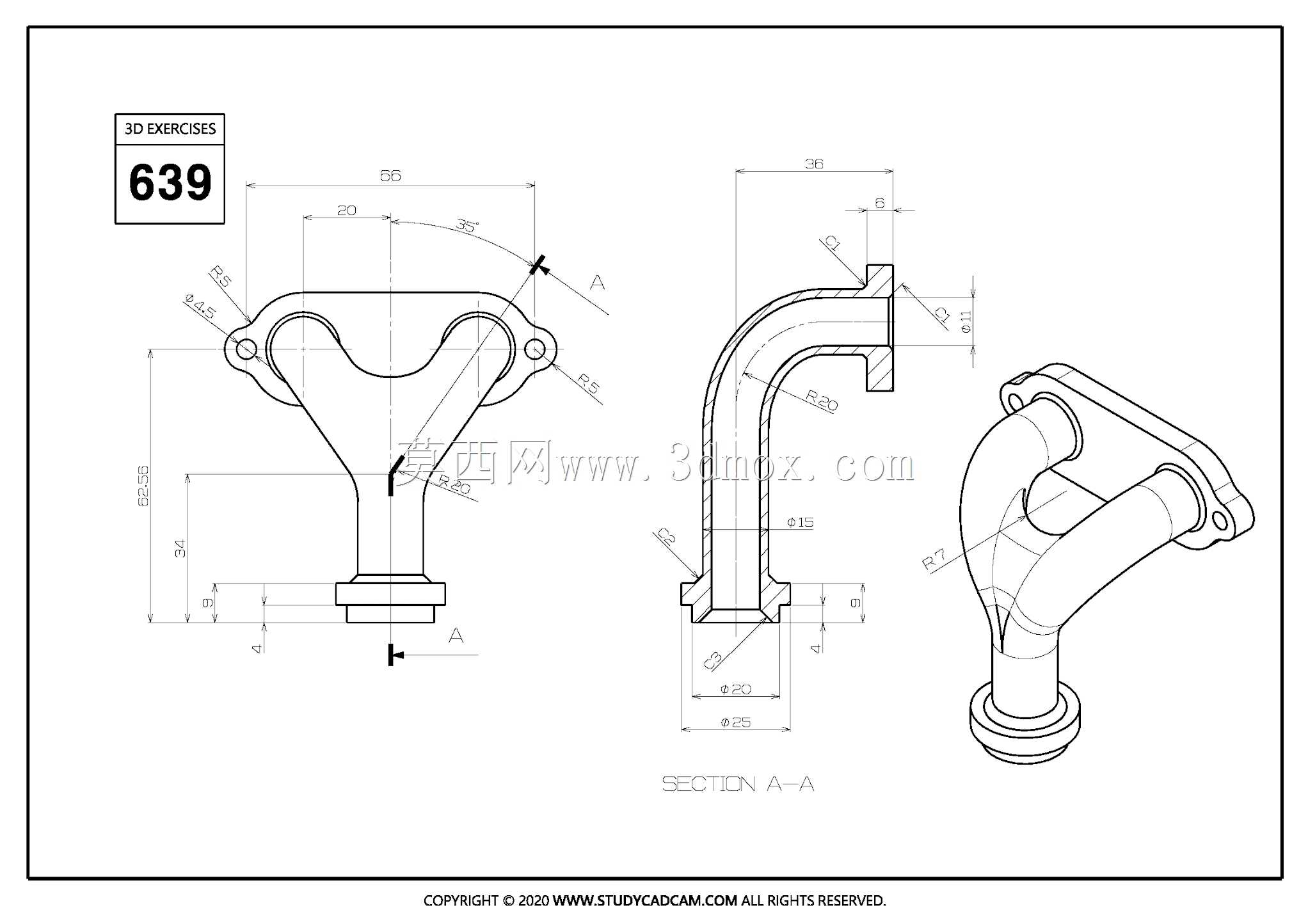

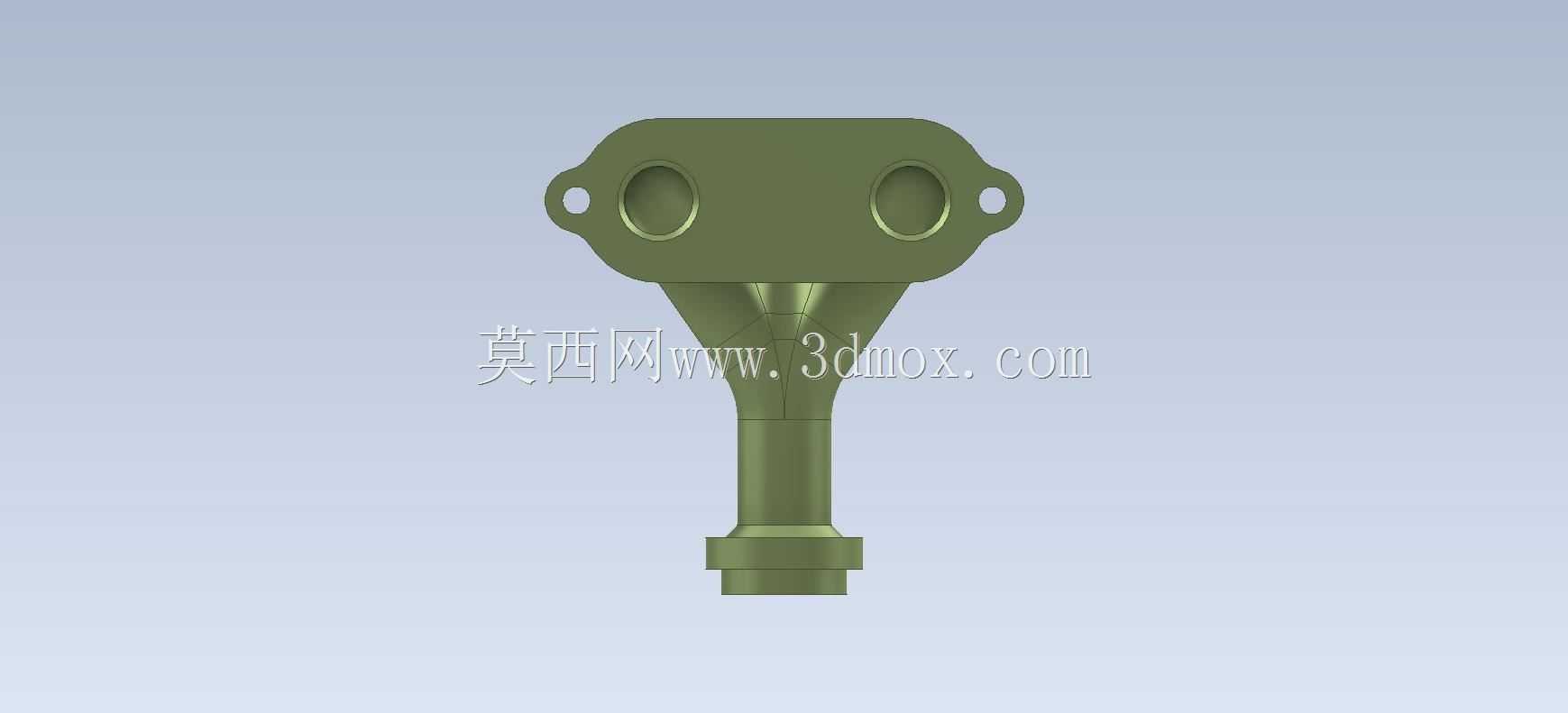

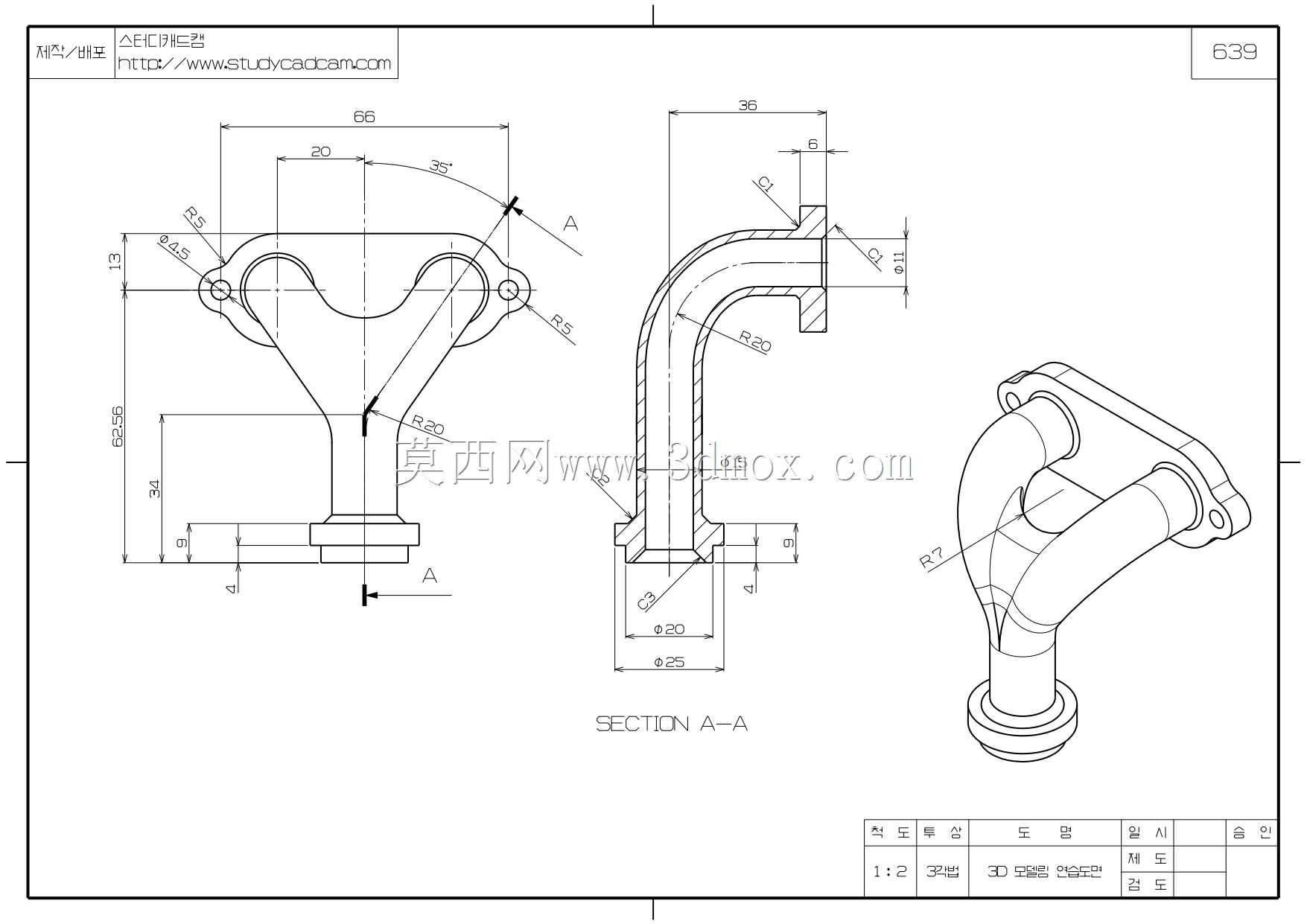

　　这类带法兰的双歧管结构，在流体输送系统里承担着单路输入转双路输出的介质分流功能，常见于小型内燃机进气支路、液压系统回油分流、压缩空气管路分支、工业冷却循环水支路等场景，核心作用是在保证安装密封性的前提下，实现单主管路向两个并行支路的介质平稳分配，减少管路转接的接头数量，降低系统泄漏风险。从结构设计逻辑来看，端部的法兰盘是整个部件的安装基准，法兰上预留的两个安装孔位对应配套设备端的螺柱位置，安装时通过螺栓压紧法兰端面的密封垫，实现管路与设备端的刚性密封连接，设计时法兰的密封面平面度需要控制在合理公差范围内，避免压紧后出现局部间隙导致介质渗漏。主管路从法兰端延伸后逐步过渡为Y型分叉结构，分叉处的圆弧过渡是整个建模的核心难点，

　　实际生产中这个位置的曲率半径需要经过流体仿真验证，避免介质流经分叉处时产生湍流、压损过大的问题，同时圆弧过渡也能减少管路内部的应力集中，提升部件在承压工况下的结构强度，避免长期受介质压力冲击出现开裂。两个分支管路的轴线夹角经过优化，既保证分流后的介质流向平顺，也控制了部件整体的安装占用空间，避免安装时与周边其他管路、结构件产生干涉。主管路末端的外螺纹/快插接口结构，用于对接下游的单路输入管路，接口处的台阶定位面可以保证管路插接/旋接到位，配合密封件实现末端的密封。从安装边界来看，法兰端的安装面是整个部件的定位基准，安装时需要保证法兰端面与设备接口面完全贴合，两个安装孔的中心距公差需要控制在±0.1mm范围内，

　　避免螺栓强行锁紧导致法兰变形。分叉后的两个支路的外伸长度、轴线角度都有严格的尺寸要求，确保后续对接支路管路时不需要额外掰动管路就能完成装配，减少装配应力。建模过程中需要重点处理分叉处的曲面顺滑过渡，保证管壁厚度均匀一致，避免出现局部壁厚过薄导致承压能力不足，或是局部壁厚过厚导致注塑/铸造时出现缩孔缺陷。法兰与管路连接的位置做了小圆角过渡，减少应力集中，同时也能避免加工时出现锐边割伤安装人员的问题。这类歧管在实际使用中，需要根据输送介质的特性选择对应的材质，输送常规空气、水的场景可以选用工程塑料或是铝合金材质实现轻量化，输送液压油、高温介质的场景则需要选用钢制材质并做对应的表面防腐处理，不同材质对应的管壁厚度设计也需要对应调整，

　　保证额定压力下的结构安全。在管路系统布局时，这类集成式的双歧管相比采用多个三通接头拼接的管路结构，整体占用空间更小，流道更顺滑，压损更低，同时泄漏点更少，能有效提升整个流体系统的可靠性，降低后期维护的频次。设计时还需要考虑部件的安装工艺性，法兰上的安装孔采用通孔设计，方便螺栓穿入锁紧，整个部件的外形没有倒扣结构，不管是采用注塑成型还是金属铸造都能顺利脱模，不需要额外设计复杂的抽芯结构，能有效降低生产制造成本。流道内部的表面粗糙度也有对应要求，输送粘性介质时需要对内流道做抛光处理，减少介质残留，避免长期使用后出现流道堵塞的问题。
