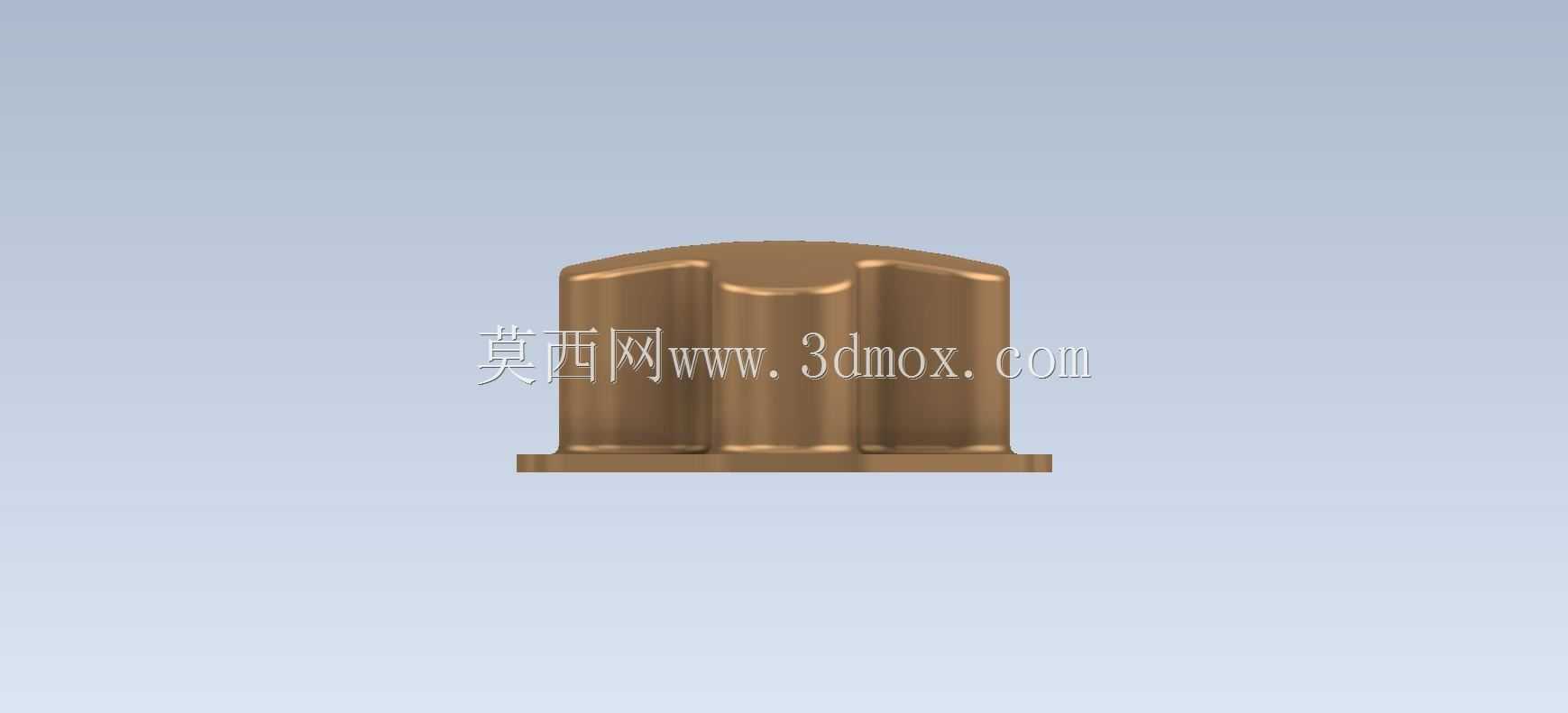

带法兰安装基座的异形防护壳体结构

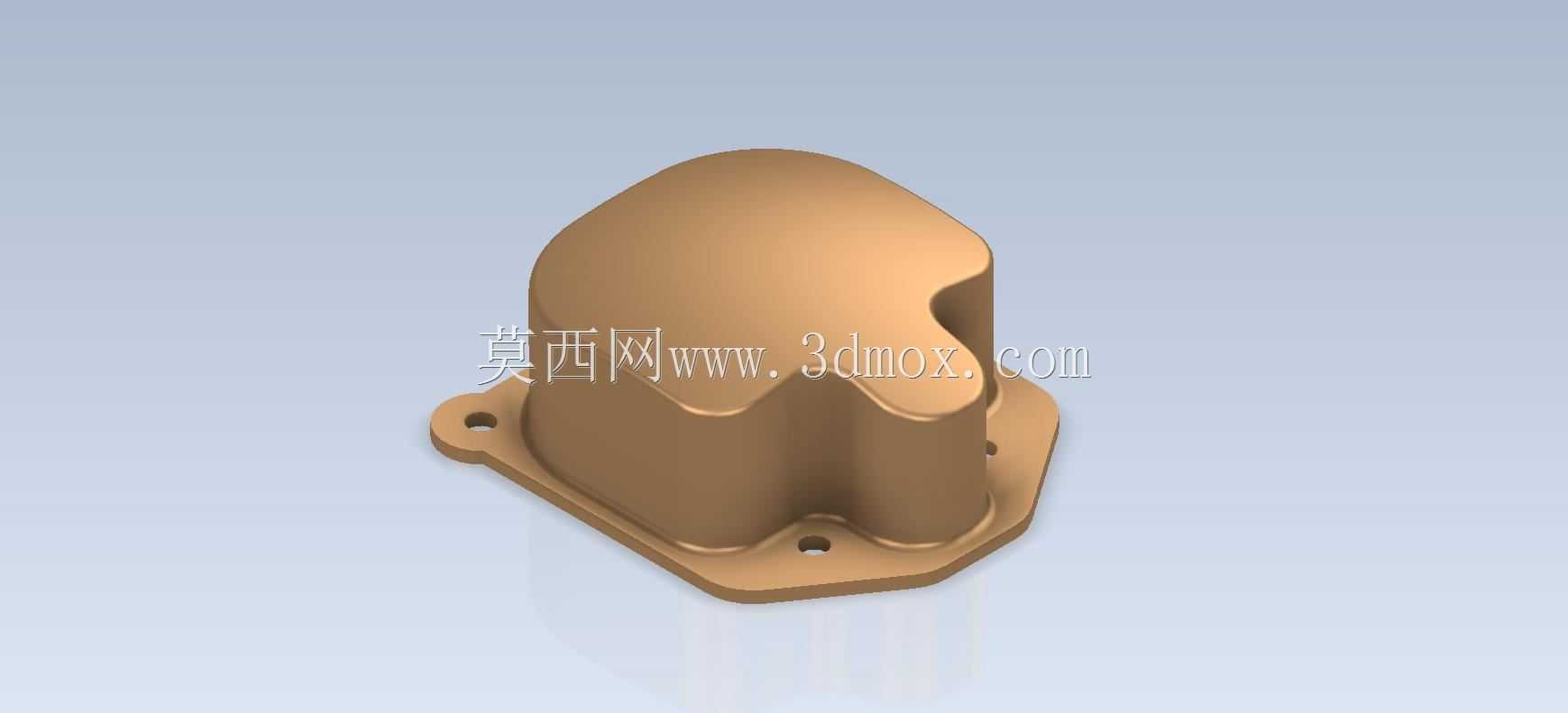

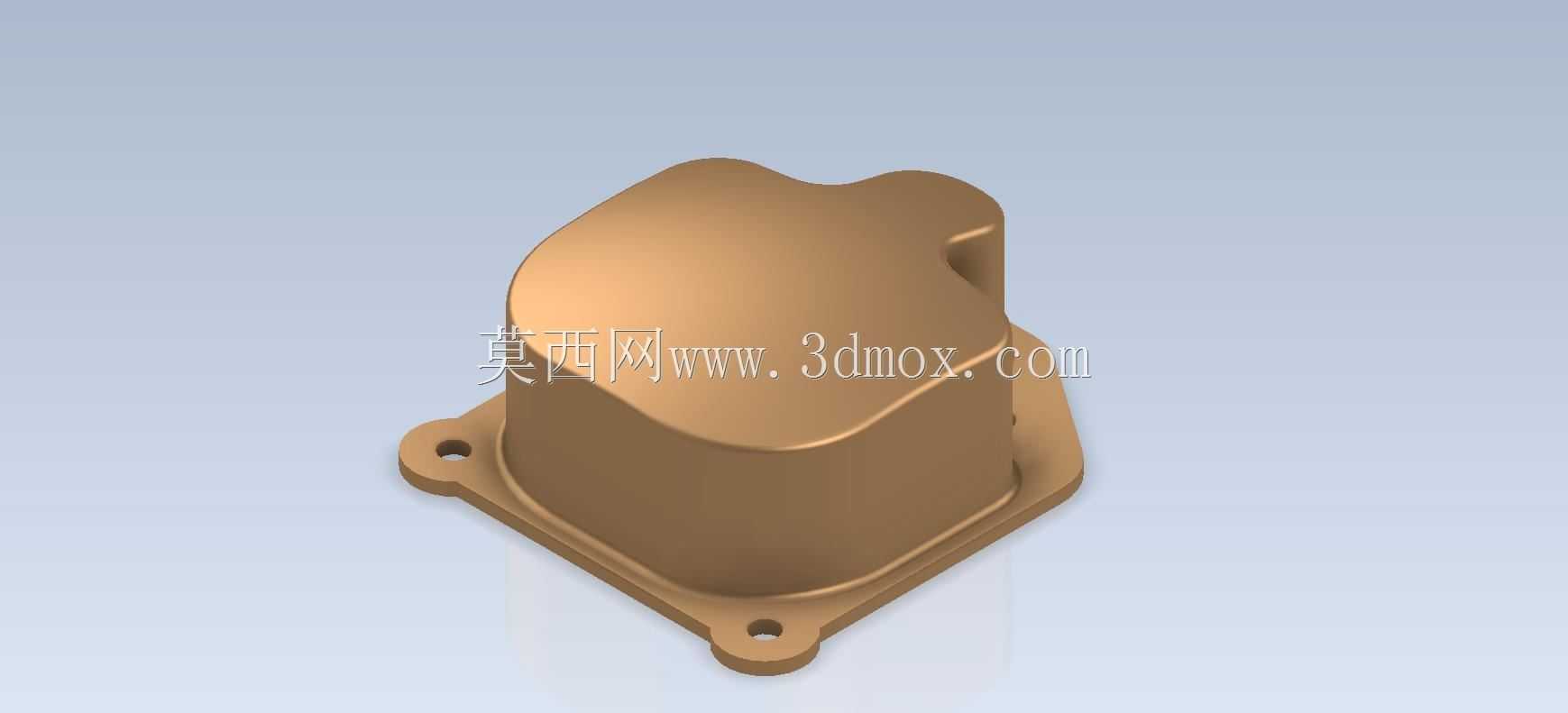

　　这类带安装法兰的异形防护壳体，在小型动力单元、气动控制模块、车载传感组件的防护场景中十分常见，日常多作为内置核心元件的承托与外部防护结构使用，隔绝作业环境中的粉尘、飞溅切削液、轻度外力磕碰对内部元件的损伤。从实际装配场景来看，这类壳体常配套在小型内燃机附件、车间小型气动控制站、自动化线末端检测模块上，底部的法兰结构直接通过螺栓固定在设备安装基面，不需要额外设计转接支架，能大幅缩减现场装配的调整工作量。

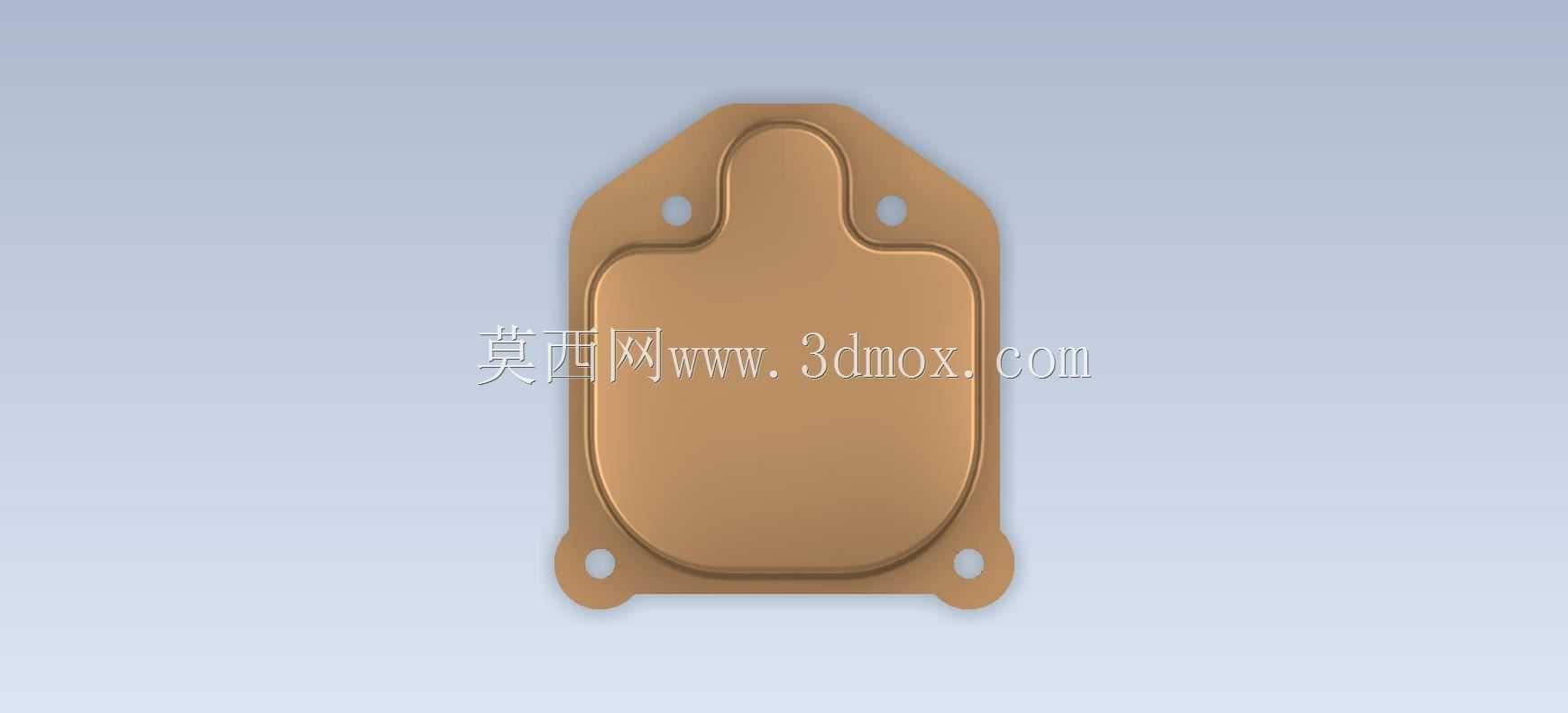

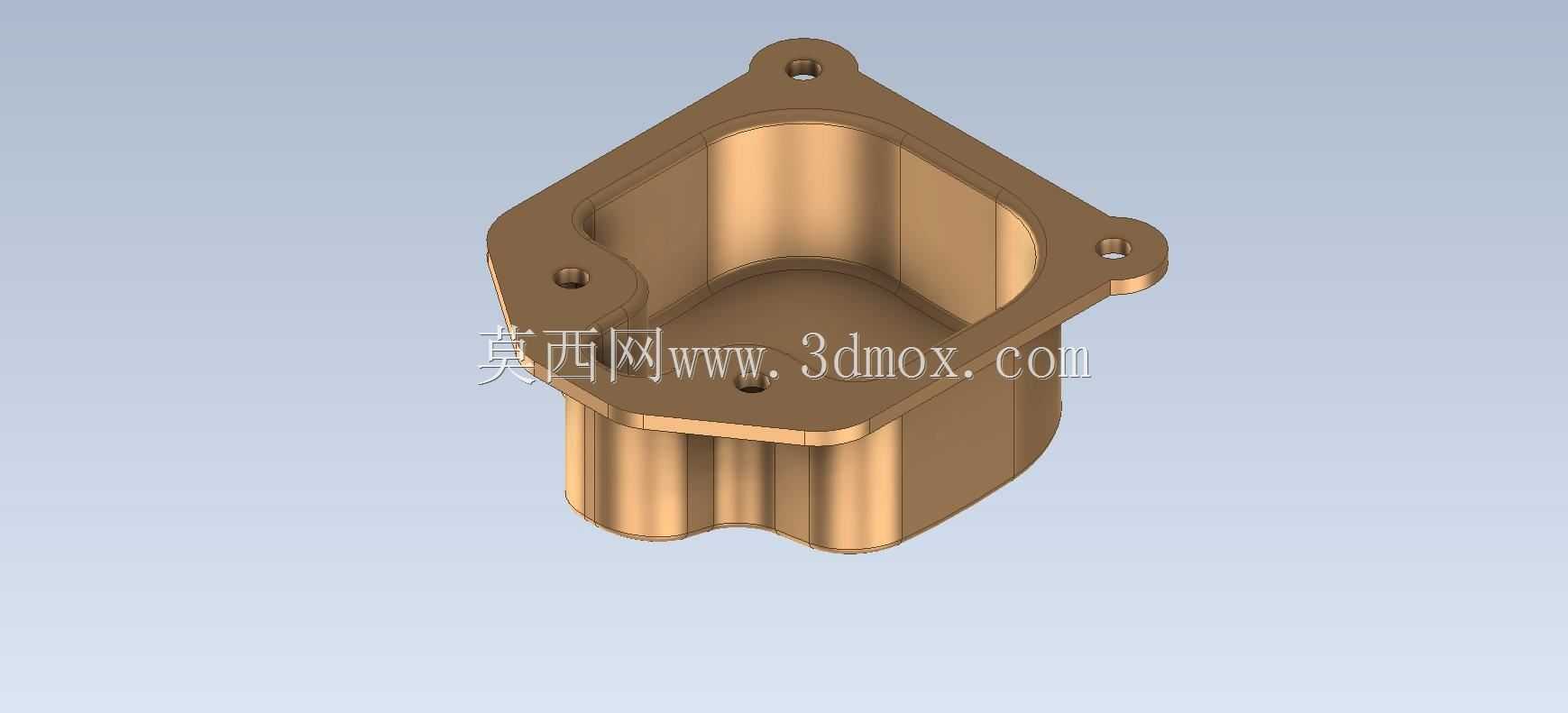

　　设计这类结构时，首先要匹配内部容纳元件的轮廓边界，壳体内部的净空尺寸需要比内置元件的最大外形单边预留1.5-2mm的装配间隙，避免元件装入后出现卡滞，同时要预留接线、接气的走管空间，壳体侧面的异形凸起正是对应内置元件的局部突出结构，在保证容纳空间的前提下尽可能压缩壳体整体体积，减少安装占用的空间。底部法兰的安装孔位需要和配套设备的预装孔位完全对齐，孔位公差控制在±0.1mm范围内，保证装配时螺栓能顺利穿入，法兰与壳体主体的衔接处做了圆角过渡，避免应力集中导致的装配开裂，尤其是在有振动的作业场景下，圆角过渡能大幅提升结构的抗疲劳强度。

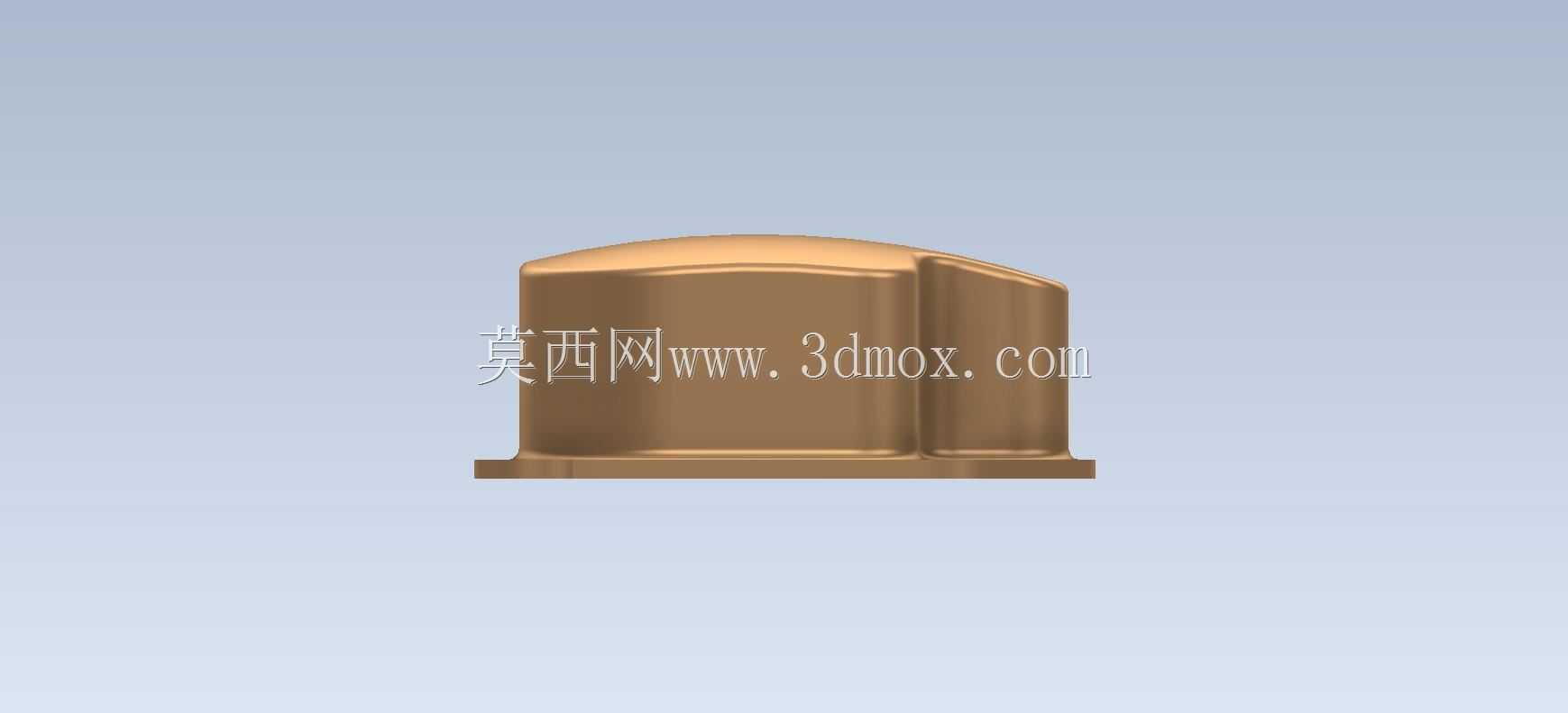

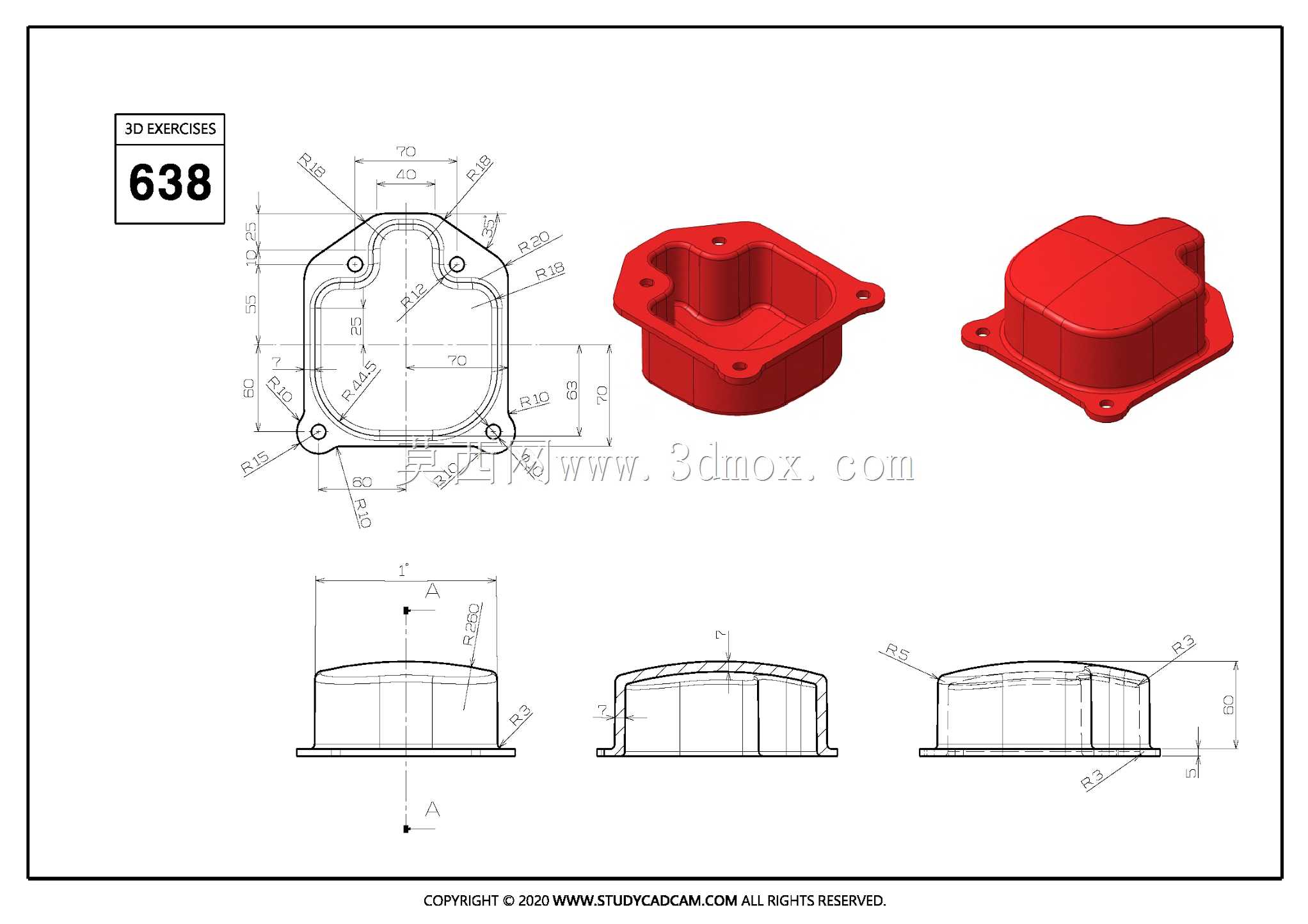

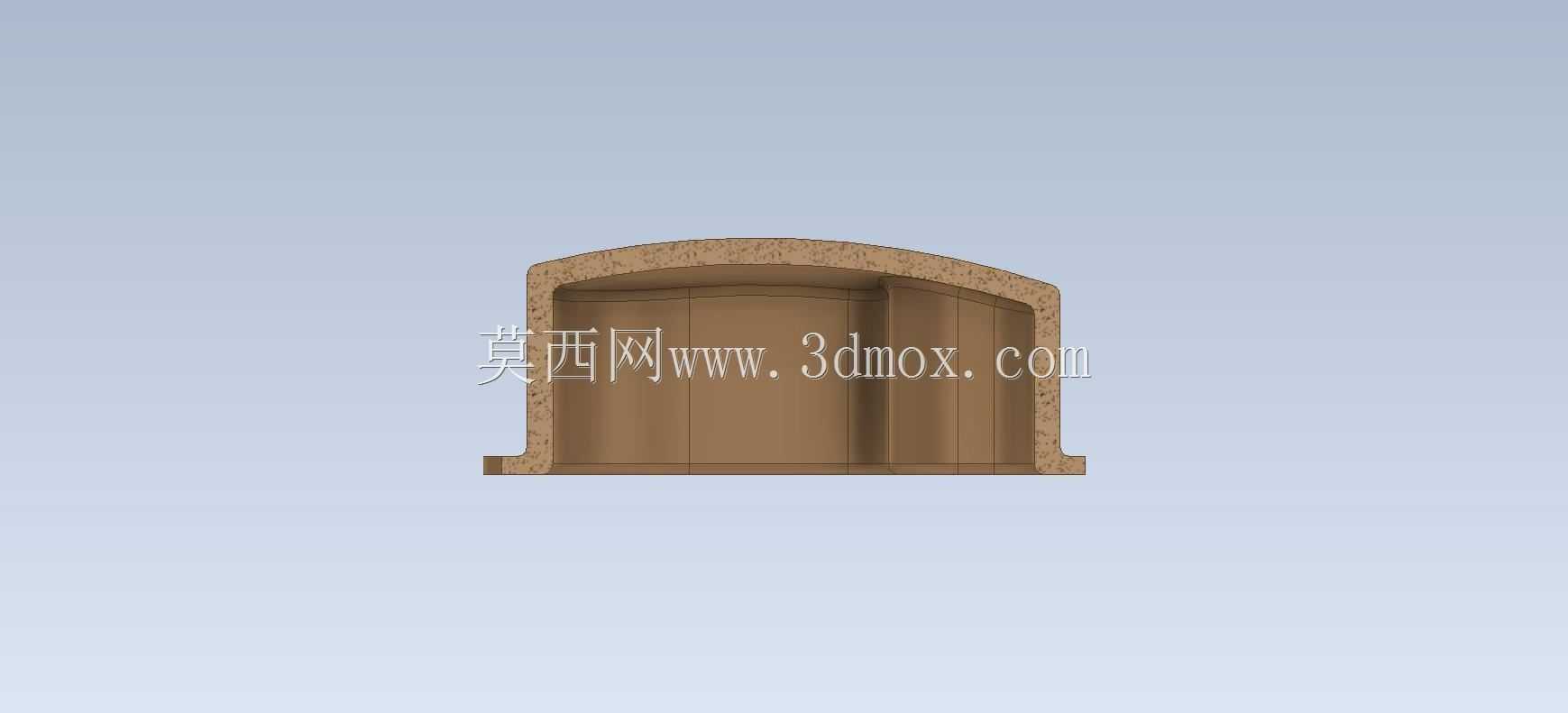

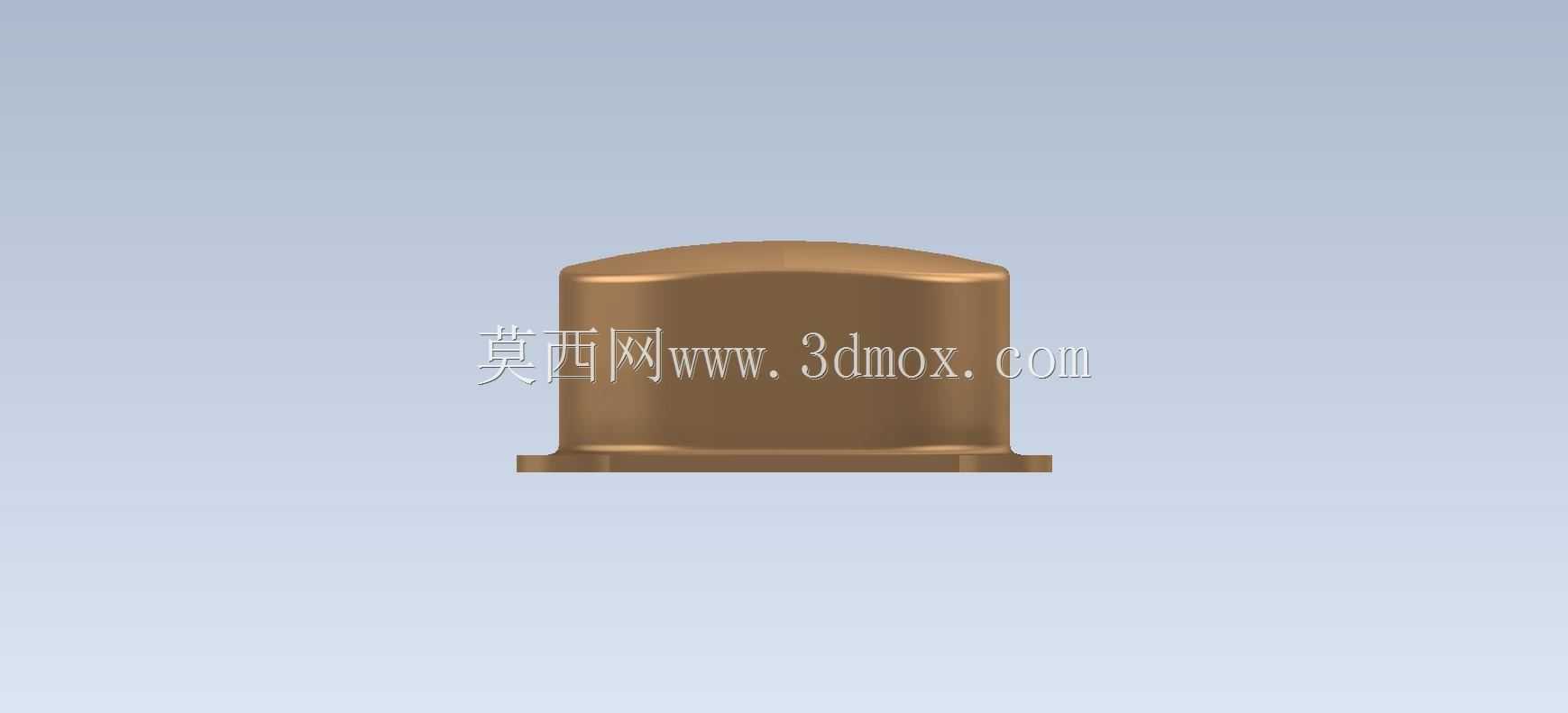

　　从外形尺寸边界来看，这类壳体的整体高度通常控制在80-120mm区间，法兰边的外接圆直径根据安装需求设定在100-140mm范围，三个安装孔均匀分布在法兰盘上，孔直径适配M6-M8的固定螺栓，能满足多数小型设备的安装载荷要求。壳体主体的壁厚根据选用的加工工艺调整，如果采用铸造成型工艺，壁厚均匀控制在3-4mm，避免壁厚差异过大导致的铸造缩孔缺陷；如果采用3D打印或者机加工成型，壁厚可以适当调整到2.5-3mm，在保证结构强度的前提下控制整体重量。壳体顶部的异形轮廓并非随意设计，是完全匹配内置元件的顶部外形做的随形设计，既可以减少壳体的整体用料，也能避免壳体与周边设备部件发生干涉，在设备紧凑布局的场景下，这种随形设计能有效提升空间利用率。

　　实际选型应用时，需要先确认安装基面的平面度，法兰安装面的平面度要求控制在0.05mm以内，避免装配后壳体出现倾斜，导致内置元件的对接接口错位。如果应用在有油污、腐蚀介质的场景，壳体表面可以做阳极氧化或者喷塑处理，提升防护等级；如果应用在常规室内设备场景，直接采用毛坯铸件或者普通机加工表面即可满足使用需求。这类结构的建模练习重点在于异形曲面与规则法兰结构的衔接处理，需要保证曲面过渡顺滑，没有突兀的棱角，同时法兰安装面的平面度、安装孔的位置度要符合机械加工的常规公差要求，建模过程中需要合理使用草图约束、曲面放样、实体抽壳等特征命令，保证特征树的逻辑清晰，方便后续根据实际需求调整尺寸参数。

　　在实际生产中，这类壳体的加工流程通常是先完成毛坯成型，再对法兰安装面进行铣削加工，之后钻安装孔，最后对壳体整体去毛刺处理，保证边缘没有锐边，避免装配时划伤操作人员。设计阶段需要提前考虑加工工艺的可行性，比如壳体内部的拐角半径要大于加工刀具的半径，避免出现刀具无法加工的死角，减少后续电火花加工的工序，降低加工成本。对于有密封要求的使用场景，还可以在法兰安装面设计密封槽，配套O型密封圈实现端面密封，防护等级可以达到IP65以上，满足户外或者潮湿作业场景的使用要求。
