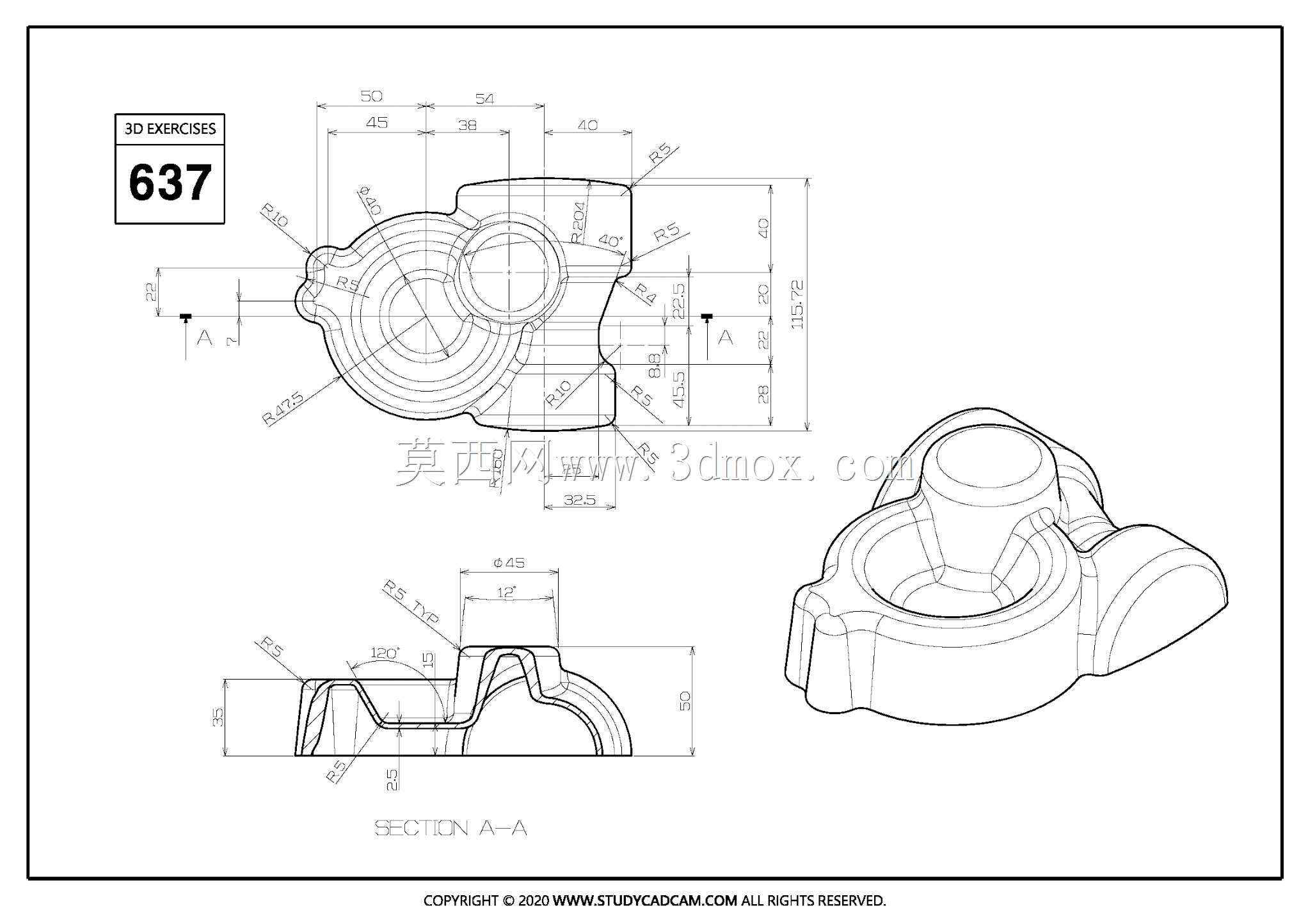

多腔体组合式机械连接基座结构练习件

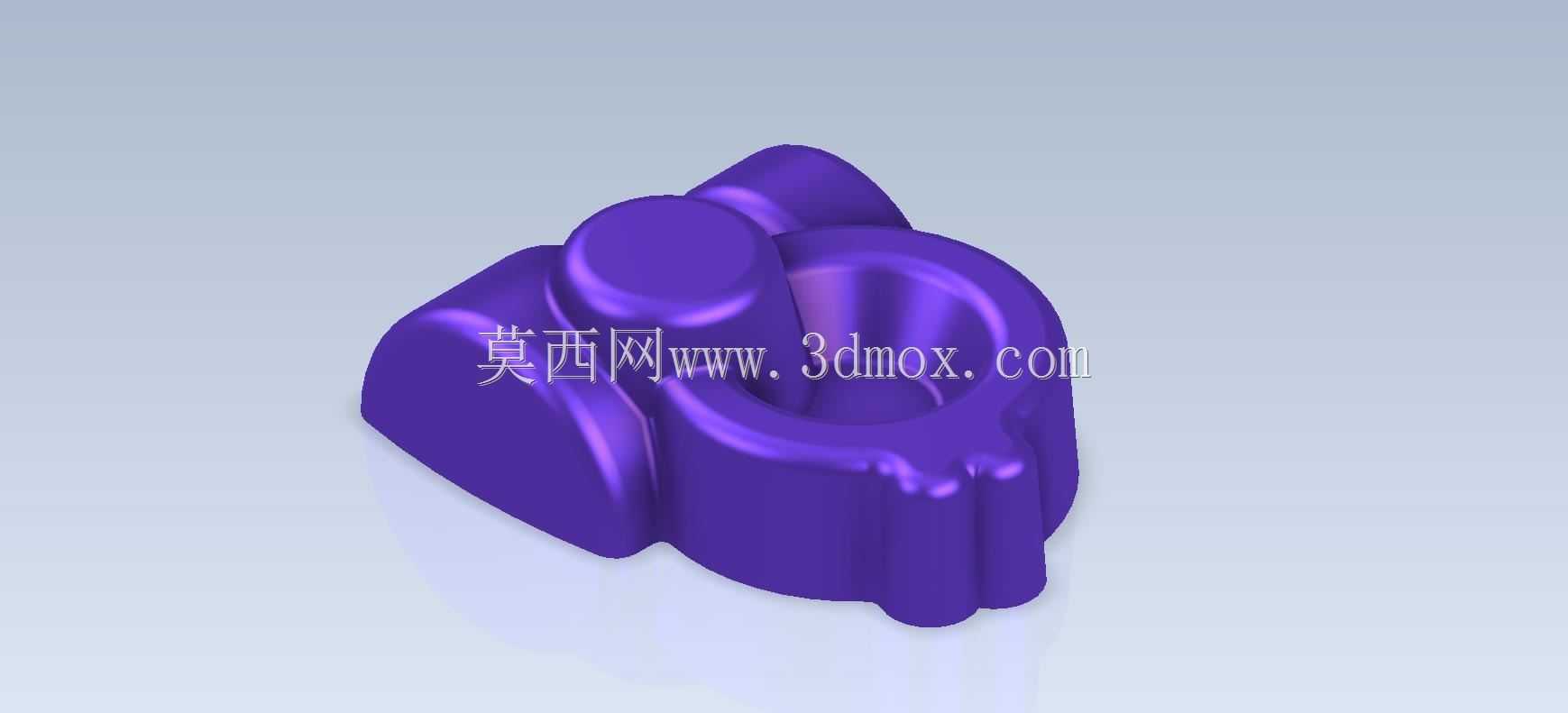

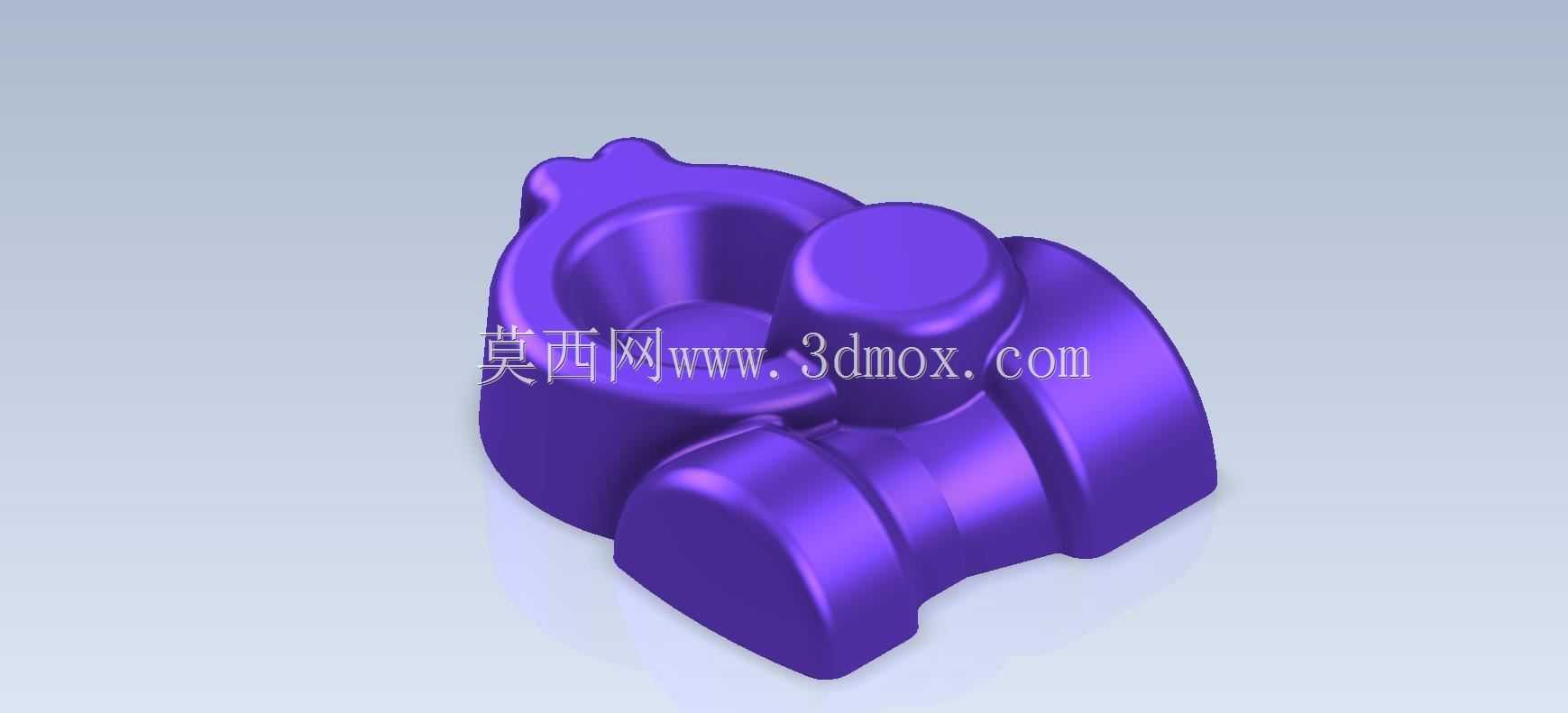

　　该零件属于机械结构设计入门阶段的典型练习构件，核心功能是模拟工业场景中多通路介质转接、多部件集成安装的基座类零件工况，常见于小型流体控制单元、桌面级工装夹具集成座、教学实验台架的连接节点位置，日常设计中这类零件往往需要同时兼顾管路对接、元件固定、空间避让三类核心需求，是结构设计人员从基础特征建模走向工程化设计的重要过渡练习载体。从结构设计思路来看，该零件采用一体化铸造成型的构型逻辑，主体为不规则变截面实体，上部设置两处内凹腔体，其中一处为大直径圆弧沉腔，可用于嵌入安装圆形阀块、轴承衬套或者传感元件，腔体边缘做了圆角过渡处理，避免应力集中同时适配嵌入式元件的安装导向；另一处为独立圆柱凸台结构，凸台端面为平整安装面，

　　可通过端面螺纹孔对接外置的管路接头或者定位销，凸台根部同样设置了大圆角过渡，降低交变载荷下的根部断裂风险。零件侧部延伸出两段同轴的阶梯轴状结构，该部分模拟的是管路对接的插装接口，阶梯段的直径差形成定位轴肩，安装时可直接插入对应规格的管路或者连接法兰，轴肩端面作为轴向定位面，无需额外加装定位套即可保证对接深度的一致性，阶梯段的外圆面预留了密封件安装槽位的设计空间，可根据实际输送介质的压力、腐蚀属性选配O型圈、油封等密封元件，满足气路、低压油路、冷却水通路等不同场景的密封需求。零件上部的异形凸起结构并非冗余设计，该结构对应实际工况中的吊装位或者快装卡扣位，在小批量装配场景中，可通过该凸起结构快速卡入工装夹具的定位槽，

　　实现零件的快速装夹定位，减少装夹找正的辅助时间；同时该凸起结构也可作为零件的防呆设计，在自动化装配线上可通过视觉识别该凸起的方位，自动判断零件的安装朝向，避免错装反装的问题。从安装边界来看，该零件的底部为平整安装基准面，可直接贴合在安装基板或者设备壳体的平面上，底部平面的平面度公差可控制在0.05mm以内，保证安装后的接触刚度，避免因贴合面间隙导致的振动或者密封泄漏问题；零件整体的外轮廓无尖锐棱角，所有外边缘均做了R2以上的倒角处理，既避免搬运装配过程中划伤操作人员，也能减少铸造过程中的砂眼、缺料等缺陷，提升毛坯成型的合格率。在建模练习过程中，这类零件需要重点关注多特征之间的布尔运算逻辑，尤其是内凹腔体与外部阶梯结构的相交位置，

　　需要提前预留足够的壁厚，避免出现薄壁区域导致零件强度不足，通常这类基座类零件的最小壁厚不小于3mm，承压区域的壁厚需要提升至5mm以上；同时各特征之间的过渡圆角需要根据相邻面的夹角合理设置，避免出现圆角失败或者局部壁厚突变的问题，在实际工程设计中，这类零件的建模完成后还需要进行有限元受力分析，模拟内部介质压力、外部安装载荷作用下的应力分布，对应力集中的区域做局部加厚或者圆角放大处理，保证零件在额定工况下的使用寿命。这类练习件的结构逻辑覆盖了机械基座类零件80%以上的常用特征，包括拉伸、旋转、倒角、圆角、抽壳、布尔运算等基础建模操作，同时融入了工程化设计中的定位、密封、防呆、应力规避等实际设计考量，完成该类练习后可快速掌握中小型机械基座类零件的设计流程，为后续独立设计工业场景中的实际连接座、阀块、安装支架等零件打下扎实的建模与设计基础。在实际应用场景中，同构型的零件还可根据使用需求调整材质，普通无腐蚀工况下可采用ABS或者尼龙材质通过3D打印快速打样验证，承压工况下可采用铝合金压铸或者铸铁铸造成型，腐蚀工况下可选用不锈钢或者工程塑料注塑成型，不同材质对应的壁厚、圆角参数也需要做对应调整，比如塑料件的壁厚需要尽量保持均匀，避免注塑过程中出现缩痕，金属铸件则需要设置拔模斜度，方便脱模取件。
