L型带斜切顶面支撑固定座结构

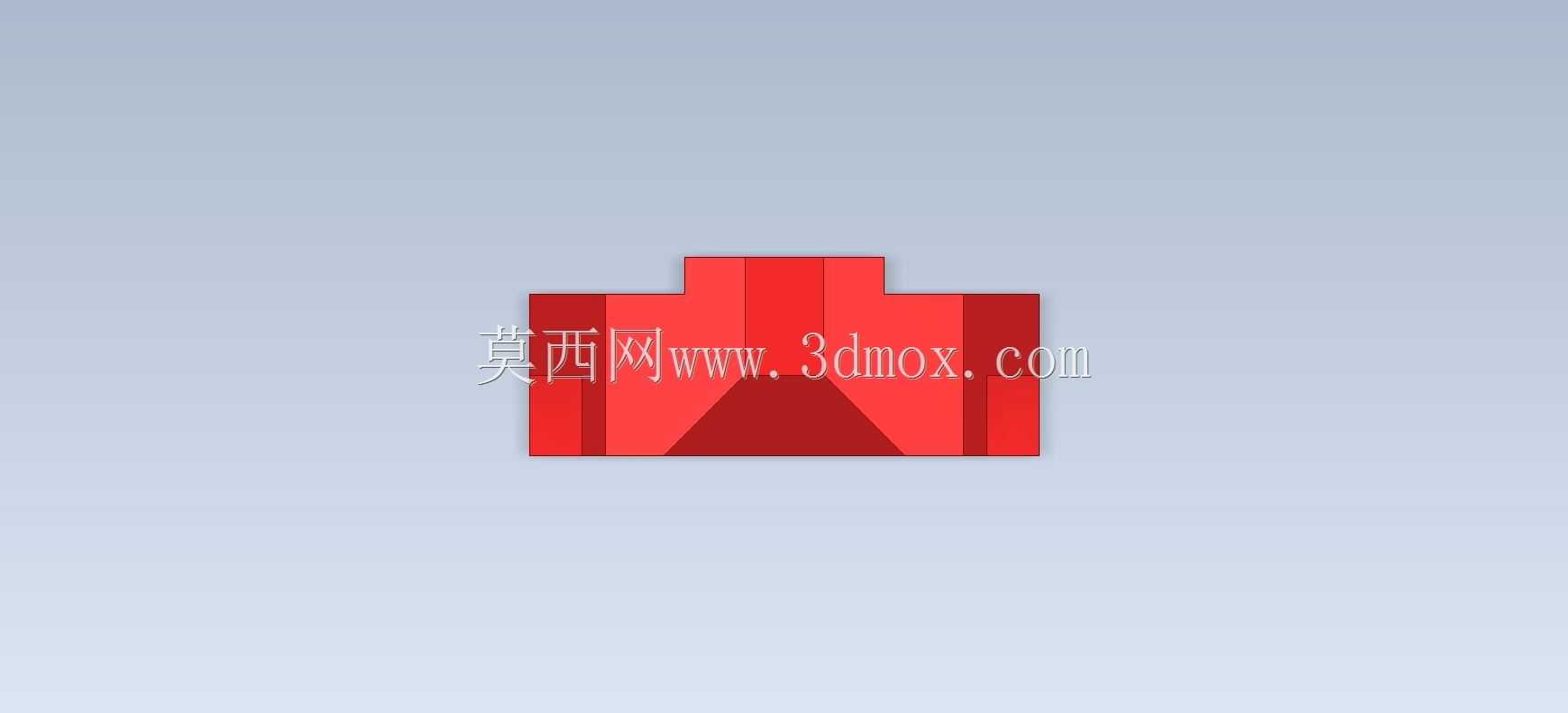

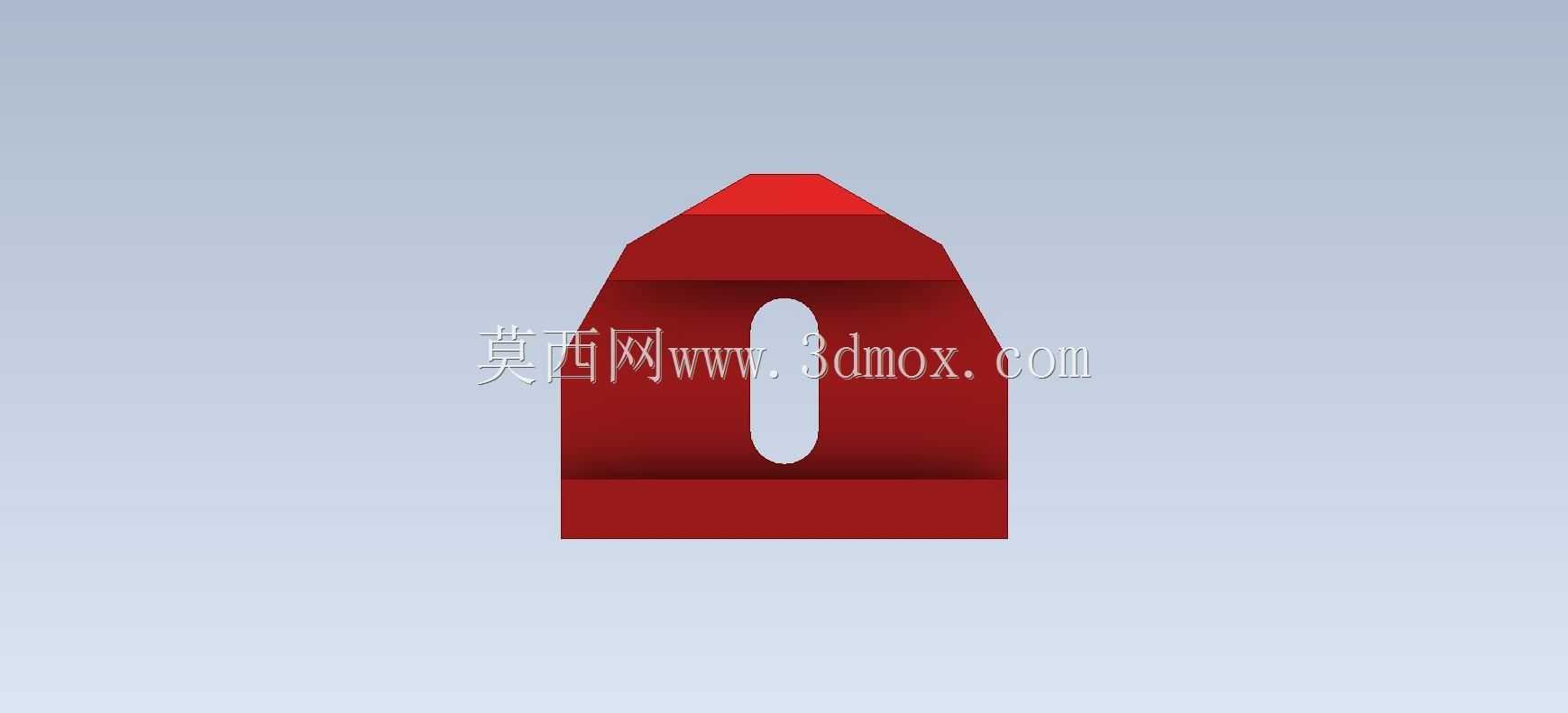

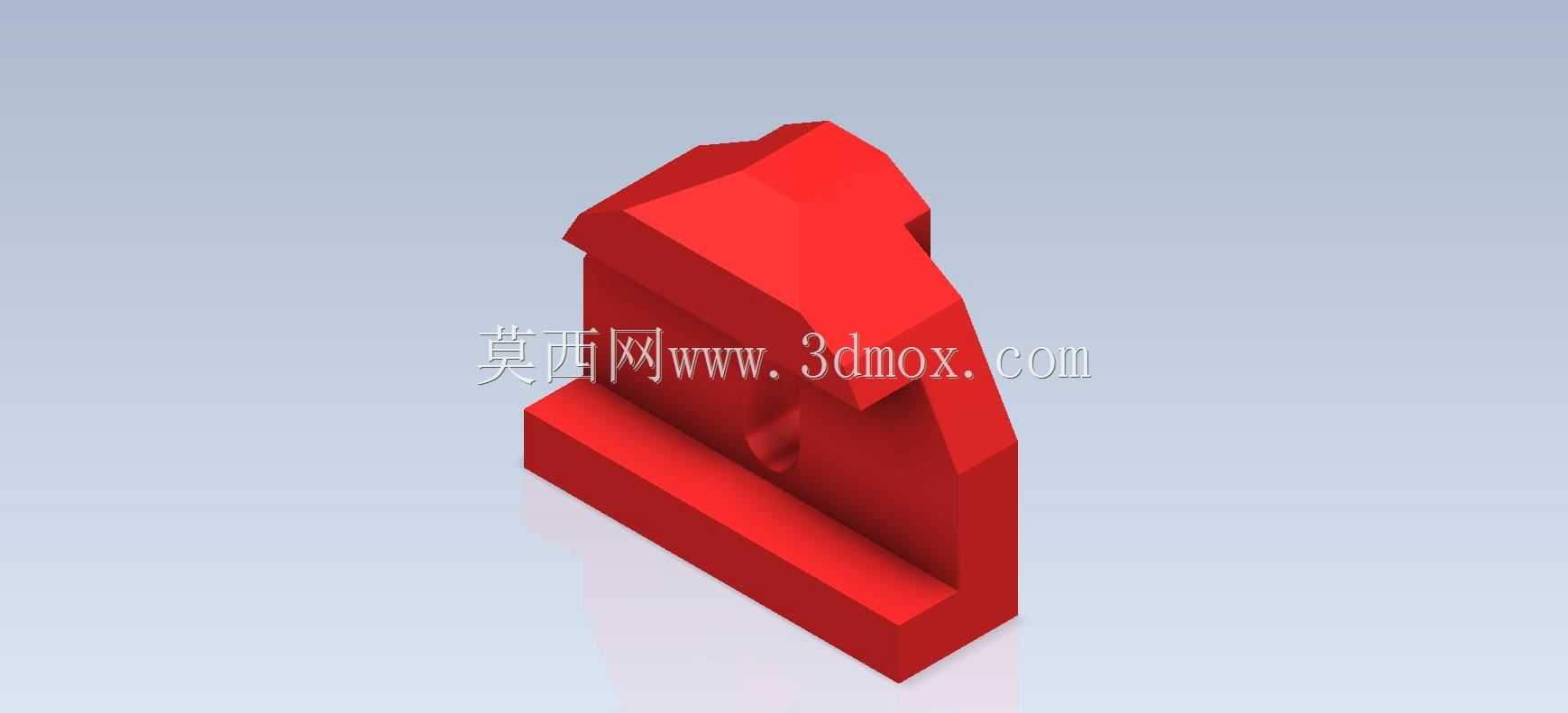

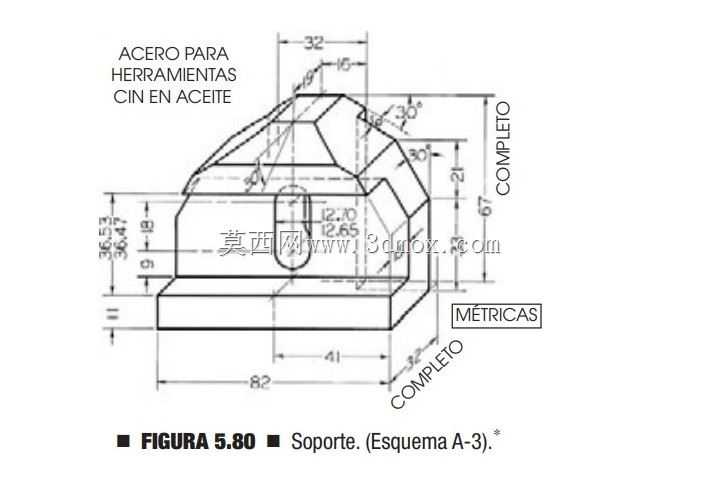

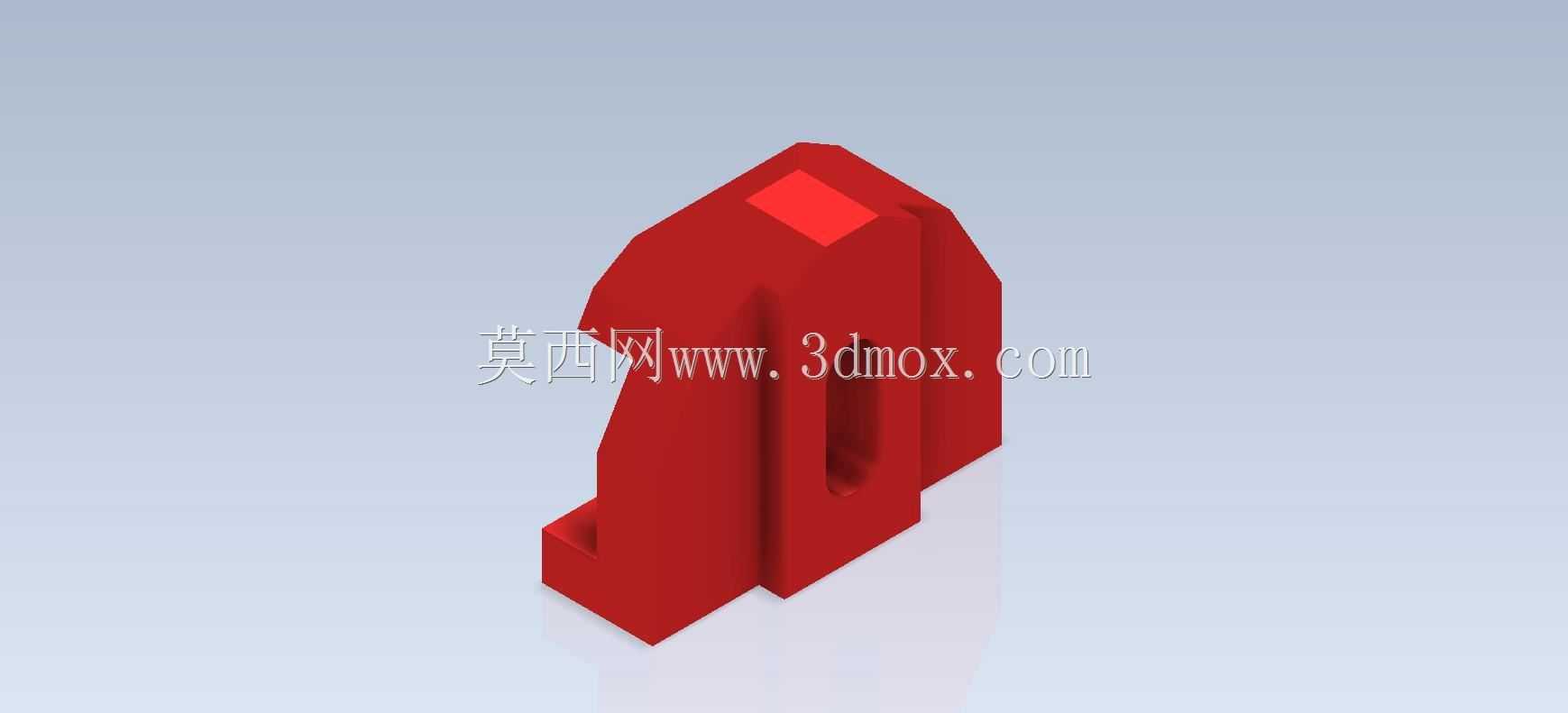

　　做机械结构设计的从业者大多有体会，看似不起眼的支撑固定类零件，往往是整套工装、小型设备台架里最考验细节把控的部分，这次拆解的这款L型带斜切顶面的支撑件，就是非常典型的机加类支撑结构，适合作为入门建模练习的同时，也能直接适配不少轻型设备的安装场景。先从实际应用场景说起，这类支撑件常被用在小型自动化生产线的侧边工位，用来承托光电传感器安装支架、小型气动管路的固定卡扣，或是轻型料道的侧边定位挡边，也可以作为教学实训台架上的模块化固定座，搭配T型槽螺栓就能快速调整安装位置，不需要额外焊接固定，拆装调整的灵活性很高。从功能特性来看，这款支撑件采用一体成型的L型主体结构，底部是向外延伸的平直安装边，上面预留了沉头安装孔位，

　　安装时可以把内六角螺栓的头部完全埋入沉孔内，不会出现螺栓头突出支撑面、干涉上方搭载零件的问题；竖直支撑段的正面做了内凹的弧形让位槽，这个细节设计很实用，当支撑件旁边布置有圆柱形的导向轴、气动接头或是走线时，弧形槽可以刚好避开这些外凸的零部件，不需要额外加大相邻零件的安装间距，能有效压缩整套机构的整体占用空间。顶部的斜切顶面不是随意做的造型，而是对应了搭载零件的安装倾角，很多时候传感器、导向挡条需要和水平面呈固定夹角安装，直接把支撑顶面加工成对应角度，就不需要额外加装角度调节垫片，既能减少装配时的调整工作量，也能避免长期使用后垫片移位导致的安装角度偏差。再说到设计思路，做这类支撑件的时候，首先要确定的是安装边界尺寸：

　　底部安装边的宽度要比竖直支撑段宽出至少1.5倍的壁厚，才能保证螺栓锁紧后支撑件不会出现侧向倾覆，壁厚的选择要结合实际承载来定，如果是承托重量不超过5kg的轻型零件，壁厚选6-8mm就足够，要是承托较重的导向组件，壁厚就要加到10-12mm，同时还要在竖直段和底部安装边的交接处做R2-R3的内圆角，避免直角处出现应力集中，长期受载后出现开裂的问题。斜切顶面的角度公差要控制在±0.5°以内，不然上方搭载的零件安装后角度偏差会被放大，尤其是用来安装对射型光电传感器的时候，角度偏差超过1°就可能出现传感器对射不准、检测信号不稳定的问题。另外竖直段侧面的让位槽深度不能超过壁厚的三分之一，不然会大幅降低支撑件的整体结构强度，

　　受力后容易从开槽位置出现变形。外形尺寸方面，这类支撑件的整体高度一般控制在80-120mm区间，底部安装边的长度根据安装孔的间距来定，两个安装孔的中心距要保持在40-60mm，保证安装后的稳定性，整体宽度控制在30-40mm，不会占用过多的台架安装空间。建模的时候要注意，所有的机加棱边都要做0.5mm的倒角，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能减少应力集中的点位。很多新手做这类基础零件的时候容易忽略安装边界的校验，比如沉孔的深度是否足够、让位槽会不会和相邻零件干涉、安装孔的位置会不会和台架的T型槽位置冲突，这些细节恰恰是实际生产装配中最容易出问题的地方，做建模练习的时候就把这些工程实际要求考虑进去，才能真正把建模技能和实际设计需求结合起来，而不是只做外观造型的复刻。这类支撑件的加工工艺也很成熟，一般采用6061铝合金整块铣削加工就可以，表面做阳极氧化处理提升耐磨性和防锈能力，小批量制作的时候成本很低，也可以根据使用场景换成POM材质，用在有绝缘要求、或是需要避免刮伤搭载零件表面的场合，不同材质的选型只需要调整对应的壁厚参数就可以，整体结构不需要做大幅改动，通用性很强。
