机械铰接式连接支座结构练习模型

　　这款铰接式连接支座，是小型传动机构里常见的受力转接零件，日常在轻工自动化生产线的小型摆臂机构、包装设备的料道翻转组件、小型工装夹具的角度调节模块里都能见到它的身影，核心作用是在两个存在相对转动需求的结构件之间，完成载荷传递同时保留指定自由度的转动空间，避免刚性连接带来的应力集中问题。

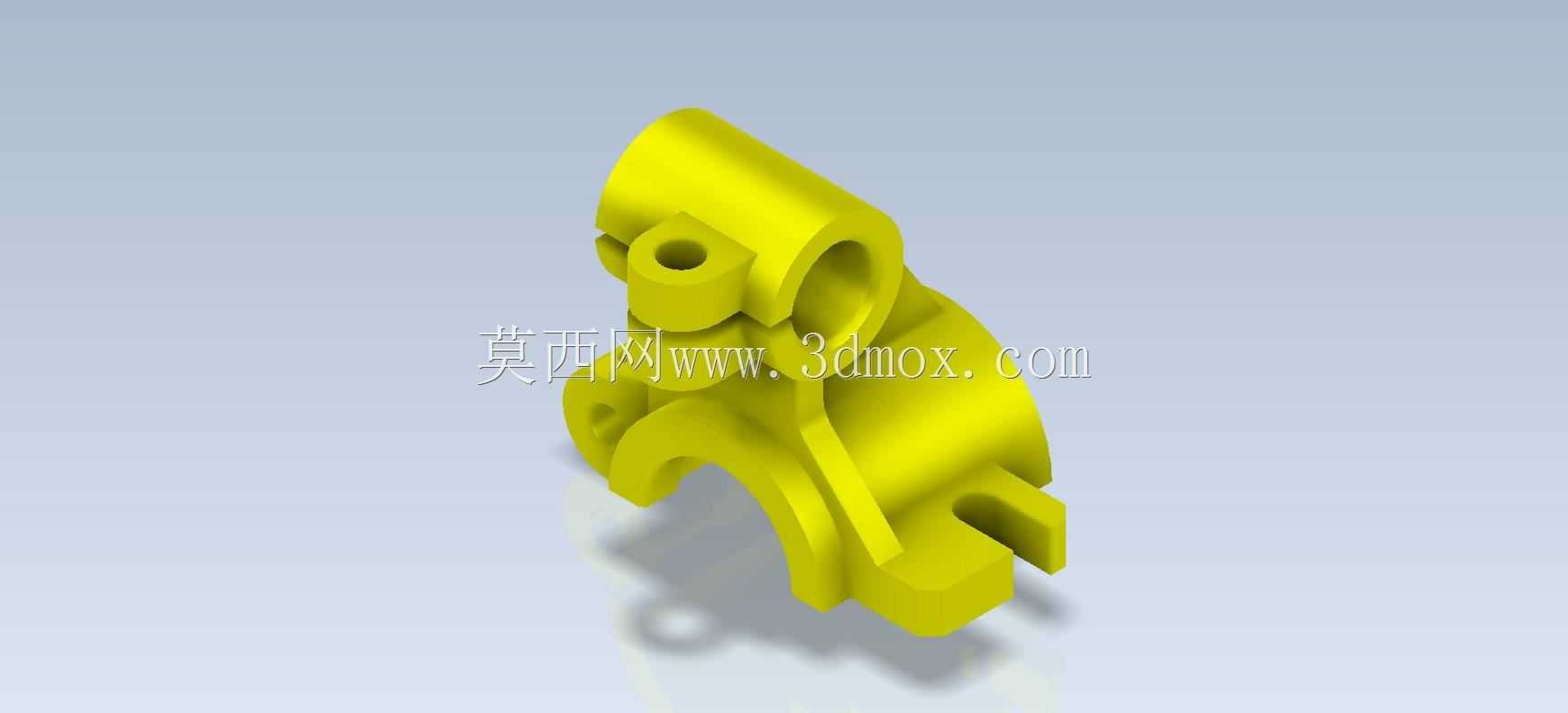

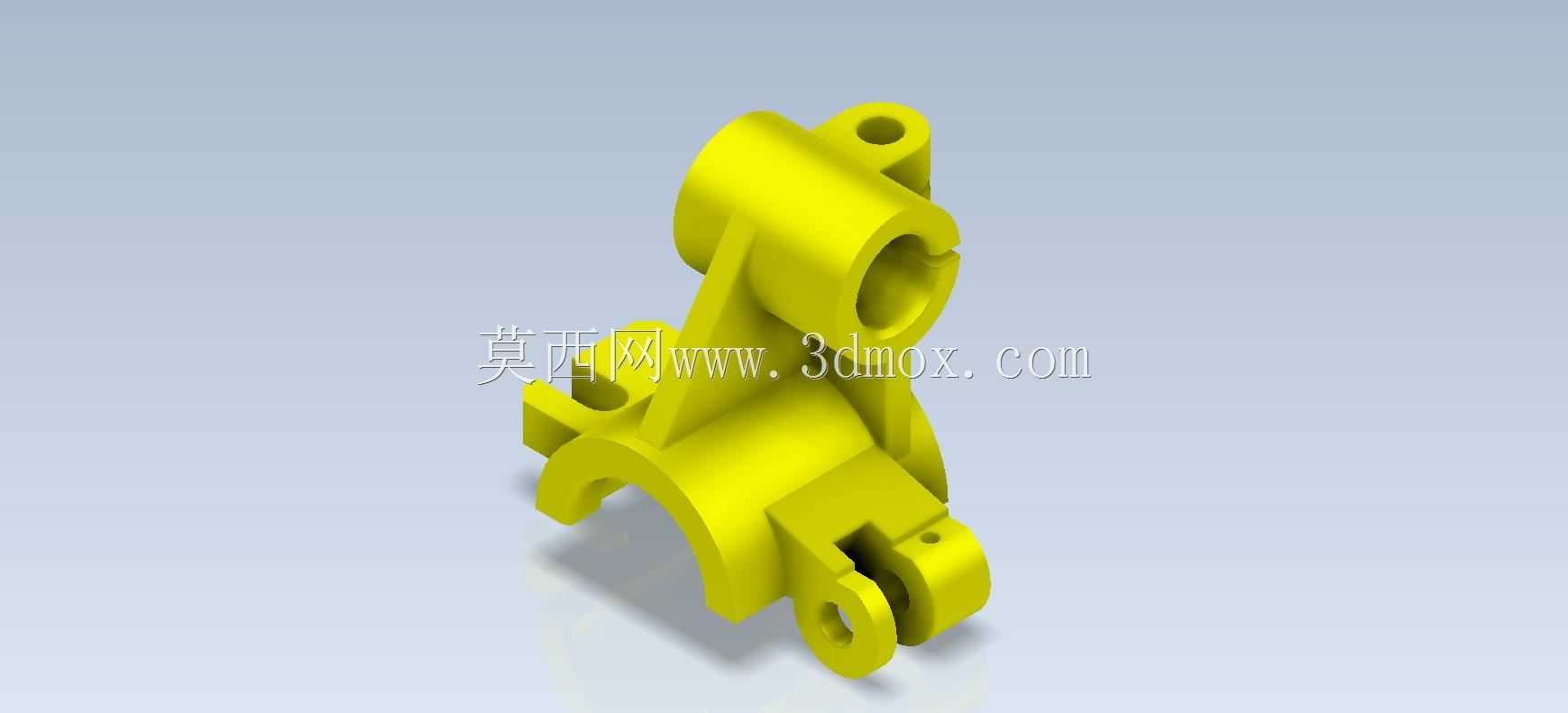

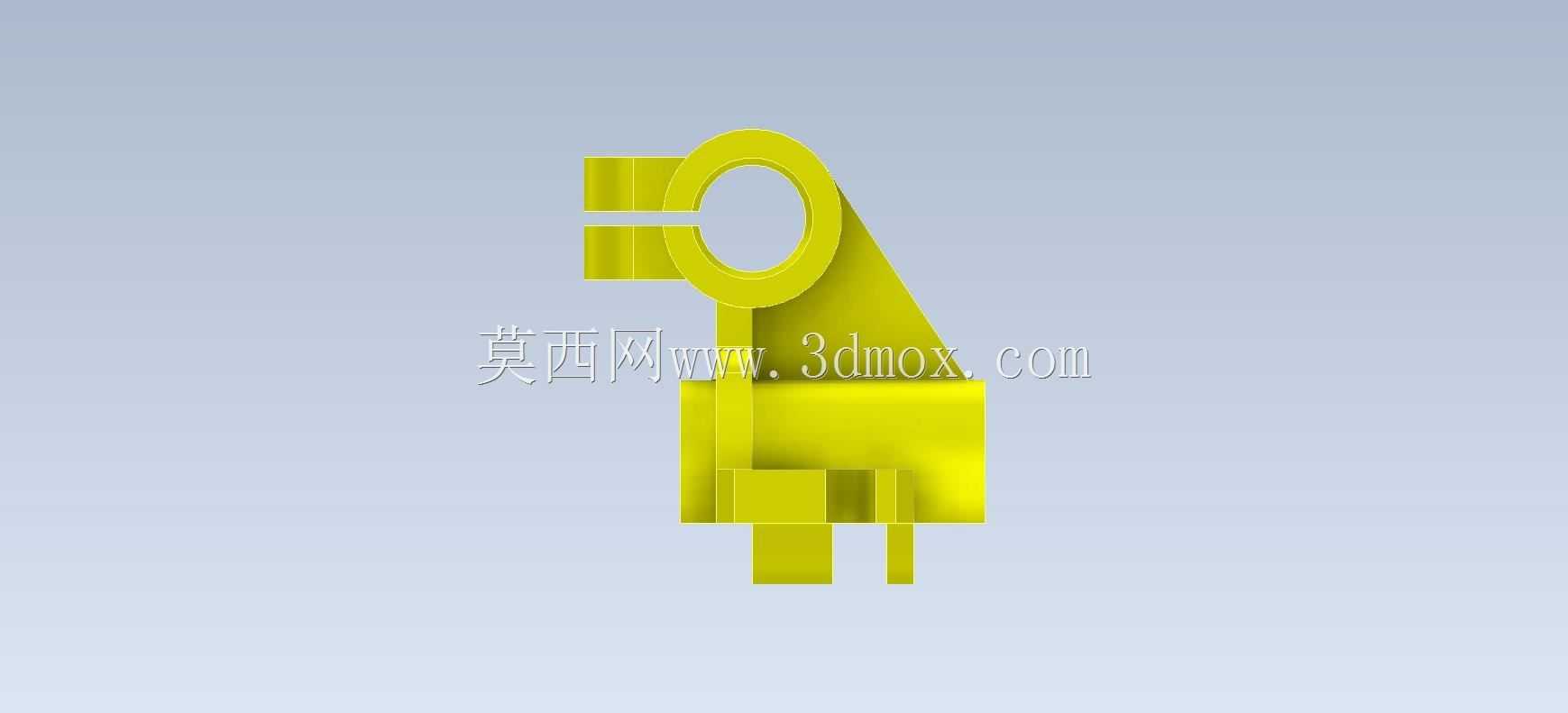

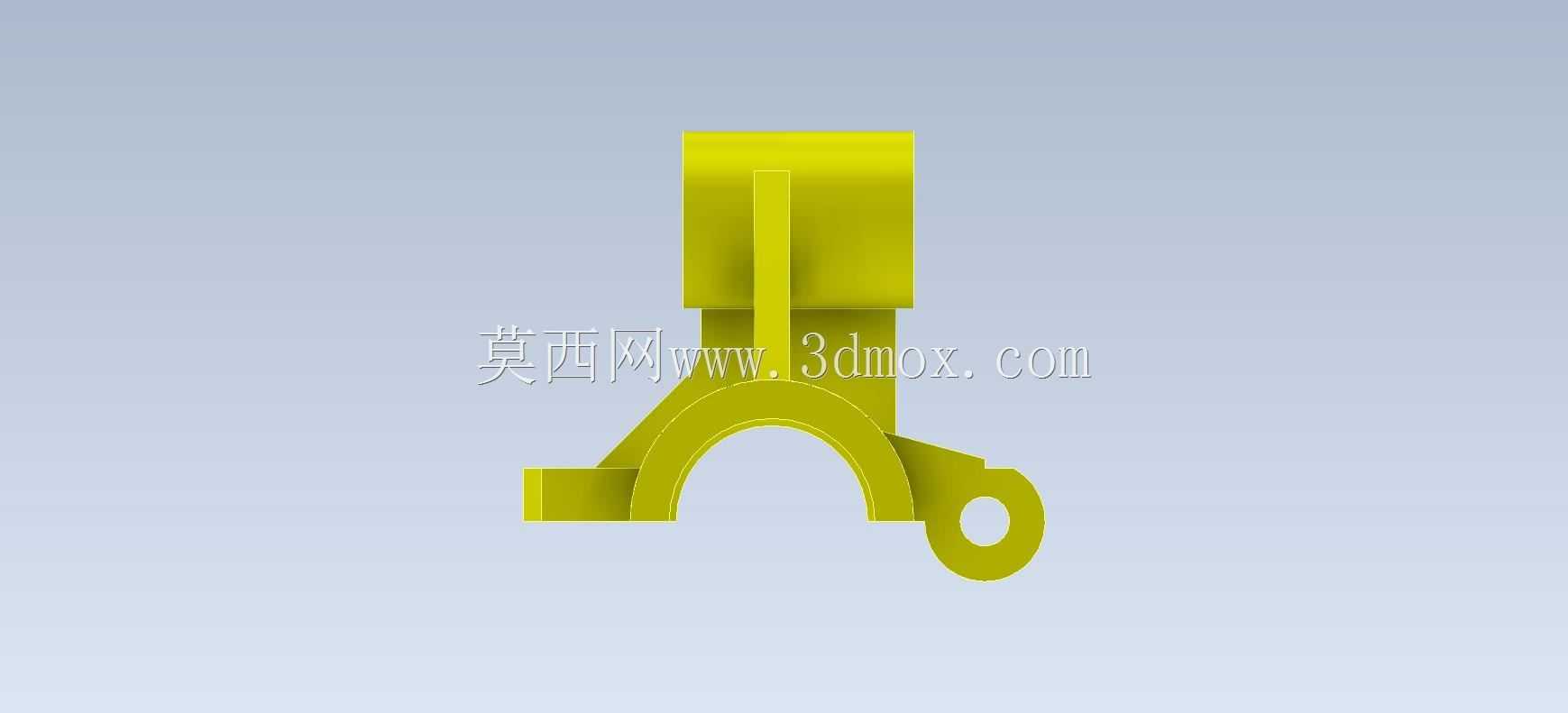

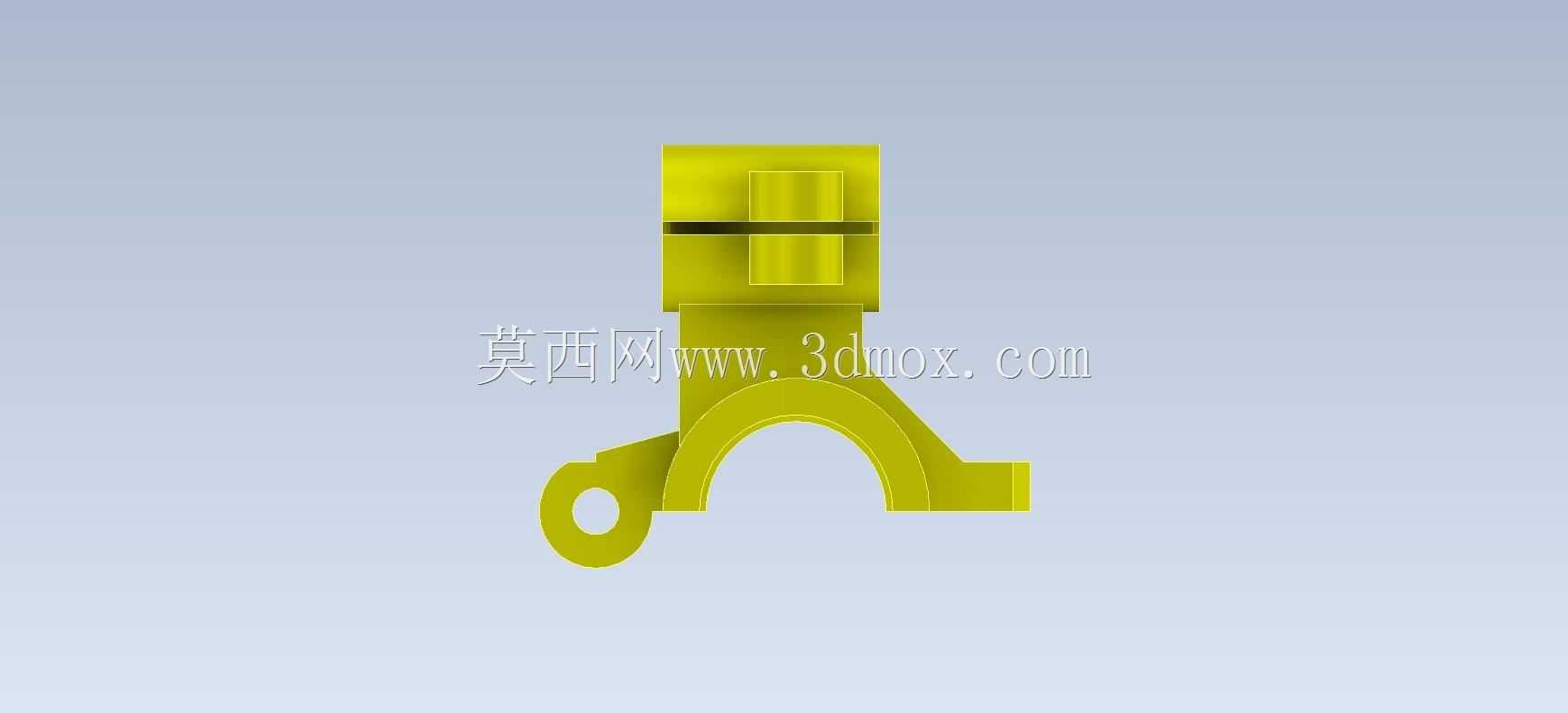

　　从结构设计逻辑来看，整个零件采用一体化铸造成型后机加工的工艺路线设计，主体承力部分做了变截面的加强筋过渡，没有多余的冗余结构，在保证整体刚性的前提下尽可能控制了零件自重。零件上部设置了两个同轴的通孔铰接位，其中大直径孔用于穿装主轴销轴，承担主要的径向载荷，孔位内壁设计了均匀的壁厚，预留了后续压装铜套或者滚针轴承的加工余量，避免长期转动磨损后直接报废整个支座；旁侧的小直径孔用于安装限位销或者角度传感器的触发拨杆，和主铰接孔保持固定的中心距，保证转动过程中限位触发位置的重复精度。下部的半圆弧抱夹结构是整个零件的安装基准，圆弧面的粗糙度要求控制在Ra1.6以内，能够和配套的圆柱导杆或者固定轴实现紧密贴合，抱夹开口位置设置了两个带通孔的锁紧耳，穿装锁紧螺栓后可以通过螺栓预紧力让抱夹产生微变形，抱紧固定轴实现支座整体位置的固定，不需要额外加工安装平面，适配不同直径的圆轴安装场景，调整安装位置时只需要松开锁紧螺栓就能沿轴滑动或者转动，调试灵活性很高。

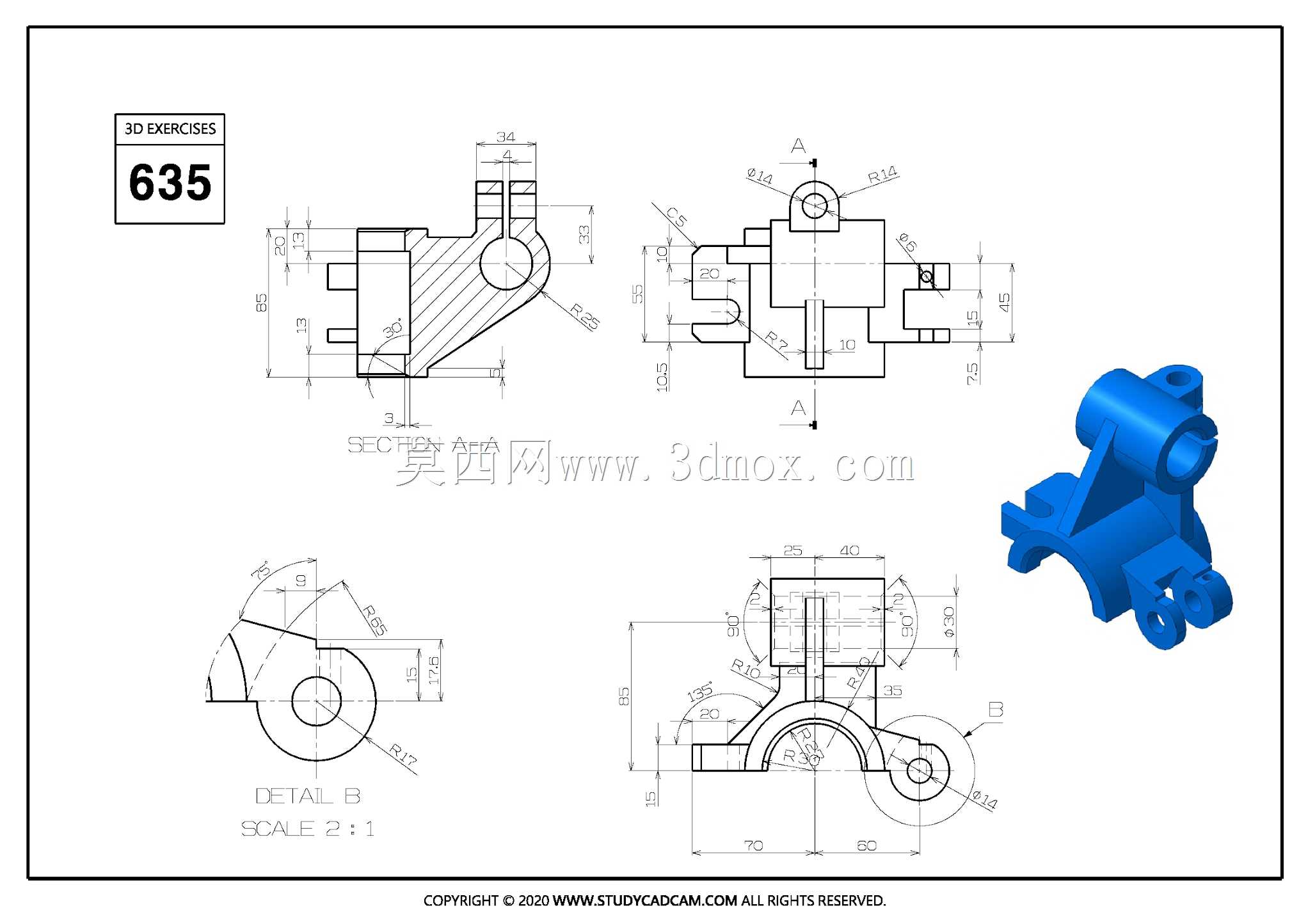

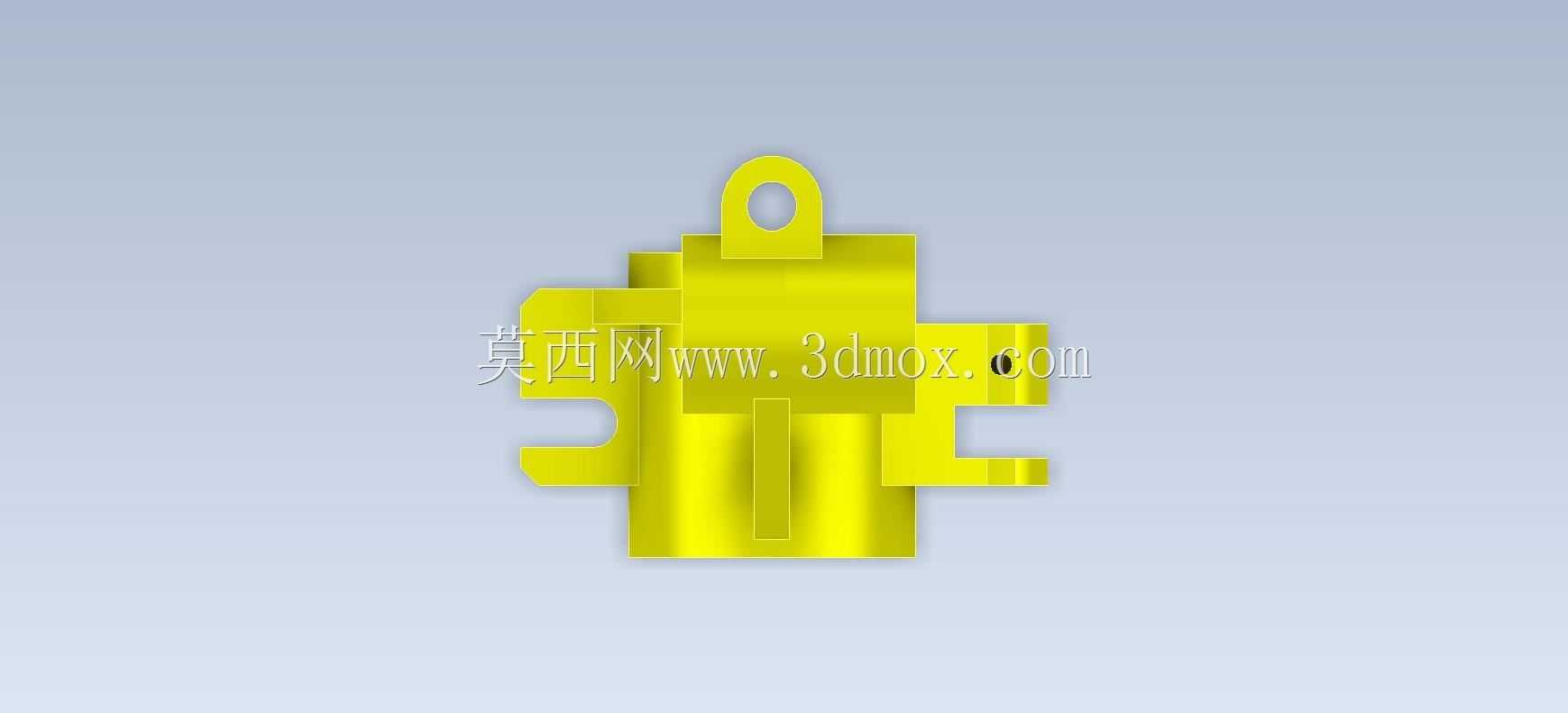

　　在安装边界的尺寸把控上，设计时需要重点关注几个核心尺寸链：主铰接孔的中心到下部抱夹圆弧中心的垂直距离，这个尺寸直接决定了摆臂的转动半径，公差需要控制在±0.05mm以内，避免装配后摆臂末端位置出现超差；主铰接孔和旁侧小销孔的中心距公差控制在±0.02mm，保证限位结构的触发精度；抱夹结构的开口宽度比圆弧直径小1.2mm，保证锁紧时有足够的变形量实现抱紧，同时不会因为开口过大导致锁紧力不足。零件所有的棱边都做了R0.5的倒角处理，既避免装配时割伤操作人员，也能消除热处理或者铸造过程中产生的应力集中点，降低零件受冲击载荷时开裂的风险。

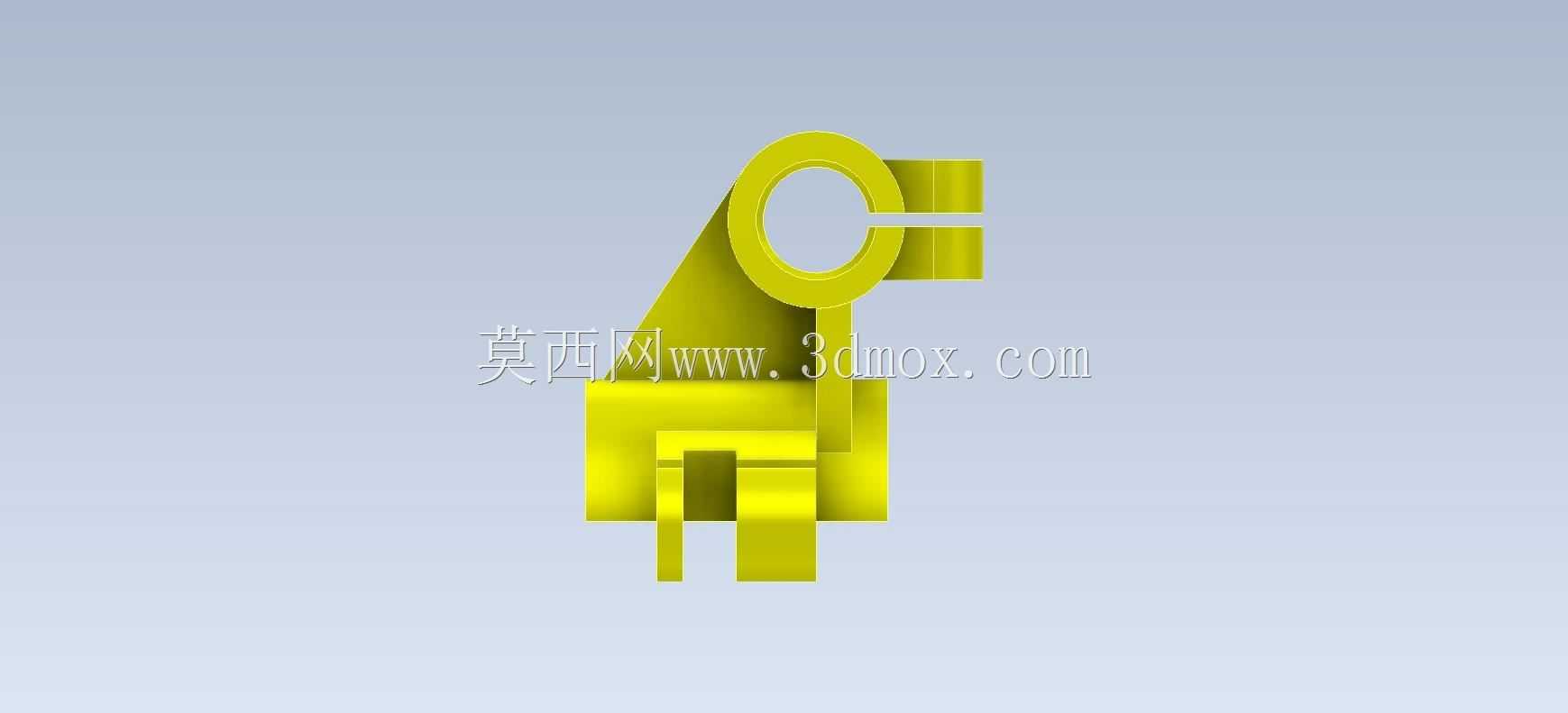

　　从实际使用的受力角度分析，这个支座在工作时主要承受径向的交变载荷，主铰接孔位置在摆臂往复摆动过程中会持续承受径向力，因此设计时在孔位周边做了局部加厚，壁厚比主体承力壁厚厚出2mm，避免长期受载出现孔位变形；抱夹位置的锁紧耳处做了圆弧过渡，避免螺栓锁紧时在耳板根部产生应力集中导致断裂。建模过程中需要重点处理几个特征的衔接：上部铰接筒和下部承力立板的相交位置，要做平滑的圆弧过渡，不能出现直角相接的情况，否则铸造时容易出现缩孔缺陷，后续受载也容易从接缝位置开裂；抱夹圆弧和立板的衔接位置同样要做渐变的壁厚过渡，避免壁厚突变导致铸造时出现冷隔缺陷。

　　这类零件在实际选型替换时，除了核心的安装尺寸匹配，还需要关注材质的适配性，常规轻载场景下采用ZL104铸铝即可满足强度需求，同时能降低整体机构的重量；如果是重载冲击的场景，需要更换为45号钢铸造成型，主铰接孔位置做淬火处理提升表面耐磨性，抱夹位置的锁紧螺栓需要采用8.8级以上的高强度螺栓，保证锁紧力足够不会出现滑移。建模练习时可以重点关注变壁厚结构的抽壳处理、相交特征的过渡圆角处理、同轴孔位的同心度约束设置，这些细节都是实际工程建模中经常遇到的典型问题，掌握这类支座的建模逻辑，后续处理同类铰接类、转接类零件时就能快速理清建模顺序，避免出现特征报错或者结构不符合工艺要求的问题。
