带双耳铰接座的筒式安装支座结构

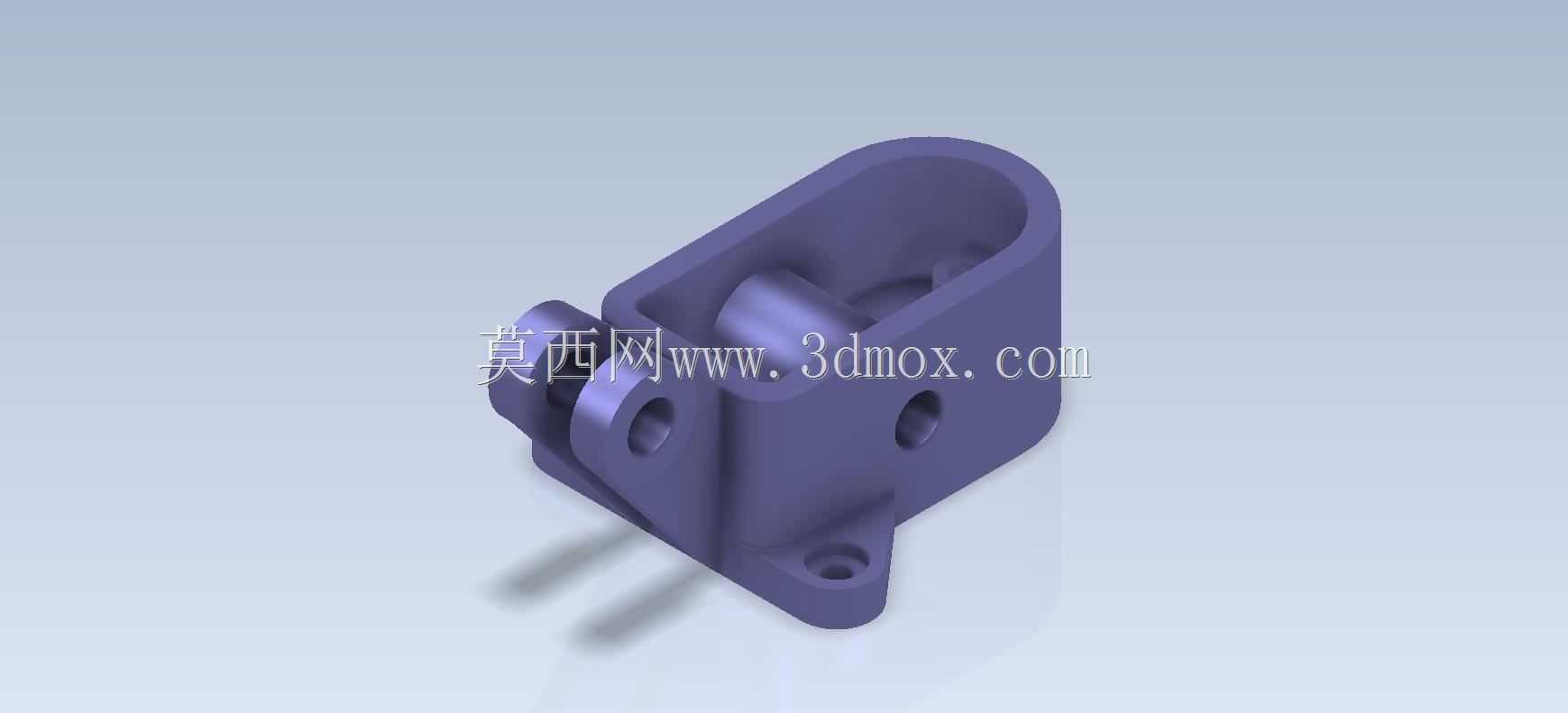

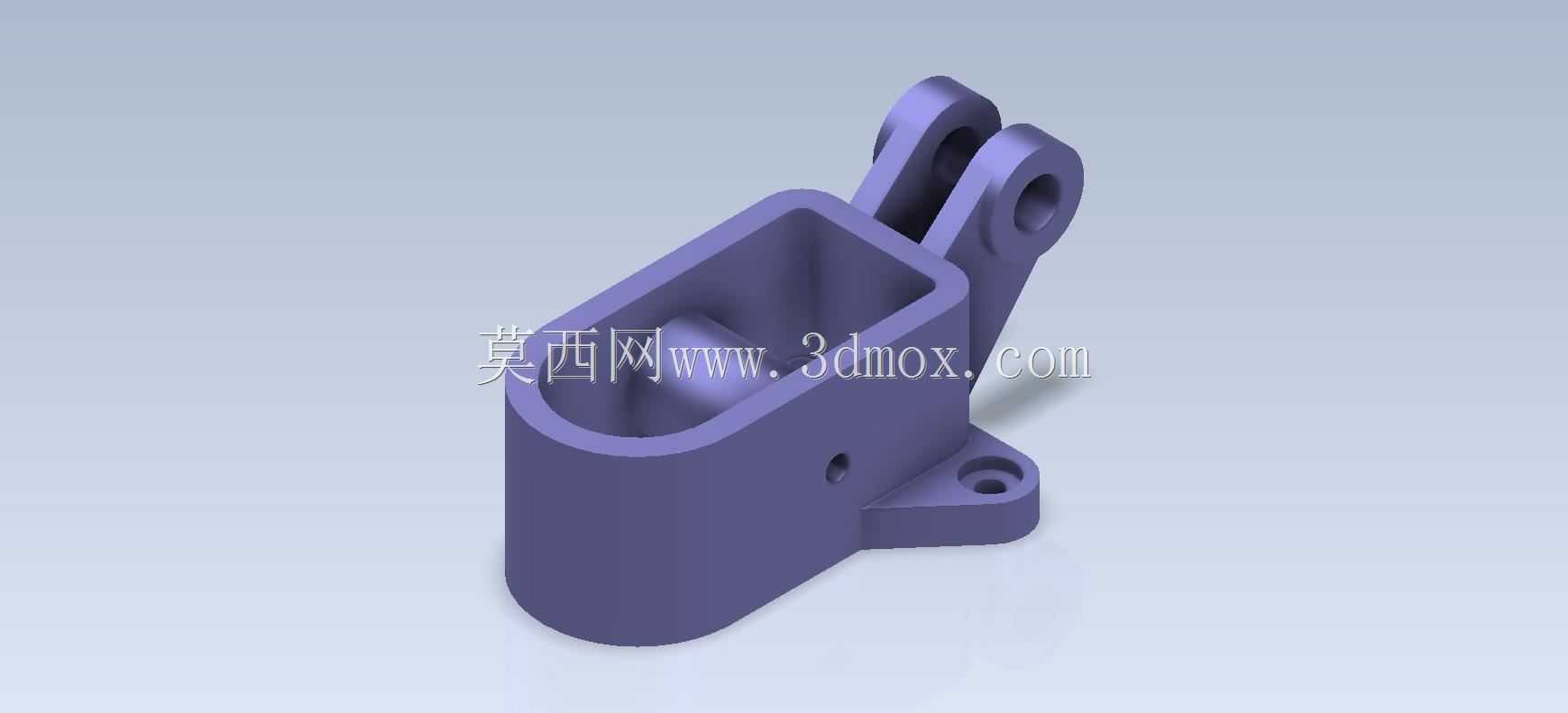

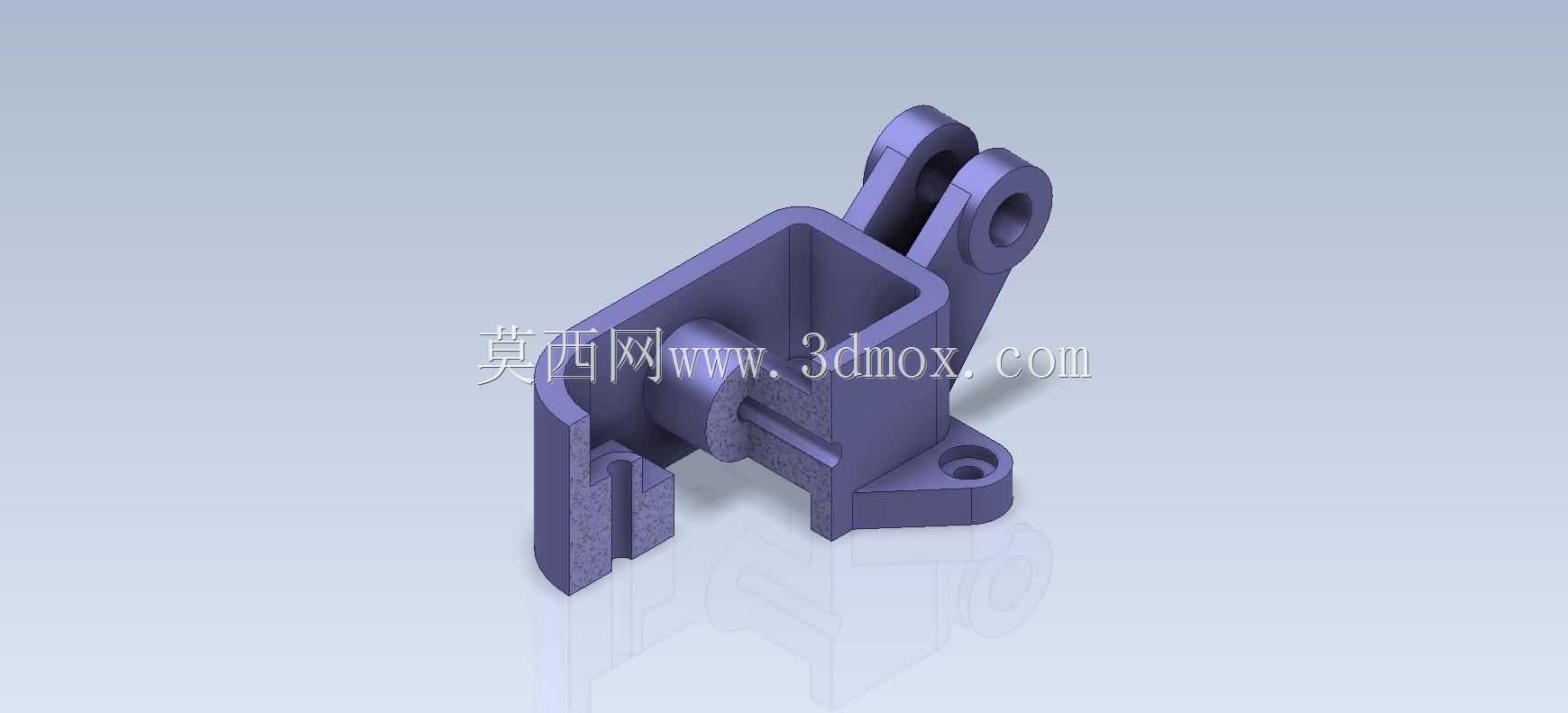

　　该零件属于小型设备配套的安装支撑类结构件，常见于轻工自动化设备、小型工装夹具、教学实验台架的铰接传动部位，主要承担部件之间的铰接支撑、定位连接功能，可作为摆臂、连杆类构件的固定基座，实现相邻部件之间的定轴转动配合，同时为内置的轴类、杆类零件提供容纳与限位空间。从结构设计逻辑来看，零件主体采用半开放筒型腔体结构，腔体壁厚均匀，既保证了足够的结构刚性，也为内部装配的杆件预留了充足的活动空间，腔体侧壁开设的径向小孔用于安装紧定螺钉，可对插入腔体内部的杆件进行径向锁紧固定，防止杆件工作过程中出现轴向窜动或周向转动。腔体底部延伸出带安装孔的凸缘耳座，两个安装孔呈对称布置，可通过螺栓将整个支座固定在设备基板或安装架上，

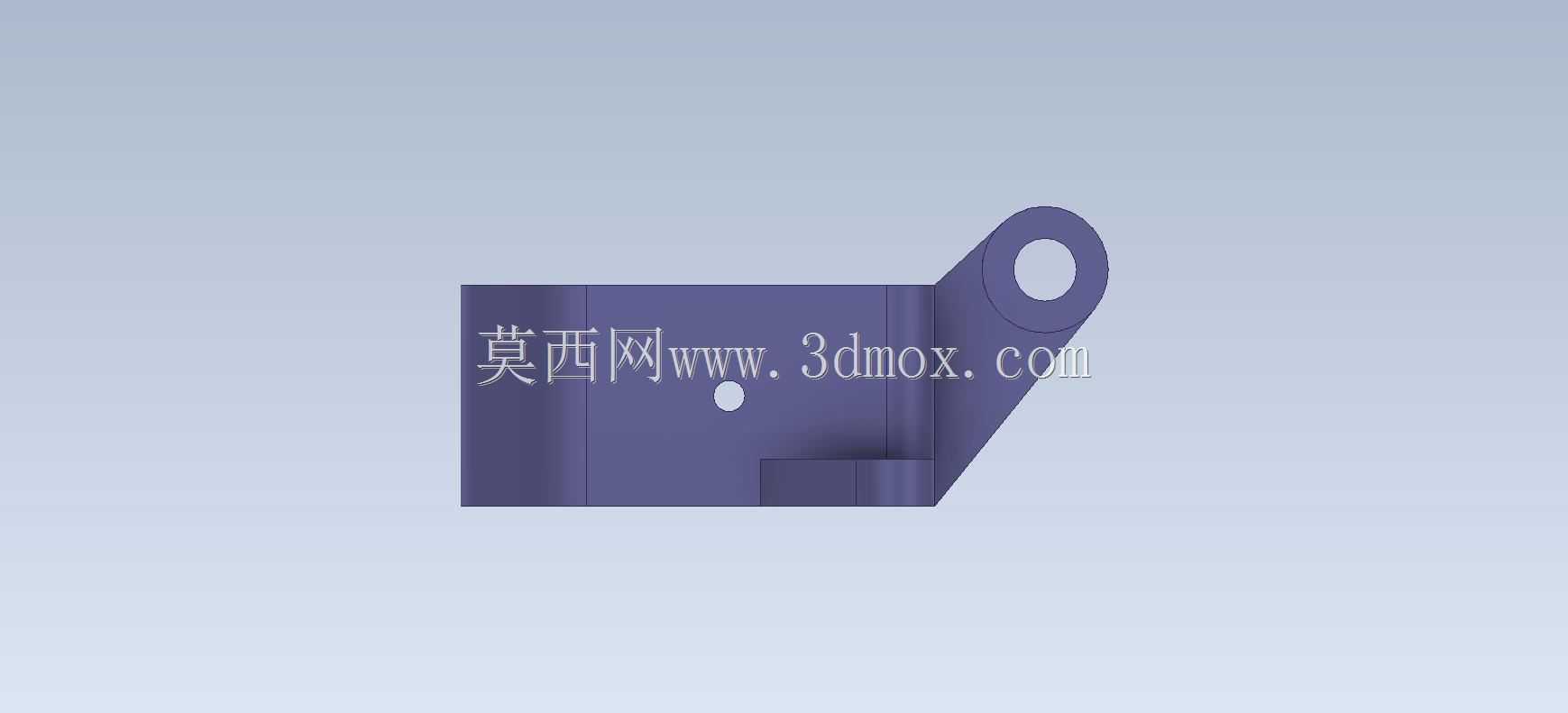

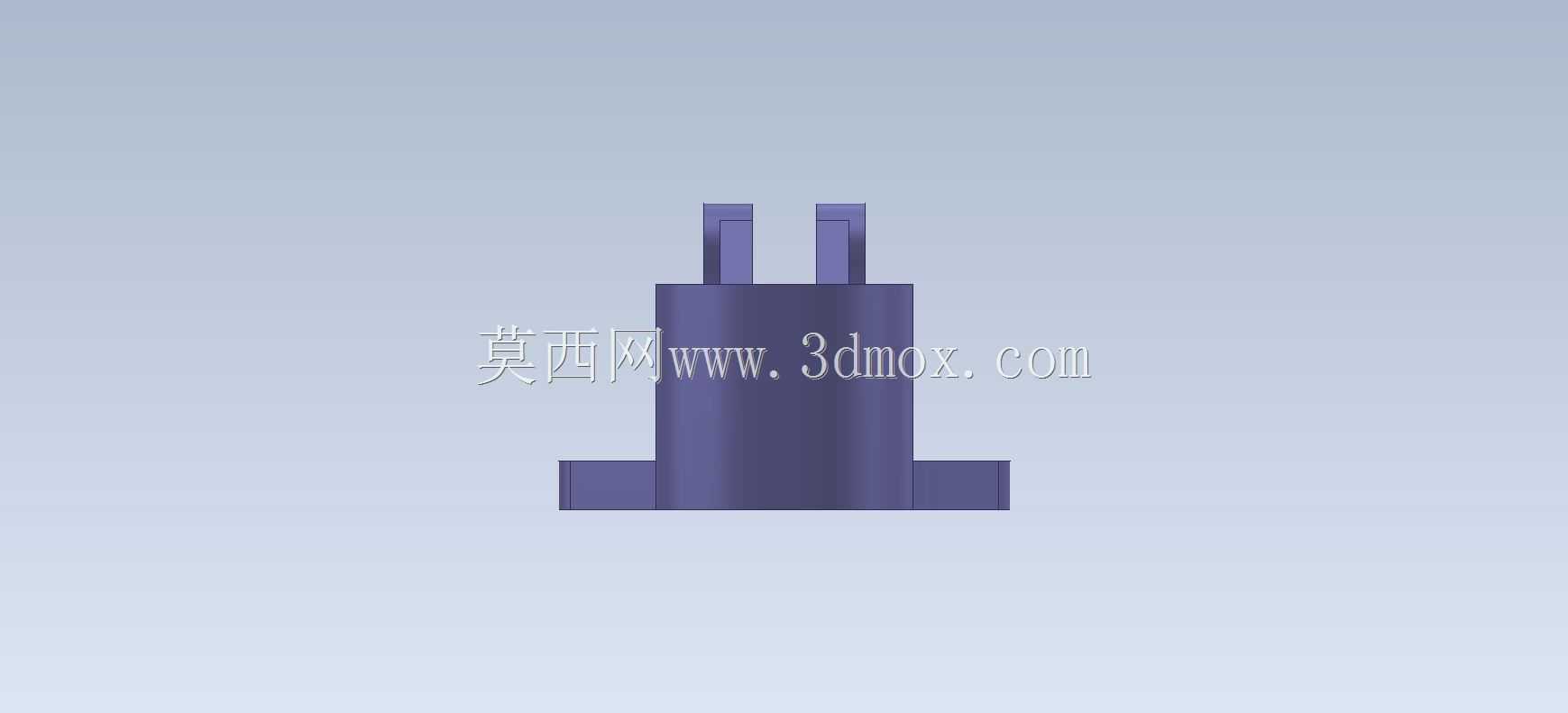

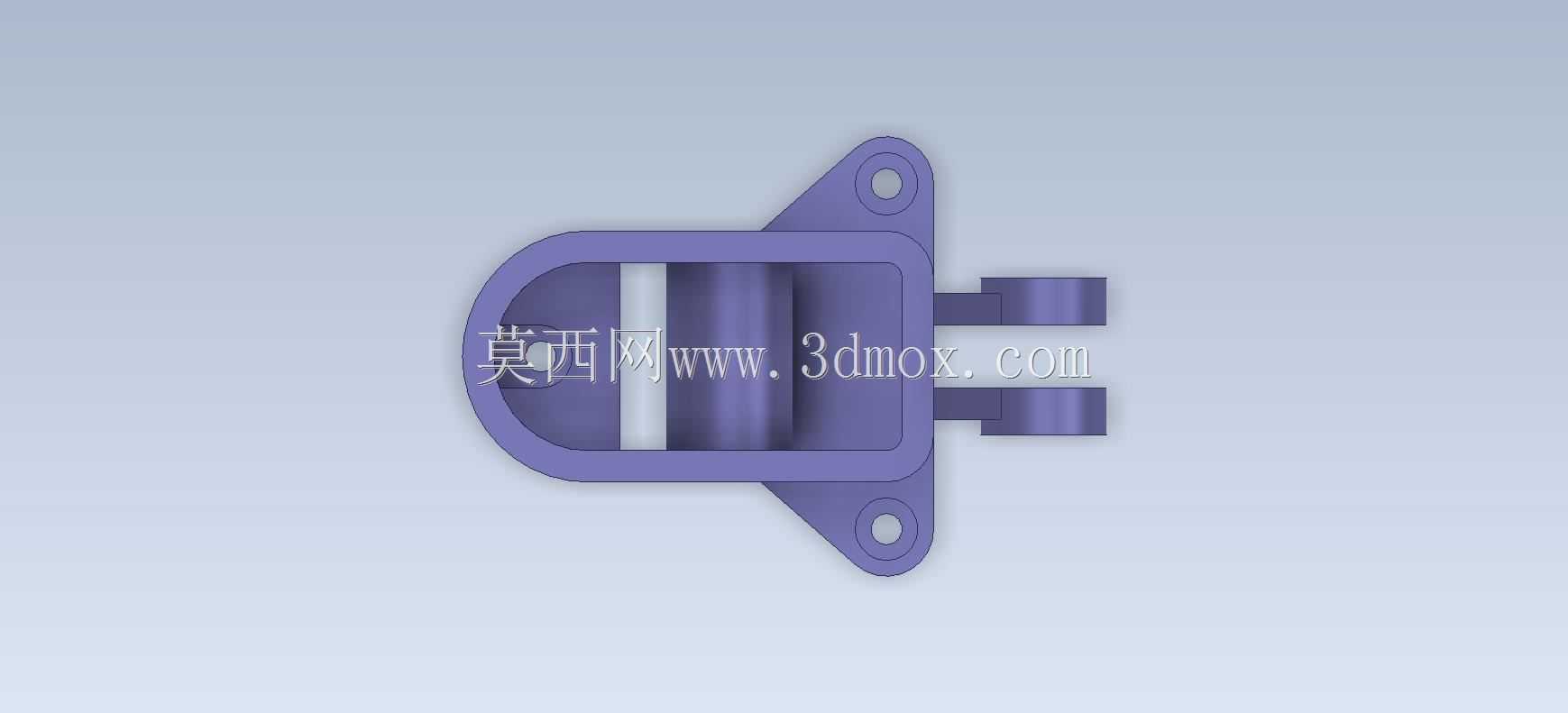

　　凸缘与主体腔体之间做了圆弧过渡处理，有效降低了安装部位的应力集中系数，提升了零件长期受交变载荷时的结构可靠性。腔体上部延伸出的双耳铰接座是该零件的核心功能结构，两个耳片平行度公差控制在合理范围内，耳片上的同轴通孔用于安装铰接销轴，与外部摆臂构件形成转动副，耳片外侧与主体连接处设置了加强筋结构，可抵消铰接部位承受的径向弯矩，避免耳片受侧向力时发生断裂变形。从安装边界来看，零件整体为立式布置结构，底部安装凸缘的贴合面为加工基准面，安装时需保证该面与设备安装面完全贴合，避免出现安装间隙导致铰接部位同轴度偏差；双耳铰接孔的轴线与底部安装面保持平行，与腔体内部的容纳孔轴线呈空间垂直布局，可满足垂直方向铰接传动的布局需求。

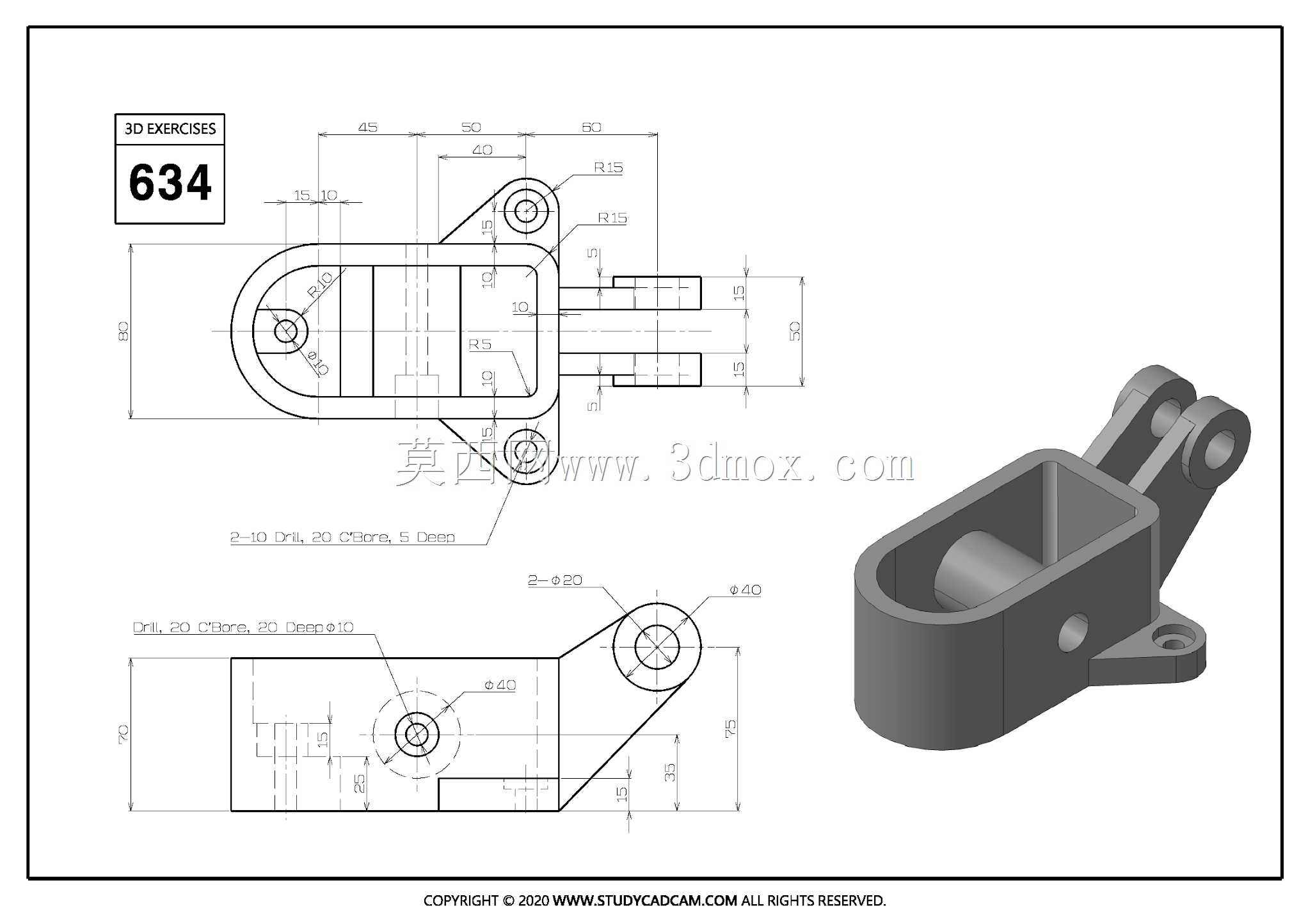

　　建模过程中需重点关注几个关键尺寸的配合精度：首先是铰接耳片的同轴孔尺寸公差，需与选配的销轴形成间隙配合，保证转动灵活性的同时避免过大旷量；其次是腔体内部的容纳孔尺寸，需根据插入杆件的直径设置合理的配合间隙，保证杆件插入顺畅无卡滞；再者是侧壁紧定螺钉孔的位置精度，需保证螺钉锁紧时能正对杆件表面，避免锁紧力偏斜导致杆件定位偏移；最后是底部安装孔的孔位公差，需与设备安装面的预留螺孔位置匹配，降低现场安装的调整难度。该类支座在实际应用中通常采用铝合金或工程塑料材质加工，铝合金材质的零件多用于载荷稍大的传动部位，表面可做阳极氧化处理提升耐磨与抗腐蚀性能，工程塑料材质的零件多用于教学演示、低载荷的实验设备中，具备重量轻、加工成本低的优势。

　　在装配调试环节，需先将支座通过底部螺栓固定在安装基准面上，再将铰接摆臂插入双耳座之间，穿入铰接销轴并加装轴端挡圈防止销轴脱出，随后将配套杆件插入主体筒型腔体内，调整到合适工作位置后拧紧侧壁紧定螺钉完成固定，装配完成后需手动摆动铰接部件，检查转动是否顺畅无卡滞，锁紧状态下杆件是否存在松动偏移。这类结构的设计难点在于平衡结构刚性与整体重量，在保证铰接部位、安装部位受力强度足够的前提下，尽可能去除多余材料降低零件自重，同时要兼顾加工工艺性，避免出现过小的内圆角、过深的盲孔等不利于机加工的结构，对于批量生产的场景，还可优化拔模斜度适配注塑或压铸工艺，进一步降低生产成本。
