化油器本体结构三维建模练习作品

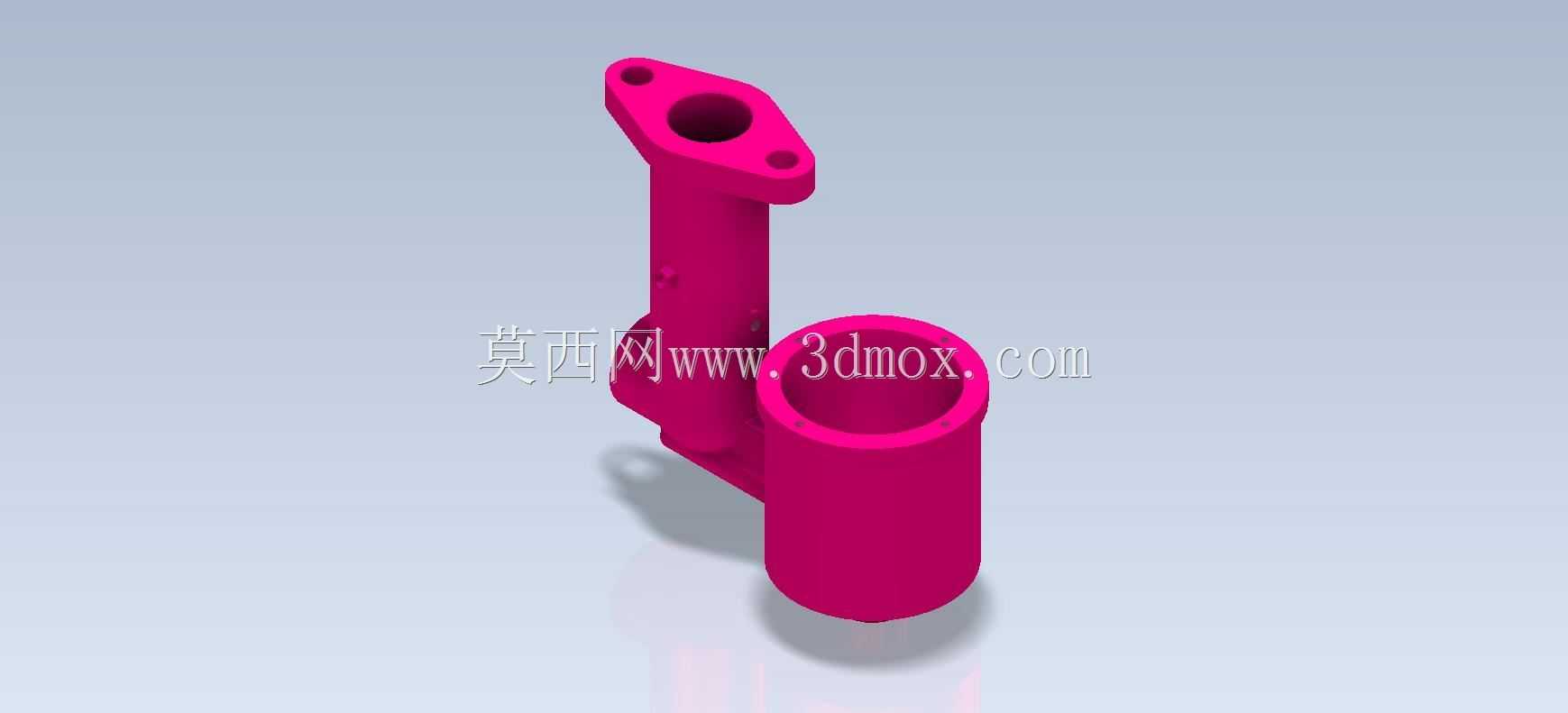

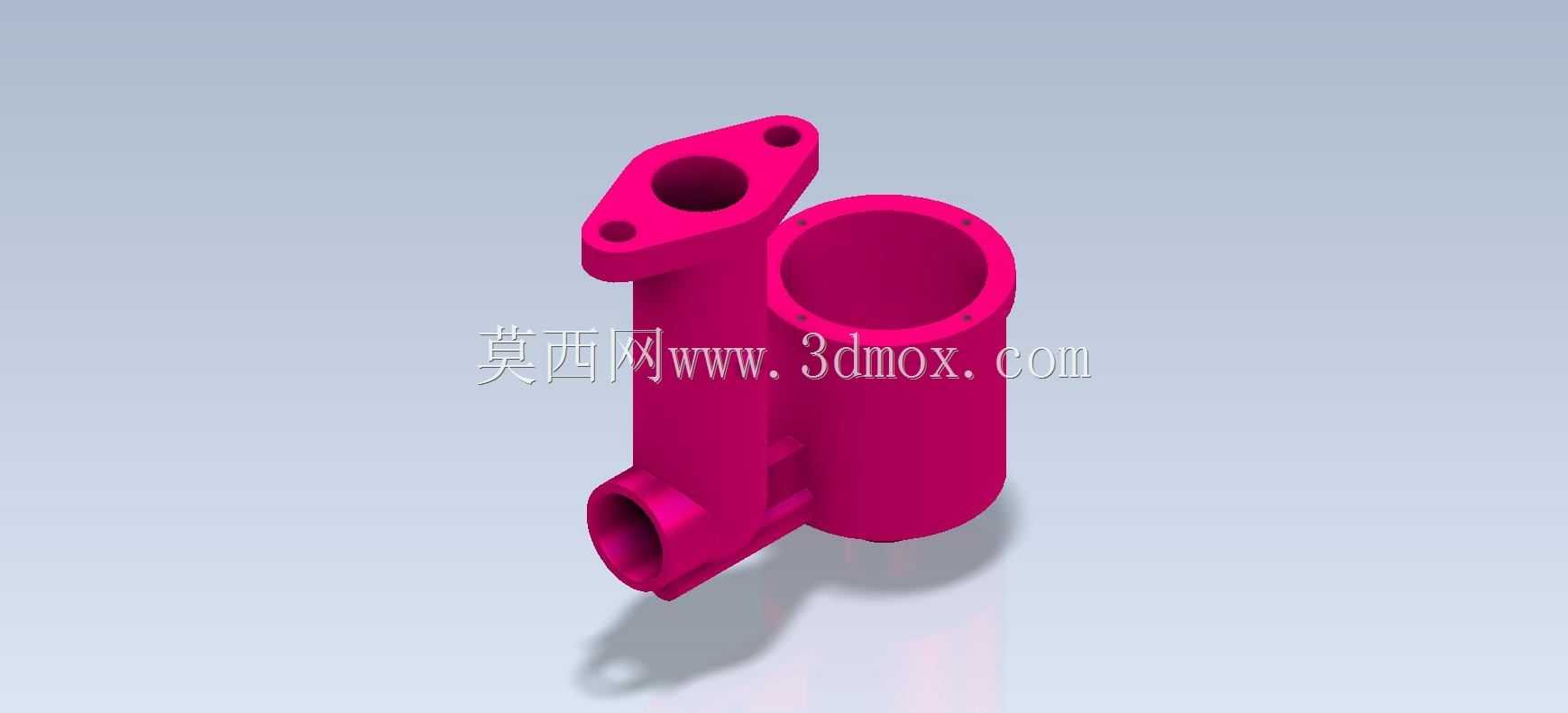

　　化油器作为内燃机燃油供给系统的核心部件，其本体结构的设计合理性直接决定了燃油与空气的混合效率，进而影响发动机的动力输出、燃油经济性与排放表现，广泛应用于通用小型汽油机、摩托车发动机、园林机械动力、小型发电机组等动力设备中，是这类设备实现燃油雾化、配比调节的关键载体。这款化油器本体的结构设计，完全围绕实际工况下的功能需求展开，整体采用一体化铸造成型的结构思路，将进气通道、燃油混合腔、安装连接位、附属接口整合在单一主体上，减少了分体装配带来的密封风险与结构冗余。从结构布局来看，主体一侧设置了带双安装孔的法兰凸台，该凸台的安装孔位间距、端面平面度都严格匹配进气歧管的对接标准，安装时通过螺栓穿过两个通孔实现与进气侧的刚性连接，

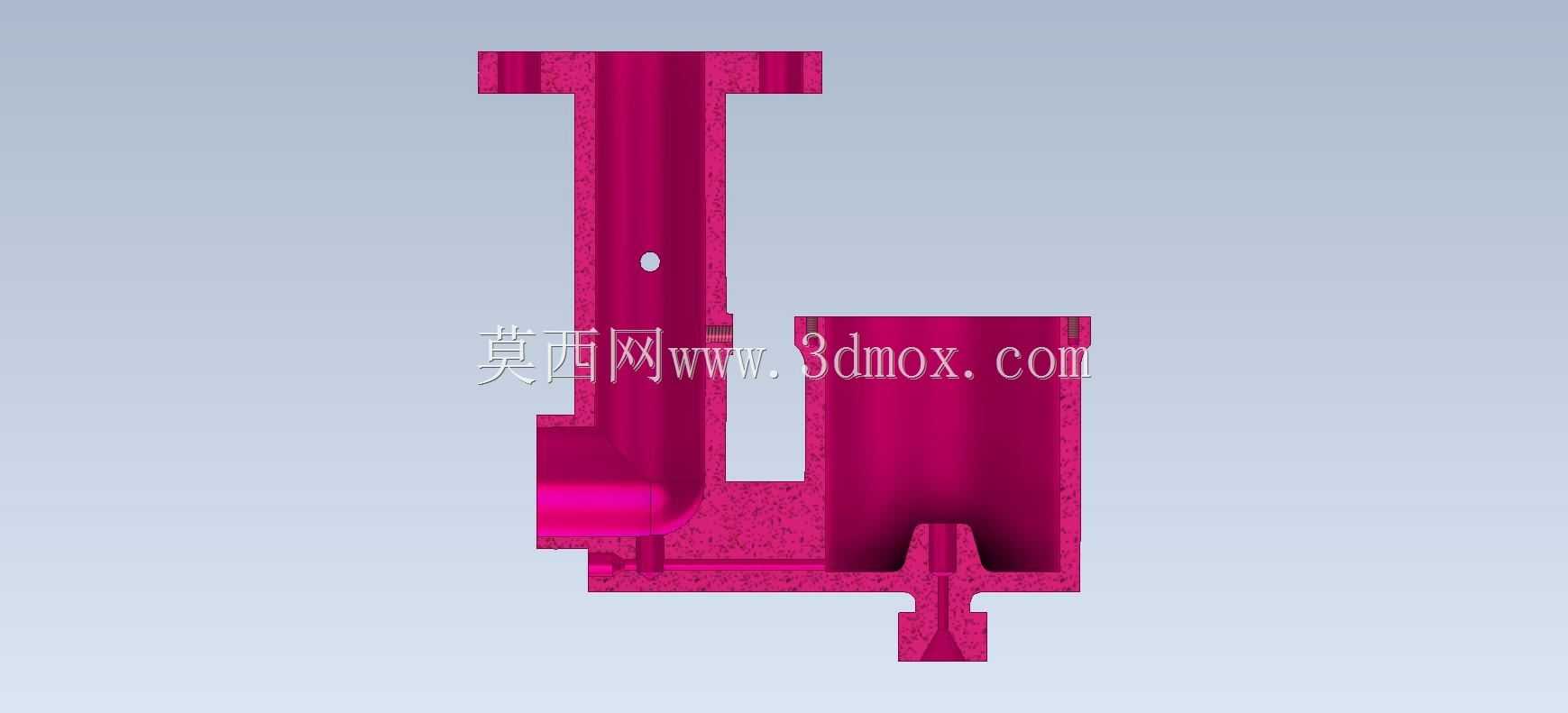

　　凸台端面预留的密封槽可配合密封垫实现进气通路的密封，避免漏气导致的空燃比失准。主体的大直径圆筒结构是化油器的混合腔主体，腔体内壁设计为光滑的等径曲面，减少进气过程中的气流阻力，让进入的空气能够形成稳定的流场，与从油道喷出的燃油充分碰撞雾化，腔体上端的环形凸缘用于安装化油器上盖与节气门组件，凸缘上的周向定位结构可保证节气门轴的安装角度精准，避免节气门卡滞或开度偏差。主体下方的侧向通孔是怠速油道与主喷口的安装通道，通道的走向经过流道优化，能够在不同节气门开度下匹配对应的燃油供给量，满足怠速、中负荷、全负荷等不同工况下的混合气浓度需求。在建模过程中，首先需要梳理清楚各个功能结构的位置关系与尺寸约束：先确定混合腔的中心轴线作为主基准，

　　再以此为基准定位安装法兰的位置、侧向油道的轴线、各个接口的相对位置，保证所有结构的同轴度、平行度、垂直度公差符合机械加工的工艺要求。安装边界方面，这款化油器本体的整体外轮廓尺寸适配小排量通用汽油机的安装空间，侧向突出的油道接口不会与发动机缸头、空滤器等周边部件产生干涉，安装法兰的厚度经过强度校核，在螺栓拧紧力矩达到工艺要求时不会出现变形，混合腔的壁厚均匀，既满足铸造时的充型要求，避免出现缩孔、砂眼等铸造缺陷，也能在工作时承受进气负压与燃油的长期侵蚀，不会出现开裂或渗漏问题。从实际使用场景来看，这类结构的化油器本体多用于152F、168F等通用小型汽油机，配套在割草机、微耕机、小型抽水机等设备上，工作时空气从进气侧进入混合腔，

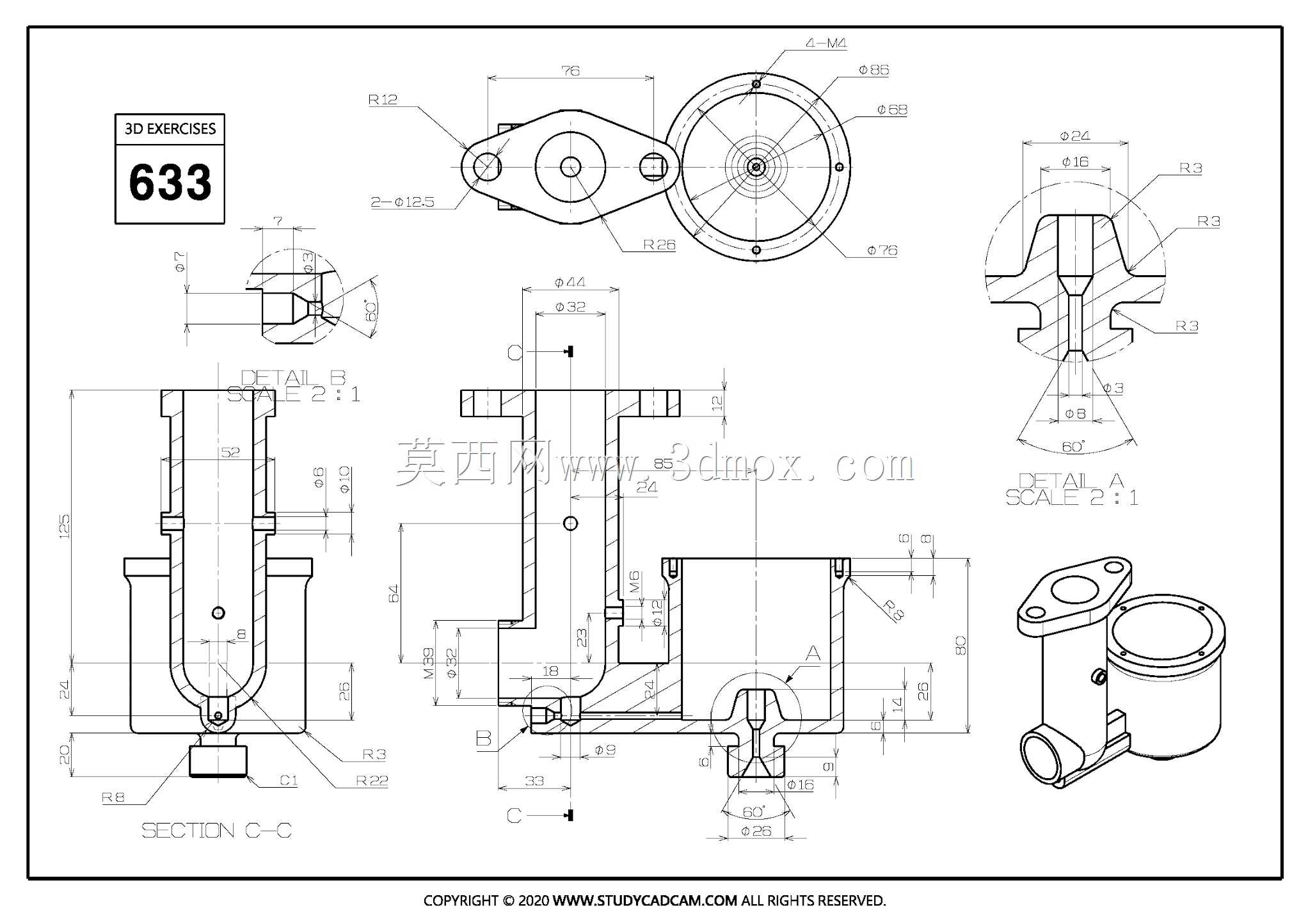

　　在喉口位置形成负压将燃油从油道吸出，经过气流冲击破碎为细小油滴，与空气均匀混合后进入气缸燃烧，本体上的各个安装位分别用于固定节气门摇臂、油针组件、怠速调节螺钉等附属零件，所有接口的尺寸都与通用化油器配件具备互换性，降低了后期维护的配件成本。设计过程中还需要考虑加工工艺的可行性，比如所有的安装孔都设计为通孔方便钻削加工，腔体内壁的曲面拔模角度符合铸造脱模要求，各个转角位置设置合理的铸造圆角，避免应力集中导致的部件开裂，同时减少加工时的刀具磨损。对于三维建模练习而言，这款化油器本体涵盖了凸台、腔体、通孔、法兰、曲面流道等多种常见机械结构特征，能够帮助初学者熟练掌握拉伸、旋转、切除、圆角、阵列等基础建模命令的使用，同时理解机械结构中功能优先的设计逻辑，明白每一个结构特征对应的实际功能与工艺要求，避免脱离实际应用的无效建模。在实际的产品迭代中，这类化油器本体的结构还会根据配套发动机的排量、功率需求调整混合腔直径、油道孔径、安装孔位尺寸，同时优化流道的曲面形状，进一步提升燃油雾化效果，降低油耗与尾气排放，而精准的三维模型是后续进行铸造模具开发、机加工工艺编制、装配干涉检查的基础，能够大幅缩短产品开发周期，减少实物试模的次数与成本。
