带腰型孔侧通孔阶梯式安装定位块

　　在小型自动化生产线的工位定位、工装夹具的辅助限位场景中，这类阶梯式块状零件是极为常见的基础结构件，很多入门级的三维建模练习都会选取这类零件作为实操案例，核心原因是它涵盖了机械结构设计中最常用的凸台叠加、正交孔系加工、安装避让等基础设计逻辑，能帮初学者快速建立实体建模的空间思维。从实际使用场景来看，这类零件常被用在电子元器件组装工位的载具限位、小型输送线的侧边挡停、检测设备的探头安装基座位置，不需要承受大载荷冲击，但对安装定位的重复精度有一定要求，因此结构设计上优先考虑安装便利性和位置调整余量。

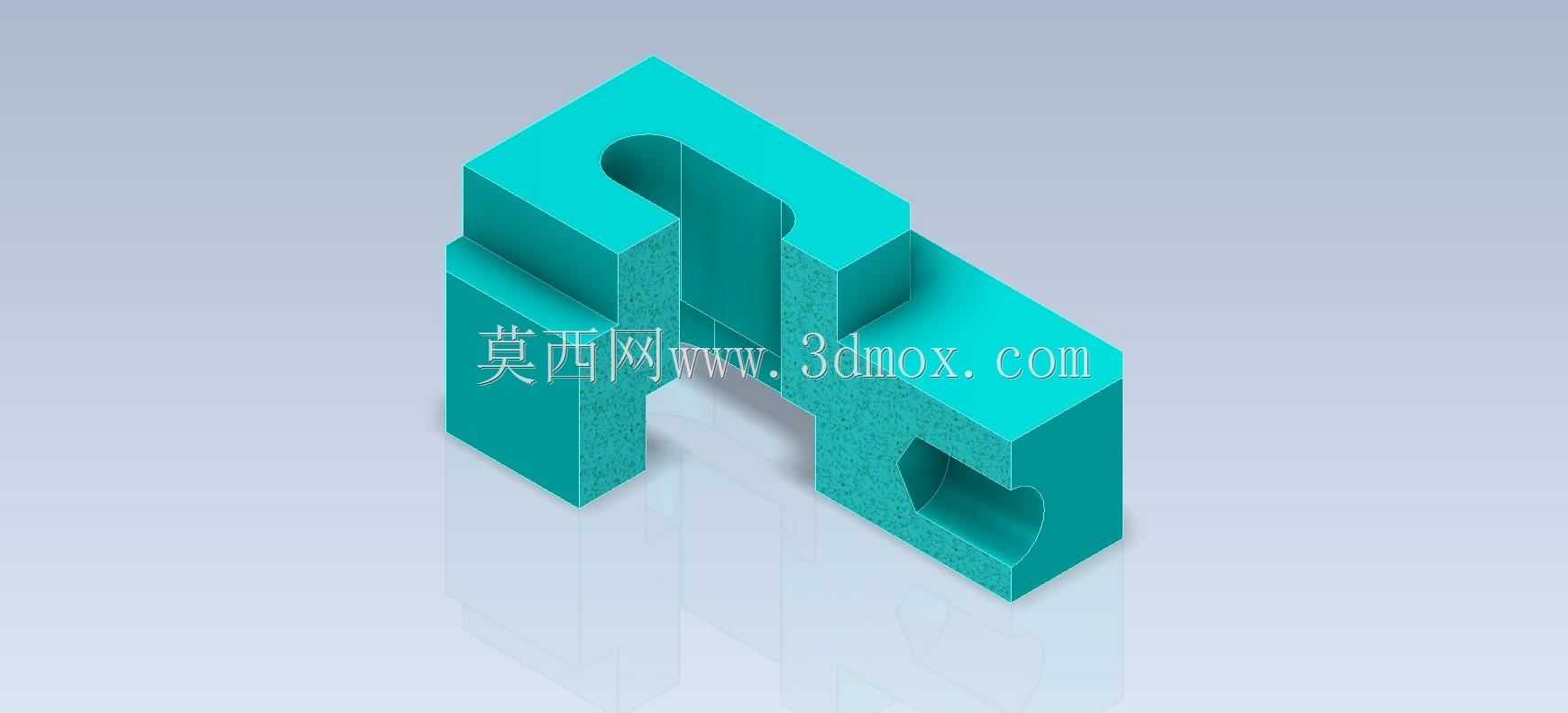

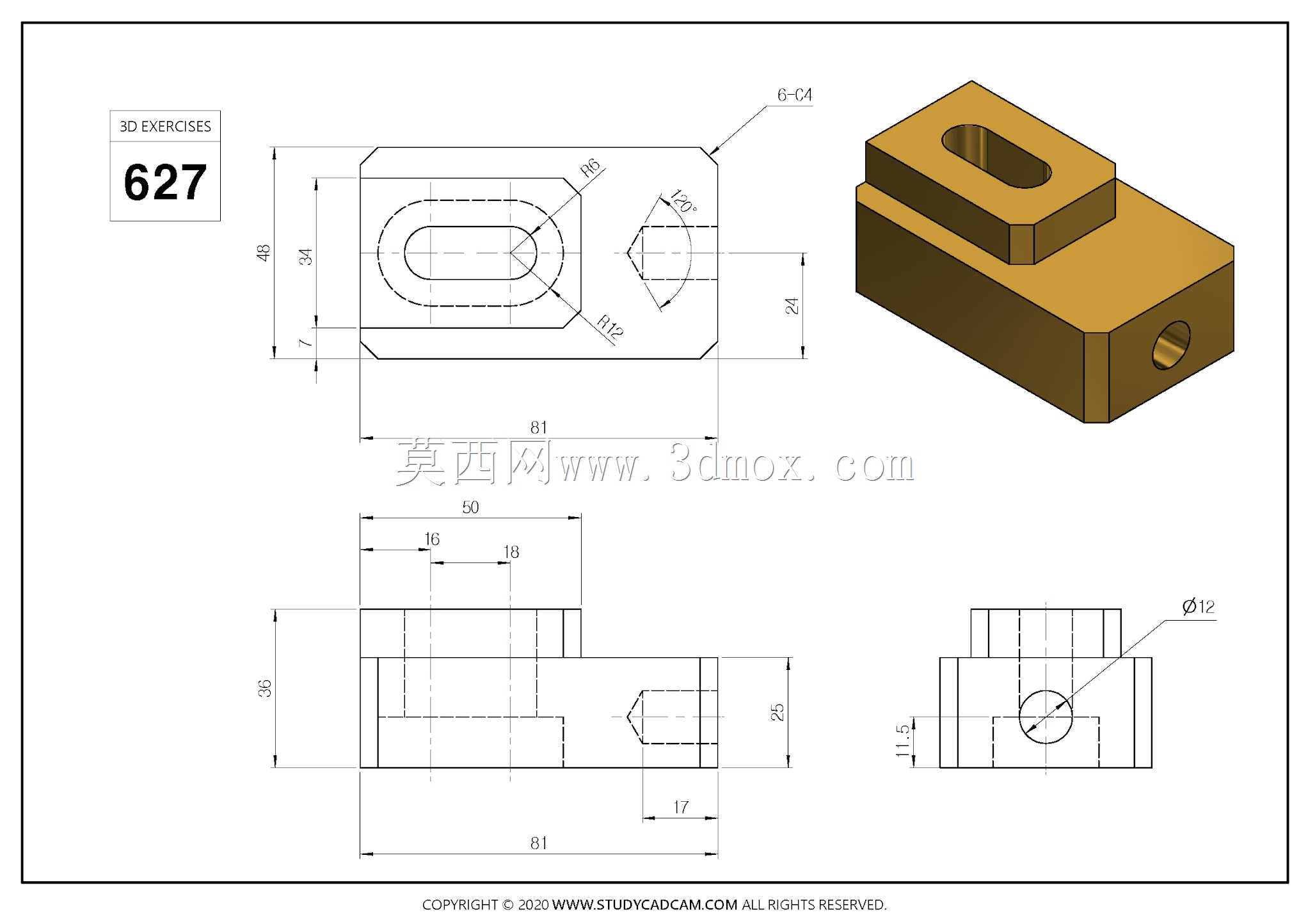

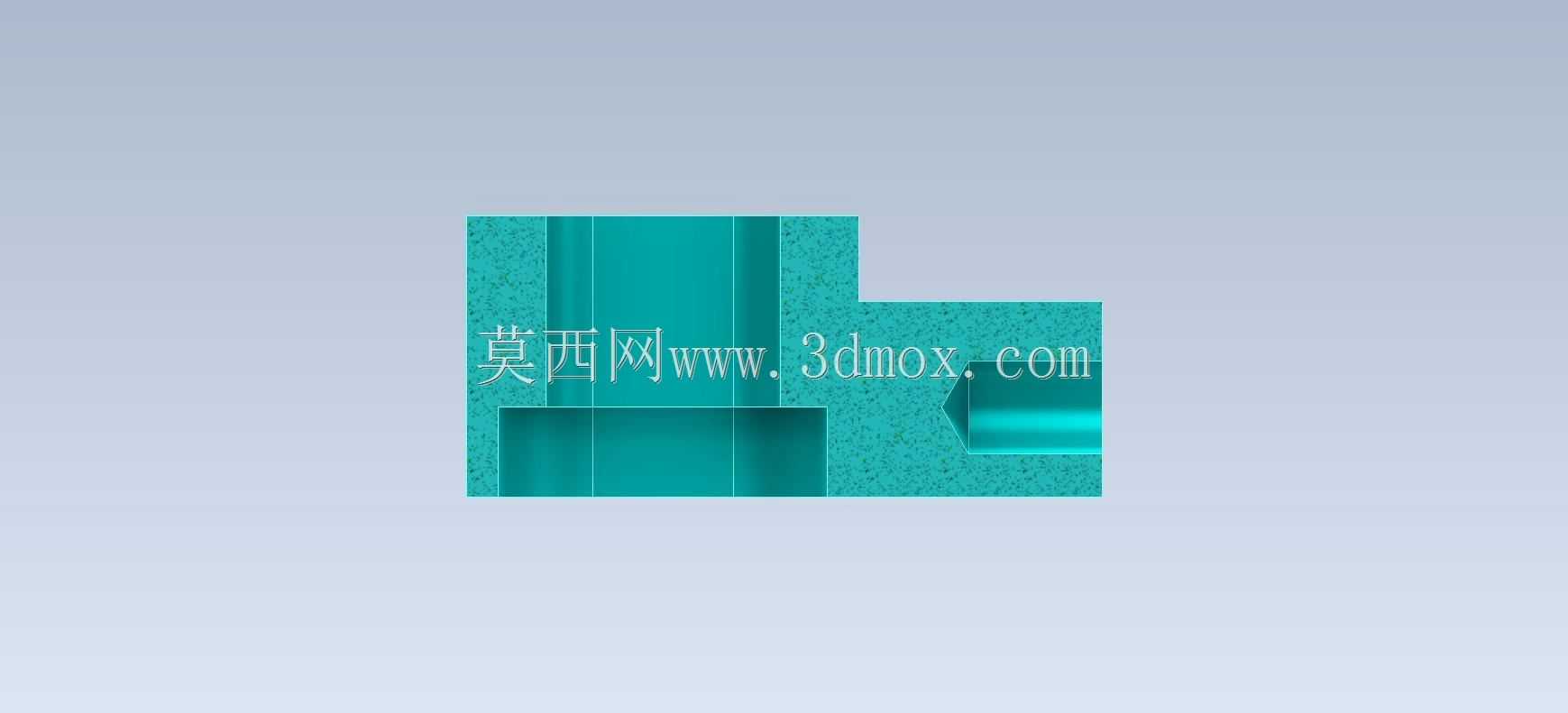

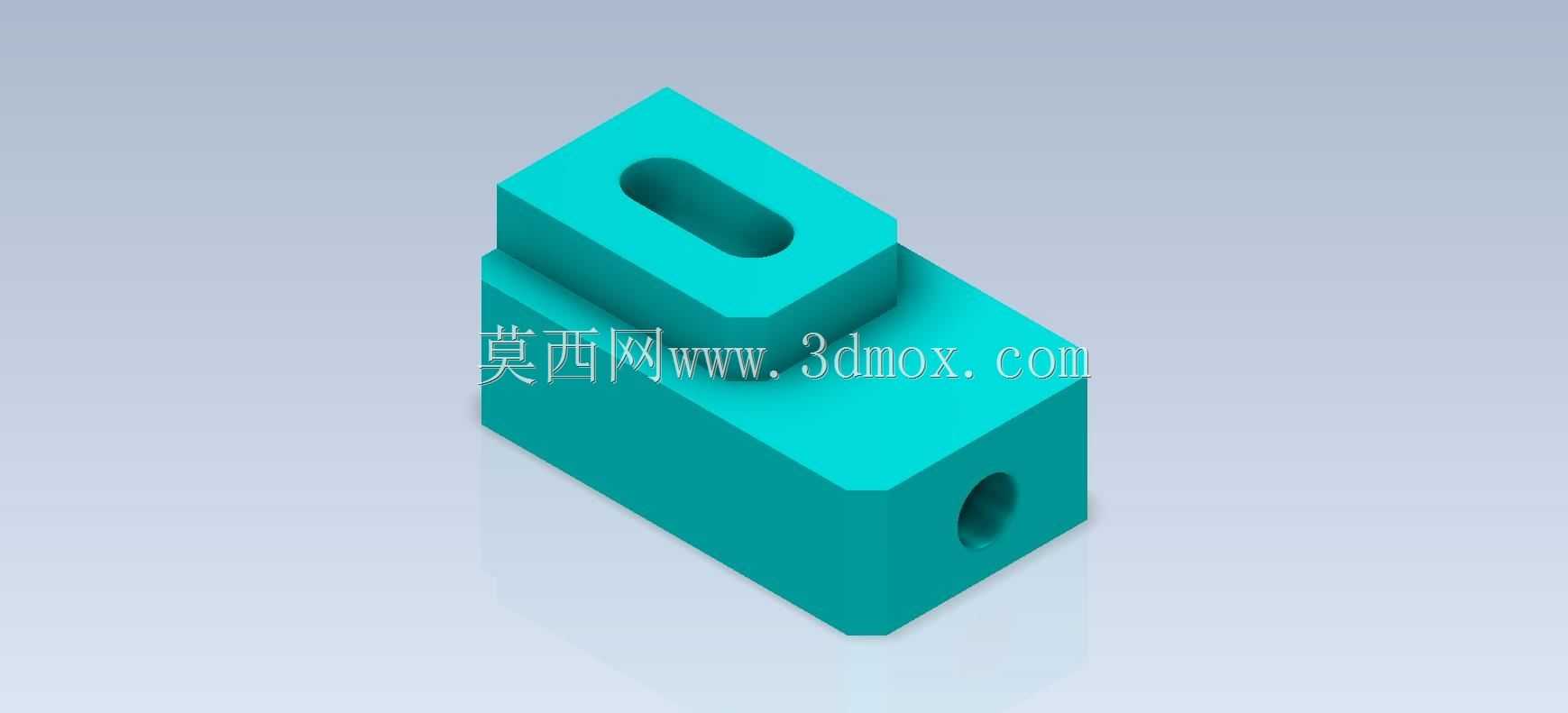

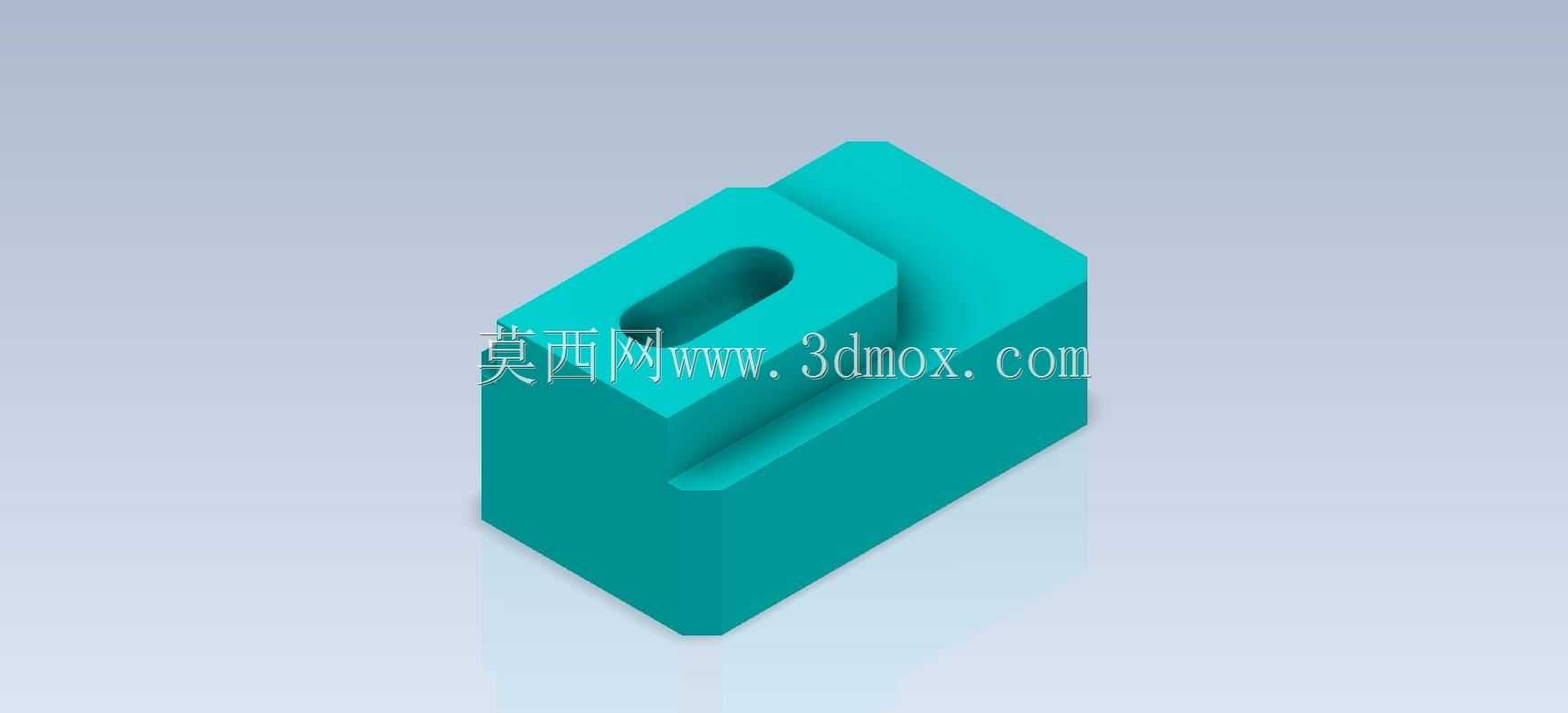

　　从结构功能来看，零件采用两层阶梯式的方块叠加设计，下层基座尺寸更大，主要承担整体固定的作用，侧面开设的径向通孔可用于穿装锁紧销或者导向轴，当零件需要沿轴向调整位置时，松开锁紧销即可滑动调整，到位后穿销锁止，调整逻辑简单可靠，不需要额外加工复杂的锁紧结构。上层凸台尺寸小于下层基座，台面上加工的长圆形腰型孔是这类零件的核心功能结构，腰型孔的存在可以给上方安装的附件提供一个方向的位置调整余量，不需要在安装时严格对准孔位，降低了装配时的对位难度，也能补偿加工过程中带来的孔位误差，在小批量加工的工装场景中，这种腰型孔设计能大幅降低装配调试的时间成本。

　　设计这类零件时，首先要确定下层基座的安装边界尺寸，要匹配安装面的预留空间，基座的四个棱边做了极小的倒角处理，避免安装时锐边划伤操作人员，也能避免零件磕碰后产生毛刺影响安装平面度。侧面通孔的轴线要与基座底面保持平行，同时要保证孔壁与基座侧壁的壁厚均匀，避免加工时因为壁厚不均导致零件变形，孔的直径选择要匹配常用的标准圆柱销尺寸，不需要定制非标准的紧固件，降低后期维护的配件成本。上层凸台与下层基座采用一体式结构设计，建模时直接通过凸台拉伸生成，不需要额外做拼接结构，减少加工工序，凸台的高度要满足上方安装件的避让需求，避免上方安装的零件与下层基座或者安装面产生干涉。腰型孔的长度方向要与实际需要调整的方向保持一致，孔的宽度要匹配上方安装件的固定螺栓直径，孔的两端圆弧半径与孔宽保持一致，加工时直接用铣刀走圆弧路径即可成型，不需要额外的刀具切换。

　　从安装适配的角度来看，这类零件的底面为完整的平面，安装时可以直接贴合在设备的型材安装面或者工作台面上，既可以通过侧面通孔穿销固定，也可以通过上层腰型孔穿装螺栓从上方锁紧，两种固定方式可以根据现场的安装空间灵活选择。如果是用在有振动的工位上，还可以在底面增加防滑垫片，避免长时间运行后零件出现位置偏移。零件整体没有复杂的曲面结构，所有特征都是规则的拉伸、切除特征，不管是采用机加工方式直接铣削成型，还是采用3D打印做小批量验证，加工难度都很低，生产周期短，成本可控。在建模练习过程中，这类零件能帮助学习者快速掌握拉伸凸台、拉伸切除、倒角等基础建模命令的使用，同时也能理解机械设计中安装调整、误差补偿、加工工艺性这些实际工程逻辑，避免只会软件操作不懂实际设计需求的问题。很多初学者在建模这类零件时容易忽略壁厚的均匀性，比如把侧面通孔的位置设计得过于靠近侧壁，导致实际加工时零件容易被钻穿，或者腰型孔的位置过于靠近凸台边缘，导致螺栓锁紧时凸台边缘出现开裂，这些细节都是实际设计中需要重点关注的点，也正是这类基础练习件的训练价值所在。
