带腰型孔的块状安装支座结构练习件

项目分类:通用五金配件 发布时间:2023-07-12 ID:698153
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件
  • 带腰型孔的块状安装支座结构练习件

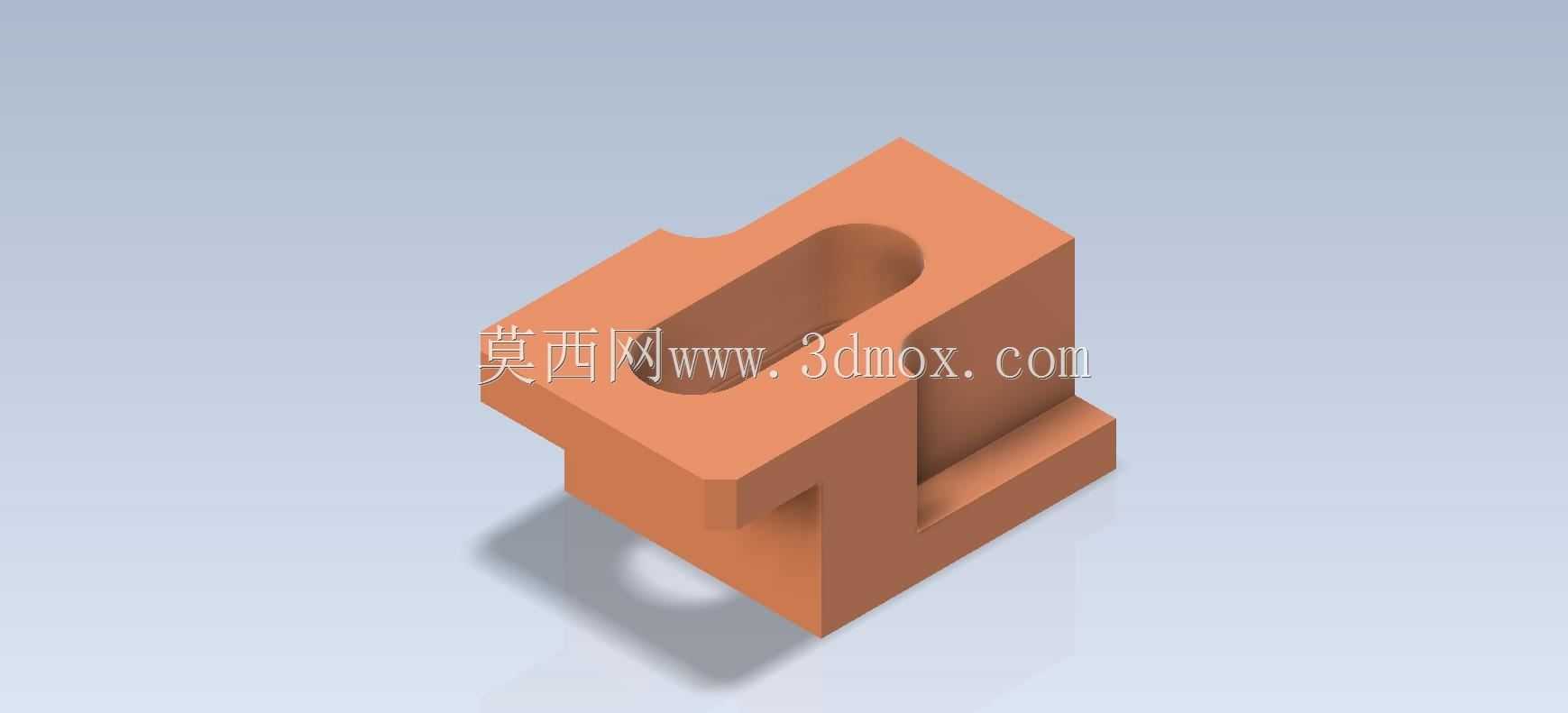

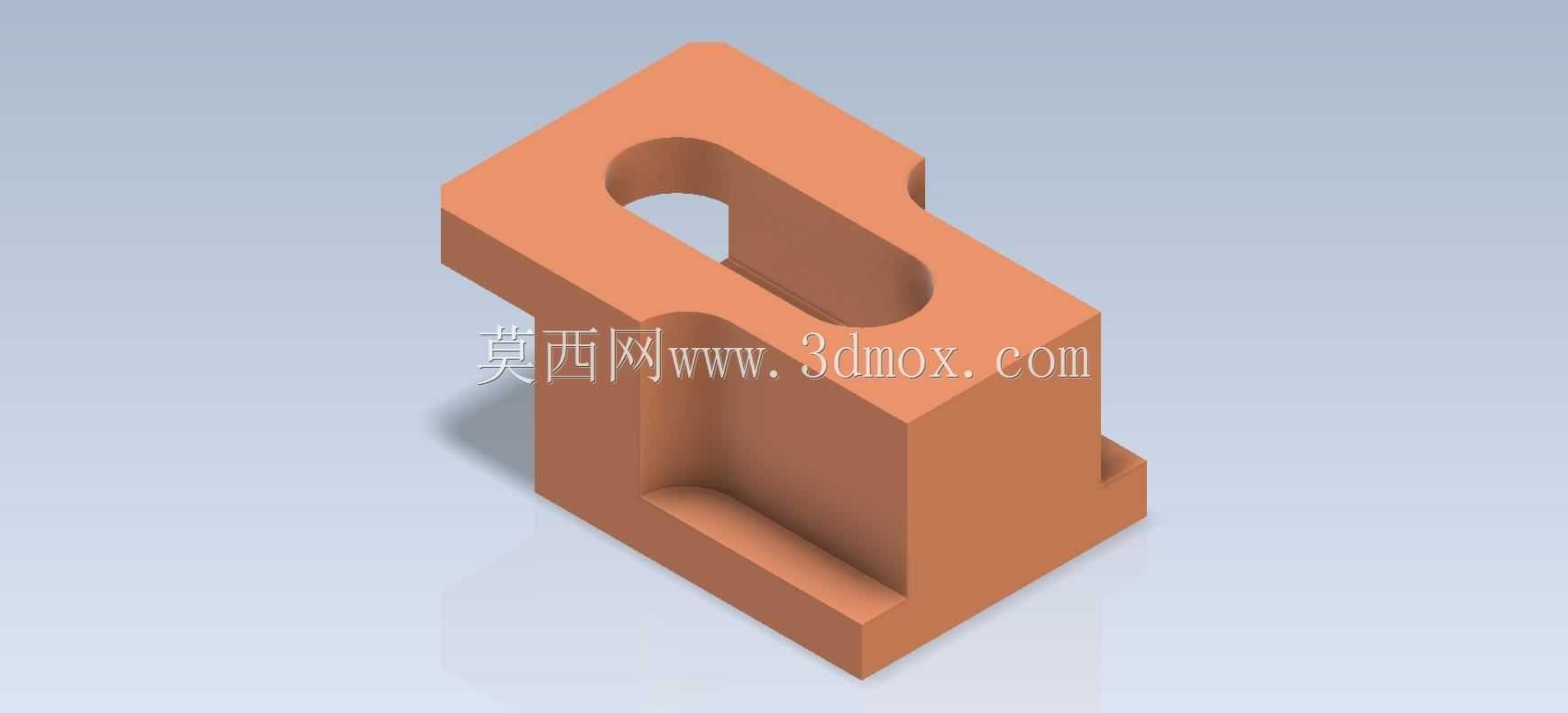

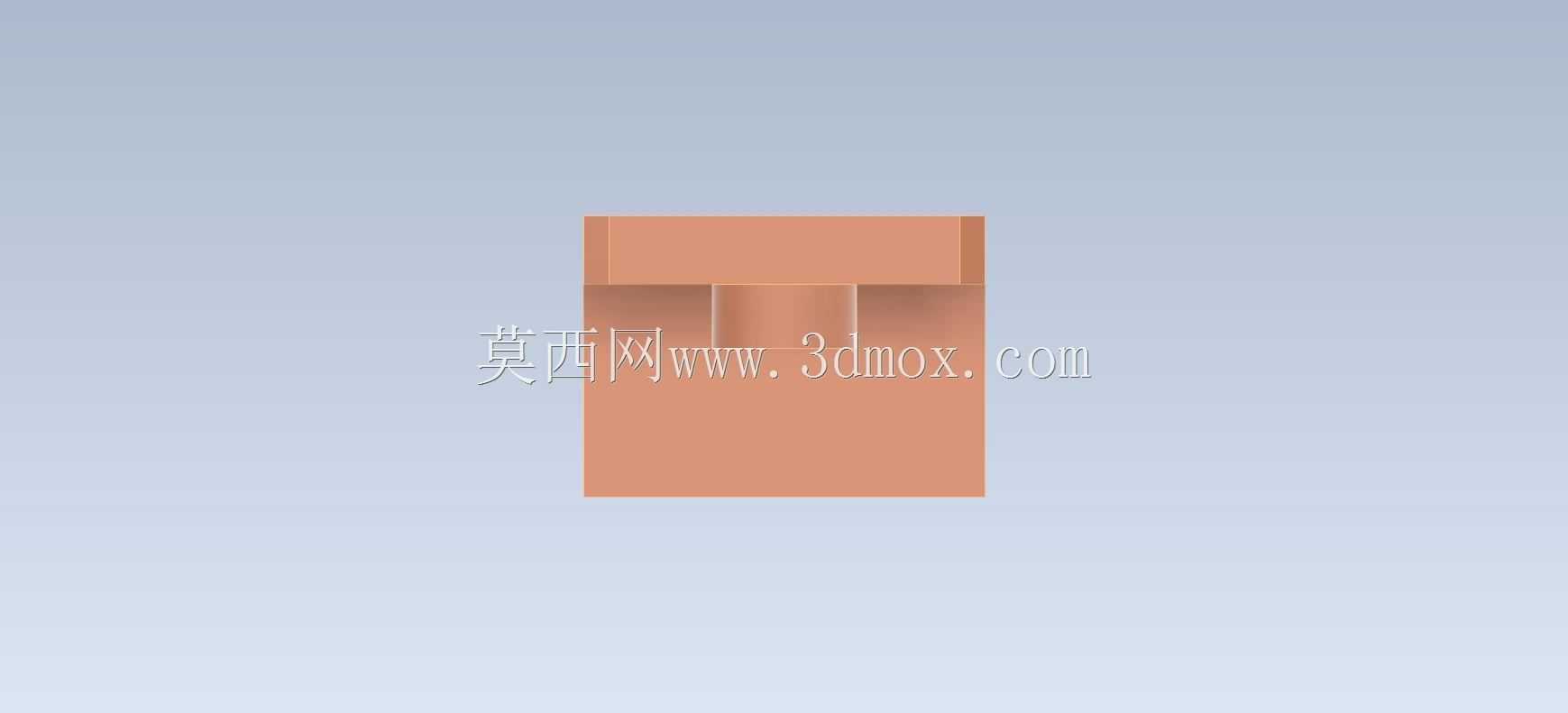

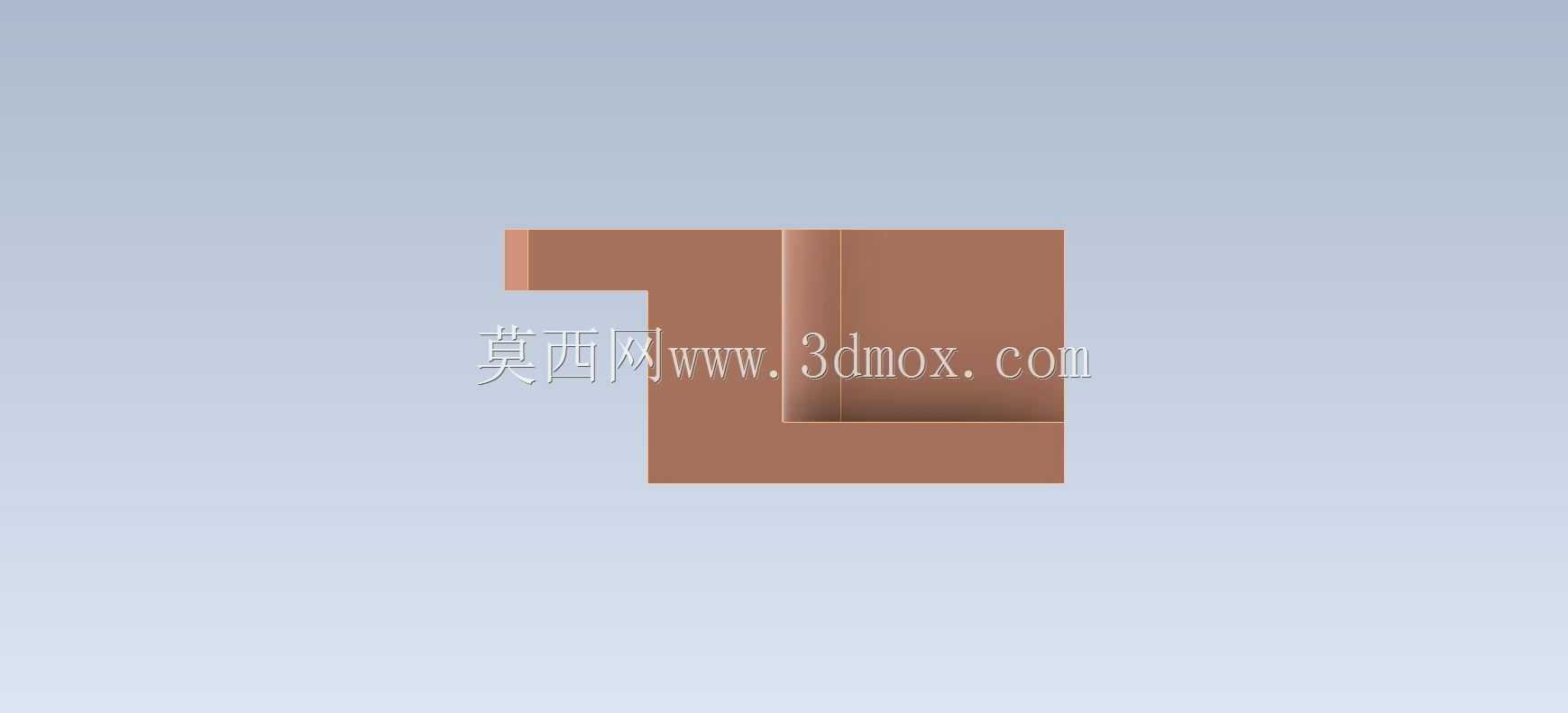

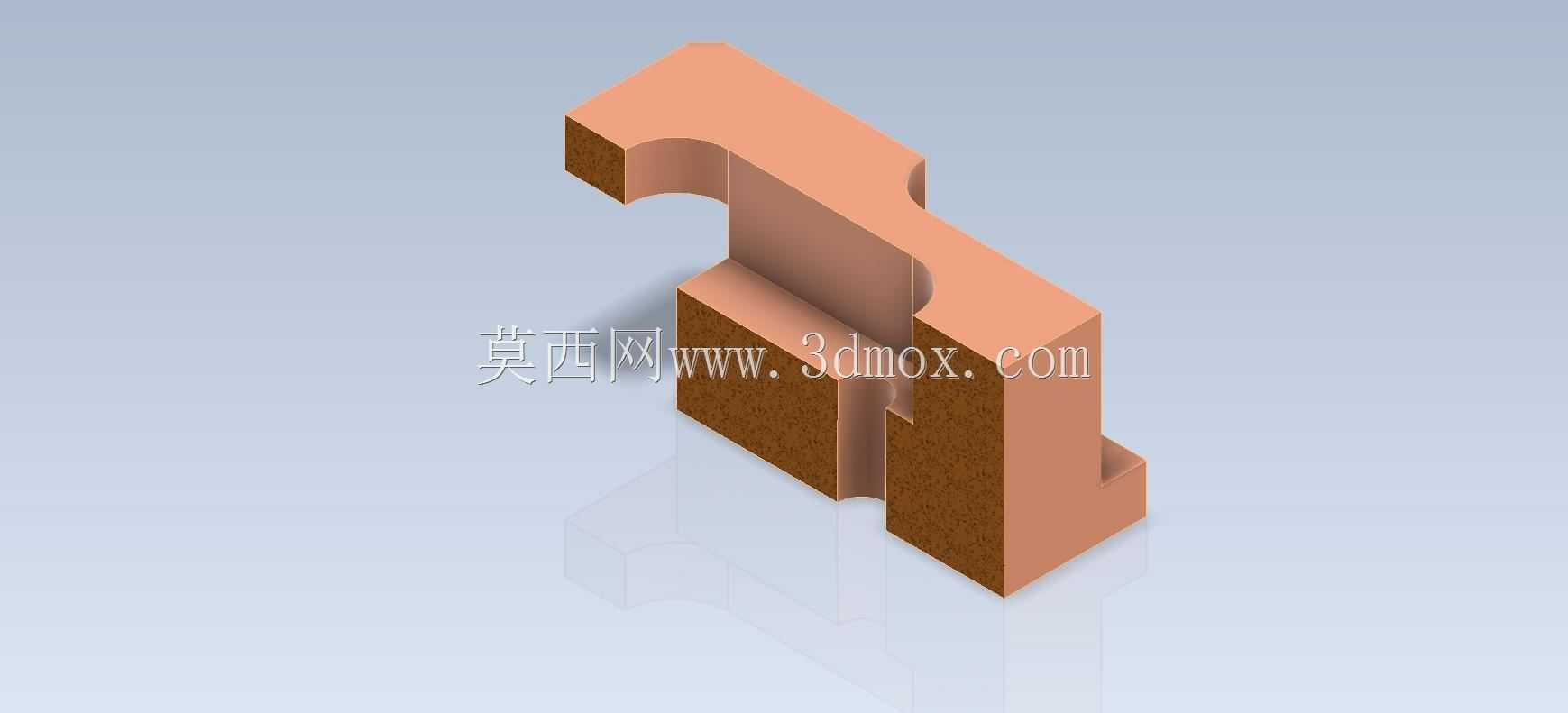

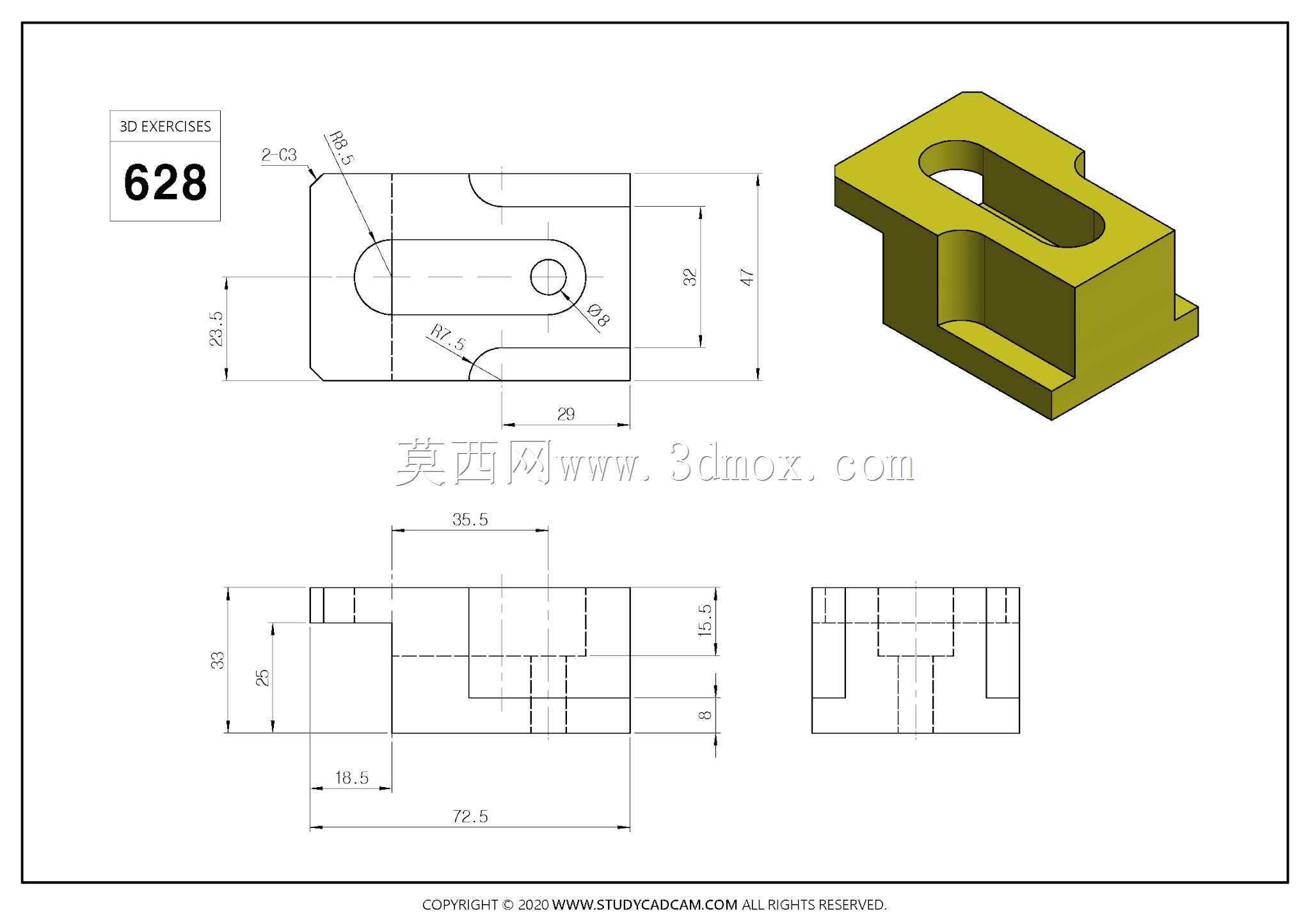

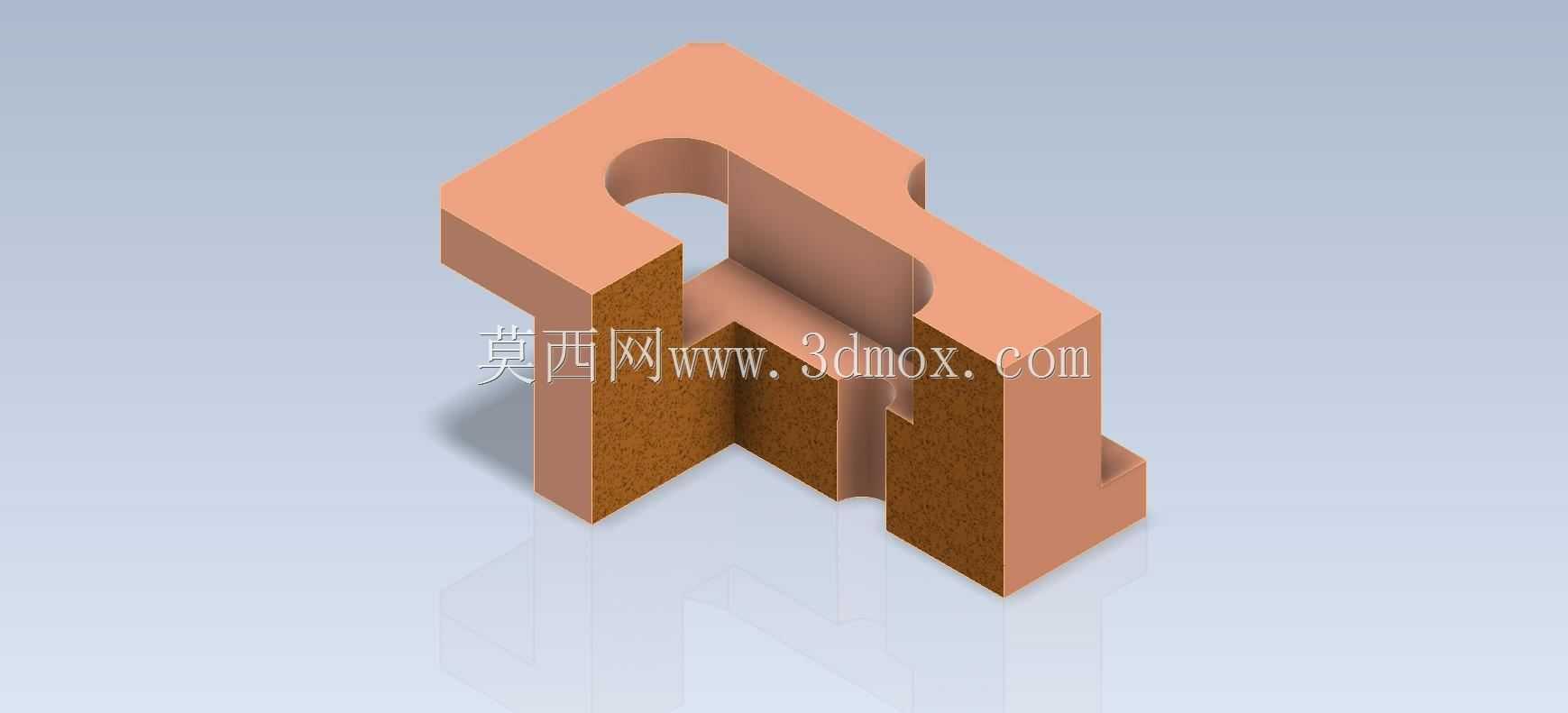

  这类块状安装支座在轻工装配线、小型工装夹具的定位模块中十分常见,日常做结构设计时经常会遇到类似的安装限位需求,很多新手建模时容易忽略安装边界的公差预留,导致实际装配时出现干涉。从结构来看,主体采用一体化实心块体设计,底部一侧做了内凹的让位槽,这个槽的作用是避让安装基面的凸起焊疤或者拼接焊缝,避免支座安装时出现翘边,保证安装面的贴合度,很多新手建模时会直接做全平底面,实际装配时才发现现场基面不可能完全平整,这个让位结构就是针对现场安装场景做的实用设计。上部的通长腰型孔是整个零件的核心功能结构,这类孔相比圆孔的优势在于可以实现一定范围内的位置调节,在装配时如果配套的安装轴或者固定螺栓位置有小范围偏差,不需要重新扩孔或者返工支座,

  直接沿着腰型孔的长度方向调整位置即可,调节范围覆盖腰型孔的直段长度,足够抵消普通机加工的位置公差。腰型孔的两端做了等半径的圆弧过渡,建模时要注意圆弧半径和孔的半宽一致,避免出现应力集中的尖角,实际加工时这个圆弧是铣刀直接走刀成型,不需要额外换刀,能减少加工工序。零件的侧边做了垂直的立板结构,这个立板一方面是增加整个支座的结构刚性,避免腰型孔位置受侧向力时出现变形,另一方面立板的侧面可以作为定位基准面,装配时可以靠紧相邻的型材或者机架面,快速确定安装位置,不需要反复打表找正。从安装边界来看,整个零件的外轮廓没有外伸的凸缘或者薄壁结构,所有转角都做了小尺寸的倒角处理,既可以去除加工后的毛刺,避免安装时划伤操作人员,

  也能减少零件边角的磕碰损伤,仓储转运时即使多个零件堆放在一起,也不会因为磕碰出现影响装配的凹痕。建模过程中要注意几个容易出错的位置:首先是底部让位槽的深度,不能过深否则会削弱支座的整体强度,一般控制在主体厚度的五分之一到四分之一之间,既满足让位需求,又不会让底部出现受力薄弱点;其次是腰型孔的位置,要保证孔的中心面和立板的侧面平行,否则调节时会出现卡滞,实际建模时可以先做基准面再拉伸切除,避免位置偏斜;另外立板和主体块的交接位置要做小圆角过渡,不要直接做直角连接,直角位置在受冲击载荷时容易出现应力开裂,小圆角可以分散应力,提升零件的使用寿命。这类零件一般采用铸铁或者尼龙材料加工,如果是用于焊接工装的定位支座,会选用45号钢调质处理,

  表面做发黑防锈,如果是用于输送线的导向支座,会选用POM或者尼龙材料,减少和输送工件的摩擦磨损。实际应用中,这类支座经常搭配T型螺栓使用,腰型孔的宽度要比配套螺栓的公称直径大0.5到1毫米,保证螺栓可以顺畅滑动调节,安装时先把螺栓穿入腰型孔预紧,调整到合适位置后再锁紧螺母,整个调节过程不需要拆卸其他相邻部件,维护调整十分方便。很多初学者做这类练习件时,会把腰型孔做成两端半圆直径大于直段宽度的形状,这是不符合加工规范的,实际铣削加工时腰型孔的直段宽度必须和两端圆弧直径一致,否则铣刀无法连续走刀,会增加额外的加工工序,提升制造成本。另外零件的所有安装面都要保证平面度要求,底部的安装面和上部腰型孔的轴线平行度公差要控制在0.1毫米以内,否则安装后会出现调节不畅、固定不稳的问题。从结构设计的角度来说,这类一体化的块状支座相比拼接式的支座,少了焊接或者螺栓连接的环节,整体刚性更好,没有拼接间隙,长期受载也不会出现松动移位,适合用在振动较小、需要频繁调整位置的工位,比如小型皮带线的挡边安装座、检测工装的传感器安装支座、手动夹具的定位块安装位等场景。建模时可以先绘制主体的矩形轮廓,拉伸成基础块体,然后切除底部的让位槽,再绘制上部的腰型孔轮廓做拉伸切除,最后添加立板结构和各处的倒角、过渡圆角,整个建模流程不需要复杂的曲面操作,重点是各个特征的尺寸配合和位置公差,练习时要多考虑实际加工和装配的需求,不要只追求外形相似,忽略结构的实用性。
