立式L型带孔铰接安装支座结构

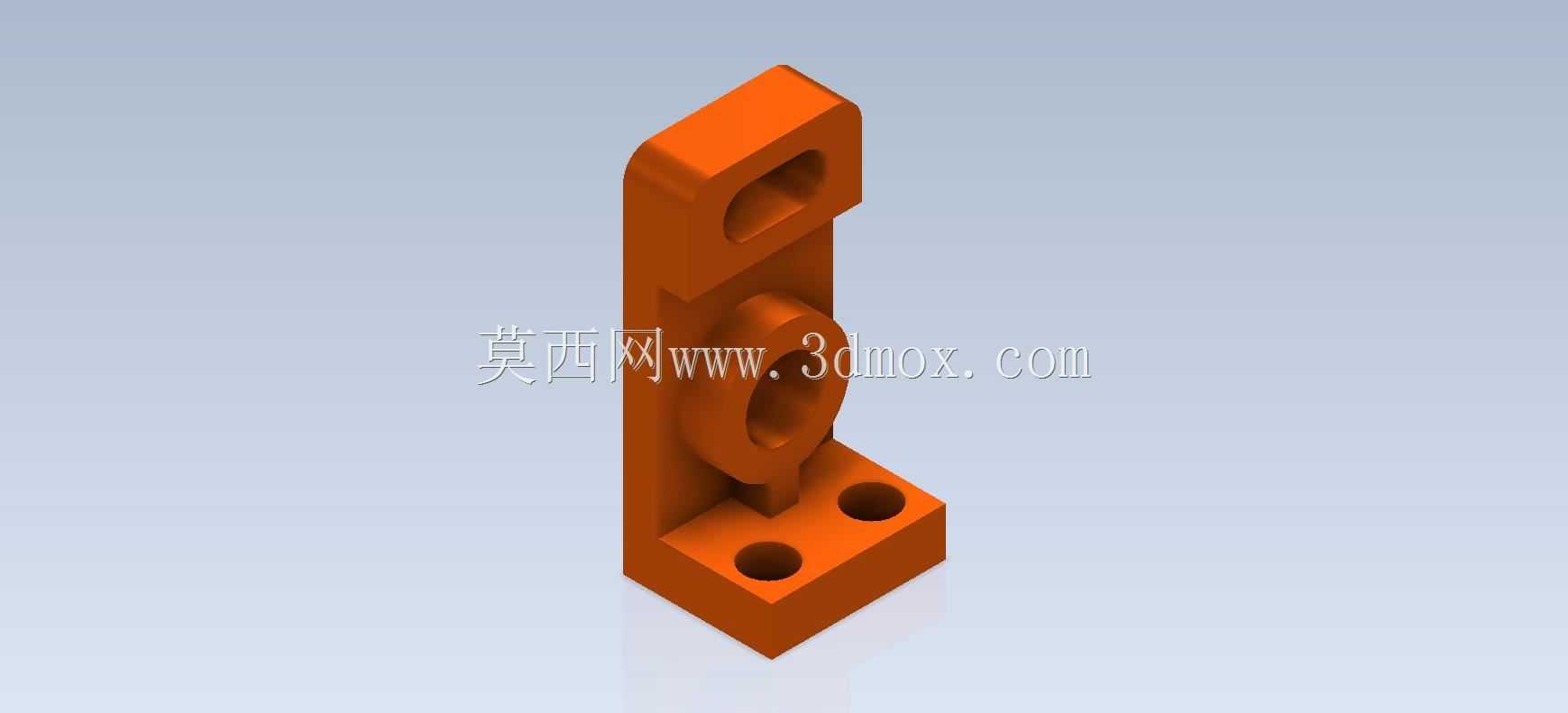

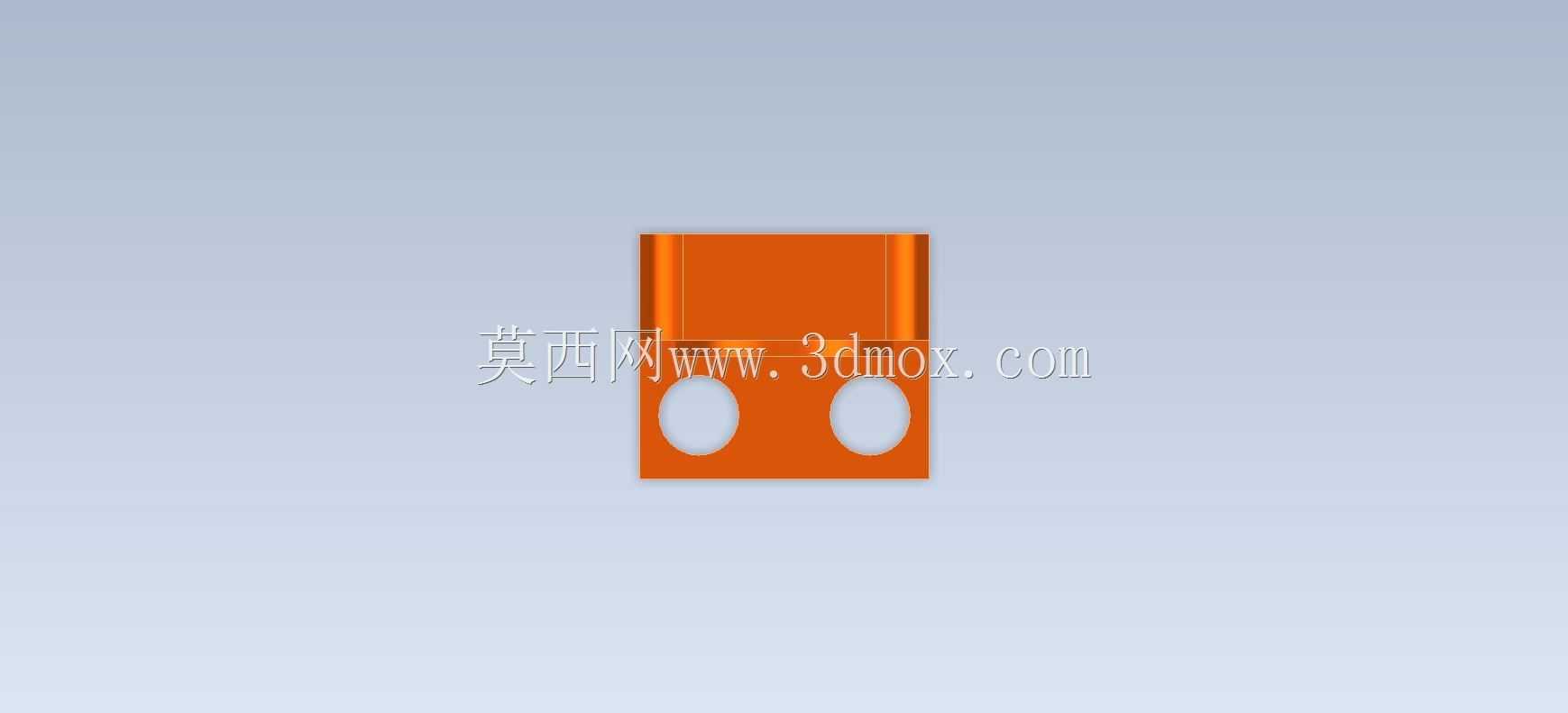

　　这类L型立式铰接支座在轻工输送线、小型自动化工作站的辅助定位机构里十分常见，日常多用来承托带铰接需求的连杆、摆臂类零件，比如小型料仓的挡料摆杆、检测工位的翻转压臂，都能通过这类支座完成固定端的铰接支撑。从结构上看，底部的方形安装板设置了两个同轴的沉头安装孔，安装时可以直接穿入内六角螺栓固定在型材台面或者设备基板上，沉孔设计能够让螺栓头完全没入安装面，不会突出平面干涉上方摆臂的转动行程，安装板的厚度经过加强，在承受摆臂往复摆动带来的径向载荷时，不会出现根部翘曲变形的问题。

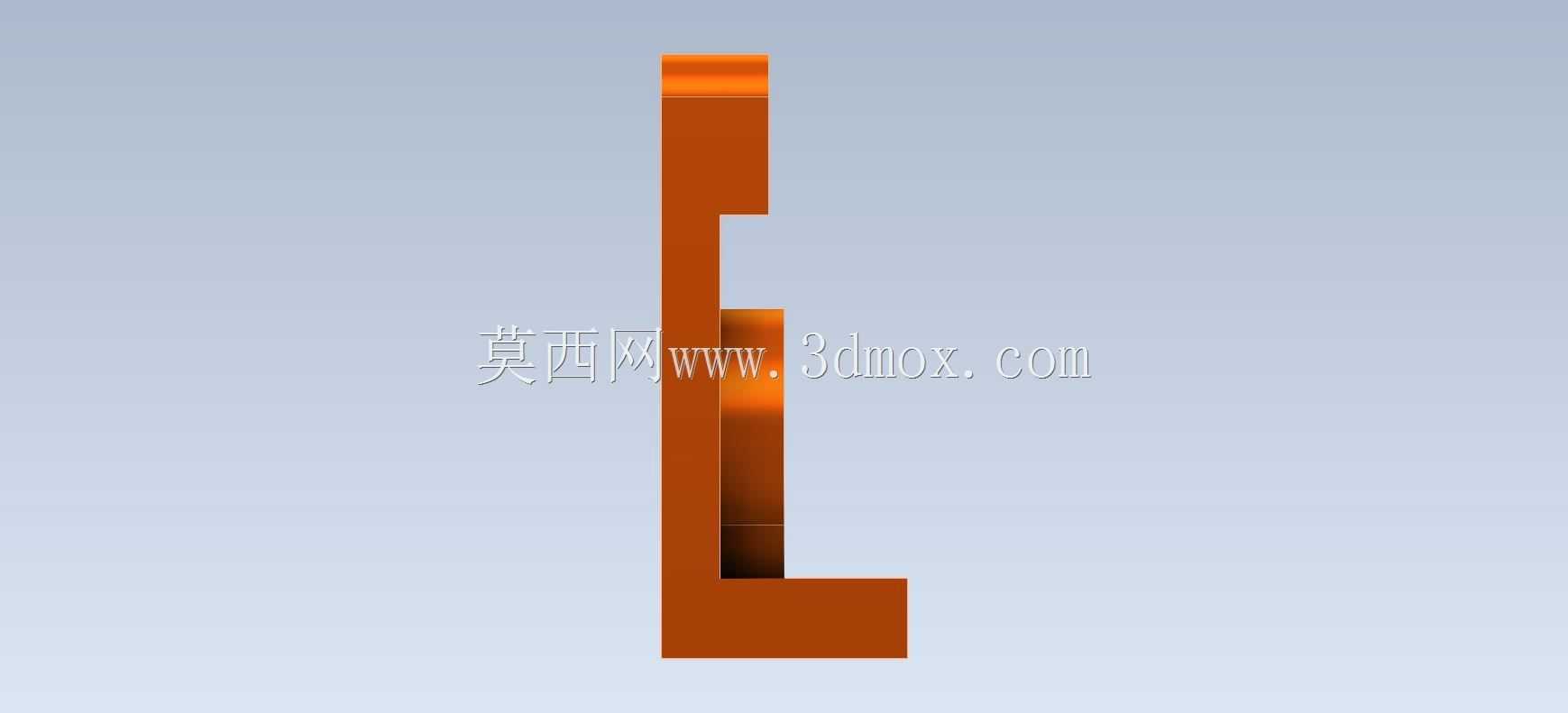

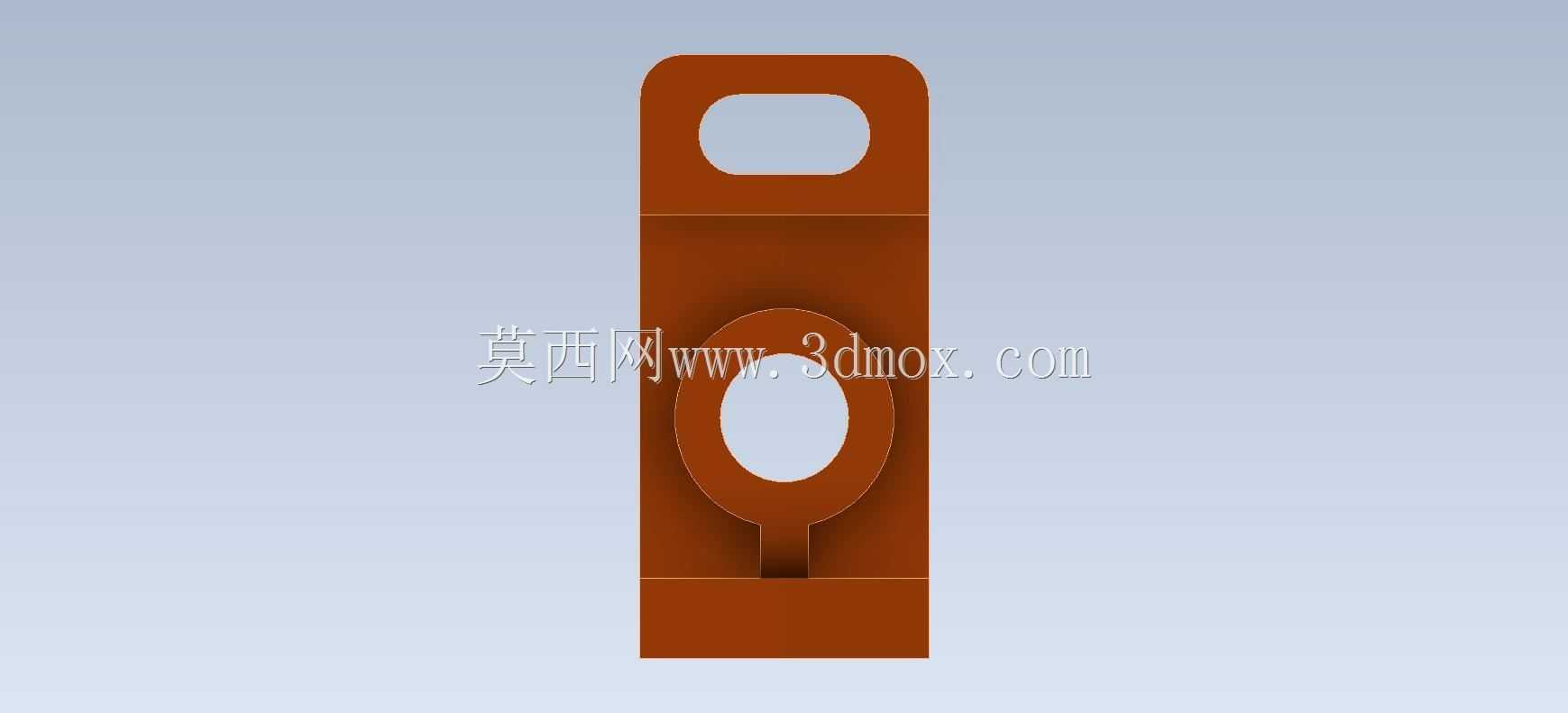

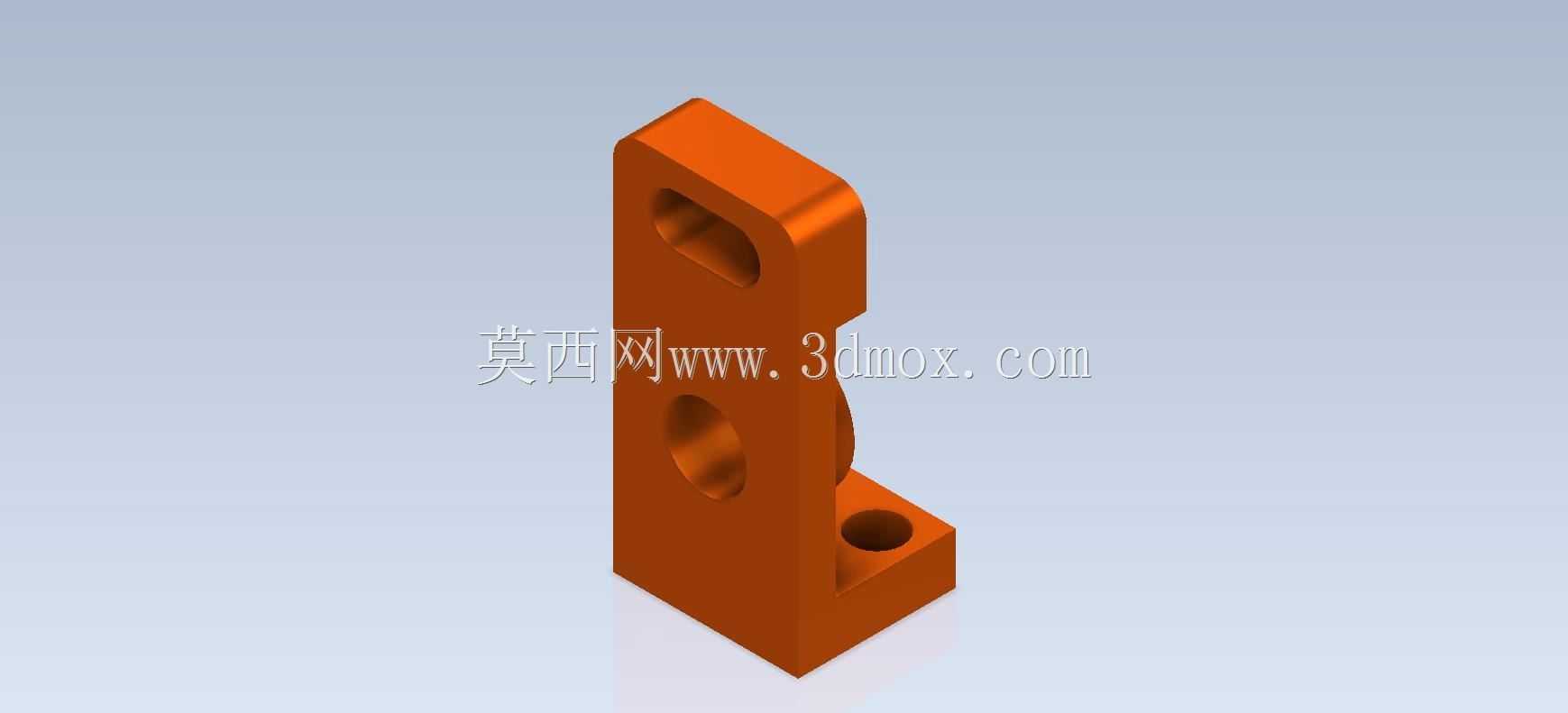

　　竖直方向的立臂和底部安装板采用一体化结构，衔接位置做了圆角过渡，避免直角处的应力集中，在长期承受交变摆动力的工况下，能有效降低衔接位置开裂的风险。立臂上部开有一个长圆形的通孔，这个孔并非铰接孔，而是用来穿装调节螺杆或者限位销的，当摆臂摆动到设定角度时，可以通过穿入这个孔的限位件完成硬限位，也可以穿装调整螺栓来限制摆臂的最大摆角，适配不同行程的摆动需求。立臂中部的带凸台圆孔是核心的铰接安装位，凸台结构一方面增加了孔位的轴向接触长度，让铰接销轴的支撑段更长，减少销轴受力后的弯曲变形，另一方面凸台的端面可以作为铰接衬套的定位面，安装铜套或者自润滑衬套时，能直接抵在凸台端面上，不需要额外加装轴用挡圈或者定位套，简化装配步骤。

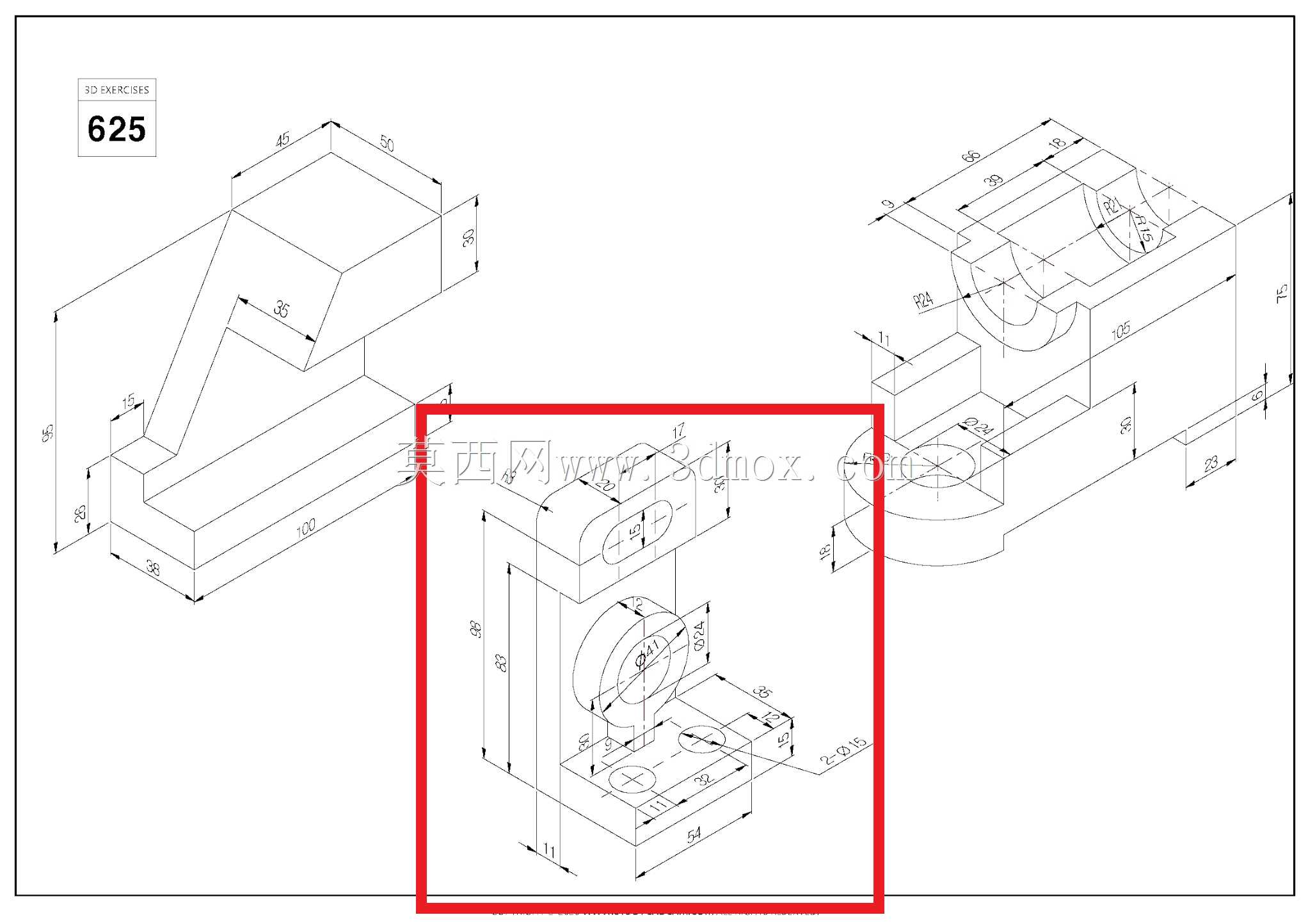

　　建模的时候要先从底部安装板的轮廓开始绘制草图，拉伸生成底座实体后，再绘制立臂的截面轮廓，注意立臂和底座衔接处的圆角要和两侧壁厚匹配，不能出现圆角过大导致局部壁厚不均的问题，后续做注塑或者铸造成型时，壁厚不均会带来缩孔、凹痕的缺陷。中部铰接孔的凸台要和立臂本体做合并处理，凸台的外径要比铰接孔大出足够的尺寸，保证孔壁的强度足够承受销轴传递的径向力，上部的长圆孔要注意和中部铰接孔的中心距尺寸，这个尺寸直接决定了限位位置和铰接点的力臂长度，力臂过短会导致限位件承受的冲击力过大，容易出现限位销断裂的问题，力臂过长则会让立臂上部承受的弯矩过大，长期使用会出现立臂变形。

　　实际选型使用时，要先确认安装面的螺栓孔间距和底座两个安装孔的孔距匹配，避免现场安装时出现孔位对不上的问题，同时要核算铰接孔需要承受的最大径向载荷，根据载荷大小选择对应材质的毛坯，如果是轻载的检测工位，可以选用硬质铝合金材质降低整体重量，如果是有冲击载荷的冲压线辅助工位，则要选用45号钢调质处理，提升整体的强度和抗冲击性能。铰接孔内如果要加装衬套，需要提前预留衬套的压装余量，通常过盈量控制在0.02-0.05mm之间，既保证衬套不会在孔内转动，也不会因为过盈量太大导致衬套内孔收缩变形，影响销轴的转动灵活性。上部的长圆孔在加工时要注意两端圆弧的同轴度，避免穿装螺栓或者限位销时出现卡滞的问题，长圆孔的宽度要比穿装的杆件直径大0.1-0.2mm，保证杆件能顺利穿入同时不会有过大的旷量。这类支座的整体外形没有突出的尖锐棱角，所有外露的棱边都做了倒角处理，一方面能避免安装调试时划伤操作人员，另一方面也能去除加工产生的毛刺，提升零件的外观质量。
