带半圆弧槽与环形吊耳的机械练习构件

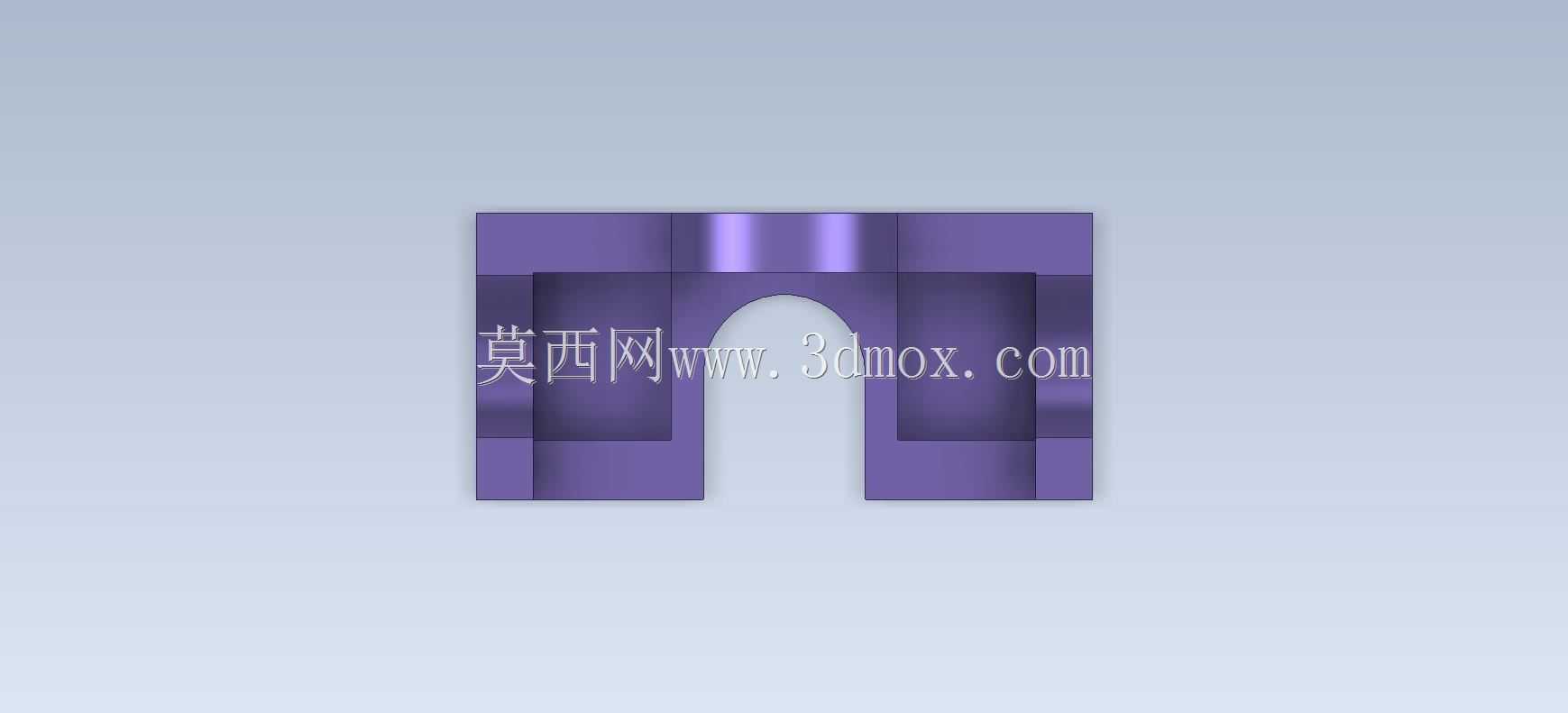

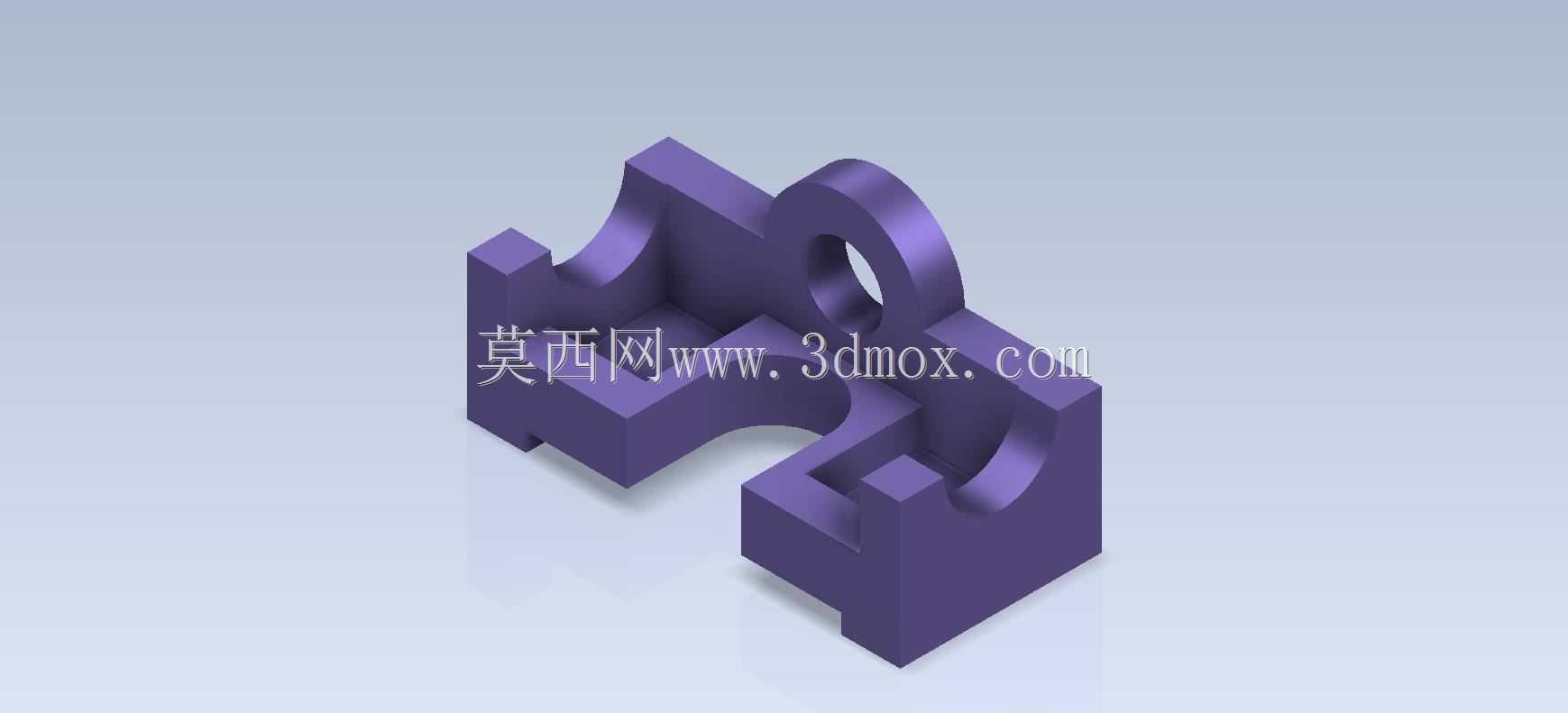

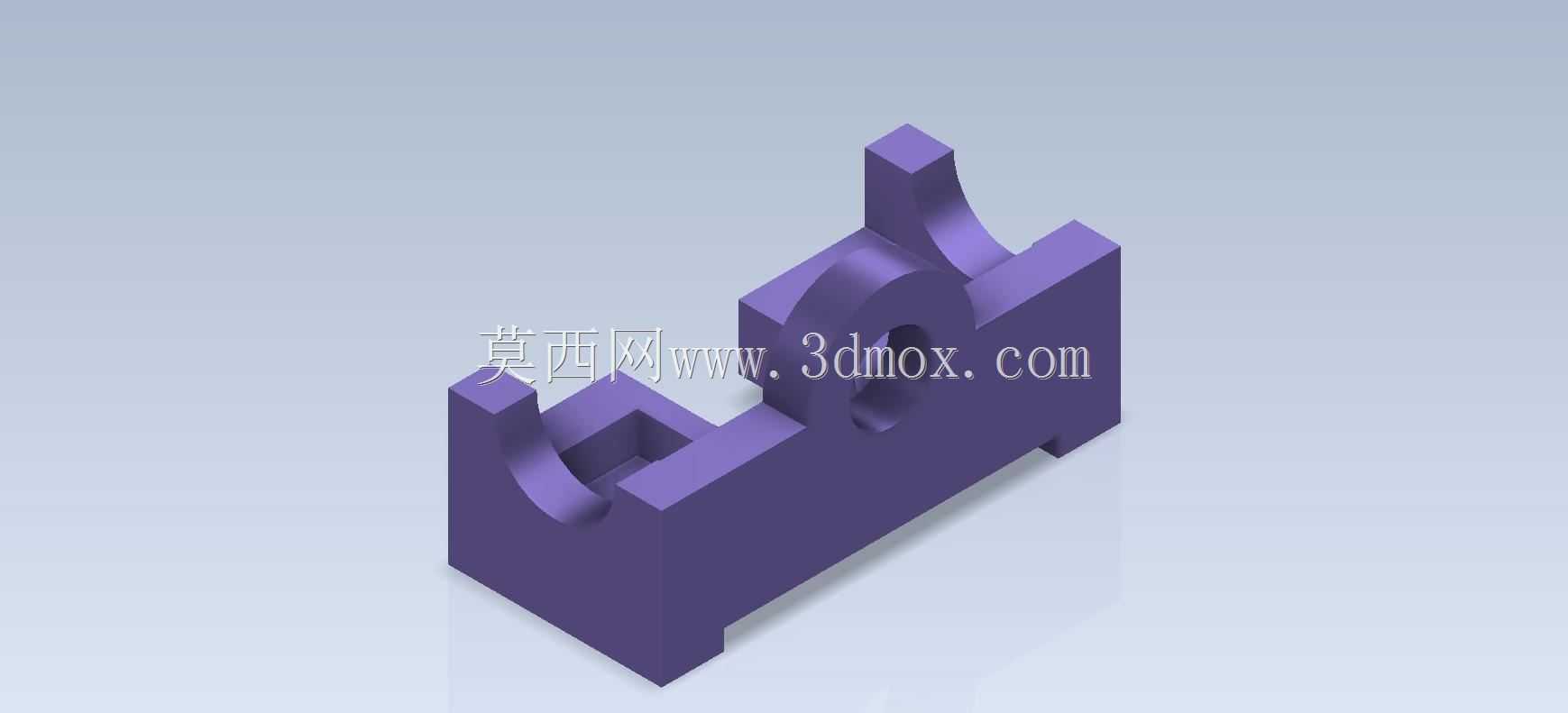

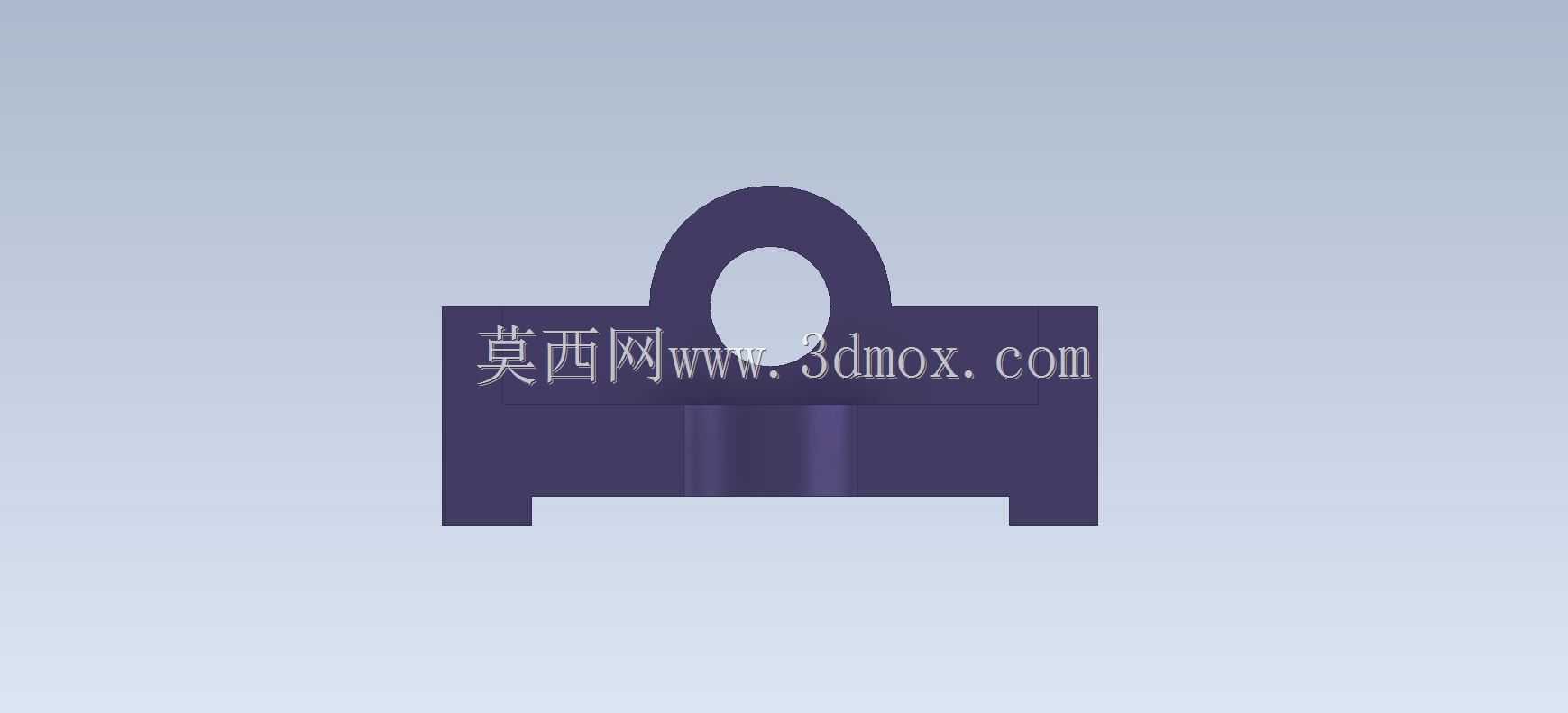

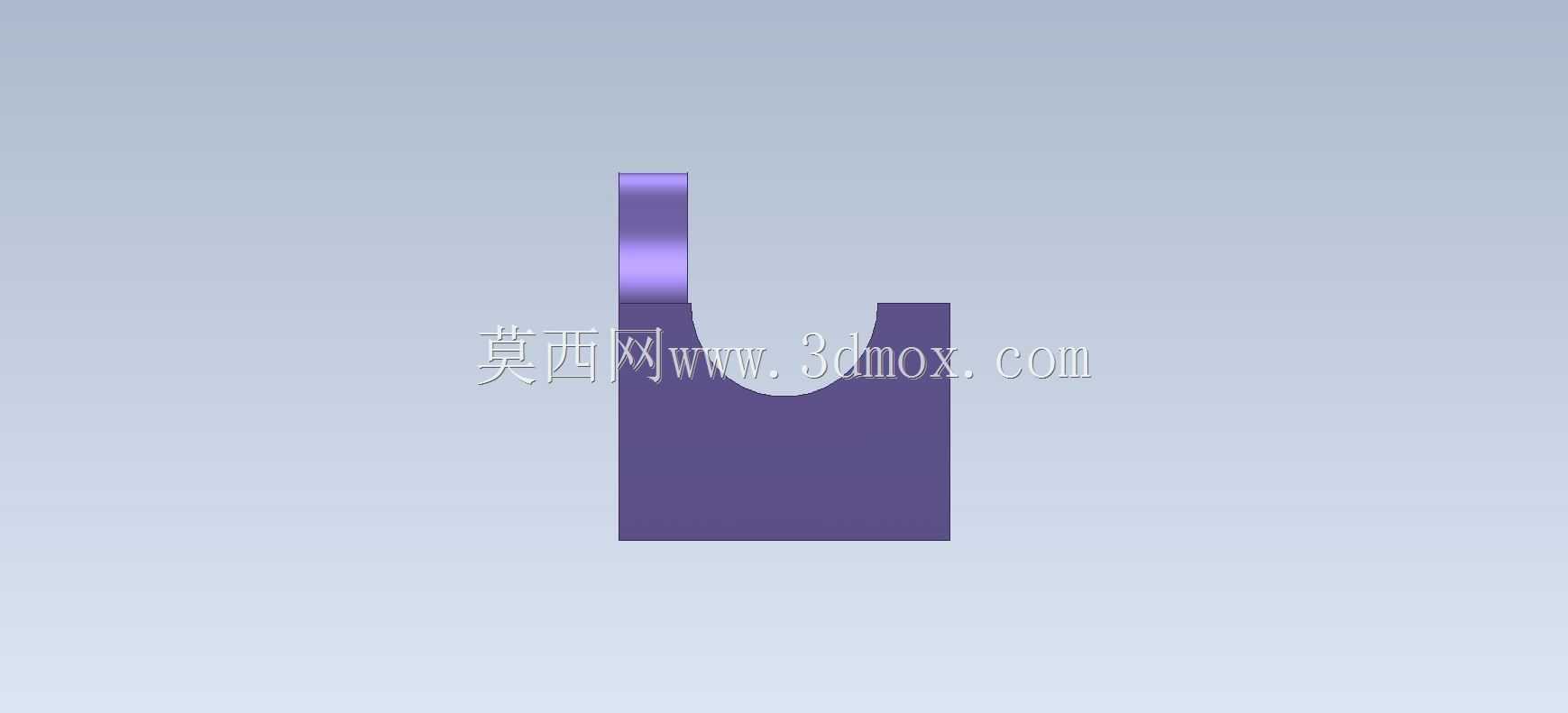

　　在日常机械结构设计的基础训练环节，这类组合式块状构件是新手熟悉三维建模逻辑、掌握特征叠加与切除操作的典型载体，同时也能映射实际工业场景中不少定位、连接类零件的设计思路。从结构本身来看，构件以矩形块为基础基体，在基体的两个相邻侧立面分别加工出内凹的半圆弧槽结构，这类圆弧槽在实际设备中常用来适配圆柱类杆件的安装定位，比如小型自动化设备的导向光轴、传动杆的侧向支撑位，槽面的圆弧曲率需要和适配杆件的外径保持严格的公差匹配，才能保证杆件安装后不会出现径向窜动，同时减少装配时的卡滞问题。构件上部延伸出的带孔环形耳座，是典型的起吊或挂装连接结构，这类结构在小型工装夹具、可拆卸设备模块上十分常见，环形孔的内径需要匹配对应的吊环螺栓或者连接销轴尺寸，耳座和基体的衔接位置做了圆弧过渡处理，避免应力集中导致起吊或者受拉时出现根部断裂的问题，实际加工中这个过渡区域的圆角半径不能过小，否则热处理或者受力时容易产生微裂纹。

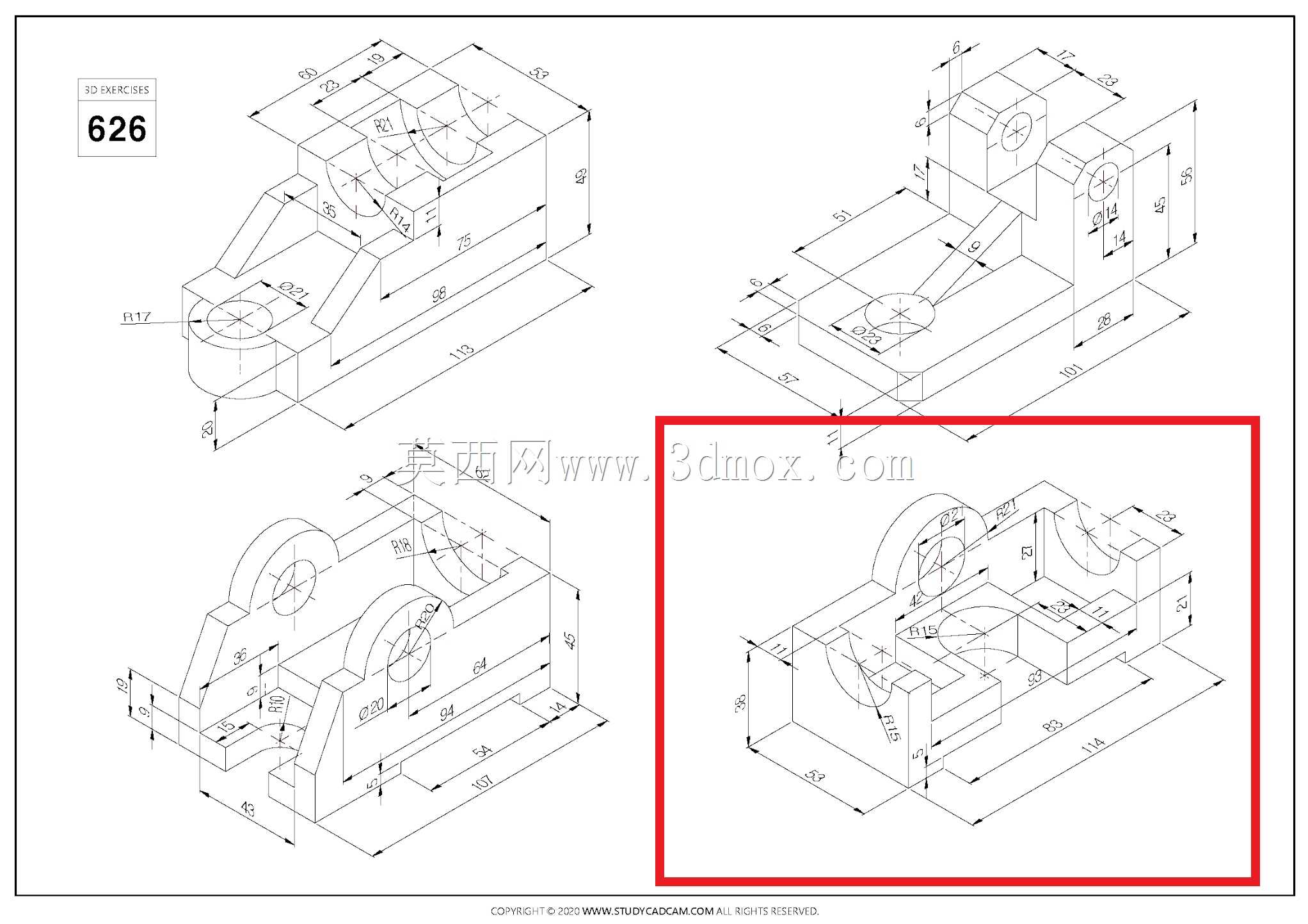

　　从设计思路上拆解这个构件，首先要确定基体的基准面，一般以构件的底面为安装基准，所有特征的尺寸标注都要从这个基准面出发，保证加工时的尺寸链闭环。两个半圆弧槽的位置并非随意设置，槽的中心距、槽底到基准面的高度，都需要结合实际适配的杆件中心高来确定，槽的深度要保证杆件装入后，接触面的包角足够，一般不小于120度，才能提供稳定的支撑力，避免杆件受径向力时从槽内脱出。上部的环形耳座，其孔的中心位置要和构件的重心尽量在同一条竖直线上，这样起吊的时候构件不会出现倾斜，方便装配对位，耳座的厚度需要根据构件本身的重量、预计的起吊载荷来计算，保证受拉时的剪切强度满足要求，孔的内壁粗糙度要达到相应要求，减少和销轴的磨损，延长构件的使用寿命。

　　在实际应用场景中，这类结构的零件常出现在小型自动化生产线的侧向定位模块、教学用拆装实训台的连接件、小型工装的快速挂装组件上。作为安装定位件使用时，构件的底面需要加工出安装沉孔，用来穿内六角螺栓将构件固定在设备的安装基板上，沉孔的深度要保证螺栓头装入后不会突出底面，避免安装时出现间隙，影响定位精度。两个圆弧槽可以同时对两根平行布置的光轴进行侧向支撑，和轴座类零件配合使用，能缩短光轴的支撑跨距，减少光轴受力时的挠度变形，尤其在轻载的传动场景下，这种一体式的双槽支撑构件比分体式的两个独立轴座安装效率更高，定位精度也更容易保证，因为两个槽的位置在同一个基体上一次加工成型，不存在分体安装时的位置度误差。

　　建模过程中需要注意的细节，也对应着实际加工的工艺要求：半圆弧槽和基体的衔接棱边，要根据使用场景选择是否做倒角处理，如果是需要杆件在槽内滑动的场景，棱边要做小倒角去除毛刺，避免划伤杆件表面；如果是固定定位的场景，可以保留锐边保证定位的精准度。环形耳座的孔两端要做倒角，方便销轴或者吊环螺栓的装入，减少装配时的对孔难度。基体的非加工面可以保留自然的铸造或者铣削纹理，但是安装基准面、槽面、耳座孔内壁都要达到对应的粗糙度要求，保证配合精度。另外这类构件在设计时还要考虑安装边界，构件的整体外形尺寸要适配安装空间，相邻的设备部件不能和耳座、槽结构产生运动干涉，比如杆件装入槽内后，杆件上固定的其他传动件在运动时，要和构件的立面保留足够的安全间隙，一般不小于2毫米，避免运行过程中出现碰撞磨损。

　　从结构强度角度考量，基体的壁厚要足够，尤其是两个槽之间的隔层部分，不能因为开槽导致壁厚过薄，在受到杆件的径向压力时出现变形。如果是用于有冲击载荷的场景，还要在隔层位置做加强筋结构，提升整体的刚性，不过作为基础建模练习的构件，这个结构刚好能让练习者掌握拉伸、切除、圆角、打孔这些最常用的建模特征，理解特征顺序对建模效率的影响——比如先做基体再切除槽和孔，比先做零散特征再合并要更便于后续修改尺寸，这和实际加工中先做毛坯再逐步加工特征的工艺逻辑是完全一致的，能帮助初学者建立建模和加工对应的思维习惯，避免出现建模特征顺序混乱、后续改尺寸时特征报错的问题。
