带双耳吊孔的阶梯槽支撑座结构

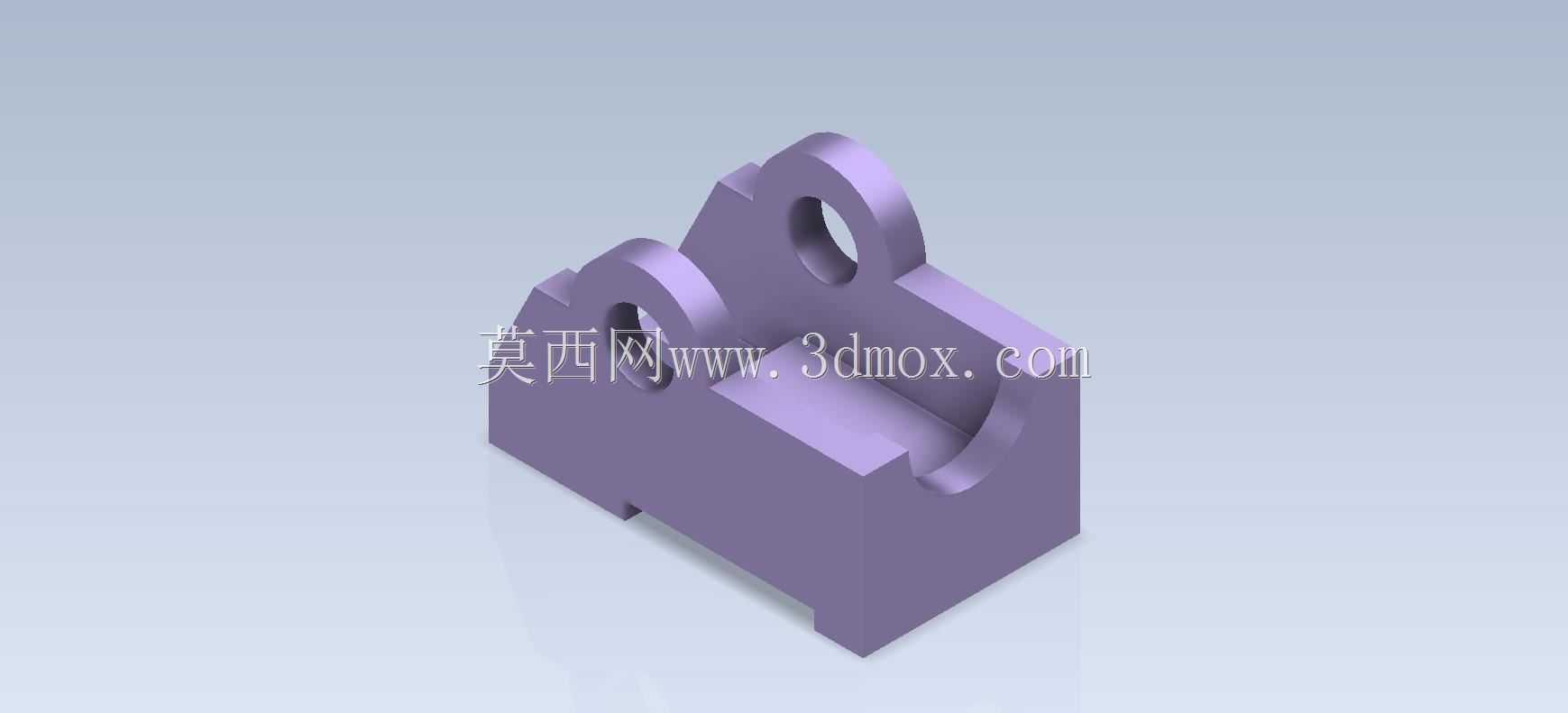

　　这款支撑类结构件在轻工输送线、小型工装夹具台、非标自动化设备的机架接驳位应用十分广泛，日常多作为侧边承载限位件使用，承担横向定位、辅助吊挂、局部承载的复合功能，区别于常规平板式支撑座，该结构通过一体化的筋板与槽位设计，在控制整体重量的前提下大幅提升了侧向抗形变能力，适配中小载荷的工位辅助支撑场景。从结构设计逻辑来看，主体采用斜置背板加阶梯承载槽的组合构型，背板上部设置两个同轴带孔吊耳，既可以作为整体结构的吊装穿绳位，也能穿入销轴实现与上方机架的铰接连接，吊耳根部做了大圆弧过渡处理，避免应力集中导致的受力断裂问题，这也是很多新手建模时容易忽略的细节——直接做直角拼接的吊耳在受拉载荷时，应力集中系数会是圆弧过渡的3倍以上，

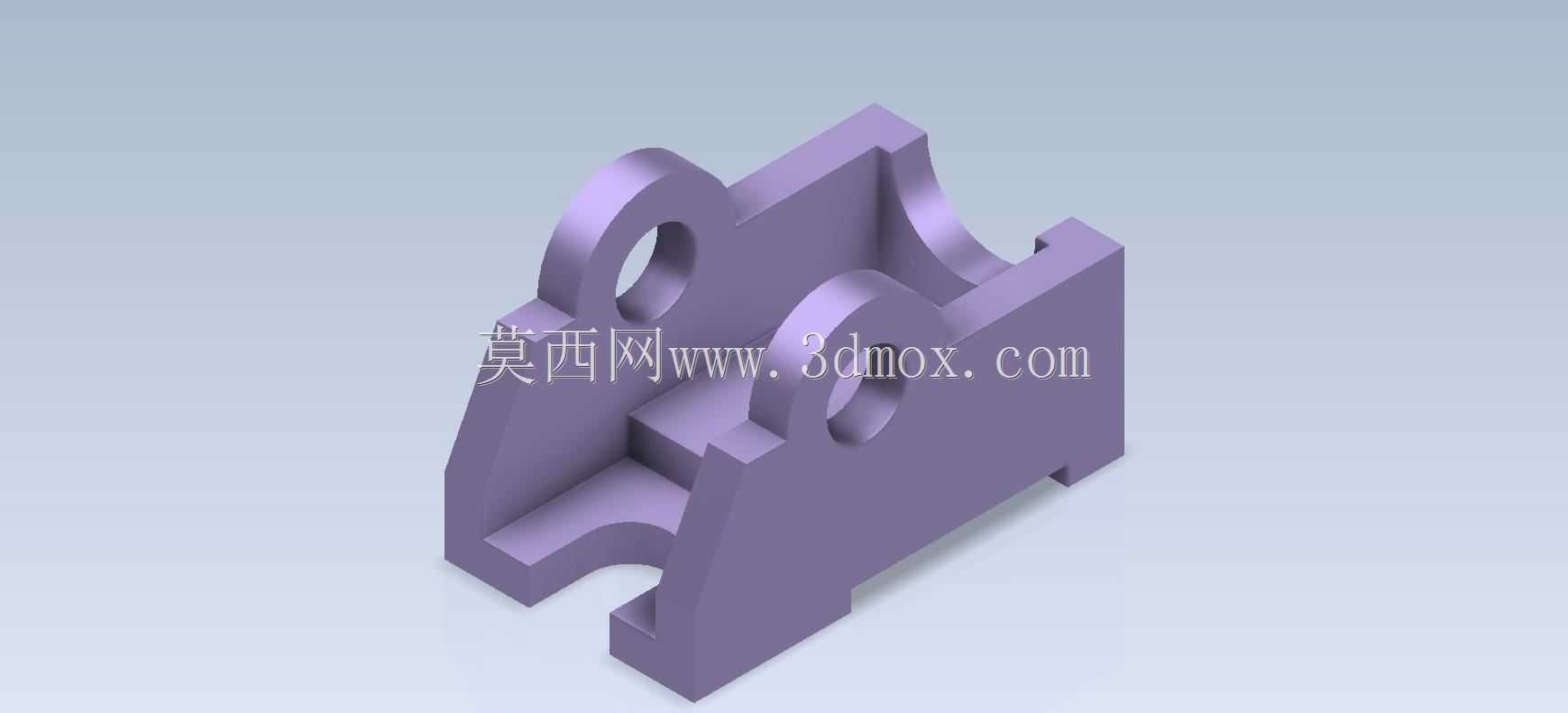

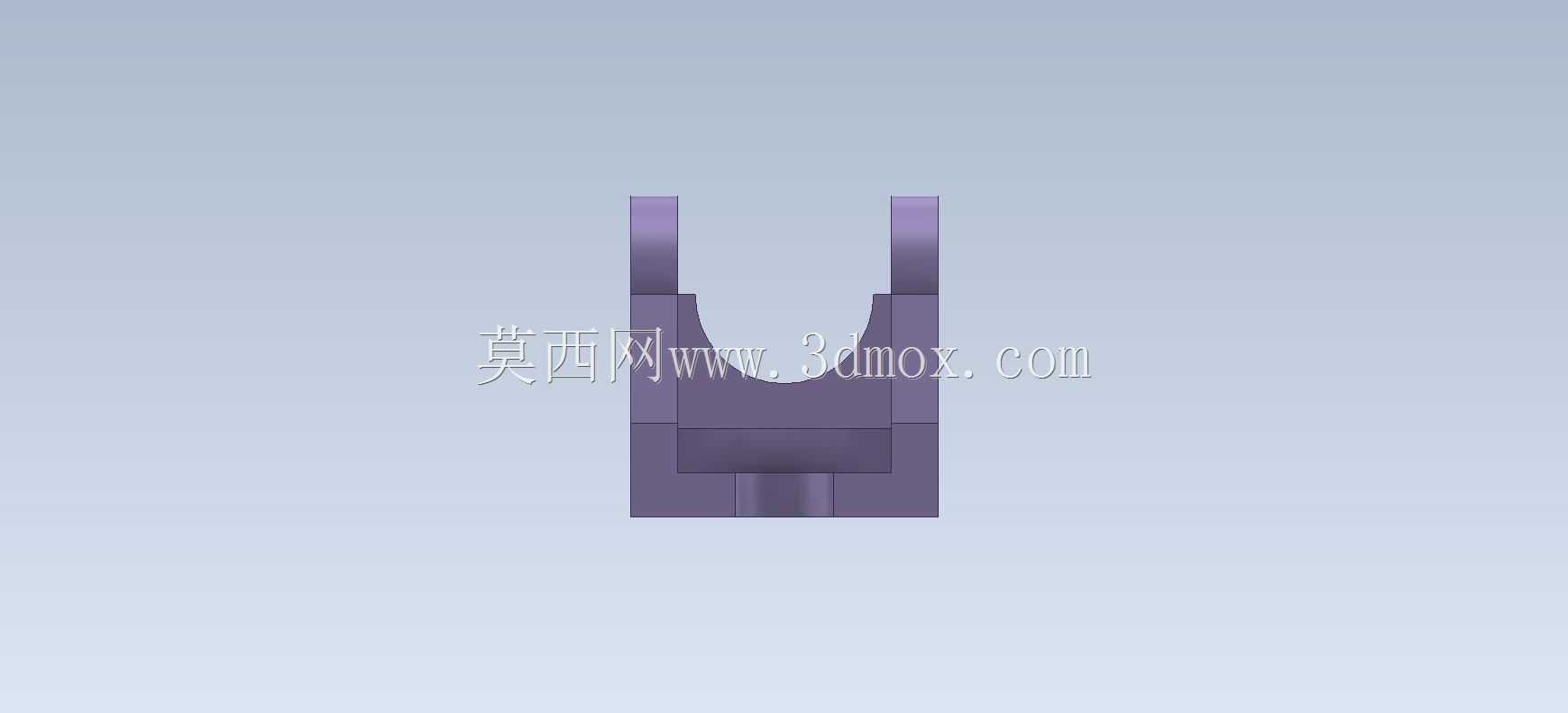

　　实际工况下很容易在根部出现裂纹。背板内侧设置三层阶梯式凹槽，每层凹槽的侧壁都做了垂直于承载面的加强处理，最下层凹槽为半圆弧开口结构，刚好适配直径匹配的圆轴类零件的侧向卡位，不需要额外加装抱箍就能实现圆轴的径向限位，中间层的矩形槽用于放置平置的定位板，上层的窄槽则用于嵌入薄型挡片，三层槽位的深度差经过精准计算，保证不同嵌入件安装后表面齐平，不会出现突出干涉的问题。结构右侧设置两道竖向加强筋，从底座一直延伸到上部吊耳位置，筋板厚度与主体壁厚保持一致，既避免了壁厚差过大导致的注塑或铸造缩孔问题，也能在结构受到侧向冲击力时，将受力快速分散到底座的整个安装面，不会出现局部受力过载的情况。底座部分为平整矩形结构，底部预留了两个隐藏式安装孔位，

　　安装时可以从下方穿入螺栓将整个支撑座固定在设备机架的安装面上，安装孔做了沉头处理，螺栓头完全沉入底座内部不会突出，避免与槽内安装的零件发生刮碰。从安装边界尺寸来看，整体结构的横向宽度控制在常规铝型材的安装孔距范围内，不需要额外加工转接板就能直接固定在40系列或50系列的工业铝型材机架上，竖向高度适配小型工装台的侧边安装位，不会超出机架的整体外轮廓，吊耳的内孔直径适配标准M8或M10的销轴，不需要二次扩孔就能直接使用标准紧固件，最下层的半圆弧槽直径与常规输送线的托辊轴径匹配，安装时直接将托辊轴卡入槽内即可，大幅降低现场装配的调整工作量。建模过程中需要特别注意各槽位的拔模角度处理，如果是用于注塑加工，所有内壁都要预留1到1.

　　5度的拔模斜度，避免脱模时出现拉伤，如果是用于机加工生产，则要注意各转角处的内R角要与加工刀具的R角匹配，减少后续钳工打磨的工作量，吊耳内孔的同轴度公差要控制在0.05mm以内，否则穿入销轴后会出现卡滞问题，阶梯槽的各承载面平面度公差要控制在0.1mm以内，保证嵌入的零件安装后不会出现倾斜偏移。实际使用中，这类支撑座不需要额外焊接其他附件，一体化的结构就能完成吊装、定位、承载三个核心功能，相比拼接式的支撑结构，零件数量减少60%以上，装配时间缩短近一半，在小型自动化设备的侧边限位、输送线的托辊支撑、工装台的挂件定位等场景下都能稳定使用，长期受载情况下的形变量比同重量的平板焊接支撑座低40%左右，可靠性表现十分突出。
