带加强筋双立耳安装支座结构设计

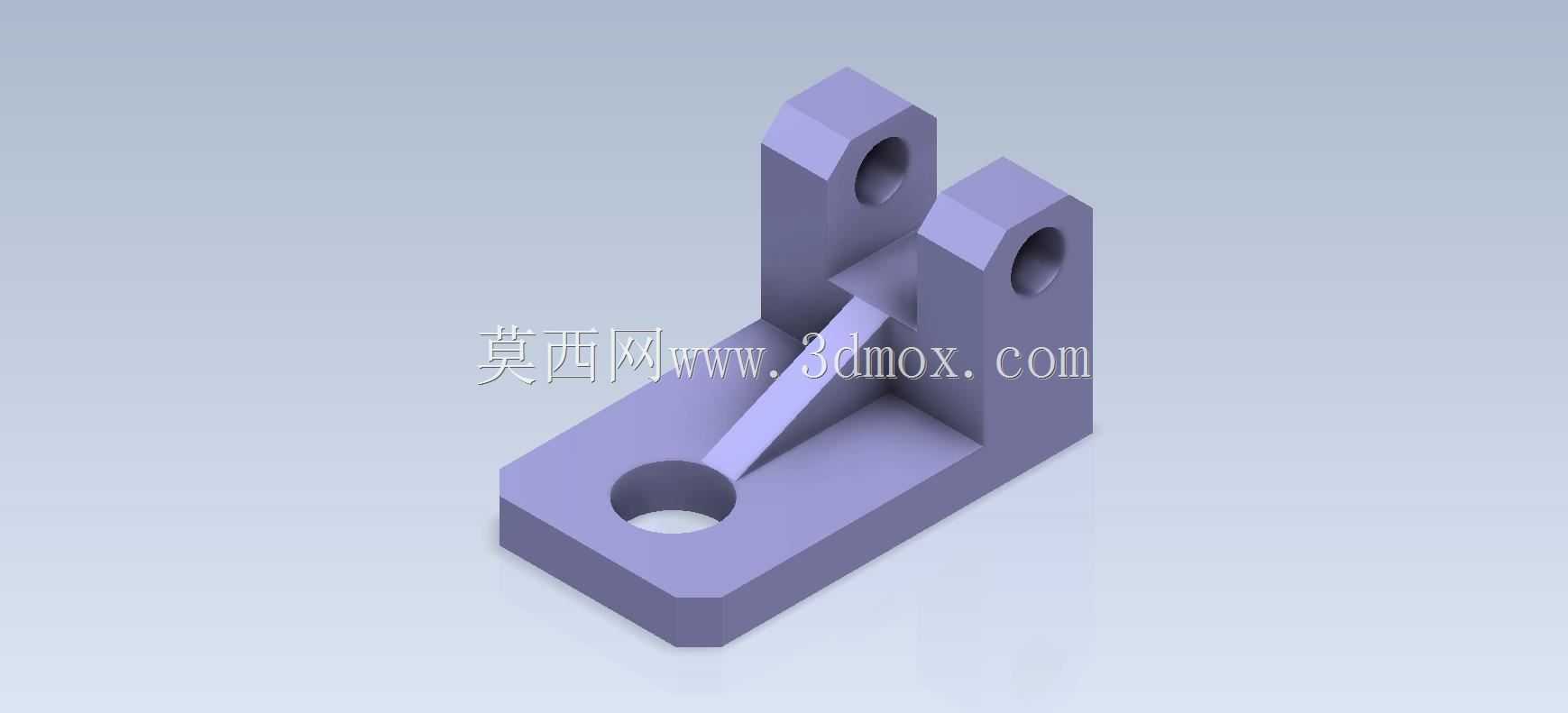

　　这类带加强筋的双立耳支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备的铰接支撑点位中应用十分广泛，日常做设备改造、小型专机开发时经常会遇到类似结构的设计需求。从结构功能来看，底部的带孔平板是整个零件的安装基准面，板上的通孔用于穿装螺栓，将整个支座固定在设备机架、安装平台或者其他基体构件上，平板的底面需要做平整处理，保证安装后不会出现翘曲、虚接的情况，避免长期受载后出现连接松动。两个向上延伸的立耳是核心的功能承载部位，耳板上的同轴通孔用于穿装销轴、铰接轴或者连接螺栓，用来和摆臂、连杆、压头这类需要做相对转动或者铰接固定的构件配合，两个耳板的孔位同轴度是加工时的核心管控指标，一旦同轴度超差，穿轴后会出现卡滞、别劲的情况，

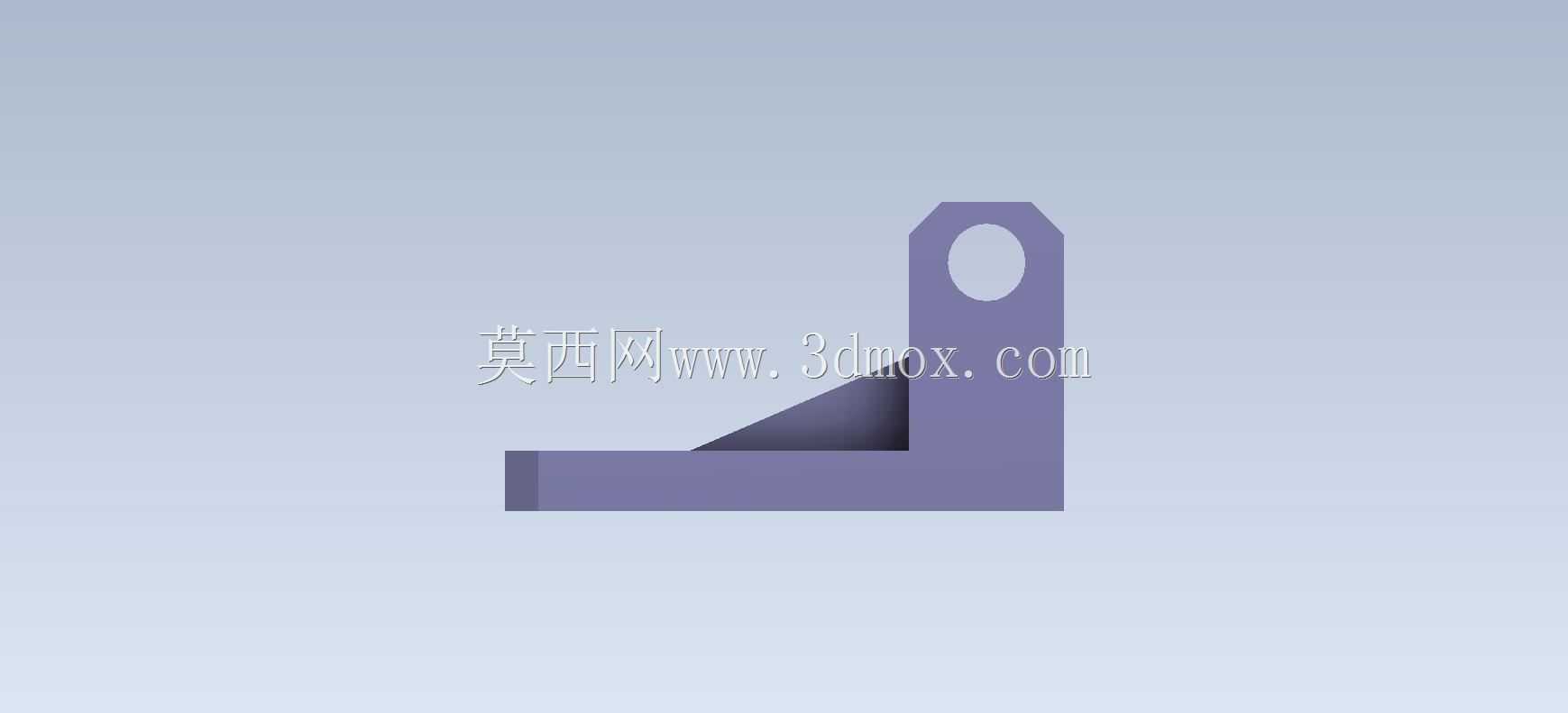

　　轻则导致铰接件转动不畅，重则会在运行过程中产生额外的交变应力，提前出现结构疲劳失效。连接底板和立耳之间的三角加强筋，是整个结构的强度补强关键，很多新手做设计时容易忽略这个结构，觉得两个立耳直接焊在或者一体加工在底板上就足够，但实际上当耳板承受侧向载荷、或者铰接点受到垂直于立耳方向的倾覆力矩时，立耳和底板的连接根部会出现非常大的应力集中，很容易出现根部断裂的问题，增加三角筋之后，能把立耳受到的载荷顺畅传递到底板的更大区域上，大幅降低连接根部的应力峰值，在不显著增加零件整体重量、不浪费过多材料的前提下，把结构的抗倾覆、抗弯折能力提升数倍。做这类零件的三维建模时，首先要确定安装边界：底板的长宽尺寸需要匹配安装位置的可用空间，

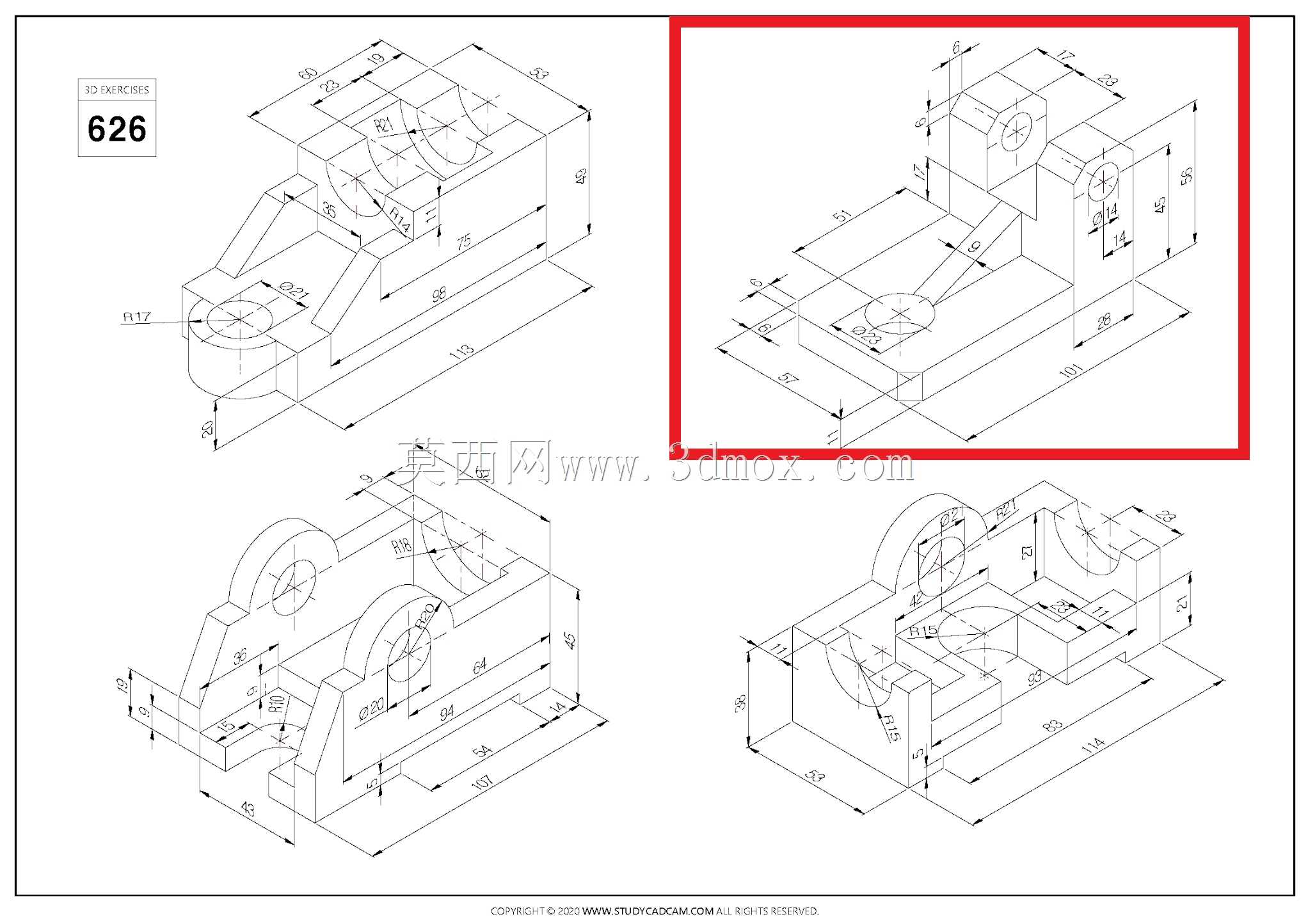

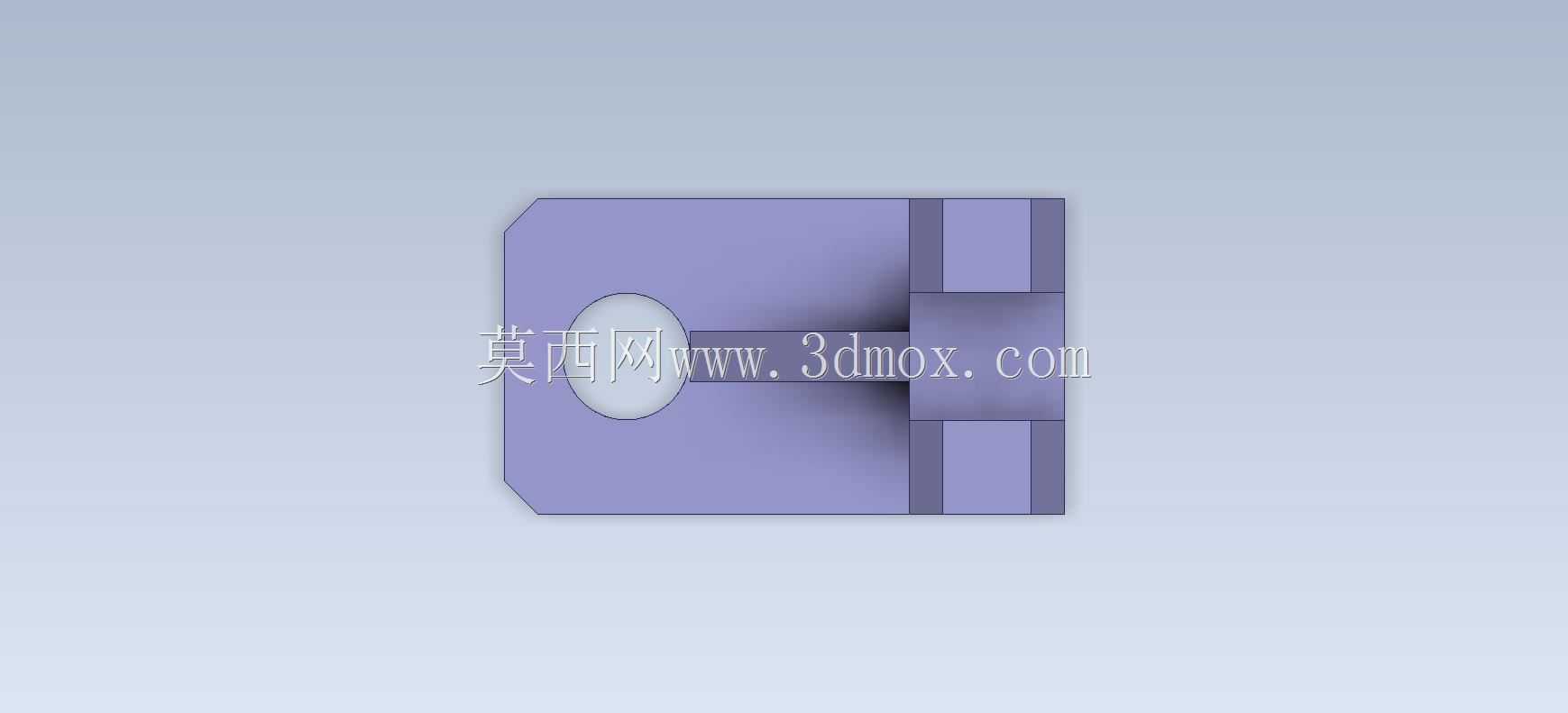

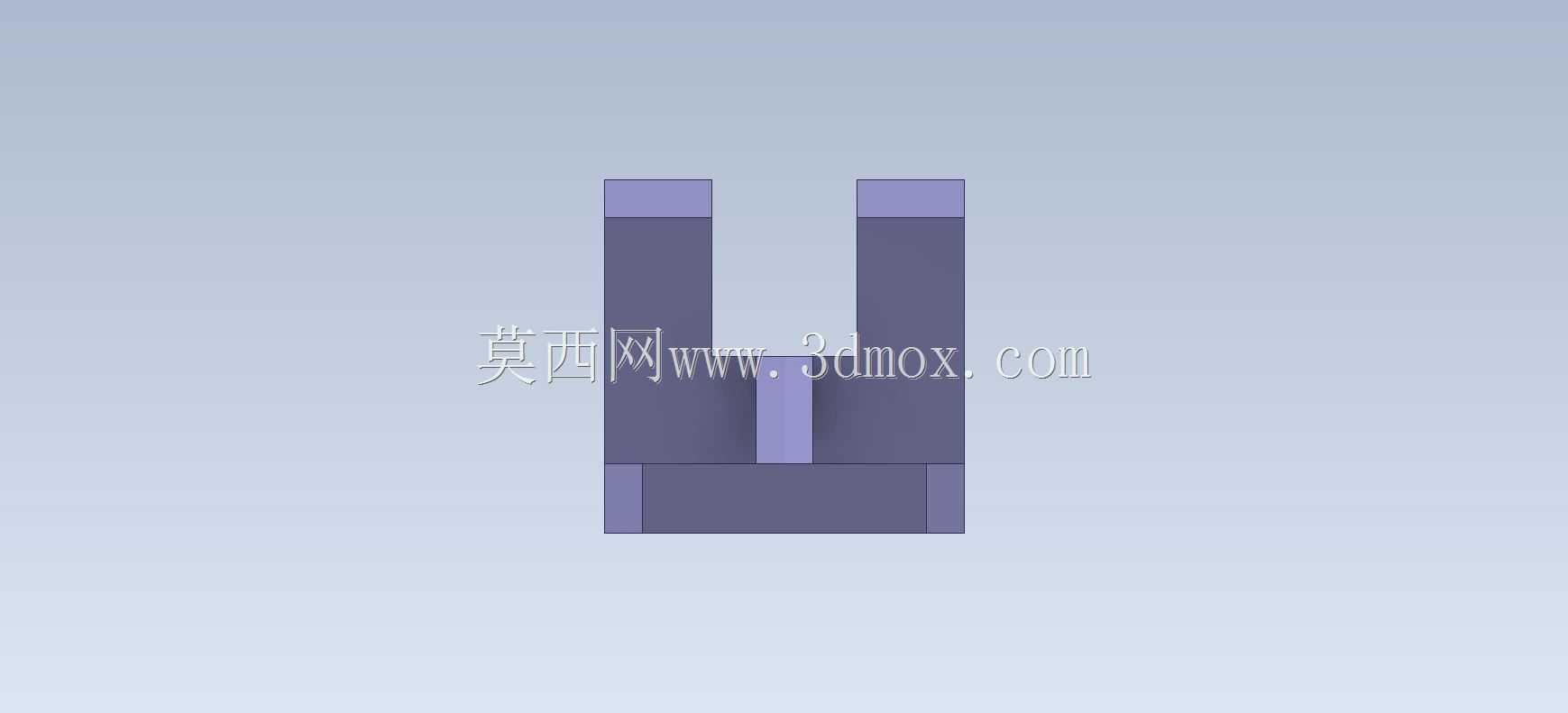

　　底板上的安装孔孔径要适配所选的连接螺栓规格，孔边到板边缘的距离要满足螺栓安装的扳手空间要求，不能出现螺栓拧不进去、或者扳手没有操作空间的问题；两个立耳的间距要根据所要连接的铰接构件的厚度来确定，预留合适的装配间隙，避免装配时出现夹死或者间隙过大晃动的问题，立耳上的铰接孔高度要根据铰接件的运动行程来确定，保证铰接件摆动时不会和底板、加强筋产生运动干涉。建模过程中要注意所有的尖角位置都要做合理的圆角过渡，尤其是加强筋和立耳、底板连接的位置，直角连接的位置本身就是应力集中点，加工过程中也容易出现应力残留，使用过程中受载后很容易从尖角位置萌生裂纹，倒上合适大小的圆角之后，既能缓解应力集中，也能让后续的机加工或者铸造工艺更容易实现。

　　如果是采用金属切削加工的方式制作这个零件，毛坯可以选择方料，先铣出底板和两个立耳的大致轮廓，再加工加强筋结构，最后铰制铰接孔和安装孔，保证孔的尺寸精度和位置精度；如果是采用铸造工艺批量生产，就要注意拔模斜度的设置，所有沿拔模方向的壁面都要留出合适的斜度，避免脱模时出现卡模、拉伤的问题，同时筋的厚度不能设计得过厚，避免铸造时出现缩孔、缩松的缺陷。实际选型使用时，要根据铰接点的实际受载大小来调整各个部位的壁厚：如果是用于轻载的检测工装定位，壁厚可以适当减薄，控制零件重量；如果是用于承受冲击载荷的冲压设备接料机构铰接点，就要适当加厚底板、立耳和加强筋的厚度，同时加大铰接孔的直径，选配更粗的销轴来匹配载荷需求。另外还要注意，两个立耳的上端面可以根据装配需求做倒角处理，方便销轴穿装的时候快速对位，底板的安装孔如果需要频繁拆装，也可以在孔位压装衬套，避免多次拆装后孔位磨损导致整个零件报废，降低后期的维护更换成本。很多三维建模练习中选用这类结构作为案例，就是因为它涵盖了基准面选择、拉伸、筋特征、孔特征、圆角特征等最常用的建模指令，同时也能让练习者理解机械结构中“力流传递”的基本设计逻辑，不是简单把各个方块堆到一起，而是要让载荷从受力点顺畅传递到安装基体上，用最少的材料实现最可靠的结构性能。
