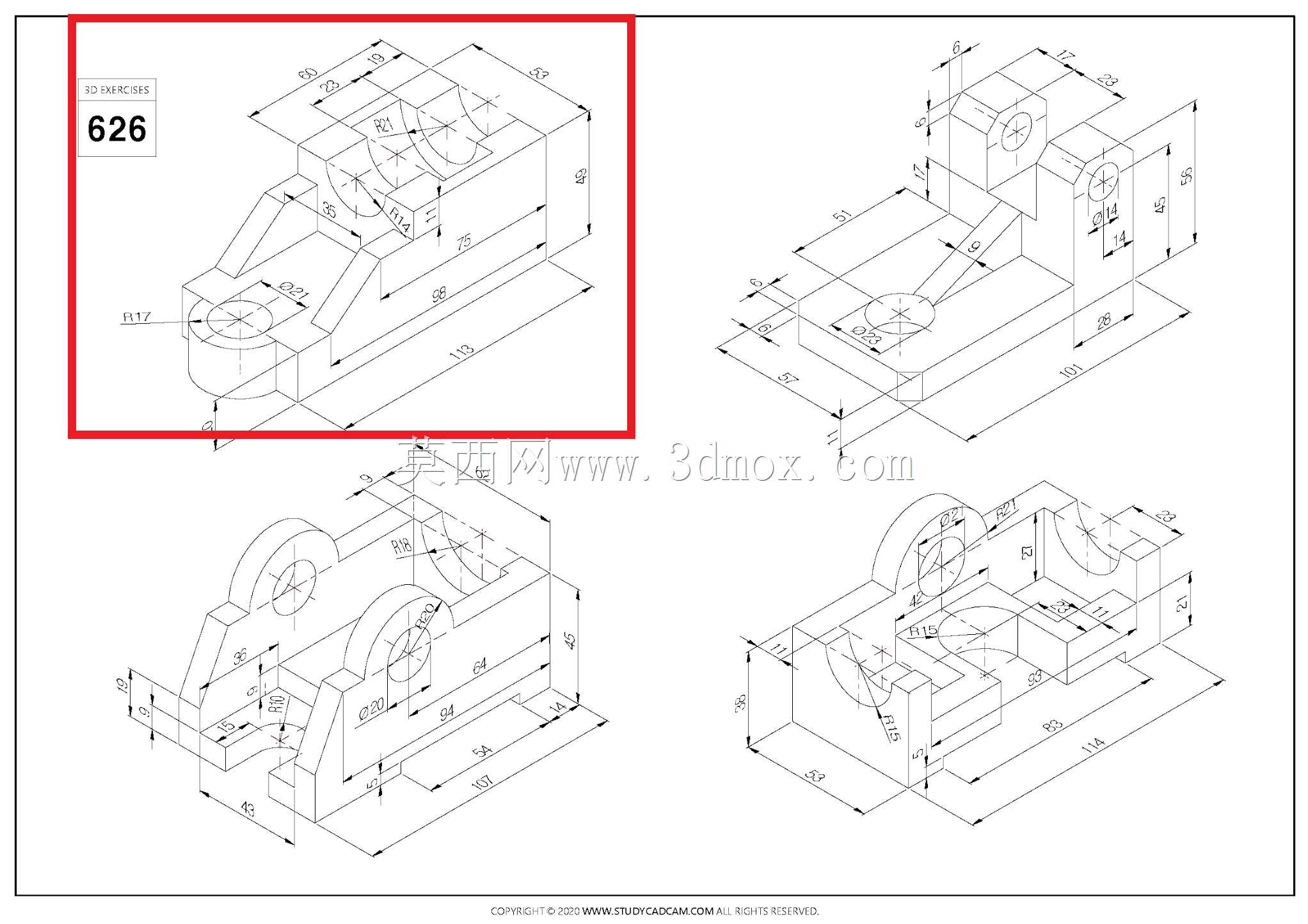

机械基础练习用带圆弧槽安装支座结构

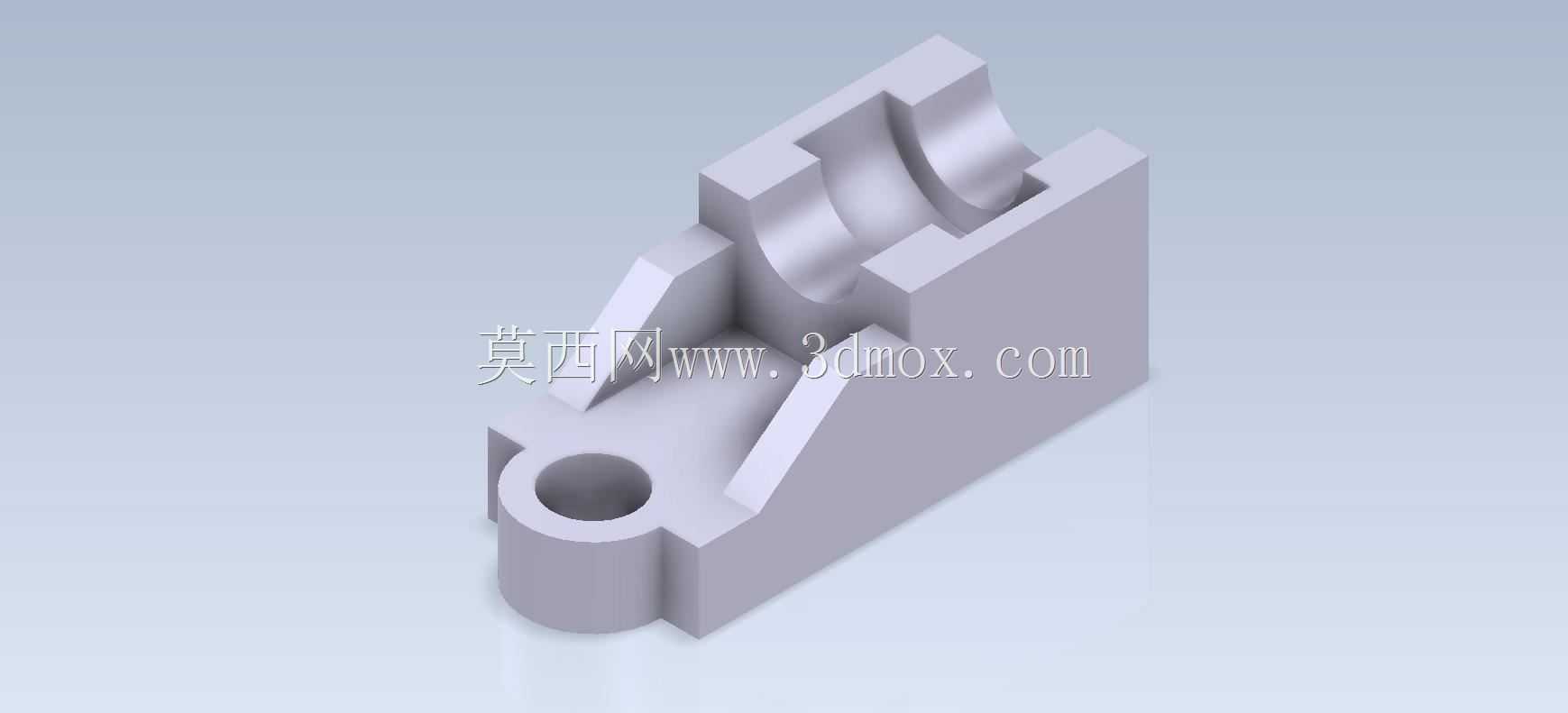

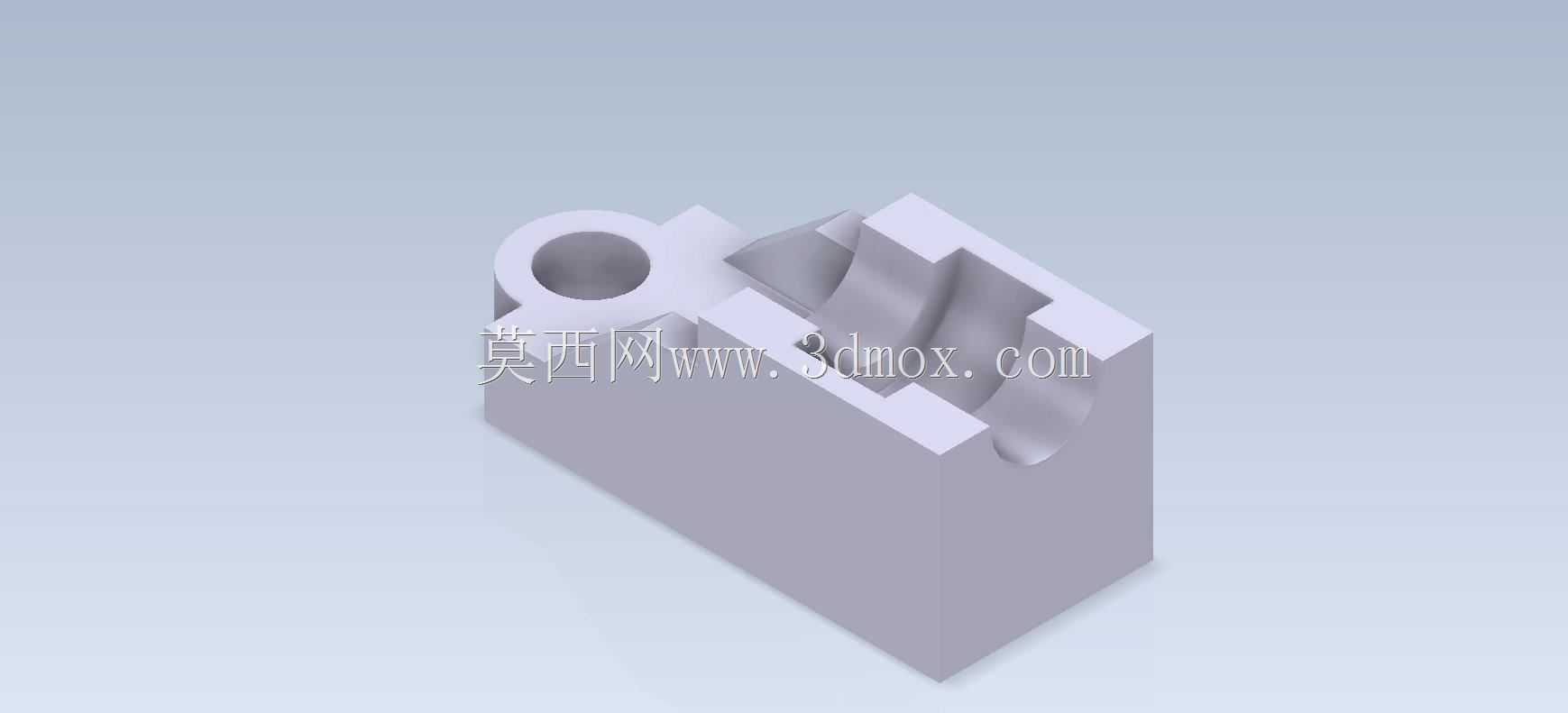

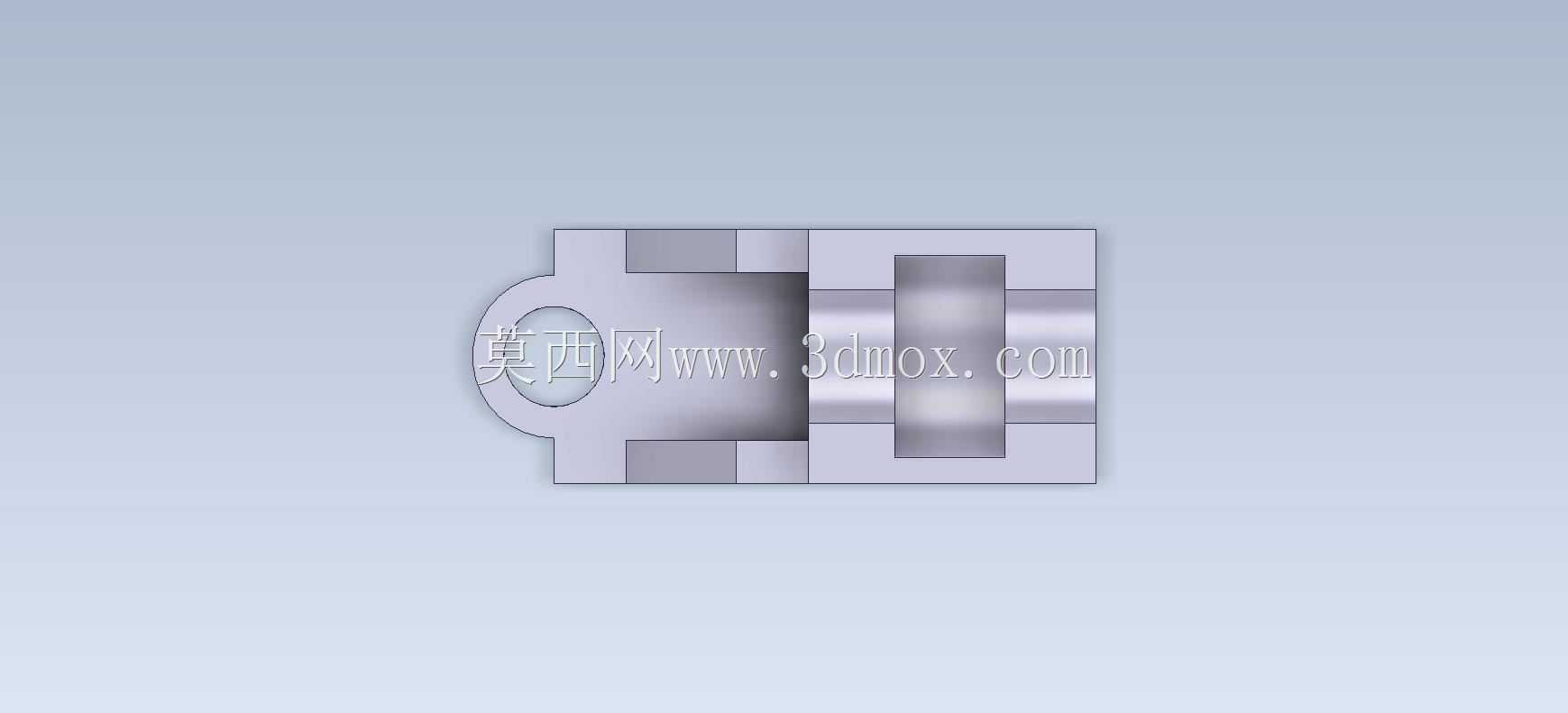

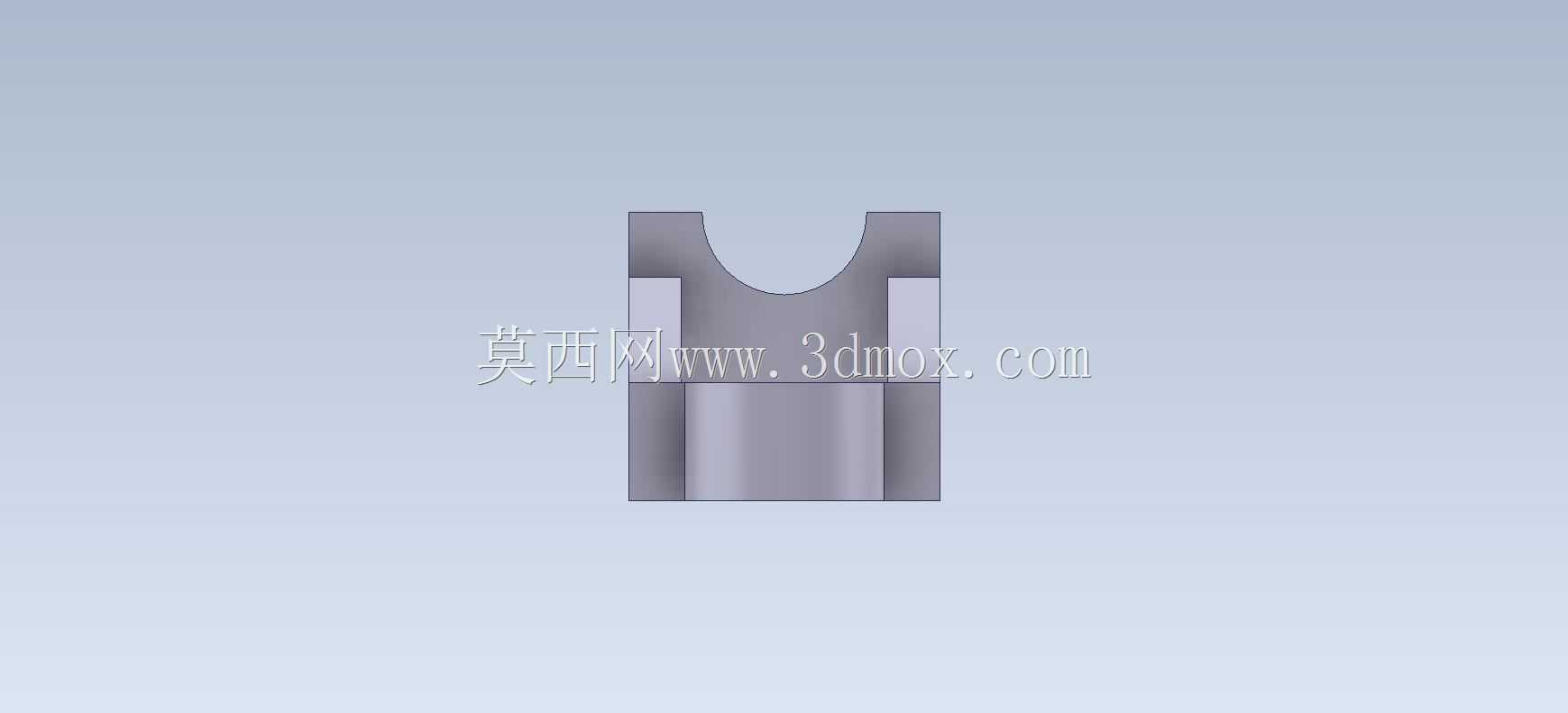

　　这类带圆弧槽的块状支座零件，常见于小型自动化生产线的工位辅助定位场景，也会作为教学实训环节的典型建模练习载体，帮助刚接触三维建模的从业者熟悉拉伸、切除、圆角、拔模等基础特征的组合运用逻辑。从结构功能来看，零件左侧伸出的圆柱段开有同轴通孔，是核心的安装定位孔位，装配时可穿过销轴或螺栓，将整个支座固定在设备的基板或型材架上，孔位的同轴度公差直接影响后续安装部件的位置精度，建模时需要保证孔的轴线与圆柱段外圆轴线完全重合，避免装配时出现卡滞或定位偏移的问题。零件主体的块状结构上开设的两组对称圆弧凹槽，是用来承托圆柱形杆件或轴类零件的定位面，凹槽的圆弧半径需要与被承托工件的外圆半径匹配，接触面的表面粗糙度要求较高，

　　实际加工时通常会在铣削成型后做精修处理，保证工件放置后不会出现晃动，同时凹槽两侧的凸起挡边可以限制被承托轴件的轴向窜动，不需要额外加装轴向定位挡圈就能实现基础的限位功能。连接左侧圆柱段与主体块的斜向加强筋，是结构强度优化的关键设计，斜筋的厚度与过渡圆角经过受力校核，当支座承受上方放置工件的垂直载荷时，斜筋可以分散圆柱段与主体连接处的应力集中，避免长期受载后连接处出现开裂变形，建模时需要注意筋板与相邻面的过渡圆角不能过大，否则会干涉安装孔位的装配空间，也不能过小导致应力集中系数过高，削弱加强效果。从安装边界来看，零件的底部为完整的平面，安装时可直接贴合在设备安装面，不需要额外加工适配的沉台，

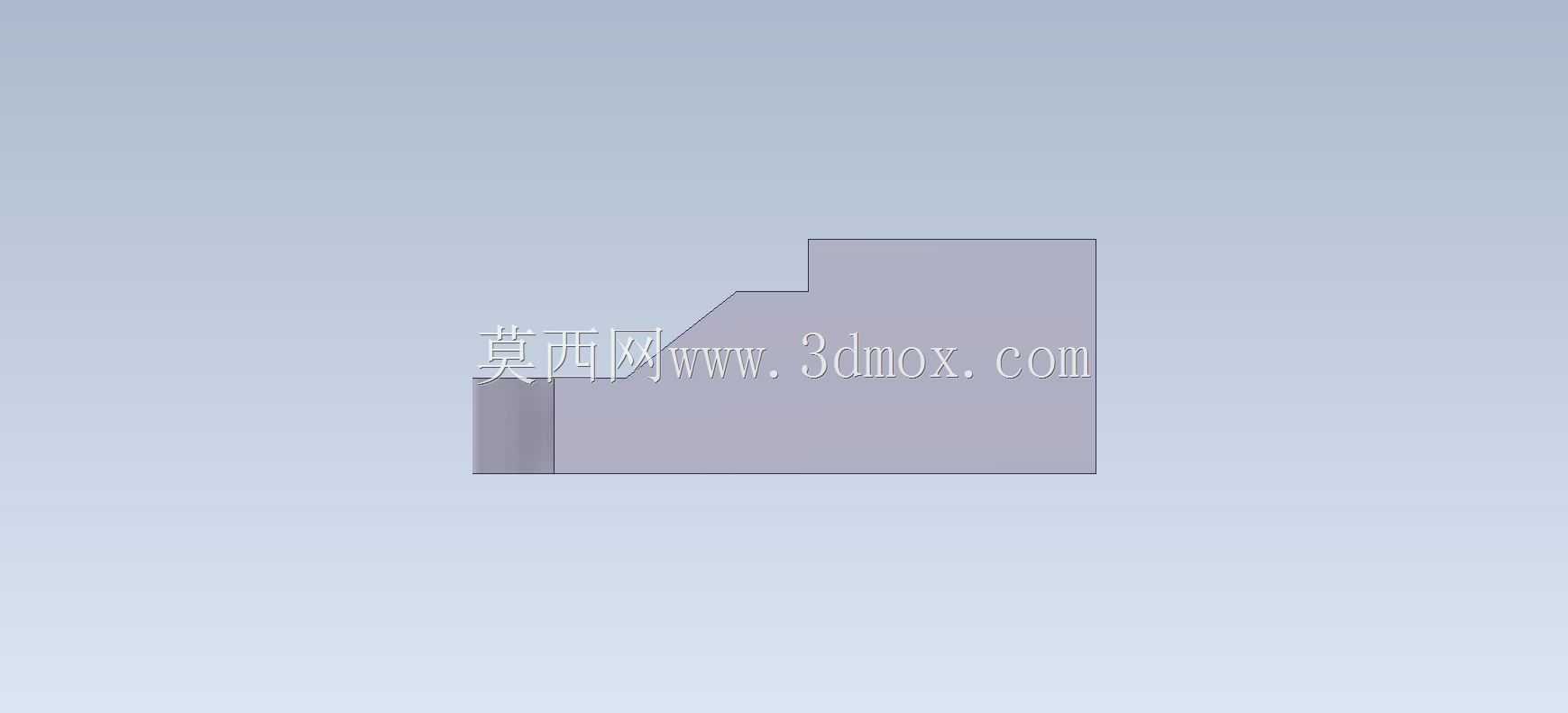

　　整体外轮廓的长宽高尺寸适配小型工位的安装空间，不会占用过多的设备台面位置，主体块的侧面为垂直平面，可作为相邻部件安装的定位基准面，装配时可以靠百分表打表找正侧面的平面度，保证整个支座的安装位置与设备坐标系对齐。在实际建模练习过程中，这类零件的绘制逻辑通常是先绘制主体块的截面轮廓拉伸生成基础实体，再依次添加左侧圆柱安装段、切除安装通孔、绘制圆弧凹槽的截面做切除拉伸，最后添加加强筋与各处过渡圆角，绘制时需要注意各个特征的先后顺序，比如圆角特征要放在实体特征全部完成之后再添加，避免过早添加圆角导致后续特征的草图参考丢失，同时要注意凹槽的对称度要求，绘制草图时要以主体块的对称中心线为基准标注尺寸，保证两侧凹槽的位置完全对称，

　　避免后续承托轴件时出现偏载。这类零件虽然结构简单，但涵盖了机械结构设计中最常见的安装定位、载荷承载、应力分散等设计思路，是机械设计从业者入门阶段必须掌握的典型结构，很多实际生产中的小型支座、定位块类零件，都是在这类基础结构上根据实际工况调整尺寸、添加功能特征演化而来的，熟练掌握这类基础零件的建模与设计逻辑，能为后续复杂设备的结构设计打下扎实的基础。在实际生产应用中，这类支座如果用于自动化生产线的工件承托工位，还可以根据输送工件的重量调整壁厚与筋板尺寸，如果工件重量较轻，可以适当减小壁厚降低零件重量与材料成本，如果工件重量较大，则需要加大筋板厚度、增加安装孔的数量，提升整体的承载能力，同时圆弧凹槽的表面可以根据耐磨需求增加淬火处理或者镶嵌耐磨衬套，延长零件的使用寿命，避免长期摩擦导致凹槽尺寸超差，影响工件的定位精度。
