带半圆弧定位槽的立式支撑连接构件

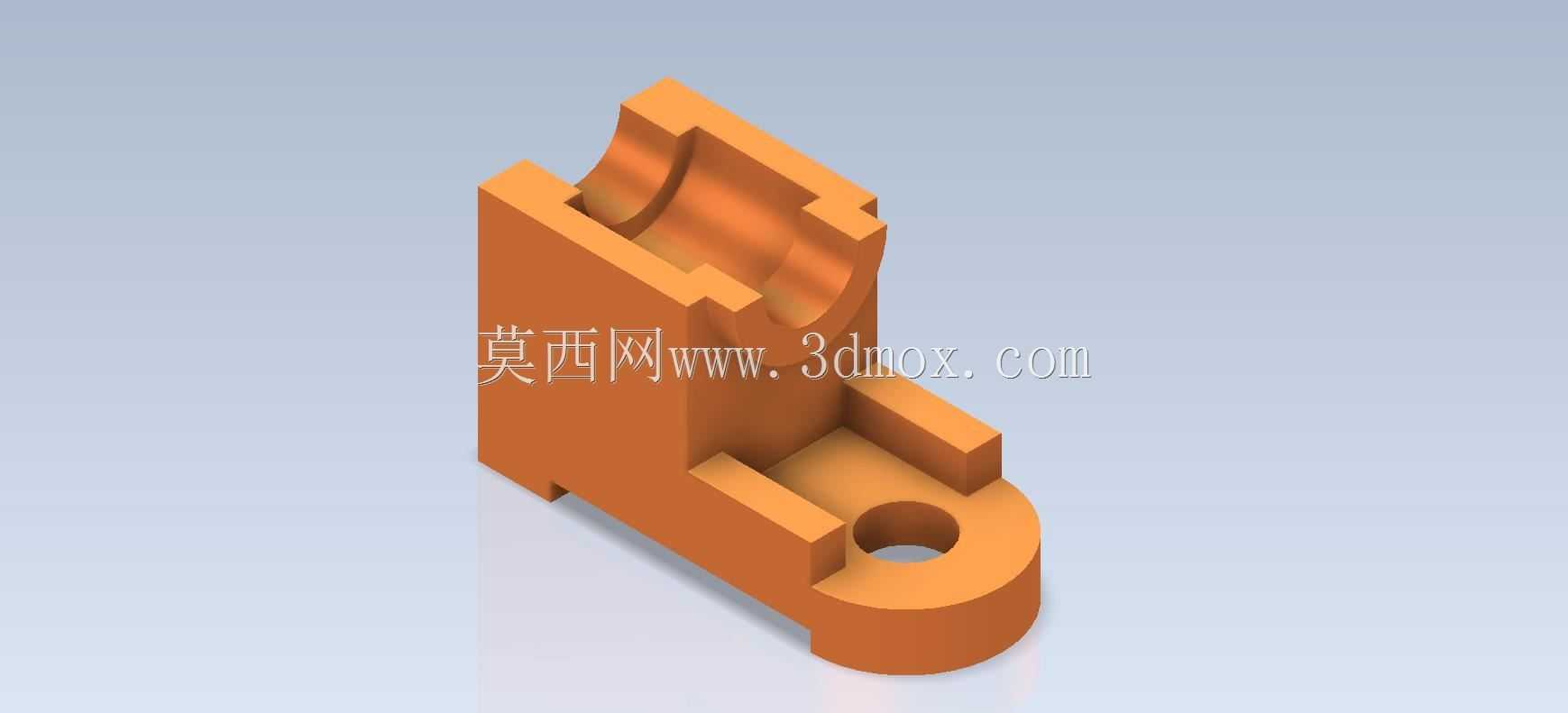

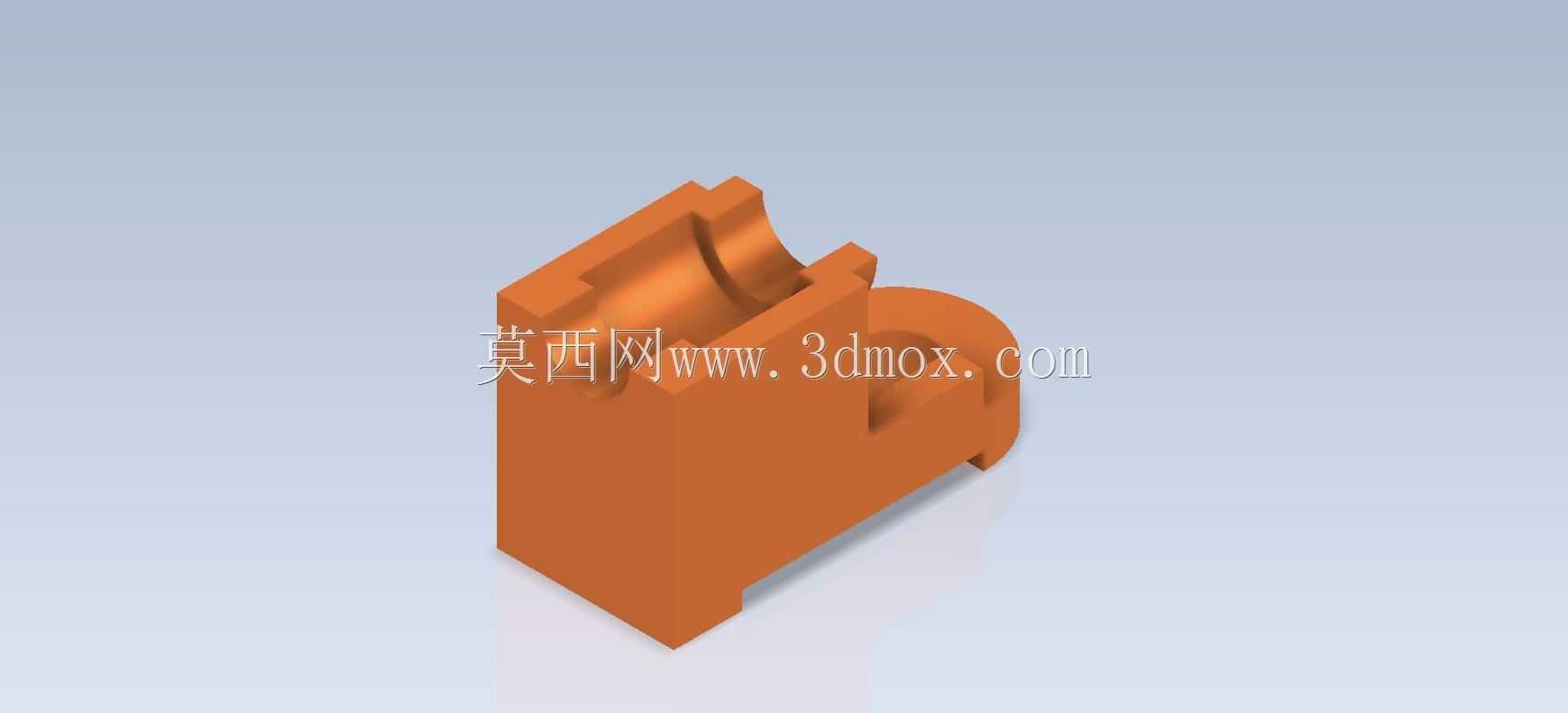

　　该构件属于小型设备内部的支撑连接类零件，在轻工自动化输送线的侧边挡料定位机构、小型实验台的工装夹具定位模块、桌面级非标设备的轴系支撑单元中都能见到这类结构的应用，主要承担径向承载、轴向限位以及相邻部件的连接固定作用，不需要承受大吨位冲击载荷，更多是满足小空间内的精准定位与稳定支撑需求。从结构设计逻辑来看，主体采用立式块体作为承载基础，块体上部开设的半圆弧定位槽，主要用于匹配直径适配的圆柱类杆件，比如导向光轴、小型辊筒的端轴，槽口两侧预留的凸起挡边能够限制杆件的轴向窜动，避免杆件在往复运动或者转动过程中从槽位脱出，相比整圆式的轴孔结构，这种开口半圆弧槽的装配难度更低，不需要从轴端穿装，直接侧向卡入即可完成初步定位，

　　在需要频繁拆装调整的工位上，这种结构的维护效率会提升不少。构件下部延伸出的带孔凸耳，是整个零件的安装固定位，凸耳上的通孔用于穿装紧固螺栓，安装时可以将整个构件锁定在设备基板或者型材架的指定位置，凸耳做了圆弧过渡处理，一方面是减少尖角处的应力集中，避免长期受载后出现裂纹，另一方面也能避免安装时尖角划伤操作人员或者相邻的管线。主体块体中部的下沉式台阶槽，主要用于容纳配套的滑块或者小型功能模块，槽体的侧壁可以作为滑动导向面，限制嵌入模块的左右偏移量，让配套部件只能沿着预设的方向做直线移动，槽底预留的避让空间能够避免模块运动时和主体结构发生干涉，同时也能减少零件整体的材料用量，在不降低结构强度的前提下控制零件自重。

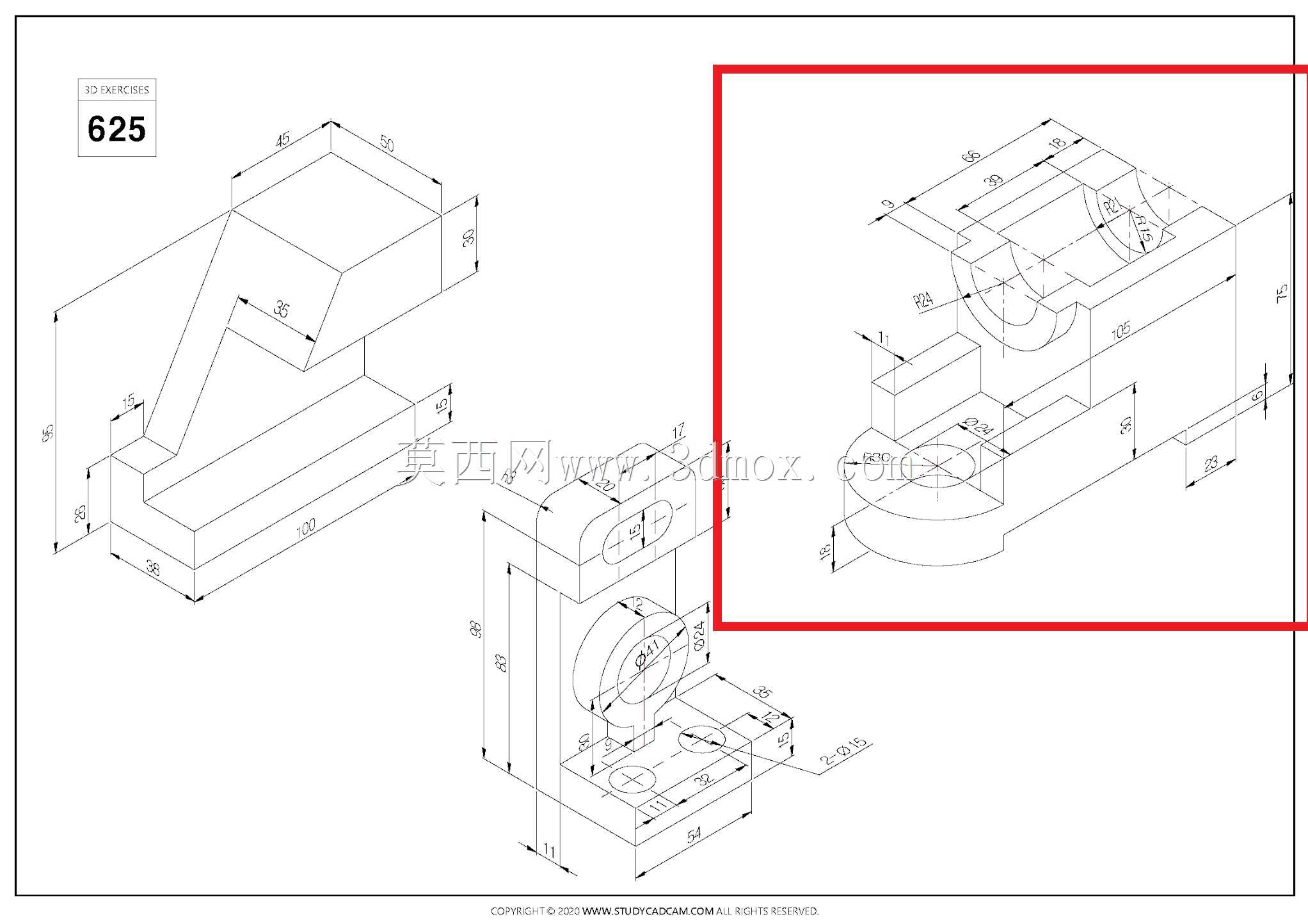

　　从建模与加工适配的角度来说，整个零件的所有特征都采用规则的拉伸、切除命令生成，没有复杂的曲面结构，常规的数控铣削或者3D打印都能完成加工，零件的所有棱边都做了微小的倒角处理，既可以去除加工产生的毛刺，也能在装配时起到导向作用，方便相邻部件的对位安装。尺寸边界方面，零件的整体高度控制在小型设备的安装空间允许范围内，不会超出周边部件的安装干涉区，半圆弧槽的直径公差按照IT7级精度设计，能够和配套的光轴实现间隙配合，既保证转动或者滑动的顺畅性，又不会出现过大的旷量，下部安装孔的中心距严格匹配常用铝型材的槽孔间距，不需要额外加工转接板就能直接固定在标准型材框架上，适配性较强。在实际工况中，

　　这类零件的受力方向主要是垂直向下的压力以及半圆弧槽处受到的径向推力，因此主体块体的壁厚做了针对性的加厚处理，尤其是半圆弧槽的背部位置，壁厚比其他位置增加了近三分之一，避免长期受载后出现槽口变形的问题，凸耳和主体连接的位置做了圆角过渡，分散安装螺栓预紧时产生的应力，防止连接位置出现断裂。和常规的一体式轴座相比，这种带侧向开口槽和下部安装凸耳的结构，更适合在安装空间局促、需要快速调整轴系位置的场景下使用，不需要拆解整根轴系就能完成支撑件的更换或者位置调整，在小型非标设备的迭代调试阶段，这种结构的实用性非常突出，能够大幅缩短设备的调试周期，降低拆装维护的人力成本。
