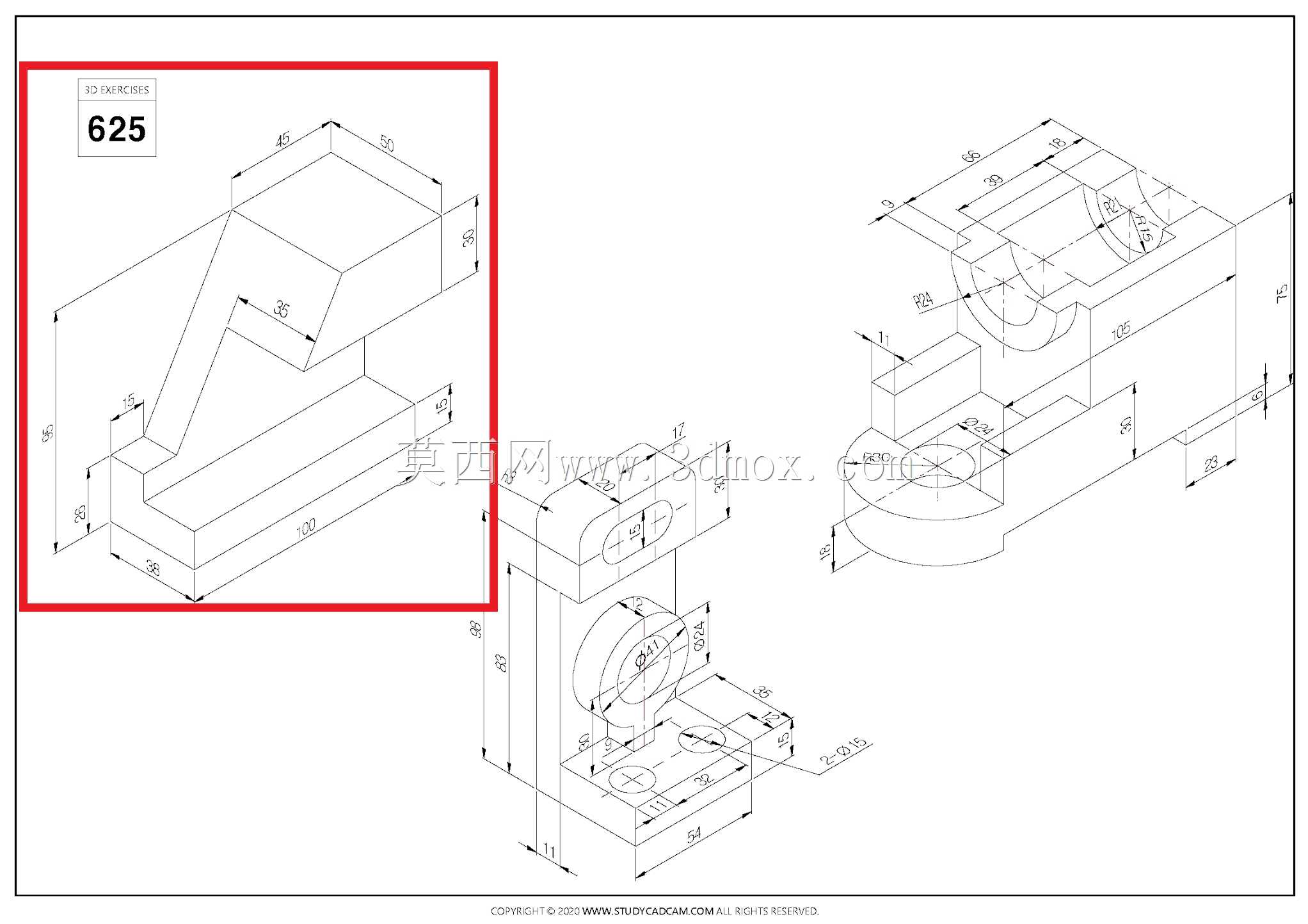

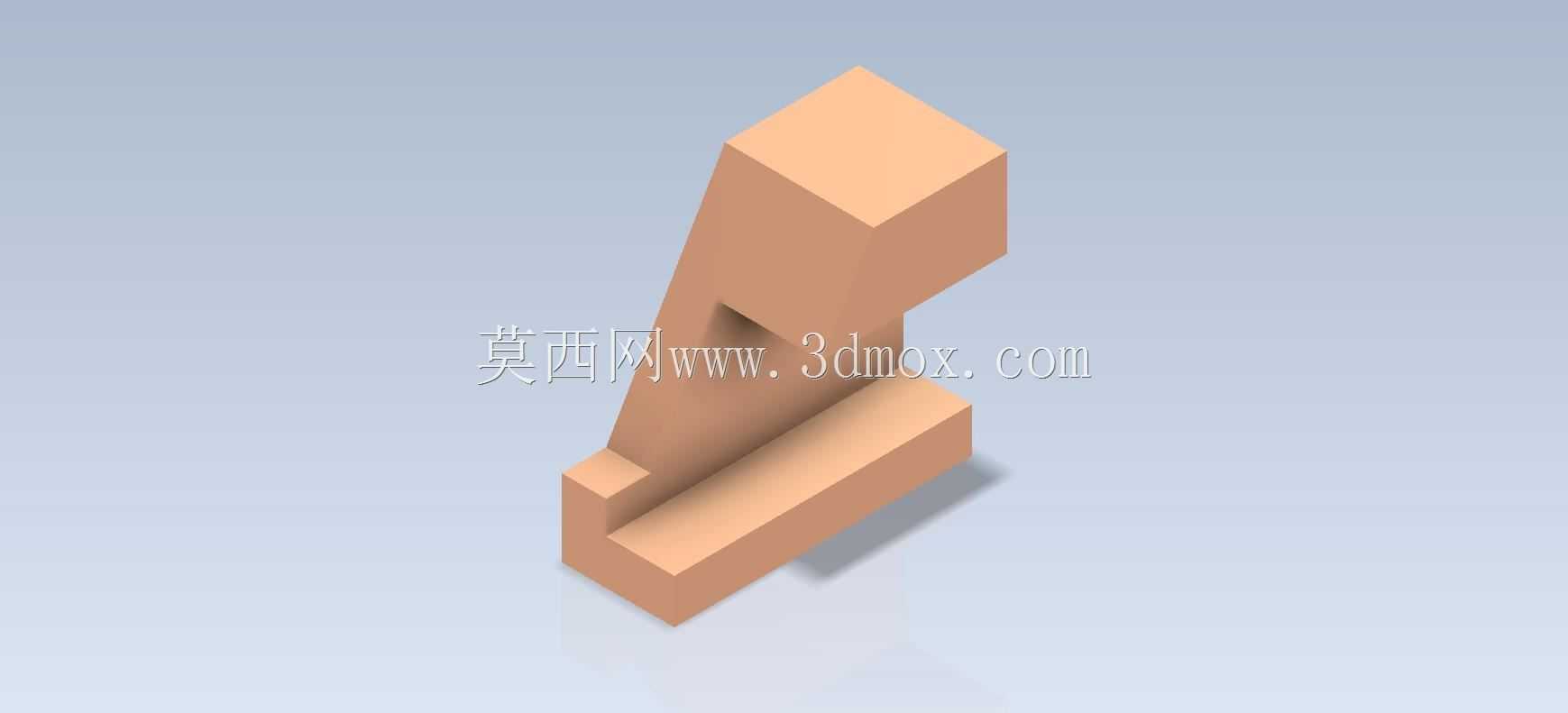

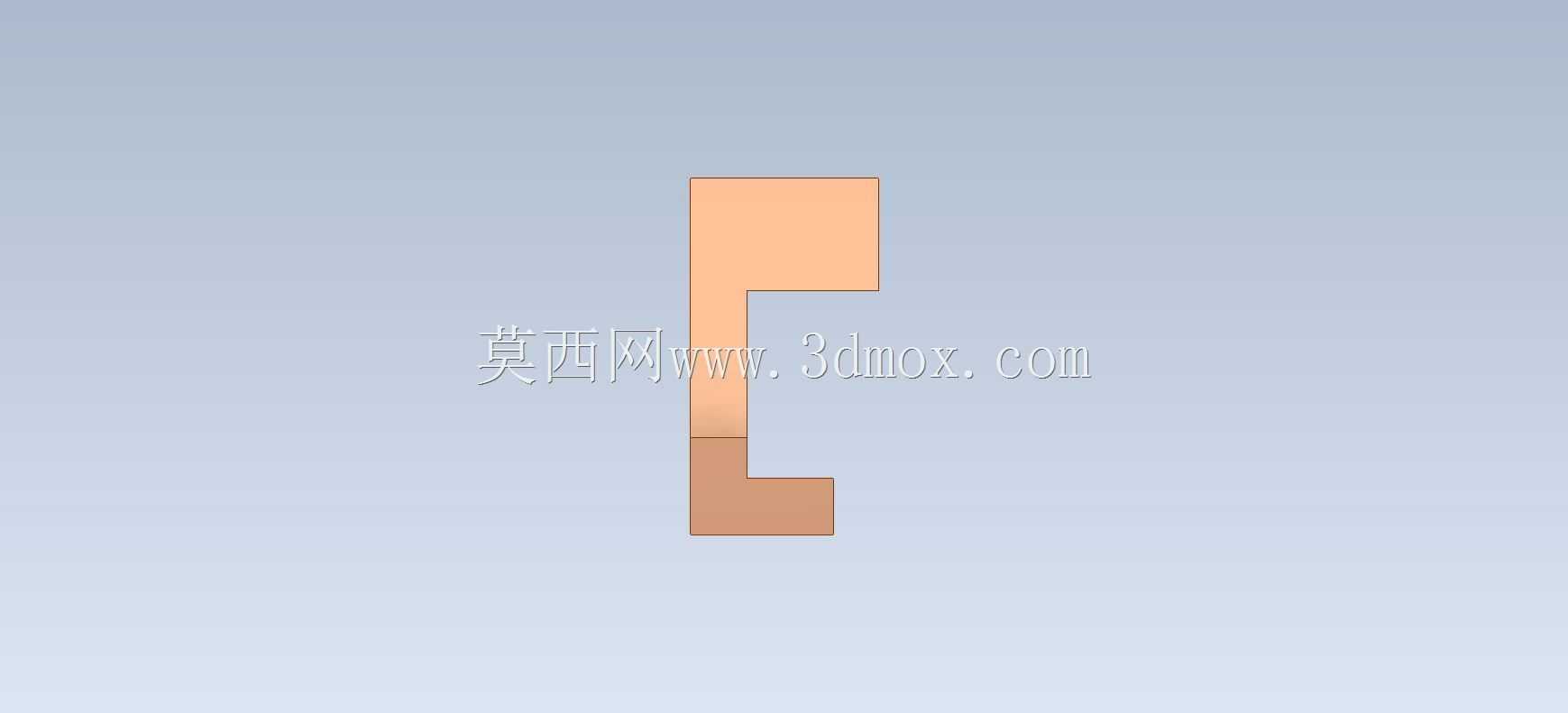

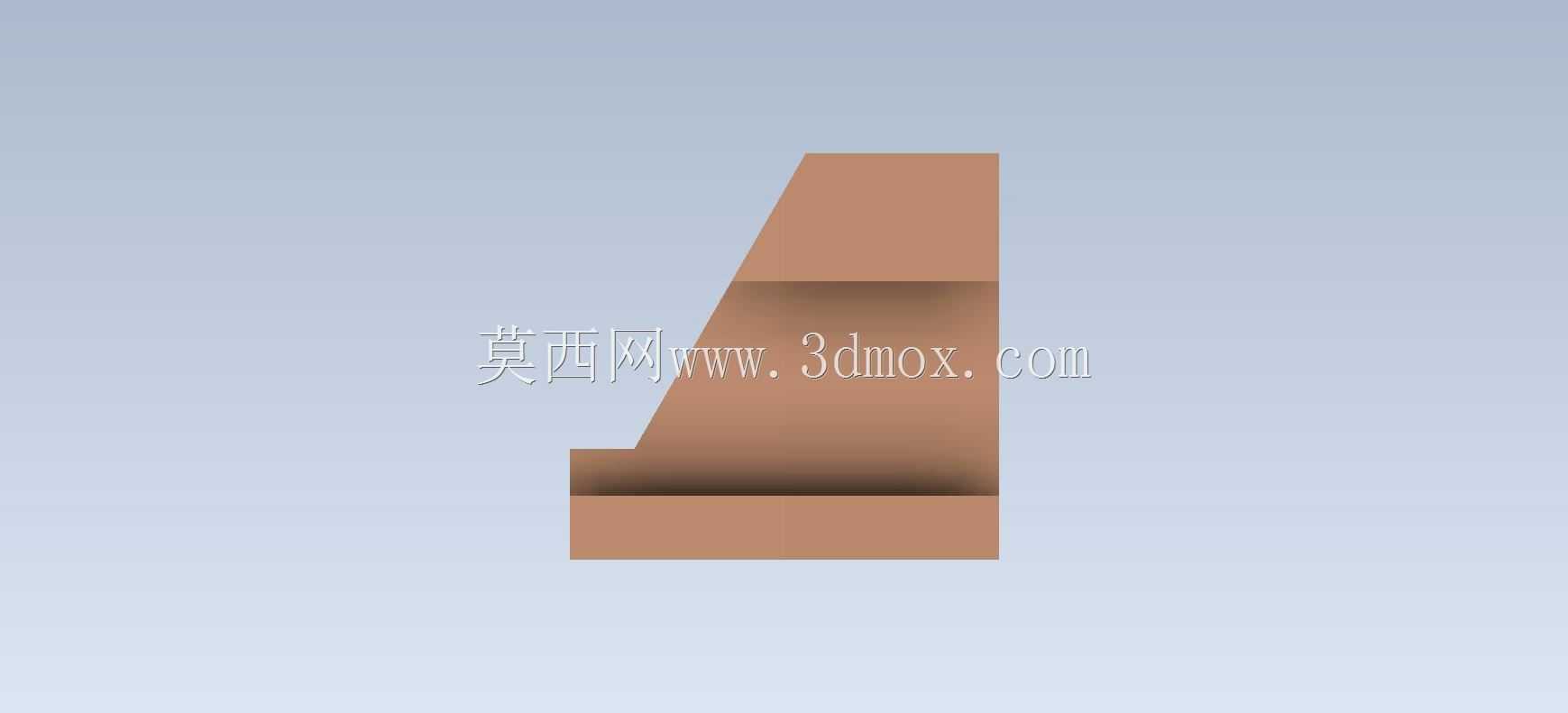

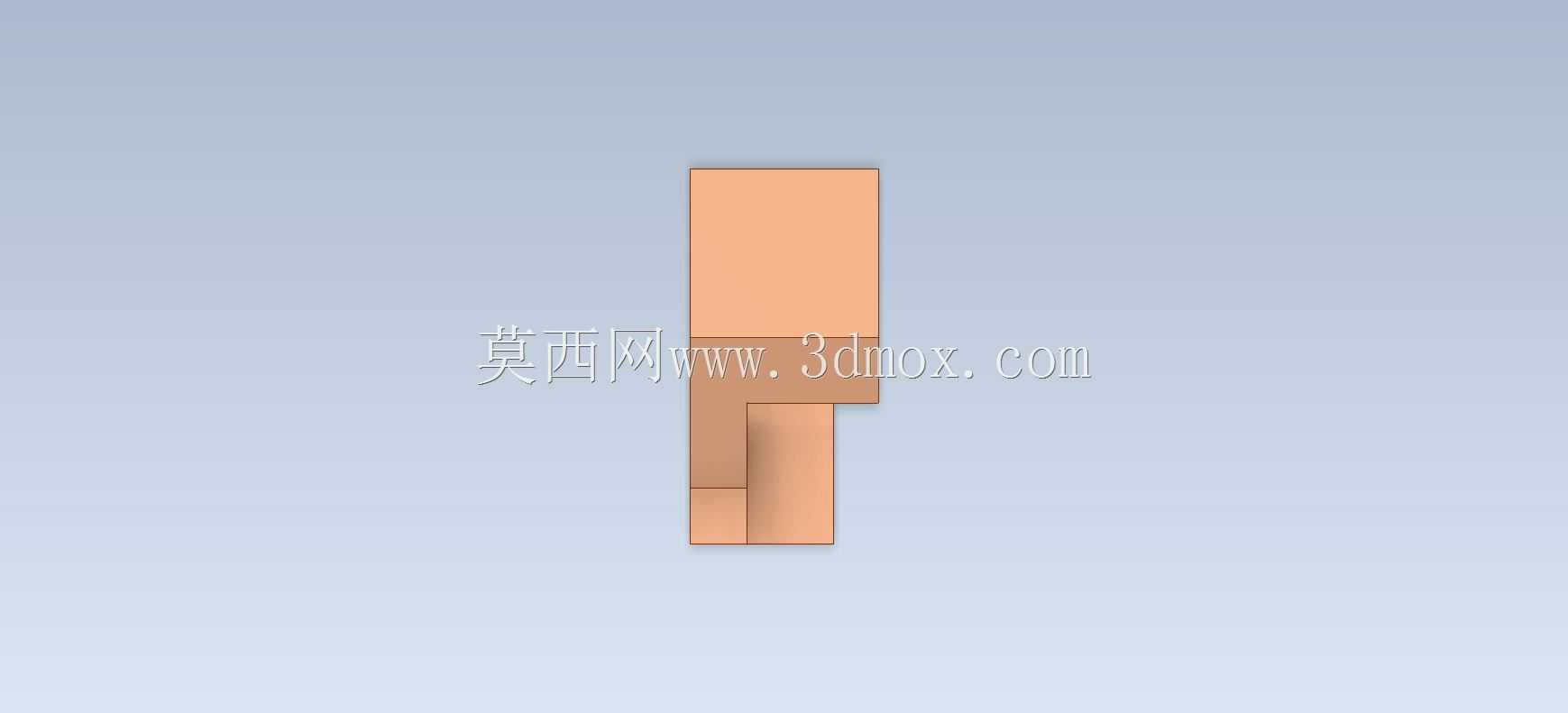

斜置带槽支撑定位块结构练习件

　　这类带斜向支撑主体与底部定位槽的块状零件，在工装夹具、小型输送线侧挡定位、非标设备的工位承托结构中十分常见，日常做建模练习时拆解这类结构，能快速掌握实体拉伸、拔模斜度控制、凸台与槽体的布尔运算逻辑，对后续做实际工业零件建模有很强的实操参考价值。从实际应用场景来看，这类零件多作为辅助定位构件使用，比如在小型工件的铣削加工工装中，它可以通过底部的通槽卡在工装底板的导轨条上，调整好位置后通过侧面的紧定螺钉锁死，斜向的立面刚好抵住待加工工件的斜向定位面，避免工件在切削受力时发生位移；在轻型自动化装配线的工位上，这类零件也可作为工件到位后的硬限位块，承受气缸推件时的侧向冲击力，因为整体是实心块体结构，抗形变能力要优于钣金弯折的限位件，适合反复受载的工位场景。

　　设计这类零件的时候，首先要明确安装边界：底部的定位槽宽度需要和配套使用的导轨宽度做间隙配合，通常单边留0.05到0.1mm的间隙，保证滑动顺畅的同时不会出现过大的晃动间隙，槽的深度要覆盖导轨厚度的三分之二以上，避免受侧向力时零件从导轨上脱出；斜向的主体支撑部分，斜度需要匹配被定位工件的接触面角度，建模时要先做基准面的角度偏移，再在斜基准面上绘制主体截面轮廓做拉伸，斜体与底部基座的衔接处要做圆角过渡，避免应力集中导致受冲击时衔接位置开裂，很多新手建模时容易忽略这个过渡圆角，实际加工出来的零件在反复受载后很容易在直角衔接处出现裂纹。

　　从功能特性上看，这个零件没有复杂的运动机构，属于纯静态的承托定位构件，因此建模时不需要考虑运动间隙，重点要控制各个安装面的平面度与角度公差：底部与导轨接触的槽面平面度要控制在0.02mm以内，保证安装后不会出现翘曲；斜向的定位工作面粗糙度要达到Ra1.6以上，避免长期摩擦后出现过快磨损，和工件接触时也不会刮伤工件表面。零件顶部的方形凸台，一方面是为了增加支撑面的高度，匹配不同高度工件的定位需求，另一方面也可以在凸台侧面加工螺纹孔，安装聚氨酯缓冲垫，降低工件接触时的碰撞噪音，同时减少硬接触带来的工件表面损伤。

　　建模过程中要注意几个容易出错的尺寸边界：整体的总高度不能超过工位的预留安装空间，通常这类小型定位块的高度控制在80到120mm之间，避免过高导致支撑稳定性下降；底部基座的厚度要保证在15mm以上，才有足够的强度承受侧向冲击力，如果基座过薄，锁紧紧定螺钉时很容易导致基座变形，让定位槽的配合间隙变歪，滑动时出现卡滞。另外斜体部分的厚度要均匀，避免出现壁厚突变导致的加工应力残留，如果是采用铝型材加工的话，壁厚不均还会导致阳极氧化后出现表面色差。很多初学者做这类练习时，容易把槽的位置做偏，导致零件安装后斜向定位面的位置出现偏差，实际建模时要把定位槽的对称中心和零件的整体基准中心对齐，方便后续装配时做尺寸链计算，不用额外补偿偏移量。

　　在实际设备选型替换这类零件时，还要考虑使用场景的载荷特性，如果是用于冲压工位的限位，需要选用45号钢做调质处理，提升整体的抗冲击性能；如果是用于电子件装配的工位，选用6061铝合金做硬质阳极氧化即可，重量更轻也不会生锈，调整位置时更方便。这类零件虽然结构简单，但却是非标设备里用量很大的基础构件，把这类基础结构的建模逻辑、尺寸配合、工艺要求摸透，后续做复杂设备的结构设计时，才能在基础构件选型上少出错误，避免因为小零件的设计缺陷导致整台设备的定位精度下降。
