L型带凸台单孔机械支撑练习构件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698163
  • L型带凸台单孔机械支撑练习构件
  • L型带凸台单孔机械支撑练习构件
  • L型带凸台单孔机械支撑练习构件
  • L型带凸台单孔机械支撑练习构件
  • L型带凸台单孔机械支撑练习构件

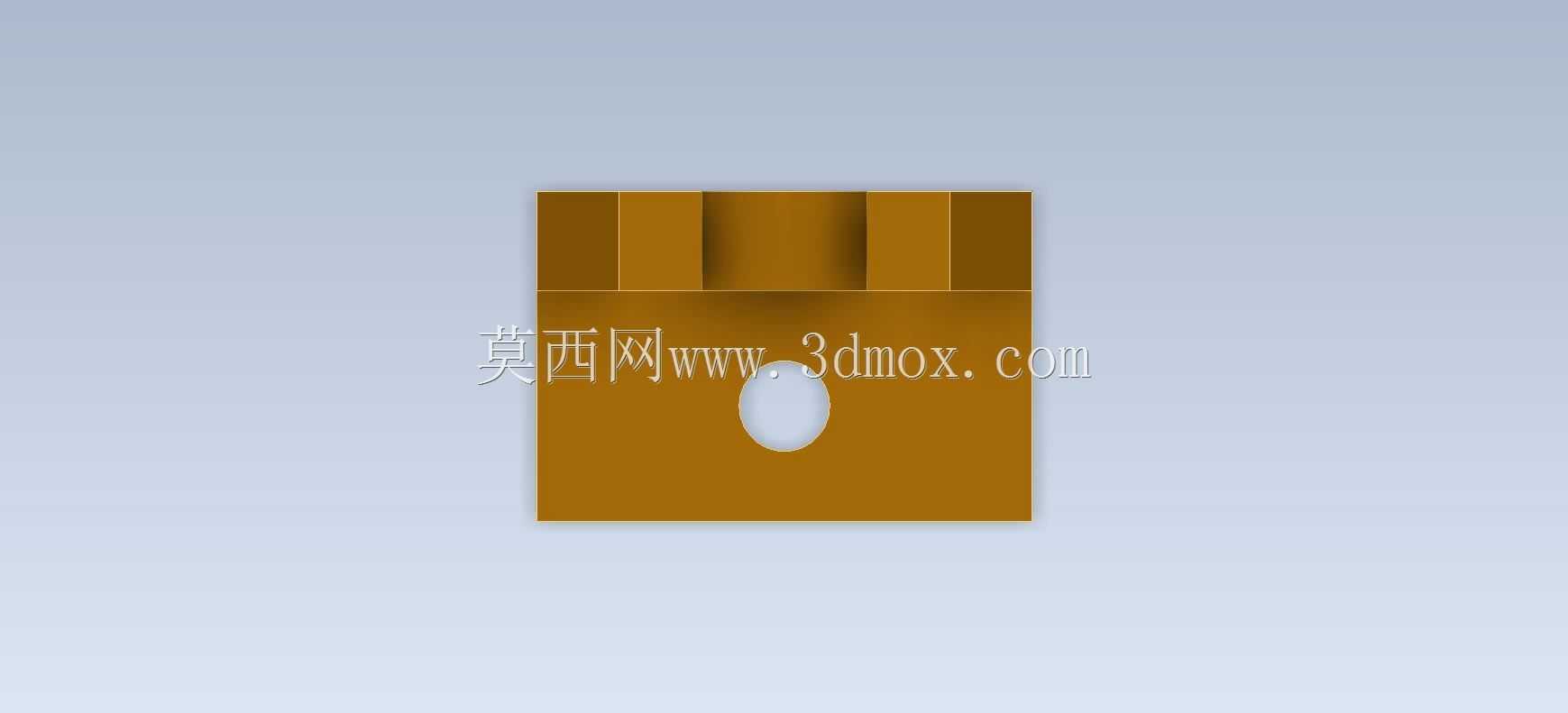

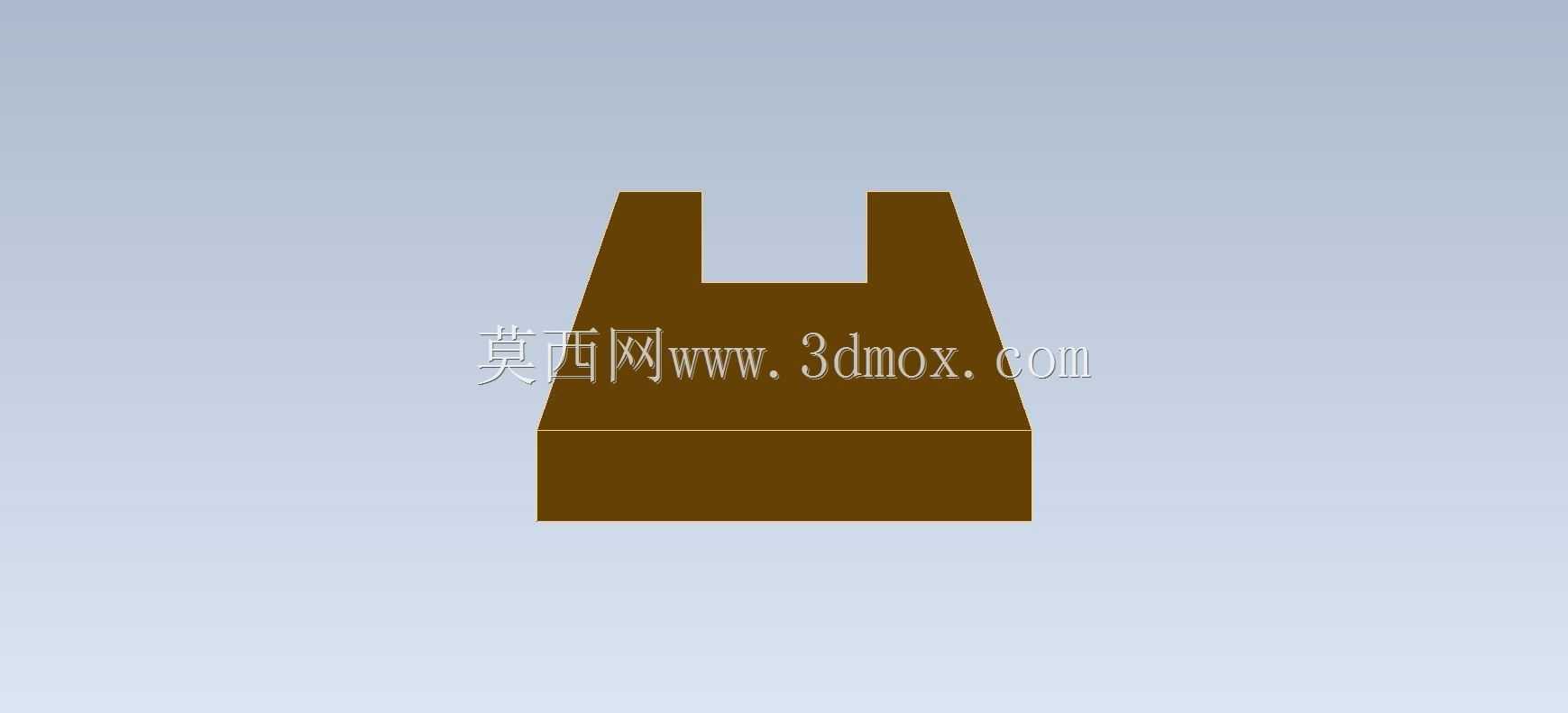

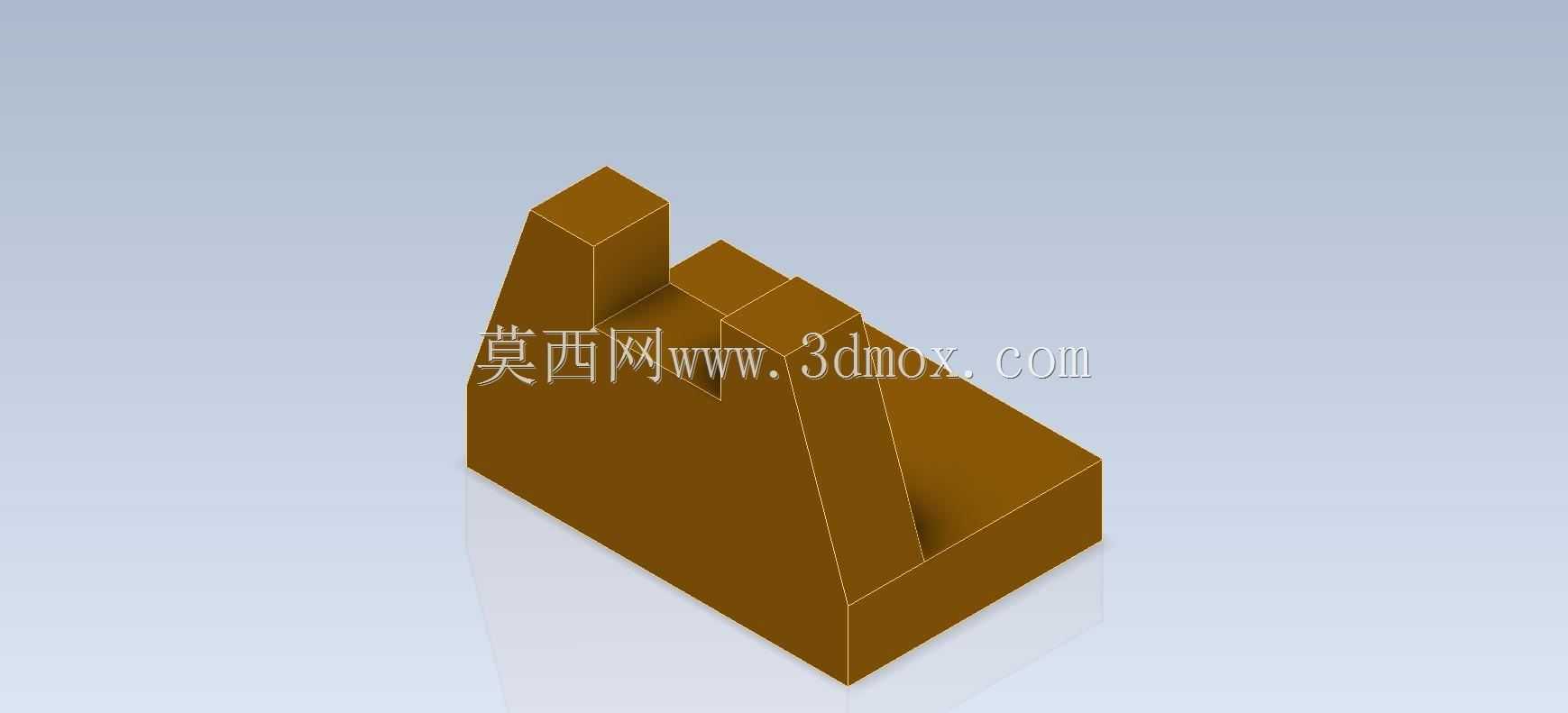

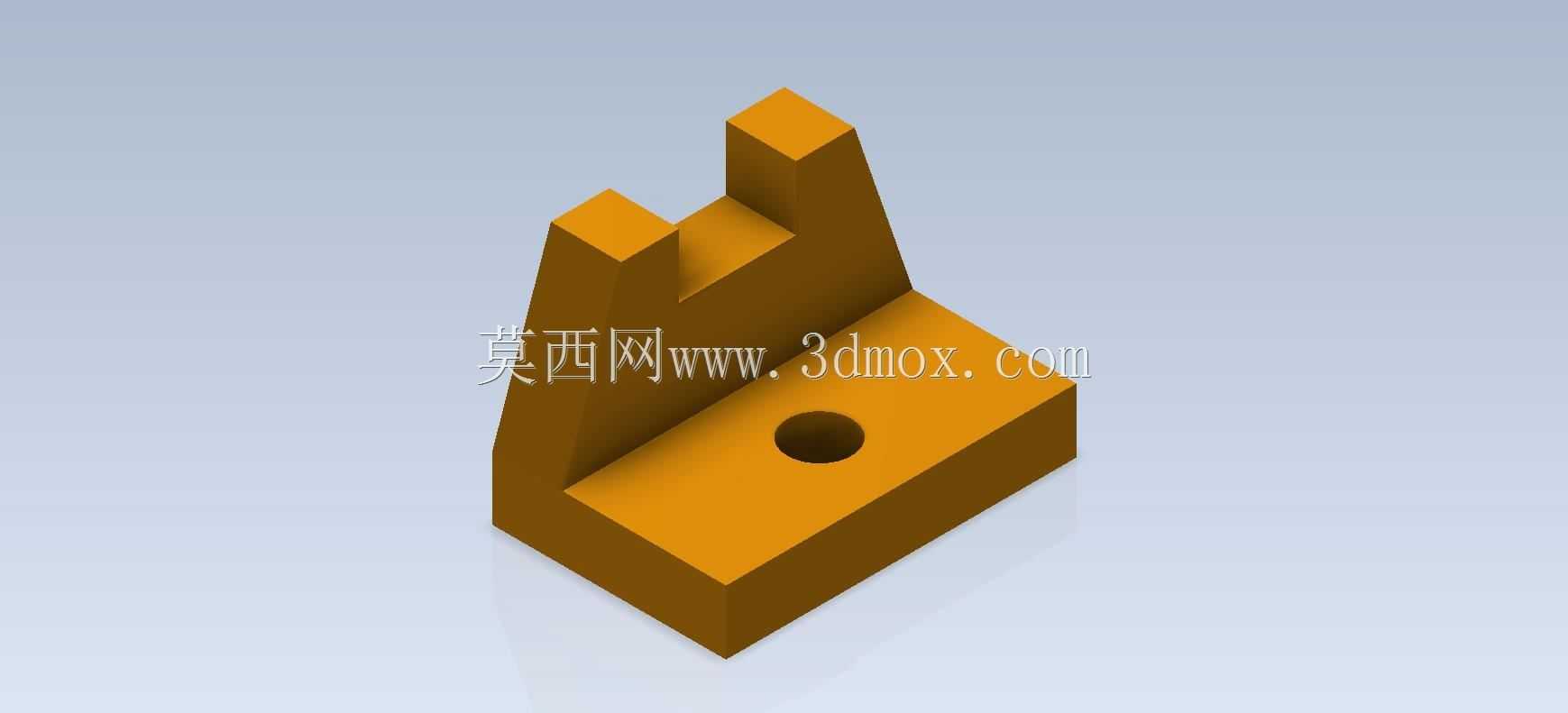

  该构件属于典型的机械结构基础练习件,整体采用L型弯折的基体构型,底部为平整的矩形安装基座,基座中心开设单个贯通圆孔,用于穿装紧固件完成构件与安装面的定位锁附,安装时需保证基座底面与安装面完全贴合,避免出现翘曲导致的连接应力集中。基座向上延伸出立式支撑壁,支撑壁顶端设置两个对称分布的方形凸台,凸台与支撑壁为一体化结构,不存在拼接缝隙,可保证整体结构的刚性与受力一致性。

  从实际应用场景来看,这类构型常出现在小型自动化设备的侧边定位支撑、工装夹具的侧向挡块、输送线的辅助限位座等位置,两个顶端凸台可用于卡装小型传感器支架、承托轻质管线导向件,或是作为小型气动元件的安装定位基准,凸台的方形截面可避免安装配件时出现周向转动,无需额外设置防转结构即可保证安装位置的稳定性。

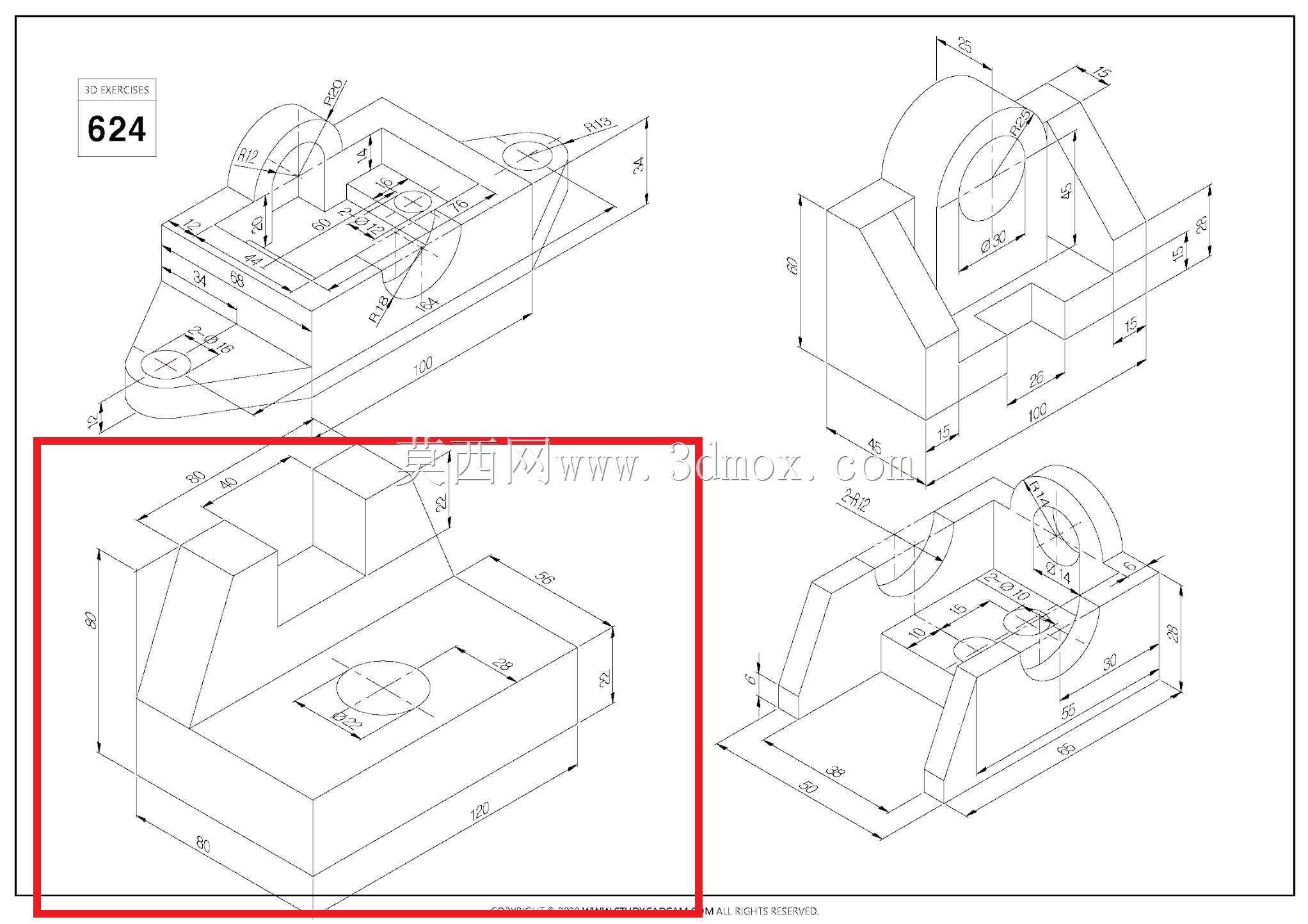

  设计过程中首先确定底部安装孔的中心位置,以孔中心为基准推导基座的长宽边界,保证孔边到基座各侧边的距离满足紧固件安装的扳手空间要求,避免螺栓装配时与侧壁发生干涉。立式支撑壁的厚度根据侧向受力需求设定,若用于承受较大侧向推力,可适当增加壁厚并在壁与基座的交接处设置圆角过渡,降低应力集中系数,避免长期受载后交接位置出现断裂。顶端两个凸台的间距根据待安装配件的安装孔距匹配,凸台高度需保证配件安装后不会与支撑壁顶面发生剐蹭,同时凸台的顶面平面度需控制在合理公差范围内,保证配件安装后的水平度符合使用要求。

  尺寸边界方面,底部基座的长宽尺寸决定了构件的安装占地空间,选型时需确认安装面的可用区域是否能够完全容纳基座,避免基座悬空导致连接失效;支撑壁的高度决定了顶端安装位的垂直高度,需匹配待安装元件的工作高度要求,避免高度偏差导致元件无法正常对位;贯通安装孔的直径需适配常用的紧固件规格,孔的垂直度公差需控制在合理范围,避免螺栓穿装后出现倾斜,影响锁附强度。

  建模过程中需重点关注各特征的拓扑关系,凸台与支撑壁、支撑壁与基座的交接位置需做合理的工艺圆角处理,既符合实际机加工的工艺要求,避免出现尖锐棱角导致的加工崩边,也能有效降低结构的应力集中风险。基座底面作为安装基准面,建模时需保证其平面度要求,所有垂直于底面的特征都需与基准面保持垂直,避免出现拔模斜度导致的安装偏差,若采用注塑或3D打印工艺加工,可适当添加微小的拔模角度,但需保证安装面的配合精度不受影响。

  这类基础构件的建模练习,核心是掌握基准选择、特征顺序排布、工艺性结构添加的逻辑,从实际加工和装配的角度出发调整各部分尺寸,而非单纯绘制几何外形,每一个尺寸的设定都需要对应实际使用中的装配需求、受力需求、加工需求,才能让模型具备实际工程参考价值,而非仅作为几何绘图练习存在。
