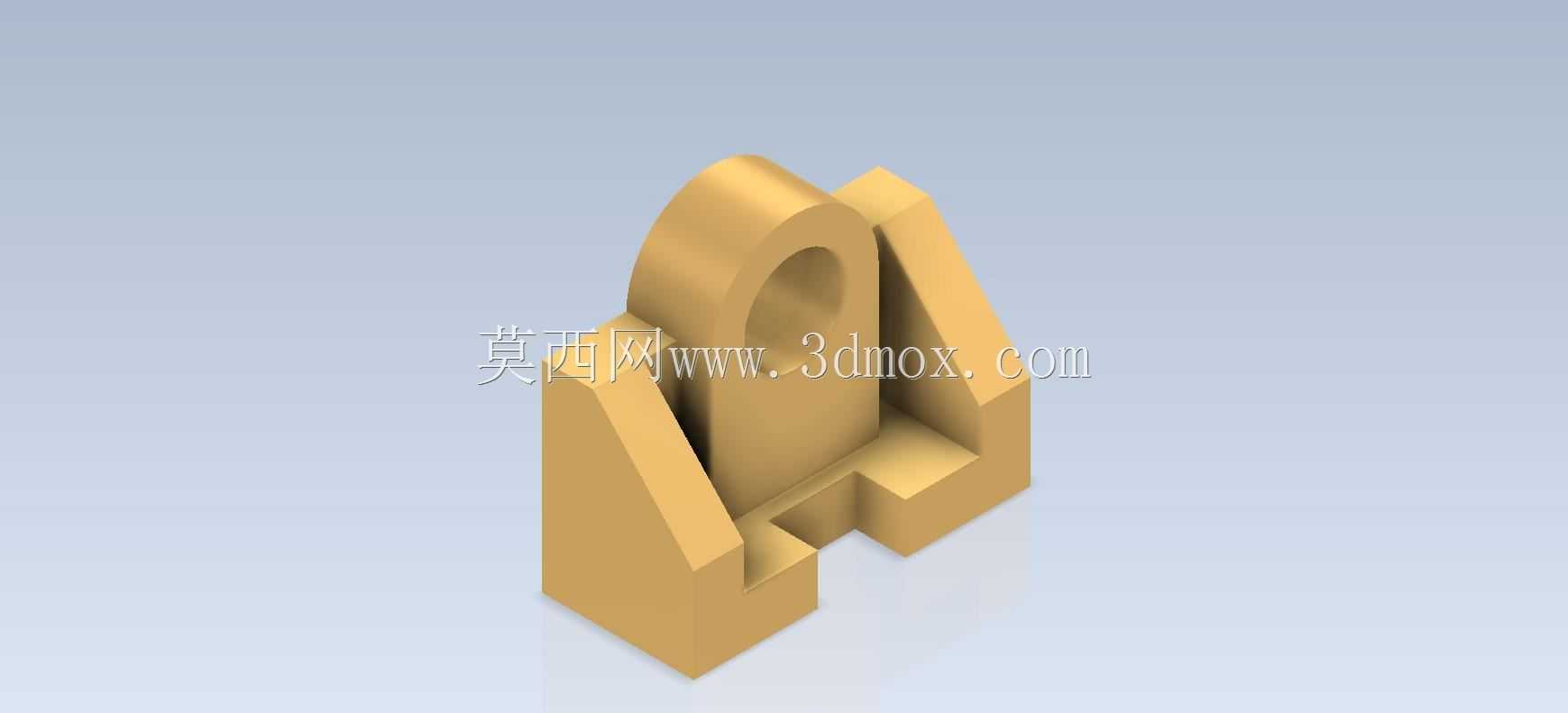

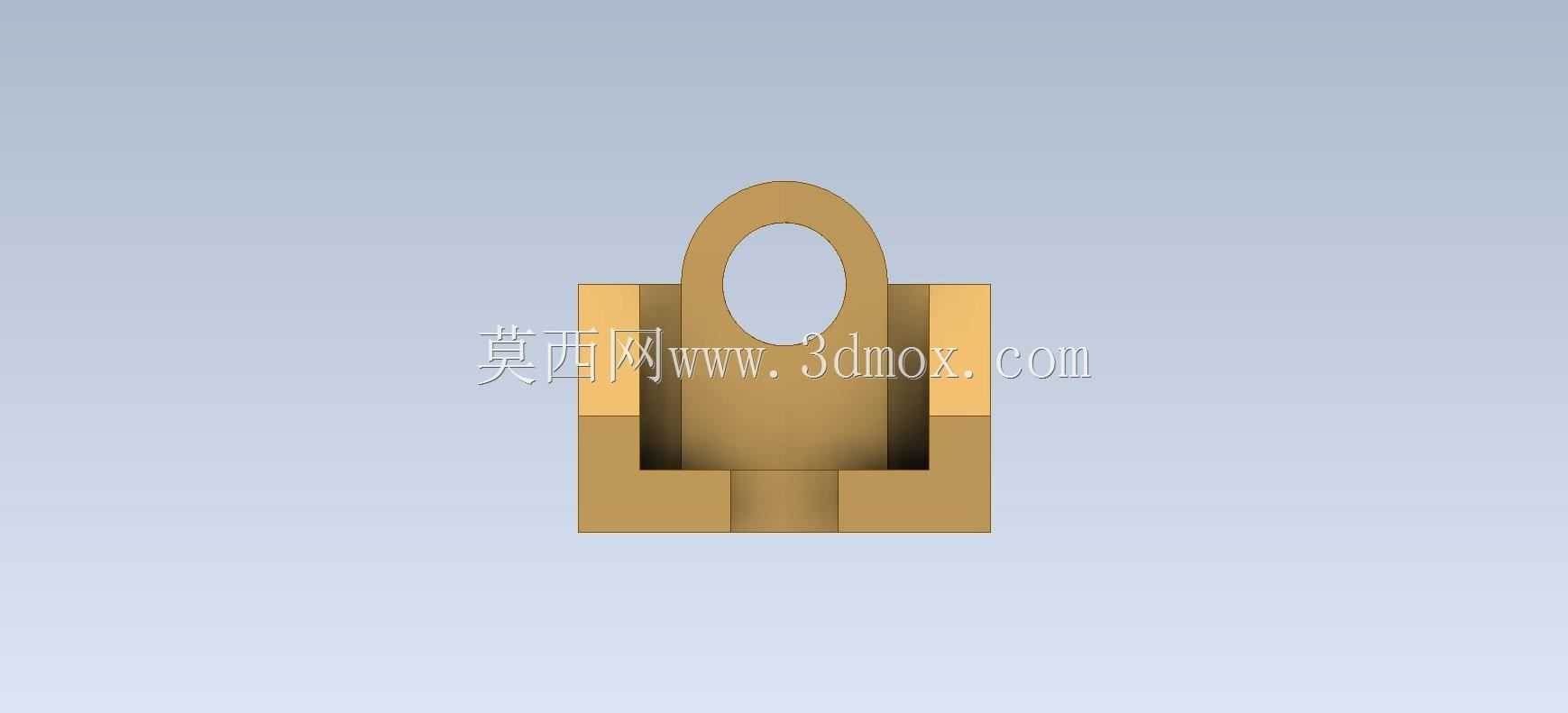

在工装夹具、小型输送线接驳工位以及轻型物料承载架的设计场景中,这类带拱形吊耳的开槽支撑基座是十分常见的定位承载零件,日常主要承担两个核心作用:一是作为工位上的工件定位基准面,给待加工或待装配的小型零件提供稳定的支撑限位;二是通过顶部的拱形吊耳结构,方便整段工位组件的吊装移位,以及日常维护时的快速拆装调整。从结构设计逻辑来看,这个零件的主体采用两侧对称的斜向加强筋布局,没有多余的冗余结构,在保证整体支撑刚性的前提下,尽可能压缩了零件的整体重量,避免在轻型工位架上增加不必要的负载。两侧的斜筋从底部支撑面一直延伸到拱形吊耳的根部,把吊装时的受力直接传导到整个底部安装面,不会出现吊耳根部应力集中导致的断裂问题,
这种筋位布局在小吨位承载的吊装类支撑零件中十分实用,既不需要额外做加厚处理,也能满足日常使用的强度要求。零件中部的开槽结构是核心的功能位,槽口的尺寸边界需要和配套的定位滑块或者工件凸台做公差配合,通常槽宽会按照H7的精度等级做公差预留,槽底的平面度要求控制在0.02mm以内,保证工件放置后不会出现倾斜偏移。槽口的两个边角做了小尺寸的倒角处理,一方面是去除机加工后的毛刺,避免装配时刮伤配套零件的表面,另一方面也能给工件装配提供一定的导向余量,降低对位的难度。顶部的拱形吊耳内孔做了光滑圆弧过渡,没有尖锐的棱角,吊装时吊绳或者吊钩和孔壁接触时不会出现应力切割,能有效减少吊具的磨损,吊耳的厚度和两侧筋位保持一致,
受力时可以实现力流的平顺传导,不会在吊耳和主体连接的位置出现应力断层。从安装边界来看,这个零件的底部是完整的平面结构,安装时可以直接通过螺栓固定在型材工作台或者工装基板上,底部的安装孔位(建模时预留的四个沉头孔位置)间距适配常规的工业铝型材槽距,不需要额外做转接板就能直接安装,整体的外形尺寸控制在小型工位零件的常规范围内,宽度方向不会超过相邻工位的安装间隙,高度方向也不会遮挡上方传感器或者操作工位的作业空间。在建模过程中,这类零件需要重点关注几个结构的处理细节:首先是斜筋和主体、吊耳连接的位置,要做合适的圆角过渡,不能直接做直角连接,否则实际生产时无论是注塑还是铣削加工,直角位置都会出现应力集中,使用过程中受冲击容易开裂;
其次是中部开槽的位置,槽壁和底部平面的垂直度要控制在合理范围内,不然会导致定位工件出现卡滞或者间隙过大的问题;最后是拱形吊耳的内孔中心高度,要和整体重心保持在同一条垂线上,吊装的时候零件不会出现倾斜,避免吊装过程中工件滑落。这类零件日常使用时不需要做特殊的表面处理,普通的碳钢材质做发黑防锈处理即可,如果是用在有腐蚀环境的工位,可以换成不锈钢材质加工,整体的结构通用性很强,只需要调整中部槽的宽度、吊耳内孔的直径以及整体的高度尺寸,就能适配不同承载重量、不同定位需求的工位场景,是机械结构设计入门阶段非常典型的筋位承载、功能槽定位、吊装结构一体化的练习案例,能帮助建模者快速掌握对称结构建模、筋位受力传导设计、安装公差预留的核心思路,理解结构设计中“强度足够、功能优先、安装便捷”的核心原则,避免出现为了外观好看增加多余结构、反而提升加工成本和安装难度的问题。
