带吊环安装座的机加工定位基座结构

　　这类带一体式吊环的安装基座，多应用在小型工装夹具的承载定位场景，也可作为轻型气动元件、小型传感器模组的安装承载基体，在自动化生产线的旁侧辅助工位、小型实验台架的搭建中较为常见，日常工况下主要承担垂直方向的静载荷，同时兼顾侧向的定位限位作用，避免搭载的功能元件在设备运行振动中出现偏移错位。

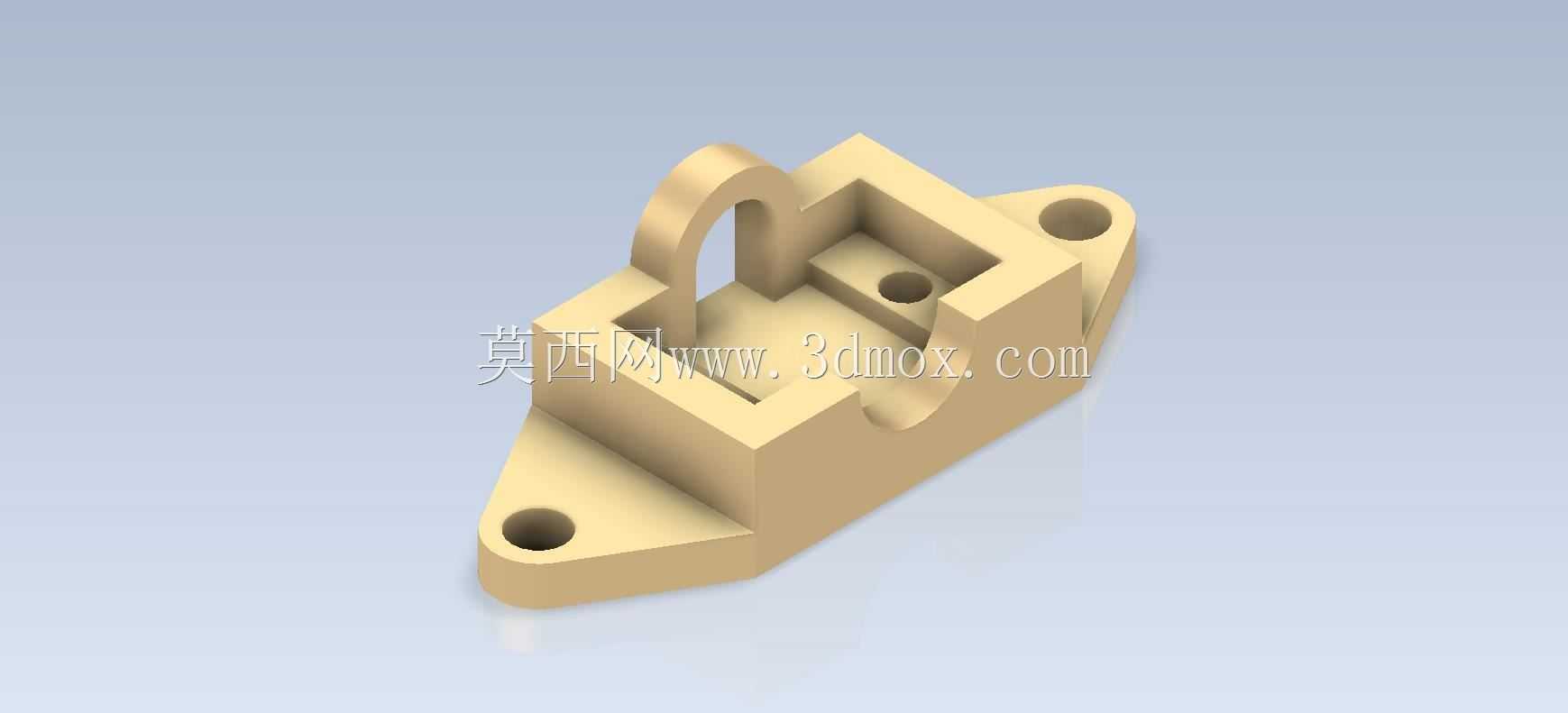

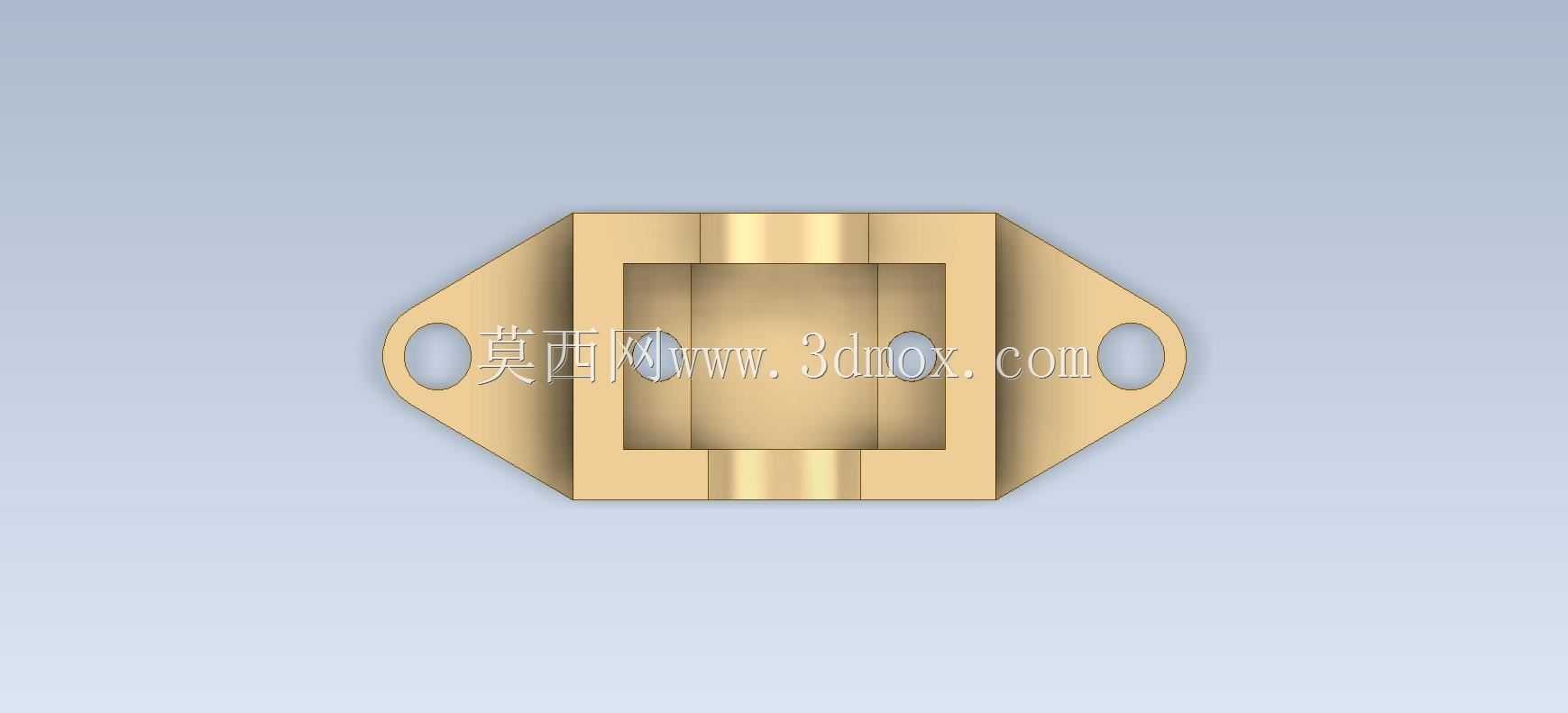

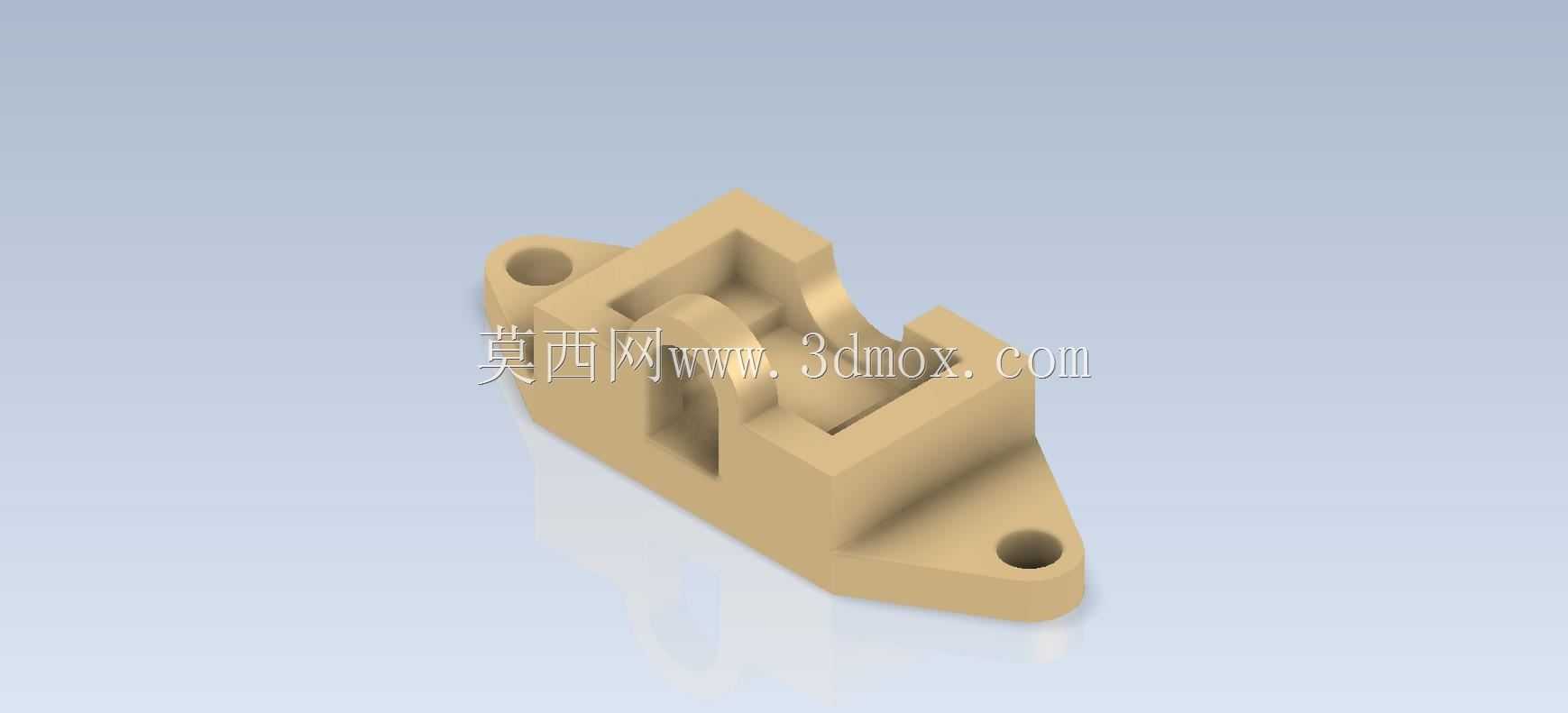

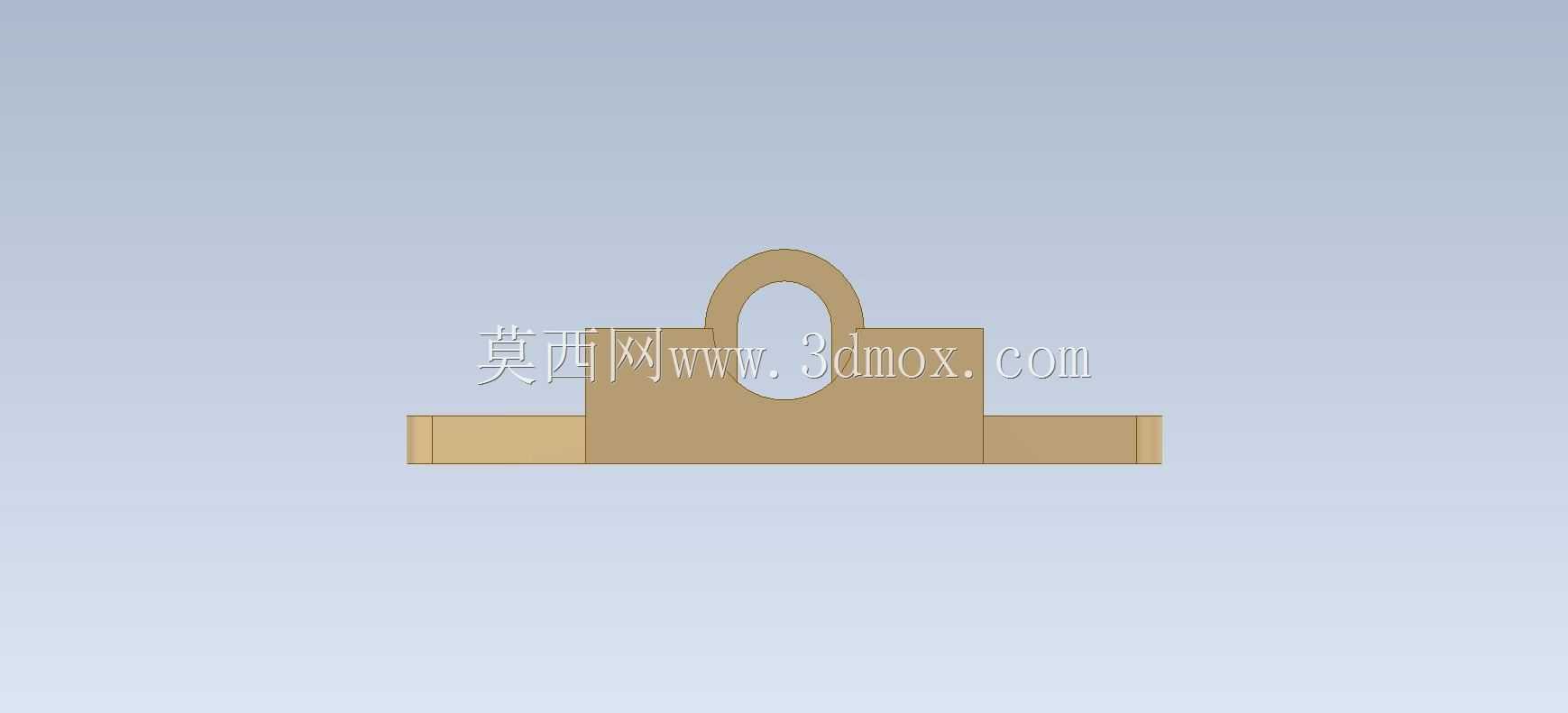

　　从结构设计逻辑来看，整体采用一体化铣削成型的思路，没有额外的拼接装配结构，减少了装配带来的累积误差。基座底部设置两个带通孔的安装耳，通孔为沉孔设计，可适配内六角圆柱头螺钉进行沉头安装，安装后螺钉头不会突出基座底面，保证基座与安装台面的完全贴合，避免安装后出现翘曲问题；两个安装耳的中心距预留了足够的操作空间，装配时扳手可以顺利伸入完成螺钉锁紧，不会和基座主体结构发生干涉。基座主体的型腔为半开放结构，内部设置的凸台与定位孔，主要用于匹配搭载元件的定位销，实现快速对位安装，型腔侧壁的厚度经过均匀化处理，既保证了整体结构的刚性，又避免了不必要的材料冗余，降低整体重量。顶部的一体式吊环结构，并非用于重型起吊，主要是方便工位调整时的人工提拿转运，也可穿入细钢索实现基座的临时悬挂固定，吊环与基座主体的过渡位置做了大圆角处理，避免应力集中导致的断裂风险，吊环的内孔尺寸适配常规的手指穿入或者小型挂钩挂载，兼顾实用性与结构强度。

　　在安装边界层面，基座的底面为全平面加工，平面度公差控制在合理范围内，保证安装后与台面的接触面积足够，不会出现局部悬空；整体的外形轮廓没有尖锐外伸的结构，所有棱边都做了小倒角处理，避免装配过程中划伤操作人员，也减少了磕碰导致的结构变形。型腔内部的让位槽设计，给搭载元件的接线或者管路预留了足够的走线空间，不会出现管线被挤压破损的问题。侧面的半圆弧让位结构，主要是为了匹配相邻工位的圆柱类构件，在紧凑安装的场景下可以和相邻构件紧密贴合，节省安装空间，同时不会出现结构干涉。

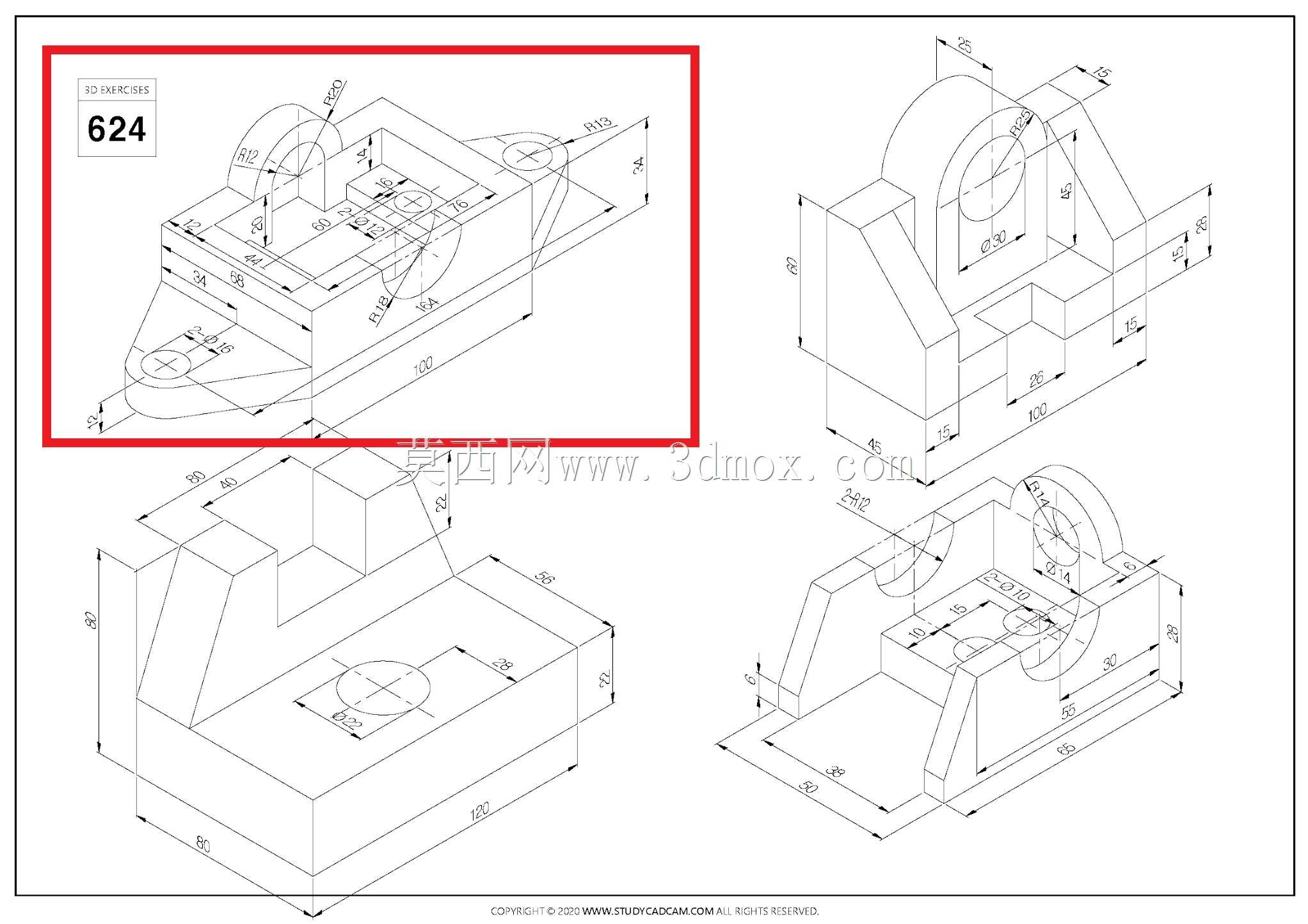

　　从建模练习的角度来看，这类零件覆盖了拉伸、切除、圆角、沉孔、加强筋等多个常用的机械建模特征，建模过程中需要重点关注各个特征的先后顺序，比如先完成主体基体的拉伸，再进行型腔切除，之后添加安装耳与吊环结构，最后处理所有圆角与倒角特征，避免特征顺序错误导致的建模失败；同时需要注意各个安装孔的位置度约束，保证两个安装孔的同轴度、定位孔与型腔的位置精度，和实际加工的工艺逻辑保持一致，避免出现建模完成后无法实际加工生产的问题。这类零件虽然结构不算复杂，但涵盖了机械结构设计中最基础的安装定位、载荷承载、装配避让等核心设计要点，非常适合入门阶段的结构设计人员练习建模思路，理解机械零件从功能需求到结构落地的设计逻辑，避免只关注外形而忽略实际装配、加工的可行性。在实际选型应用中，这类基座可以根据实际承载需求调整壁厚与安装孔尺寸，适配不同的载荷等级，也可以在型腔内部增加螺纹孔，适配不同规格的搭载元件，具备一定的通用改造空间。
