带座铰接支撑轴座机械零件结构

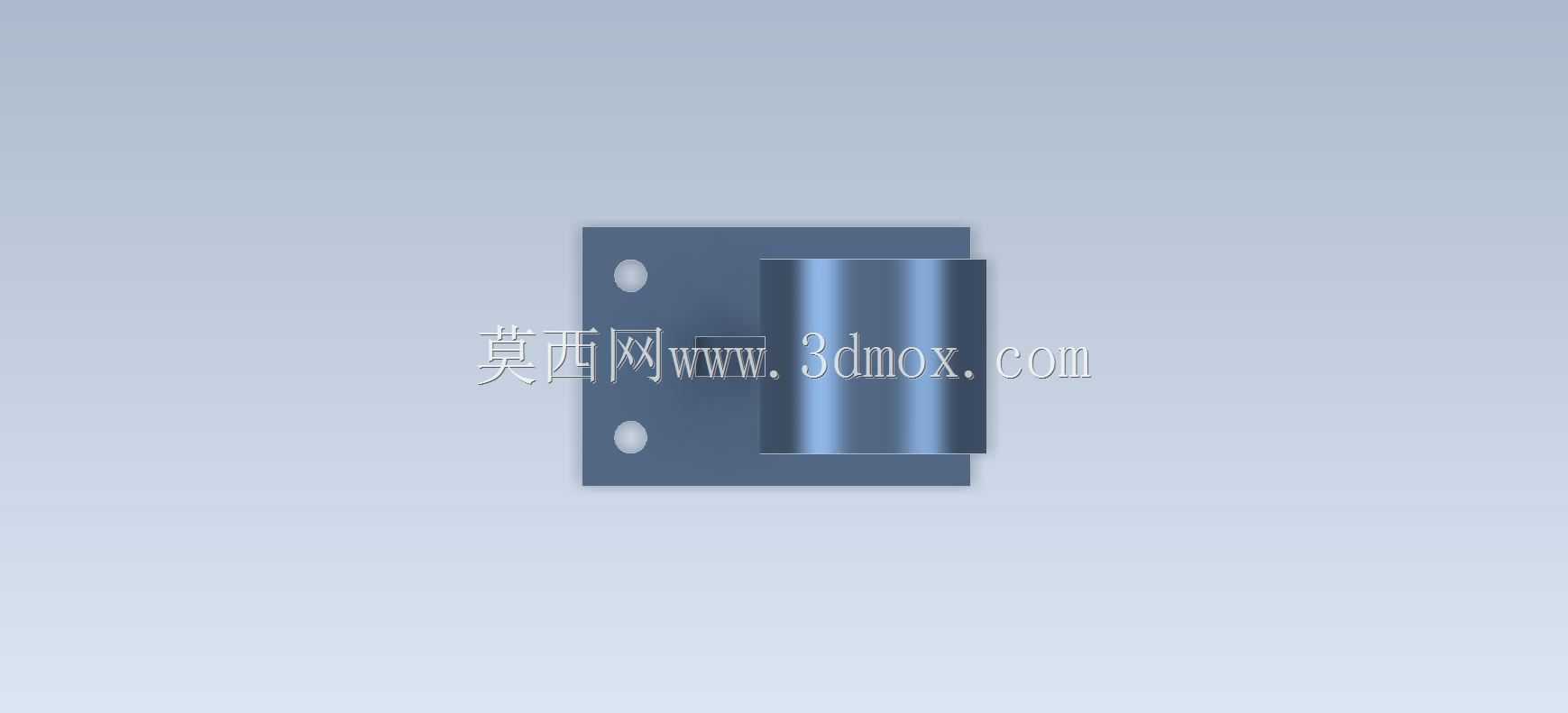

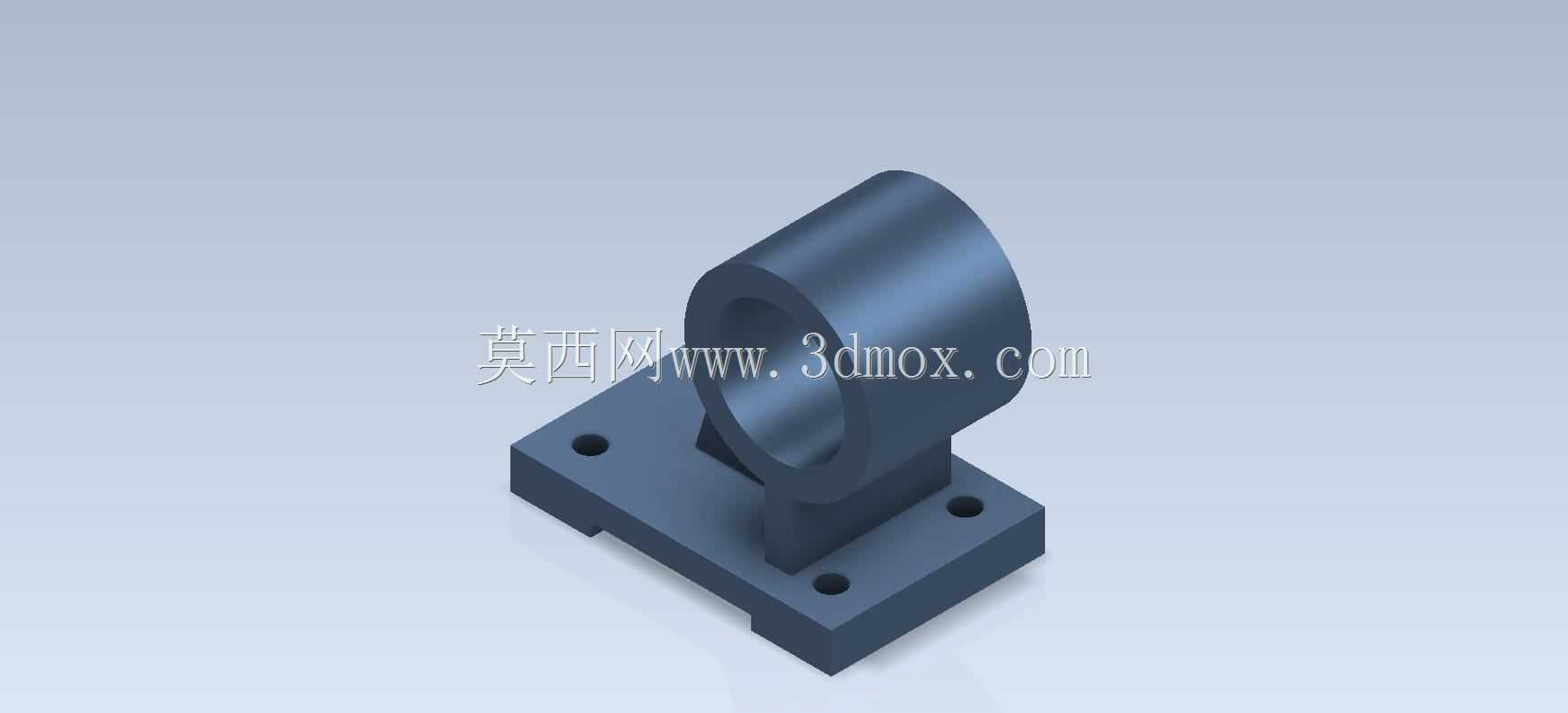

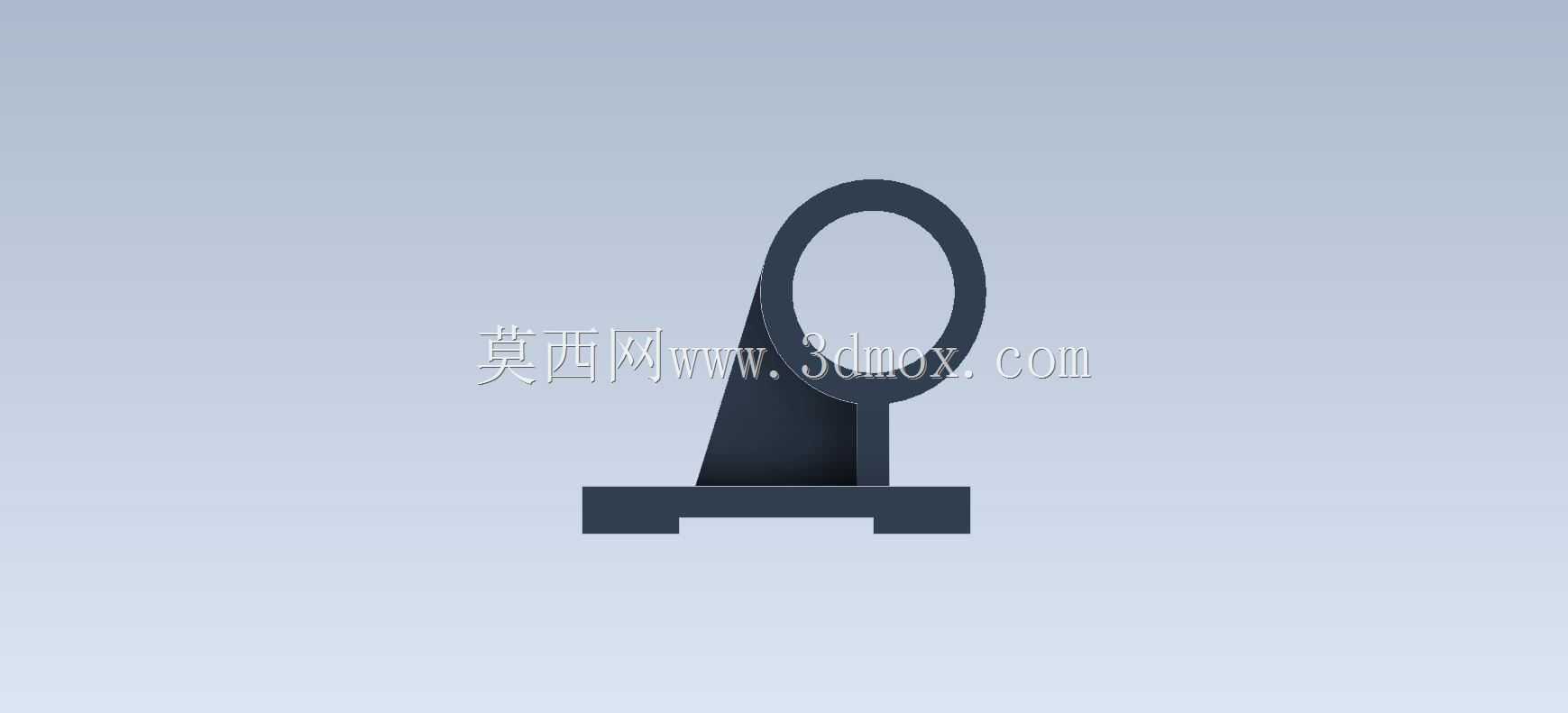

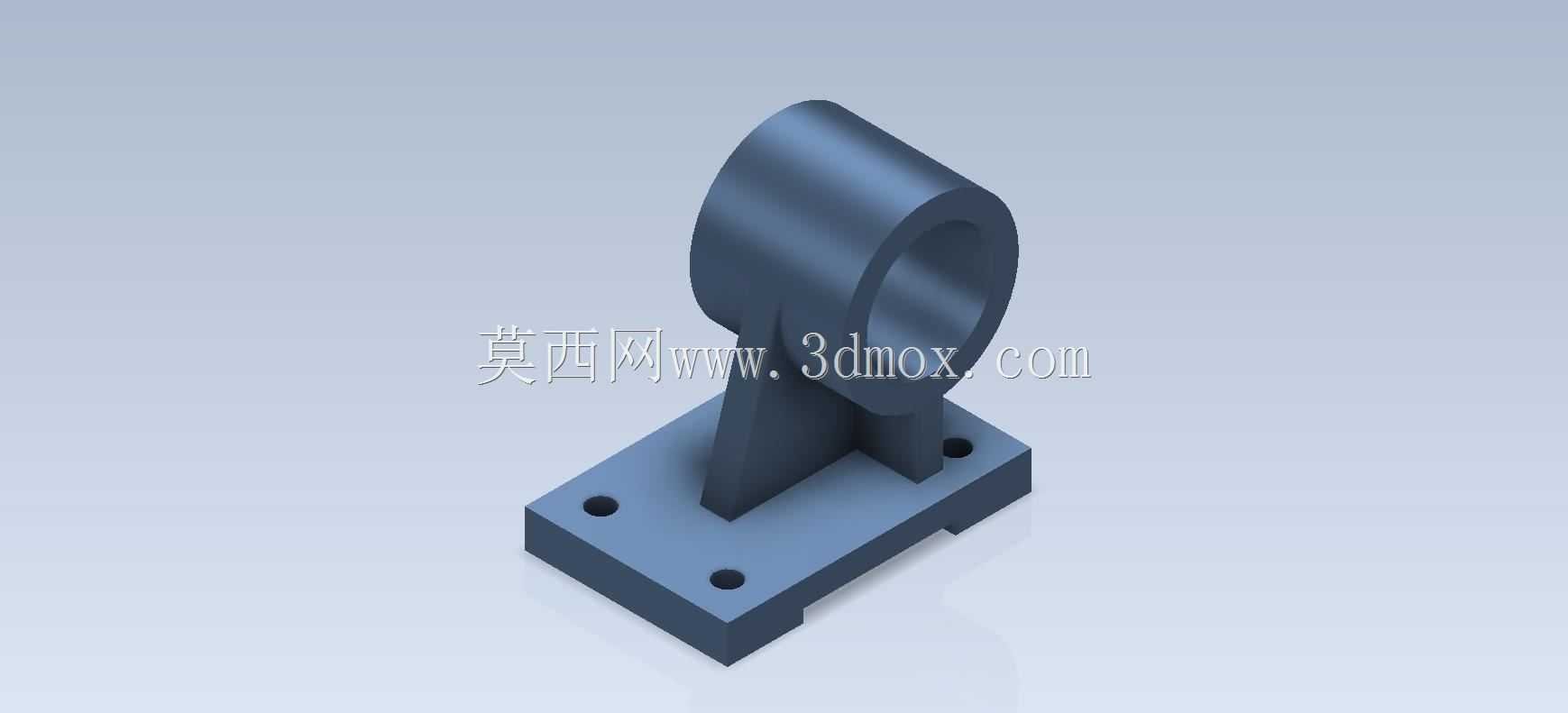

　　这类带安装底板的铰接支撑座，在轻工自动化输送线、小型工装夹具的摆动机构里十分常见，核心作用是为做定轴回转的摆杆、连杆提供稳定的旋转支撑，同时通过底部的安装板直接固定在设备型材框架或者安装平台上，不需要额外加工复杂的安装配合面，能大幅降低现场装配的调整难度。从结构功能上拆分来看，上部的带孔筒段是核心的功能区，内孔需要和配套的铰接销轴做间隙配合，孔壁的表面粗糙度、圆柱度公差直接决定了摆动副的运行顺畅度，如果公差控制不当，很容易出现摆杆卡滞、运行异响的问题，长期往复摆动下还会出现不均匀磨损，缩短整套机构的维护周期。筒段下方的支撑立筋是连接上部功能区和底部安装板的关键传力结构，设计时特意做了加厚处理，同时在立筋和筒段、

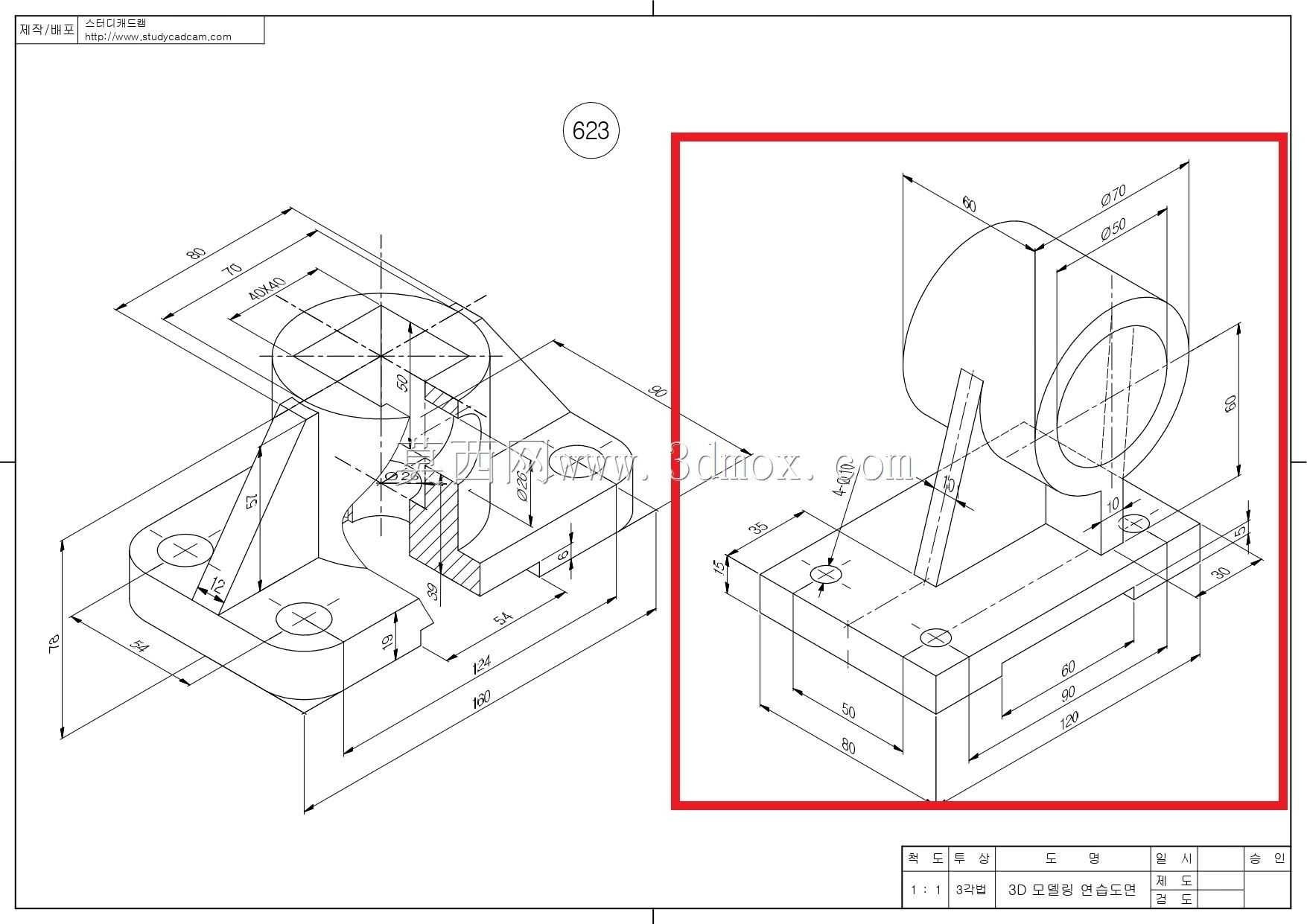

　　底板的衔接位置做了圆角过渡，避免应力集中，当摆杆承受径向载荷的时候，立筋可以把载荷均匀分散到底板上，不会出现局部应力过大导致的结构断裂。底部的安装板做了方形切边设计，四个角位置预留了沉头安装孔，安装时可以直接用内六角螺栓穿过孔位固定在安装基准面上，沉头结构可以让螺栓头完全埋入板内，不会突出平面干涉其他周边部件，底板底部还做了定位凸台，安装时可以卡入安装面的预加工定位槽里，不需要反复调整位置就能保证上部轴孔的中心高和同轴度符合装配要求，能有效缩短现场装配的调校时间。从建模思路来看，做这类零件首先要确定核心的装配基准：先以轴孔的中心轴线为第一基准，确定轴孔的内径、外径以及筒段的轴向长度，保证内孔的有效配合长度满足销轴的接触强度要求，

　　避免接触应力过大导致孔壁压溃；之后向下延伸绘制支撑立筋的轮廓，这里要注意立筋的厚度不能过薄，否则承受侧向载荷时容易出现形变，也不能过厚造成不必要的材料浪费，要结合实际承受的载荷大小通过截面抗弯计算确定合理厚度；最后绘制底部安装板，确定安装孔的孔距、孔径以及底板的整体轮廓尺寸，要保证安装孔的位置和常用的工业铝型材安装孔距匹配，提升零件的通用适配性。实际应用中这类支撑座经常用在小型料仓的挡料摆门机构、工装夹具的压紧摆臂、输送线的侧挡调节机构上，不同应用场景下对轴孔的公差要求有区别：如果是低速轻载的手动调节机构，轴孔和销轴的配合可以选稍大的间隙，降低加工精度要求控制成本；如果是频繁往复摆动的气动驱动机构，就需要适当提高孔的加工精度，

　　还可以在筒段上增加油杯预留孔，方便定期加注润滑脂降低磨损。安装边界方面，这类零件的底板安装面需要保证平面度，固定时四个螺栓的锁紧力矩要均匀，避免底板受力变形导致上部轴孔出现圆度误差，影响摆动顺畅度；轴孔的中心高要和配套摆动部件的回转中心保持一致，否则会出现装配别劲的问题，加速铰接副的磨损。建模过程中还要注意各个衔接位置的工艺合理性，比如立筋和筒段、底板的衔接圆角不能太小，否则铸造或者铣削加工时容易出现应力集中，也不利于刀具走刀；安装孔的沉头深度要匹配常用内六角螺栓的头部高度，保证螺栓锁紧后不会突出安装面。这类零件作为典型的机械基础支撑件，虽然结构不复杂，但各个尺寸的配合、结构的强度设计都直接影响整套机构的运行稳定性，是三维建模练习里非常有代表性的机加类零件案例，能帮助初学者掌握基准选择、特征建模、工艺合理性校验的基本思路，理解从功能需求倒推结构设计的核心逻辑，避免出现只看外观不考虑实际装配、加工可行性的建模问题。
