双叉带孔铰接连接支座结构练习件

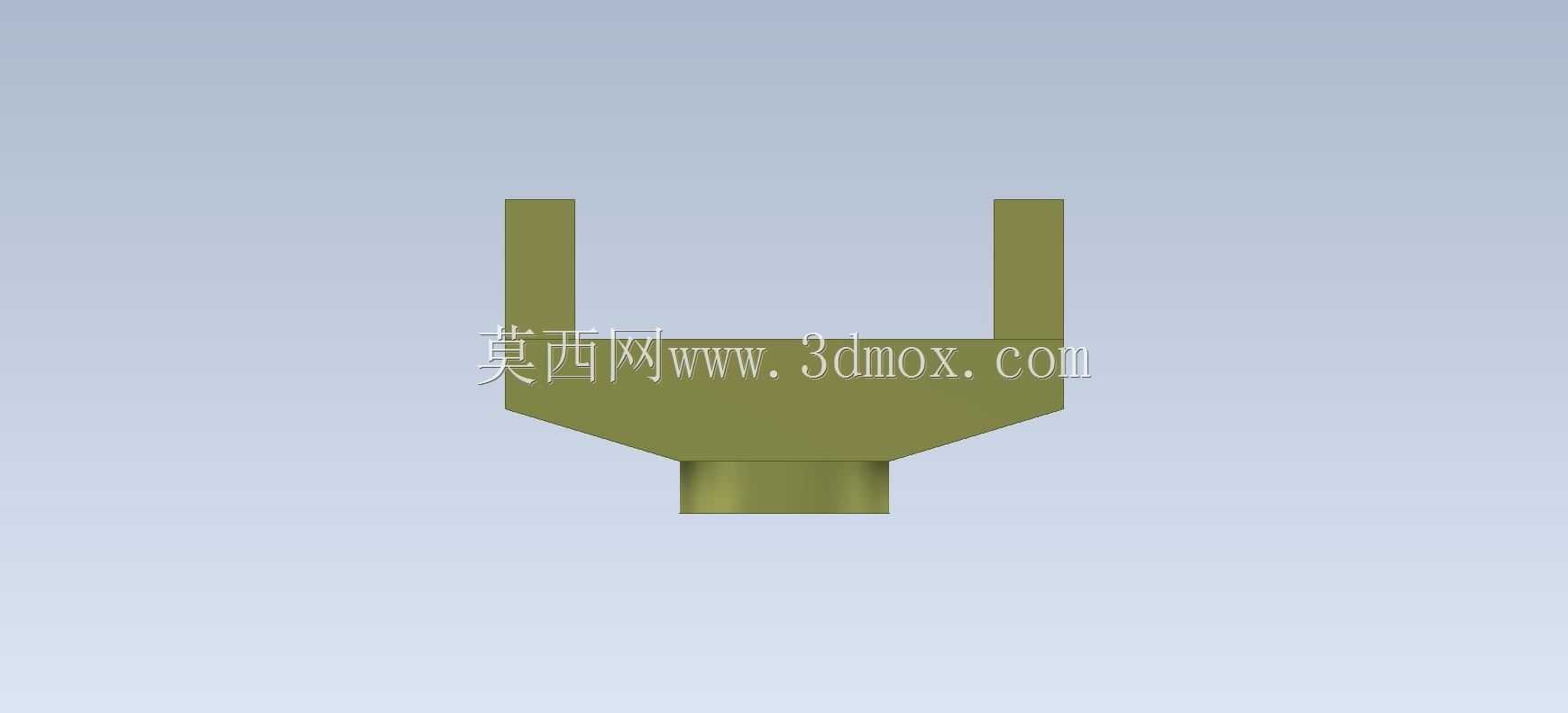

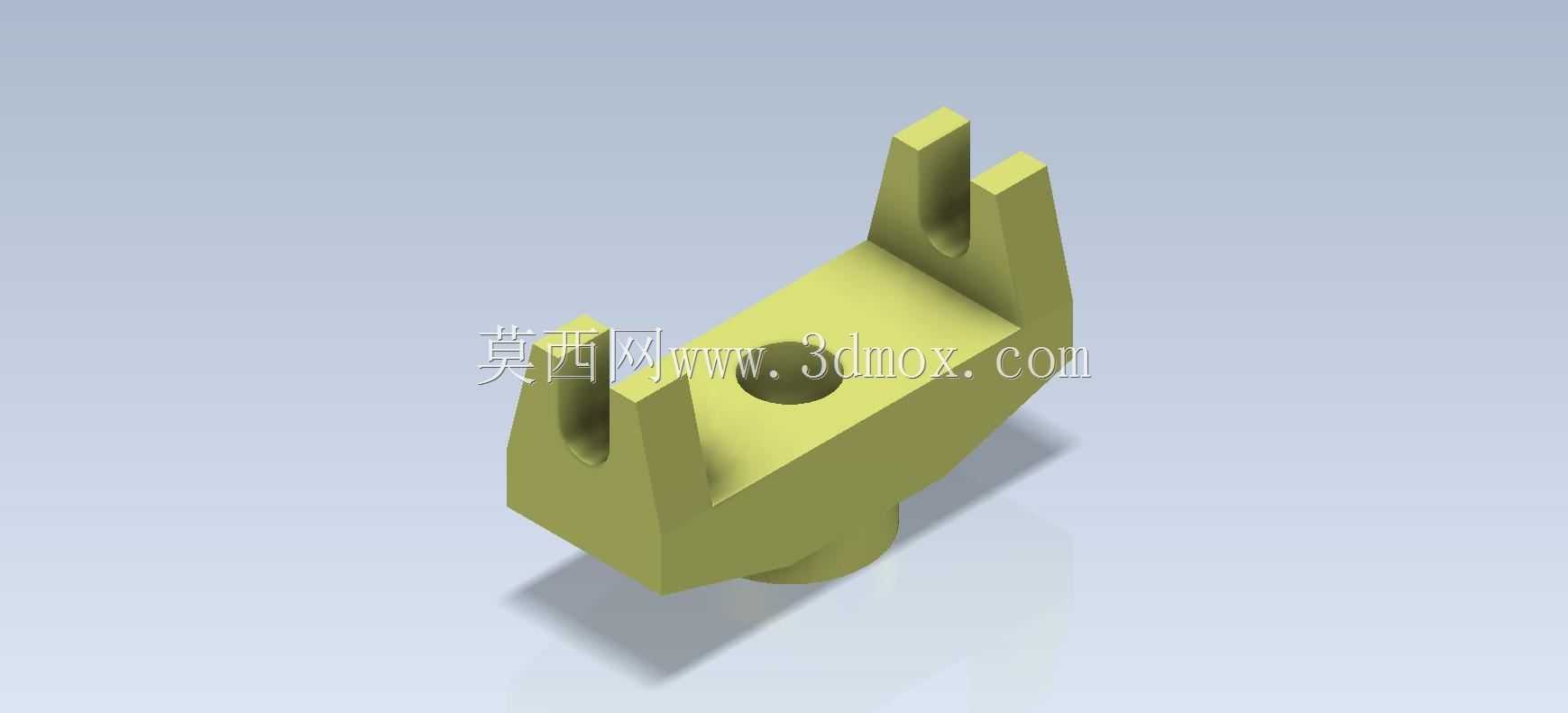

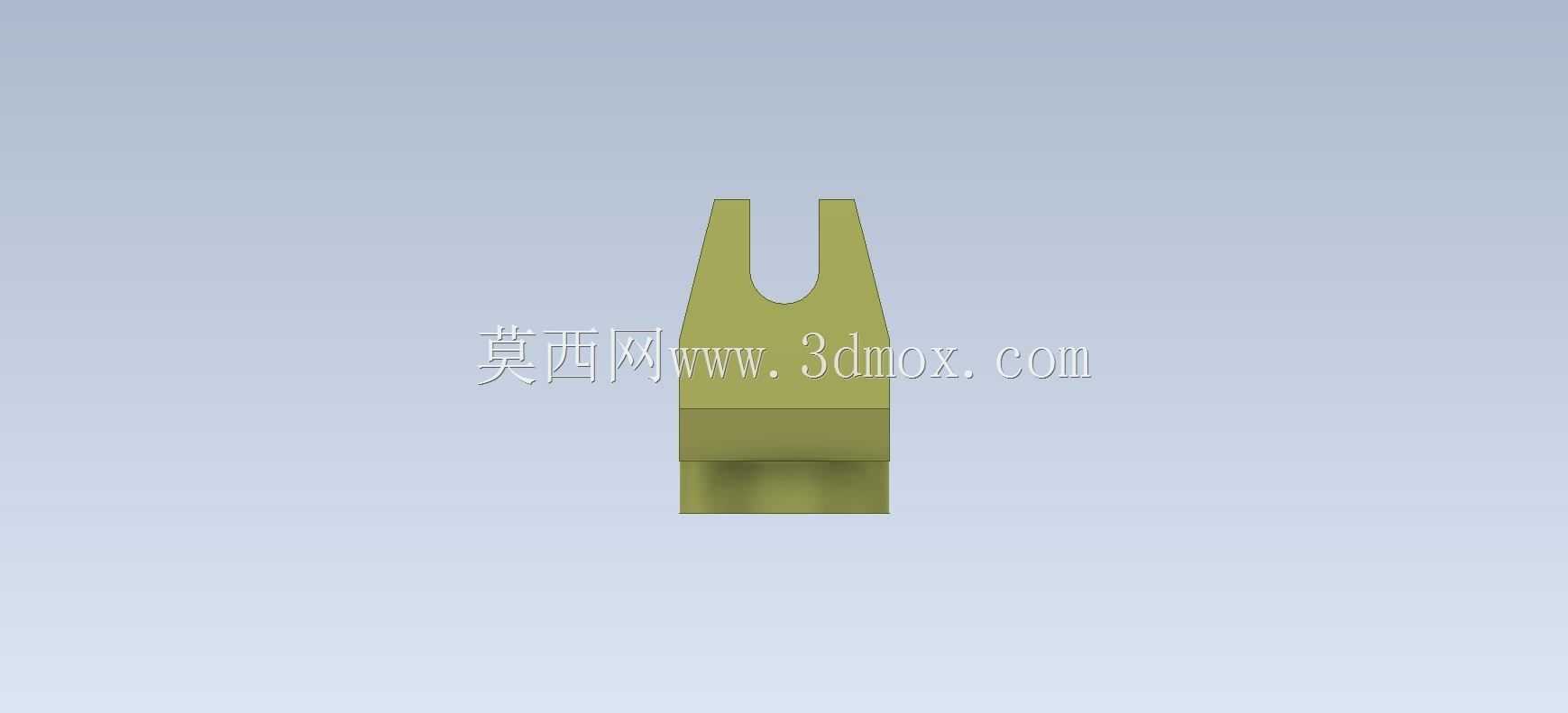

　　日常做三维建模练习的时候，这类带双叉耳结构的铰接支座是非常典型的入门到进阶过渡练习案例，很多轻工输送设备、小型工装夹具的连杆传动端都会用到同结构的零件。先从实际安装场景说，这类零件底部的圆柱凸台是用来嵌入安装基板的定位孔里的，安装时凸台和基板孔采用H7/h6的间隙配合，能快速完成定位，不需要额外做找正工装，凸台端面和基板贴合后可以通过中间的通孔穿装锁紧螺栓，把整个支座牢牢固定在安装基准面上，不会出现传动过程中支座偏转的问题。上部的两个平行叉耳是核心的功能承载区，两个叉耳的同轴销孔是用来穿装铰接销轴的，销轴和孔的配合一般选H8/f7，既保证铰接转动的灵活性，又不会因为间隙过大产生传动旷量，叉耳之间的开口槽是用来容纳配套的连杆接头，

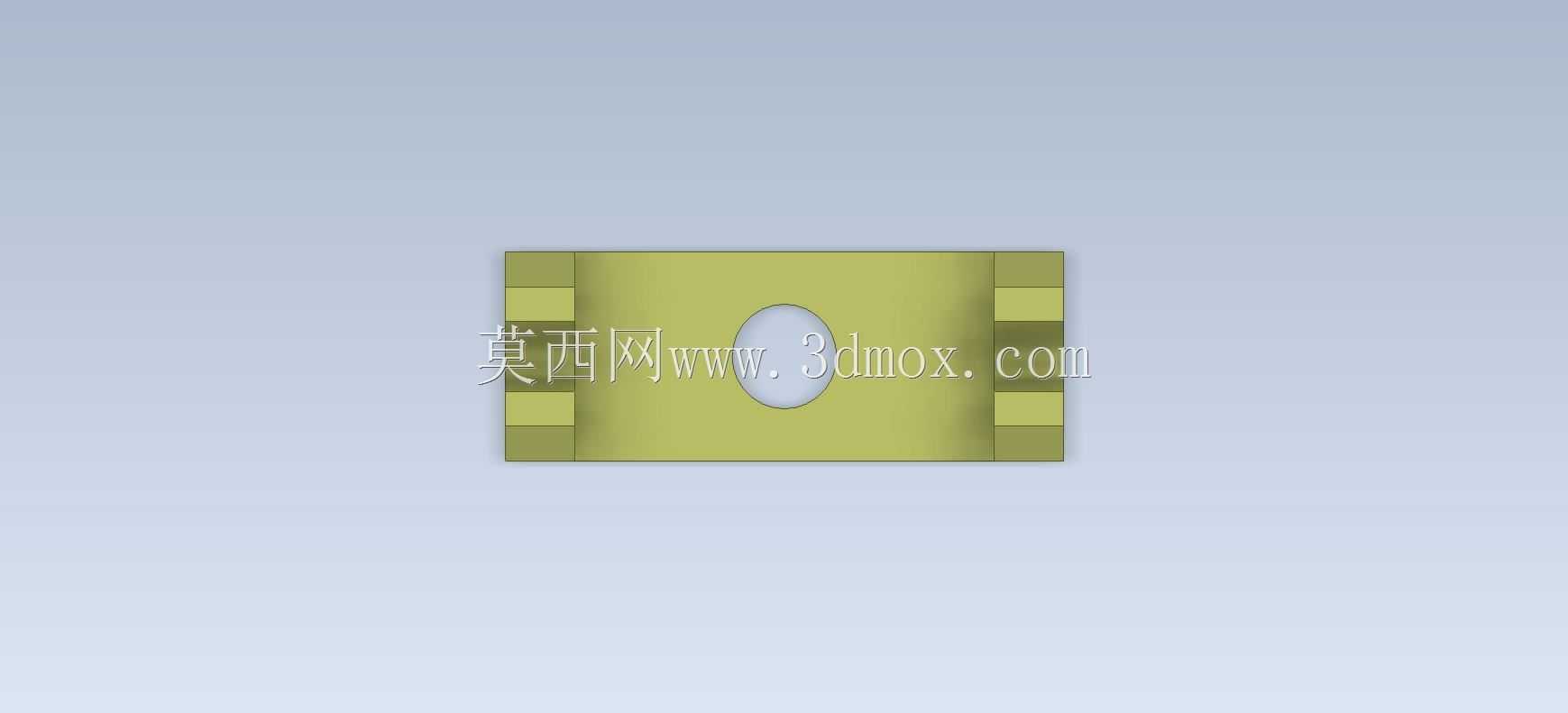

　　连杆接头装入槽内后穿入销轴，就能实现固定端和活动连杆之间的铰接传动，常见于小型气动推杆的端部连接、工装夹具的夹紧臂铰接位、输送线的挡料摆杆支座这些场景。做这个零件的建模的时候，首先要捋清楚设计的基准逻辑，整个零件的设计基准选底部凸台的轴线，和支座主体的安装底面，两个叉耳的销孔同轴度要控制在0.02mm以内，不然穿销轴的时候会出现卡滞，长期受力还会出现单侧叉耳磨损过快的问题。主体块和两个叉耳的过渡位置做了小圆弧倒角，不是单纯的工艺美化，是为了降低应力集中，毕竟铰接位置是反复承受交变载荷的，直角过渡很容易在长期载荷下出现应力开裂。中间的沉孔是用来容纳锁紧螺栓的头部，安装后螺栓头不会突出支座的上表面，避免和装入槽内的连杆接头产生运动干涉，

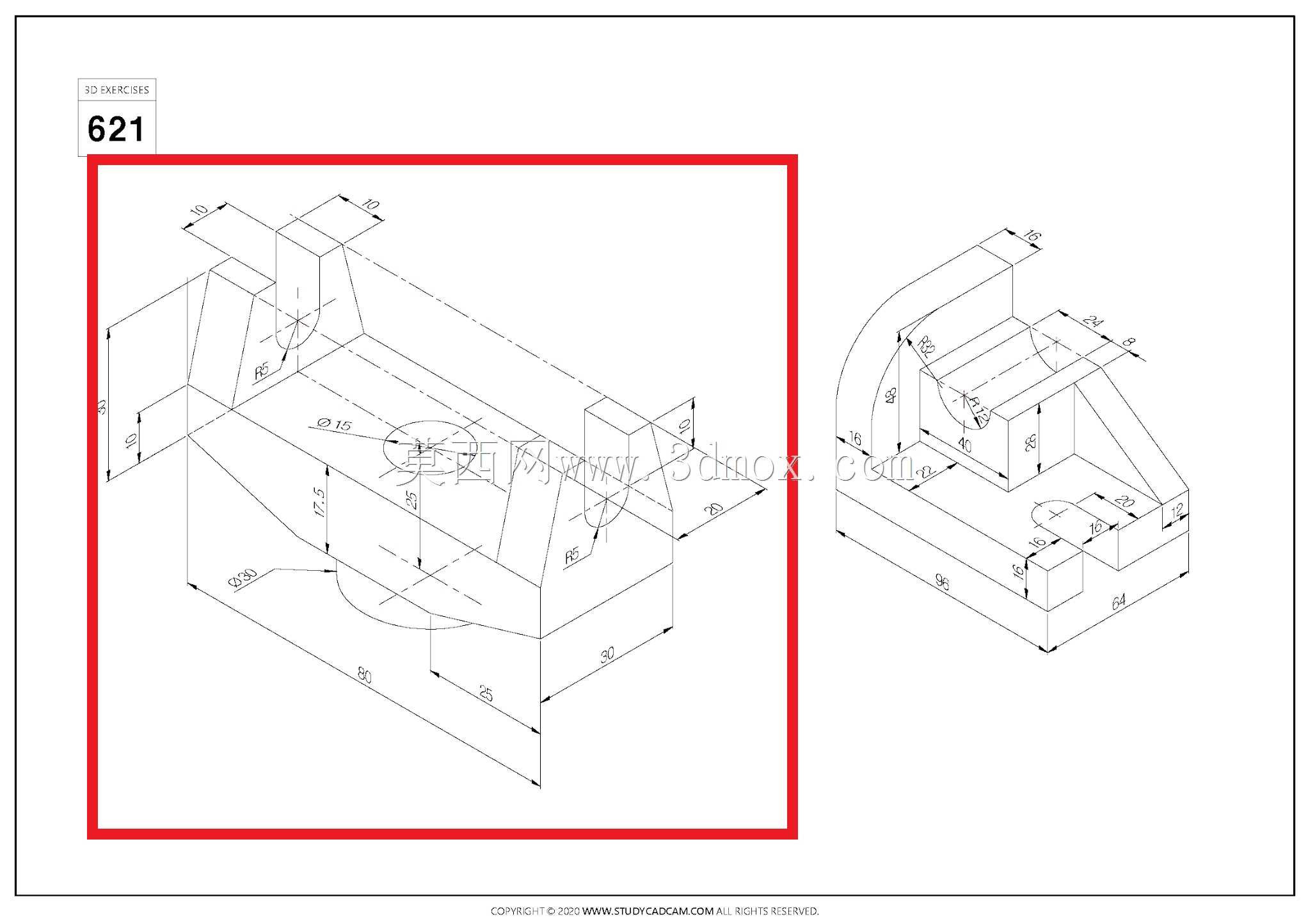

　　这个细节很多新手建模的时候容易忽略，最后做运动仿真的时候才会发现干涉问题。外形尺寸方面，这类练习件的尺寸比例是按照实际工业常用的小型铰接支座缩放的，底部凸台的直径比主体块的宽度小2mm左右，压入安装孔后有足够的支撑面，两个叉耳的外侧面和主体块的侧面齐平，没有突出的结构，安装的时候不会和周边的其他零件产生位置冲突，叉耳的厚度是按照等强度设计的，和连杆接头的厚度匹配，槽宽比连杆接头厚度大0.2mm，预留装配间隙，不会出现装不进去的情况。建模过程中要注意几个容易出错的结构点：一是底部凸台和主体块的连接位置要做退刀结构，方便机加工的时候车削凸台端面能一次加工到位，不会出现接刀痕；二是销孔的两端要做倒角，方便销轴穿装的时候导向，

　　也能去除孔口的毛刺，避免装配的时候割伤操作人员或者刮损销轴表面；三是主体的所有外露棱边都做了0.5mm的小圆角，符合机械加工的工艺要求，毕竟锐边在零件周转和装配过程中很容易造成磕碰伤，也存在安全隐患。从功能特性来说，这种结构的支座相比单耳支座的承载能力更强，双侧叉耳的支撑能让铰接销轴的受力更均匀，不会出现单侧受力导致销轴弯曲的情况，适合载荷在500N以内的中低速铰接传动场景，很多手动工装、小型自动化设备的摆臂机构都优先选这种双叉结构的支座，安装维护也很方便，拆的时候只要拔出销轴就能分离连杆，不需要拆卸整个支座，日常维护更换易损件的效率很高。做这类练习件的时候不能只照着图画形状，要多思考每个结构对应的工艺和用途，比如为什么凸台要做在底部中心位置，为什么销孔的位置要距离主体安装面有一定的高度，这些尺寸都是为了给连杆摆动预留足够的转动空间，避免连杆摆动的时候和安装基板产生碰撞，这些设计逻辑搞懂了，以后做实际项目的结构设计的时候就不会出现原理性的错误。
