带开口叉耳双长槽安装固定连接支座

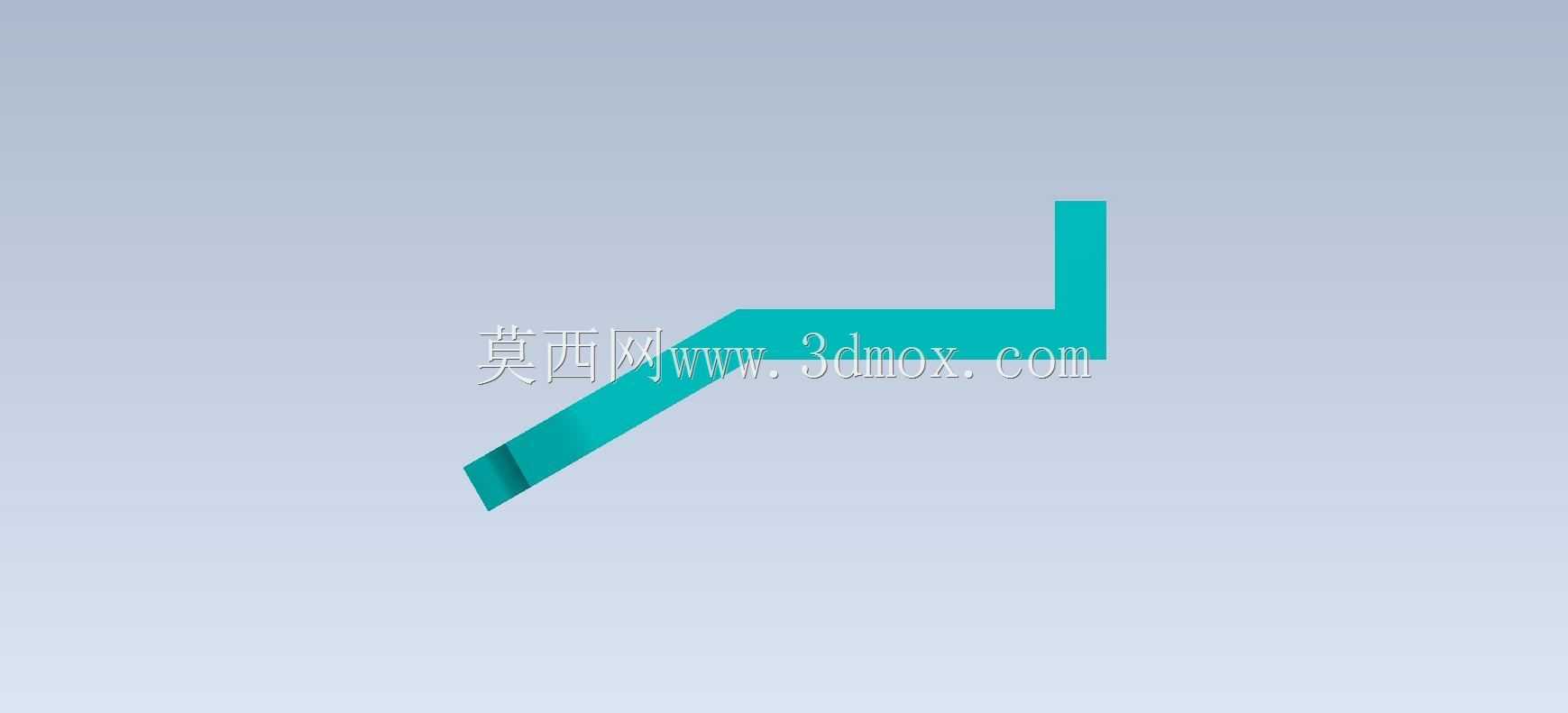

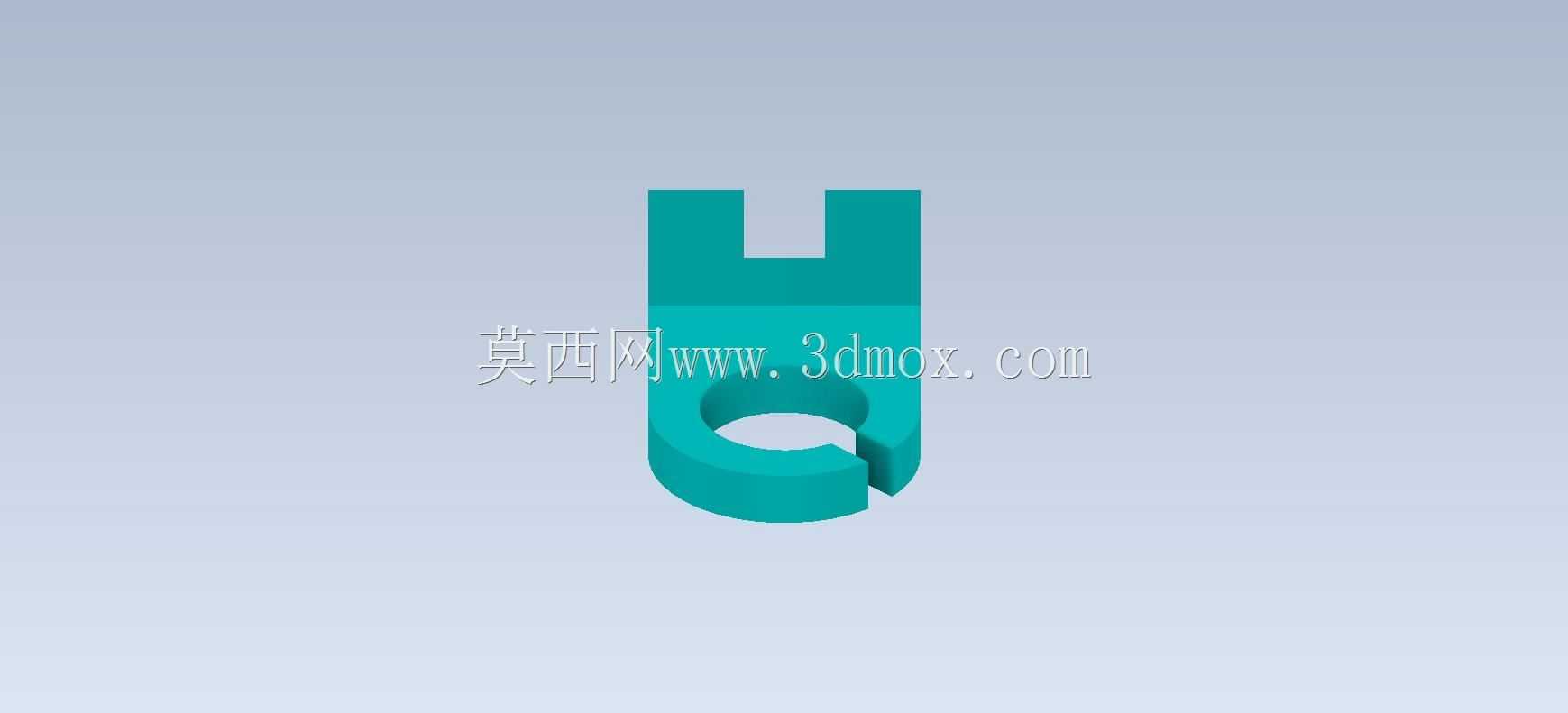

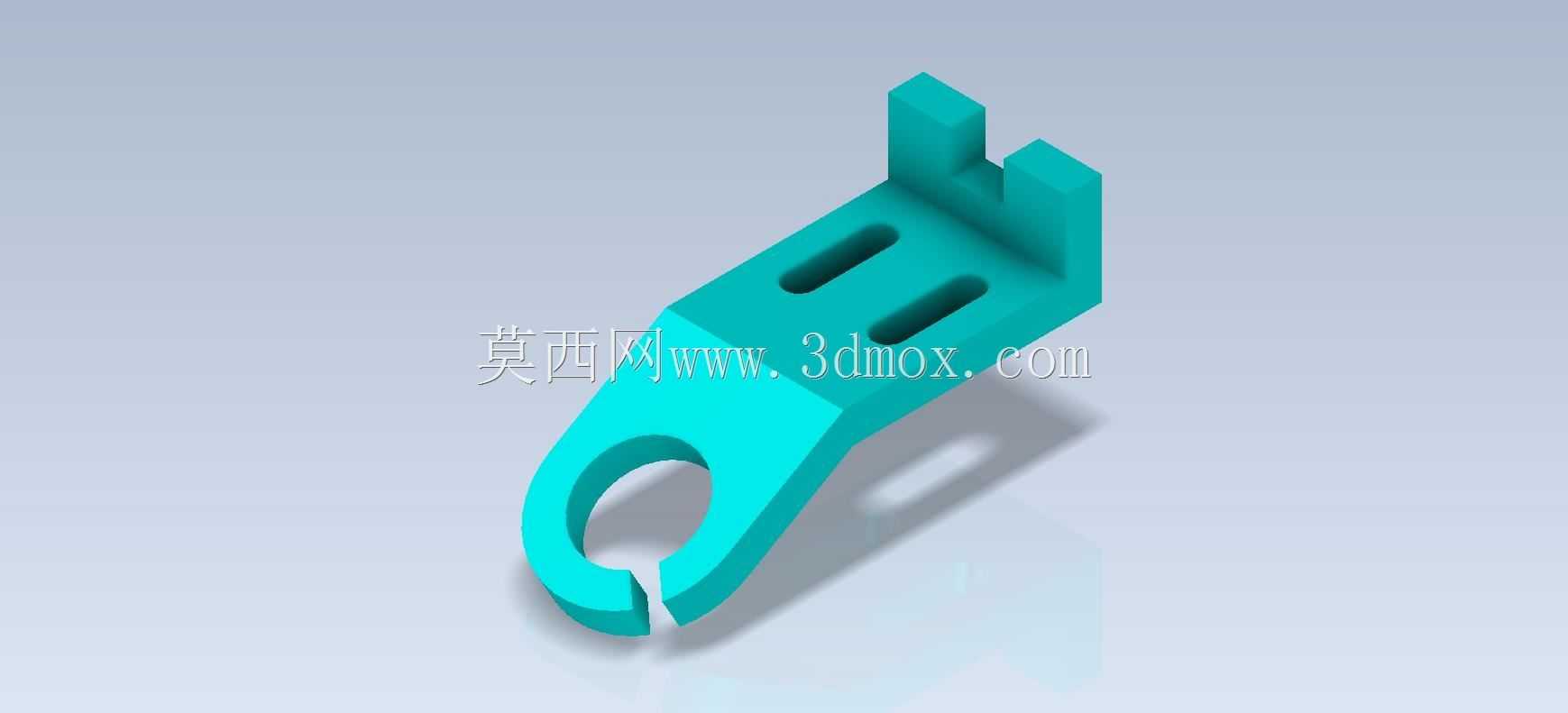

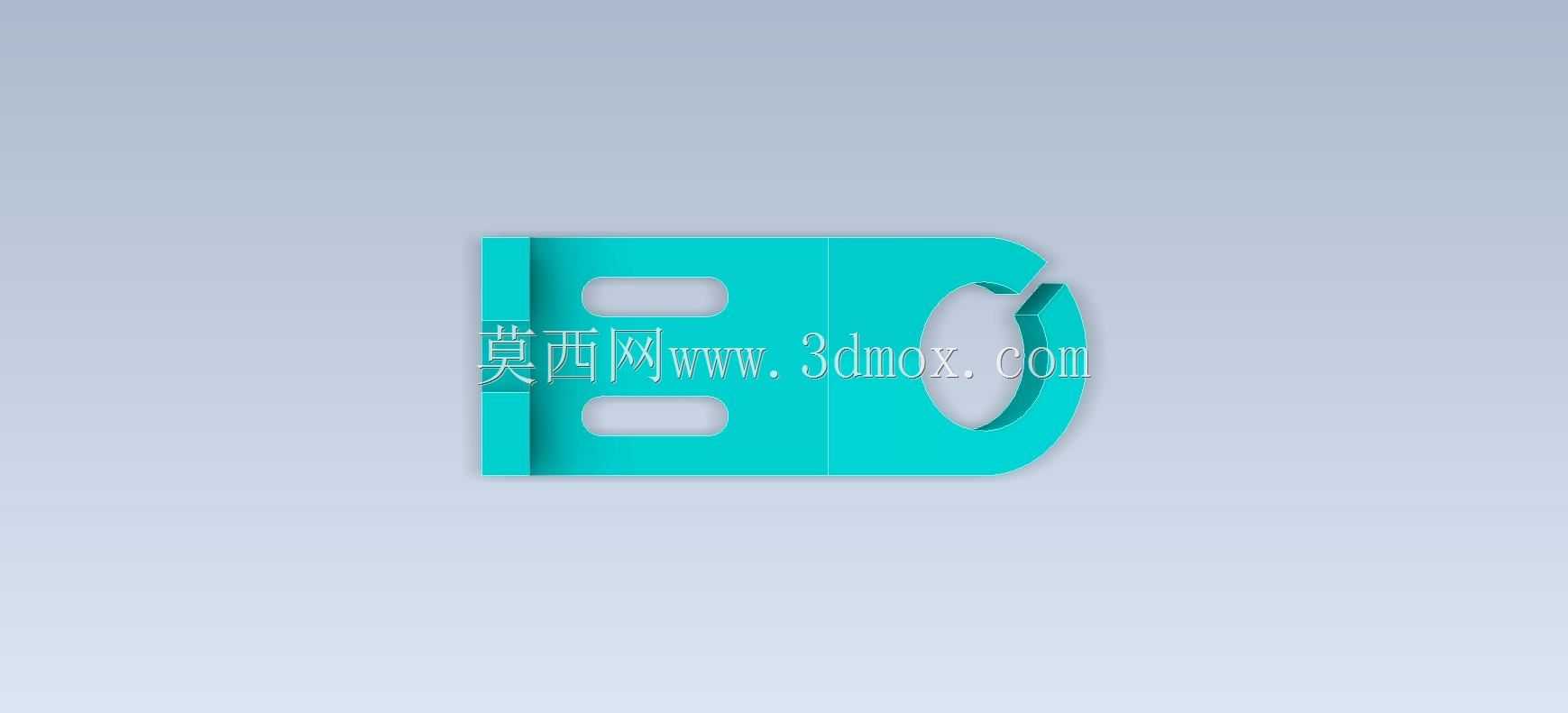

　　这类带开口叉耳的安装支座，在轻工输送线、小型自动化工作站的辅件安装场景里十分常见，多数用来挂载小型传感器支架、管线固定卡扣、或是小型气动元件的转接安装，属于小尺寸但应用频次极高的结构连接件。从结构功能来看，下端的开口叉耳结构是核心功能区，开口设计的初衷是为了实现快速卡装，不需要完全拆卸配合轴件就能完成支座的装拆，在设备后期维护换件时能大幅缩短停机操作时间，叉耳的内孔圆弧面是主要的受力配合面，建模时需要严格保证圆弧的圆度公差，避免卡装后出现旷量，导致挂载的部件出现位置偏移。支座主体上的两个平行长槽，是安装调节结构，这类长槽的设计可以让支座在安装时沿槽的长度方向调整固定位置，补偿安装面的加工误差，或是适配不同安装孔距的挂载部件，

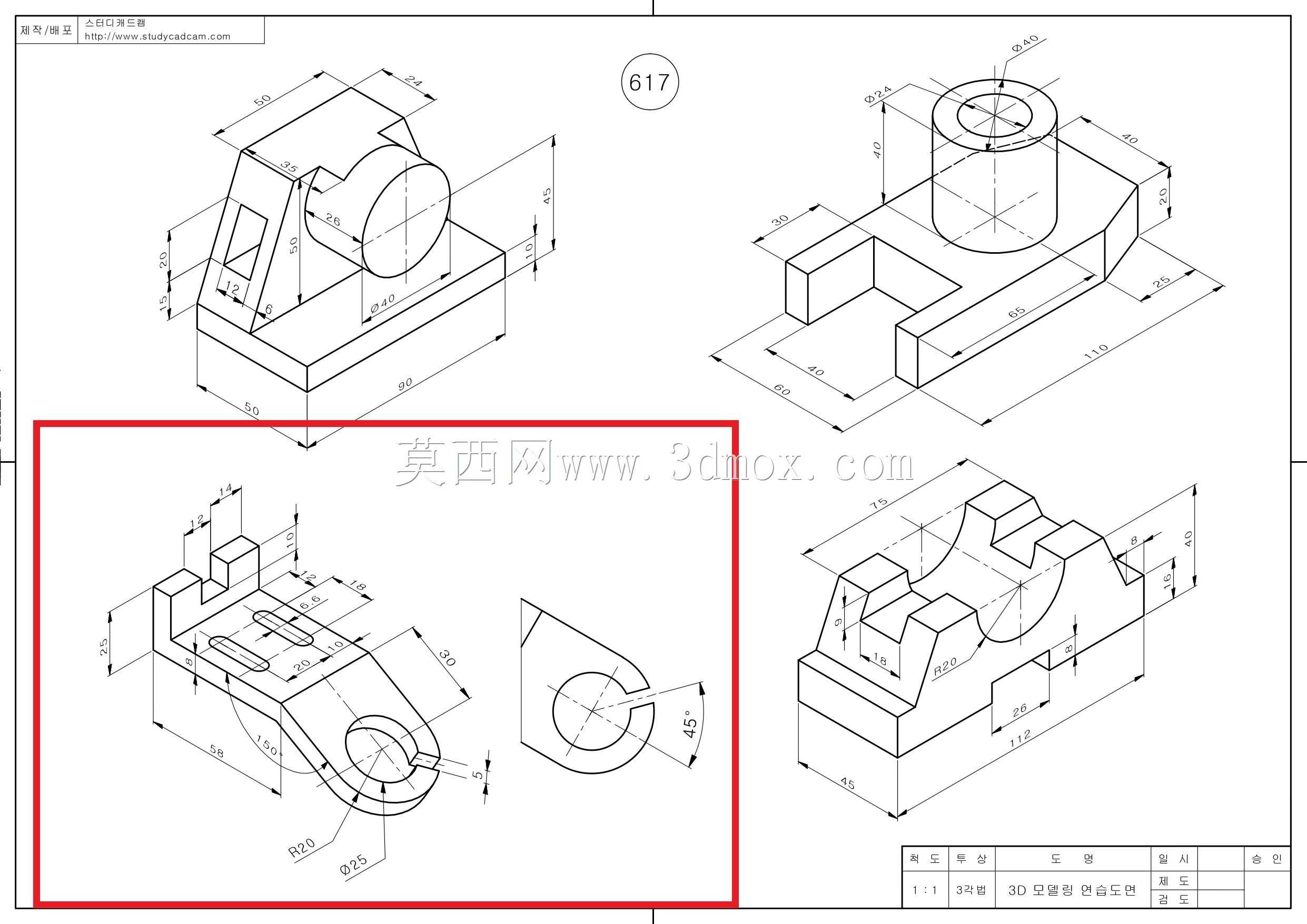

　　长槽的两端做了圆弧过渡，一方面是避免铣加工长槽时端部出现应力集中，另一方面也能让固定螺栓的头部在槽内滑动时不会卡滞，槽的宽度需要和常用的内六角圆柱头螺栓尺寸匹配，保证螺栓杆部能顺畅穿过，同时螺栓头部的承压面能完全贴合槽周边的平面，不会出现压接不实的问题。支座上端的两个对称凸块，是侧向限位结构，当支座挂载的部件存在侧向力时，这两个凸块可以抵住挂载件的侧面，避免连接螺栓承受额外的剪切载荷，提升连接结构的可靠性，凸块的内侧平面和主体平面的垂直度需要控制在合理公差范围内，不然会出现限位间隙过大或是安装时无法对位的问题。从设计思路来说，这类支座的建模逻辑遵循从功能基准出发的原则，首先确定下端叉耳的内孔中心作为主要设计基准，

　　因为这个位置是和配合轴件的对接基准，所有后续结构的尺寸都要从这个基准出发标注，避免基准转换带来的尺寸误差。主体部分的厚度需要根据实际挂载的载荷来确定，常规工况下如果挂载重量不超过5kg，主体厚度取6-8mm即可满足强度要求，叉耳的开口宽度要比配合轴的直径小0.2-0.3mm，依靠开口的微量弹性变形卡紧轴件，防止支座在设备运行振动时出现轴向窜动。安装边界方面，这类支座的整体外轮廓尺寸偏小，长度方向一般不超过80mm，宽度方向不超过30mm，安装时需要预留出长槽调节的行程空间，至少要在槽的一端留出10mm以上的操作空间，方便用六角扳手拧紧固定螺栓，叉耳的开口方向要和设备维护时的拆装方向一致，避免装拆时被周边其他结构件挡住。

　　建模过程中需要注意几个容易出错的细节：一是长槽和主体平面的交线处要做微小的倒角，去除铣加工产生的毛刺，避免安装时螺栓头被毛刺垫起导致压接不牢；二是叉耳的开口端部要做倒角导向，方便卡装时顺利导入配合轴件，不需要反复对位调整；三是所有的棱边都要做0.5mm的圆角处理，避免加工后留下锋利的边角，安装操作时划伤操作人员。这类零件一般采用铝合金或是Q235钢加工，铝合金材质的适合载荷较小、需要轻量化的场景，Q235材质的适合有一定冲击载荷的工况，表面可以做阳极氧化或是喷塑处理，提升防锈能力。在实际装配时，先将叉耳卡入对应的轴件，调整到需要的安装角度后，再将固定螺栓穿入长槽，预紧后调整支座的前后位置，确认挂载部件的位置准确后再完全拧紧螺栓，整个装配过程不需要复杂的工装，单人即可完成操作，十分适合现场快速安装调整的场景。
