带法兰基座侧通接口黄铜阀体结构设计

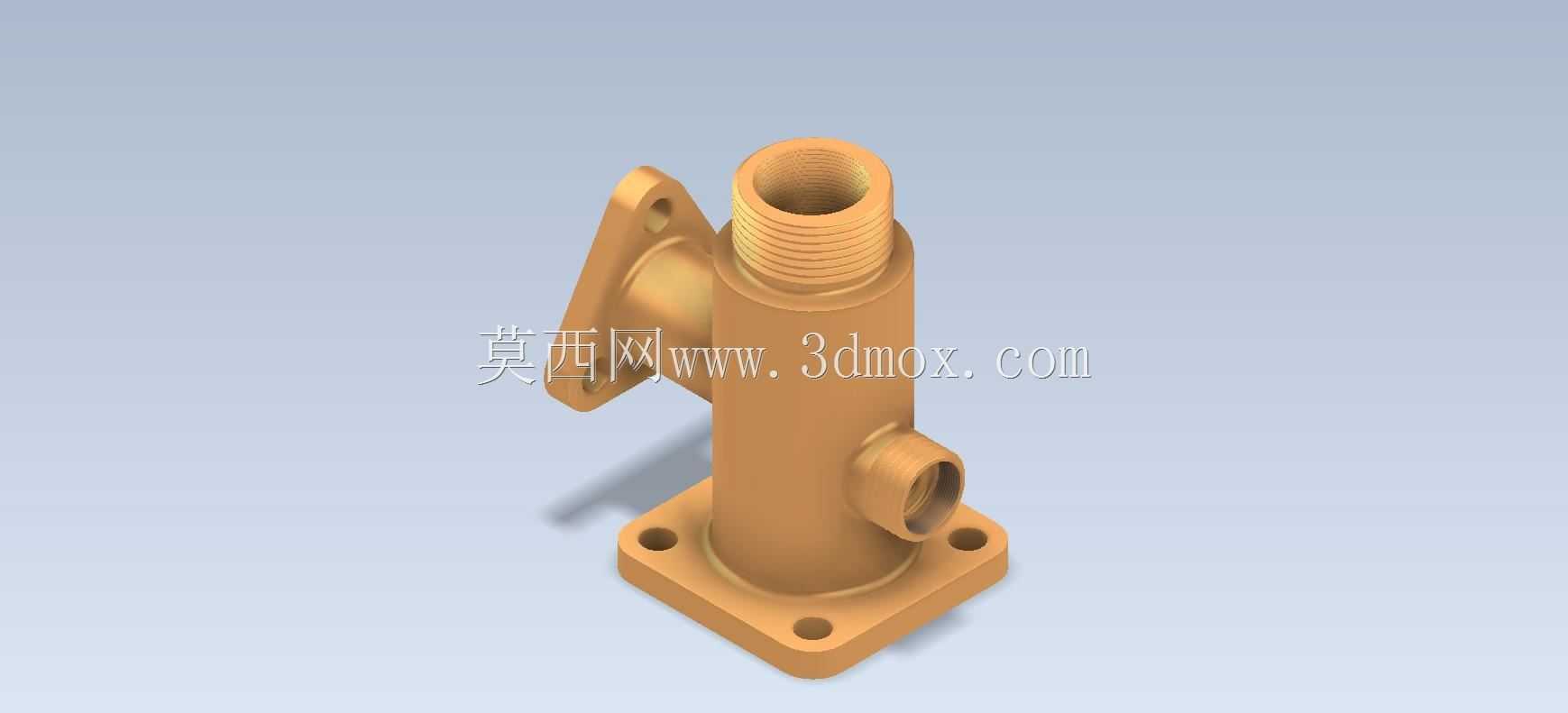

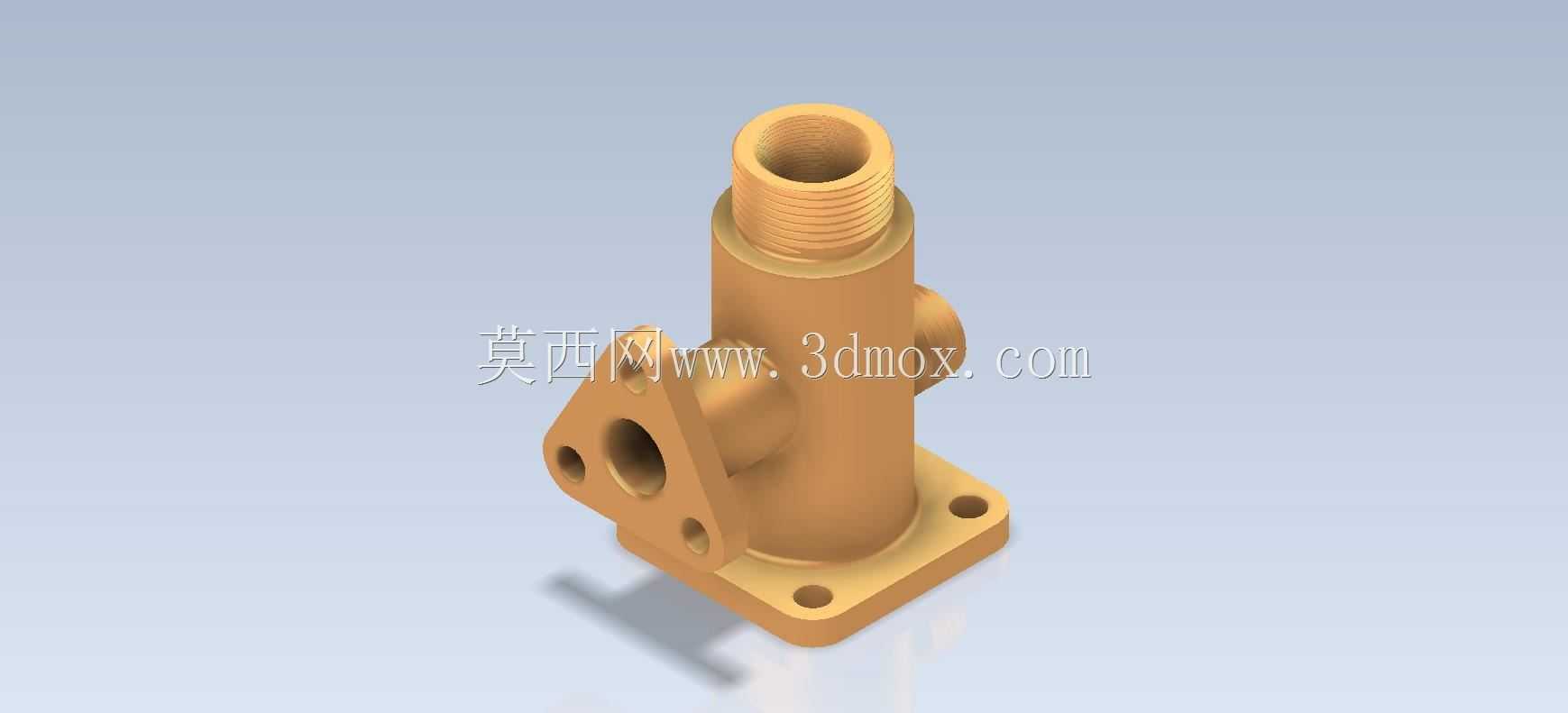

　　这款阀体构件主要应用在中小通径的低压流体输送管路场景中，常见于小型液压控制回路、气动系统支路、润滑系统供油管路以及民用供水供气的支路控制段，承担流体转向、接口转接、支路分流的核心作用，区别于直通式阀体，该结构通过多接口布局实现单阀体多通路的流体导通，减少管路中接头的使用数量，降低管路系统的泄漏点风险。从结构功能来看，底部的方形法兰基座是核心安装定位结构，法兰上预留的四个安装孔采用对称分布设计，安装时可通过螺栓穿过孔位将阀体整体固定在安装面板、设备基座或者阀组集成块上，安装边界需要预留至少法兰边长1.2倍的操作空间，方便螺栓的拧紧操作与后期维护拆卸，法兰与阀体主体的衔接位置做了加厚过渡处理，

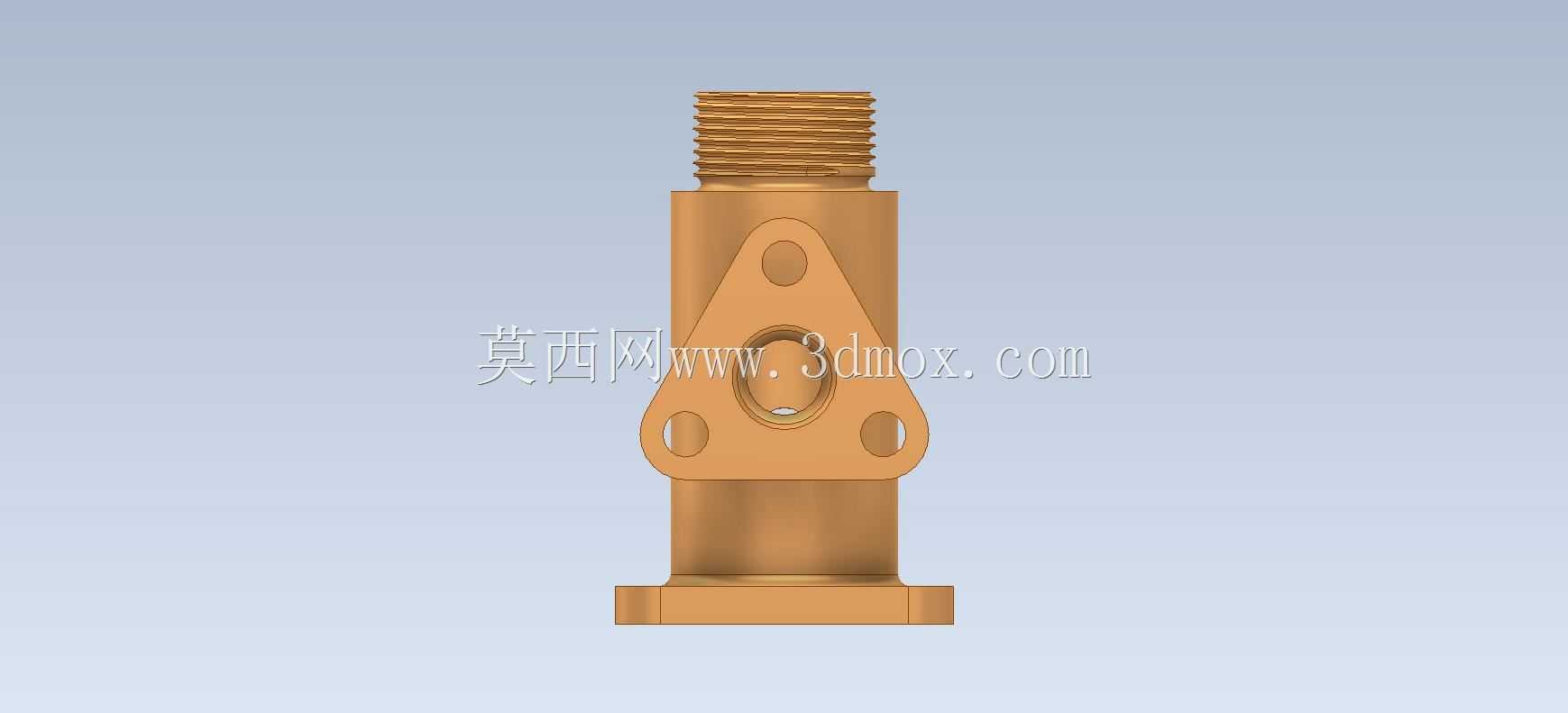

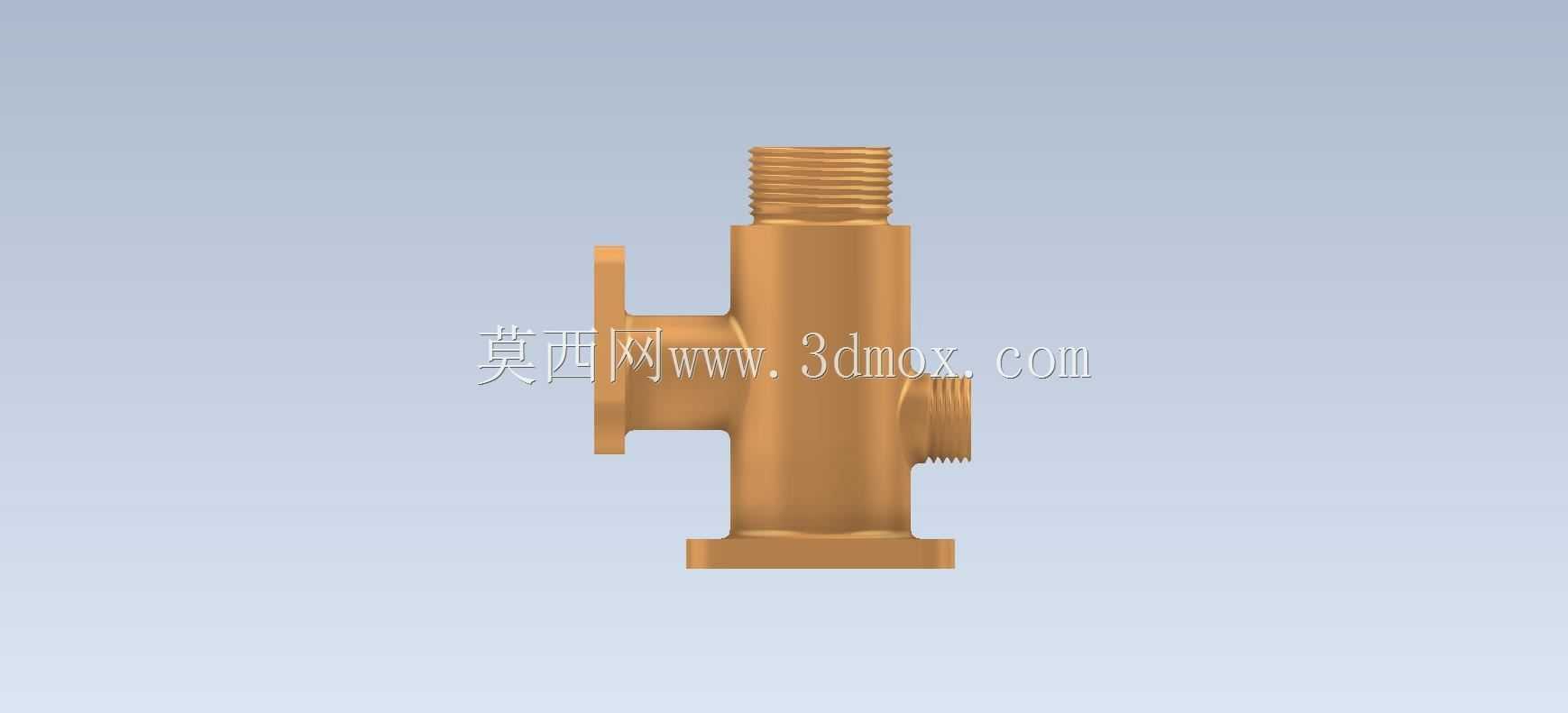

　　避免安装时螺栓预紧力导致阀体根部出现应力集中开裂的问题。阀体主体上方的外螺纹接口为标准管螺纹结构，可直接对接同规格的内螺纹管路或者接头，螺纹段的长度设计充分考虑了密封件的安装空间，装配时搭配生料带或者密封垫圈即可实现可靠密封，无需额外加工密封槽。侧面的两个侧向接口分别承担不同的流体导通功能，其中带法兰凸台的侧接口可对接控制元件或者检测仪表，比如加装压力检测探头、流量调节阀或者支路管路，另一侧的凸台接口可作为备用通路或者排污口，根据实际管路需求进行封堵或者接出管路。设计过程中首先确定各接口的通径匹配关系，所有接口的通流截面做了等通径设计，避免流体在阀体内流动时出现截面突变导致的紊流、压损增大问题，

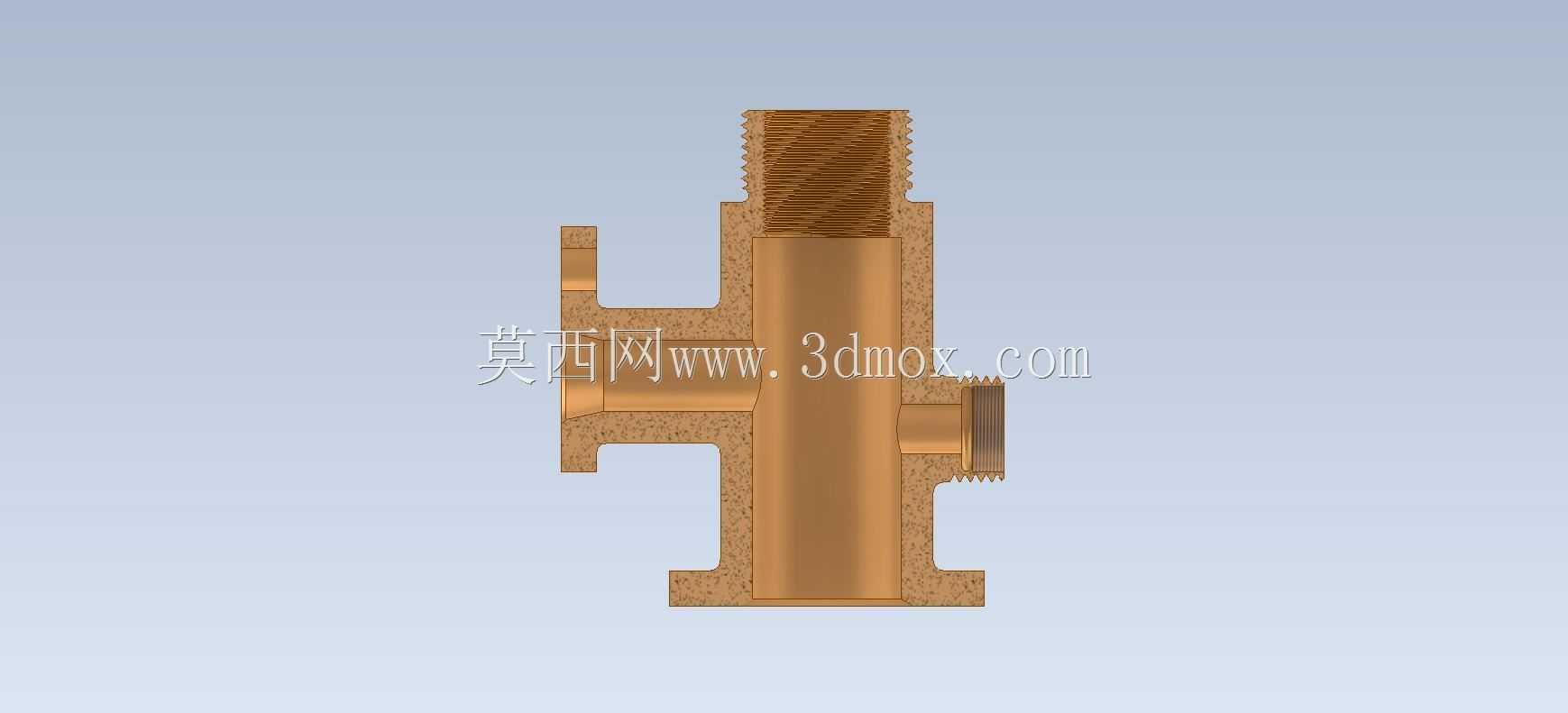

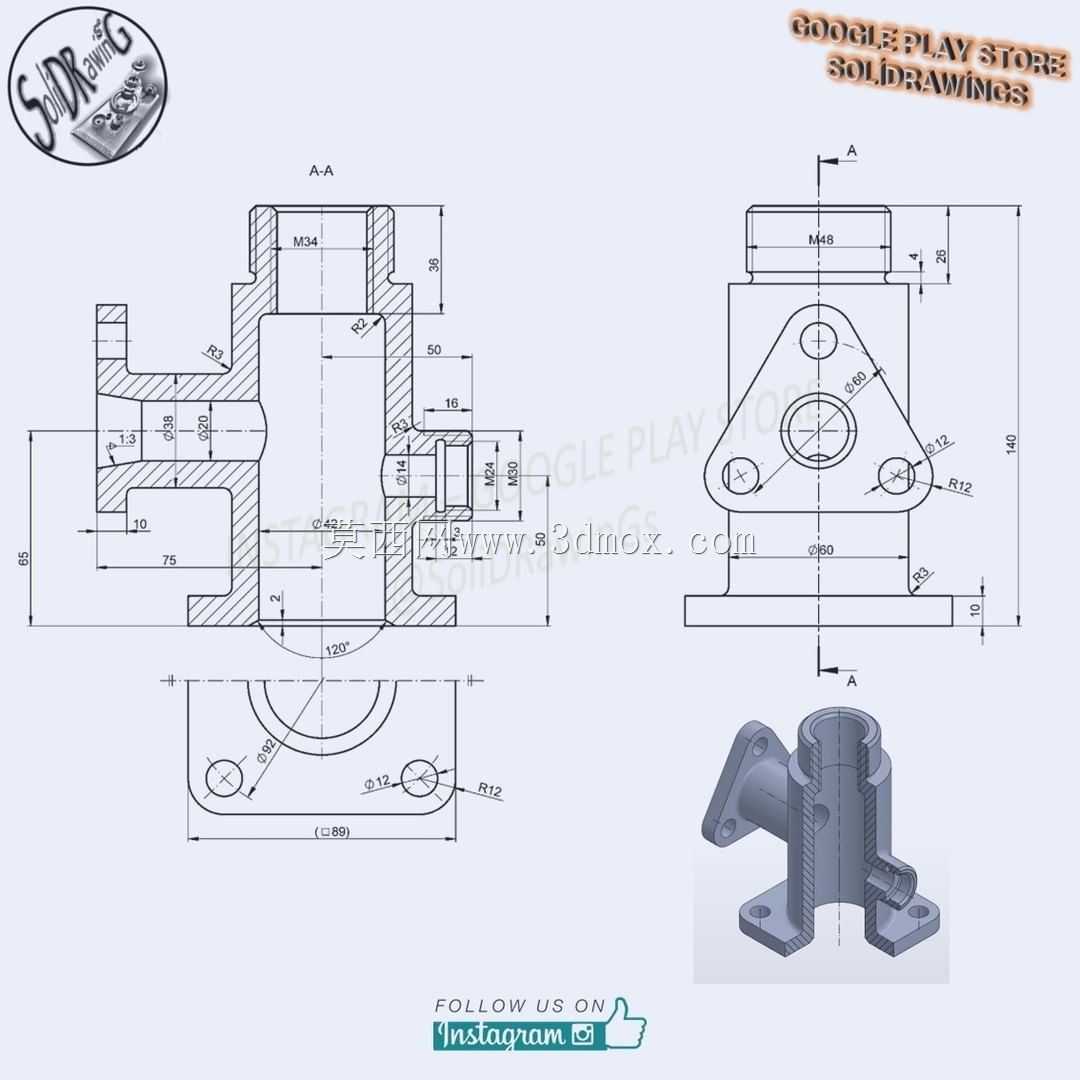

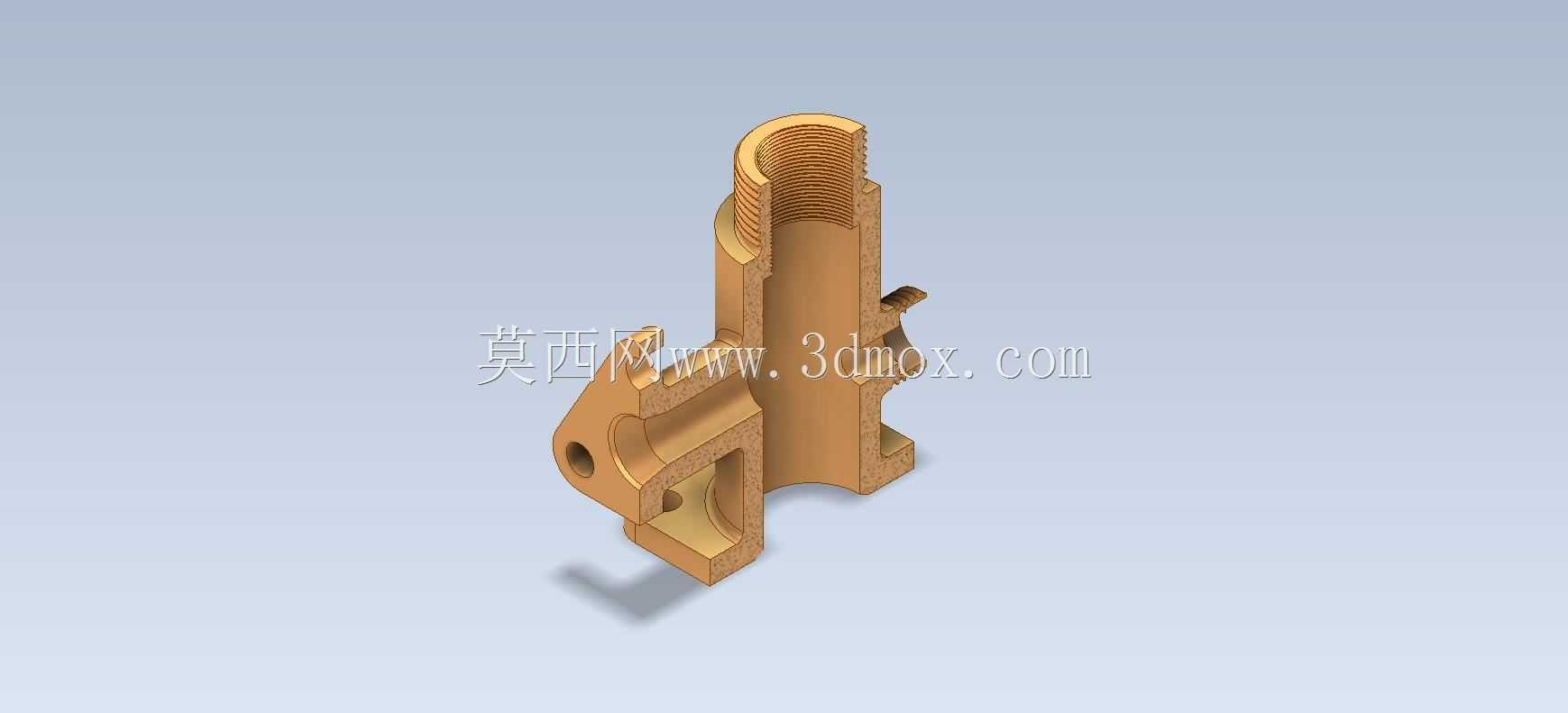

　　阀体内部的流道转角处均做了圆弧过渡处理，减少流体对内壁的冲刷，提升阀体的使用寿命。材质选用黄铜材质，一方面是因为黄铜具备良好的切削加工性能，在数控加工或者铸造成型后，后续的螺纹加工、密封面精加工难度低，加工精度容易保证，另一方面黄铜的耐腐蚀性较好，在水、低压油气、常规润滑介质中不易出现锈蚀问题，适合长期在无强腐蚀的流体环境中工作，同时黄铜材质的韧性较好，在管路出现轻微振动时不会像铸铁阀体那样容易出现脆裂问题。外形尺寸设计上，整体高度控制在适配常规阀组安装的空间范围内，法兰基座的边长尺寸匹配常用的安装面板孔位标准，侧向接口的伸出长度不会超出法兰的安装投影范围过多，避免安装时与周边管路、元件出现干涉，各接口的同轴度、

　　法兰安装面的平面度都设定了合理的形位公差，保证装配后密封面的贴合度，减少装配应力。在实际选型应用时，需要根据管路的工作压力、流体介质类型确认该阀体的适用范围，该结构的阀体额定工作压力适配低压管路场景，不适合高压、强腐蚀介质的输送场景，安装时需要注意流体的流向与阀体内部流道的匹配，避免反向安装导致流阻增大或者密封失效。建模过程中对各结构的壁厚做了均匀化处理，避免壁厚差异过大导致铸造或者加工过程中出现缩孔、变形问题，所有棱角位置都做了微小的倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也可以减少应力集中点，提升阀体的结构强度。
