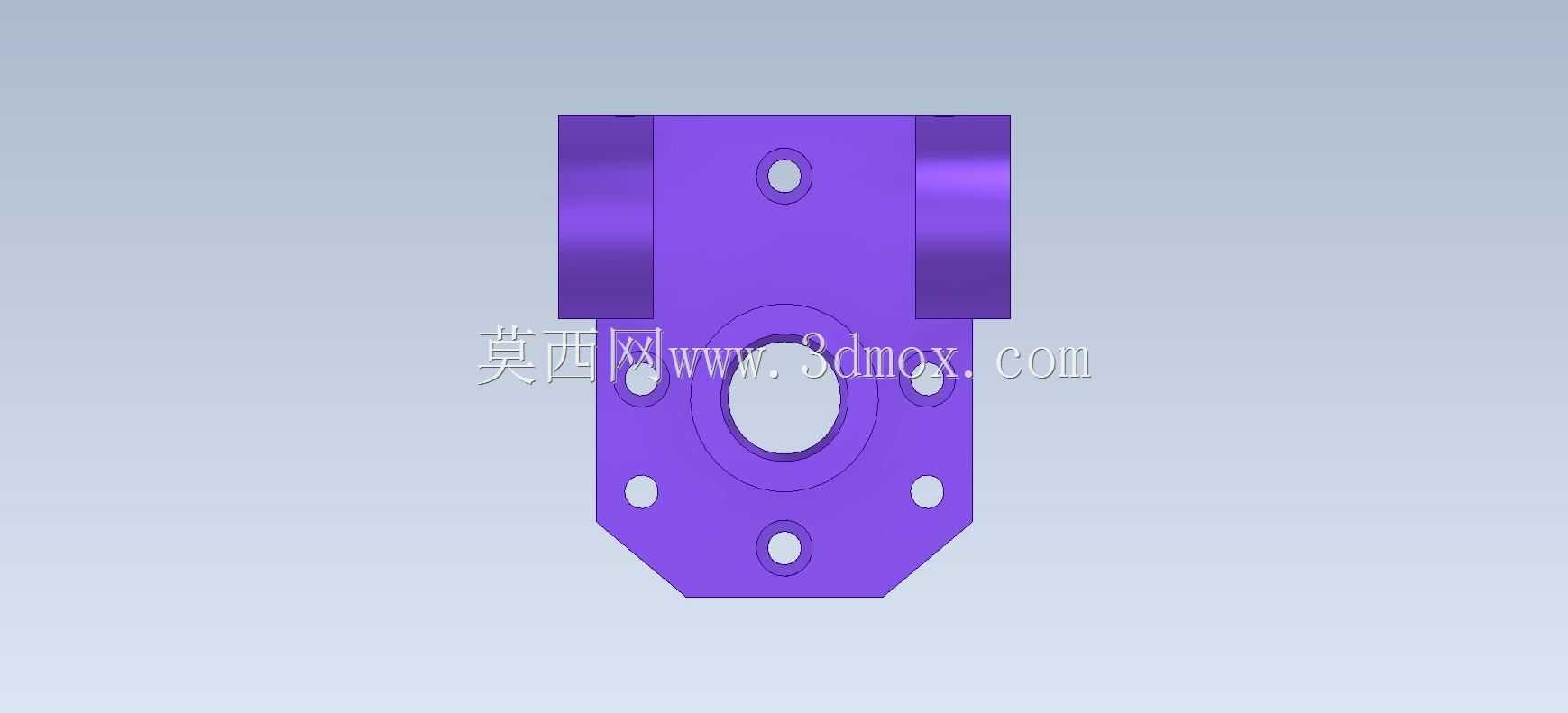

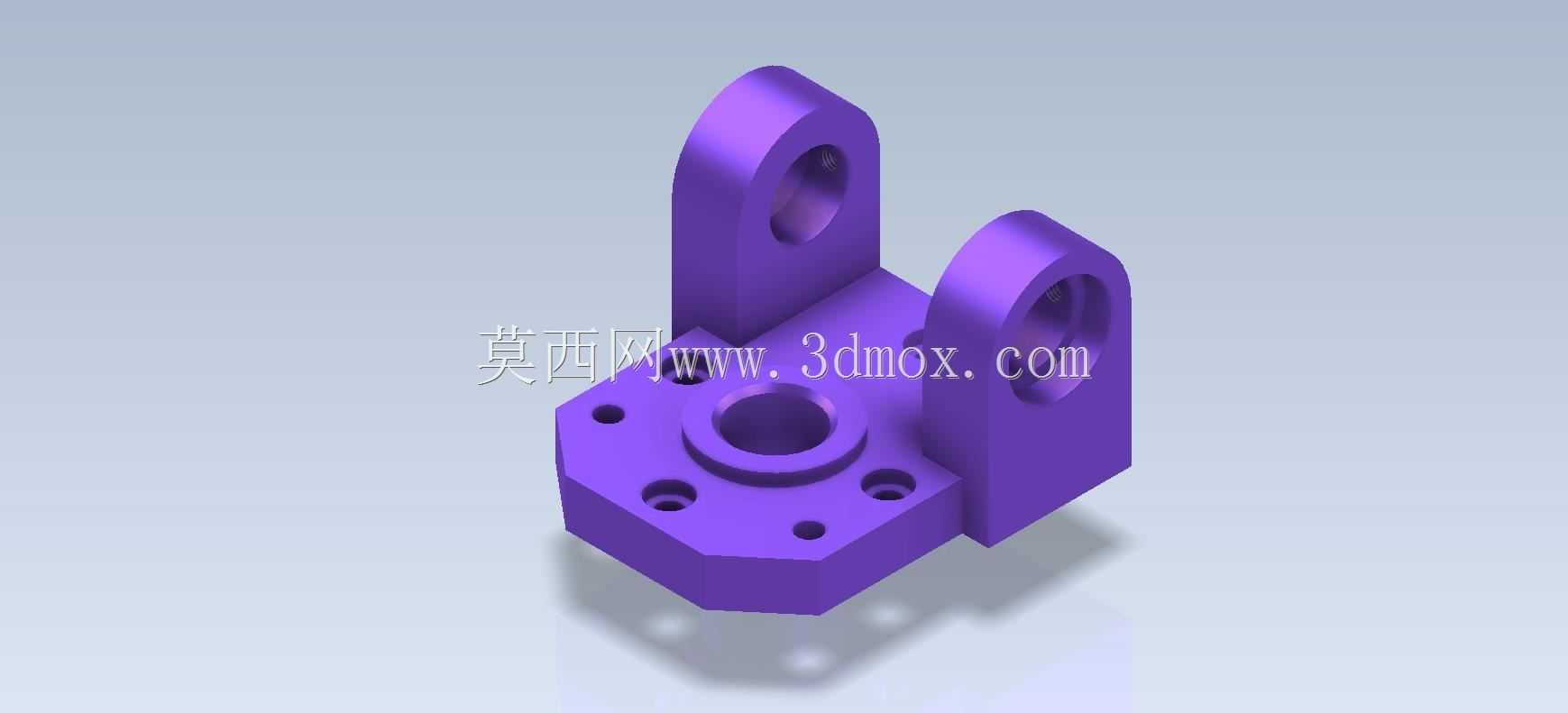

在自动化输送线、小型工装夹具以及轻工机械设备的铰接传动环节,这类带双立耳的法兰连接支座是十分常见的结构件,主要承担转轴铰接、部件定位以及载荷传递的作用,很多做设备改造或者小型专机开发的工程师,在做摆动类机构的固定端时,都会优先选用类似结构的支座来做安装基准。从结构功能上看,底部的六边形法兰座是整个零件的安装基准面,法兰面上均匀分布的多个安装孔,可通过内六角螺栓将整个支座固定在设备的安装基板或者型材架体上,六边形的外形相比圆形法兰更便于安装时的对位防转,在狭小安装空间内不需要额外加工定位销孔,依靠法兰边的平面贴合就能实现初步的周向定位,能减少现场装配的调整工作量。法兰座中心位置的沉台通孔,一方面可以减轻零件整体重量,

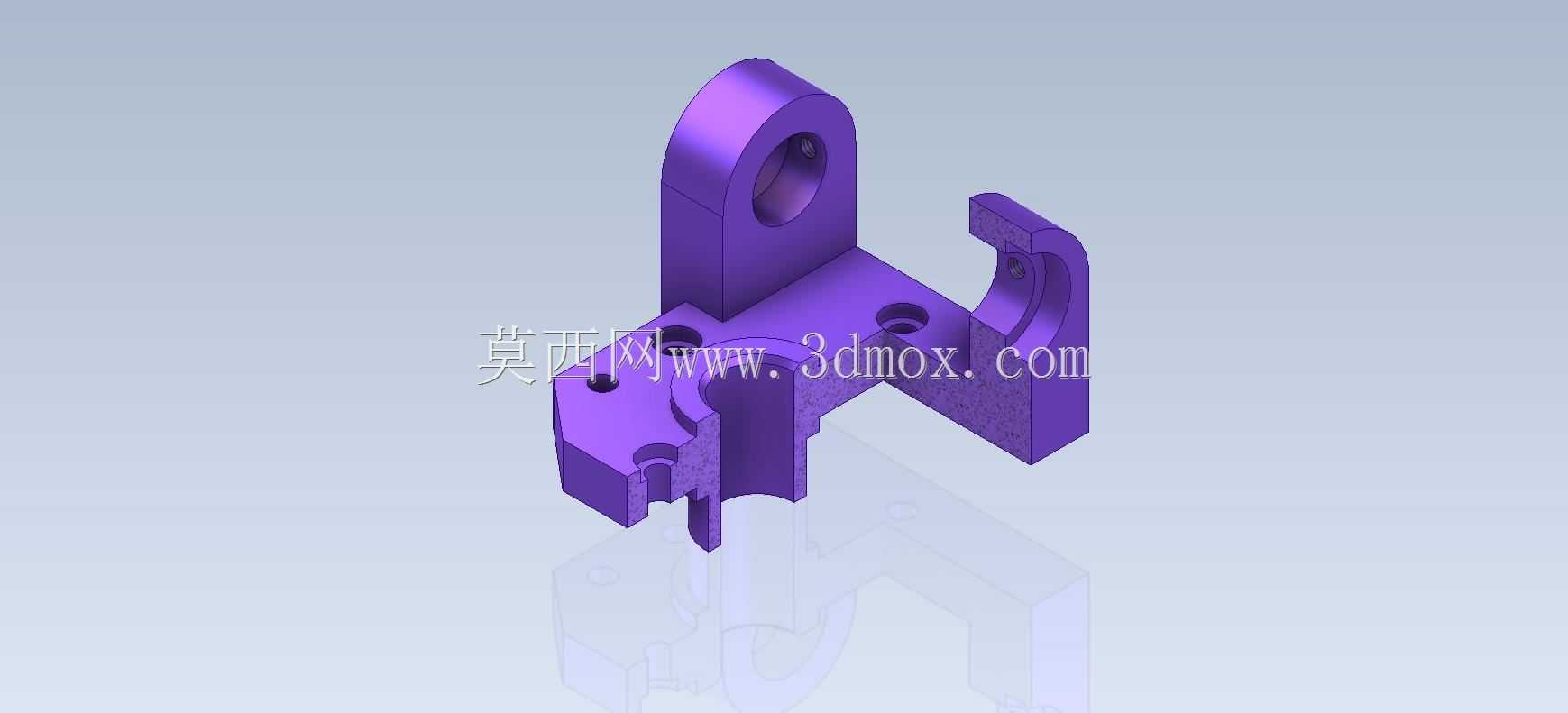

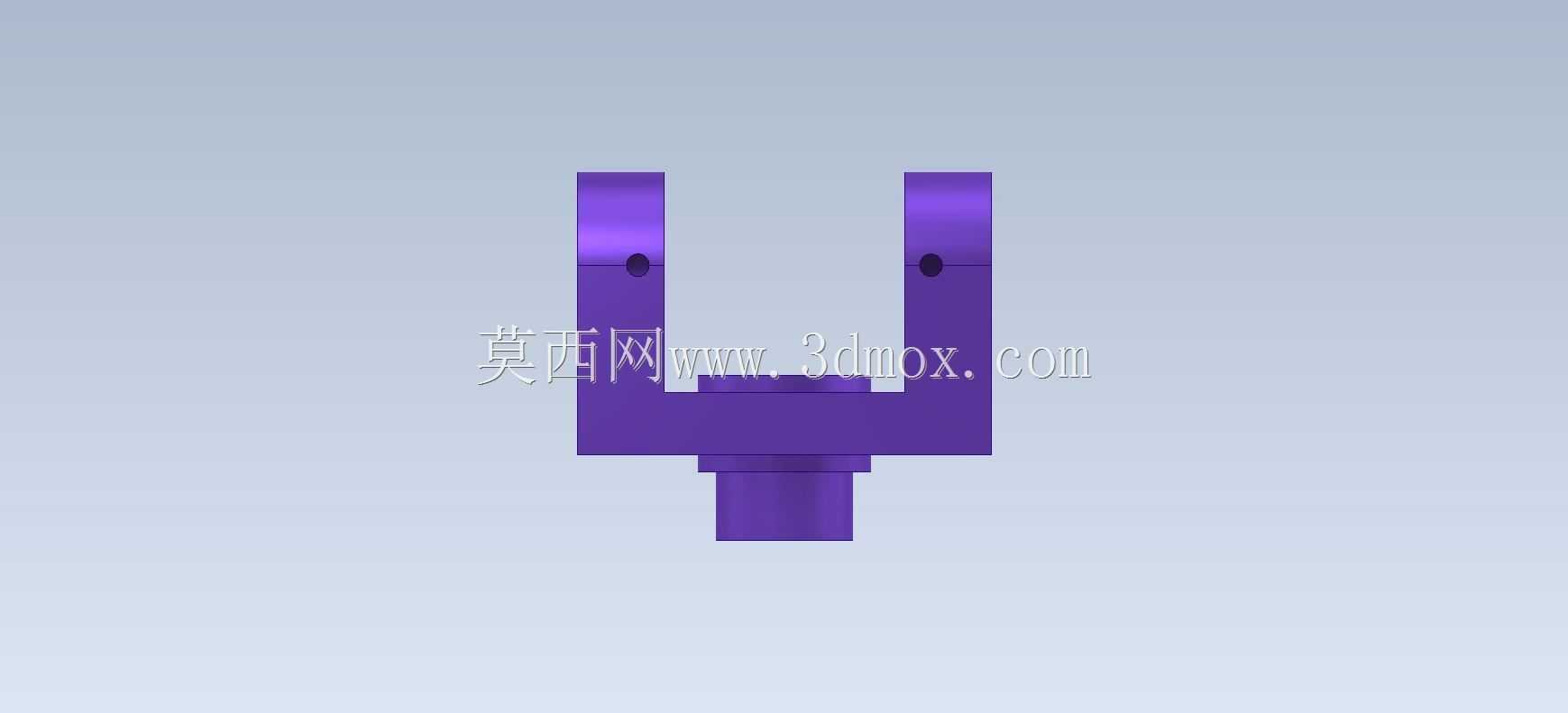

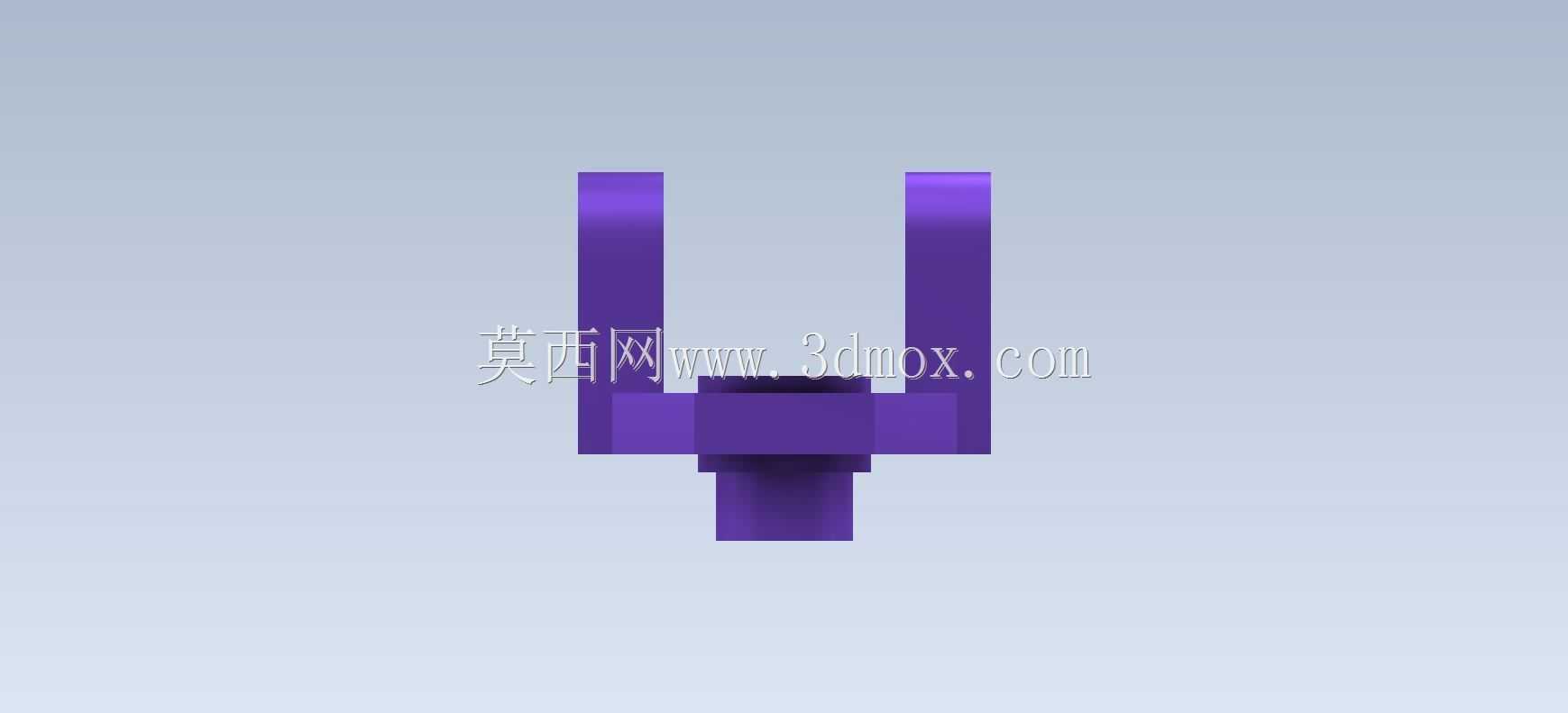

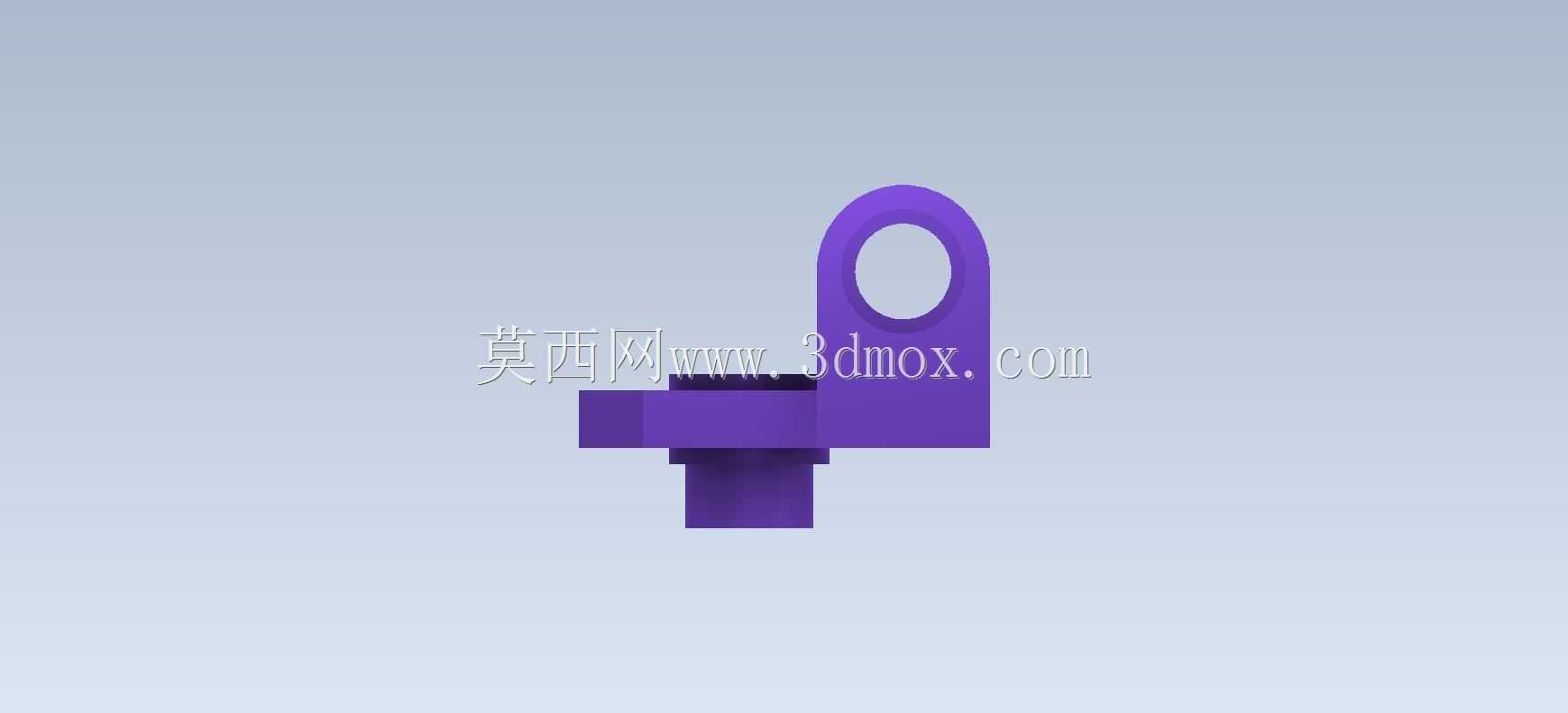

另一方面可以作为穿线孔或者避让转轴端部的空间,在部分带气路走线的摆动机构中,还能从中心孔穿过气管或者线缆,避免管线在部件摆动过程中出现拉扯磨损。两侧向上延伸的立耳是整个零件的核心功能部位,两个立耳上同轴加工的铰接孔,用于安装销轴或者铰接螺栓,穿过孔位可以连接摆动臂、连杆或者其他需要做回转运动的部件,立耳的厚度经过受力校核,能够承受常规工况下的径向载荷,避免铰接部位出现形变导致的卡滞问题;两个立耳之间预留的间隙宽度,刚好可以容纳标准厚度的连杆接头装入,不会出现间隙过大导致的摆动窜动,也不会因为间隙过小造成装配干涉。从设计思路上拆解这个零件,首先要确定的是铰接孔的中心高度,这个尺寸直接决定了连接后摆动部件的回转中心高度,

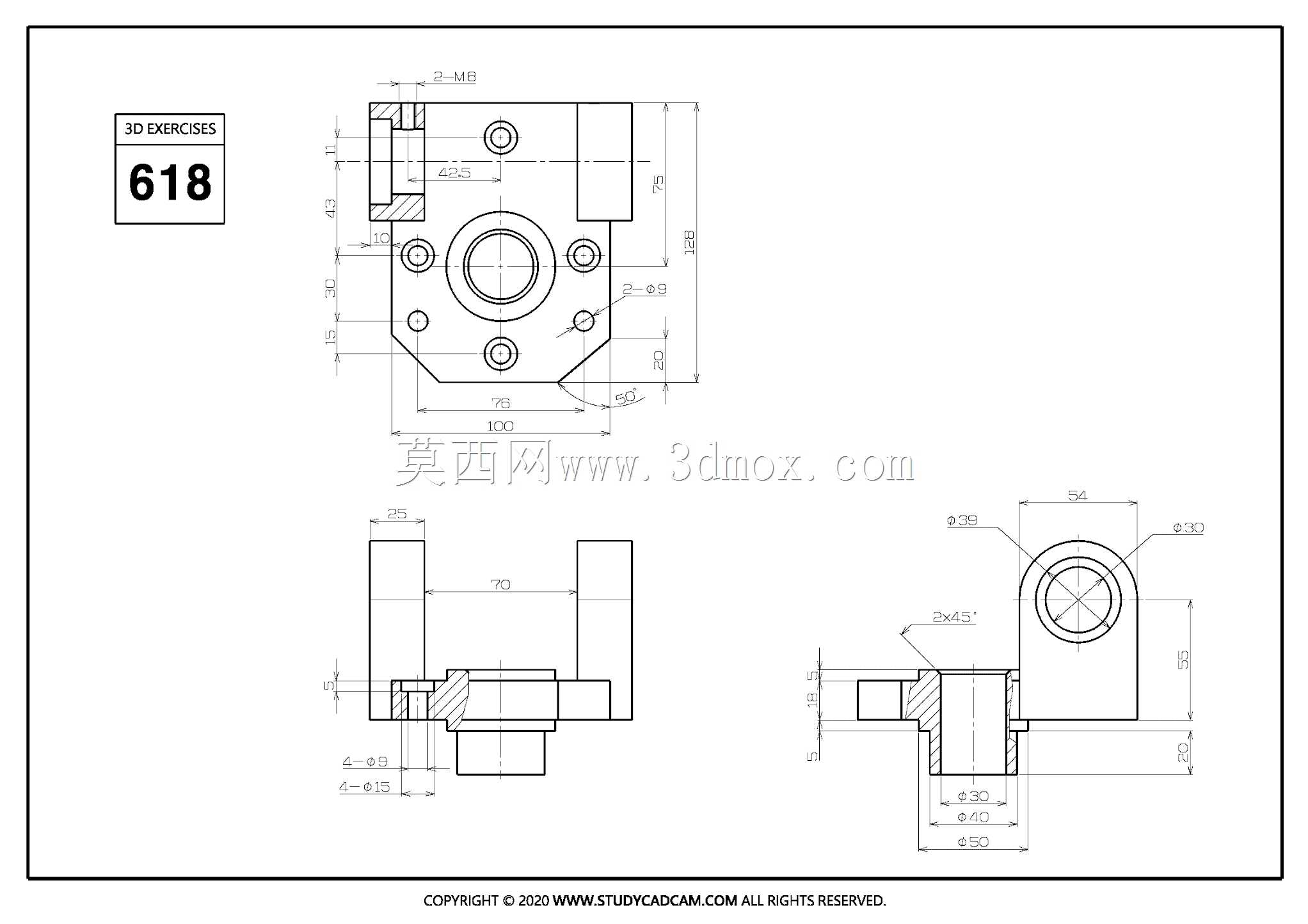

需要匹配对应连杆的运动行程范围,避免摆动过程中连杆和法兰安装面出现碰撞;其次是法兰面上安装孔的分布圆直径,要匹配常用的安装孔距标准,保证可以直接固定在标准规格的铝型材或者安装板上,不需要额外做转接板;立耳的外侧做了圆弧过渡处理,既可以减少零件的应力集中,在载荷冲击下不会在立耳和法兰连接的根部出现断裂,也能去除加工后的锐边,避免装配过程中划伤操作人员。在实际建模过程中,这类零件的建模逻辑也很有练习价值,先通过草图绘制底部六边形法兰的轮廓,拉伸得到法兰基体后,在中心位置切除出沉台孔,再分别绘制两侧立耳的草图拉伸成型,之后对所有锐边做倒圆角处理,最后通过阵列或者单独切除的方式加工出法兰面上的安装孔和立耳上的铰接孔,
整个建模过程涵盖了草图绘制、拉伸凸台、拉伸切除、倒圆角、特征阵列等常用的三维建模操作,很适合刚接触三维建模的设计人员练习基础特征的使用逻辑。从安装边界来看,这个零件的整体占用空间不大,底部法兰的外接圆尺寸适配小空间安装场景,立耳的高度不会超出常规小型机构的安装空间限制,铰接孔的孔径可以适配常用直径的销轴标准件,不需要单独定制非标销轴,能降低整体的配件采购成本。在实际工况使用中,这类支座如果用于低载荷的工装夹具场景,可以采用铝合金材质加工,通过阳极氧化处理提升表面耐磨性;如果用于载荷稍大的传动铰接部位,可以采用45号钢加工后做发黑处理,提升零件的结构强度和防锈能力,不同材质的选用只需要调整对应部位的尺寸公差,不需要改动整体的结构外形,适配性很强。很多刚入行的结构设计人员在做这类铰接支座设计时,容易忽略立耳和法兰连接根部的圆角处理,导致零件在受冲击载荷时根部出现应力断裂,还有的会把两个立耳的铰接孔同轴度公差设置过松,导致销轴装入后出现卡滞,摆动过程中阻力过大,这些细节在这个练习模型的结构里都做了合理的规避,通过拆解这个模型的结构参数,能帮助新手快速掌握这类常用连接支座的设计要点,避免实际生产设计中出现常见的结构错误。
