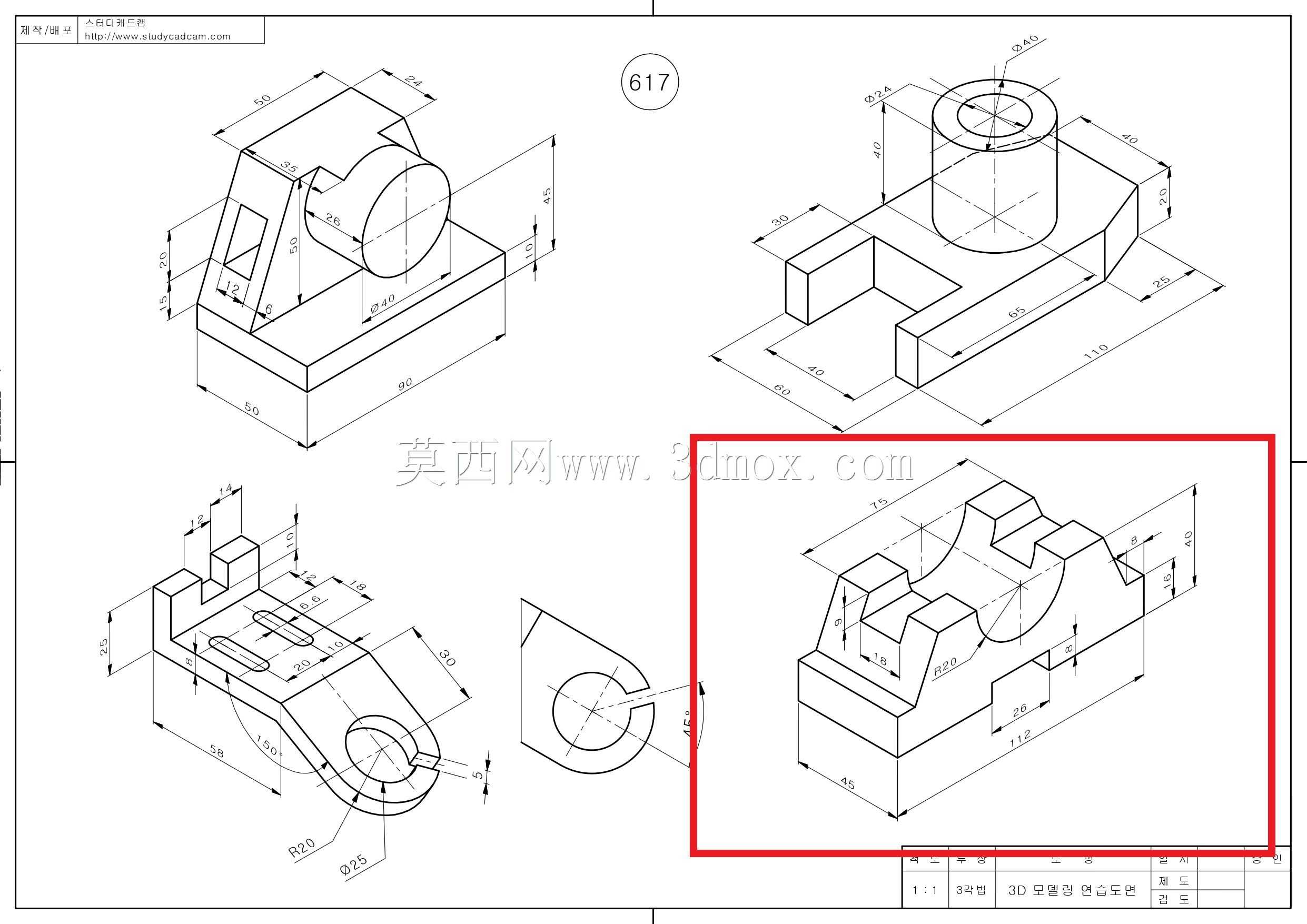

机械基础练习用异形支撑块结构

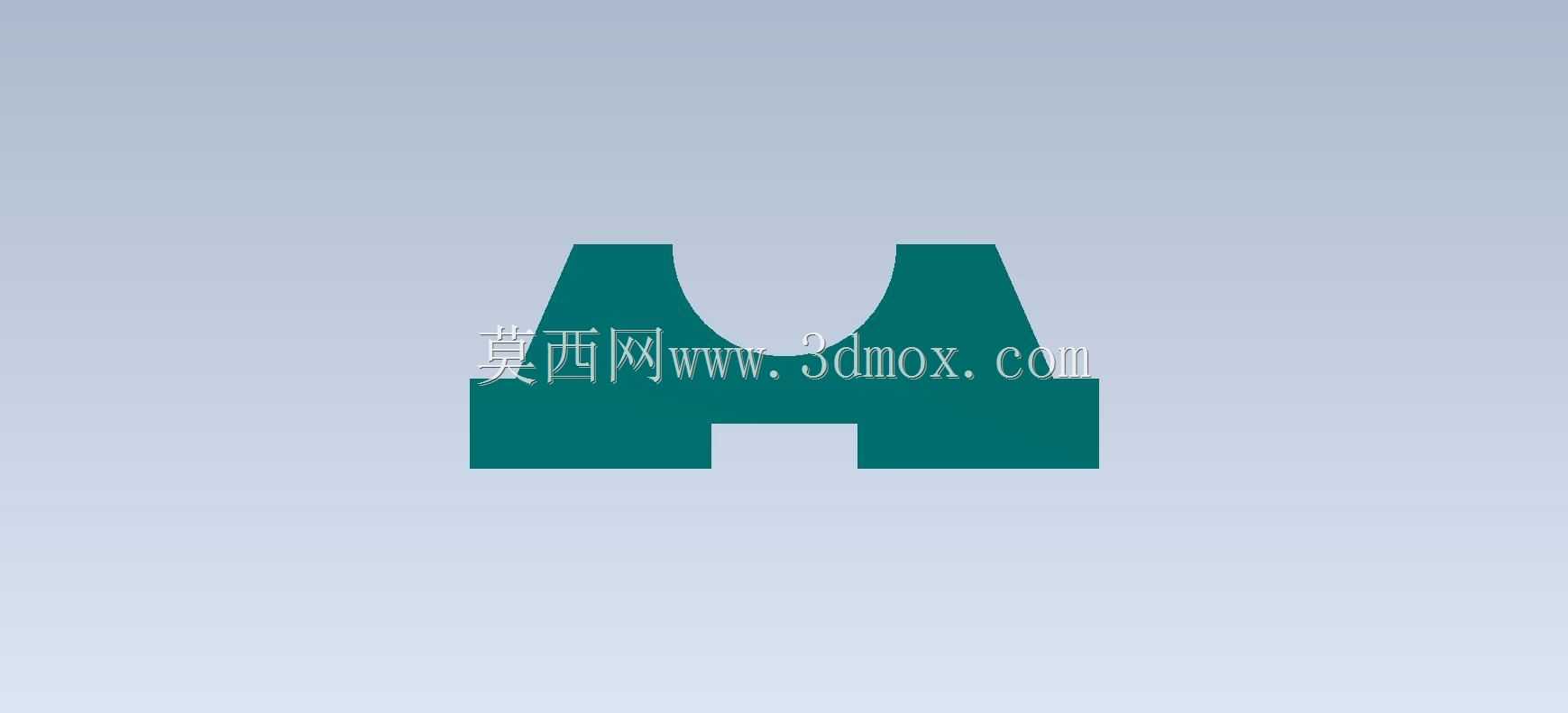

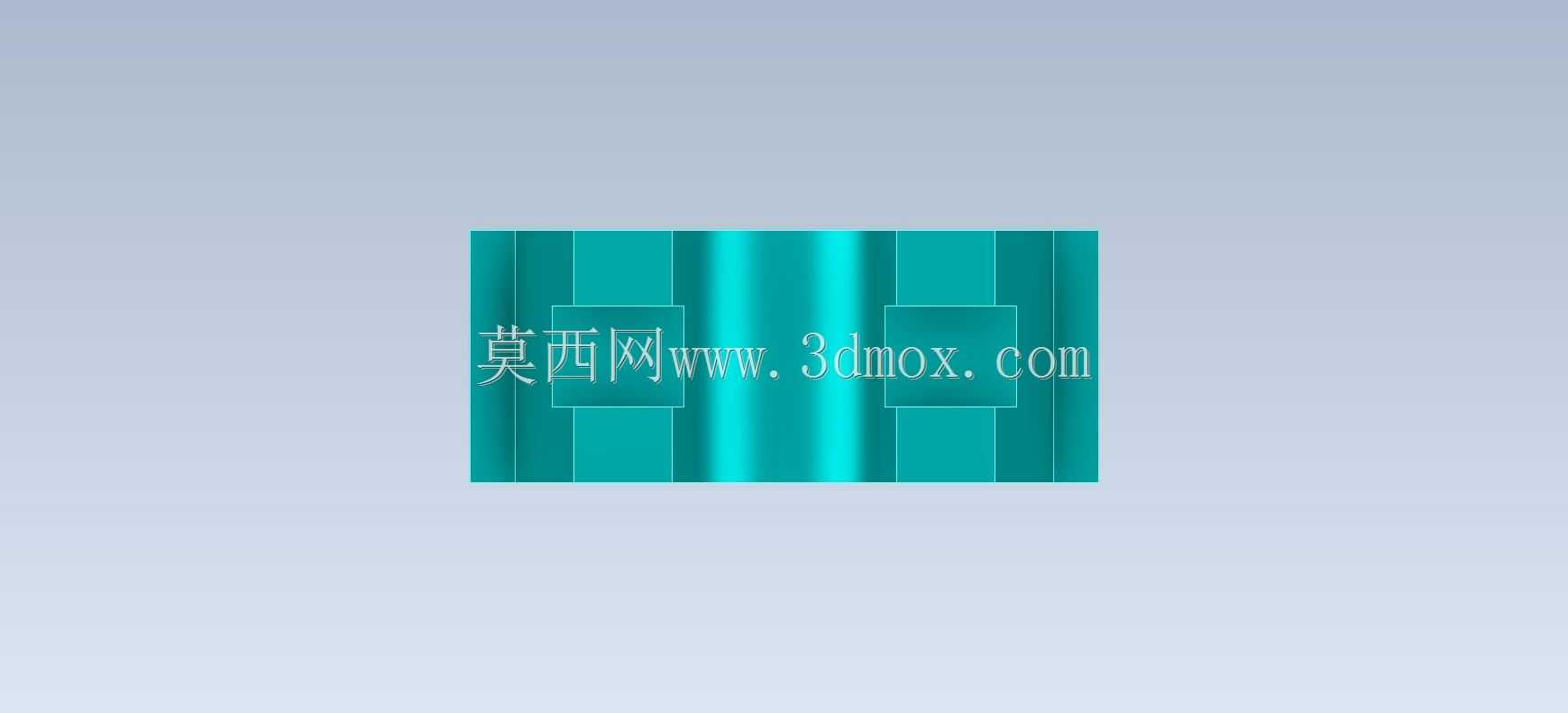

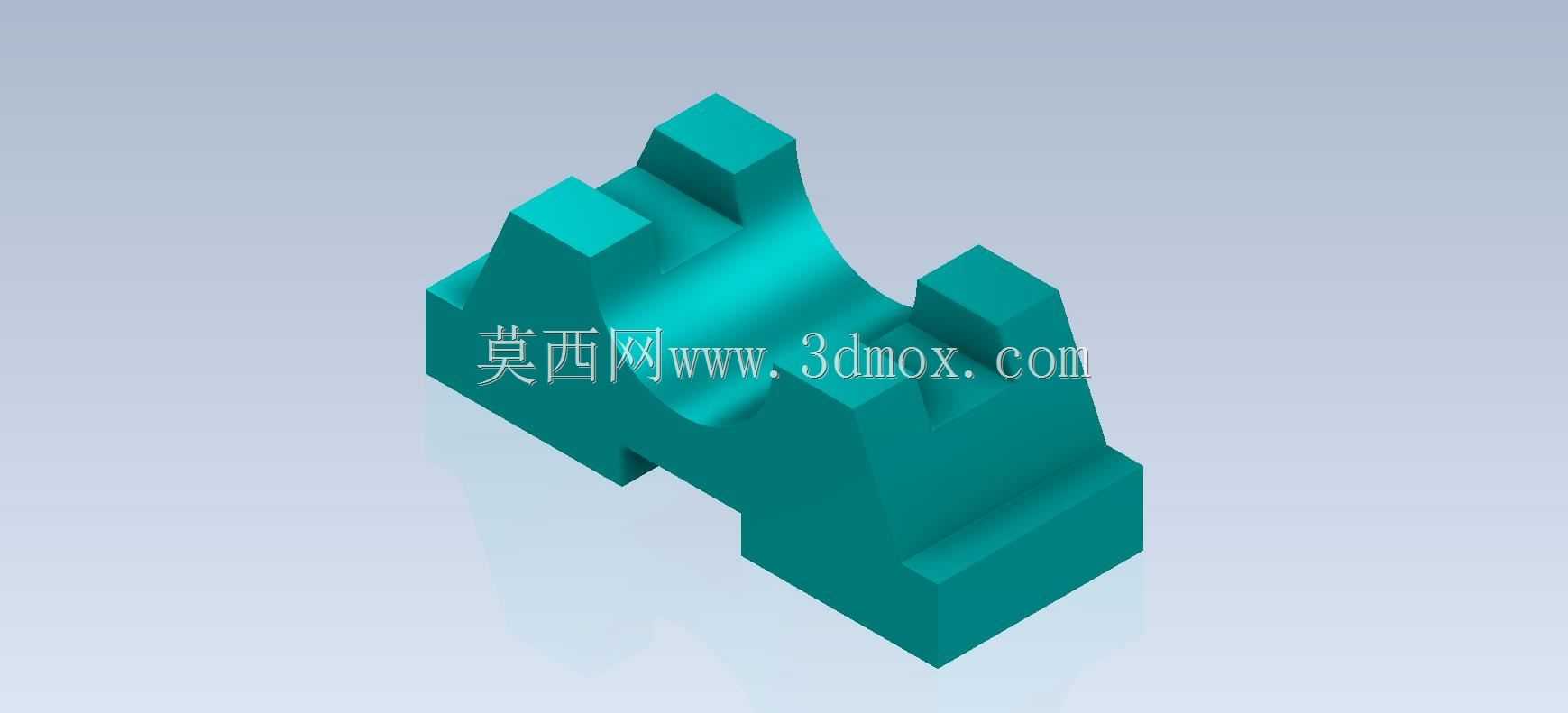

　　这类异形支撑块结构常见于小型工装夹具的定位支撑环节，也可作为自动化输送线侧边的工件承托构件使用，在轻工装配、小型零件机加工工位的辅助定位场景中应用较多，主要作用是为待加工、待装配的异形工件提供稳定的多点支撑，避免工件装夹过程中出现滑移、偏转，同时其上部的凸起结构可配合定位销实现工件的快速对位，减少装夹找正的辅助时间。从结构设计思路来看，该零件采用一体化实体结构设计，底部为平整的矩形安装基面，可直接通过螺栓固定在工装基板或者设备工作台面上，安装基面的平面度要求控制在0.02mm以内，保证安装后整体结构无翘曲，支撑受力均匀。主体部分的弧形内凹面是核心的支撑工作面，弧度匹配常见的轴类、带圆弧面小型零件的外轮廓，

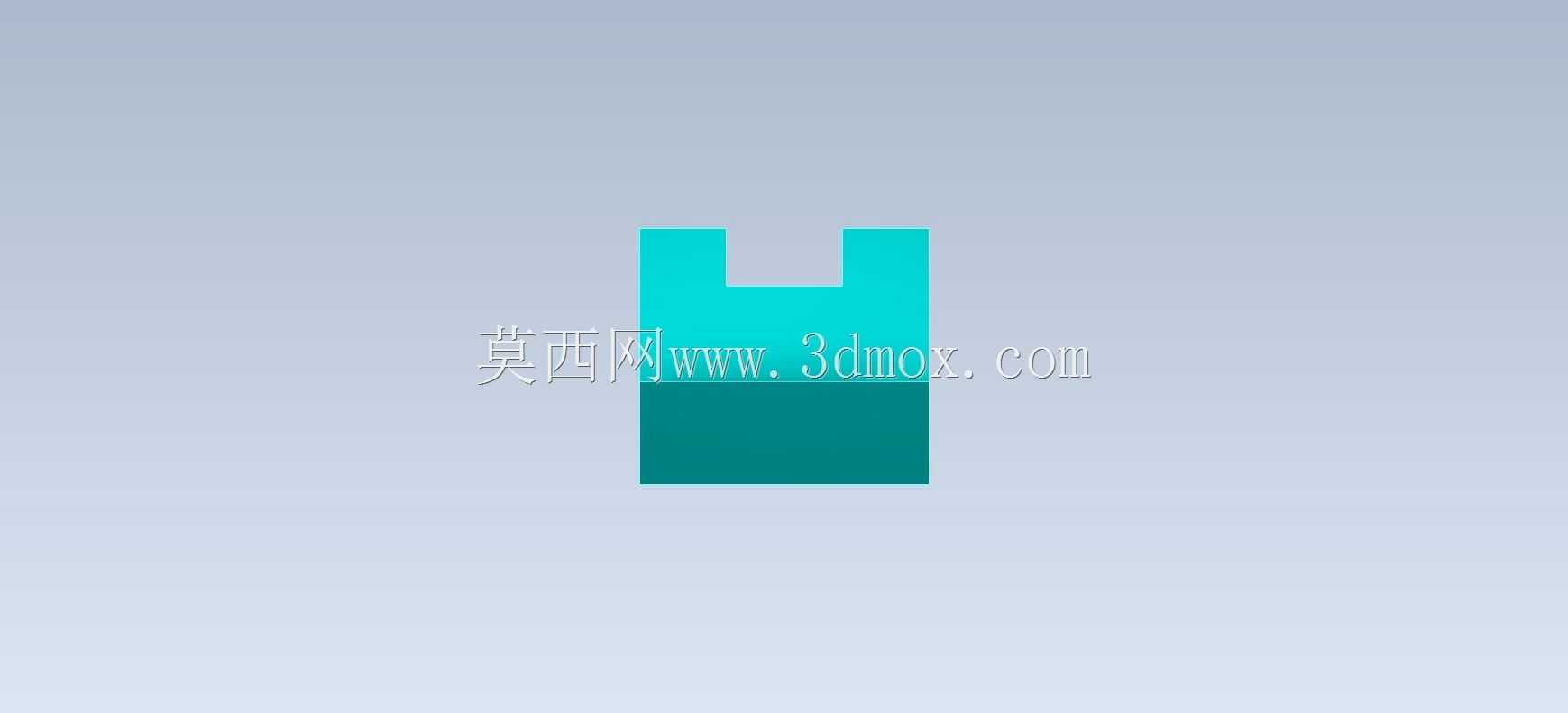

　　接触面积相比平面支撑提升40%左右，能有效降低接触应力，避免工件表面被压伤。两侧对称分布的凸起挡块，高度根据常见待支撑工件的定位高度设定，挡块内侧带有微小的拔模斜度，既可以在工件放置时起到导向导入的作用，也能在工件受侧向力时提供足够的限位阻力，防止工件从支撑面上滑脱。零件整体的外形尺寸控制在小型工装常用的规格范围内，长度方向不超过120mm，宽度方向不超过80mm，整体高度不超过70mm，安装边界预留足够的螺栓孔位空间，相邻安装孔的中心距符合通用工装基板的孔系标准，可直接适配标准规格的T型槽工作台、铝型材工装框架的安装需求，不需要额外加工转接板。在建模过程中，这类零件需要重点关注几个结构细节：一是弧形支撑面与两侧挡块的过渡圆角，

　　圆角半径设置为R3-R5，避免应力集中导致的结构断裂，同时也能减少加工过程中的刀具磨损；二是底部安装面的边缘做C2倒角处理，去除加工毛刺，避免安装时与基板表面出现刮蹭，也能提升装配的顺畅度；三是所有非工作面的棱边都做R0.5的小圆角处理，符合机械零件的安全设计要求，避免操作过程中划伤操作人员。从受力特性分析，该支撑块可承受的垂直方向静载荷不低于500N，侧向可承受的水平推力不低于150N，完全满足小型零件加工、装配过程中的支撑受力需求，采用45号钢材质经调质处理后，整体硬度可达到HB220-250，支撑面经淬火处理后硬度可达HRC40-45，耐磨性能优异，长期使用不会出现明显的凹陷磨损。如果应用在有防腐需求的工位，

　　也可更换为铝合金6061材质做硬质阳极氧化处理，整体重量可降低60%，同时具备不错的耐磨和防腐性能，适合在洁净车间、电子产品装配工位使用。这类基础结构件的建模练习，能帮助初学者快速掌握实体拉伸、旋转切除、圆角倒角、拔模等基础建模命令的综合运用，同时理解机械支撑类零件的设计逻辑，掌握安装基面、工作支撑面、限位结构之间的尺寸配合关系，为后续复杂工装、设备结构的设计打下扎实的基础。在实际加工环节，该零件可采用数控铣削一次装夹完成所有面的加工，加工工序依次为铣底面、粗铣外形、精铣弧形支撑面、铣两侧挡块、钻孔攻丝、倒角去毛刺，加工周期短，成本可控，适合作为通用工装配件批量生产，也可根据具体工位的工件尺寸做参数化调整，快速衍生出适配不同规格工件的支撑块系列。
