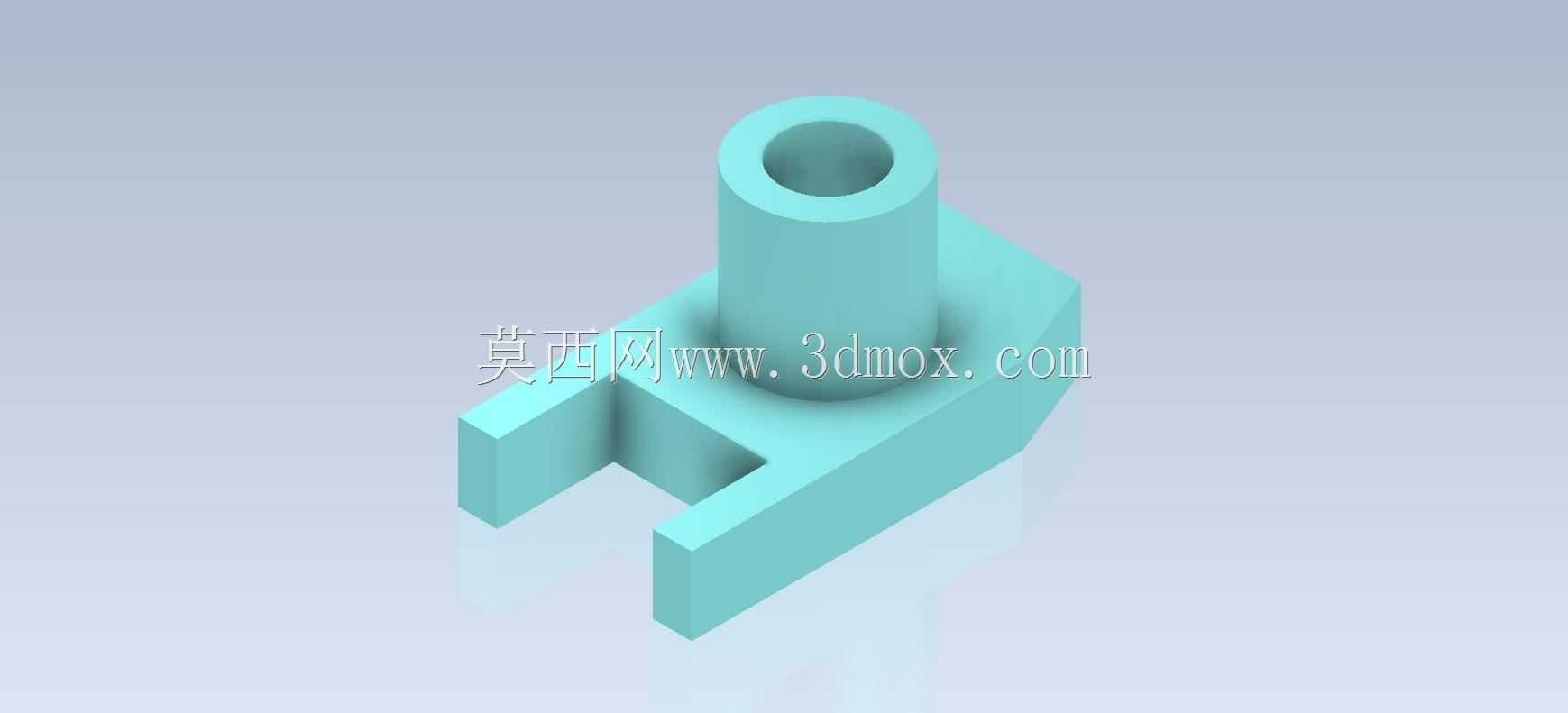

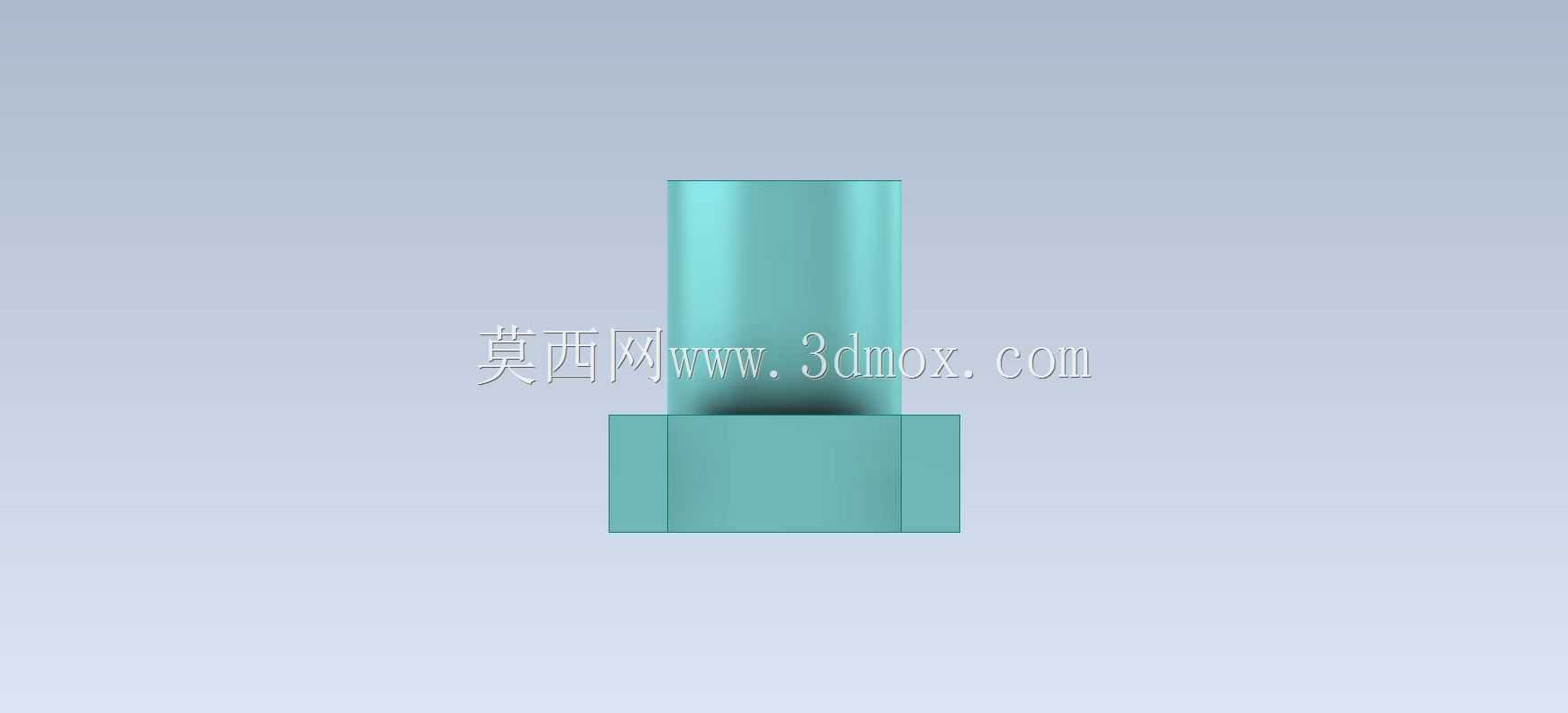

带叉形安装座的立式中空连接基座

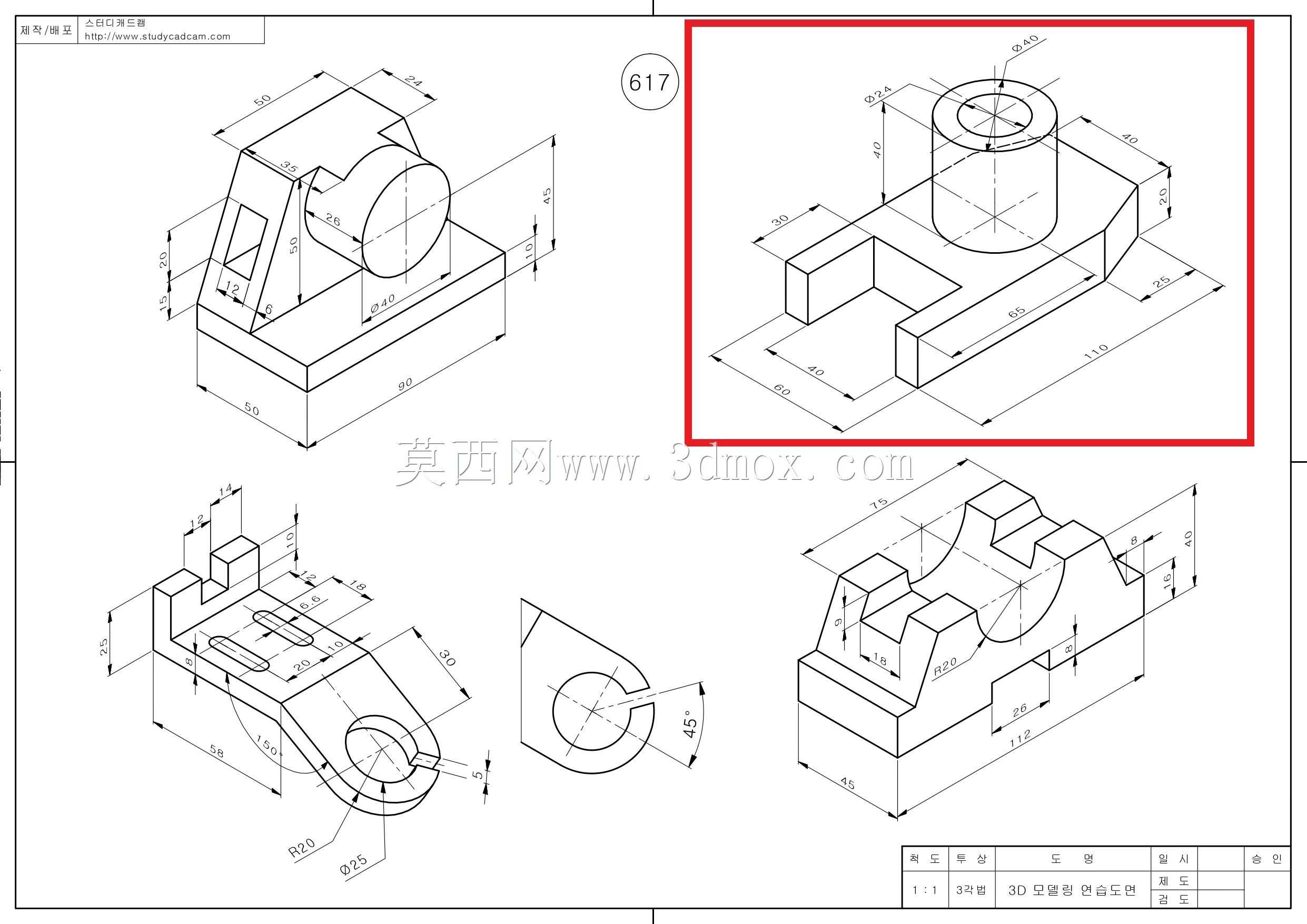

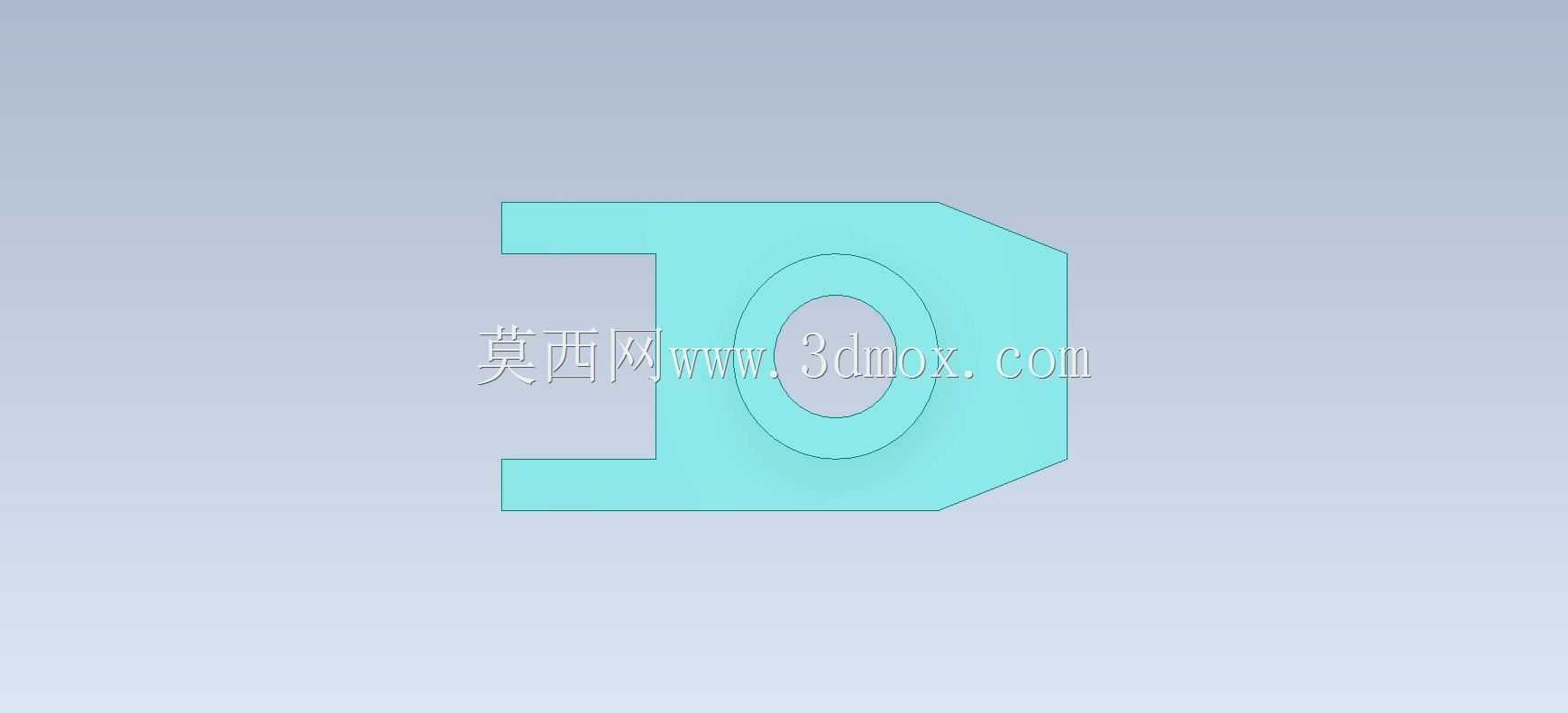

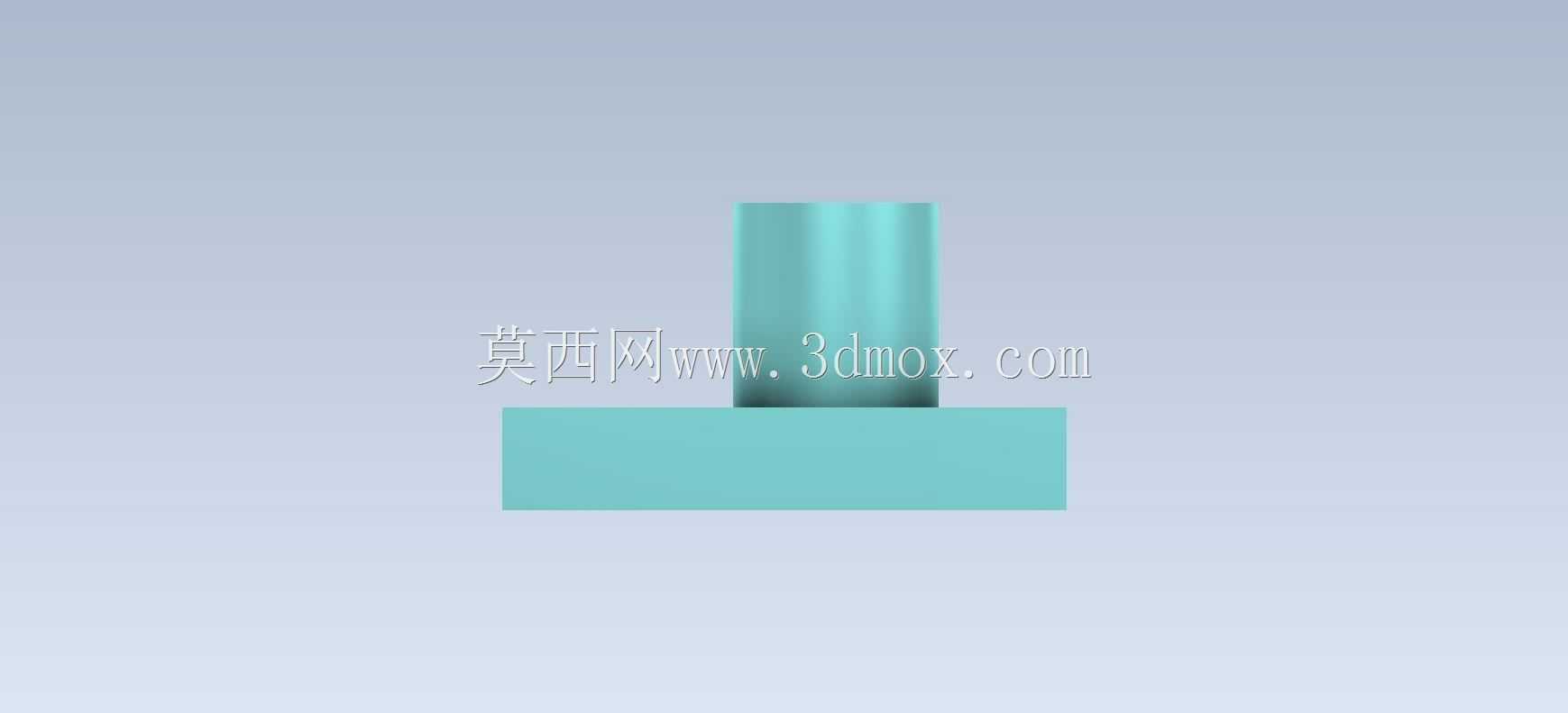

　　在小型自动化输送线的侧边定位工位、轻工包装设备的导向杆支撑单元、实验室小型试验台的管路固定结构中，这类带叉形安装座的立式中空连接基座是十分常见的结构连接件，日常做三维建模练习时，这类零件也因为涵盖了拉伸、切除、凸台、倒角等多个常用建模特征，成为入门阶段巩固建模逻辑的典型练习载体。从实际使用场景来看，这类零件主要承担两个核心功能：一是立式中空的筒状结构可以作为导向轴、流体导管或者线束的穿设通道，中空内孔的尺寸公差一般会根据穿设部件的配合要求做对应设计，如果是穿设导向轴做滑动支撑，内孔会预留H7级的配合间隙，内壁粗糙度要求控制在Ra1.6以内，避免轴件往复运动时出现卡滞；如果是作为流体或线束的过孔，内孔公差可适当放宽，

　　只需要做边缘倒角去除毛刺，防止划伤管路或者线束外皮即可。二是底部的叉形安装座是整个零件的固定承载结构，叉口的开槽宽度、槽深以及安装面的平面度直接决定了零件安装后的稳定性，叉形结构的设计一方面可以减少零件整体的材料用量，降低自重，另一方面叉口的两个侧边可以卡在配套安装梁的定位凸台上，实现安装时的快速对位，不需要额外做预定位调整，能有效提升现场装配的效率。从设计思路上拆解这个零件，建模时首先要确定整体的安装基准，一般会选择叉形座的底面作为第一安装基准面，所有尺寸都从这个基准面开始标注，避免出现尺寸链累积误差。立式中空筒的中心轴线需要和叉形座的对称中心重合，保证受力时载荷均匀分布在两个叉形支脚上，

　　不会出现单侧受力过大导致的支脚断裂或者安装松动。叉口的内侧端面需要和安装基准面保持垂直，垂直度公差一般控制在0.05mm以内，保证安装后零件不会出现倾斜，进而影响中空筒内穿设部件的同轴度。零件的所有棱边都需要做0.5到1mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中，尤其是在筒身和叉形座连接的过渡位置，需要做圆角过渡，避免设备运行时的振动载荷在直角连接处产生应力集中，长期使用出现疲劳裂纹。从安装边界来看，这类零件的整体外形尺寸属于小型结构件，叉形座的两个支脚外侧间距决定了安装时需要预留的安装空间宽度，中空筒的高度决定了穿设部件的支撑高度，

　　设计时需要根据实际安装位置的空间余量调整这两个核心尺寸，安装时一般通过叉形支脚上的预留安装孔使用螺栓紧固，安装孔的位置需要和配套安装梁上的孔位完全对应，孔位公差一般控制在±0.1mm以内，保证装配时螺栓可以顺利穿入。在实际建模练习过程中，做这类零件需要重点关注特征之间的父子关系，先创建基础的安装座实体，再在基准面上拉伸创建立式筒身，之后做内孔的切除特征，最后处理倒角、圆角等细节特征，避免因为特征顺序错误导致后续修改时出现特征失败的情况，同时也要注意不同特征之间的壁厚均匀性，筒身的壁厚和叉形支脚的壁厚尽量保持一致，如果是采用注塑工艺生产，均匀的壁厚可以避免成型时出现缩痕、翘曲等缺陷，如果是采用金属机加工生产，均匀的壁厚也可以减少加工时的材料去除量，提升加工效率。这类零件虽然结构不算复杂，但是涵盖了机械结构设计中最基础的基准选择、公差配合、应力规避、安装适配等核心设计逻辑，不管是作为建模练习的案例，还是作为实际设备中的结构连接件，都有很强的实操参考价值，设计时不需要做多余的冗余结构，在满足承载强度和安装要求的前提下，尽量简化结构，减少加工工序，才能兼顾零件的实用性和加工经济性。
