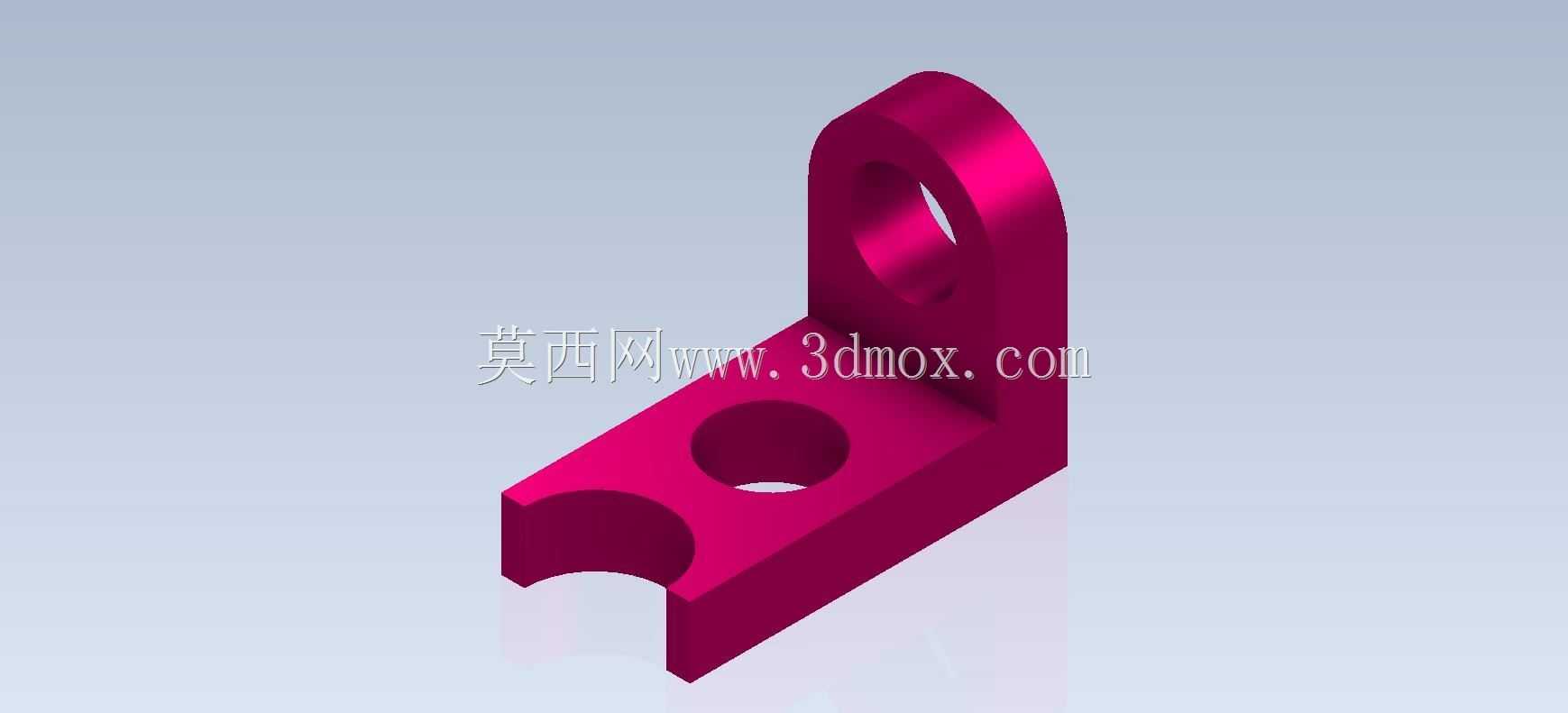

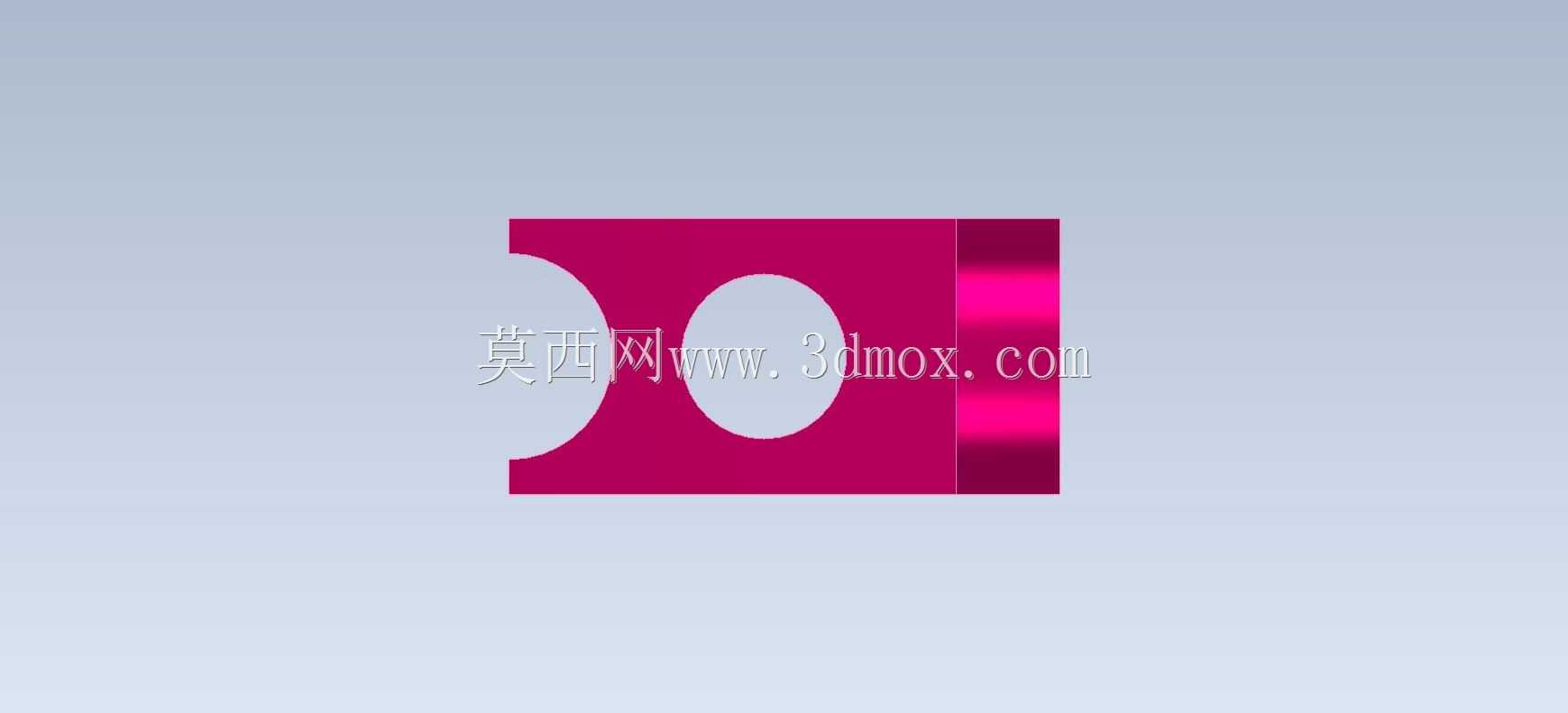

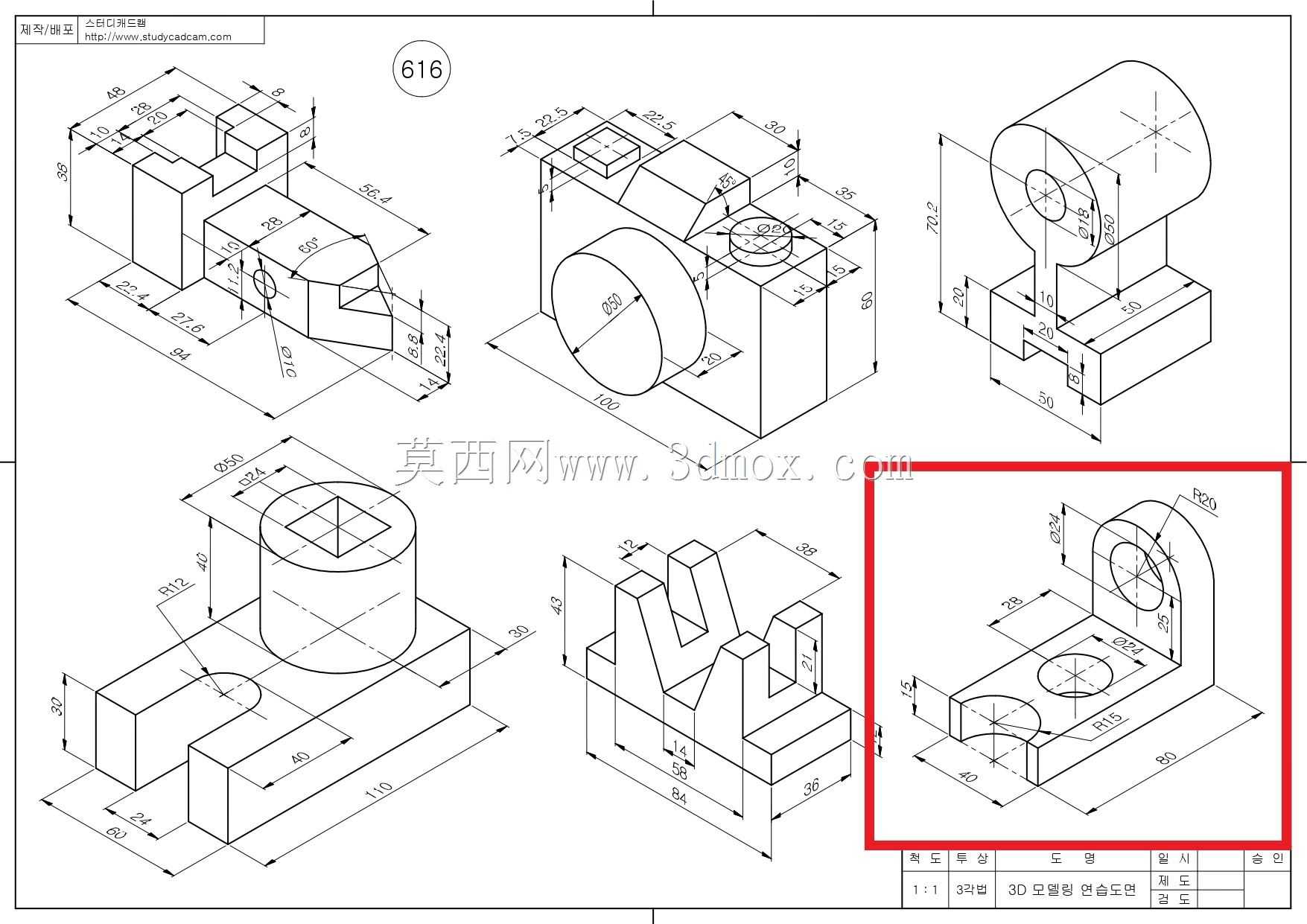

这类L型立式连接支座在轻工自动化输送线、小型工装夹具定位单元、桌面级实验设备机架搭建场景中十分常见,属于小载荷工况下的典型定位连接构件,日常多用于实现垂直安装面与水平安装面的直角过渡连接,替代现场焊接的直角角码,省去焊接后打磨、校形的工序,同时具备更高的装配互换性,批量装配时能大幅缩短现场调试周期。从结构功能来看,底部水平段开设的两个通孔,一个为完整圆孔、一个为侧边开口的U型槽口,完整圆孔用于穿装螺栓实现支座的主定位,限制X、Y两个方向的平移自由度,开口U型槽则用于补偿安装孔位的加工误差,当配对安装板的孔位存在0.5-2mm的位置偏差时,无需重新扩孔,调整支座位置后即可顺利穿装螺栓锁紧,降低现场装配的返工概率;

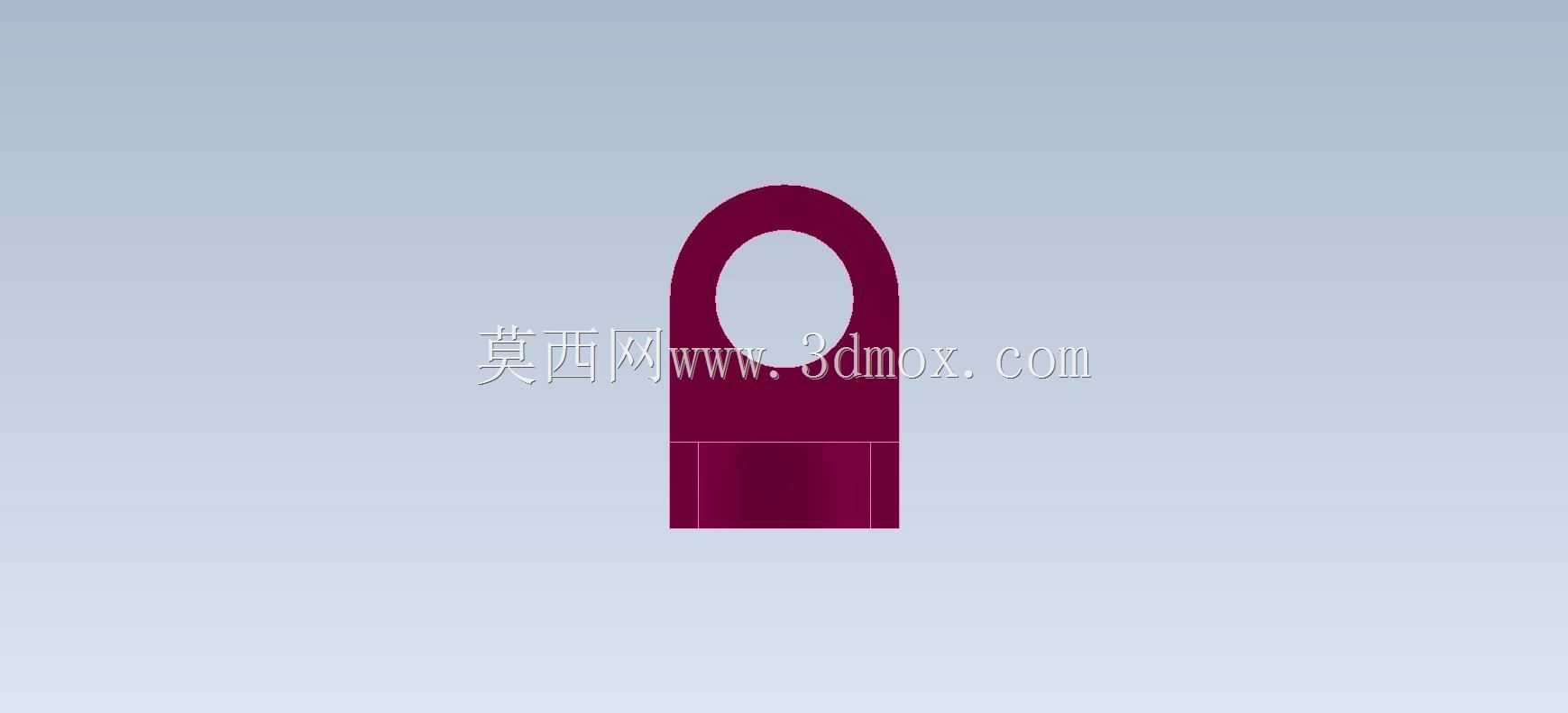

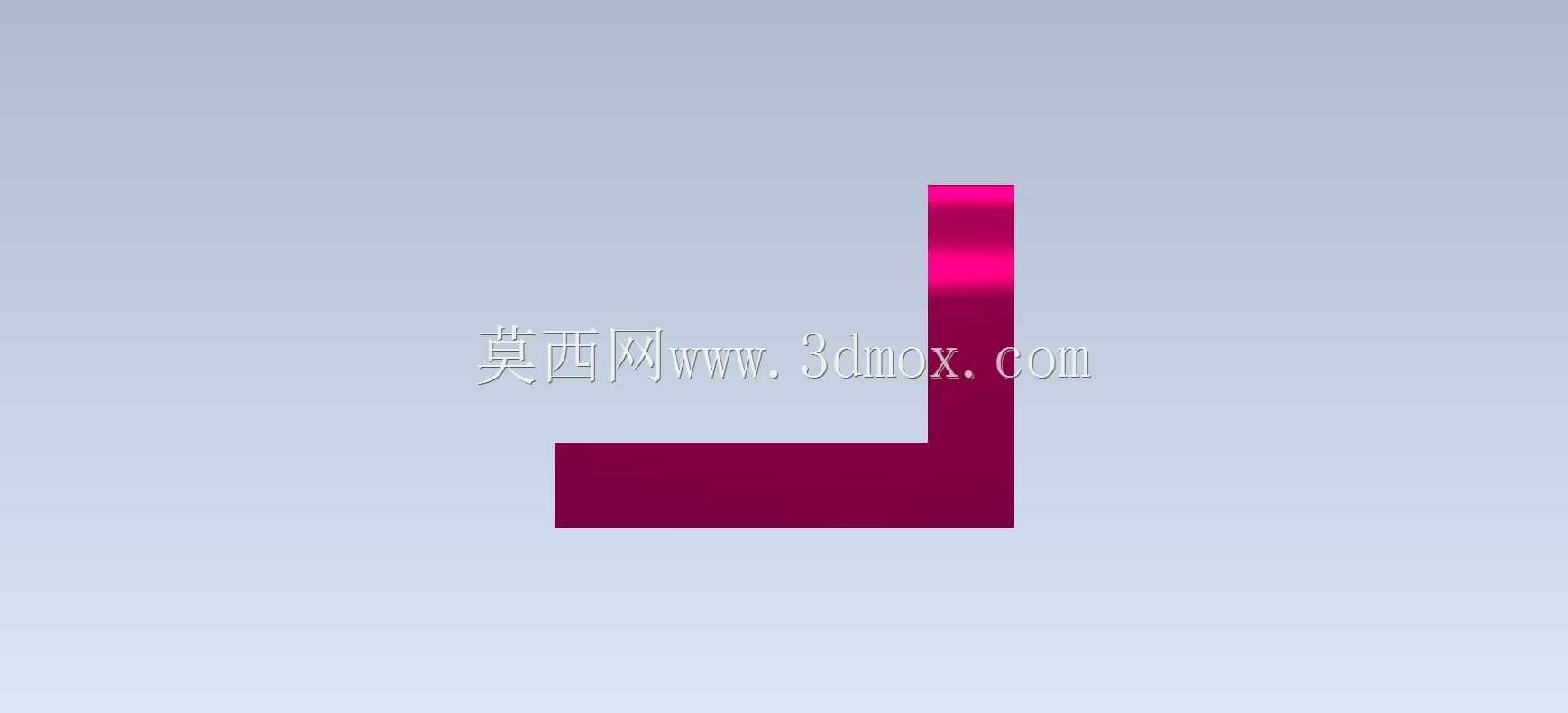

垂直立板段顶部开设的大直径通孔,用于穿装铰接销轴或者锁紧螺栓,实现被连接件的铰接固定或者悬臂支撑,立板与水平段的交接位置做了大圆角过渡,避免直角位置的应力集中,在承受垂直方向的冲击载荷时,能有效分散转角处的应力,避免长期受载后出现根部断裂的问题。设计这类支座时,首先要明确安装边界:水平安装面的总长度需要覆盖两个安装孔的中心距,同时预留足够的螺栓扳手空间,避免锁紧螺栓时扳手与立板发生干涉,通常孔边到立板侧壁的距离要大于螺栓公称直径的1.5倍,保证螺栓头有足够的承压面;立板的高度需要根据被连接件的安装高度确定,顶部铰接孔的中心到水平安装面的距离,要保证被连接件摆动时不会与水平安装面发生剐蹭,预留至少3mm的安全间隙。壁厚选择上,
这类小载荷支座通常采用6-10mm的板材加工或者一体铸造成型,若采用铝合金材质,壁厚可适当加厚2mm弥补强度差距,若采用Q235钢材质,常规8mm壁厚即可满足500N以内的静载支撑需求。建模过程中需要重点关注几个工艺细节:所有孔的边缘都要做0.5mm的倒角,去除钻孔产生的毛刺,避免装配时割伤操作人员,同时保证螺栓头能与安装面完全贴合;立板与水平段的连接圆角半径不能小于壁厚的0.3倍,若采用注塑或者压铸工艺生产,圆角半径还要适当加大,方便熔体填充型腔,减少成型缺陷;开口U型槽的槽宽要比配套螺栓的公称直径大0.2-0.3mm,既保证螺栓能顺利卡入槽内,又不会因为间隙过大导致安装后支座出现窜动。实际选型应用时,需要先核算载荷工况:
如果是用于静态支撑传感器、小型气动元件这类轻载场景,可直接按照安装孔位尺寸选型;如果是用于承受反复冲击的铰接场景,比如小型气缸的尾部铰接座,需要核算立板顶部孔的剪切强度,以及转角位置的弯曲应力,必要时可在转角位置增加加强筋结构,提升整体刚性。这类支座的安装流程也十分简便,先将水平段的定位孔与安装板的螺纹孔对齐,穿入第一颗螺栓但不锁紧,再调整支座位置让U型槽对准第二个安装孔,穿入第二颗螺栓,之后调整立板的垂直度,确认顶部铰接孔的轴线与设计方向一致后,再依次锁紧两颗螺栓,最后将被连接件通过销轴或者螺栓固定在立板顶部的孔位即可,整个装配过程无需复杂工装,普通装配人员借助内六角扳手即可完成操作。
