L型支座带圆柱凸台机械练习构件

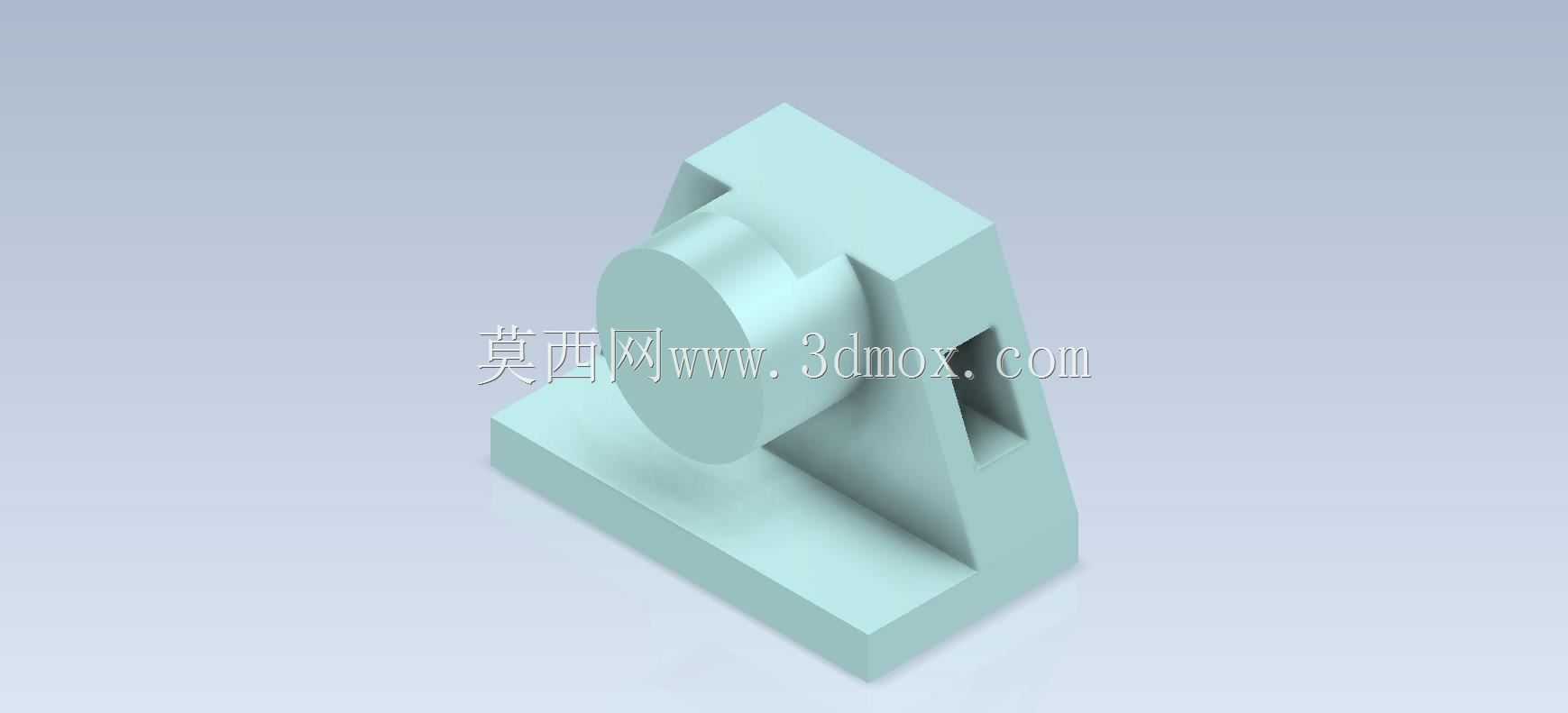

　　这类带圆柱凸台的L型支座构件，在轻工输送线、小型工装夹具台、实验室检测设备的支撑结构中十分常见，日常做建模练习时拆解这类结构，能快速掌握拉伸、切除、凸台同轴度控制的核心建模逻辑，也能帮刚入行的结构设计者理清安装面与功能面的公差配合思路。从实际应用场景来看，这类构件多作为小型回转部件的承载基座，圆柱凸台部分通常用来套装带座轴承、短轴套或者小型滚轮，下方的L型折弯底座既承担竖直方向的载荷传递，也通过底板的安装孔实现与设备机架的固定，侧面的镂空槽并非随意设计，一方面是为了减少整体铸件的重量，降低材料成本，另一方面也能给凸台后侧的紧固件预留操作空间，避免安装时扳手与支座本体发生干涉。

　　做这类构件的三维建模时，首先要确定基准面的选择逻辑，通常会把底板的下表面作为高度方向的第一基准，因为这个面是与机架贴合的安装面，所有高度方向的尺寸都要从这个面开始标注，避免后续装配时出现整体高度超差的问题。底板的长宽尺寸要匹配安装位置的螺栓孔间距，通常这类小型练习构件的底板长度控制在80-120mm区间，宽度在60-90mm区间，厚度不低于8mm，才能保证承载时不会出现底板翘曲变形；竖直立板与底板的交接处要做圆角过渡，避免应力集中，圆角半径通常取壁厚的0.3-0.5倍，要是直角过渡的话，铸件冷却或者长期受载时很容易在交接位置出现裂纹。

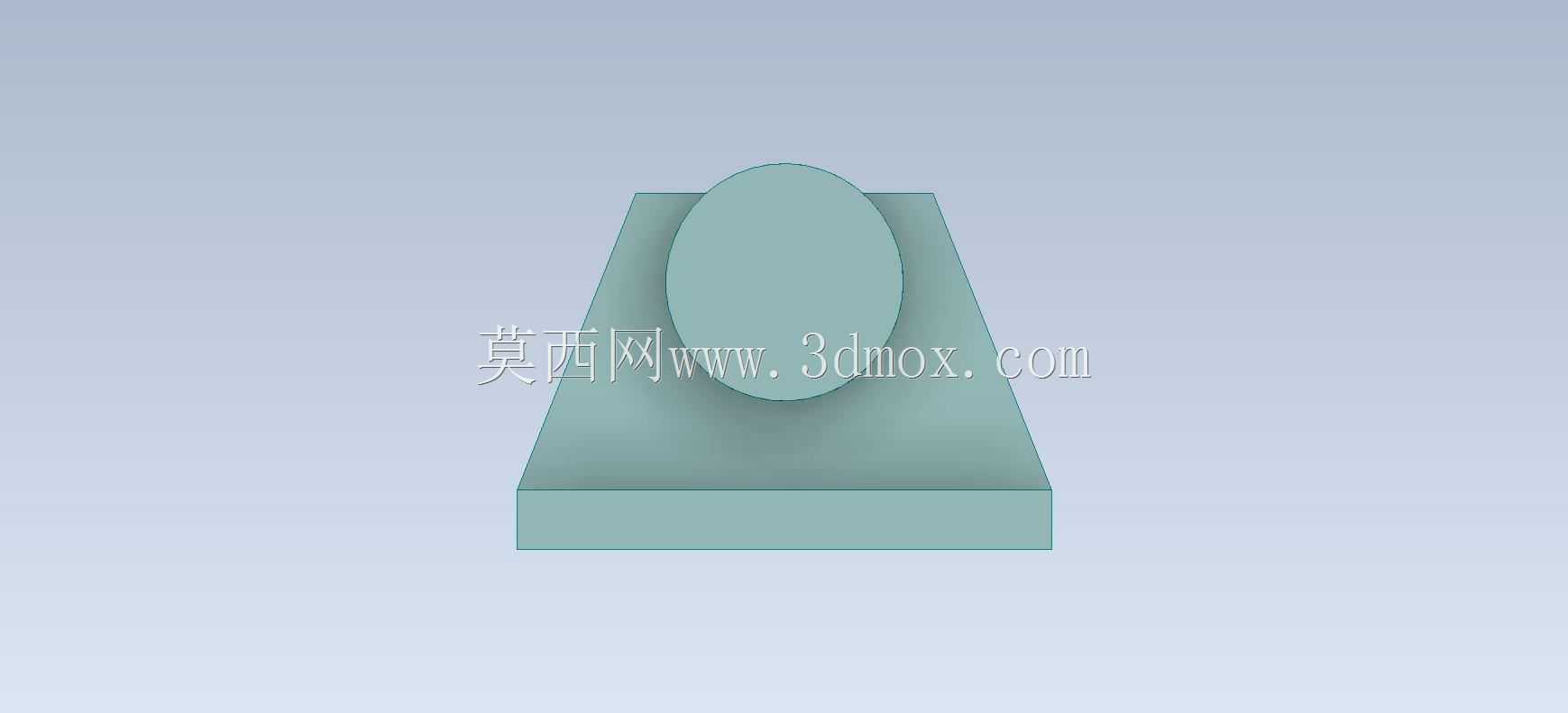

　　圆柱凸台的设计要重点关注同轴度要求，凸台的轴线要与立板的安装面保持垂直，垂直度公差通常控制在0.02mm以内，不然套装在上面的轴类部件转动时会出现卡滞、偏磨的问题。凸台的直径要匹配所选轴承或者轴套的内径，过盈量控制在0.01-0.03mm之间，既保证装配后不会松动，也不会因为过盈量太大导致装配时凸台被胀裂。凸台的伸出长度要根据配套部件的厚度确定，要保证轴套安装后不会与立板表面发生摩擦，通常预留1-2mm的间隙即可，过长的话会增加不必要的材料消耗，还会让凸台的悬臂长度变大，降低整体的承载刚度。

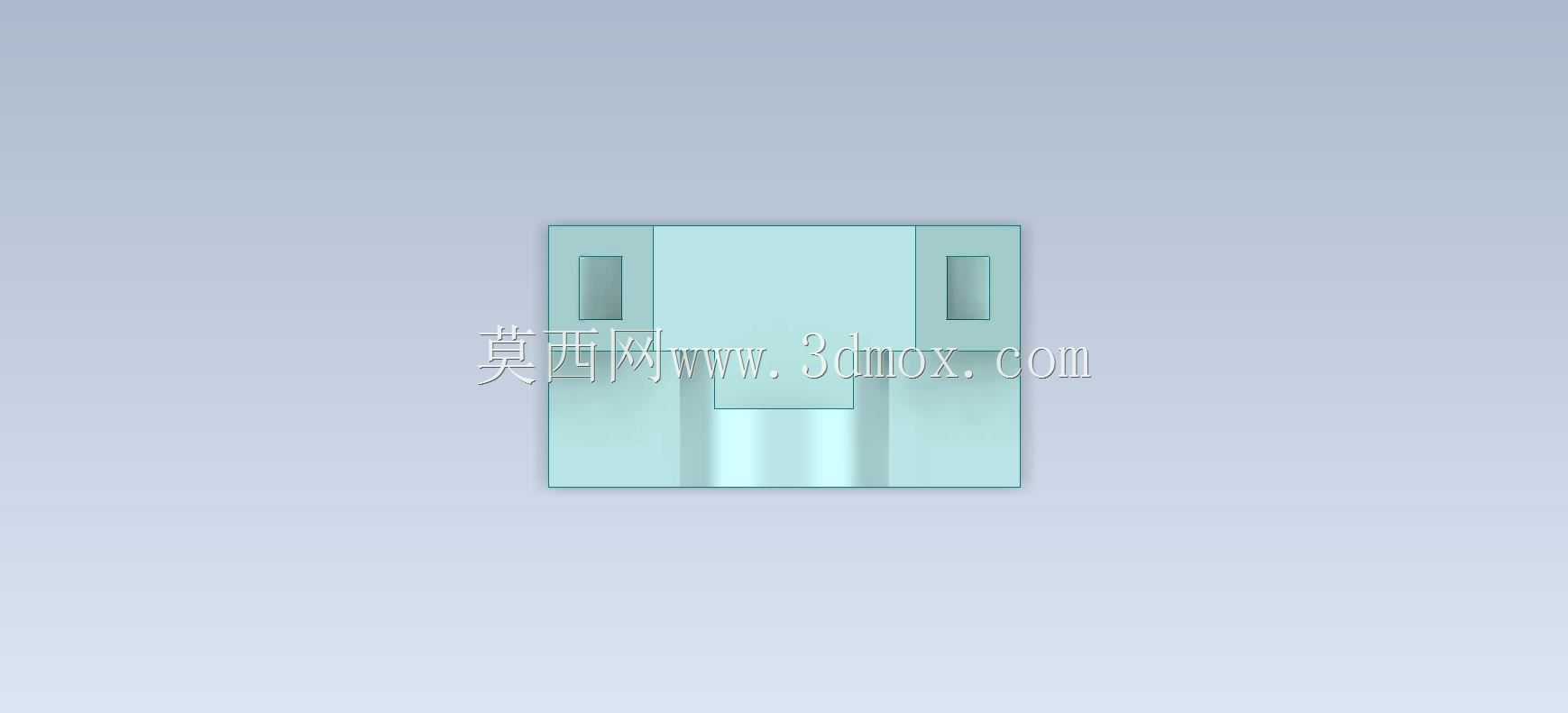

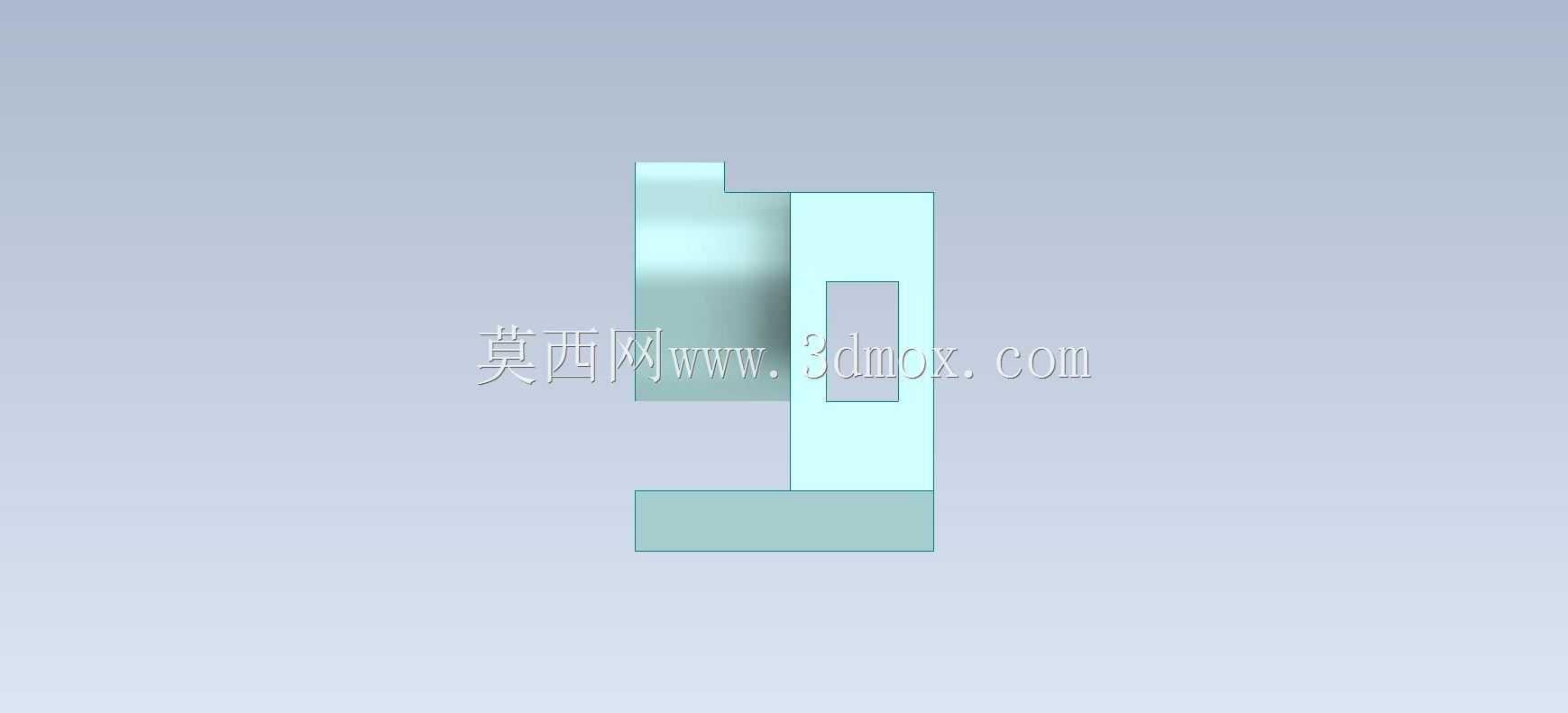

　　立板侧面的矩形镂空槽，位置要避开凸台的受力区域，槽的边缘距离凸台根部至少要保留10mm以上的实体厚度，不然会削弱立板的整体强度，导致凸台受载时立板出现变形。槽的宽度要满足紧固件操作的空间需求，通常比所用套筒扳手的外径大3-5mm，方便装配时从侧面伸入扳手拧紧后侧的螺母。底板上的安装孔通常设计成长圆孔或者沉头孔，长圆孔可以补偿安装时的位置误差，降低机架上螺栓孔的加工精度要求，沉头孔则可以让螺栓头埋入底板内部，避免螺栓头突出底板表面影响安装贴合度，沉头孔的深度要匹配所用螺栓的头部高度，保证螺栓安装后头部不高出底板下表面0.1mm以上。

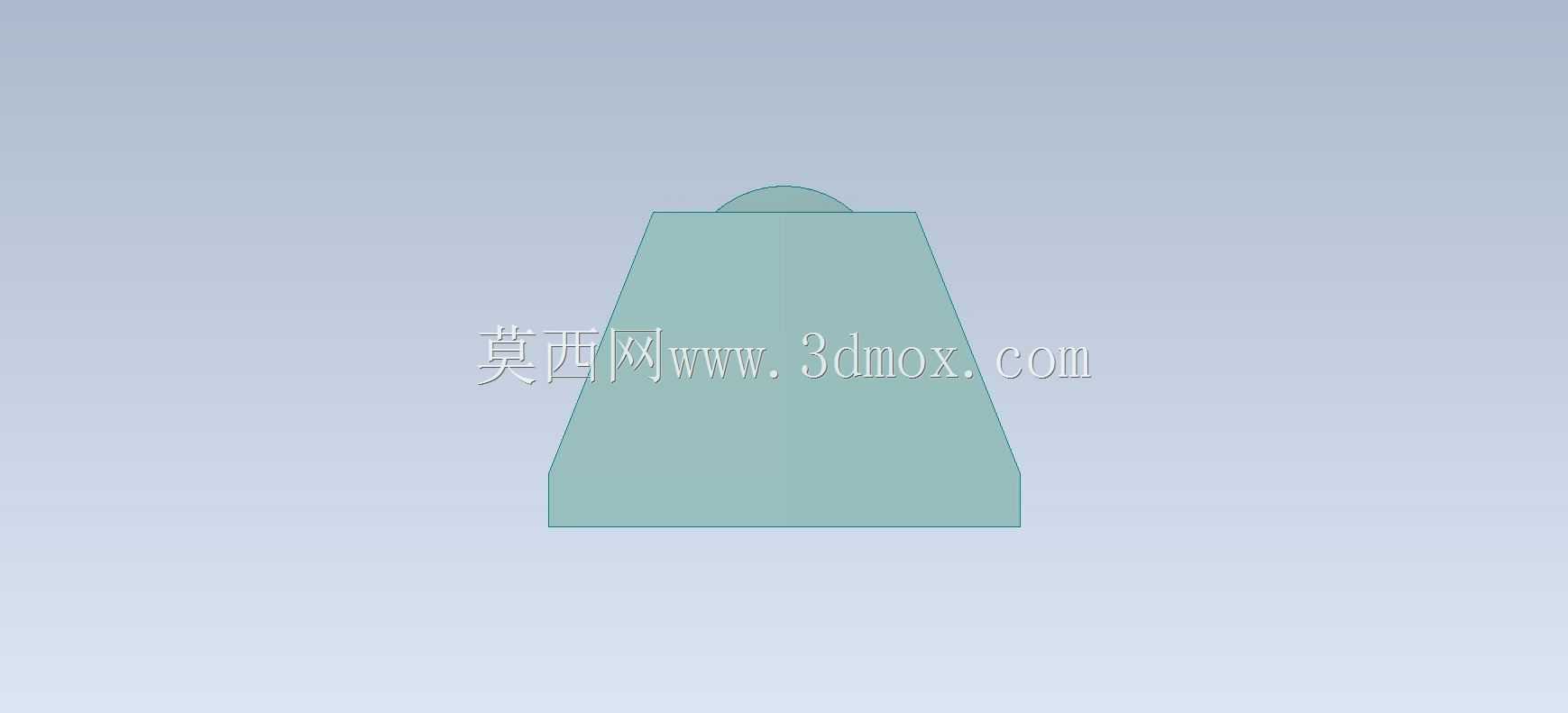

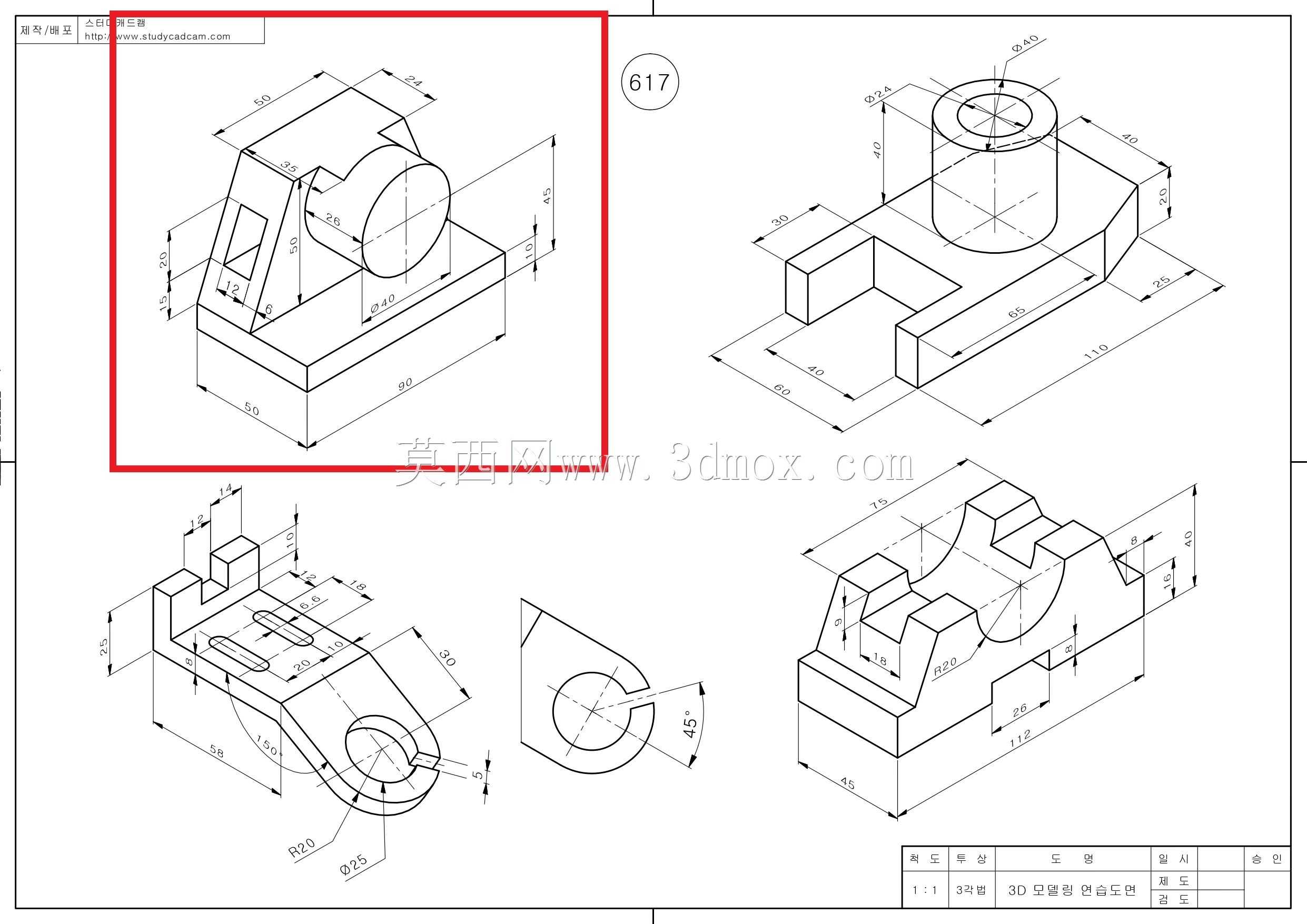

　　从建模思路上来说，做这类构件不需要用复杂的曲面命令，全程用基础的拉伸凸台、拉伸切除、圆角、倒角命令就能完成，第一步先绘制底板的草图，拉伸生成底板实体，第二步在底板上表面绘制立板的草图，拉伸生成竖直立板，第三步在立板的前表面绘制凸台的圆形草图，拉伸生成圆柱凸台，之后再依次切除侧面的镂空槽、加工底板的安装孔、凸台的中心孔，最后添加交接处的圆角和边缘的倒角即可。建模过程中要注意各个特征的父子关系，尽量把基准特征放在特征树的最前端，避免后续修改尺寸时出现特征参考丢失的问题，比如不要把凸台的草图参考放在镂空槽的边上，不然修改镂空槽位置时凸台的位置也会跟着出错。

　　实际生产中这类构件多采用铸铁铸造或者铝合金铣削加工，铸造件的话要预留2-3mm的加工余量，在凸台的外圆、底板下表面、立板前表面这些有配合要求的位置做后续机加工，保证尺寸精度和表面粗糙度；如果是铝合金铣削加工的话，可以直接用整块铝料铣削成型，适合小批量定制的场景，加工时要注意装夹方式，避免夹紧力过大导致构件变形，尤其是立板部分比较薄，装夹时要垫实支撑，不要让立板悬空受夹紧力。这类构件的承载能力通常在50-200kg之间，具体要看壁厚和材料选择，日常做练习时可以通过调整壁厚、凸台直径、底板尺寸来改变承载能力，适配不同的设备使用需求，比如用于检测设备上的话，对尺寸精度要求更高，壁厚可以适当加厚，用于普通输送线的话，在满足强度要求的前提下可以适当减小壁厚，控制生产成本。
