多凸台阶梯式机械定位支撑练习构件

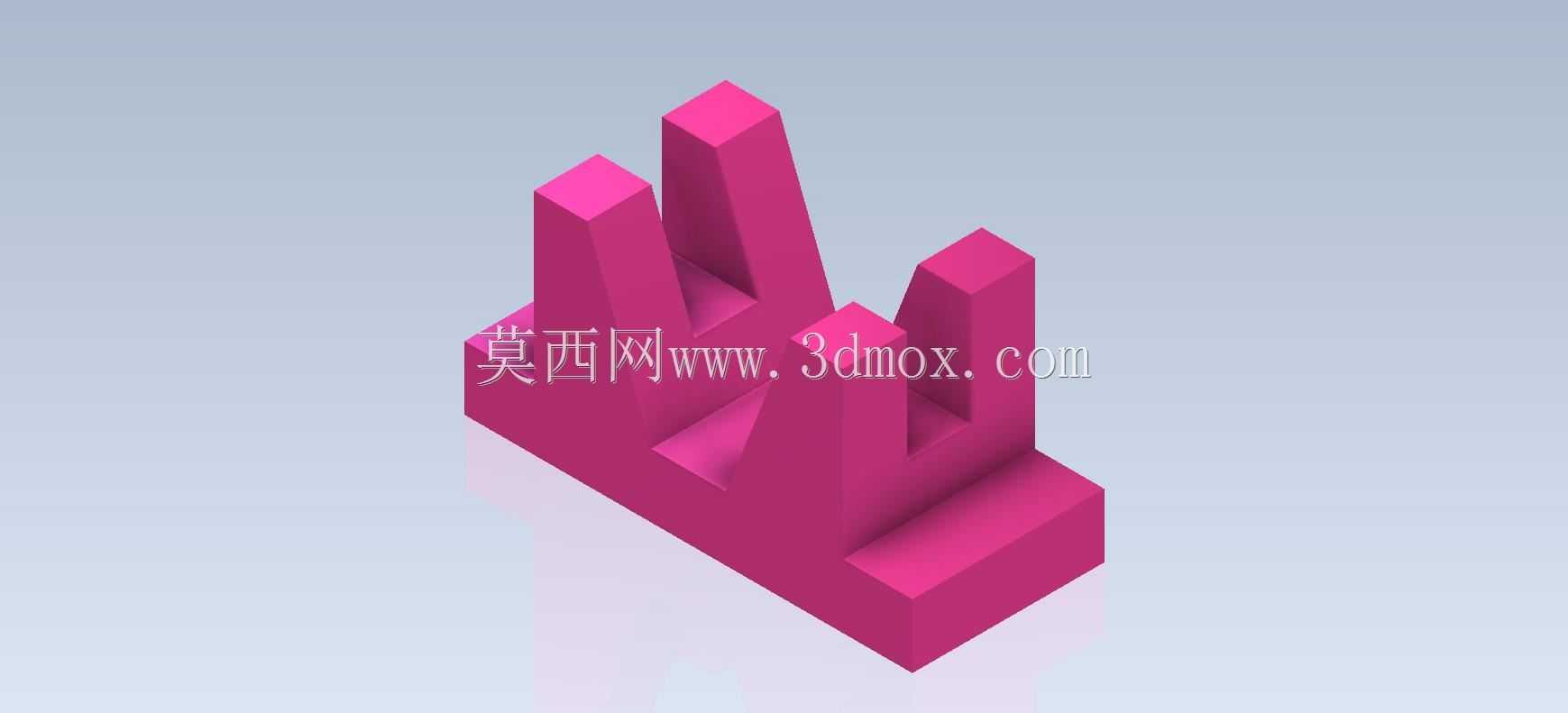

　　这类多凸台阶梯式结构，在工装夹具的定位支撑模块、小型自动化设备的工位承载座、教学实训的结构建模练习场景中都有很高的出现频率，很多刚接触三维结构设计的从业者，都会从这类规则几何组合体入手，练习拉伸、拔模、倒角、布尔运算这些基础建模命令的实操逻辑，同时建立对空间装配边界、结构干涉校验的基础认知。从结构本身来看，底部是整块的矩形基座，作为整个构件的承载基础，底面设计为全平面结构，能够直接贴合安装基准面，不管是通过螺栓锁附在工装基板上，还是直接放置在实训工作台的定位槽内，都能保证足够的接触面积，避免受力后出现倾斜、偏移的问题，基座的厚度经过合理设定，既能够承载上方凸台传递的竖向载荷，也不会因为整体厚度过大造成材料浪费，适配常规的机加工或者3D打印成型工艺。基座上方分布的四个高度依次递增的凸台，每个凸台都采用等截面矩形拉伸结构，相邻凸台之间预留了等宽的凹槽间隙，这种间隙设计一方面是为了在作为定位支撑使用时，能够卡入配套工件的对应卡槽，实现X、Y两个方向的自由度限制，避免工件在加工或者装配过程中出现窜动；另一方面，凹槽的存在也能减少结构整体的重量，在不降低结构刚性的前提下，减少材料的使用量，降低加工成本。每个凸台的棱边都做了微小的倒角处理，不是尖锐的直角结构，这一点在实际工程应用中非常关键，尖锐棱边不仅容易在装配过程中划伤操作人员，也会在应力集中的位置出现受力崩裂的问题，尤其是如果采用PLA、ABS这类塑料材质3D打印成型，

　　尖锐直角位置很容易因为层间结合力不足出现断裂，微小倒角能够分散应力集中点，提升构件的整体使用寿命。从设计思路上来说，这类结构没有复杂的曲面特征，全部由规则的平面、直角结构组合而成，非常适合用来练习建模过程中的基准选择逻辑——建模时优先选择底部平面作为第一基准面，绘制基座的矩形草图完成拉伸，之后依次在基座上表面选定每个凸台的草图绘制基准，按照高度差依次完成凸台的拉伸特征，过程中需要严格控制每个凸台的位置尺寸、高度尺寸，保证相邻凸台之间的间距均匀，高度差符合设计要求，同时要校验每个凸台的侧面与基座侧面的平行度、垂直度，避免出现建模尺寸偏差导致后续装配干涉。在实际作为工装支撑件使用时，这类结构的安装边界需要提前核算：

　　基座的长宽尺寸决定了整个构件的安装占用空间，需要在工装板设计时预留对应大小的安装位，凸台的最高高度决定了工件安装后的整体抬升高度，需要和周边的加工头、检测传感器的工作行程匹配，避免出现工件抬升过高导致加工行程不足，或者抬升过低导致传感器无法检测到工件的问题。另外，凸台之间的凹槽宽度需要和配套工件的卡接筋条尺寸做公差配合，一般采用间隙配合的公差设定，保证工件能够顺利卡入的同时，不会出现过大的晃动间隙，定位精度控制在0.1mm以内，满足常规的装配、检测工序的定位要求。很多初学者在练习这类结构建模的时候，容易忽略拔模角度的设置，如果是采用注塑或者铣削加工成型，凸台的侧壁需要设置1-2度的拔模斜度，方便加工完成后顺利脱模或者取件，

　　不会出现侧壁粘模、刀具剐蹭的问题；如果是用于3D打印成型，拔模角度也能减少支撑材料的使用，降低后期处理的工作量。另外，结构的所有转角位置，除了外露棱边的倒角，内部凹槽的转角位置如果是采用铣削加工，需要预留和刀具直径匹配的圆角，不能设计成清角结构，否则常规的立铣刀无法加工出内直角，会导致实际加工出来的构件和三维模型存在尺寸偏差，影响后续的装配使用。这类结构虽然造型简单，但是涵盖了机械结构设计中最基础的基准选择、尺寸标注、公差配合、工艺适配等核心知识点，不管是用于三维建模技能练习，还是直接简化后应用在实际的工装定位场景中，都有很强的实用价值，能够帮助设计人员建立从建模到工艺、再到实际装配的全流程设计思维，避免出现只会建模型、不考虑实际加工装配可行性的问题。
