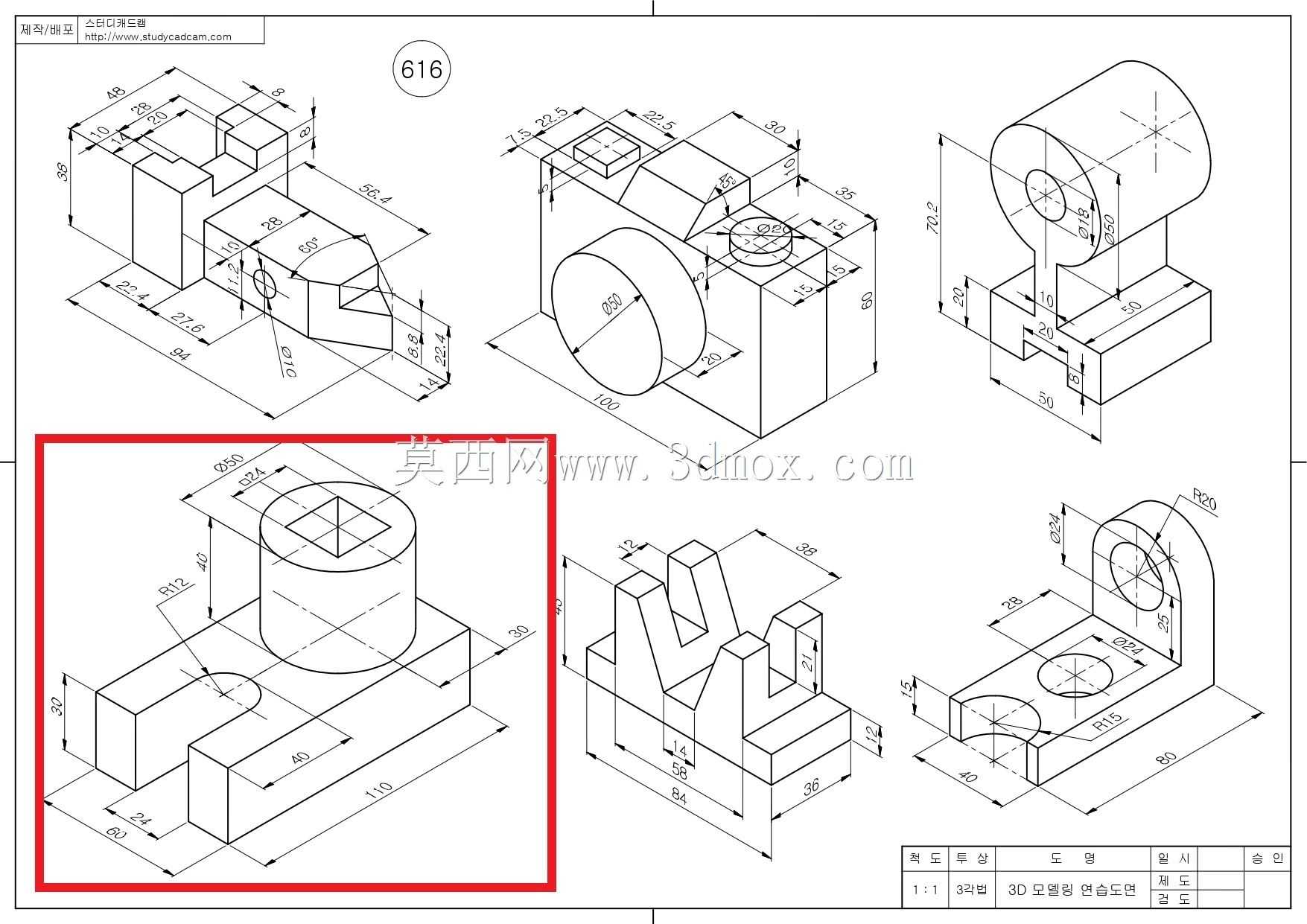

带方孔凸台开槽基座组合练习构件

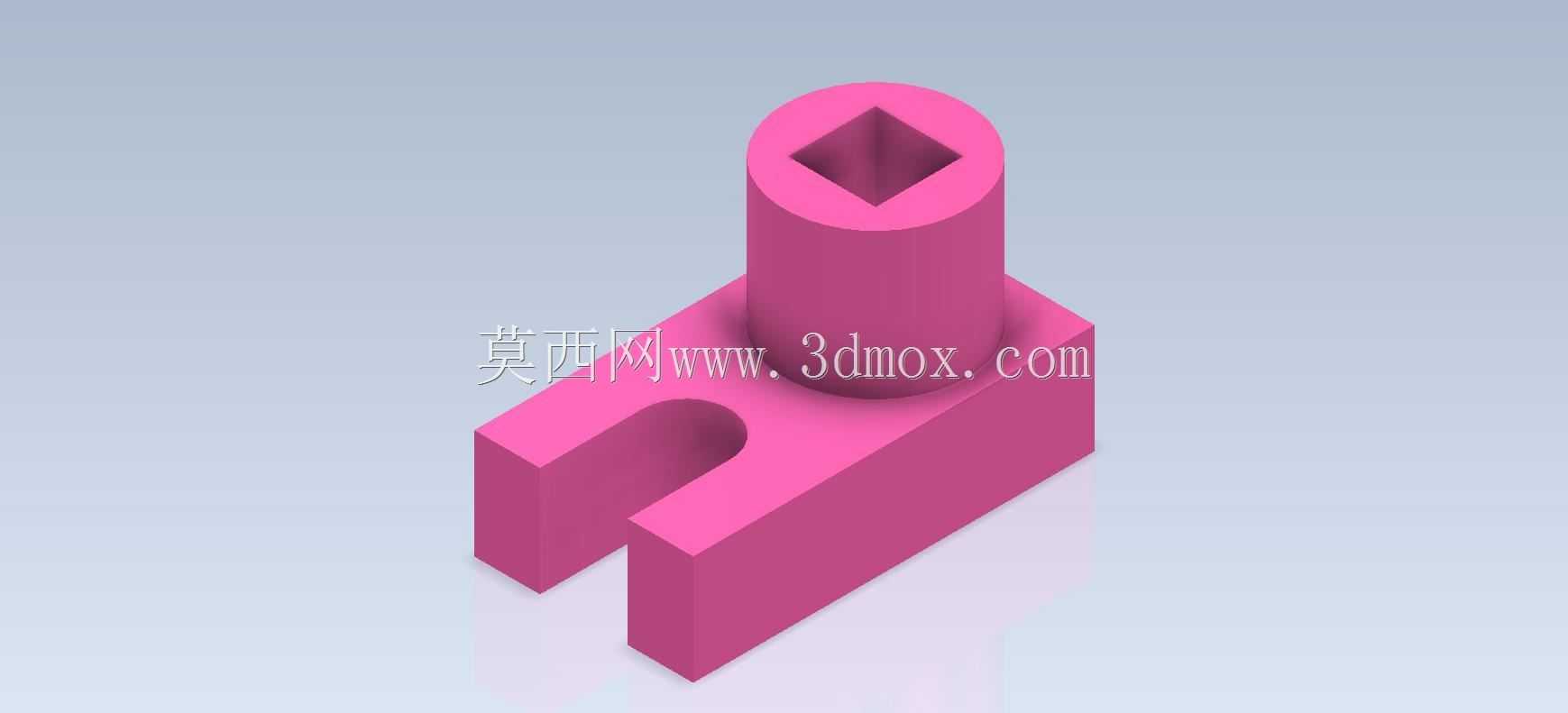

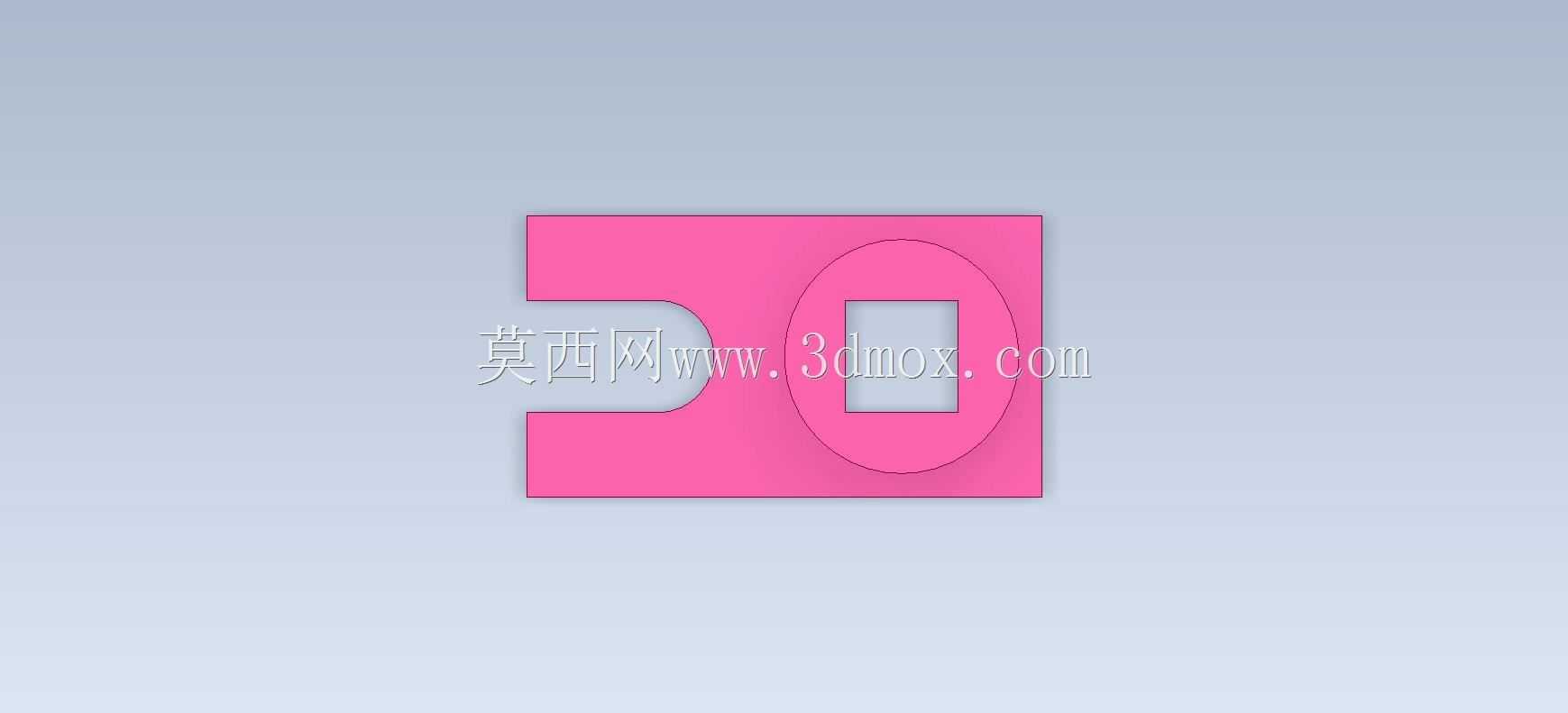

　　这类组合式凸台基座构件，常见于小型工装夹具的定位模块、教学实训台的装夹单元，以及轻型自动化输送线的侧边挡停安装座场景中，日常产线调试时，这类零件往往作为辅助定位的基础件，承担上部功能件的承载、定位与侧向限位作用，不需要承受大吨位冲击载荷，但对安装贴合面的平面度、上部凸台与基座的同轴度、开槽位置的对称度有明确公差要求。从结构设计逻辑来看，下部的矩形基座是整个构件的安装基准，底面为全平面加工面，安装时可直接贴合设备台面或型材安装面，通过基座上预留的安装孔位完成锁附固定，基座前部开设的U型通槽，主要作用是避让产线上的输送辊、走线槽或是相邻构件的突出部分，避免装配时出现干涉，同时U型槽的两个平行侧壁可作为侧向定位面，

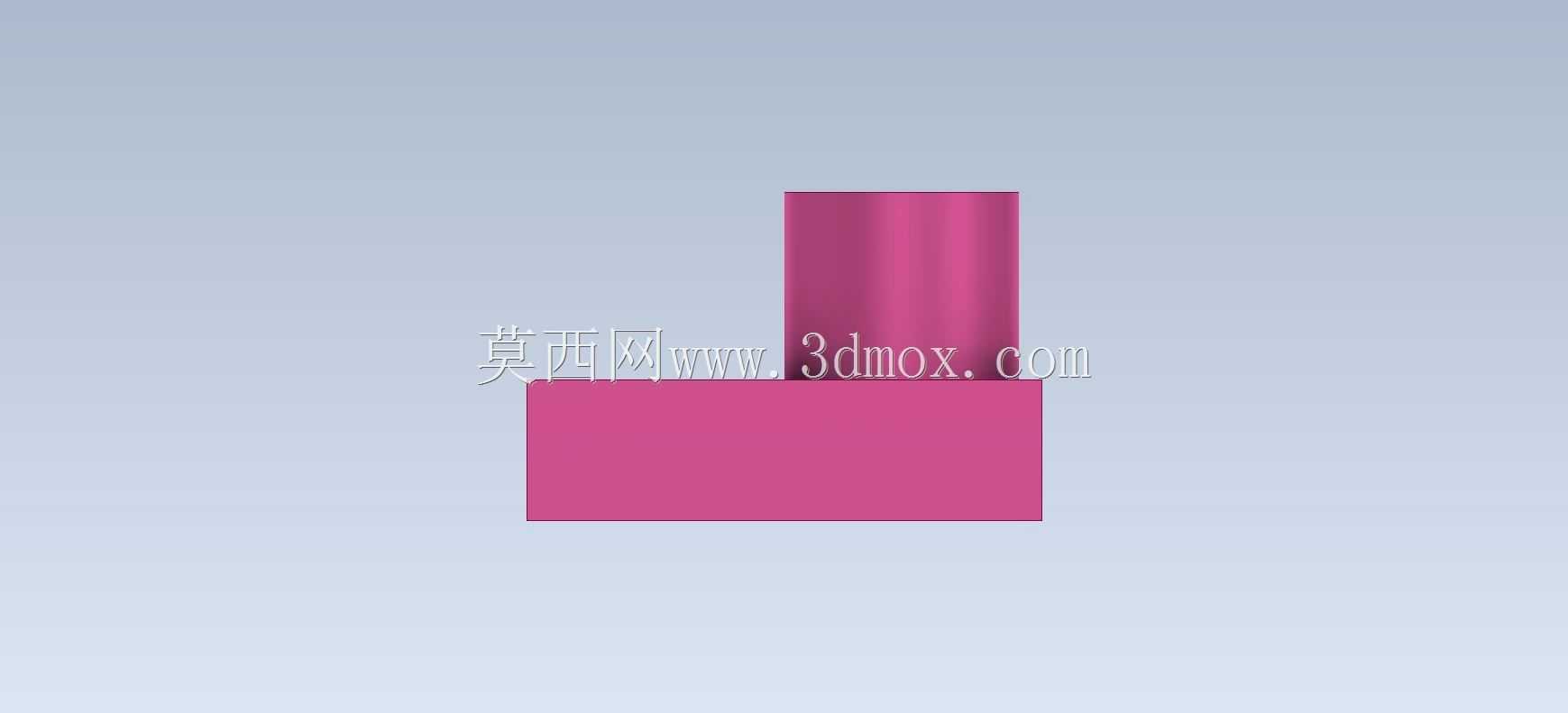

　　和相邻构件的定位面贴合后，能快速完成X方向的位置校准，减少装配时的调整工作量。上部的圆柱形凸台是核心的功能连接部位，凸台外径和基座顶面采用圆角过渡，避免应力集中导致长期受载后出现根部开裂的问题，凸台中心开设的方形通孔，一方面是用于穿装方形传动杆或是方形定位销，相比圆孔配合，方孔配合可以传递扭矩，避免杆件和凸台之间出现相对转动，适合需要周向固定的连接场景；另一方面方孔的贯通设计也可以减轻零件整体重量，对于铝合金材质加工的这类构件，贯通孔能减少材料去除量，缩短CNC加工的走刀时间，降低加工成本。建模过程中需要重点把控几个特征的边界尺寸：首先是基座的长宽厚三个基础尺寸，厚度方向需要预留足够的刚性余量，避免锁附安装时基座出现翘曲变形，

　　通常这类小型基座的厚度不低于15mm，保证M6规格的安装螺丝锁入后不会出现基座变形；其次是圆柱凸台的高度，需要匹配上部连接件的套接深度，凸台高度过高会增加整体安装高度，占用过多的设备竖向空间，高度过低则会导致连接配合长度不足，受侧向力时容易出现连接松脱，一般凸台的有效配合高度不小于凸台外径的0.8倍；再者是U型槽的宽度和深度，槽宽需要比避让的杆件直径大1-2mm，预留装配调整间隙，槽的深度不能超过基座厚度的三分之二，避免开槽位置的基座刚性不足，受载后出现断裂。实际建模练习时，这类零件适合用基础特征叠加的方式完成，先绘制矩形基座的草图拉伸生成基体，再在基体前端绘制U型轮廓拉伸切除出避让槽，

　　之后在基座顶面的中心位置绘制圆形草图拉伸生成圆柱凸台，最后在凸台顶面绘制方形草图，拉伸切除出中心的方孔，过程中需要注意凸台和基座的位置度约束，保证圆柱中心和基座顶面的中心重合，方孔的中心和圆柱凸台的中心重合，U型槽的对称面和基座的纵向对称面重合，这些位置约束是保证后续加工出的零件能顺利装配的核心前提。在实际生产应用中，这类零件如果用于普通工装场景，多采用6061铝合金加工，表面做阳极氧化处理提升耐磨和防锈性能，如果用于教学实训场景，也可以采用3D打印的方式制作PLA材质的样件，用于装配演示和结构验证，不需要过高的强度要求。设计时还要注意安装边界的预留，基座的四个边角可以做小尺寸的倒角处理，避免安装时锐角划伤操作人员，凸台的顶端边缘也要做0.5mm的倒角，方便上部的配套零件顺利套接，不会因为边缘的毛刺导致装配卡滞。这类构件虽然结构简单，但涵盖了拉伸、切除、圆角、倒角等最常用的机械建模特征，是结构设计入门阶段非常典型的练习案例，通过对这类零件的建模练习，可以快速掌握基础特征的操作逻辑，以及零件设计中装配避让、刚性预留、公差匹配的基础思路，为后续复杂结构的零件设计打下基础。
